《建筑设备工程CAD制图与识图》02制图统一标准

《建筑设备工程CAD制图与识图》02制图统一标准
(2) 每个图样,应根据复杂程度与比例大小,先选定基本线宽 b,再选用相应的线宽组。
9
线宽组
10
图线
(5) 相互平行的图线,其间隙不宜小于其中的粗线宽度,且不宜 小于0.2mm。 (6) 虚线、单点长画线或双点长画线的线段长度和间隔,宜各自 相等。 (7) 单点长画线或双点长画线,当在较小图形中绘制有困难时, 可用实线代替。 (8) 单点长画线或双点长画线的两端,不应是点。点画线与点画 线交接或点画线与其他图线交接时,应是线段交接。 (9) 虚线与虚线交接或虚线与其他图线交接时,应是线段交接。 虚线为实线的延长线时,不得与实线连接。 (10) 图线不得与文字、数字或符号重叠、混淆,不可避免时,应 首先保证文字等的清晰。
(1) 构配件的视图有1条对称线,可只画该视图的一半;视图有2条对称线,可 只画该视图的1/4,并画出对称符号。图形也可稍超出其对称线,此时可不画 对称符号。
2020/11/26
45
简化画法
(2) 对称的形体需画剖面图或断面图时,可以对称符号为界,一半 画视图(外形图),一半画剖面图或断面图
2020/11/26
3) 需要转折的剖切位置线,应在转角的外侧加注与该符号相同的编号。
4) 建(构)筑物剖面图的剖切符号宜注在±0.00标高的平面图上。对于设备、管 道而言,为表达设备、管道位置或构造,有很多时候,不适合在±0.00标高的 平面图剖切,可以根据实际需要,在其它标高的平面图上剖切。
5)局部剖面图(不含首层)的剖切符号应注在包含剖切部位的最下面一层的平 面图上。
11
常用线型-1
12
常用线型-2
13
2.2.2 字体 (Fonts)
1)文字的字高,如果采用中文矢量字体,应从3.5、5、7、10、 14、20mm中选用;如果采用True type或者非中文矢量字体,应 从3、4、6、10、14、20中选取。

CAD制图规范(GB_T-)

CAD制图规范(GB_T-)

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。

结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。

电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。

暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx (汉字单线)。

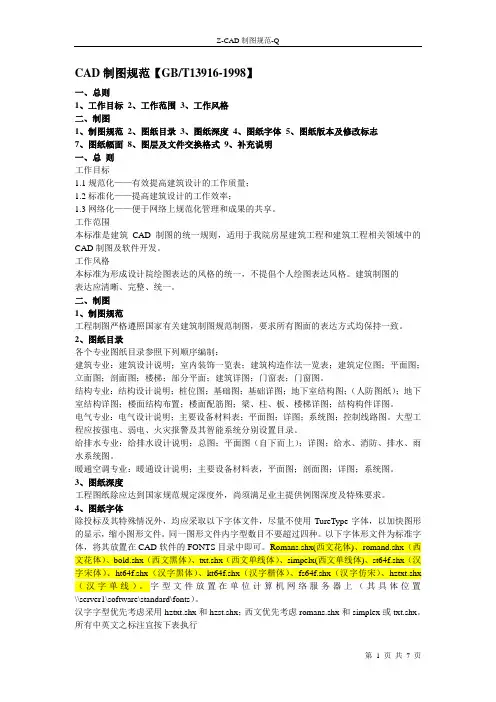

CAD制图规范(GB_T13916-1998)

CAD制图规范(GB_T13916-1998)

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则,适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。

结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。

电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。

暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx (汉字单线)。

筑专业施工图制图统一标准

筑专业施工图制图统一标准
添加标题
统一字型设置。
添加标题
标注横成行,竖成列。
添加标题
图面饱满,不空洞。
添加标题
图面整洁美观,不花哨。
图幅及图名 2.1 同一工程项目,单专业所用图幅,除目录、总图外,原则不应多于两种。图幅格式采用A1(841mm×594mm)或A1加长(按长边1/4模数加长尺寸、不可随意加长,不得超过A1+1/2),A2图幅一般情况仅允许在单层200㎡以下建(构)筑物项目及变更附图使用。A3图幅未经允许不得在项目中采用。A4仅变更单采用。 特殊工程项目,无法保证采用上述标准图幅的情况下,必须经总工办批准方可采用多种图幅图面。
2.3.2 综变变更把 综变字第1-1号 修改为 综变字第1-建(结、水、暖、电) -1号
注: 建变第 1 - 1 号 建变号 楼号
注: 综变第 1 - 建- 1 号 综变号 专业 楼号
2.3.3 变更附图要求
01
说明:根据图框比例调整标注比例,细部尺寸标注可比图框比例缩小70%。(举例:1:100图中细部尺寸比例可以为1:70)
4.字体及样式 4.1 字体高度:选用3.5,5,7,10mm
4.2 标注样式与字体对照表
注:天正基本设定中,圆圈文字为旧圆圈样式
主楼轴号 (可不带楼号)
设计说明 采用最新版施工图说明(详见cad版本) 2楼号较多,较复杂的工程应编制阅图说明,说明轴号的编制方法,平面的镜像关系,单元的拼接形式。(一般工程轴号不加楼号)
建筑专业制图标准2017
2017.11
汇报人姓名
CONTENTS 目录
目录
单击添加标题
Add a title
02
单击添加标题
Add a title

CAD制图标准与规范

CAD制图标准与规范

CAD制图标准看一下正规设计院内部的制图标准。

中国建筑设计研究院(上海);上海中森建筑与工程设计顾问有限公司的内部标准,要是粘帖上来可能表格不能用,但文件本身只有130K,太小,发附件不合算,看有需要情况再发附件或传邮箱。

一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准,解决计算机资源共享问题,提高设计效率,特制定本规定,各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海);上海中森建筑与工程设计顾问有限公司的图签,并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1.房屋建筑CAD制图统一规则GB/T 18122-2000 2.CAD工程制图规则GB/T 18229-20003.房屋建筑制图统一标准 GB/T 50001-20014.建筑制图标准GB/T 50104-20015.建筑结构制图标准 GB/T 50105-20016.混凝土结构施工图平面表示方法制图规则和构造详图03G101-17.给水排水制图标准 GB/T 50106-20018.采暖通风与空气调节制图标准 GB/T 50114-20019.电气制图 GB4728.1-8510.住宅弱电设计标准图DBJT08-97-200211.住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1.图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长,但必须按基本幅面的长边(L)成1/4倍增加,不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。

每项工程图幅应统一,如采用一种图幅确有困难,一个子项工程图幅不得超过二种。

建筑专业施工图制图统一标准2017

建筑专业施工图制图统一标准2017

比例1:20
注:目录版本应为代表出图日期的6位数字,其中年、月、日皆为 两位数字。图纸较少时,目录可减少行数,排列在图纸首张的右 上方。此页图纸图名应带“目录”名称。
2.5.1 目录规格 1、目录包含 图名 、版本、实际张数、图纸规格、备注等。 (暂不表达折合标准张)
3 图层及线型(公司标准图)
12)以下部位应明确注明:非保温阳台,保温阳台,开敞阳台,露台,飘窗
单 体
A-立面-分面 * A-立面-外轮廓 * A-立面-轴线 * A-窗洞 * A-结构墙 *
A-结构构造柱 *
242
结构条件
0.50mm
构造柱,结构专业提供
图层名称
A-1车位-机动 * A-1车位-非机动 * A-1车行路线 * A-1轴标-组合 *
颜色
163 163 127 132 3 12 6
宽度比例
0.8 0.8 1 1
(天正默认)用于
尺寸标注,标高,箭头, 指北针,坐标点 门窗名 轴号(旧圆圈) 剖切号,索引号,详图号
注:天正基本设定中,圆圈文字为旧圆圈样式
5 图纸深度
5.1 设计说明 5.1.1 采用最新版施工图说明(详见cad版本) 5.1.2楼号较多,较复杂的工程应编制阅图说明,说明轴号的编制方法, 平面的镜像关系,单元的拼接形式。(一般工程轴号不加楼号) 例:
施工图设计说明、构造统一 做法表... 比例1:100 总平面图
各立面图
比例1:500
比例1:100
首层平面图,二层平面图...
A-401,A-402...
A-501,A-502...
1-1剖面图...
比例1:100
厨卫详图,楼电梯详图,户 型大样,门窗表及门窗小样..

cad建筑制图国家标准

cad建筑制图国家标准

cad建筑制图国家标准CAD建筑制图国家标准。

CAD(Computer-Aided Design,计算机辅助设计)技术在建筑行业中得到了广泛的应用,成为了建筑制图的重要工具。

为了规范和统一CAD建筑制图的标准,我国制定了一系列的国家标准,以确保建筑制图的质量和准确性。

本文将就CAD建筑制图国家标准进行详细介绍,希望能对广大建筑行业从业者有所帮助。

首先,CAD建筑制图国家标准主要包括了建筑图纸的格式、标注、符号、线型、颜色等方面的规定。

在建筑图纸的格式方面,国家标准对图幅尺寸、图幅折叠、图框、图样编号等都做出了详细的规定,以确保建筑图纸的统一和规范。

在标注方面,国家标准规定了建筑图纸上各种标注的格式、内容、大小、位置等,以确保建筑图纸的清晰和易读。

在符号、线型、颜色等方面,国家标准也做出了详细的规定,以确保建筑图纸的统一性和规范性。

其次,CAD建筑制图国家标准还包括了建筑图纸的制作流程、审查标准、质量要求等方面的规定。

在建筑图纸的制作流程方面,国家标准规定了建筑图纸的制作步骤、文件命名规范、版本控制要求等,以确保建筑图纸的制作过程有条不紊、规范有序。

在审查标准方面,国家标准规定了建筑图纸的审查程序、审查内容、审查要求等,以确保建筑图纸的质量和准确性。

在质量要求方面,国家标准规定了建筑图纸的质量标准、精度要求、完整性要求等,以确保建筑图纸的质量达到国家标准要求。

最后,CAD建筑制图国家标准的实施对于建筑行业具有重要的意义。

一方面,国家标准的实施可以提高建筑图纸的质量和准确性,减少因图纸错误而导致的建筑质量问题和工期延误。

另一方面,国家标准的实施可以促进建筑行业的规范化发展,提高建筑行业的整体水平和竞争力。

因此,建筑行业的从业者应当严格遵守CAD建筑制图国家标准,提高对国家标准的认识和理解,不断提升自身的制图能力和水平。

综上所述,CAD建筑制图国家标准是建筑行业的重要规范和标准,对于提高建筑图纸的质量和准确性具有重要的意义。

CAD建筑室内设计制图规范和技巧

CAD建筑室内设计制图规范和技巧

CAD建筑室内设计制图规范和技巧无规矩不成方圆,尤其是在工程建设行业,到处是规范,满眼都是标准。

当然这些都是工程建设的设计施工标准。

一、CAD制图规范1、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。

B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2.每张图纸须编制图名、图号、比例、时间。

3.打印图纸按需要,比例出图。

2、常用制图方式常用比例1:1,1:2,1:3,1:4,1:5,1:6,1:10,1:15,1:20,1:25,1:30,1:40,1:50,1:60,1:80,1:100,1:150,1:200,1:250,1:300,1:400,1:5003.细实线:0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4.细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm不需画全的断开界线。

二、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm5号深兰色 0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6.A为索引图号,B-01为索引图纸号,B-01为“”表示索引在本图。

设计院要求CAD制图标准规范

设计院要求CAD制图标准规范

设计院绘图标准(讨论稿)为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。

以保证制图质量,提高绘图效率,做到图面清晰、简明,符合设计、施工、存档的要求。

今后,凡我公司承接的各类设计任务应用计算机辅助绘图时,均需依照本标准进行。

公司各专业各设计人员在具体使用过程中,如发现需要修改或需要补充之处,请将有关意见及资料提交总工办,以便今后对本标准进一步调整和完善。

1、工作目标(1).规范化——有效提高工程设计的工作质量;(2).标准化——提高工程设计的工作效率;2、工作范围本标准是我公司CAD制图的统一规则,适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。

3、一般规定工程制图除本标准规定外,严格遵照国家相关制图规范制图,要求所有图面的表达方式均保持一致。

绘图软件推荐使用天正或理正(理正建筑、天正建筑7.0),为保证与其他单位交流的方便,保留AutoCADR2004o4、图纸字体除投标及其特殊情况外,图纸均应采取以下字体文件。

图中汉字均采用简化的仿宋字,本单位采用样式FSD(英文V小字体>定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80),字高以毫米为单位就是字号。

图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注:文字标注建议使用天正内部命令,保持中西文字体高度一致。

说明文字一般应位于图面右侧。

5、图纸幅面5.1 图纸幅面:mm5.2比例6、图纸编号一个工程中,整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一,各专业、各设计阶段的上述名称和编号应一致。

图号表述方式:图签中图号编法说明:以2003-100S-J-Ol・(Bl)-02-A为例说明如下:为方便查阅,采用如上形式的图号编法,其中2003为工程年份』OOS中100为该项目序号(表示该年的第几个项目)S为项目类型。

一、建筑制图标准

一、建筑制图标准

一、建筑制图标准第一章总则1.房屋建筑CAD制图统一规则GB/T 18122-20002.CAD工程制图规则GB/T 18229-20003.房屋建筑制图统一标准GB/T 50001-20014.建筑制图标准GB/T 50104-20015.建筑结构制图标准GB/T 50105-20016.混凝土结构施工图平面表示方法制图规则和构造详图03G101-17.给水排水制图标准GB/T 50106-20018.采暖通风与空气调节制图标准GB/T 50114-20019.电气制图GB4728.1-8510.住宅弱电设计标准图DBJT08-97-200211.住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求图框采用竖版形式。

1.图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长,但必须按基本幅面的长边(L)成1/4倍增加,不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。

每项工程图幅应统一,如采用一种图幅确有困难,一个子项工程图幅不得超过二种。

2.标题栏中国建筑设计研究院(上海);上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。

标准图框中具备更改区、签字区、名称及代号区组成的标题栏,格式符合规范要求,并作为统一标识不得修改。

3.文件名各专业图纸文件名应设“专业代码图纸流水号”引导。

编号从01,02,03至n,修改次数从A,B,C至Z。

专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J-01~n JS-01~n JS-01~n-A~Z结构G-01~n GS-01~n GS-01~n-A~Z给排水S-01~n SS-01~n SS-01~n-A~Z采暖通风空气调节Se-01~n SeS-01~n SeS-01~n-A~Z电气D-01~n DS-01~n DS-01~n-A~Z弱电DX-01~n DXS-01~n DXS-01~n-A~Z动力M-01~n MS-01~n MS-01~n-A~Z4.调用标准图框存放于网络系统“ \\Mainserver\归档盘\2005版中国院统一技术措施”便于随时调用。
