51单片机C语言中断程序定时计数器
51单片机定时器的使用
151单片机定时器/计时器的使用步骤:1、 打开中断允许位:对IE 寄存器进行控制,IE 寄存器各位的信息如下图所示:EA : 为0时关所有中断;为1时开所有中断ET2:为0时关T2中断;为1时开T2中断,只有8032、8052、8752才有此中断 ES : 为0时关串口中断;为1时开串口中断 ET1:为0时关T1中断;为1时开T1中断 EX1:为0时关1时开 ET0:为0时关T0中断;为1时开T0中断 EX0:为0时关1时开2、 选择定时器/计时器的工作方式:定时器TMOD 格式CPU 在每个机器周期内对T0/T1检测一次,但只有在前一次检测为1和后一次检测为0时才会使计数器加1。
因此,计数器不是由外部时钟负边沿触发,而是在两次检测到负跳变存在时才进行计数的。
由于两次检测需要24个时钟脉冲,故T0/T1线上输入的0或1的持续时间不能少于一个机器周期。
通常,T0或T1输入线上的计数脉冲频率总小于100kHz 。
方式0:定时器/计时器按13位加1计数,这13位由TH 中的高8位和TL 中的低5位组成,其中TL 中的高3位弃之不用(与MCS-48兼容)。
13位计数器按加1计数器计数,计满为0时能自动向CPU 发出溢出中断请求,但要它再次计数,CPU 必须在其中断服务程序中为它重装初值。
方式1:16位加1计数器,由TH 和TL 组成,在方式1的工作情况和方式0的相同,只是计数器值是方式0的8倍。
2方式2:计数器被拆成一个8位寄存器TH 和一个8位计数器TL ,CPU 对它们初始化时必须送相同的定时初值。
当计数器启动后,TL 按8位加1计数,当它计满回零时,一方面向CPU 发送溢出中断请求,另一方面从TH 中重新获得初值并启动计数。
方式3:T0和T1工作方式不同,TH0和TL0按两个独立的8位计数器工作,T1只能按不需要中断的方式2工作。
在方式3下的TH0和TL0是有区别的:TL0可以设定为定时器/计时器或计数器模式工作,仍由TR0控制,并采用TF0作为溢出中断标志;TH0只能按定时器/计时器模式工作,它借用TR1和TF1来控制并存放溢出中断标志。

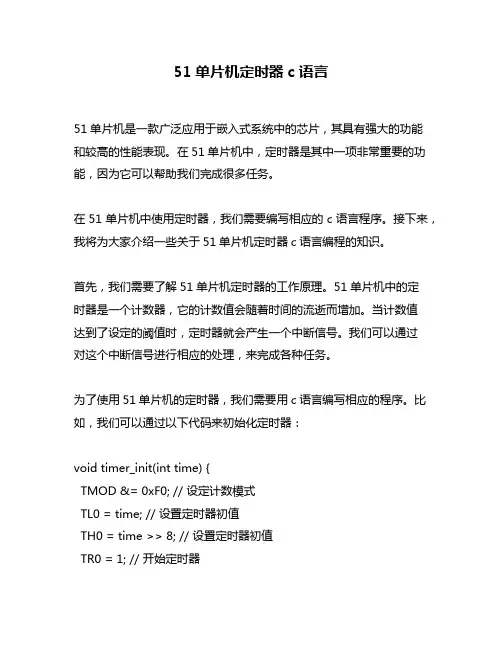

51单片机定时器c语言
51单片机定时器c语言51单片机是一款广泛应用于嵌入式系统中的芯片,其具有强大的功能和较高的性能表现。
在51单片机中,定时器是其中一项非常重要的功能,因为它可以帮助我们完成很多任务。
在51单片机中使用定时器,我们需要编写相应的c语言程序。
接下来,我将为大家介绍一些关于51单片机定时器c语言编程的知识。
首先,我们需要了解51单片机定时器的工作原理。
51单片机中的定时器是一个计数器,它的计数值会随着时间的流逝而增加。
当计数值达到了设定的阈值时,定时器就会产生一个中断信号。
我们可以通过对这个中断信号进行相应的处理,来完成各种任务。
为了使用51单片机的定时器,我们需要用c语言编写相应的程序。
比如,我们可以通过以下代码来初始化定时器:void timer_init(int time) {TMOD &= 0xF0; // 设定计数模式TL0 = time; // 设置定时器初值TH0 = time >> 8; // 设置定时器初值TR0 = 1; // 开始定时器}这段代码中,我们首先设定了计数模式,并且通过设置初值来调节定时器的计数时间。
最后,我们开启了定时器,让它开始进行计时。
除了初始化定时器之外,我们还需要为定时器编写中断处理程序。
比如,下面是一个简单的定时器中断处理程序:void timer_interrupt() interrupt 1 {// 处理中断信号}在这个中断处理程序中,我们可以编写相应的代码来完成各种任务。
比如,我们可以通过判断定时器计数的次数来控制LED的闪烁频率,或者通过定时器中断信号来完成数据发送等任务。
总结来说,51单片机定时器是非常重要的一个功能,它可以帮助我们完成很多任务。
要使用定时器,我们需要首先了解定时器的工作原理,并且编写相应的c语言程序实现。
如果我们掌握了这些技能,就可以开发出更加完善的嵌入式系统。
80c51单片机定时器计数器工作原理
80c51单片机定时器计数器工作原理80C51单片机是一种常用的微控制器,其定时器/计数器(Timer/Counter)是实现定时和计数功能的重要组件。
以下简要介绍80C51单片机定时器/计数器的工作原理:1. 结构:定时器/计数器由一个16位的加法器构成,可以自动加0xFFFF(即65535)。
定时器/计数器的输入时钟可以来自系统时钟或外部时钟源。
2. 工作模式:定时模式:当定时器/计数器的输入时钟源驱动加法器不断计数时,可以在达到一定时间后产生中断或产生其他操作。
计数模式:当外部事件(如电平变化)发生时,定时器/计数器的输入引脚可以接收信号,使加法器产生一个增量,从而计数外部事件发生的次数。
3. 定时常数:在定时模式下,定时常数(即定时时间)由预分频器和定时器/计数器的初值共同决定。
例如,如果预分频器设置为1,定时器/计数器的初值为X,那么实际的定时时间 = (65535 - X) 预分频系数输入时钟周期。
在计数模式下,定时常数由外部事件发生的时间间隔决定。
4. 溢出和中断:当加法器达到65535(即0xFFFF)时,会产生溢出,并触发中断或其他操作。
中断处理程序可以用于执行特定的任务或重置定时器/计数器的值。
5. 控制寄存器:定时器/计数器的操作可以通过设置相关的控制寄存器来控制,如启动/停止定时器、设置预分频系数等。
6. 应用:定时器/计数器在许多应用中都很有用,如时间延迟、频率测量、事件计数等。
为了充分利用80C51单片机的定时器/计数器功能,通常需要根据实际应用需求配置和控制相应的寄存器,并编写适当的软件来处理定时器和计数器的操作。
单片机原理及应用教程(C语言版)-第6章 MCS-51单片机的定时器计数器
6.1.1 单片机定时器/计数器的结构
MCS-51单片机定时器/计数器的原理结构图
T0(P3.4) 定时器0 定时器1 T1(P3.5) 定时器2 T2EX(P1.1)
T2(P1.0)
TH0
溢 出 控 制
TL0
模 式 溢 出
TH1
控 制
TL1
模 式 溢 出
TH2
TL2
重装 捕获
RCAP 2H
RCAP 2L
6.2.2 T0、T1的工作模式
信号源 C/T设为1,为计数器,用P3.4引脚脉冲 C/T设为0,为定时器,用内部脉冲 运行控制 GATE=1,由外部信号控制运行 此时应该设置TR0=1 P3.2引脚为高电平,T0运行 GATE=0, 由内部控制运行 TR0设置为1,T0运行
6.2.2 T0、T1的工作模式
6.2.3 T0、T1的使用方法
例6-1 对89C52单片机编程,使用定时器/计 数器T0以模式1定时,以中断方式实现从P1.0引 脚产生周期为1000µ s的方波。设单片机的振荡频 率为12MHz。 分析与计算 (1)方波产生原理 将T0设为定时器,计算出合适的初值,定 时到了之后对P1.0引脚取反即可。 (2)选择工作模式 计算计数值N
6.2.1 T0、T1的特殊功能寄存器
TR1、TR0:T1、T0启停控制位。 置1,启动定时器; 清0,关闭定时器。
注意: GATE=1 ,TRx与P3.2(P3.3)的配合控制。
IE1、IE0:外部中断1、0请求标志位 IT1、IT0:外部中断1、0触发方式选择位
6.2.2 T0、T1的工作模式
6.2.1 T0、T1的特殊功能寄存器
GATE=0,禁止外部信号控制定时器/计数器。 C/T——定时或计数方式选择位 C/T=0,为定时器;C/T=1,为计数器 计数采样:CPU在每机器周期的S5P2期间,对 计数脉冲输入引脚进行采样。
MCS-51单片机内部定时器计数器
二、 方式1
方式 1(16位计数器)
•MCS-51单片机内部定时器计数器
方式1和方式0的工作原理基本相同,唯一 不同是T0和T1工作在方式1时是16位的计数/定 时器。
方式1时的计数长度M是2的16次方。16位 的初值直接拆成高低字节,分别送入TH和TL 即可。
•MCS-51单片机内部定时器计数器
M1 M0:四种工作方式的选择位 工作方式选择表
M1 M0 方式
说明
0 0 0 13 位定时器(TH的 8 位和TL的低 5 位)
0 1 1 16 位定时器/计数器
1 0 2 自动重装入初值的 8 位计数器 T0 分成两个独立的 8 位计数器,
1 1 3 T1 在方式 3 时停止工作
定时 1 ms的初值:
因为 机器周期=12÷6 MHz= 2 μs
所以 1 ms内T0 需要计数N次:
•MCS-51单片机内部定时器计数器
N= 1 ms÷2 μs = 500
由此可知: 使用方式 0 的 13 位计数器即可, T0 的初值X为 X=M-N=8 192-500=7 692=1E0CH 但是, 因为 13 位计数器中, 低 8 位 TL0 只使用了 5 位, 其 余码均计入高 8 位TH0 的初值, 则 T0
0。TF产生的中断申请是否被接受, 还需要由中断计数器T1、 T0 的运行控制位,
通过软件置 1 后, 定时器 /计数器才开始工作, 在系统复位时
被清 0。
•MCS-51单片机内部定时器计数器
定时器的工作方式
一、 方式 0
方式 0(13位计数器)
•MCS-51单片机内部定时器计数器
•MCS-51单片机内部定时器计数器
51单片机定时计数器的工作原理
51单片机定时计数器的工作原理
51单片机是一种常用的微控制器,它具有多个定时计数器,其中包括定时器0和定时器1。
这些定时计数器是通过内部时
钟源提供的脉冲进行计数的。
定时器0和定时器1是独立的计数器,它们可以用于不同
的应用。
这里我们将主要关注定时器0的工作原理。
定时器0
由一个八位计数器和一个控制寄存器组成。
当定时器0启动时,它会根据时钟源提供的脉冲进行计数,每个脉冲会使计数器的值增加1。
定时器0的计数范围为0-255,即八位二进制数。
通过控制寄存器,我们可以设置定时器0的工作模式、计
数器的初始值以及时钟源的频率。
定时器0可以以不同的方式工作,包括定时模式和计数模式。
在定时模式下,我们可以设置一个初始值,并在每次计数
器增加到该值时产生一个中断。
这样就可以实现精确的定时功能。
定时器0的中断服务程序可以完成各种操作,例如控制其他外设、延时等。
在计数模式下,定时器0将简单地计数外部触发信号的脉
冲次数。
这可以用于测量外部事件的时间间隔或频率。
需要注意的是,定时器0的工作需要通过编程来完成。
我
们可以使用汇编语言或C语言来配置定时器0的寄存器,并
设计相应的中断服务程序。
51单片机定时器的工作原理是通过定时器0和定时器1实
现计数功能。
定时器0可以在定时模式或计数模式下工作,通过设置计数值和时钟源频率,实现精确的定时功能或测量外部
事件的时间间隔或频率。
编程则是必不可少的,通过配置寄存器和编写中断服务程序来实现定时器的工作。
c51单片机计数器触发机制
C51单片机的计数器是通过触发机制来工作的。
在C51单片机中,有两种常见的计数器类型:定时器和计数器/计时器。
1. 定时器(Timer):
定时器用于生成一定时间间隔的定时事件。
C51单片机中的定时器是基于内部或外部时钟源进行计数的。
当定时器达到设定的计数值时,会触发定时器中断,并执行相应的中断服务程序(ISR)。
可以使用定时器来生成精确的时间延迟、控制周期性任务等。
2. 计数器/计时器(Counter/Timer):
计数器/计时器可以用来计数外部事件的脉冲数量或测量时间间隔。
它可以根据外部事件的触发边沿(上升沿或下降沿)来触发计数动作。
当计数器达到设定的计数值时,也可以触发计数器中断,并执行相应的中断服务程序(ISR)。
计数器还可以被配置为计时器模式,用于测量时间间隔。
在C51单片机中,计数器的触发机制通常是通过设置相关的寄存器来实现的。
这些寄存器包括计数器的初始值、计数模式、计数触发边沿等。
通过配置这些寄存器,可以灵活地控制计数器的工作方式和触发条件。
需要注意的是,具体的计数器触发机制可能会因不同的单片机型号而有所差异。
因此,在编程时应参考相关的芯片手册或数据表,以了解具体的计数器触发机制及其相应的寄存器设置。
1。
51单片机延时函数
51单片机延时函数在嵌入式系统开发中,51单片机因其易于学习和使用、成本低廉等优点被广泛使用。
在51单片机的程序设计中,延时函数是一个常见的需求。
通过延时函数,我们可以控制程序的执行速度,实现定时器功能,或者在需要的时候进行延时操作。
本文将介绍51单片机中常见的延时函数及其实现方法。
一、使用for循环延时这种方法不精确,但是对于要求不高的场合,可以用来估算延时。
cvoid delay(unsigned int time){unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);}这个延时函数的原理是:在第一个for循环中,我们循环了指定的时间次数(time次),然后在每一次循环中,我们又循环了1275次。
这样,整个函数的执行时间就是time乘以1275,大致上形成了一个延时效果。
但是需要注意的是,这种方法因为硬件和编译器的不同,延时时间会有很大差异,所以只适用于对延时时间要求不精确的场合。
二、使用while循环延时这种方法比使用for循环延时更精确一些,但是同样因为硬件和编译器的不同,延时时间会有差异。
cvoid delay(unsigned int time){unsigned int i;while(time--)for(i=0;i<1275;i++);}这个延时函数的原理是:我们先进入一个while循环,在这个循环中,我们循环指定的时间次数(time次)。
然后在每一次循环中,我们又循环了1275次。
这样,整个函数的执行时间就是time乘以1275,大致上形成了一个延时效果。
但是需要注意的是,这种方法因为硬件和编译器的不同,延时时间会有差异,所以只适用于对延时时间要求不精确的场合。
三、使用定时器0实现精确延时这种方法需要在单片机中开启定时器0,并设置定时器中断。
在中断服务程序中,我们进行相应的操作来实现精确的延时。
这种方法需要使用到单片机的定时器中断功能,相对复杂一些,但是可以实现精确的延时。
51单片机 定时器 c语言
51单片机定时器 c语言51单片机是目前较为流行的一种单片机芯片,定时器是其重要的功能之一,可以用于实现各种定时任务,而c语言则是51单片机常用的编程语言之一。
下面将结合实例,阐述51单片机定时器在c语言中的使用方法。
一、引入头文件及定义定时器首先需要引入头文件“reg51.h”,然后需要定义一个定时器变量和一个计数变量。
在本文中,我们将使用定时器0,所以定义如下:```c#include<reg52.h>sbit led = P2^0; //定义led信号端口P2.0unsigned char count = 0; //计数变量unsigned char timerVal = 56; //定时器初值```需要注意的是,定时器初值的计算方法如下:$$定时器初值 = 256 - \frac{所需延时时间× 晶振频率}{12}$$在本例中,晶振频率为11.0592MHz,所需延时时间为0.001秒,则计算得到定时器初值为56。
二、设置定时器参数设置定时器参数前,需要先关闭定时器0。
设置完成后,再通过TR0位将定时器0启动。
```cvoid initTimer(){TMOD &= 0xF0; //定时器0, 方式1TMOD |= 0x01;TH0 = timerVal; //定时器初值高位TL0 = timerVal; //定时器初值低位ET0 = 1; //打开定时器0中断EA = 1; //打开总中断}void main(){initTimer(); //初始化定时器0while(1){if(count >= 100){led = !led; //LED翻转count = 0; //计数器清零}}}void timerHandler() interrupt 1{TH0 = timerVal;TL0 = timerVal;count++; //计数器+1}```在上述代码中,通过设置TMOD寄存器,将定时器工作在方式1。
51单片机定时器c语言程序实例与详解
4 串行中断
实际上编译的时候就是把你这个函数的入口地址方到这个对应中断的跳转地址
using y 这个y是说这个中断函数使用的那个寄存器组,51里面一般有4组 r0 -- r7寄存器,一共有32个,如果你的终端函数和别的程序用的不是同一个寄存器组则进入中断的时候就不会将寄存器组压入堆栈返回时也不会谈出来节省代码和时间
unsigned int SystemTime;
void timer0(void) interrupt 1 using 3 //中断部分代码,见下文的释疑
{
TH0 = 0xdb;
TL0 = 0xff;
// TF0 = 0;
SystemTime++;
}
void main()
{
TMOD &= 0xF0;
TMOD |= 0x01; //TMOD的值表示定时器工作方式选择
TH0 = 0xdb; //写入初始值,初始值可以决定定时多久
TL0 = 0xff;
//根据下文的木桶比喻的话,如果TH0 = 0x00;TL0 = 0x00;则表示从桶底开始装水。
在定时器服务函数里,需要重新置入定时器的值,这样才能保证每次溢出时,都是你指定的时间。这里置入的是0x0006,还需要走 0x10000-0x0006个机器周期才溢出。换成10进制也就是每65530个机器周期中断一次。我们仿真的晶振是22118400HZ,每12个时钟一个机器周期。65530×12/22118400=0.036秒。也就是差不多28HZ的闪烁频率。
单片机的主程序是从0x0000开始运行的,单片机服务程序从哪里开始运行呢?在51里,有多个中断服务程序入口,0号入口是外中断0,地址在0x0003;1号入口是定时器0,在 0x000B;2号入口是外中断1;地址在0x0013,3号入口是定时器2;地址在0x001B,等等。当中断发生时,程序就记下当前运行的位置,跳到对应的中断入口去运行中断服务程序,运行完之后,又跳回到原来的位置继续运行。
51单片机中断系统详解
51单片机中断系统详解51 单片机中断系统详解(定时器、计数器)51 单片机中断级别中断源INT0---外部中断0/P3.2 T0---定时器/计数器0 中断/P3.4 INT1---外部中断1/P3.3 T1----定时器/计数器1 中断/P3.5 TX/RX---串行口中断T2---定时器/计数器 2 中断第5 最低4 5 默认中断级别最高第2 第3 第4 序号(C 语言用) 0 1 2 3 intrrupt 0中断允许寄存器IE位序号符号位EA/0 ------ET2/1 ES ET1 EX1 ET0 EX0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 EA---全局中允许位。
EA=1,打开全局中断控制,在此条件下,由各个中断控制位确定相应中断的打开或关闭。
EA=0,关闭全部中断。
-------,无效位。
ET2---定时器/计数器2 中断允许位。
ET2=1, 打开T2 中断。
ET2=0,关闭T2 中断。
关,。
ES---串行口中断允许位。
关,。
ES=1,打开串行口中断。
关,。
ES=0,关闭串行口中断。
关,。
ET1---定时器/计数器1 中断允许位。
关,。
ET1=1,打开T1 中断。
ET1=0,关闭T1 中断。
EX1---外部中断1 中断允许位。
EX1=1,打开外部中断1 中断。
EX1=0,关闭外部中断1 中断。
ET0---定时器/计数器0 中断允许位。
ET0=1,打开T0 中断。
EA 总中断开关,置1 为开;EX0 为外部中断0 (INT0) 开关,。
ET0 为定时器/计数器0(T0)开EX1 为外部中断1(INT1)开ET1 为定时器/计数器1(T1)开ES 为串行口(TX/RX)中断开ET2 为定时器/计数器2(T2)开ET0=0,关闭T0 中断。
EX0---外部中断0 中断允许位。
EX0=1,打开外部中断0 中断。
EX0=0,关闭外部中断0 中断。
中断优先级寄存器IP位序号位地址------PS/0 PT1/0 PX1/0 PT0/0 PX0/0 DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 -------,无效位。
单片机原理与C51语言程序设计与基础教程课后习题答案
单片机原理与C51语言程序设计与基础教程课后习题答案习题填空题1.一般而言,微型计算机包括、、、四个基本组成部分。
2.单片机是一块芯片上的微型计算机。
以为核心的硬件电路称为单片机系统,它属于地应用范畴。
3.Atmel 公司生产的CMOS型51系列单片机,具有内核,用代替ROM作为程序存储器,4.单片机根据工作温度可分为、和三种。
民用级的温度范围是0℃一70℃,工业级是-40℃~85℃,军用级是-55℃-125℃(不同厂家的划分标推可能不同。
5.在单片机领域内,ICE的含义是。
选择题1.单片机的工作电压一般为V?A 5VB 3VC 1VD 4V2.单片机作为微机的一种,它具有如下特点:A 具有优异的性能价格比B 集成度高、体积小、可靠性高C 控制功能强,开发应用方便D 低电压、低功耗。
3.民用级单片机的温度范围是:A -40℃~85℃B 0℃一70℃C -55℃-125℃D 0℃一50℃4.MCS-51系列单片机最多有个中端源。
A 3B 4C 5D 65.下列简写名称中不是单片机或单片机系统的是A MCUB SCMC ICED CPU问答题1.单片机常用的应用领域有哪些?2.我们如何学习单片机这么技术?3.单片机从用途上可分成哪几类?分别由什么用处?答案填空题1.运算器、控制器、存储器、输入输出接口2.单片机嵌入式系统3.MCS-51 Flash ROM4.民用级(商业级) 工业级军用级5.在线仿真器选择题1.A2.ABCD3.B4.C5.D问答题1.单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域,大致可分如下几个范畴:(1)在智能仪器仪表上的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点,广泛应用于仪器仪表中,结合不同类型的传感器,可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。
c51单片机定时器中断的执行过程
c51单片机定时器中断的执行过程
C51单片机定时器中断的执行过程可以分为以下几个步骤:
1. 初始化定时器:首先需要对定时器进行初始化,设置定时器的计数模式、计数值、溢出方式等参数。
这些参数可以通过编程实现,也可以通过硬件电路进行调整。
2. 启动定时器:初始化完成后,需要启动定时器。
启动定时器后,定时器开始按照预设的参数进行计数。
当计数值达到预设的溢出值时,定时器会产生一个溢出信号。
3. 设置中断服务程序:为了在定时器溢出时执行特定的操作,需要设置一个中断服务程序 ISR)。
中断服务程序是一段特殊的代码,它会在定时器溢出时被自动调用。
4. 开启中断:在中断服务程序设置完成后,需要开启相应的中断。
开启中断后,当定时器溢出时,CPU会自动跳转到中断服务程序执行。
5. 执行中断服务程序:当定时器溢出时,CPU会暂停当前任务,跳转到中断服务程序执行。
在中断服务程序中,可以执行一些特定的操作,如更新显示、读取传感器数据等。
6. 返回主程序:中断服务程序执行完成后,CPU会自动返回到主程序继续执行。
这样,通过定时器中断,可以实现对单片机的周期性控制和数据采集等功能。
51单片机c语言中断程序
51单片机c语言中断程序51单片机是一种常用的微控制器,广泛应用于各个领域,包括电子产品、工业控制以及通信等。
其中,中断程序是51单片机中一项关键的功能,它具有重要的指导意义。
中断是指在程序运行过程中,根据外部事件的发生而导致程序的跳转执行其他的代码段。
相比于常规的程序执行方式,中断程序能够实现即时响应、提高程序的实时性以及降低功耗,因此非常有用。
在C语言中,我们可以通过编写中断服务函数来实现对中断事件的处理。
中断服务函数是由编程人员提前定义好的一段代码,在中断事件触发时自动执行。
它可以读取中断源的状态、清除中断标志、保存关键数据等操作,然后采取相应的措施。
为了编写一个生动的中断程序,我们需要明确中断的触发条件以及需要完成的任务。
以一个简单的例子来说明,假设我们需要设计一个温度监测系统,当温度超过设定的阈值时,系统会触发中断程序,通过LED灯进行报警。
首先,我们需要初始化相关的硬件,包括ADC模块用于温度的模拟量转数字量转换,以及LED灯的GPIO口配置等。
然后,我们需要编写一个中断服务函数,命名为“TemperatureAlarm”,用于处理温度超过阈值的情况。
在“TemperatureAlarm”中,我们可以使用ADC模块读取当前的温度数值,并进行判断是否超过阈值。
如果超过阈值,则点亮LED灯,表示报警状态。
同时,我们还可以通过串口打印相关信息,以便后续的调试和记录。
当中断触发后,中断服务函数会自动执行,然后返回到原来的程序执行点继续运行。
在设计中断程序时,我们需要注意以下几个方面:首先,要保证中断服务函数的执行时间尽量短,避免影响正常的程序运行。
这是因为在中断执行期间,其他中断可能会被屏蔽,导致系统的响应速度降低。
其次,要合理选择中断优先级,以确保紧急性较高的中断能够得到及时处理。
对于多个中断源同时触发的情况,我们可以通过设置优先级进行区分。
最后,要注意中断服务函数的执行次数,避免重复执行同一段代码,提高代码的效率。
51单片机计数器程序c语言
下面是一个51单片机计数器的简单程序,使用C语言编写。
c
#include <reg51.h>
// 定义计数器的值
volatile unsigned int counter = 0;
// 定义外部中断0的服务函数
void INT0_Handler() interrupt 0 {
// 清除外部中断0标志位
EX0 = 0;
// 计数器值加1
counter++;
}
void main() {
// 设置外部中断0触发方式为下降沿触发
IT0 = 1;
// 使能外部中断0
EX0 = 1;
// 全局中断使能
EA = 1;
while(1) {
// 在此处添加处理计数器值的代码,例如:
// if (counter >= 100) {
// // 计数器值达到100,执行某些操作
// counter = 0; // 计数器清零
// }
}
}
此代码实现了51单片机的外部中断0的计数器功能。
当INT0引脚检测到下降沿时,会触发外部中断0,并执行INT0_Handler()函数,使counter值加1。
在main()函数中,可以添加处理counter值的代码。
例如,当counter值达到某个阈值时,可以执行特定的操作。
注意,这只是一个基础的示例,具体的代码可能会因具体硬件和应用需求而略有不同。
单片机(c语言版)定时器计数器..
#include<reg51.h> Char i=100;/*给变量i赋初值,定时0.5S,每次定时中断 5MS,需要中断100次*/ void main( ) { TMOD=0x01; /*设置定时器T0为方式1*/ TH0=0xee; /*向TH0写入初值的高8位*/ TL0=0x00; /*向TL0写入初值的低8位*/ P1=0x00; /*P1口8只LED点亮*/ EA=1; /*总中断允许*/ ET0=1; /*定时器T0中断允许*/ TR0=1; /*启动定时器T0*/ while(1) ; /*无穷循环,等待定时中断*/ }
定时时间:计数器溢出时间,时间常数越大,定时
时间就越短;时间常数越小,定时时间就越长。时 钟的频率越高,定时时间越短;时钟的频率越低, 定时时间越长。
设系统时钟的频率为fosc,计数器的初始值为N,定 时器工作于方式1,则定时时间: T=(216-N)×12/fosc (1) 如果定时器工作于方式2或方式3,定时时间为: T=(28-N)×12/fosc (2)
6.4 定时器/计数器的编程和应用
MCS-51单片机的定时器是可编程的,但在进行定时或计数
之前要对程序进行初始化,具体步骤如下: (1)确定工作方式字:对TMOD寄存器正确赋值; (2)确定定时初值:计算初值,直接将初值写入寄存器的TH0 、TL0或TH1、TL1; 初值计算:设计数器的最大值为M,则置入的初值X为: 计数方式:X=M-计数值 定时方式:由(M-X)T=定时值,得X=M-定时值/T T为计数周期,是单片机的机器周期。 (模式0-M为213,模式1-M为216,模式2和3-M为28) (3)根据需要,对IE置初值,开放定时器中断; (4)启动定时/计数器,对TCON寄存器中的TR0或TR1置位, 置位以后,计数器即按规定的工作模式和初值进行计数或开 始定时。
51单片机定时器设置
51单片机定时器设置51单片机,也被称为8051微控制器,是一种广泛应用的嵌入式系统。
它具有4个16位的定时器/计数器,可以用于实现定时、计数、脉冲生成等功能。
通过设置相应的控制位和计数初值,可以控制定时器的启动、停止和溢出等行为,从而实现精确的定时控制。
确定应用需求:首先需要明确应用的需求,包括需要定时的时间、计数的数量等。
根据需求选择合适的定时器型号和操作模式。
设置计数初值:根据需要的定时时间,计算出对应的计数初值。
计数初值需要根据定时器的位数和时钟频率进行计算。
设置控制位:控制位包括定时器控制寄存器(TCON)和中断控制寄存器(IE)。
通过设置控制位,可以控制定时器的启动、停止、溢出等行为,以及是否开启中断等功能。
编写程序代码:根据需求和应用场景,编写相应的程序代码。
程序代码需要包括初始化代码和主循环代码。
调试和测试:在完成设置和编程后,需要进行调试和测试。
可以通过观察定时器的状态和输出结果,检查定时器是否按照预期工作。
计数初值的计算要准确,否则会影响定时的精度。
控制位的设置要正确,否则会导致定时器无法正常工作。
需要考虑定时器的溢出情况,以及如何处理溢出中断。
需要考虑定时器的抗干扰能力,以及如何避免干扰对定时精度的影响。
需要根据具体应用场景进行优化,例如调整计数初值或控制位等,以达到更好的性能和精度。
51单片机的定时器是一个非常实用的功能模块,可以用于实现各种定时控制和计数操作。
在进行定时器设置时,需要注意计数初值的计算、控制位的设置、溢出处理以及抗干扰等问题。
同时需要根据具体应用场景进行优化,以达到更好的性能和精度。
在实际应用中,使用51单片机的定时器可以很方便地实现各种定时控制和计数操作,为嵌入式系统的开发提供了便利。
在嵌入式系统和微控制器领域,51单片机因其功能强大、使用广泛而备受。
其中,定时器中断功能是51单片机的重要特性之一,它为系统提供了高精度的定时和计数能力。
本文将详细介绍51单片机定时器中断的工作原理、配置和使用方法。
51单片机(STC89C52)的中断和定时器
51单⽚机(STC89C52)的中断和定时器STC89C51/STC89C52 Timer内部不带振荡源, 必须外接晶振采⽤11.0592MHz,或22.1184MHz,可⽅便得到串⼝通讯的标准时钟.STC89和STC90系列为12T, STC11/STC12系列为1T, 也就是⼀个指令⼀个机器周期, 这些都需要外置晶振; STC15系列有内置晶振.中断中断允许控制寄存器 IE字节地址A8H, CPU对中断系统所有中断以及某个中断源的开放和屏蔽是由中断允许寄存器IE控制的D7D6D5D4D3D2D1D0EA—ET2ES ET1EX1ET0EX0EA (IE.7): 整体中断允许位, 1:允许ET2(IE.5): T2中断允许位, 1:允许(for C52)ES (IE.4): 串⼝中断允许位, 1:允许ET1(IE.3): T1中断允许位, 1:允许EX1(IE.2): 外部中断INT1允许位, 1:允许ET0(IE.1): T0中断允许位, 1:允许EX0(IE.0): 外部中断INT0允许位, 1:允许52单⽚机⼀共有6个中断源, 它们的符号, 名称以及各产⽣的条件分别如下1. INT0 - 外部中断0, 由P3.2端⼝线引⼊, 低电平或下降沿引起2. INT1 - 外部中断1, 由P3.3端⼝线引⼊, 低电平或下降沿引起3. T0 - 定时器/计数器0中断, 由T0计数器计满回零引起4. T1 - 定时器/计数器1中断, 由T1计数器计满回零引起5. T2 - 定时器/计数器2中断, 由T2计数器计满回零引起 <--这个是52特有的6. TI/RI - 串⾏⼝中断, 串⾏端⼝完成⼀帧字符发送/接收后引起定时器中断51单⽚机内部共有两个16位可编程的定时器,即定时器T0和定时器T1, 52单⽚机内部多⼀个T2定时器. 它们既有定时功能,也有计数功能。
可通过设置与它们相关的特殊功能寄存器选择启⽤定时功能还是计数功能. 这个定时器系统是单⽚机内部⼀个独⽴的硬件部分,它与CPU和晶振通过内部某些控制线连接并相互作⽤,CPU⼀旦设置开启定时功能后,定时器便在晶振的作⽤下⾃动开始计时,但定时器的计数器计满后,会产⽣中断。
