施工控制网复测方案

目录

1．工程概况 (2)

2．编制技术依据及标准 (3)

3．已有成果资料 (3)

4．精测网复测内容及精度要求 (4)

4.1复测内容 (4)

4.2复测精度总体控制 (4)

4.3复测的具体精度控制标准 (4)

5．外业观测的实施 (5)

5.1高程控制测量作业实施计划 (7)

5.2平面控制测量作业实施计划 (9)

6．精测网复测数据处理和平差方法 (11)

6.1 高程控制网复测数据处理和平差 (11)

6.2 平面控制网复测数据处理和平差 (12)

7．问题处理与复测评判 (14)

7.1 CPI控制网复测评判方法及标准 (14)

7.2 CPII控制网复测评判方法及标准 (15)

7.3 二等水准复测评判方法及标准 (16)

8．精测网复测应提交的成果和资料 (17)

9．测量人员资质和测量仪器检验证书 (17)

1．工程概况

标段项目简介：改建铁路南平至龙岩线扩能改造工程站前工程NLZQ-II标施工总价承包设计起点为DK25+540，终点为DK55+530.72，线路正线长度29.991公里。NLZQ-II标段范围内站前工程包括：设计里程范围内的站前工程，包括改移道路、河（渠）道改移及其砍伐挖根、管线路迁移及防护、油燃气管道迁改及防护、通讯线路迁改、电力线路迁改、公跨铁立交桥、取弃土场临时用地，路基，桥梁（不含T梁预制、架设、现浇，包含桥梁支座），隧道，轨道（仅含无碴轨道道床及CPIII测设费用），站场，大型临时设施和过渡工程，以及需要与站前工程同步实施的接触网支柱基础、综合接地贯通电缆等工程，其中：房屋工程主要包括通所道路的土石方及道路工程，站场建筑设备工程主要包括地道（不含照明），站场排水管（沟）、段所平台的土石方及道路工程等

改建铁路南平至龙岩线扩能改造工程精密工程控制测量网的平面控制网分级布设为：“坐标基准控制网（CP0）、基础控制网（CPI）和线路控制网（CPII）”。精测网的高程控制网为二等水准网。NLZQ-II标段范围内有CPI控制点6个，点号为“CPI047～CPI052（点号连续）”，各桩点均保存完好；本标段范围内有CPII控制点2个，点号为“CPII59-3、CPII59-4”,各桩点均保存完好。南平至龙岩线扩能改造工程NLZQ-II标段段范围内深埋水准点共计2个，桩点均保存完好，本标深埋水准点编号为“XCBM08- XCBM09（点号连续）”，二等水准点7个分别是： CPI047、CPI048、CPI050、BM220、CPI051、BM221、CPII59-3。

中铁四院完成本标范围内精测网控制点交桩工作后，中水十四局南平至龙岩线扩能改造工程NLZQ-II标段精测队在项目经理和项目总工指导下

开始本标段范围内的CPI控制点、CPII控制点和深埋水准点进行交桩复测工作，以确认本标段范围内精测网控制点点位的稳定与坐标成果的可靠。本次交桩复测包括与相邻标段精测网的平面和高程控制点联测。

2．编制技术依据及标准

本测量方案按精测网交桩复测的会议精神与技术要求编制。本测量方案严格遵循下列规范及标准：

《高速铁路工程测量规范》TB 10601-2009；

《铁路工程卫星定位测量规范》TB10054-2010；

《国家一、二等水准测量规范》GB/T12879-2006;

《测绘成果质量检查与验收》GB/T24356-2009。

3．已有成果资料

可供本标段精测网交桩复测参照的设计成果资料（由中铁四院提供）有：。已有成果资料满足本次精测网复测的需要。

根据已有成果资料和精测网应该遵循的“三网合一”的原则，本标精测网交桩复测应采用与中铁一院建网时相同的坐标系统。南平至龙岩线扩能改造工程NLZQ-II标段段此次复测的平面坐标系统采用高斯投影平面直角坐标系，为2000国家大地坐标系，椭球（椭球参数为：长半轴a=6378137，扁率f=298.257223563），投影带中央子午线为118°00′投影面大地高为150m。南平至龙岩线扩能改造工程NLZQ-II标段段此次复测的高程系统为1985国家高程。

4．精测网复测内容及精度要求

4.1复测内容

CPI控制网复测点： CPI014，CPI015，CPI017，CPI018，CPI019，

CPI020 ，CPI021，CPI022，CPI023，CPI024，CPI025，CPI026 CPI028

以及相邻一标段内共用点为CPI014、CPI015；相邻三标段内为

CPI09）

CPII点复测XPCPII137、CPII136

二等水准高程控制网复测（

4.2复测精度总体控制

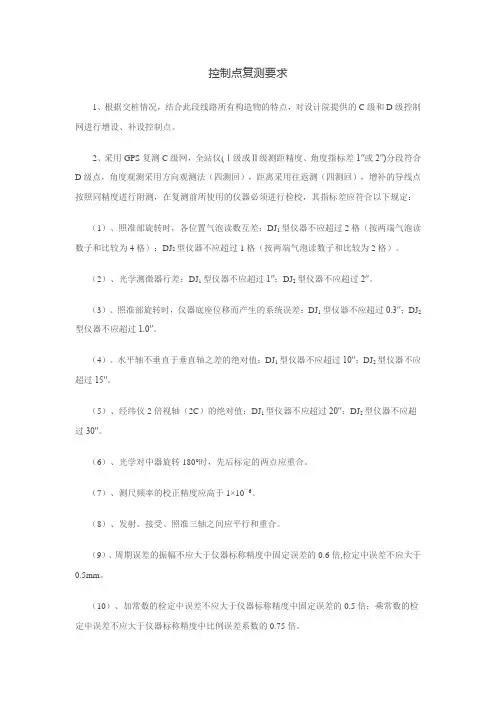

4.3复测的具体精度控制标准

4.3.1 平面控制网复测技术要求

GPS接收机测量获取的基线必须满足下表规定的精度指标。

级别二等（CPI）三等（CPII）

a（mm）≤5 ≤5

b（mm/km）≤1≤1 a—接收机固定误差（mm）；b—接收机比例误差系数。

GPS外业观测指标：

级别

项目

二等三等

静态测量

卫星高度角(°)≥15≥15

有效卫星总数≥5≥4

时段中任一卫星有效观测

时间(min)

≥30≥20时段长度(min) ≥90≥60

观测时段数≥21～2

4.3.2二等水准复测技术要求

水准测量线路的具体技术标准：

注：表中L为往返测段、附合或环线的水准路线长度，单位km。

单站水准观测的技术要求：

观测读数和记录的数字取位：使用DS05 或DS1级光学仪器时，应读记至0.05mm或0.1mm；使用数字水准仪应读记至0.01mm。

水准测量计算取位应符合下表的规定：

5．外业观测的实施

中水十四局对南平至龙岩线扩能改造工程NLZQ-II标段段范围内的精测网现场熟悉，为方便现场测量作业，本次交桩复测的外业工作由中水十四局南平至龙岩线扩能改造工程NLZQ-II标段段工程项目经理部测量队实
