近场光学扫描显微原理

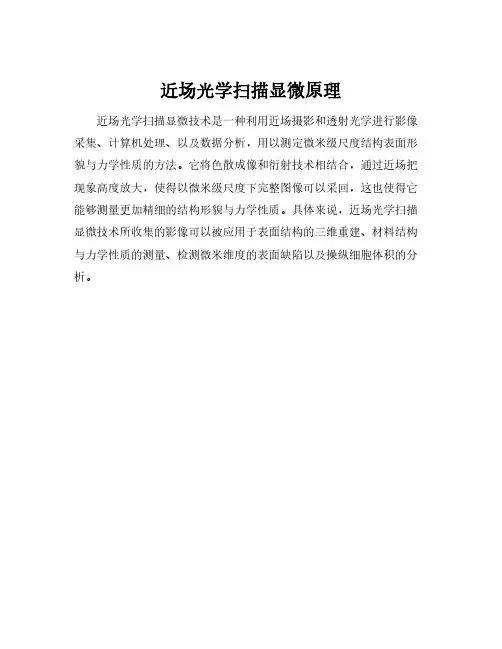

近场光学扫描显微原理
近场光学扫描显微技术是一种利用近场摄影和透射光学进行影像采集、计算机处理、以及数据分析，用以测定微米级尺度结构表面形貌与力学性质的方法。
它将色散成像和衍射技术相结合，通过近场把现象高度放大，使得以微米级尺度下完整图像可以采回，这也使得它能够测量更加精细的结构形貌与力学性质。
具体来说，近场光学扫描显微技术所收集的影像可以被应用于表面结构的三维重建、材料结构与力学性质的测量、检测微米维度的表面缺陷以及操纵细胞体积的分析。
近场光学
第十九章光学显微镜、近场光学显微镜与近场光学第三节近场光学一、超分辨与近场光学概论（一）细光束的极值1、海森伯不确定性原理2、传输光束中光子的空间不确定性极值（二）突破分辨极限成像的关键（三）近场光学的定义二、近场光学显微镜(NOM)（一）NOM的发展历史1、早期NOM的设想与研究2、扫描隧道显微镜（STM）的发明促进A-SNOM发展3、尖散射型扫描近场光学显微镜（S-SNOM ）4、隧道结光发射扫描近场光学显微镜（TE-SNOM）5、光子扫描隧道显微镜（PSTM）（1）早期的光子扫描隧道显微镜（PSTM）（2）原子力与光子扫描隧道组合显微镜（AF/PSTM）（二）NOM综述1、NOM基本类型（1）基本类型（2）基本结构（3）有代表性的研究成果（4）NOM的适用范围2、NOM超分辨成像的基本条件（1）隐失光成像（2）超分辨尺度的光探测尖（3）光探测尖与样品表面间距的精确反馈控制（4）三维超衍射极限精度的扫描机构和高灵敏度记录系统3、NOM的产业化现状三、近场光学理论模拟方法（一）理论基础与方法1、近场、远场和隐失波、传输波概念的数学表述2、理论基础与其早期的研究3、近场光学理论方法（二）时域有限差分法1、时域有限差分法特点2、叶（Yee）氏网格3、麦克斯韦（Maxwell）方程的差分形式4、数值稳定性问题5、数值色散问题6、吸收边界条件（1）莫尔（Mur）二阶吸收边界（2）PML理想匹配层吸收边界7、散射场计算方法（1）总场和散射场方法（2）分离场公式8、色散介质中的时域有限差分方程(FD)2TD9、举例（1）A-SNOM实验结果（2）S-SNOM模拟结果（3）PSTM模拟演示（三）格林并矢方法1、李普曼-施温格（Lippmann-Schwinger）积分方程2、求解李普曼-施温格积分方程（1）介质样品“OPTICS”字符的PSTM 等高光场分布模拟（2）金属银膜样品“OPTICS”字符的PSTM等高光场分布模拟（四）高频电磁场有限元方法1、有限元方法解麦克斯韦方程2、伽略金方法3、总场方法4、举例（五）多重多极子方法1、多重多极子原理2、举例四、等离子体激元光学（Plasmonic Optics）（一）引言（二）表面等离子体激元（三）表面等离子体极化激元（SPP）1、SPP定义与产生机理2、SPP银膜最佳厚度与退相位效应（defaceing）3、SPP光环实验（四）表面等离子体激元应用与前景1、SPP化学、生物分子传感器2、光纤SPR 传感器3、近场超衍射极限透镜4、表面等离子体极化激元光子晶体5、SPP开拓微纳集成光子学技术（五）SP的传输长度和SP波导五、金属光学常数（一）铜、银、金的光学常数（二）金属自由电子理论概要与复介电常数1、杜鲁德（Drude）的自由电子理论概要2、金属的复介电常数参考文献第三节近场光学一、超分辨与近场光学概论（一）细光束的极值1、海森伯不确定性原理传统（透镜式、传输光）光学显微镜的有效放大倍率是有限的，它取决于成像的衍射极限。
近场光学显微镜介绍
近场光学显微镜1.概述新型的近场光学显微镜的出现，使人们的视野拓宽到波长的十分之一以下，即纳米尺度。
在近场光学显微镜中，采用孔径远小于光波长的探针代替光学镜头。
当把这样的亚波长探针放置在距离物体表面一个波长以内，即近场区域时，通过探测束缚在物体表面的非辐射场，可以探测到丰富的亚微米光学信息。
随着扫描探针显微学、微弱光信号探测技术的发展，人们可以制备孔径小于50 nm 的光纤探针，并且精确地在样品表面几十纳米以内稳定、可靠地进行光学信息的扫描成像，即扫描近场光学显微镜，其光学分辨率达到波长的几十分之一。
由于光子具有一些特殊的性质，如没有质量、电中性、波长比较长(与电子相比较)、容易改变偏振特性、可以在空气及许多介电材料中传播等等，近场光学在纳米尺度观察上起到其他扫描隧道显微镜、原子力显微镜所不能取代的作用，引发了近场光学显微镜在纳米尺度光学成像、纳米尺度光学微加工与光刻、超高密度信息存储、以及生物样品的原位与动态观察等一系列研究。
在这个领域中，另一个新的发展是近场光学技术与近场光谱及时间分辨的结合。
人们不但能够分辨单一的分子，并且能得到单一分子发出的荧光光谱及与时间分辨(10 - 15s)相结合的介观体系信息。
同时，也提出了近场条件下分辨率、衬度、偏振及光的传播特性的新的理论问题。
2.近场光学显微镜的原理传统的光学显微镜由光学镜头组成，可以将物体放大至几千倍来观察细节，由于光波的衍射效应，无限提高放大倍数是不可能的，因为会遇到光波衍射极限这一障碍，传统的光学显微镜的分辨率不能超过光波长的一半。
比如，以波长λ=400nm的绿光作为光源，仅能分辨相距为200nm的两个物体。
实际应用中λ>400nm，分辨率要更低些。
这是因为一般的光学观察都在距离物体很远的位置（>>λ）。
近场光学显微镜根据非辐射场的探测和成像原理，能够突破普通光学显微镜所受到的衍射极限，可以在超高光学分辨率下进行纳米尺度光学成像与纳米尺度光谱研究。
近场光学显微镜
近场光学显微镜传统光学显微镜(即远场光学显微镜)是显微镜家族中年代最久远的成员，它曾是观测微小结构的唯一手段。
传统光学显微镜由光学透镜组成，利用折射率变化和透镜的曲率变化，将被观察的物体放大，来获得其细节信息。
然而，光的衍射极限限制了光学显微镜分辨力的进一步提高。
由瑞利分辨力极限可知，光学显微镜的放大倍数是不能任意增大的。
瑞利判据建立在传播波的假设下，如果能够探测携带物体细节信息的倏逝波，就能规避瑞利判据，突破衍射极限的限制。
近场光学既是突破衍射极限的一种有效光学手段，它是随着科学技术向小尺寸和低维空间推进所出现的光学领域中的一个新型交叉学科，其研究对象是距离物体表面一个波长（几个纳米）以内的光学现象。
近场光学显微术是一种新型超高分辨率显微成像技术，是探针技术与光学显微技术相结合的产物，是近场光学中的一个重要组成部分。
近场光学成像不同于经典光学，它所涉及的是一个波长范围内的光学理论和现象。
所谓的“近场”区域内包含：（l）辐射场:是可向外传输的场成分；（2)非辐射场:是被限制在样品表面并且在远处迅速衰减的场成分。
由于近场波体现了光在传播时遇到空间光学性质不连续情况下的瞬态变化，所以可以通过探测样品的倏逝波来探测样品的亚波长结构和光学信息。
近年来，近场光学显微术在理论和实践上都已取得了突破性的发展。
图1 显微镜分辨率提高历史示意图近场光学显微镜由探针、信号传输器件、扫描控制、信号处理和信号反馈等系统组成。
近场产生和探测原理：入射光照射到表面上有许多微小细微结构的物体上，这些细微结构在入射光场的作用下，产生的反射波包含限制于物体表面的倏逝波和传向远处的传播波。
倏逝波来自于物体中的细微结构（小于波长的物体）。
而传播波则来自于物体中粗糙的结构（大于波长的物体）后者不含任何物体细微结构的信息。
如果将一个非常小的散射中心作为纳米探测器（如探针)，放在离物体表面足够近的地方，将倏逝波激发，使它再次发光。
这种被激发而产生的光同样包含不可探测的倏逝波和可传播到远处探测的传播波，这个过程便完成了近场的探测。
近场光学
NSOM光纤探针
NSOM的应用实例
高分辨率光学成像 局域光谱
高密度信息储存
生命科学应用及单个分子探测
Thanks
观察的区域
照明光源的尺度和照明方法 成像的原理
分辨率
衍射极限
传统光学显微镜的衍射极限
瑞利判据 ：
1.22 r 2n sin
r
ቤተ መጻሕፍቲ ባይዱ
规定了两点刚好被分辨的距离
r
NSOM原理
利用探针将非辐射场中的倏逝波转化为传播波
NSOM结构
NSOM光纤探针
传导区—传输信号
微米区—连接部分
纳米区—光针部分
Near-field optical scanning microscopy
武亮 16720118
近场光学显微镜
近场光学的核心问题是探测束缚在物体表面的非辐射场
处于近场区域的非辐射场内包含物体结构的细节信息 由于这个场随着离开表面距离呈指数式衰减
因而在远场，即常规的光学观 察中无法探测到
传统光学显微镜与NSOM的区别
近场光学显微技术原理及应用
Tip is approached
Tube image width is ~ 70 nm (limited only by
size of the tip)
本章小节
1、基本概念： 近场：
（4） （5）
一、辐射场和隐失场
3、光栅衍射场和精细结构
y
•1)光栅周期大于波长（d>λ）
d
1/v x
u2
v2
1
2
2 2 1
1/u
A(
,
,
z)
A0
(
,
)
exp[i
2
(1 2 2)z]
（5）改写A(
,
,
z)
A0 (
,
) exp[i(z)，] 实数
(z)
2）光栅周期小于波长（d<λ）
隐失场的表达式 ：
E(x,
y,
z,
t)
A(
x,
y,
z)
exp[-i(k
x
x
kx
y)]
exp(
-z Rd
)
二、隐失场理论 1、隐失场的特征
隐失波 (evanescent wave，衰逝波，倏逝波等) 尺寸小于波长的信息，包含在隐失场中； 隐失场离开物体表面在空间急剧衰减； 隐失场是非辐射场或非传播场。
三、近场光学显微镜概述 2、 提高显微镜分辨率的历史概貌
分辨率/nm 1000 100 10 1
0.1
1800 1850 1900 1950 2000 年
传统光学显微镜 电子显微镜 场离子显微镜 扫描隧道显微镜 近场光学显微镜
三、近场光学显微镜概述
3、近场光学显微镜的优点： ✓ 样品不一定必须是导体，也可以是非导体或
近场光学1
第八章
近场光学
胡国华 东南大学先进光子学中心
1
第一节：
近场光学及近场光学显微镜 概述
2
一、近场光学及近场光学显微镜概念
近场光（表面波）
•近场：从物体表面到一个波长以内的距离。 •远场：从近场以外一直延伸到无穷远的区域。
3
一、近场光学及近场光学显微镜概念 1、近场光学：
E ( x, z Z ) du exp[i
2 2 ux]exp[i (1 u 2 )(Z )]
du '4 E0 cos u0' d (sin u ' L / u ')exp[i
2 2 (1 u '2 ) ]sin(u u ')l /(u u '))exp[i (u u 2 ) x]
三、近场光学显微镜概述
用近场光学显微镜观察硅表面
22
23
三、近场光学显微镜概述
（a）是美国标准局用原子力显微镜检测直径为100nm聚 乙烯材料的像，分辨率为1nm （b）采用近场光学显微镜观测的影像，分辨率为20nm。24
三、近场光学显微镜概述
电解液中得到的硫酸根离子吸附在 铜单晶(111)表面的图象
一、辐射场和隐失场
E( x, y, z)=A( x, y, z)exp[-i(kx x kx y kz z)]
• 隐失场的表达式 ：
-z E ( x, y, z, t ) A( x, y, z )exp[-i(k x x k x y)]exp( ) Rd
36
二、隐失场理论
1、隐失场的特征
0.610 y n sin
近场光学显微镜
光学显微镜的分辨率
• 如何克服近场光学显微镜在成像过程中的光学衍射极
限，以实现更高的分辨率
02
提高成像速度和灵敏度
• 如何实现光纤探针的更快扫描速度，以提高近场光学显
微镜的成像速度
• 如何提高近场光学显微镜的检测灵敏度，以实现对微弱
信号的准确检测
03
拓展成像功能和应用领域
• 如何开发新的成像模式和技术，拓展近场光学显微镜的
在生物科学领域，近场光学显微镜有
望实现对生物分子和细胞过程的更深
入、更精细的研究
在材料科学领域，近场
光学显微镜有望实现对
材料性能的更准确、更
快速的评估和优化
在医学领域，近场光学
显微镜有望实现对疾病
发生、发展和治疗的更
早期、更精确的监测和
评估
近场光学显微镜面临的技术挑战
01
提高成像分辨率
• 如何实现光纤探针的更高精度和更小尺寸，以提高近场
分辨率
• 近场光学显微镜的分辨率低于电子显微镜，但高于光学显微镜 -这使
得近场光学显微镜能够在一定程度上观察到电子显微镜所无法观察到的
细微结构
成像方式
• 近场光学显微镜利用光纤探针在样品表面进行扫描，实现对样品表面
形貌和光学性质的成像
• 电子显微镜利用电子束对样品进行成像，可以实现样品的微观观察
应用领域
光信号、拉曼信号等
• 这使得近场光学显微镜在生物科学和材料科学等领域具
有广泛的应用前景
03
独特的成像方式
• 近场光学显微镜利用光纤探针在样品表面进行扫描，实
现对样品表面形貌和光学性质的成像
• 这种成像方式使得近场光学显微镜具有很高的灵活性和
纳米光学之近场光学1
F
C’ A
B
B’
C
A’
三、近场光学基本原理
傅里叶光学角谱方法
物场 y
像场 y
x
E(x,y,z)
x
z
E(x,y,0)
采用傅里叶光学平面波展开法，原点（x,y,0）得到的角谱
A0 (u, v) E(x, y, 0) exp[i2 (ux vy)]dxdy
(2)
A0
(
,
)
E(x, y, 0) exp[i 2 ( x y)]dxdy
二、为什么要用近场光学
磁力显微镜1987 magnetic force microscopy,MFM
二、为什么要用近场光学
扫描近场光学显微镜1986 scanning near-field optical
microscopy,SNOM
17
二、为什么要用近场光学
长期以来，光学显微镜的成像效果被认为受到光的波长限制， 无法突破0.2微米、即光波长二分之一的分辨率极限。这3位科 学家则以创新手段“绕过”这一极限，通过激光束激活荧光分 子，在荧光分子发光的时候通过特别手段消除或过滤掉多余荧 光，从而获得比“极限”更精确的成像。
二、为什么要用近场光学
回到近场光学
二、为什么要用近场光学
二、为什么要用近场光学
二、为什么要、为什么要用近场光学
二、为什么要用近场光学
二、为什么要用近场光学
三、近场光学基本原理 • 回顾傅里叶光学基本内容 • 隐失场
三、近场光学基本原理
Basic concept of Fourier Optics 傅立叶光学的基本思想
近场光学基本原理
• (1)具有突变边缘的物体, 无论它被传播波照明还 是被隐失波照射, 都会产生隐失波；
近场光学显微镜及其应用PPT模板
4.2.1近场光谱 仪
4.2.3近场光谱
4.2.2光谱线成 像
4.2.4近场光谱 与空间超分辨谱
第四章近场光学显微镜的应用
§4.3近场光电导
4.3.1肖特基势垒的 研究
4.3.2多量子阱激光 器的研究
4.3.3器件老化的研 究
第四章近场光学显微镜的应用
§4.4近场光刻/光写
4.4.2近场 光写
B
第三章近场光 学显微镜简介
§3.2近场光学显微镜的主要部 件
3.2.2探针与 样品间距离 的测控
3.2.1光学 探针
3.2.3光路
第三章近场光 学显微镜简介
§3.3特定用途的近场光学显微 镜
01 3.3.1 生物近场光学 02 3.3.2低温近场光学
显微镜
显微镜
03 3.3.3 偏光近场光学 04 3.3.4红外光近场光
起源
B
5.5.2散射 理论分析
C
5.5.3经典 理论分析
D
5.5.4光悬 臂探针的 成像机制
第五章近场光பைடு நூலகம்学理论概述
§5.6近场光学显微镜理 论
5.6.1探 针的形状
5.6.4 扫描
5.6.2探 针的窗口
5.6.5 光源
5.6.3探 针的折射
率
5.6.6远 场探测器
08
中文索引
中文索引
09
英文索引
07
第五章近场光学理论概述
理第 论五 概章 述近
场 光 学
01
§5.1近场光 学理论的发
展
04
§5.4隐失场 理论
02
§5.2宏观近 场光学理论
05
近场光学显微镜的工作原理
近场光学显微镜的工作原理商业计划书一、概述近场光学显微镜（Near-field Optical Microscope，简称NSOM）是一种重要的纳米尺度显微技术，其工作原理基于近场光学效应。
本商业计划书旨在介绍NSOM的工作原理，以及通过开展相关业务来推动该技术的商业化应用。
二、技术背景近场光学显微镜是一种基于光学原理的显微镜，可以实现纳米尺度的高分辨率成像。
与传统光学显微镜不同，NSOM利用近场光学效应，即光场与样品的极近距离相互作用，从而突破了传统显微镜的分辨率限制。
三、工作原理NSOM的工作原理可以分为两种方式：透射式和反射式。
1. 透射式NSOM透射式NSOM将样品放置在一个透明的探测器尖端下方，通过控制探测器与样品之间的距离，使其处于近场光学作用范围内。
然后，通过探测器尖端的极小孔径，只有几十纳米大小，将光束聚焦到样品表面，使得光场与样品的极近距离相互作用。
最后，通过检测光场的变化，可以获得样品表面的高分辨率图像。
2. 反射式NSOM反射式NSOM则是将样品放置在一个金属薄膜下方，通过探测器尖端的极小孔径，将光束聚焦在样品表面上。
与透射式NSOM不同的是，反射式NSOM通过探测器尖端侧面的金属反射，将样品表面的光场信息传递到探测器上。
通过探测器的移动和扫描，可以获得样品表面的高分辨率图像。
四、商业化应用NSOM作为一种高分辨率成像技术，具有广泛的商业化应用前景。
1. 纳米材料研究NSOM可以用于纳米材料的表征和分析，例如纳米颗粒、纳米线等。
通过NSOM的高分辨率成像，可以观察到纳米材料的形貌、尺寸和表面结构，为纳米材料研究提供重要的实验手段。
2. 生物医学研究NSOM在生物医学领域的应用也具有巨大潜力。
通过NSOM的高分辨率成像，可以观察到生物样品的细胞结构、蛋白质分布等细节信息，为生物医学研究提供宝贵的数据支持。
3. 纳米器件制造NSOM还可以应用于纳米器件的制造过程中。
通过NSOM的高分辨率成像和控制能力，可以实现对纳米器件的精确加工和调控，为纳米器件制造提供重要的工艺技术。
近场光学显微镜的实验研究
近场光学显微镜的实验研究光学显微镜是科学研究和生物医学领域中不可或缺的工具。
然而，传统的光学显微镜在分辨率和灵敏度方面受到限制。
近场光学显微镜的发展为我们提供了一种突破这些限制的新方法。
本文将介绍近场光学显微镜的实验研究。
近场光学显微镜（Near-field Optical Microscopy，简称NSOM）是一种基于近场效应的显微技术。
与传统的显微镜不同，NSOM可以实现超高空间分辨率和高度灵敏的光学测量。
它利用扫描探针的近场光学作用和信号的相互作用来实现对样品表面的成像。
在NSOM的实验研究中，一个关键的组成部分是探针。
探针是一个光学纤维头，其末端处可形成一个非常小的光学探测器。
这个小探测器可以通过其尖端的纳米尺度孔隙来探测样品表面的电场分布。
探针通过扫描样品表面来获取一系列信号，然后通过信号处理技术将这些信号转化为图像。
NSOM的优势之一是其超高的空间分辨率。
由于近场光学的特性，NSOM可以实现几十纳米乃至亚纳米级别的分辨率。
这对于研究微观结构、纳米颗粒和分子间相互作用等领域具有重要意义。
例如，NSOM可以用于研究纳米材料的特性和表面形貌，帮助科学家深入了解其结构和性质。
除了高的空间分辨率，NSOM还能提供高度灵敏的光学测量。
传统的光学显微镜通常只能感测到样品表面的强度信息，而无法获得具体的光学响应。
然而，NSOM通过探针的纳米尺度孔隙实现了局域电场信号的探测。
这种能力使得NSOM可以研究材料的光学性质、光学共振和局域电荷转移等现象。
NSOM的应用领域广泛。
在纳米科学领域，NSOM被用于研究纳米材料的光学特性、纳米线和纳米颗粒的电荷传输等问题。
在生物医学领域，NSOM可以帮助科学家探索细胞结构、物质转运和生物分子的相互作用等生命过程。
此外，NSOM 还可以应用于光刻和纳米加工等领域，为纳米器件的制备提供技术支持。
总结起来，近场光学显微镜的实验研究为我们提供了一种突破传统光学显微镜限制的方法。
近场显微镜的原理及应用
1.1 近场与Biblioteka 场[2] 我们观测物体时，看到的只是光场强度在记录介质上的二维投影。那么，我们就可以用这个物体发射的光场的分布来代替它的成像过程，物体的结构与其周围的光场有什么关联呢？Maxwell 方程提供了物体内部的电子流动或电子密度与外部电磁场的关系。在外部电场作用下，物体内部的电子电流或电荷密度分布发生变化；振荡的电流和电荷又会引起电磁场的变化，使其能够从物体表面传播到外部空间。根据连续性原理似乎可以得出这样的结论：有极其靠近物体表面的光场分布可以还原出物体表面的电荷电流变化。这样的电荷电流分布在小于波长的空间尺度也应该有变化。然而，实验所能探测到的最小尺度总要大于波长的一半。原因是我们所观测的距离要远远大于波长，即远场观测。物体表面的场可以分为两个区域：第一个是距物体表面几个的区域，称为近场。第二个是从近场一直延伸到无穷远的区域，称为远场。常规探测仪器如显微镜、放大镜、望远镜只能在远场范围内对物体探测。关于近场其结构比较复杂。它即包括可以向远处传播的分量，称为传播波，又包括局限于物体表面一个波长以内且随表面距离增加而急剧衰减的非传播分量，称为隐失波（evanescent wave）。隐失波仅存在于物体表面，不能向远处自由传播。由于没有适当的观测仪器能稳定地探测近场中隐失波所携带的物体的精细信息，人们只能在“遥远的地方”观测，而这样的分辨本领受到衍射极限的制约，无法观测到物体表面的细微结构。
2.2.2 探针—样品间距的控制[1]
在NSOM中，另一个关键技术问题是如何有效地控制探针和样品的距离（T-S间距）。主要有三种方法：一是等高模式，如图3（a）。针尖在一个固定水平高度上扫描，光信号强度的起伏反映了样品表面形貌的起伏，这种模式适用于表面极为平整的样品，目前极少采用。二是等光强模式，如图3（b）。针尖按照设定的光强值，随表面光强起伏而上下起伏，反馈信号反映了表面光强的变化。由于在近场范围中，光强和间距的变化并不是单调变化的，因此反馈信号的起伏并不严格反映样品的相貌。第三种是剪切力控制模式，如图3（c）。由于针尖和样品之间存在一些长程力（如粘滞力等），并存在一个共振频率，当探针在按等光强模式扫描的同时，沿一水平方向以这一共振频率作微小振荡，针尖在这一方向上的振动将受到阻碍而很容易被观测到。这样针尖可以按照固定的探针和样品间距上下起伏。这种方法被认为是目前NSOM中探针和近场显微境的原理及应用样品间距控制的最好方法。
纳米光学之近场光学1
二、为什么要用近场光学
扫描近场光学显微镜1986 scanning near-field optical
microscopy,SNOM
17
二、为什么要用近场光学
长期以来，光学显微镜的成像效果被认为受到光的波长限制， 无法突破0.2微米、即光波长二分之一的分辨率极限。这3位科 学家则以创新手段“绕过”这一极限，通过激光束激活荧光分 子，在荧光分子发光的时候通过特别手段消除或过滤掉多余荧 光，从而获得比“极限”更精确的成像。
三、近场光学基本原理
频 谱 面 物 面 频 谱 面
物 面
高频信息
成像光学仪器就是一个低通滤波器。物平面包含从低频到高频 的信息,透镜口径限制了高频信息通过,只许一定的低频通过, 丢失了高频信息的光束再合成,图象的细节变模糊。
三、近场光学基本原理
入射光经物平面发生夫琅和费衍射，在频谱面上形成一系列衍 射光斑,各衍射光斑发出的球面次波在相面上相干叠加，形成像。
纳米光学及应用 Nano-Optics and Applications
Nanophotonics
• 近场光学1 Near-Field Optics
本讲内容
• 什么是近场光学 • 为什么要用近场光学——衍射极限 • 近场光学基本原理
一、什么是近场光学
近场光（表面波） 近场： 从物体表面到一个波长以内的距离。 远场： 从近场以外一直延伸到无穷远的区域。
• 单色波入射，空间频率信息会被特定方向的衍射波输送出 来，衍射波在近场彼此交织，到了远场它们分开，从而达 到分频的目的.
• 远场分频装置是透镜，衍射斑和图象的空间频率一一对应，
焦面就图象的傅立叶频谱面－－现代光学对夫琅禾费衍射
的新认识。 y
近场光学显微镜的操作方法详解
近场光学显微镜的操作方法详解近场光学显微镜（Near-field Optical Microscope，简称NSOM）是一种被广泛应用于纳米科学和纳米技术领域的高分辨率显微镜。
与传统的光学显微镜不同，NSOM利用了光的近场效应，能够观测和测量纳米尺度的样品。
本文将详细介绍NSOM的操作方法。
首先，我们需要了解一些NSOM的基本原理。
NSOM利用了光的近场效应，即在光波通过光纤或探针尖端时，由于尖端与样品之间的距离非常近，使得光的电磁场与样品发生相互作用。
通过探针尖端的光学信号捕获和光谱分析，可以得到样品的高分辨率图像和光学特性。
NSOM的操作方法需要准备以下设备和材料：NSOM系统主机、光纤、探针尖端、样品支架、样品片、显微镜桥架和电脑。
在操作前，我们需要先进行系统基础设置和校准。
具体的操作流程如下。
步骤一：装配设备将光纤连接到NSOM主机的适配器上，并将探针尖端插入光纤的一端。
确保光纤和探针尖端之间无杂质或颗粒。
步骤二：调节微动控制器用显微镜桥架安装样品支架，并将样品片放置在样品支架上。
使用微动控制器移动样品支架，使样品与探针尖端保持适当的距离（通常在几纳米到几十纳米之间）。
步骤三：校准探针尖端通过调节探针尖端的位置和角度，使其与样品表面平行或垂直。
这一步骤需要使用显微镜观察并进行微调，确保探针尖端与样品表面的接触良好。
步骤四：设置扫描参数在NSOM主机上设置扫描参数，包括扫描速度、扫描范围以及分辨率等。
这些参数的设置将影响到最终获得的图像质量和分辨率。
步骤五：开始扫描启动NSOM主机，并使用电脑上的控制软件操作。
通过设置扫描模式（如接触模式、非接触模式或谐振模式），开始进行样品的扫描和图像采集。
步骤六：观察和分析通过显微镜镜头观察和调整探针尖端的位置，以保证探针尖端与样品接触良好。
在图像采集过程中，可以实时观察样品的变化和特征。
步骤七：数据处理通过NSOM主机上的数据处理软件，对采集到的图像进行处理和分析。
近场光学显微技术原理及应用65页PPT
谢谢
