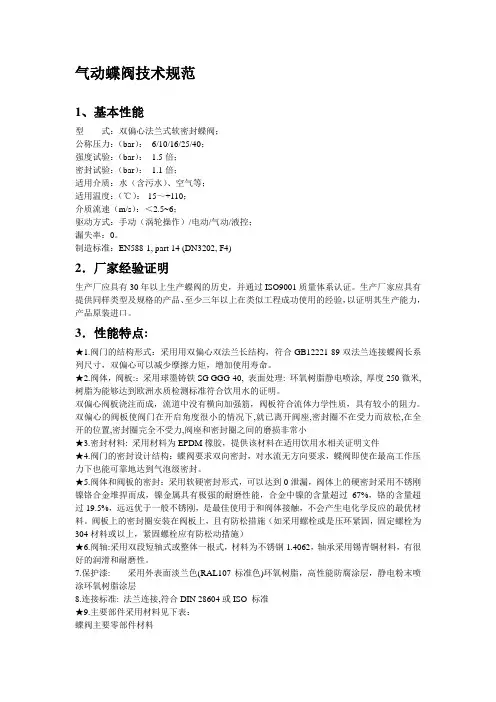

气动双法兰双偏心蝶阀及电动闸门技术规范

气动蝶阀技术规范1、基本性能型式：双偏心法兰式软密封蝶阀；公称压力：（bar）：6/10/16/25/40；强度试验：（bar）： 1.5倍；密封试验：（bar）： 1.1倍；适用介质：水（含污水）、空气等；适用温度：（℃）：-15～+110；介质流速（m/s）：＜2.5~6；驱动方式：手动（涡轮操作）/电动/气动/液控；漏失率：0。

制造标准：EN588-1, part 14 (DN3202, F4)2．厂家经验证明生产厂应具有30年以上生产蝶阀的历史，并通过ISO9001质量体系认证。

生产厂家应具有提供同样类型及规格的产品、至少三年以上在类似工程成功使用的经验，以证明其生产能力，产品原装进口。

3．性能特点:★1.阀门的结构形式：采用用双偏心双法兰长结构，符合GB12221-89双法兰连接蝶阀长系列尺寸，双偏心可以减少摩擦力矩，增加使用寿命。

★2.阀体，阀板:：采用球墨铸铁SG GGG-40, 表面处理: 环氧树脂静电喷涂, 厚度250微米, 树脂为能够达到欧洲水质检测标准符合饮用水的证明。

双偏心阀板浇注而成，流道中没有横向加强筋，阀板符合流体力学性质，具有较小的阻力。

双偏心的阀板使阀门在开启角度很小的情况下,就已离开阀座,密封圈不在受力而放松,在全开的位置,密封圈完全不受力,阀座和密封圈之间的磨损非常小★3.密封材料: 采用材料为EPDM橡胶，提供该材料在适用饮用水相关证明文件★4.阀门的密封设计结构：蝶阀要求双向密封，对水流无方向要求，蝶阀即使在最高工作压力下也能可靠地达到气泡级密封。

★5.阀体和阀板的密封：采用软硬密封形式，可以达到0泄漏，阀体上的硬密封采用不锈刚镍铬合金堆捍而成，镍金属具有极强的耐磨性能，合金中镍的含量超过67%，铬的含量超过19.5%，远远优于一般不锈刚，是最佳使用于和阀体接触，不会产生电化学反应的最优材料。

阀板上的密封圈安装在阀板上，且有防松措施（如采用螺栓或是压环紧固，固定螺栓为304材料或以上，紧固螺栓应有防松动措施）★6.阀轴:采用双段短轴式或整体一根式，材料为不锈钢1.4062，轴承采用锡青铜材料，有很好的润滑和耐磨性。

双偏心软密封法兰蝶阀技术说明

双偏心软密封法兰蝶阀技术说明一、产品概述本阀是双偏心软密封结构双向密封蝶阀，利用执行装置进行操作实现开关阀门，其在管网系统中起到接通与切断和调节流量的作用。

本产品主要适用于水厂、电厂、钢厂、石油化工、食品医药、轻纺、造纸等系统给排水用。

以其良好的使用性能而深受用户的信赖。

二、基本性能参数（1）双偏心、橡胶软密封、手电两用蝶阀。

（2）阀门公称压力：1.0/1.6MPa；阀门承压能力：1.5倍以上的公称压力，无结构性损伤，无可见渗漏。

密封试验压力：1.1倍公称压力，无可见渗漏。

阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水。

（3）适用介质：污水、清水、自来水、空气等；适用温度：-20℃～80℃。

（4）连接方式：双法兰连接；安装方式：推荐立式安装（如需卧式安装请注明）。

（6）蝶阀全开时的流阻系数≤0.3。

（7）阀门双向承压，保证两侧均能承受1.5倍以上的公称压力，密封试验压力1.1倍公压。

阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水，不漏水，不产生有害变形，不影响正常使用。

阀门处于正常运行状态时，阀门能可靠的处于全开状态，无汽蚀损害，且不发生蝶板抖动现象。

（8）手动蝶阀执行机构采用防水性能良好的蜗轮蜗杆式传动装置，有较高的减速比，阀门初始开和终点关瞬时启闭力不超过250N.m，便于人工操作。

电动蝶阀执行机构可根据客户需求选配。

当遇到断电时，操作人员可通过电动执行机构上的手轮对阀门进行单人手动操作，并在合理的时间内实现阀门的全开或全关。

三、设计制造标准CJ/T 261-2007 给水排水用蝶阀GB/T12238-2008 法兰和对夹连接弹性密封蝶阀GB/T12221-2005 通用阀门法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁管法兰JB/T5300-2008 工业阀门材料选用导则GB/T1220-2016 不锈钢棒GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12220-2015 工业阀门标志JB/T106-2004 阀门的标志和涂漆GB/T13927-2008 工业阀门压力试验GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T12222/12223-2005 多（部分）回转阀门驱动装置的连接JB/T8219-2016 工业过程控制系统用普通型及智能型电动执行机构GB4208-2008 外壳防护等级四、结构设计与特点（1）阀门结构通过探伤零损伤检测。

法兰蝶阀341和371规格说明

法兰蝶阀341和371规格说明全文共四篇示例，供读者参考第一篇示例：法兰蝶阀是一种常用的流体控制阀门，具有紧凑的结构设计、方便的操作方式和优异的性能特点，被广泛应用于工业领域的流体控制系统中。

法兰蝶阀341和371是两种常见的规格型号，下面将详细介绍它们的规格及特点。

一、法兰蝶阀341规格说明：1. 法兰蝶阀341是一种双偏心蝶阀，具有以下主要规格：2. 通径范围：DN50~DN2000；3. 工作压力：PN1.0~PN2.5MPa；4. 泄露等级：零漏；5. 适用温度：-40℃~200℃；6. 驱动方式：手动、电动、气动等；7. 主要材质：铸铁、碳钢、不锈钢等。

特点：1. 结构紧凑、体积小、重量轻，便于安装和维护；2. 双偏心设计，密封性能好，耐高压；3. 采用优质的材料，具有较强的耐腐蚀性和耐磨性；4. 高度可靠的密封结构，零泄漏，安全可靠；5. 响应灵敏，导流性好，流量控制精准。

特点：1. 三偏心设计，密封性能更优，耐高温、高压；2. 采用先进的密封材料，具有较长的使用寿命；3. 结构简单、维护方便，适用于各种工况；4. 在高温、高压下依然保持稳定的流量控制；5. 可选配多种驱动方式，满足不同用户需求。

总结：无论是法兰蝶阀341还是371，都是高品质的流体控制阀门，具有优异的性能和稳定的使用效果。

用户在选择时，应根据实际工程要求和流体介质特性进行合理选型，以确保阀门的正常运行和安全使用。

在安装和维护过程中，应严格按照说明书进行操作，确保阀门的正常性能和使用寿命。

第二篇示例：法兰蝶阀是一种常用的阀门，用于控制流体在管道中的流动。

法兰蝶阀341和371是两种常见的规格，本文将对它们的规格进行详细说明。

首先我们来看法兰蝶阀341的规格。

该阀门是一种双偏心蝶阀，主要用于控制低压水和气体流体的流动。

其主要特点包括：1. 材质：法兰蝶阀341通常采用铸铁或不锈钢制造，具有较强的耐腐蚀性和耐磨性。

2. 动作方式：该阀门采用手动、电动或气动控制方式，可以根据实际需要进行选择。

双偏心软密封蝶阀结构及原理

双偏心软密封蝶阀结构及原理一，双偏心软密封蝶阀概述软密封蝶阀通常也是中线蝶阀，它的驱动方式常见的有手柄、涡轮、气动、电动这四种。

连接形式有对夹式和法兰式两种常见的。

软密封蝶阀的命名是因为其密封面材质。

“软密封蝶阀在哪些场合使用”这个问题，影响因素就是软密封蝶阀的密封面材质。

双偏心软密封蝶阀的密封面材质常见的有EPDM三元乙丙橡胶、NBR丁腈橡胶、PTFE聚四氟乙烯三种，这三种密封材质适应介质是不一样的，对应的蝶阀使用场合就不相同，EPDM三元乙丙橡胶，适用温度-40~120℃，适用介质包括水、蒸汽等弱酸碱性介质，其优点是耐臭氧、耐热、耐老化，以三元乙丙橡胶为密封面的软密封蝶阀目前被广泛用于建筑、发电、水利等领域。

NBR丁腈橡胶，适用温度-30~90℃，适用介质有水、油品、废液等。

其优点是耐油性好，耐磨耐热，粘接力强；缺点是不耐低温、耐臭氧性差，绝缘性能低劣，弹性稍低。

以丁腈橡胶为密封面的软密封蝶阀被用于过润滑油、机油类，航空、汽车、印刷、纺织和机械制造业等领域。

PTFE聚四氟乙烯，适用温度-196~200℃，适用介质是一些腐蚀性液体，其优点是耐热、耐寒性优，耐一般化学药品溶剂和几乎所有液体。

以聚四氟乙烯为密封面的软密封蝶阀目前被广泛应用于化工、石化、炼油、化纤、有色冶炼等领域。

二，双偏心软密封蝶阀结构原理双偏心结构是在设计过程中，圆盘偏离密封中心线表面形成第一个偏心;阀杆偏离管道中心线，形成第二偏心距;两个偏心结构使阀门密封对打开和关闭。

圆盘在工艺过程中旋转的角度越小，便于座椅的拆卸，减少摩擦，从而延长阀门的使用寿命。

三，双偏心软密封蝶阀产品特点软密封蝶阀通常特点有体积小、重量轻、密封性能优良，可以做的零泄漏。

软密封蝶阀可以在不同的场合使用，需要我们根据自己的工况来选择使用哪一种密封材质的软密封蝶阀。

1。

蝶板采用流线型设计，阀门阻力小，压力损失小。

双向蝶阀-D342H双向蝶阀

蝶阀>>双向蝶阀>>双向蝶阀产品详细信息阀门的安装维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。

第一节安装阀门安装的质量、直接影响着使用，所以必须认真注意。

（一）方向和位置许多阀门具有方向性，例如截止阀，节流阀，减压阀、正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。

第一节安装阀门安装的质量、直接影响着使用，所以必须认真注意。

（一）方向和位置许多阀门具有方向性，例如截止阀，节流阀，减压阀、止回阀等，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。

一般阀门，在阀体上有方向标志；万一没有，应根据阀门的工作原理，正确识别。

截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。

这就是截止阀为什么不可安反的道理。

其它阀门也有各自的特性。

阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。

最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。

落地阀门手轮要朝上，不要倾斜，以免操作别扭。

靠墙机靠设备的阀门，也要留出操作人员站立余地。

要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。

闸阀不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。

同时更换填料极不方便。

明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。

升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。

旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。

减压阀要直立安装在水平管道上，各个方向都不要倾斜。

（二）施工作业安装施工必须小心，切忌撞击脆性材料制作的阀门。

安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。

中心蝶阀、单、双、三偏心蝶阀有什么区别

中心蝶阀、单、双、三偏心蝶阀有什么区别？来源：发布时间：2007-6-20 8:50:37 浏览次数：386 双击滚屏一、中心蝶阀该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。

结构简单、制造方便。

常见的衬胶蝶阀即属于此类。

缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。

为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。

二、单偏心蝶阀为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。

三、双偏心蝶阀在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。

其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。

双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。

刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

但因为其密封原理属位置密封构造、即蝶板与阀座的密封面为线接触、通过蝶板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高（特别是金属阀座）、承压能力低、这就是为什么传统上人们认为蝶阀不耐高压、泄漏量大的原因。

四、三偏心蝶阀要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。

为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。

其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。

蝶阀基本知识

有驱动装置旳阀门，应在使用驱动装置旳情况下试验。如技术要求上要求有关闭力矩要求时，需用测力扳手测关闭力矩。
密封试验应在阀门总装后旳强度试验后进行，因为不但要检验阀门旳关闭密封性，还应检验填料及中法兰垫片旳密封性。
50
阀门旳试验
上密封试验一般在强度试验时一并进行。试验时将阀杆升高到极限位置，使阀杆与阀盖密封面紧密接触，将填料压盖松开后检验其密封性。
蝶阀旳分类
按阀体材料分类
非金属蝶阀——如陶瓷蝶阀、塑料蝶阀等。金属蝶阀——如铸铁蝶阀、铸钢蝶阀、低合金钢蝶阀、高合金钢蝶阀、铜合金蝶阀、铝合金蝶阀、镍合金蝶阀等。
6
蝶阀旳分类
按密封副材料分类
软（橡胶）密封蝶阀——密封副：橡胶/金属或橡胶/橡胶。
软（PTFE）密封蝶阀——密封副：PTFE/金属。金属密封蝶阀——密封副：金属/金属。空气调整蝶阀——非密封型。
29
蝶阀旳构造型式
当关闭蝶阀时，经过阀板旳转动，阀板旳外圆密封面逐渐接近并挤压阀座，使其产生弹性变形而形成弹性力作为密封比压确保蝶阀密封。
30
蝶阀旳构造型式
双偏心蝶阀简图一：
双轴，密封圈压在阀板上。优点：密封圈压缩量可调，
装配以便，可在线更换密封圈。缺陷：密封圈受介质冲刷严重，双向承压性能较单轴差，阀门流量特性不如密封圈压在阀体上好。
18
蝶阀旳构造型式
双轴无销构造：
19
蝶阀旳构造型式
双轴无销构造优缺陷：
优点：降低了泄漏点，装配工艺简朴，拆解轻易。缺陷：阀板、阀杆加工工艺较复杂，要求加工精度高，阀板阀杆间隙造成手柄传动旳阀门难以完全关到位，严重时影响密封性能，阀杆为悬臂梁构造，承压能力较低。

蝶阀型号表示方法

125D42X ：手动双偏心法兰蝶阀125D3（6、9）42X：蜗（气、电）动双偏心法兰蝶阀125D41X ：手动单偏心法兰蝶阀125D3（6、9）41X ：蜗（气、电）动单偏心法兰蝶阀125D43H ：手动三偏心法兰蝶阀（硬密封）125D3（6、9）43H ：蜗（气、电）动三偏心法兰蝶阀（硬密封）125D71X 手动中线型对夹式蝶阀125D3（6、9）71X 蜗（气、电）中线型对夹式蝶阀125D3（6、9）73H 蜗（气、电）三偏心对夹式蝶阀（硬密封）125BD71（F4）X 耐腐蚀衬氟（包胶）对夹式蝶阀产品型号一览表美式法兰蝶阀美式法兰伸缩蝶阀法兰蝶阀法兰伸缩蝶阀蜗动FD347X-10 蜗动SFD347X-10 蜗动D341X-10 蜗动SD341X-10电动FD947X-10 电动SFD947X-10 电动D941X-10 电动SD941X-10管网GFD947X-10 管网GSFD947X-10 管网GD941X-10 管网GSD941X-10防盗FDS347X-10 防盗SFDS347X-10 防盗DS341X-10 防盗SDS341X-10长杆蜗动CFD347X-10 长杆蜗动CSFD347X-10 长杆蜗动CD341X-10 长杆蜗动CSD341X-10长杆电动CFD947X-10 长杆电动CSFD947X-10 长杆电动CD941X-10 长杆电动CSD941X-10三偏心四氟密封法兰蝶阀三偏心硬密封法兰蝶阀对夹式蝶阀蜗动D343F-16C 蜗动D343H-16C 手动D71X-10 D71J-10气动D643F-16C 气动D643H-16C 蜗动D371X-10 D371J-10电动D943F-16C 电动D943H-16C 气动D671X-10 D671J-10速开阀KTOD643F-25C 速开阀KTOD643H-25C 电动D971X-10 D971J-10速闭阀KTCD643F-25C 速闭阀KTCD643H-25C 管网GD971X-10 GD971J-10防盗GDS971X-10 GDS971J-10长杆蜗动CD343F-16C 长杆蜗动CD343H-16C 长杆蜗动CD371X-10 CD371J-10长杆电动CD943F-16C 长杆电动CD943H-16C 长杆电动CD971X-10 CD971J-10。

偏心蝶阀原理

偏心蝶阀原理
偏心蝶阀是一种常用的控制阀，它的原理和结构设计使其在工业生产中具有广泛的应用。

本文将介绍偏心蝶阀的原理，包括其结构特点、工作原理和应用范围。

首先，偏心蝶阀的结构特点是由阀体、阀板、阀杆和执行机构组成。

阀体是阀门的主要部分，阀板是阀门的控制部分，阀杆是连接阀板和执行机构的部分，执行机构是控制阀门开关的部分。

这些部分共同协作，实现了偏心蝶阀的控制功能。

其次，偏心蝶阀的工作原理是通过阀板的旋转来控制介质的流动。

当阀板旋转到一定角度时，阀门就会打开或关闭，从而实现对介质流动的控制。

这种工作原理使得偏心蝶阀具有快速开关、操作简便的特点。

最后，偏心蝶阀的应用范围非常广泛，主要用于控制各种介质的流动，如水、气体、蒸汽等。

它在石油化工、电力、冶金、化工等行业都有着重要的应用，是一种非常常见的控制阀。

总之，偏心蝶阀是一种结构简单、工作可靠、应用广泛的控制阀，其原理和工作特点使其在工业生产中发挥着重要作用。

希望本文能够帮助读者更好地了解偏心蝶阀的原理和应用。

蝶阀介绍参考资料

PN2.5\PN6\PN10\PN16\PN20 DN300~DN3000
偏心蝶阀
TBG（PTFE阀座） 150LB、300LB 2“~16” -196℃超低温应用于空气化工及LNG低温工况
双偏心蝶阀
主要应用领域
✓ 石油化工 ✓ 造船 ✓ 冶金 ✓ 煤化工 ✓ 天然气 ✓ 空气化工
三偏心蝶阀
蝶阀结构类型
蝶阀
按
按
按
按
按
按
按
连
适
执
密
应
适
结
接
用
行
封
用
用
构
方
温
机
形
功
压
分
式
度
构
式
能
力
分
分
分
分
分
分
中线
双偏心
三偏心
对凸法焊夹耳兰接式式式式
手电气液动动动动
软密封
金属密封
切调节断节流
低中高压压压
超低温
低温
常温
高温
超高温
蝶阀类型
PONHAN目前生产三大系列蝶阀：
三偏心蝶阀
Triple Offset/Non-Rubbing
阀杆轴线偏离蝶板密封面1
蝶板的旋转轴偏离蝶板中心2
密封面角度中心线偏离阀体通道中心3
3个偏心使得密封副在开启的瞬间立即脱离，完全消除了阀门在开启过程中
密封副间的机械摩擦。
2
3
三偏心蝶阀密封副之间的密封比压由
常规蝶阀的阀座弹性挤压改为外加于
2”~120” (DN50~DN3000)
压力等级： 150LB ~ 600LB

蝶阀结构介绍

双偏心蝶阀开启、关闭原理图
双偏心蝶阀
双偏心测装式低温蝶阀。
双偏心蝶阀
双偏心蝶阀结构总图
双偏心蝶阀
双偏心橡胶软密封结构。
双偏心蝶阀
双偏心PTFE软密封结构。
双偏心蝶阀
双偏心金属硬密封结构。
双偏心蝶阀
双偏心PTFE防火软密封结构。
三偏心蝶阀
三偏心蝶阀
三偏心蝶阀
三个偏心
阀板回转中心与阀板密封面形成一个尺寸偏差a，与阀体中心线形成一个尺寸偏差b，另外阀体中心与阀体密封面中心形成一个角度偏差值β.
三偏心蝶阀
结构特征
蝶板多层次密封面“ 金属+石墨”、“金属+PTFE”两种。
阀体密封面“堆焊”或“本体”两种形式。
三偏心蝶阀
密封原理
三偏心密封蝶阀处于完全开启状态时其阀板密封面会完全脱离阀座密封面，并且在阀板密封面与阀座密封面之间形成一个与双偏心密封蝶阀相同的间隙y。由于β偏置角的形成使长、短半径转动的阀板大、小半圆上，阀板密封面转动轨迹的切线与阀座密封面形成θ1角和θ2角，使阀板启闭时密封面相对于阀座密封面渐出脱离和渐入压紧，从而彻底消除了阀板启闭时密封副两密封面之间的机械磨损各擦伤。
蝶阀结构介绍
2008.01.01
一、蝶阀概述
蝶阀是用圆盘式启闭件往复回转 90度左右来开启、关闭和调节流体通道的一种阀门。
优点
结构简单，体积小，重量轻，材料耗用省，安装尺寸小，驱动力矩小，操作简便、迅速，而且还可同时具有良好的流量调节功能和关闭密封特性。
二、蝶阀结构分类
蝶阀结构分类
三偏心蝶阀关闭状态图
谢谢观看！
中线蝶阀单偏心蝶阀双偏心结构特点：

D341J-10

产品型号：D341J-10产品名称：法兰衬胶蝶阀公称压力：Mpa壳体材质：铸铁产品用途：D341J蜗抡转动法兰衬胶蝶阀--我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

产品特点：1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

法兰衬胶蝶阀的详细资料：◆结构图片部件列表：1、阀体2、阀座3、蝶板4、阀杆◆用途：密封圈材料代号适用温度适用介质NR ≤85℃水、空气、酸碱类CR ≤85℃水、煤气、酸碱类NBR ≤100℃水、油品CPDM ≤120℃水、蒸汽、一般酸碱类FKM ≤150℃水、蒸汽、强酸碱类◆衬胶法兰蝶阀主要尺寸参数：公称通径DNLmmDmmD1mmn-d（mm）H1mmH2mm质量PN1.6 PN1.650 108 165 125 4-18 4-18 91 120 8 65 112 185 145 4-18 4-18 104 140 11.5 80 114 200 160 8-18 8-18 107 150 12.5 100 127 220 180 8-18 8-18 135 165 23 125 140 250 210 8-18 8-18 129 190 40.5 150 140 285 240 8-22 8-22 131 205 46.5 200 152 340 295 8-22 12-22 177 2550 61 250 165 395 350 12-22 12-26 206 270 73.5 300 178 445 400 12-22 12-26 220 320 103 350 190 505 460 16-22 16-26 264 358 120 400 216 565 515 16-26 16-30 298 400 217450 222 615 565 16-26 - 327 420 242 500 229 671 620 20-26 - 352 480 279 600 267 780 725 20-30 - 446 560 396 700 292 895 840 24-30 - 486 610 596。

法兰蝶阀安装、操作、维护手册

注意：安装、使用、维护前务必请阅读本《手册》法兰密封蝶阀安装、操作、维护手册一、概述本蝶阀系我厂最新研制的软密封双偏心法兰蝶阀，主要适用于水电，钢厂冶炼、造纸、化工、饮食等部门供排水用，尤为适用自来水管路上作为截断和调节流量设备使用。

二、结构特征与工作原理：1、构新颖，外形美观；偏心设计阀杆与轴中心线与密封面的偏心可以使密封圈不受阀杆影响而与阀座密封面形成良好的接触面，阀杆中心线与蝶板轴心的偏心，可防止在接近全开20%的范围内，密封面之间一直是接触的，有效地减轻了开启力矩。

用非对称椭圆弧密封面代替传统球形密封面，方便阀板的开关，大大降低阀座轴水管力，减少密封面的磨损，让蝶阀启闭省力。

2、设计合理，装拆容易，安装方便、便于维修；操作方便，维修简便，可任意更换密封面3、密封性能好，采用分段压块或者整体压圈,密封比压均匀，密封可调，完全实现零泄漏；4、设置多级定位装置，使用安全可靠；<a> 手动装置设置开和关定位装置，开关90°准确；<b> 阀腔铸造有定位挡块，蝶板关闭限位，杜绝了蝶阀板360°旋转的弊端；<c> 电动装置具备有开关行程控制和过力矩保护；5、选材精致，性能优越：<a> 阀轴材质2Cr13不锈钢,不生锈无卡涩；<b> 蝶阀密封面焊不锈钢带（或焊铜），使得密封面耐磨，光洁永不生锈，彻底根治了蝶板球墨铸铁密封面产生水垢的问题；<c> 阀座密封圈采用派克橡胶密封件,材质为丁晴橡胶、三元乙丙橡胶等；<d> 密封调节螺栓，螺母材质为不锈钢。

6、操作方便，启闭灵活：蝶板采用偏置结构，蝶板密封面和阀座密封圈配阀轴轴套复合材料，磨擦系数小；轴向磨擦力矩小；由于蝶板采用偏置结构，蝶板密封面和阀座密封圈配合运动轨迹优化设计，密封力矩小；因而启闭小。

7、动方式有手柄、手轮、电动、气动、电液推杆驱动，并配有相应的减速传动机构，其中电动、电液推杆等还可以装4－20mA阀位信号发生器，可以实现远程控制和微机控制，满足现代企业自动化的要求。

蝶阀

蝶阀的优点：蝶板厚度是唯一对流体介质产生阻力的因素，因此压力降很小，具有很好的流量控制特性。

1、从连接方式上分类，蝶阀可以分成对夹式蝶阀、法兰式蝶阀。

AB、法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

2、从内部结构上分类，蝶阀可以分成同心蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀。

AB、单偏心蝶阀：为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多C阀。

刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

法兰式双偏心软密封蝶阀驱动方式示意图：常规产品有手动、电动、气动等传动方式。

其中，手动有手轮和方头型、带开关电信号型，电动、气动传动方式的驱动装置还分有:开关型和调节型，根据用户要求，驱动装置内的手动方式，可外接加长传动杆。

法兰式双偏心软密封蝶阀密封结构图：法兰式双偏心软密封蝶阀主要零部件材质：法兰式双偏心软密封蝶阀的结构特征：1.当开启阀门时，只需阀板旋转很小的转角，阀板即迅速脱离阀座，密封副的磨损行程非常小，从而有效地提高了阀门的使用寿命。

2.阀门开启过程中，阀板呈现既旋转又逐渐加大位移量的偏移。

3.阀板在全开位置时，阀板密封面与阀体的阀座完全脱离，不会受到阀座的压力。

蝶阀的分类

蝶阀的分类蝶阀是一种常见的工业阀门，广泛应用于流体管道系统中。

根据其特点和用途的不同，蝶阀可以分为以下几类。

一、按结构形式分类1. 中线式蝶阀：中线式蝶阀的阀体和阀盘中线一致，阀体中心的孔径与管道中心孔径一致，流体通过时不会产生波动和阻力，具有较低的压力损失。

这种蝶阀结构简单、重量轻、操作方便，广泛应用于一般工况下的流体控制。

2. 双偏心蝶阀：双偏心蝶阀的阀盘与阀体中心线不重合，同时还有一个偏离中心线的偏心轴。

这样的结构可以减小阀盘与阀座之间的摩擦力，提高密封性能，适用于高温、高压、高速流体控制。

3. 三偏心蝶阀：三偏心蝶阀在双偏心蝶阀的基础上增加了阀盘的倾斜角度，使阀盘在开启或关闭时不会与阀座接触，从而减少了磨损和密封面的磨损。

这种蝶阀适用于高温、高压、腐蚀性流体的控制。

二、按工作方式分类1. 手动蝶阀：手动蝶阀是通过手动操作实现开关控制的。

它通常配备手动操作杆或手轮，可以手动旋转阀盘，改变流体的通断和流量。

手动蝶阀结构简单、价格低廉，适用于一般工况下的流体控制。

2. 气动蝶阀：气动蝶阀是通过气动装置实现开关控制的。

当气动装置接收到控制信号时，通过气压力传递，推动活塞杆或齿轮，从而转动阀盘。

气动蝶阀具有快速响应、自动化程度高的特点，广泛应用于自动化控制系统。

3. 电动蝶阀：电动蝶阀是通过电动机驱动实现开关控制的。

电动蝶阀通常配备电动执行器，可以通过电动执行器的旋转或线性运动，转动阀盘，实现流体的通断和调节。

电动蝶阀适用于需要远程控制和调节的场合。

三、按密封形式分类1. 面密封蝶阀：面密封蝶阀的密封性能主要依靠阀座和阀盘的接触密封。

阀座和阀盘的接触面通常采用金属硬密封或弹性材料密封。

这种蝶阀密封可靠，适用于高温、高压、腐蚀性流体的控制。

2. 线密封蝶阀：线密封蝶阀的密封性能主要依靠阀座和阀盘的线接触密封。

阀座和阀盘的接触线通常采用聚四氟乙烯、橡胶等材料。

线密封蝶阀密封性能较面密封蝶阀差，适用于低温、低压、不要求严格密封的场合。

阀的连接形式

阀门的常用连接型式蝶阀： (2)闸阀 (3)截止止回阀 (3)疏水阀 (5)旋塞 (5)安全阀 (5)节流阀 (6)球阀 (6)自闭阀 (6)防浪阀 (7)止回阀 (7)溢气阀 (7)单向阀 (8)泄放阀 (8)释放阀 (9)放泄阀 (9)压力表阀 (9)快关阀 (9)通海阀 (10)消防阀 (10)蝶阀：GB/T 3036-1994 船用中心型蝶阀、GB/T 3037-1994 船用双偏心型蝶阀中心型蝶阀：GB/T 3036-1994双偏心型蝶阀GB/T 3037-1994闸阀GB/T465-95 法兰铸铁闸阀、GB/T466-95 法兰铸钢闸阀、GB/T467-95 法兰青铜闸阀、CB/T 3955-2004 法兰不锈钢闸阀、CB/T 3591-1994 法兰球铁油轮闸阀、CB* 3124-1982 Pg16内螺纹青铜闸阀油轮闸阀CB/T 3591-1994内螺纹青铜闸阀CB* 3124-1982截止止回阀GB/T 1853-2008 船用法兰铸钢舷侧截止止回阀、GB/T 1241-2008 船用外螺纹锻钢截止止回阀、GB/T 1848-1984 船用内螺纹青铜截止阀、GB/T 1951-2008 船用低压外螺纹青铜截止阀、GB/T 1953-1984 船用低压外螺纹青铜截止止回阀、CB/T 3196-1995 法兰铸钢海水截止阀、CB/T309-2008 船用内螺纹青铜截止阀、CB/T 3197-1995 法兰铸钢海水截止止回阀、CB/T 598-1990 带底部法兰外螺纹青铜直角截止阀舷侧截止止回阀GB/T 1853-2008外螺纹锻钢截止止回阀GB/T 1241-2008船用低外压外螺纹青铜截止阀GB/T 1951-2008内螺纹青铜截止阀GB/T 1848-1984船用低压外螺纹青铜截止止回阀GB/T 1951-2008海水截止阀CB/T 3196-1995内螺纹青铜截止阀CB/T 309-2008外螺纹青铜直角截止阀CB/T 598-1990J类法兰铸铁1.0MPa疏水阀P≤4，DN15的A型（直通）黄铜制疏水阀：黄铜疏水阀CB*3297-87 A0.4-15T6＜P≤16，DN32的B型（直角）可锻铸铁制疏水阀可锻铸铁制疏水阀CB*3297-87 B1.6-32K旋塞CB/T 4029-2005 J类法兰青铜安全阀CB/T 304-92CB/T3022-94外螺纹安全阀CB/T 314-1994球阀CB/T 3191-1992自闭阀CB/T 3265-1994CB/T3778-1999测深自闭阀CB/T 3475-1992 防浪阀、可闭立式防浪阀公称压力为0.1MPa，公称通径为50mm，法兰连接尺寸按GB/T569规定的铸钢直通防浪阀防浪阀CB/T3476-92 A50G公称压力为0.1MPa，公称通径为50mm，法兰连接尺寸按GB/T2501规定的青铜直角防浪阀防浪阀CB/T3476-92 BS50Q止回阀CB/T 3478-1992公称通径为80mm，法兰连接尺寸按GB/T569规定的软密封铸铁吸入止回阀吸入止回阀CB/T3478-92 R80T公称压力为80mm，法兰连接尺寸按GB/T2501规定的软密封铸铁吸入止回阀吸入止回阀CB/T3478-92 BS80T公称压力为80mm，法兰连接尺寸按GB/T569规定的硬密封铸铜吸入止回阀吸入止回阀CB/T3478-92 Y80HCB/T 3819-1999 板式止回阀溢气阀单向阀CB/T 3823-1998标记方法：C AY-H*+通径+连接型式C：船用AY：液控单向阀：A1Y：内泄式、A2Y：外泄式H：公称压力：31.5MPa*：开启压力：a：0.04 MPa、b：0.4 MPa连接型式：L：螺纹连接、B：板式连接、F：法兰连接标记示例：公称通径为10mm，开启压力为0.04 MPa螺纹连接的内泄式，公称压力为31.5 MPa的单向阀：单向阀CB/T3823-98 CA1Y-Ha10L泄放阀CB/T 3841-2000释放阀CB/T 3843-2000 压力释放阀放泄阀CB/T 601-1992CB/T 4024-2005 J压力表阀快关阀GB/T 5744-2008 船用快关阀、CBM 1104-1982 船用气动燃油快关阀通海阀CBM 1041-1981消防阀CB/T 4032-2005 J。

偏心蝶阀的定义

四、双偏心蝶阀
上法兰填料
该类蝶阀的蝶板从 0° ～90° 开启时，蝶板的密封面会比单偏心密封蝶阀更快地脱离阀座密封面。当蝶板从0° 转至8° ～12° 时，蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座密封面之间相对机械磨损、挤压降低，蝶阀的密封性能及寿命大大提高了。
蝶板架低泄漏填料
不仅消除了常规偏心蝶阀中因弹性阀座弹
性材料老化、冷流、弹性失效等因素造成的密封副两密封面之间的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而后使三偏心密封蝶阀的密封性能改善，使其使用寿命大大提高。
加长轴承刚性阀体多层密封副
六、产品标准
偏心蝶阀的定义
特尔控股集团有限公司
技术工程部潘修文
一、简述
蝶阀的“三偏心” 第一偏心a(h)：阀轴的回轴线与密封面的一个偏值第二偏心b(e)：阀轴的回轴线与阀体通道轴线的一个偏值第三偏心β (3)：阀座的回轴线与阀体通道轴线的一个角度值采取三偏心是为了使碟板上的密封面与阀体密封面在阀门开启和关闭时迅速脱离和接触，减小摩擦，减小扭矩，增加密封面寿命。本产品广泛适用于石油、化工、天然气、煤气管道输送、工业水处理、船舶工业等。（优点：1、体积小、重量轻2、启闭迅速、操作扭矩小3、实现开启无磨损、使用寿命长4、更便于维护）
四、双偏心蝶阀
蝶板回转轴线（即阀杆轴线）与蝶板密封截面偏置一个尺寸a，并与阀体通道轴线偏置一个尺寸b,由于在单偏心密封蝶阀的基础上将蝶板回转轴线与阀体通道轴线再偏置一个尺寸b, 当双偏心蝶阀处于全开状态时，其蝶板密封面
会完全脱离阀座密封面，并形成更大的间隙y,
使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板密封面转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，蝶板密封面相对阀座密封面有一个渐出脱离和渐入挤压的作用，从而降低了启闭时蝶板和阀座之间的机械磨损和擦伤。

蝶阀介绍

三偏心蝶阀
64寸150LB(DN1600 PN20) 大口径金属密封蝶阀双向气泡级零泄漏,
阀体LCB,阀瓣CF8,应用于中国寰球工程四川乙烯项目-46℃低温工况。
三偏心蝶阀
36 寸 900LB 高压大口径金属密封蝶阀,应用于陕西化工延边中煤榆林能源化工靖边能源化工综合利用煤制甲醇项目。
层或实心密封开启瞬间即脱离的阀座密
封面适用于多种连接方式阀体
结构
三偏心蝶阀三种密封面结构可供客户选择
PPTPTFFTEEFE
三偏心蝶阀
➢很多进口阀门密封圈和阀座密封面单配，当密封圈损坏时，密封圈不易更换，但是PONHAN的三偏心蝶阀，密封圈采用专用磨床，批量加工，可以任意互换，维修方便！
阀门轴的驱动转矩产生，不仅消除了
常规蝶阀中弹性阀座弹性老化，冷流，
1
弹性失效等因素造成的两密封面之间
密封比压降低和消失，而且可以通过
对外加驱动转矩的改变，实现对其密
封比压的任意调整，从而使其密封性能得到大大的提高。
三偏心蝶阀
符合ISO标准的法兰防吹出的单轴设计易拆卸的蝶板密封环既紧密密封,又防火的多
2”~120” (DN50~DN3000)
压力等级： 150LB ~ 600LB
主体材料: 锻钢，碳钢，不锈钢
内件材料: 17-4PH, F316, PTFE、橡胶等
连接形式: WAFER、LUG、 DOUBLE FLANGE
执行机构: 手柄，齿轮，电动，气动装置
双偏心蝶阀
ISO5211标准的上法兰 316+PTFE复合轴承低扭矩、低摩擦双向气泡级密封零泄漏便于拆卸维修的阀座双偏心PTFE阀座比国外进
国外也只有少数几个厂家具备设计制造能力。

蝶阀的分类

蝶阀的分类1．按结构形式分类(1)中心密封蝶阀(2)单偏心密封蝶阀(3)双偏心密封蝶阀(4)三偏心密封蝶阀2．按密封面材质分类(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。

密封副由金属硬质材料对金属硬质材料构成。

3．按密封形式分类(1)强制密封蝶阀1)弹性密封蝶阀。

密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生2)外加转矩密封蝶阀。

密封比压由外加于阀门轴上的转矩产生(2)充压密封蝶阀。

密封比压由阀座或阀板上的弹件密封元件充压产生(3)自动密封。

4．按工作压力分类(1)真空蝶阀。

工作压力低于标堆大气历的蝶阀。

(2)低压蝶阀。

公称压力PN＜1．6MPa的蝶阀。

(3)中压蝶阀。

公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压蝶阀。

公称压力PN为10。

0--80．0MPa的蝶阀。

(5)超高压蝶阀。

公称压力PN＞100MPa的蝶阀。

5．按工作温度分类(1)高温蝶阀。

t＞450 C的蝶阀(2)中温蝶阀。

120 C＜t＜450 ℃的蝶阀(3)常温蝶阀。

一40C＜t<；120 C的蝶阀(4)低温蝶阀。

一100＜t＜一40 C的蝶阀(E)超低温蝶阀。

t＜一100 C的蝶阀6．按连接方式分类(1)对夹式蝶阀。

(2)法兰式蝶阀。

(3)支耳式蝶阀。

(4)焊接式蝶阀。
