节理统计分析方法玫瑰花图分析法
➢ 节理统计分析 对节理十分发育的岩层，根据野外对节理产状的
测量，编制各种节理统计分析图表，以确定节理的密 集程度及主导方向。 1） 节理玫瑰花图（走向玫瑰花图 、倾向玫瑰花图 ）
编制方法： （以走向密度玫瑰花图为例） ▪ 将原始产状数据整理成表
▪ 画半圆，标出方向刻度
▪ 以一定线段长度代表节理条数，按划分的小区间取平均走 向自圆心按比例作相应长度的线段。
▪ 连接各线段端点（如某小区间节理条数为零，线段端点在 圆心）
玫瑰花图分析
花瓣越宽表明节理走向变化范围越大， 花瓣越长表示该方向上的节理数量多
倾向密度玫瑰花图 （以一定线段长度代表节理
倾向倾角玫瑰花图 （以圆半径长代表90度倾角）
作业：
某工程边坡4号点，实测 节理倾向、倾角、密度的 统计资料如表。
绘制节理倾向-密度及 倾向-倾角玫瑰花图。
现设计的路堑坡面产状为 310 5600 试分析上述节理对边坡稳 定的影响。
测量，编制各种节理统计分析图表，以确定节理的密 集程度及主导方向。 1） 节理玫瑰花图（走向玫瑰花图 、倾向玫瑰花图 ）
编制方法： （以走向密度玫瑰花图为例） ▪ 将原始产状数据整理成表
▪ 画半圆，标出方向刻度
▪ 以一定线段长度代表节理条数，按划分的小区间取平均走 向自圆心按比例作相应长度的线段。
▪ 连接各线段端点（如某小区间节理条数为零，线段端点在 圆心）
玫瑰花图分析
花瓣越宽表明节理走向变化范围越大， 花瓣越长表示该方向上的节理数量多
倾向密度玫瑰花图 （以一定线段长度代表节理
倾向倾角玫瑰花图 （以圆半径长代表90度倾角）
作业：
某工程边坡4号点，实测 节理倾向、倾角、密度的 统计资料如表。
绘制节理倾向-密度及 倾向-倾角玫瑰花图。
现设计的路堑坡面产状为 310 5600 试分析上述节理对边坡稳 定的影响。
实验11 编制节理玫瑰花图
同样的作法，利用平均倾向和平均倾角数值在同一个 圆中编制节理倾角玫瑰花图。用平均倾向找出节理在圆周 上的方位，以平均倾角为半径，由圆心至圆周为0~90°。
作走向玫瑰花图时，将南西和南东都换算成北东和北 西，编图时只用半圆即可。
（三）选取一定长度的线段代表一条节理，然后按比例将数目
最多的那一组节理的线段长度为半径作圆，过圆心作南北线及 东西线，并在圆周上以10°为单位标明方位角。
（四）按每一组的平均倾向，分别自圆心引半径，半径的长度
为该组节理数目。 （五）用直线将各半径之端点顺序联接。若相邻的一组为0条， 则应与圆心联接。

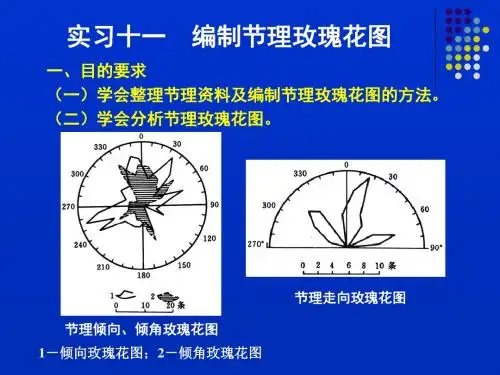

实习十一Βιβλιοθήκη 编制节理玫瑰花图一、目的要求 （一）学会整理节理资料及编制节理玫瑰花图的方法。 （二）学会分析节理玫瑰花图。
节理走向玫瑰花图 节理倾向、倾角玫瑰花图 1－倾向玫瑰花图；2－倾角玫瑰花图
二、方法步骤（以节理倾向玫瑰花图为例） （一）资料的整理 制作节理统计表按倾向每隔10°为一组。 （二）统计每组的节理个数，求出每组的平均倾向及平均倾角。
实验七、编制和分析节理玫瑰花图
未来展望
探索应用领域
节理玫瑰花图作为一种重要的地质分 析工具，在岩土工程、地质灾害防治 等领域具有广泛的应用前景。未来我 们可以进一步探索节理玫瑰花图在这 些领域的应用，提高相关工程的安全 性和稳定性。
完善编制方法
随着科学技术的不断发展，我们可以 探索更加先进、高效的节理玫瑰花图 编制方法，提高编制效率和准确性。 同时，我们也可以尝试将其他相关技 术引入节理玫瑰花图的编制和分析中 ，例如GIS技术、数值模拟技术等。
编制流程不够规范
在编制节理玫瑰花图的过程中，可能存在一些不规范的操作，例如数据筛选、处理和绘图等环节。为了提高节理玫瑰 花图的准确性和可靠性，我们需要制定更加规范的编制流程，并严格按照流程进行操作。
实验内容不够全面
本次实验主要关注了节理玫瑰花图的编制和分析，但实验内容还可以更加全面，例如增加对不同类型岩 体、不同地质环境下的节理玫瑰花图的分析等。
通过观察节理玫瑰花图上的摩擦系数值， 可以了解节理面的粗糙程度和摩擦力大小 ，进一步分析岩体的稳定性。
03
实验步骤
收集数据
收集岩石或岩层的节理走向、节理倾角和节理厚度 的数据。
确定测量点的位置和数量，以确保数据的代表性和 准确性。
使用测量工具进行实地测量或参考已有的地质资料 。
编制节理玫瑰花图
分析节理玫瑰花图反映的岩石结构特征
节理走向分析
通过观察节理玫瑰花图中各方向的节理走向数量 和变化规律，可以分析岩石的结构特征和形成环 境。
节理倾向分析
通过观察节理倾向在不同方向上的变化规律，可 以推断岩石在形成过程中受到的压力和剪切力的 方向和大小。
节理倾角分析
通过观察节理倾角的大小和分布规律，可以分析 岩石的结构特征和形成环境。
实验七、编制和分析节理玫瑰花图
实验七、编制和分析节理玫瑰花图
一、目的要求 （1）学会整理节理资料和绘制节理玫瑰花图； （2）分析节理玫瑰花图并了解其板造意义； （3）学会编制和分析节理极点图和等密图 二、实验内容 1、绘制节理玫瑰花图（图II-30） （1）资料的整理 。 （2）确定作图的比例尺及座标 （3）找点连线 （4）写上图名和比例尺（图II-30）。 2、节理倾向玫瑰花图。 3、节理倾角玫瑰花图（图II-31） 4、节理玫瑰花图的分析
5、编制节理极点图和 等密图 （1）节理极点图的编 制I-4的天平山8号观测点的节理测量 资料方位间隔加以整理的结果，对其中尚未统计整理的， 应补充整理入表II-3，然后根据整理后的表II-3节理资料 作节理走向玫瑰花图。 2、根据表II-5节理测定的产状资料（共150个节理）， 用极等面积投影网编制节理极点图，进而编制节理等密 图。测点处岩层产状为NE25
02-编制节理玫瑰花图及节理极点图和等密度图-2016-03
（四）节理玫瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫 瑰花图。 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚 反映出不同构造部位的节理与构造（如褶皱和断层）的关系。 综合分析不同构造部位节理玫瑰花图的特征，就能得出局部 应力状况，甚至可以大致确定主应力轴的性质和方向。 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而 倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
节理玫瑰花图的分析
四川峨眉挖断山地质构造略图
某工程区裂隙玫瑰花图
1）每一花瓣愈长，表 明该方位角内出现节
理数目愈多；花瓣愈
宽，说明节理方向的 变化范围愈广。 2）以垂直河流方向的 节理最发育，且倾向
河流下游者居多，据
此可了解勘察区岩体 节理的发育规律。
作
业
根据表10-2节理测定的产状资料，编制节理走向 玫瑰花图及倾向玫瑰花图和倾角玫瑰花图，并进 行分析。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作 一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所 定比例尺定出一点，此点即代表该组节理平均走向和节理数目。 各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为 零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
表2是将表1的天平山8号观测点的节理测量资料按方位间
隔加以整理的结果，对其中尚未统计整理的组，应依表1的数 据补充整理填入表2，然后根据整理后的表2节理资料作节理走 向玫瑰花图及倾向玫瑰花图。
表2
天平山8号观测点节理统计资料
节理玫瑰花图
编制和分析节理玫瑰花图 P9
天平山8好观测点节理走向玫瑰花图 天平山8好观测点节理倾角玫瑰花图
编制和分析节理玫瑰花图
注：为07级作业一例， 统计分区为5度
编制和分析节理玫瑰花图
四、节理极点图的编制
通常在极等面积投影网上编制的，网的圆周方位表示倾向，由0o360o，半径方向表示倾角，由圆心到圆周为0o-90o．作图时，把透明纸 蒙在网上，标明北方，当确定某一节理倾向后，再转动透明纸至东西 向(或南北向)直径上，依其倾角定点，该点称极点，代表这条节理的 产状。为避免投点时转动透明纸，可用与施密特网投影原理相同的极
按上述节理倾向方位角的组，求 出每一组的平均倾角，然后用节理 的平均倾向和平均倾角作图，圆半 径长度代表倾角，由圆心至圆周从 00-900，找点和连线方法与倾向玫瑰 花图相同。
倾向、倾角玫瑰花图一般重叠画 在一张图上。作图时在平均倾向钱 上，可沿半径按比例找出代表节理 数和平均倾角的点，将各点连成折 线即得。可用不同颜色或线条加以 区别(图7-26)。

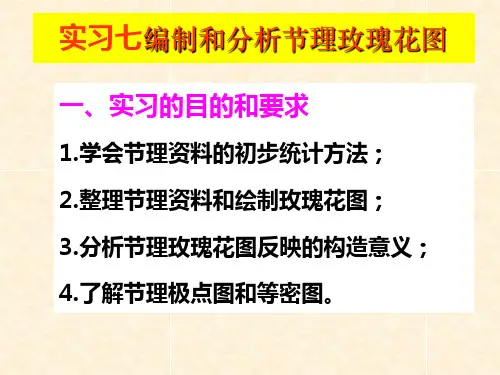

实习七编制和分析节理玫瑰花图
一、实习的目的和要求
1.学会节理资料的初步统计方法； 2.整理节理资料和绘制玫瑰花图； 3.分析节理玫瑰花图反映的构造意义； 4.了解节理极点图和等密图。
编制和分析节理玫瑰花图二来自作图过程说明：1．绘制节理走向玫瑰花图的方法
(1)整理资料：将野外测得的节理走向，换算成北东和北西方向， 按其走向方位角的一定间隔分组．分组间隔大小依作图要求及地 质情况而定，一般采用50或100为一间隔，如分成00-90，100-190 等．然后，统计每组的节理数目，计算每组节理平均走向，把统 计整理好的数值．填入表7-1中。
编制和分析节理玫瑰花图
(3)连线：统计后，大圆内每一小方格“+’中心上 都注上了节理数目，把数目相同的点用连等高线方法 连成曲线(图7-31)，即成节理等值线图．等值线一般 是用节理的百分比来表示，即把小圆面积内的节理数 与大四面积内的节理总数换算成百分比．因小圆面积 是大圆面积的1%，故其节理数亦成比例．如大圆内 的节理数为60条，某一小圆内的节理数为6条，则该 小圆内的节理比值相当于10％．在连等值线时，应注 意圆周上的等值线两端具有对称性(图7-31)。
玫瑰花图、等密度图绘制
下一组相连。
2020/7/2
4、写上图名和比例尺
2020/7/2
（二）绘制节理倾向玫瑰花图的方法
按节理倾向方位角分组，求出各组 节理的平均倾向和节理数目，用圆周方位 代表节理的平均倾向，用半径长度代表节 理条数，作法与节理走向玫瑰花图相同， 只不过用的是整个圆而已。
2020/7/2
（三）绘制节理倾角玫瑰花图的方法
等密图是在极点图的基础上编制的。其 编制步骤如下：
1、在透明纸极点图上作方格网（或在透 明纸极点图下垫一张方格纸），平行E-W 、S-N线，间距等于大圆半径的1/10（图 27）。
2020/7/2
2、用密度计统计节理数
（1）工具 中心密度计 是中间有一小圆的四方 形胶板，小圆半径是大 圆半径的1/10；边缘密 度计是两端有两个小圆 的长条胶板，小圆半径 也是大圆半径的1/10， 两个小圆圆心连线，其 长度等大圆直径，中间 有一条纵向窄缝，便于 转动和来回移动（图27 ）。
2020/7/2
（四）节理玫瑰花图的分析
• 玫瑰花图作法简便，形象醒目，比较清楚地反映出主要 节理的方向，有助于分析区域构造。最常用的是节理走 向玫瑰花图。
• 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上（图25） 。这样就清楚反映出不同构造部位的节理与构造（如褶 皱和断层）的关系。综合分析不同构造部位节理玫瑰花 图的特征，就能得出局部应力状况，甚至可以大致确定 主应力轴的性质和方向。
2020/7/2
编制节理极点图和等密图
一、目的要求 学习、掌握节理极点图和等
密图的编制和分析
2020/7/2
2020/7/2
2020/7/2
施密特网和赖特网
2020/7/2
4、写上图名和比例尺
2020/7/2
（二）绘制节理倾向玫瑰花图的方法
按节理倾向方位角分组，求出各组 节理的平均倾向和节理数目，用圆周方位 代表节理的平均倾向，用半径长度代表节 理条数，作法与节理走向玫瑰花图相同， 只不过用的是整个圆而已。
2020/7/2
（三）绘制节理倾角玫瑰花图的方法
等密图是在极点图的基础上编制的。其 编制步骤如下：
1、在透明纸极点图上作方格网（或在透 明纸极点图下垫一张方格纸），平行E-W 、S-N线，间距等于大圆半径的1/10（图 27）。
2020/7/2
2、用密度计统计节理数
（1）工具 中心密度计 是中间有一小圆的四方 形胶板，小圆半径是大 圆半径的1/10；边缘密 度计是两端有两个小圆 的长条胶板，小圆半径 也是大圆半径的1/10， 两个小圆圆心连线，其 长度等大圆直径，中间 有一条纵向窄缝，便于 转动和来回移动（图27 ）。
2020/7/2
（四）节理玫瑰花图的分析
• 玫瑰花图作法简便，形象醒目，比较清楚地反映出主要 节理的方向，有助于分析区域构造。最常用的是节理走 向玫瑰花图。
• 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上（图25） 。这样就清楚反映出不同构造部位的节理与构造（如褶 皱和断层）的关系。综合分析不同构造部位节理玫瑰花 图的特征，就能得出局部应力状况，甚至可以大致确定 主应力轴的性质和方向。
2020/7/2
编制节理极点图和等密图
一、目的要求 学习、掌握节理极点图和等
密图的编制和分析
2020/7/2
2020/7/2
2020/7/2
施密特网和赖特网
编制和分析节理玫瑰花图或节理等密图
实训八编制和分析节理玫瑰花图或节理等密图一、目的要求1．整理节理资料掌握绘制节理玫瑰花图的内容、步骤和方法。
2．分析节理玫瑰花图反映的构造意义。
3．编制和分析节理极点图和等密图。
二、实训说明（一）绘制节理玫瑰花图节理玫瑰花图是根据在野外节理观测点上测得的节理资料编绘的，每个节理观测点编绘一幅。
它是节理统计的方法之一，作法简便，形象醒目，能比较清晰地反映出主要节理组的产状，有助于分析区域地质构造。
节理玫瑰花图可按节理的走向、倾向和倾角分别绘制。
节理走向玫瑰花图主要应用于节理倾角比较陡的地区，反映节理的走向方位；节理倾向玫瑰花图和节理倾角玫瑰花图一般是重叠绘制在同一张图上，主要应用于节理产状变化比较大的地区，结合反映节理的倾向和倾角。
1．绘制节理走向玫瑰花图的方法1）资料的整理将野外测得节理观测点上每条节理的走向,换算成北东和北西方向（如表1）,然后按方位角的一定间隔分组。
分组间隔大小依作图要求及地质情况而定,一般采用5°或10°为一间隔,如分成0°-9°,10°-19°……。
习惯上把0°归入0°-9°内,10°归入10°-19°组内,以此类推。
然后统计每组的节理数目,计算出每组节理平均走向,如0°-9°组内,有走向为6°,5°,4°三条节理,则其平均走向为5°。
把统计整理好的数值填入表中(如表2)。
2）确定作图比例尺及坐标根据作图的大小和各组节理数目,选取一定长度的线段代表1条节理,以等于或稍大于按比例尺表示数目最多的一组节理的线段的长度为半径,作半圆,过圆心作南北线及东西线,在圆周上标明方位角。
3）找点连线从0°-9°一组开始,按各组平均走向方位角在半圆周上作一记号,再从圆心向圆周该点的半径方向,按该组节理数目和所定比例尺定出一点,此点即代表该组节理平均走向和节理数目。
实习5绘制和分析节理玫瑰花图
倾向 倾角
主要内容
一、绘制节理走向玫瑰花图 二、绘制节理倾向玫瑰花图 三、绘制节理倾角玫瑰花图 四、节理玫瑰花图分析 五、作业
三、绘制节理倾角玫瑰花图
节理倾角玫瑰花图用于反映节理倾角的分布特点。
按节理倾向方位角分组（通常按10间隔分组），
求出各组节理的节理数目和平均倾向，用圆周方
位代表各组节理的平均倾向，用半径长度代表节
四、节理玫瑰花图分析
1. 对节理玫瑰花图的分析应该与区域地质构造分 析相结合，对不同期的节理进行正确地分期与配 套。 2. 通常把节理玫瑰花图按测点位置标绘在地质图 的相应位置，这样就能清楚地反映不同构造部位 的节理与地质构造之间的空间分布特点。综合分 析不同构造部位节理玫瑰花图的特征，可能确定 局部应力场状态。 3. 节理走向玫瑰花图多用于节理产状比较陡的情 况，而节理倾向和倾角玫瑰花图则多用于节理产 状变化比较大的情况。
主要内容
一、绘制节理走向玫瑰花图 二、绘制节理倾向玫瑰花图 三、绘制节理倾角玫瑰花图 四、节理玫瑰花图分析 五、作业
五、作业
教材333页表3是在黄石板地区下志留统梅 子垭组（S1m）板岩中测得的节理产状， 请根据表中的节理产状资料绘制节理走向 玫瑰花图、倾向玫瑰花图和倾角玫瑰花图 （间隔为10）。
实习5 绘制和分析 节理玫瑰花图
目的要求
1. 整理节理资料并绘制节理玫瑰花图； 2. 分析节理玫瑰花图反映的构造意义。
主要内容
一、绘制节理走向玫瑰花图 二、绘制节理倾向玫瑰花图 三、绘制节理倾角玫瑰花图 四、节理玫瑰花图分析 五、作业
节理是在表构造层次和浅构造层次岩石中广泛发 育的地质构造之一，节理常常被用于古应力场的 恢复和重建。
理数目。根据各组节理 数目按比例在相应倾向
-编制节理玫瑰花图及节理极点图和等密度图--
（四）节理 Nhomakorabea瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫 瑰花图。 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚 反映出不同构造部位的节理与构造（如褶皱和断层）的关系。 综合分析不同构造部位节理玫瑰花图的特征，就能得出局部 应力状况，甚至可以大致确定主应力轴的性质和方向。 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而 倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作 一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所 定比例尺定出一点，此点即代表该组节理平均走向和节理数目。 各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为 零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
某观测点节理测量记录表
196∠69 196∠74 201∠60 202∠66 206∠85 208∠62 212∠72 216∠64 218∠60 220∠70 200∠70 279∠72 285∠70 286∠78 288∠74 290∠60 291∠61 292∠80 293∠70 296∠57 297∠76 298∠64 300∠59 301∠72 302∠68 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75 104∠52 105∠56 106∠69 107∠61 108∠76 110∠68 111∠67 112∠63 113∠81 114∠74 115∠58 116∠68 117∠64 118∠79 119∠54 120∠74 121∠60 122∠73 123∠78 125∠62 126∠74 128∠68 190∠62 144∠66 103∠64 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100 340∠60 352∠71 302∠82 304∠76 305∠60 307∠68 308∠78 310∠62 310∠72 306∠62 310∠79 321∠78 324∠60 201∠76 203∠73 204∠76 207∠79 205∠69 208∠66 191∠61 199∠78 198∠69 196∠81 192∠85 195∠78
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要
节理的方向，有助于分析区域构造。最常用的是节理走向玫 瑰花图。 分析玫瑰花图，应与区域地质构造结合起来。因此，常 把节理玫瑰花图，按测点位置标绘在地质图上。这样就清楚 反映出不同构造部位的节理与构造（如褶皱和断层）的关系。 综合分析不同构造部位节理玫瑰花图的特征，就能得出局部 应力状况，甚至可以大致确定主应力轴的性质和方向。 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而 倾向和倾角玫瑰花图多用于节理产状变化较大的情况。
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周上作 一记号，再从圆心向圆周该点的半径方向，按该组节理数目和所 定比例尺定出一点，此点即代表该组节理平均走向和节理数目。 各组的点子确定后，顺次将相邻组的点连线。如其中某组节理为 零，则连线回到圆心，然后再从圆心引出与下一组相连。
4、写上图名和比例尺
某观测点节理测量记录表
196∠69 196∠74 201∠60 202∠66 206∠85 208∠62 212∠72 216∠64 218∠60 220∠70 200∠70 279∠72 285∠70 286∠78 288∠74 290∠60 291∠61 292∠80 293∠70 296∠57 297∠76 298∠64 300∠59 301∠72 302∠68 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75 104∠52 105∠56 106∠69 107∠61 108∠76 110∠68 111∠67 112∠63 113∠81 114∠74 115∠58 116∠68 117∠64 118∠79 119∠54 120∠74 121∠60 122∠73 123∠78 125∠62 126∠74 128∠68 190∠62 144∠66 103∠64 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100 340∠60 352∠71 302∠82 304∠76 305∠60 307∠68 308∠78 310∠62 310∠72 306∠62 310∠79 321∠78 324∠60 201∠76 203∠73 204∠76 207∠79 205∠69 208∠66 191∠61 199∠78 198∠69 196∠81 192∠85 195∠78
实习七(节理玫瑰花图)
P12
编制和分析节理玫瑰花图 P13
(二)节理等密图的编制:
节理等密图是在极点图的基础上编制的，其编制步骤如下： 1．在透明纸极点图下垫一张方格纸，方格平行EW、SN线，
间距等于大圆半径的1/10（图7-29）。 2．用密度计统计节理数 (1)工具：中心密度计是中间有一小圆的四方形胶板，小圆
半径是大圆半径的1/10；边缘密度计是两端有两个小圆的长条 胶板，小圆半径也是大圆半径的1/10，两个小圆圆心连线长度 等于大圆直径，中间有一条纵向窄缝便于转动和来回移动(图 7-29)。
编制和分析节理玫瑰花图 P9
天平山8好观测点节理走向玫瑰花图 天平山8好观测点节理倾角玫瑰花图
编制和分析节理玫瑰花图 P10
注：为03级作业一例， 统计分区为5度
编制和分析节理玫瑰花图 P11
四、节理极点图的编制
节理极点图通常是在极等面积投影网上编制的，网的圆周方位表 示倾向，由00-3600，半径方向表示倾角，由圆心到圆周为00-900．作 图时，把透明纸蒙在网上，标明北方，当确定某一节理倾向后，再转 动透明纸至东西向(或南北向)直径上，依其倾角定点，该点称极点， 代表这条节理的产状。为避免投点时转动透明纸，可用与施密特网投 影原理相同的极等面积投影网(赖特网)(图7-28)．网中放射线表示倾向 (00-3600)。同心圆表示倾角(由圆心到圆周为00-900)。作图时用透明纸 蒙在该网上，投影出相应的极点。如一节理产状为200700，则以北为 00，顺时针数200(即倾向)，再由圆心到圆周数700(即倾角)定点为节理 法线的投影点，该点就代表这条节理的产状(图7-28a点)。若产状相同 的节理有数条，则在点旁注明条数(图7-28b点)．把观测点上的节理都 分别投成极点，即得节理极点图。
节理统计分析方法 (玫瑰花图分析法)
21~30 25
31~40 32
41~50 46
51~60 55
61~70 61
71~80 /
81~90 /
91~100 /
……… …
201~210 203
211~220 212
221~230 225
平均 倾角
/ 10 18 47 63 42 15 / / / … 19 36 66
节理 条数
/ 11 13 10 10 12 7 / / / … 9 3 8
➢ 节理统计分析 对节理十分发育的岩层，根据野外对节理产状的
测量，编制各种节理统计分析图表，以确定节理的密 集程度及主导方向。 1） 节理玫瑰花图（走向玫瑰花图 、倾向玫瑰花图 ）
编制方法： （以走向密度玫瑰花图为例） ▪ 将原始产状数据整理成表
▪ 画半圆，标出方向刻度
▪ 以一定线段长度代表节理条数，按划分的小区间取平均走 向自圆心按比例作相应长度的线段。
节理 条数
9 / / / / 4 5 13 16 12 9 / /
作业：
某工程边坡4号点，实测 节理倾向、倾角、密度的 统计资料如表。
绘制节理倾向-密度及 倾向-倾角玫瑰花图。
现设计的路堑坡面产状为
3150 600
试分析上述节理对边坡稳 定的影响。
▪ 连接各线段端点（如某小区间节理条数为零，线段端点在 圆心）
玫瑰花图分析
花瓣越宽表明节理走向变化范围越大， 花瓣越长表示该方向上的节理数量多
倾向密度玫瑰花图 （以一定线段长度代表节理条数）
倾向
倾向
节理条数
倾角
倾向倾角玫瑰花图 （以圆半径长代表90度倾角）
方位 区间
平均 倾向
0~10
实3：节理图的编制和分析
根据天平山8号观测点的节理测量资料表4按方位间隔加以整理完善表3对其中尚未统计整理的应补充整理填入表3中然后根据整理后的节理资料作节理走向玫瑰花图
课内实习三：
节理图的编制Biblioteka 分析目的要求： 整理节理资料和绘制节理玫瑰花图 分析节理玫瑰花图反映的构造意义
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
2、确定作图比例尺
3、找点连线
4、写上图名和比例尺
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
2、确定作图比例尺
3、找点连线
4、写上图名和比例尺
（二）绘制节理倾向玫瑰花图的方法
作法与节理走向玫瑰花图相同，只不 过用的是整圆。
（三）绘制节理倾角玫瑰花图的方法
天平山8号观测点的节理统计资料
方位间隔 节理数目 平均走向 方位间隔 节理数目 平均走向 0°—9° 12 5° 270°—279° 10°—19° 5 14.8° 280°—289° 3 282.7° 20°—29° 290°—299° 6 294° 30°—39° 13 34.7° 300°—309° 40°—49° 21 45.9° 310°—319° 50°—59° 320°—329° 10 325.6° 60°—69° 330°—339° 70°—79° 340°—349° 80°—89° 350°—359°
走向 34° 35° 36° 34° 34° 35° 35° 35° 36° 36° 44° 44° 45° 45° 46° 46° 46° 46° 46° 46° 46° 46° 47° 47° 47° 48°
倾角及倾向 ∠72°SE ∠75°SE ∠72°SE ∠75°NW ∠72°NW ∠72°NW ∠74°NW ∠72°NW ∠74°NW ∠74°SE ∠75°SE ∠84°SE ∠80°SE ∠85°SE ∠85°SE ∠83°SE ∠83°SE ∠86°SE ∠81°SE ∠82°SE ∠78°SE ∠82°SE ∠84°SE ∠80°SE ∠85°SE ∠76°SE
课内实习三：
节理图的编制Biblioteka 分析目的要求： 整理节理资料和绘制节理玫瑰花图 分析节理玫瑰花图反映的构造意义
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
2、确定作图比例尺
3、找点连线
4、写上图名和比例尺
（一）绘制节理走向玫瑰花图的方法
1、资料的整理
2、确定作图比例尺
3、找点连线
4、写上图名和比例尺
（二）绘制节理倾向玫瑰花图的方法
作法与节理走向玫瑰花图相同，只不 过用的是整圆。
（三）绘制节理倾角玫瑰花图的方法
天平山8号观测点的节理统计资料
方位间隔 节理数目 平均走向 方位间隔 节理数目 平均走向 0°—9° 12 5° 270°—279° 10°—19° 5 14.8° 280°—289° 3 282.7° 20°—29° 290°—299° 6 294° 30°—39° 13 34.7° 300°—309° 40°—49° 21 45.9° 310°—319° 50°—59° 320°—329° 10 325.6° 60°—69° 330°—339° 70°—79° 340°—349° 80°—89° 350°—359°
走向 34° 35° 36° 34° 34° 35° 35° 35° 36° 36° 44° 44° 45° 45° 46° 46° 46° 46° 46° 46° 46° 46° 47° 47° 47° 48°
倾角及倾向 ∠72°SE ∠75°SE ∠72°SE ∠75°NW ∠72°NW ∠72°NW ∠74°NW ∠72°NW ∠74°NW ∠74°SE ∠75°SE ∠84°SE ∠80°SE ∠85°SE ∠85°SE ∠83°SE ∠83°SE ∠86°SE ∠81°SE ∠82°SE ∠78°SE ∠82°SE ∠84°SE ∠80°SE ∠85°SE ∠76°SE
节理玫瑰花图的绘制要点共29页文档
பைடு நூலகம்
节理玫瑰花图的绘制要点
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
节理玫瑰花图的绘制要点
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
节理玫瑰花图的绘制要点说明
幻灯片6三绘制节理倾角玫瑰花图的方法按上述节理倾向方位角分组求出每组的平均倾角然后用节理的平均倾向和平均倾角作图圆半径长度代表倾角由圆心至圆周从090找点和连线方法与倾向玫瑰花图相同
实验六 节理玫瑰花图 及极点图、等密图地编制
编制和分析节理玫瑰花图
一、目的要求 1、整理节理资料和绘制节理玫瑰花图。 2、分析节理玫瑰花图反映的构造意义。
28
2、确定作图比例尺
● 根据作图的大小和各组节理数目，选取一定长度的线
段代表1条节1条理，
10条
●以等于或稍大于按比例尺表示数目最多的一组节理的线 段的长度为半径，作半圆，过圆心作南北线及东西线，在圆 周上标明方位角（图23）。幻灯片 6
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周 上作一记号，再从圆心向圆周该点的半径方向，按该组节理数 目和所定比例尺定出一点，此点即代表该组节理平均走向和节 理数目。各组的点子确定后，顺次将相邻组的点连线。如其中 某组节理为零，则连线回到圆心，然后再从圆心引出与下一组 相连。
在连等值线时，应注意圆周上 的等值线，两端具有对称性（图 29）。
（4）整饰 （图30是400条节理编制 的等密图）。 （三）分析
图上清楚地看出有两组节理： 第1组走向NE60°，倾角直立；第2 组走向SE120°，倾角直立；1与2 构成“X”共轭节理系。然后结合节 理所处的构造部位，分析节理与有关 构造之间的关系及其形成时的应力状 态。
倾向、倾角玫瑰花图一般重叠画在一张图上。作图 时，在平均倾向线上，可沿半径按比例找出代表节理数和 平均倾角的点，将各点连成折线即得。图上用不同颜色或 线条加以区别（图24）。幻灯片 6
（四）节理玫瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要节理的方 向，有助于分析区域构造。最常用的是节理走向玫瑰花图。
实验六 节理玫瑰花图 及极点图、等密图地编制
编制和分析节理玫瑰花图
一、目的要求 1、整理节理资料和绘制节理玫瑰花图。 2、分析节理玫瑰花图反映的构造意义。
28
2、确定作图比例尺
● 根据作图的大小和各组节理数目，选取一定长度的线
段代表1条节1条理，
10条
●以等于或稍大于按比例尺表示数目最多的一组节理的线 段的长度为半径，作半圆，过圆心作南北线及东西线，在圆 周上标明方位角（图23）。幻灯片 6
3、找点连线
从0°－9°一组开始，按各组平均走向方位角在半圆周 上作一记号，再从圆心向圆周该点的半径方向，按该组节理数 目和所定比例尺定出一点，此点即代表该组节理平均走向和节 理数目。各组的点子确定后，顺次将相邻组的点连线。如其中 某组节理为零，则连线回到圆心，然后再从圆心引出与下一组 相连。
在连等值线时，应注意圆周上 的等值线，两端具有对称性（图 29）。
（4）整饰 （图30是400条节理编制 的等密图）。 （三）分析
图上清楚地看出有两组节理： 第1组走向NE60°，倾角直立；第2 组走向SE120°，倾角直立；1与2 构成“X”共轭节理系。然后结合节 理所处的构造部位，分析节理与有关 构造之间的关系及其形成时的应力状 态。
倾向、倾角玫瑰花图一般重叠画在一张图上。作图 时，在平均倾向线上，可沿半径按比例找出代表节理数和 平均倾角的点，将各点连成折线即得。图上用不同颜色或 线条加以区别（图24）。幻灯片 6
（四）节理玫瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要节理的方 向，有助于分析区域构造。最常用的是节理走向玫瑰花图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、说明
（一）节理极点图的编制 极点图通常是在施密特网上编制的，1.施密特
网的结构：
A圆周方位表示倾向（由0°-360°） A半径方向表示倾角，由圆心到圆周为0°90°。
施密特网和赖特网
2.作图方法：
把透明纸蒙在网上，标明北方，当确定某 一节理倾向后，再转动透明纸至东西向或南北 向直径上，依其倾角定点，该点称极点，即代 表这条节理的产状。
实验六 节理玫瑰花图
及极点图、等密图地编制
编制和分析节理玫瑰花图
一、目的要求 1、整理节理资料和绘制节理玫瑰花图。 2、分析节理玫瑰花图反映的构造意义。
二、说明 （一）绘制节理走玫瑰花图的方法
1、资料的整理 将节理走向，换算成北东和北西方向，然后方位角的一定间隔分 组。分组间隔大小依作图要求及地质情况而定，一般采用5°或 10°为一间隔，如分成0°－9°、10°－19°……。习惯上把 0°归入0°－9°内，10°归入10°－19°组内，以此类推。然 后统计每组的节理数目，计算出每组节理平均走向，如0°-9° 组内，有走向为6°、5°、4°三条节理，则其平均走向为5°。 把统计整理好的数值填入表中（如表2）。
为避免投点时转动透明纸，可用极等面积
投影网（赖特网）。 3.赖特网的结构： （图26） ★放射线表示倾向（0°－360°），★同心 圈表示倾角（由圆心到圆周为0°－90）。
赖特网的作图方法：
一节理产状为NE20°∠70°，用透明 纸蒙在网上，则以北为0°，顺时针数20°
即倾向，再由圆心到圆周数70°（即倾角）
（4）整饰 （图30是400条节理编制
的等密图）。
（三）分析 图上清楚地看出有两组节理： 第1组走向NE60°，倾角直立；第2 组走向SE120°，倾角直立；1与2 构成“X”共轭节理系。然后结合节 理所处的构造部位，分析节理与有关 构造之间的关系及其形成时的应力状 态。 等密图的优点是节理产状要素都 能得到反映，尤其反映出节理的优势
ቤተ መጻሕፍቲ ባይዱ
（3）连线 统计后， 大圆内每一小方格 “十”中心上都注上 了节理数目，把数目 相同的点连成曲线 （方法与连等高线一 样），即成节理等值 线图（图28）。
一般是用节理数的百分比来表 示。小圆面积是大圆面积的1%，其 节理数应成比例。如大圆内的节理 数为60条，某一小圆内的节理数为6 条，则该小圆内的节理比值相当于 1%。 在连等值线时，应注意圆周上 的等值线，两端具有对称性（图 29）。
（四）节理玫瑰花图的分析
玫瑰花图作法简便，形象醒目，比较清楚地反映出主要节理的方
向，有助于分析区域构造。最常用的是节理走向玫瑰花图。 分析玫瑰花图，应与区域地质构造结合起来。因此，常把节理玫 瑰花图，按测点位置标绘在地质图上（图25）。这样就清楚反映 出不同构造部位的节理与构造（如褶皱和断层）的关系。综合分 析不同构造部位节理玫瑰花图的特征，就能得出局部应力状况， 甚至可以大致确定主应力轴的性质和方向。 走向节理玫瑰花图多应用节理产状比较陡峻的情况，而倾向和倾 角玫瑰花图多用于节理产状变化较大的情况。
方位，缺点工作量较大。但现在用解
决此问题极为简单尔方便。
三、作业
根据表4节理测定的产状资料 （共100个节理），用极等面积投影编 制节理极点图，进而编制节理等密图。
测点处岩层产状为NE25°<69°。
（2）统计 先用中心密度计从左到右，由上到下，顺次统计小圆 内的节理数（极点数），并标注在每一方格“十”中心，即小圆 中心上； 边缘密度计统计圆周附近残缺小圆内的节理数，将两端加起 来（正好是小圆面积内极点数），记在有“十”中心的那一个残 缺小圆内，小圆圆心不能与“十”中心重合时，可沿窄缝稍作移 动和转动。如果两小圆中心均在圆周，则在圆周的两个圆心上都 记上相加的节理数。 有时，可根据节理产状特征，只统计密集部位极点，稀疏零散极 点可不进行统计。
2、确定作图比例尺
● 根据作图的大小和各组节理数目，选取一定长度的线 10条 1条 段代表1条节理，
●以等于或稍大于按比例尺表示数目最多的一组节理的线 段的长度为半径，作半圆，过圆心作南北线及东西线，在圆 周上标明方位角（图23）。幻灯片 6
3、找点连线 从0°－9°一组开始，按各组平均走向方位角在半圆周 上作一记号，再从圆心向圆周该点的半径方向，按该组节理数 目和所定比例尺定出一点，此点即代表该组节理平均走向和节 理数目。各组的点子确定后，顺次将相邻组的点连线。如其中 某组节理为零，则连线回到圆心，然后再从圆心引出与下一组 相连。 4、写上图名和比例尺
（二）节理等密图的编制
等密图是在极点图的基础上编制的。其编制步 骤如下： 1、在透明纸极点图上作方格网（或在透明纸极 点图下垫一张方格纸），平行E-W、S-N线，间 距等于大圆半径的1/10（图27）。
2、用密度计统计节理数
（1）工具 中心密度计是中间 有一小圆的四方形胶板，小 圆半径是大圆半径的1/10； 边缘密度计是两端有两个小 圆的长条胶板，小圆半径也 是大圆半径的1/10，两个小 圆圆心连线，其长度等大圆 直径，中间有一条纵向窄缝， 便于转动和来回移动（图 27）。
定点，为节理法线的投影，该点就代表这 条节理的产状（图26a点）。
NE20°∠7 0°节理的 极点投影
若产状相同 的节理有数条， 则在点旁注明条 数（图26b点）。 有时，为了区 分不同力学性质、 不同规模、不同 矿化的节理与褶 皱、断层的关系， 可分别作图。
相同的节 理有数条， 则在点旁 注明条数
（二）绘制节理倾向玫瑰花图的方法
按节理倾向方位角分组，求出各组 节理的平均倾向和节理数目，用圆周方位
代表节理的平均倾向，用半径长度代表节
理条数，作法与节理走向玫瑰花图相同，
只不过用的是整个圆而已。幻灯片 6
（三）绘制节理倾角玫瑰花图的方法
按上述节理倾向方位角分组，求出每组的平均倾角， 然后用节理的平均倾向和平均倾角作图，圆半径长度代表 倾角,由圆心至圆周从0°-90°,找点和连线方法与倾向玫 瑰花图相同。 倾向、倾角玫瑰花图一般重叠画在一张图上。作图 时，在平均倾向线上，可沿半径按比例找出代表节理数和 平均倾角的点，将各点连成折线即得。图上用不同颜色或 线条加以区别（图24）。幻灯片 6
三、作业
绘制天平山节理（表2)走向玫瑰花 表3是根据天平山8号观测点的节理测量资料（表2） 按方位间隔加以整理的结果，对其中尚未统计整理的， 应补充整理填入表3中，然后根据整理后的表3中节理 资料作节理走向玫瑰花图。
编制节理极点图和等密图
一、目的要求 学习、掌握节理极点图和等 密图的编制和分析
