10.16638/ki.1671-7988.2017.13.018某重型卡车后视镜视野校核闫振涛,徐金志, 杨继涛,高兴超(安徽江淮汽车集团股份有限公司,安徽合肥230601)摘要:后视镜属于重要安全件,是驾驶员观察路况获得视野的重要工具,良好的视野将为驾驶员的安全驾驶提供保障。

文章主要提供一种后视镜视野校核方法,并对某重型卡车的后视镜视野进行校核,确保后视镜视野满足驾驶员的使用要求。

关键词:镜面成像;法规区域;视野校核中图分类号:U463.85 文献标识码:A 文章编号:1671-7988 (2017)13-57-03The View Check of Heavy Duty Rearview MirrorYan Zhentao, Xu Jinzhi, Yang Jitao, Gao Xingchao( Anhui Jianghuai Automobile group Co. Ltd., Anhui Hefei 230601 )Abstract:Rearview mirror belongs to the important safety part of automobile.it is an important tool for driver to observe road condition and gain view. A good view will provide a guarantee for the driver’s safe driving. This paper provides a view check method for rearview mirror, and check the view of heavy duty rearview mirror, ensure the view of rearview mirror meets the requirement of driver.Keywords: Mirror imaging; Regulatory area; View checkCLC NO.: U463.85 Document Code: A Article ID: 1671-7988 (2017)13-57-03前言随着汽车的日益普及,汽车已经成为人们日常生活中必不可缺的交通工具,人们对于汽车的安全性能要求也越来越高;汽车在行驶过程中,大部分的信息是靠视觉获得,随着道路交通状况的日益复杂,良好的视野是预防汽车交通事故发生的必要条件;后视镜是驾驶员观察路况获得视野的重要工具,后视镜视野能否满足使用要求,是影响驾驶员安全驾驶的重要因素之一。

汽车内外后视镜校核指南

汽车内外后视镜校核指南

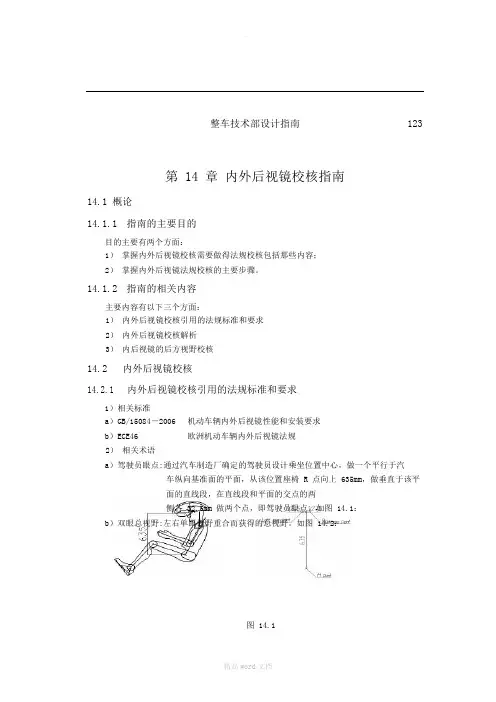

14.1 概论整车技术部设计指南第 14 章内外后视镜校核指南12314.1.1指南的主要目的目的主要有两个方面:1)掌握内外后视镜校核需要做得法规校核包括那些内容;2)掌握内外后视镜法规校核的主要步骤。

14.1.2指南的相关内容主要内容有以下三个方面:1)内外后视镜校核引用的法规标准和要求2)内外后视镜校核解析3)内后视镜的后方视野校核14.2 14.2.1内外后视镜校核内外后视镜校核引用的法规标准和要求1)相关标准a)GB/15084-2006 b)ECE46机动车辆内外后视镜性能和安装要求欧洲机动车辆内外后视镜法规2)相关术语a)驾驶员眼点:通过汽车制造厂确定的驾驶员设计乘坐位置中心,做一个平行于汽车纵向基准面的平面,从该位置座椅 R 点向上 635mm,做垂直于该平面的直线段,在直线段和平面的交点的两侧各 32.5mm 做两个点,即驾驶员眼点。

如图 14.1:b)双眼总视野:左右单眼视野重合而获得的总视野。

如图 14.2:图 14.1整车技术部设计指南124图 14.23)技术要求a)国标内后视镜:驾驶员借助内后视镜必须看到水平面宽度至少为 20000mm 视野范围,其中心平面为汽车纵向基准面,并从驾驶员眼点后 60000mm后延伸到地面;在测试视野时,允许遮阳板,头枕,后风窗刮水器,S3 类制动灯,或车身构件(如纵向基准面附近对开门的后窗立柱等部件遮挡部分视野)当阻挡部分投影在汽车纵向基准面垂直的铅垂面上时,其总和应在规定的总视野的 15%以下,遮挡程度是在遮阳板处于收回位置,头枕在最低位置。

如图 14.3:欧标内后视镜:跟国标内后视镜的法规校核一样。

b)国标左外后视镜:驾驶员借助外后视镜可以看到至少为 2500mm 的视野区域,其右侧与汽车纵向基准面平行,且切过汽车左侧最外侧点的平面为基准,并从驾驶员眼点后 10000mm 后延伸到地面,如图 14.4:欧标左外后视镜:驾驶员借助外后视镜可以看到至少 4000mm 的视野区域,1.其右侧与汽车纵向基准面平行,且切过汽车最外测点的平面沿 Y的负方向 1000mm,并从驾驶员眼点后 4000mm 后延伸到地面;2.其右侧与汽车纵向基准面平行,且切过汽车最外侧点的平面为基准,并从驾驶员眼点后 20000mm 后延伸到地面;如图 14.5:c)国标右外后视镜:对于 M1 类和最大质量不超过 2000kg 的 N1 类车辆,驾驶员借助后视镜必须能看到水平面宽度至少为 4000mm 的视野范围,其左侧与汽车纵向基准面平行,且切过汽车右侧最外测点的平面为基准,从驾驶员眼点后 20000mm 后延伸到地面。

视野校核报告要点

视野校核报告要点

目录1.概述 (1)2.汽车驾驶员视野基本要求 (1)3.XX车型驾驶员前方视野校核 (1)3.1引用标准 (1)3.2汽车前方视野技术要求 (2)3.3XX车型视野校核状态的确定 (3)3.4XX车型前方视野校核 (3)3.5小结 (5)4.XX车型驾驶员后视野校核 (6)4.1引用标准 (6)4.2汽车后视野技术要求 (6)4.3XX车型后视野校核状态的确定 (8)4.4XX车型后视野校核 (8)4.5小结 (11)5 总结 (11)1.概述在汽车设计中,驾驶员视野直接影响汽车的使用和安全等,在进行布置设计时必须考虑视野是否符合法规要求,是否能够满足使用要求。

下面以相关标准和法规为基础,结合XX车型布置设计情况,对XX 车型驾驶员前、后视野分别进行校核。

2.汽车驾驶员视野基本要求在车身布置图上,确定了代表驾驶员眼睛分布位置的眼椭圆后,即可作出驾驶员的实际视野范围,进行前视野、外后视野、内后视野的校核。

根据相关国家标准,对汽车驾驶员视野的基本要求如下:2.1前视野规定了驾驶员前方180º范围内直接视野的校核。

2.2每根A柱双目障碍角不得超过6°。

若两A柱相对汽车纵向铅垂面是对称的,则右柱不需要再测量。

2.3汽车不得有两根以上A柱。

2.4对于总质量小于2000kg的M1和N1类汽车,驾驶员借助外后视镜必须能同时在水平路面上看见一段位于驾驶员眼点后4m处的宽度至少为1m的视野区域和一段位于驾驶员眼点后20m处的宽度至少为4m 的视野区域,其右边与汽车纵向基准面平行且与汽车左边最外侧点相切,并从驾驶员的眼点后20m处延伸至地平线;对于乘客一侧外后视镜的视野,要求相同。

2.5内后视镜的视野规定了驾驶员借助内后视镜必须能在水平路上看见一段宽度至少为20m的视野区域。

3.XX车型驾驶员前方视野校核3.1引用标准汽车前方视野必须符合标准GB11562-1994中的规定。

(1)风窗玻璃透明区至少应包括风窗玻璃基准点联线所包围的面积。

后视镜视野及布置要求和模拟校核方法简介

后视镜视野及布置要求和模拟校核方法简介

27FORTUNE WORLD 2012.09后视镜视野及布置要求和模拟校核方法简介张杰 江铃控股有限公司开发中心3.对后视镜后视野计算机仿真分析方法介绍:3.1确定驾驶员眼点位置将驾驶员座椅R 点位置垂直向上635毫米找到两眼点连线中心点,左右各偏移32.5m m,即为两眼点位置(两眼点位置相距65毫米)。

3.2模拟做出反射线,以确定各条视线范围在后视镜镜片边缘上,提取一组点,将眼点与这组点两两相连,这些连线可以看做是驾驶员的视野线,再做出这些视野线的反射线,这些反射线就构成了驾驶员的模拟后视野区域。

3.3与法规视野做比较将反射线充分延伸至模拟地面,并将法规要求视野区域也做在同一数模里,在数模俯视图状态做比较,确认后视镜视野是否符合法规要求。

3.4后视镜视野障碍物校核后视镜除了满足视野范围要求之外,还需要满足障碍物校核,根据法规要求,对于内后视镜坐椅头枕、遮阳板、后风窗刮水器等零件对内后视镜视野遮挡的面积应小于总视野面积的15%。

对于外后视镜门把手等零件对于后视野遮挡的面积应小于总视野的10%。

4.结束语通过对三维软件的运用(目前主机厂多用C A T I A软件),设计工程师可以很方便的对外后视镜进行分析校核,以确认是否符合法规要求。

大大的节约了开发成本并缩短了设计周期。

当然对于外后视镜的模拟仿真分析不仅限于后视野分析,还有CFD空气流阻分析,N V H振动噪音分析,C A E强度分析,SE装配工艺性分析。

这些技术的运用极大的保证了后视镜设计的可靠性,从而使后视镜的设计开发满足顾客的要求。

参考文献:[1]《G B15084-2006机动车辆后视镜性能和安装要求》[2]2008版欧洲汽车ECE-R46标准2000K G的N1类车辆,其驾驶员借助右外后视镜必须能在水平路面上看见一段宽度至少为4米的视野区域,其左侧以与汽车纵向基准面的平面平行,且切过车辆右边最外侧点的平面为基准,并从驾驶员的眼点后20米外延伸至地平线。

汽车后视镜视野该如何校核?

汽车后视镜视野该如何校核?

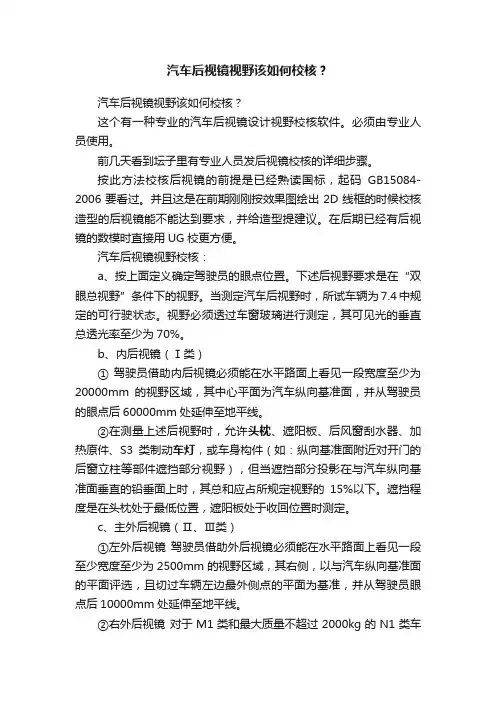

汽车后视镜视野该如何校核?汽车后视镜视野该如何校核?这个有一种专业的汽车后视镜设计视野校核软件。

必须由专业人员使用。

前几天看到坛子里有专业人员发后视镜校核的详细步骤。

按此方法校核后视镜的前提是已经熟读国标,起码GB15084-2006要看过。

并且这是在前期刚刚按效果图绘出2D线框的时候校核造型的后视镜能不能达到要求,并给造型提建议。

在后期已经有后视镜的数模时直接用UG校更方便。

汽车后视镜视野校核:a、按上面定义确定驾驶员的眼点位置。

下述后视野要求是在“双眼总视野”条件下的视野。

当测定汽车后视野时,所试车辆为7.4中规定的可行驶状态。

视野必须透过车窗玻璃进行测定,其可见光的垂直总透光率至少为70%。

b、内后视镜(Ⅰ类)① 驾驶员借助内后视镜必须能在水平路面上看见一段宽度至少为20000mm的视野区域,其中心平面为汽车纵向基准面,并从驾驶员的眼点后60000mm处延伸至地平线。

②在测量上述后视野时,允许头枕、遮阳板、后风窗刮水器、加热原件、S3类制动车灯,或车身构件(如:纵向基准面附近对开门的后窗立柱等部件遮挡部分视野),但当遮挡部分投影在与汽车纵向基准面垂直的铅垂面上时,其总和应占所规定视野的15%以下。

遮挡程度是在头枕处于最低位置,遮阳板处于收回位置时测定。

c、主外后视镜(Ⅱ、Ⅲ类)①左外后视镜驾驶员借助外后视镜必须能在水平路面上看见一段至少宽度至少为2500mm的视野区域,其右侧,以与汽车纵向基准面的平面评选,且切过车辆左边最外侧点的平面为基准,并从驾驶员眼点后10000mm处延伸至地平线。

②右外后视镜对于M1类和最大质量不超过2000kg的N1类车辆,其驾驶员借助外后视镜必须能在水平路面上看到一段宽度至少为4000mm的视野区域,其左侧,以与汽车纵向基准的平面平行,且切过车辆右边最外侧点的平面为基准,并从驾驶员的眼点后20000mm 处延伸至地平线。

d、障碍物在上面规定的视野中,障碍物(如:车身及附件、门把手、示廓灯、转向指示灯、后保险杆两端,以及反射面清洗装置等)部件所遮挡部分的总和占所规定视野的10%以下即可。
