OTN告警介绍及故障定位方法.

合集下载

OTN告警介绍及故障定位方法

OTN告警介绍及故障定位方法

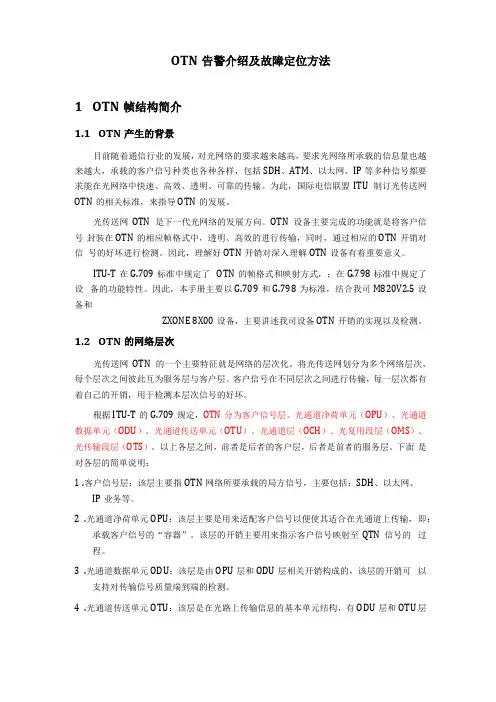

OTN告警介绍及故障定位方法1OTN帧结构简介1.1 OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN 的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式,;在G.798标准中规定了设备的功能特性。

因此,本手册主要以G.709和G.798为标准,结合我司M820V2.5设备和ZXONE8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2 OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的G.709规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

OTN告警介绍及故障定位

OTN告警介绍及故障定位

OTN告警介绍及故障定位方法1OTN帧结构简介1.1OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式,;在G.798标准中规定了设备的功能特性。

因此,本手册主要以G.709和G.798为标准,结合我司M820V2.5设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的G.709规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:页脚内容11. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

OTN告警介绍及故障定位方法要点

OTN告警介绍及故障定位方法要点

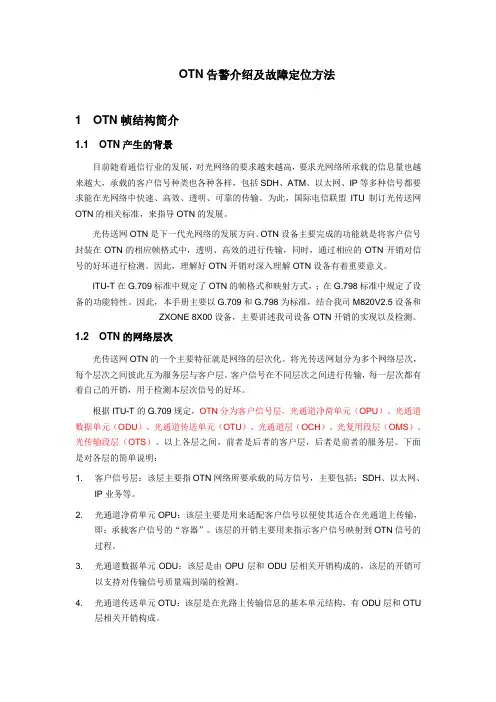

OTN告警介绍及故障定位方法1 OTN帧结构简介1.1 OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式,;在G.798标准中规定了设备的功能特性。

因此,本手册主要以G.709和G.798为标准,结合我司M820V2.5设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2 OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的G.709规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:1. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

光缆割接时OTN 常见告警分析及处理规范分析

光缆割接时OTN 常见告警分析及处理规范分析

光缆割接时OTN 常见告警分析及处理规范分析作者:袁方来源:《中国新通信》 2018年第22期前言:在光缆割接的过程中,造成OTN 警告的主要原因是ONT 的主光路被强制中断。

由于拓扑结构和网元在OTN 的位置不同,所产生的告警信息也不同。

OTN 在接到割接的指令后,不仅需要注意告警信息,还需要保证其性能。

随着宽带需求量不断增加,OTN 常常被应用在本地网层,所以,光缆割接后的位置确认十分重要。

一、在数据传输速度为40Gb it/s 的网络环境下当OTN 的数据传输速度为40Gb it/s 时,主光路网络并没有被OLP 保障,因此,在主光路网络被迫停止时,将停止所有基于该光路运行的业务,除了SNCP 业务,这时候,此主光路网络的OTN 网元就会发出批量告警信息。

光缆割接结束时,想要确认OTN 网元是否能够恢复正常工作,就必须要对每个告警站点进行分析,并确保光路及收光工作能够正常完成,需要注意以下几点:1、若MUT-LOS 告警和OSC-LOS 告警没有清除,则需要在派单现场进行二次处理;2、若SC2 中OSC-LOS 告警、NS-NQ 中R-LOS 告警、MCA 中CHAN-LOS 告警都没有被清除,只有MUT-LOS 中的某一个方向的告警解除,那就说明主光路中的网络信号不是OTN 光传输的信号,是其他某项业务的信号,这种情况可以让施工人员现场对主光路相关信息进行复核并对其进行处理;3、若MUT-LOS 告警、OSC-LOS 告警都被清除,就证明OTN 的光路连接正常,然后需要对光路中的OA/OB 收光率消耗进行判断,确定其是否正常。

以某开发区的传输塔为例,首先需要网管查找相关的设备,选中相关站点进入设备的基础信息页面,然后找到具体的传输塔,再找到设备的OA/OB 端口并右击,找到WDM 流量性能并单击进入到下一个页面,找到性能表中的OA/OB 收光指数,将其与总功率输出光的临界值中的OA/OB的历史收光指数进行比较,若两者的指数值相差在1dB 之内,就证明光路在进行光缆割接后还能够正常工作;若两者的指数值相差超过1dB, 就证明光路的传输质量受到了光缆割接的影响,这时候需要系统向周围的施工现场人员进行派单,将两者的差额控制在1dB 之内[1]。

OTN告警介绍及故障定位方法

OTN告警介绍及故障定位方法

OTN告警介绍及故障定位方法1OTN帧结构简介1.1OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式,;在G.798标准中规定了设备的功能特性。

因此,本手册主要以G.709和G.798为标准,结合我司M820V2.5设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的G.709规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:1.客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2.光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射至QTN信号的过程。

3.光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

(推荐)OTN告警介绍及故障定位方法

(推荐)OTN告警介绍及故障定位方法

OTN告警介绍及故障定位方法1 OTN帧结构简介1.1 OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式,;在G.798标准中规定了设备的功能特性。

因此,本手册主要以G.709和G.798为标准,结合我司M820V2.5设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2 OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的G.709规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:1. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

《OTN网络运维与管理》OTN常见故障及处理方法

《OTN网络运维与管理》OTN常见故障及处理方法
率(32波) (40波)
-14.2 / 5.8 -15.2 / 4.8 -18.2 / 5.8 -19.2 / 4.8
线光或路放性性大能能板劣劣失化化效 输 (--124波 效 模 件 致 此 单608尾 功 原 先 衰 尾 曲 接线 路 前 使出块 失 输 时 板长波尾 功 的 和 间 器 M以://因 检 耗 纤 半 头光 方 接率纤路光 效 光 效 常 换 障U功性 效 出 可 来转44连 光 、 单 及纤 率若)光 查 。 被 径 脏纤 的 收异衰性X放 导 , 单 。放能 , 光 以 解换:接 监 F元 O/连 异O率D功 尾 最 挤 过 、; 可 光I常耗能AU大致只板大T功劣可通决板如错控之接常EDU和功率纤大压小尾调调:过劣M器光有来板M率化能过故器光果误信间错:光U率降的的、、纤节光大出化对器功通解器异或会更障件发是X有道、误比纤恢低连可尾尾受接衰导现:之输(--应件率过决件常器导换。失送12由8:单O导较放复,接能纤纤损收减致不置间280T尾失异更故失出。于元F致常..U波大正光请和是弯连导明换端器22I、U纤与光见之功//常线最,) 11。率..88
对输入信号
的信噪比的要 求在,前由期系调统测来 决时定一。定这要个使指用 标光就谱是分工析程仪中测 实试际各要波求的的信测噪 试比指,标并。做(好和记光 放录型,号以、便噪于声与 系后数期、测站试间值衰做 耗比、较光。放数量 等有关)

6
色散问题定位及处理方法
光脉冲中的不同频率或模式在光
01 通常155导0n致m色窗散口纤的中产信的生号群因在速素G度.6不55同光,纤因而这些频率成 上色散系数为4.5ps/n分m.和km模。式如到果达以光LW纤F终单板端有先有后,使 开局维护中的注意点为离:例在色10散0km容内限无为需70进0p行s得散/色n光。m散脉.k补m冲,偿发因。生此单展传对宽输于,距这就是光纤的色 1、 整个系统采用的G光.65纤2光类纤型,;一般传输距离大于30km就需要

OTN告警介绍及故障定位方法

OTN告警介绍及故障定位方法

IAE
BIAE
LOF
LOM
告警
DEG PLM MSIM
TIM
LTC
SSF
BBE
FEBBE
BEI ES
性能
SES
UAS
FEES
FESES
FEUAS
网管中文名称 AIS告警 LCK告警 OCI告警
BDI后向失效指示 IAE接收对齐错误 BIAE后向接收对齐错误
帧丢失告警 复帧丢失告警
DEG告警 OPU净荷类型PT失配 OPU净荷类型MSI失配
加油站 维修中心 调度中心 (中继)
加油 站 OLA
目的地
(卸车、 卸箱)
2 OTN 业务 ----映射过程(1)
客户侧信号 (数据类) GFP封装
OPUK封装
ODUK封装
ODUK调度
客户侧信号 SDH
OPUK封装 ODUK封装
ODUK调度
OTUK封装
Non-associated overhead Optical Supervisory Channel
OTU2
OTU2
SM
OCH1 OCH1
IN
OUT
OTU10G
中继
OCH2 OCH2 OUT IN
OTU2
OTU2
SM
OCH1 OCH1
IN
OUT
OTU10G
OTU2
OCH1 OCH1 STM-64
IN
OUT
OTU10G
中继
OCH2 OCH2 OUT IN
终端
OTU2 OCH2 OCH2 STM-64 OUT IN
断开交叉连接
上报OCI
COMB/CH1
LQ2/LO2

OTN告警介绍及故障定位ZTE

OTN告警介绍及故障定位ZTE

OTN告警介绍及故障定位方法1OTN帧结构简介1.1OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式,;在G.798标准中规定了设备的功能特性。

因此,本手册主要以G.709和G.798为标准,结合我司M820V2.5设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的G.709规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:页脚内容11. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

OTN告警介绍及故障定位

OTN告警介绍及故障定位

O T N告警介绍及故障定位内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)O T N告警介绍及故障定位方法1OTN帧结构简介1.1OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在标准中规定了OTN的帧格式和映射方式,;在标准中规定了设备的功能特性。

因此,本手册主要以和为标准,结合我司设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:1. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

OTN告警性能介绍

OTN告警性能介绍

告警指示信号AIS
1. AIS是工程中最常遇到的一种维护信号,其根本作用传递告警信息,即将上游 业务失效的信息传递给下游或者是将服务层信号失效的信息传递给客户层。 2. 遇到AIS告警要明白两点:一是本业务方向失效;二是故障点不在本检测点而 应顺着业务流向向上游查找。 3. AIS会在所在层中透传,从产生之初一直到所在层结束,都会有AIS告警。 4. ODU AIS插入条件:光层LOS、OTU层AIS、LOF、LOM、TTI失配、ODU层 LOFLOM等。
目录
1 告警、性能概述
2
3 4
告警、性能基本操作
告警处理 性能处理
告警处理原则
“先抢通后修复”
是指通过将业务倒换到备用通道或光板的方式使业务尽快恢复,而后进行故障修复。 该原则的先决条件是系统中有与故障通道或单板相同的可用通道或备板。
“先外部后设备”
是指处理告警时先排除外部的可能因素,比如断纤、终端设备故障、电源故障或机 房环境恶劣等,再查找设备原因。
23
常见告警-3
• 告警名称 • 板不在位 发生单板 除NCP外的所有单板 原因 NCP无法检测到单板在位信息,单板在保活时间内没有应答NCP或硬 件故障 • 处理办法 • 复位干系单板(包括 SNCP、SWPA和报板不在位的单板) • 更换单板、更换槽位。 排除单板硬件故障、背板故障、SPWA故障 • • • •
ODUK 调度 接收端口 ODUK 调度 发送端口 ODUK 调度 接收端口 ODUK 调度 发送端口
背板电交叉
光纤 连接
背板电交叉
CH1
ODUK 调度 ODUK 调度 发送端口 接收端口
LO2
LO2
ODUK 调度 ODUK 调度 发送端口 接收端口

OTN介绍及故障定位方法

OTN介绍及故障定位方法

OTN介绍及故障定位方法1 OTN帧结构简介1.1 OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式,;在G.798标准中规定了设备的功能特性。

因此,本手册主要以G.709和G.798为标准,结合我司M820V2.5设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2 OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的G.709规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:1. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

OTN告警介绍及故障定位

OTN告警介绍及故障定位

O T N告警介绍及故障定位方法1OTN帧结构简介1.1OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP 等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN 开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在标准中规定了OTN的帧格式和映射方式,;在标准中规定了设备的功能特性。

因此,本手册主要以和为标准,结合我司设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:1. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

OTN告警介绍及故障定位

OTN告警介绍及故障定位

OTN告警介绍及故障定位方法1OTN帧结构简介1.1OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN 的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在标准中规定了OTN的帧格式和映射方式,;在标准中规定了设备的功能特性。

因此,本手册主要以和为标准,结合我司设备和ZXONE 8X00设备,主要讲述我司设备OTN 开销的实现以及检测。

1.2OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:1. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

OTN设备故障处理流程及方法

OTN设备故障处理流程及方法

Port-n,n=1~2
关键告警 RLOS IOPM_HIGH IOPM_LOW LINK_DOWN
关键性能 IOPM OOPM
关键告警 LOOP_ALM RS_LOF RS_TIM RS_SD
关键性能 CV_RS——STM-16
OTN设备故障定位的常用方法
告警、性能分析法
OTN设备故障定位的常用方法
检查OTU盘的输入光功率:若输入光功率过低,清洁尾纤;若输入 光功率过高则增加衰减器保证入光功率合适。
检查分波盘和OTU盘、OTU盘和ODF架之间尾纤是否老化、弯折, 如果有,请更换。
检查OTU盘单盘配置\OTU2配置中的FEC编码类型,保证本、对端 编码类型一致。
OTN设备误码故障的分析
OTN设备处理光功率异常故障
光功率异常的处理步骤
排除OA盘输入、输出功率故障 a. 核对OA盘“IN”口输入功率与网管查询的OMU盘“OUT口” 输出功率是否一致:若一致转至下一步骤;若不一致,则排除 OA盘与OMU盘之间的光纤、光纤连接故障。 b. 检查OA盘的输出功率是否异常:通过网管读取OA盘的输出功 率值,将该值与网管配置的“期望输出值”对比,若一致,则 转至下一步骤;若不一致,则更换OA盘。
单波通道误码处理Байду номын сангаас法(1)
检查数据业务类接口盘与用户设备数据端口的自协商模式,保证匹配。
上述步骤完成后仍不能解决问题,则更换OTU盘。
OTN设备误码故障的分析
多波通道误码处理方法(2)
检查通道沿线各站点设备是否有外界干扰问题 ,例如线路光缆、电 源电压。
查看通道沿线各站点设备是否有LASER_TCT、CARD_TCT等告警 , 查看是否设备运行环境温度过高,影响系统发送光功率。
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

OTN告警介绍及故障定位方法1 OTN帧结构简介1.1 OTN产生的背景目前随着通信行业的发展,对光网络的要求越来越高,要求光网络所承载的信息量也越来越大,承载的客户信号种类也各种各样,包括SDH、ATM、以太网、IP等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。

为此,国际电信联盟ITU制订光传送网OTN的相关标准,来指导OTN的发展。

光传送网OTN是下一代光网络的发展方向。

OTN设备主要完成的功能就是将客户信号封装在OTN的相应帧格式中,透明、高效的进行传输,同时,通过相应的OTN开销对信号的好坏进行检测。

因此,理解好OTN开销对深入理解OTN设备有着重要意义。

ITU-T在G.709标准中规定了OTN的帧格式和映射方式,;在G.798标准中规定了设备的功能特性。

因此,本手册主要以G.709和G.798为标准,结合我司M820V2.5设备和ZXONE 8X00设备,主要讲述我司设备OTN开销的实现以及检测。

1.2 OTN的网络层次光传送网OTN的一个主要特征就是网络的层次化。

将光传送网划分为多个网络层次,每个层次之间彼此互为服务层与客户层。

客户信号在不同层次之间进行传输,每一层次都有着自己的开销,用于检测本层次信号的好坏。

根据ITU-T的G.709规定,OTN分为客户信号层、光通道净荷单元(OPU)、光通道数据单元(ODU)、光通道传送单元(OTU)、光通道层(OCH)、光复用段层(OMS)、光传输段层(OTS)。

以上各层之间,前者是后者的客户层,后者是前者的服务层。

下面是对各层的简单说明:1. 客户信号层:该层主要指OTN网络所要承载的局方信号,主要包括:SDH、以太网、IP业务等。

2. 光通道净荷单元OPU:该层主要是用来适配客户信号以便使其适合在光通道上传输,即:承载客户信号的“容器”。

该层的开销主要用来指示客户信号映射到OTN信号的过程。

3. 光通道数据单元ODU:该层是由OPU层和ODU层相关开销构成的,该层的开销可以支持对传输信号质量端到端的检测。

4. 光通道传送单元OTU:该层是在光路上传输信息的基本单元结构,有ODU层和OTU层相关开销构成。

5. 光通道层OCH :该层是具有特定波长和特殊帧格式的光信号,其中特殊帧格式即定义的OTU 层。

6. 光复用段层OMS :该层为经过合波处理的多波长光信号。

7.光传输段层OTS :该层是经过OA 放大等处理后的光信号。

由于层次化是OTN 网络的主要特点,因此,熟悉各层次结构对于理解OTN 标准十分重要。

下图是OTN 各层次图,以我司设备为例,指出各层的具体位置。

客户信号层O P U 层O D U 层O T U 层O C H 层O M S 层O T S层客户层服务层OCh OPU ODU OTUOCh OMS OTS= Optical Channel ODU = Optical Data UnitOPU = Optical Payload UnitOTU = Optical Transport UnitM820V2.5设备OTN各层次举例客户信号层(SDH)在这需要指出的是OTS层、OMS层和OCH层是纯粹的光信号,虽然G.709中定义了相关的开销,但是目前几乎所有的设备制造商都没有涉足。

因此,我们重点关注的应是OPU层、ODU层以及OTU层的相关开销。

OTN各层还有不同的速率级别,即通常采用OPUk、ODUk、OTUk的形式来表示OTN各层(k=0、1、2、3),ODU0对应1.25G速率级别可以用来封装GE信号;ODU1对应2.5G 速率级别可以用来封装STM-16信号;ODU2对应10G速率级别;ODU3则对应40G速率级别。

1.3 OTN的帧结构OTN的帧结构与SDH的帧结构不同,OTUk的帧是由4行4080列的字节组成。

每一个OTUk帧都可以看成相应ODUk加成OTU的开销所构成,而每一个ODUk也同样可以看成是由相应的OPUk加上ODU的开销所构成。

下图是一个OTUk帧的示意图:1234上图所示中,紫色区域为OTUk帧的帧头区;红色区域为OTU层开销;蓝色区域为ODU层开销;绿色区域为OPU层开销;黄色区域为OTUk帧的净荷区。

详细的开销示意图如下图所示:下面就分别对各区域开销做简单介绍。

1. 帧定位字节:G.709中规定,每一个OTUk的帧头有6个帧定位字节(FAS)和一个复帧定位字节(MFAS)组成。

帧定位开销既可用于OTUk也可以用于ODUk,当设备收到的OTUk帧或ODUk帧的帧定位字节出现错误时,设备上报OTU帧丢失(对于ODU帧则上报ODU-LOFLOM);如果出现复帧错误,则会上报OTU复帧丢失的告警。

需要特别指出的是,无论是帧丢失还是复帧丢失,都按业务失效处理。

2. OTUk的开销:如图2-3所示,OTUk的开销实际上有两部分组成,一部分是7个字节的开销,另一部分是最后附加的FEC纠错开销,这里重点介绍OTUk的7个字节开销。

OTUk的7字节开销主要三部分组成:3字节的段检视开销(SM)、2字节的通用通信通道(GCC0)以及2字节的预留段(RES)。

与我们业务密切相关的是SM段的开销。

SM段开销有3个字节组成,第一个字节为路径踪迹标示符(TTI),第二个字节为比特间插校验码BIP-8,最后一个字节则由4位的后向差错指示/后向输入定位错误指示(BEI/BIAE)、1位后向缺陷指示(BDI)、1位的输入定位错误(IAE)以及2位的预留比特所组成,示意图如下:TTI BIP-8GCC0RESBEI/BIAE BDI IAE RES路径踪迹标示符(TTI )是由64个字节组成,用来指示路径踪迹防止错连。

我司的设备既可以在源端人为设置TTI 的期望值,也可以检测上游传递过来的TTI 值,当所受到的TTI 值与网管设置的期望值不一致时,则上报TTI 失配告警。

比特间插校验码BIP-8是用来检测OTUk 帧中的传输错误的,当收到的BIP-8值与上游发来的BIP-8值不一致,则设备会统计BIP-8个数,以表示上游传过来的信号中有误码存在。

后向差错指示/后向输入定位错误指示(BEI/BIAE )是用来向上游指示错误或对齐错误的,当设备收到BIP-8误码时,会向上游回送同样数量的BEI 作为错误指示;如果设备收到帧对齐错误IAE 时,在统计IAE 秒的同时,会向上游回送同样数量的BIAE 。

后向缺陷指示(BDI )是用来向上游传送反向失效指示的。

当设备收到业务失效信息时,会向上游回送BDI ,以表示收到的信号失效。

注意:TTI 、BDI 、BIP-8、BEI 、IAE 以及BIAE 等开销,不仅仅是在OTUk 开销中存在,同样在ODUk 层开销和TCMi 层开销中也存在,它们的意义是一样的,只是用来检测不同的网络层次,因此,在工程中遇到相关告警或性能统计,一定要首先明确是哪一层次的。

下图是我司设备层次的举例说明:COMB/CH1COMB/CH1LD2/LO2LD2/LO2电交叉电交叉实纤客户侧业务LD2/LO2LD2/LO2实纤电交叉客户侧业务SM 段SM 段TCMi 段(可人为设置)TCMi 段(可人为设置)TCMi 段(可人为设置)PM 段3.ODUk 的开销:G.709中规定的ODUk 的开销比较复杂,如图2-3所示,ODUk 的开销主要由3*14个字节组成,这里主要说明一下与业务关系密切的开销。

在ODUk 开销中最为重要的开销有两组,即:3字节长的PM 段开销和3字节长的TCMi 开销。

ODUk通道段监视PM段开销和串联监视TCMi段开销与OTUk中SM开销类似,主要的区别在于PM和TCMi开销中有3比特位的状态标示符(STAT),而SM 开销中是预留位(RES)。

G.709中规定的串联监视TCM一共有6个,即TCM1~TCM6,由于其开销地位完全相同,故本文中统一用TCMi来表示6个TCM层开销。

下图是PM和TCMi的开销示意图:图 1-1 TCMi段开销示意图PM层和TCMi层中的TTI、BIP-8等开销的意义与SM中一致,不再重述。

这里主要说明一下状态标志符(STAT)的含义。

状态标示符STAT主要由3个比特位组成,由二进制表示一共有8个不同状态。

ODUk PM及TCM状态位含义见下表。

这里需要重点关注的是维护信号,根据G.709的规定,定义了三种维护信号AIS、OCI和LCK。

当下插这三种维护信号时,设备将会以特殊码型来替代出帧定位字节外的全部业务信号(AIS全部置为111、OCI置为110、LCk置为101),此时,业务应为失效处理。

关于维护信号的更多内容,将在后续章节中进行详述。

4. OPUk的开销:G.709中规定的OPUk的开销主要由包括净荷类型(PT)的净荷结构标识(PSI)、与级联相关的开销、与客户信号映射到OPUk相关的开销构成。

这里只需要重点关注PT。

净荷类型PT代表了不同的业务映射类型,我司的设备不仅可以在源端设置期望的PT值,而且在设备也可以检测到上游传递过来的PT值,当接受到的PT值与网管设置的期望值不一致时,则上报PT失配告警。

注:当设备AIS非使能状态时,PT失配和TTI失配都不会影响业务。

1.4 OTUk,ODUk,OPUk的区别❑OPUk帧是ODUk帧的一部分,ODUk帧是OTUk帧的一部分。

即OTUk帧中,和业务映射相关的部分组成OPUk,OPUk加上一些维护管理开销组成ODUk,而ODUk再加上一部分维护管理开销组成OTUk❑OTUk帧是为了让ODUk帧能够在光纤中传输而设计的,ODUk帧中加上一些适应于外部传输的开销或处理操作就形成了OTUk帧,例如FEC,SM开销,扰码等。

出现在设备外面的信号必然是OTUk帧,不可能是ODUk或OPUk帧❑ODUk帧是OTUk帧的一部分,是电层处理时用到的帧格式,例如对OTUk做电再生处理时,必须将OTUk帧转换为ODUk帧,然后再从ODUk转为OTUk帧。

另外电层交叉调度也是在ODUk上实现的。

电层的处理用不到OTUk帧中适用于外部传输的特征,所以应该将OTUk帧做些简化后再进行,实际上OTUk帧去掉适用于外部传输的特性后就变成了ODUk帧。

ODUk帧和OTUk帧分别有自己的开销,OTUk帧的开销自然是在外部传输时用到的,而ODUk开销是在电层处理时用到的❑OPUk帧是ODUk帧的一部分,OPUk帧是专门为了实现将业务装入OTUk帧而设计的。

OPUk帧的主要功能就是把各种业务装OPUk帧的净荷部分,然后再加上和业务映射有关的开销,例如字节调整开销和净荷类型指示1.5 OTN网络中客户信号的映射与复用客户信号的映射与复用过程比较复杂,这里不作详述,仅对过程做简单的叙述,如有需要可以参加G.709和G.798。
