测量工程施工方案(3篇)

第1篇一、工程概况本工程位于我国某城市，为某大型商业综合体项目。

该项目包括地下车库、地上商业、办公及住宅等多种功能。

为确保施工质量和进度，特制定本测量工程施工方案。

二、施工组织1. 成立测量小组：由具有丰富测量经验和专业知识的测量工程师、测量员组成，负责整个工程的测量工作。

2. 测量仪器：选用高精度全站仪、水准仪、经纬仪等测量仪器，确保测量数据的准确性。

三、施工准备1. 测量资料：收集项目设计图纸、地形图、地下管线图等相关资料，为施工测量提供依据。

2. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。

3. 控制网布设：按照国家标准和规范要求，建立平面控制网和高程控制网，为施工测量提供基准。

四、施工测量1. 平面控制测量：采用全站仪进行平面控制测量，包括平面控制网布设、施工放样、轴线投测等。

2. 高程控制测量：采用水准仪进行高程控制测量，包括高程控制网布设、施工放样、标高传递等。

3. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。

4. 施工过程测量：在施工过程中，对关键部位进行实时测量，确保施工质量。

五、质量控制1. 测量仪器：确保测量仪器性能稳定，定期进行检定和校准。

2. 测量数据：严格执行测量规范，确保测量数据的准确性。

3. 施工放样：严格按照设计图纸和测量资料进行施工放样，确保施工位置准确。

4. 施工过程测量：对关键部位进行实时测量，确保施工质量。

六、安全措施1. 测量人员：加强测量人员的安全教育，提高安全意识。

2. 测量设备：确保测量设备安全使用，定期进行维护保养。

3. 施工现场：严格按照施工规范进行施工，确保施工现场安全。

七、施工进度1. 施工测量工作在项目开工前完成，为后续施工提供保障。

2. 施工过程中，及时进行测量工作，确保施工进度。

八、总结本测量工程施工方案旨在确保施工质量和进度，为我国某大型商业综合体项目的顺利实施提供有力保障。

在施工过程中，我们将严格执行本方案，确保工程顺利进行。

测量专项施工方案

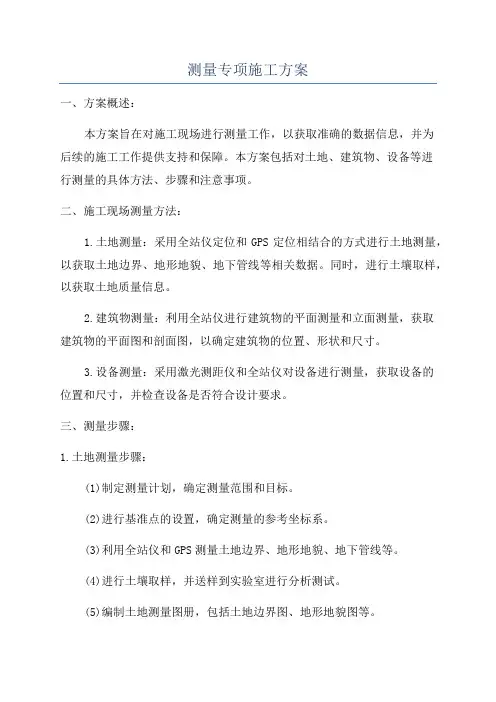

测量专项施工方案一、方案概述：本方案旨在对施工现场进行测量工作，以获取准确的数据信息，并为后续的施工工作提供支持和保障。

本方案包括对土地、建筑物、设备等进行测量的具体方法、步骤和注意事项。

二、施工现场测量方法：1.土地测量：采用全站仪定位和GPS定位相结合的方式进行土地测量，以获取土地边界、地形地貌、地下管线等相关数据。

同时，进行土壤取样，以获取土地质量信息。

2.建筑物测量：利用全站仪进行建筑物的平面测量和立面测量，获取建筑物的平面图和剖面图，以确定建筑物的位置、形状和尺寸。

3.设备测量：采用激光测距仪和全站仪对设备进行测量，获取设备的位置和尺寸，并检查设备是否符合设计要求。

三、测量步骤：1.土地测量步骤：(1)制定测量计划，确定测量范围和目标。

(2)进行基准点的设置，确定测量的参考坐标系。

(3)利用全站仪和GPS测量土地边界、地形地貌、地下管线等。

(4)进行土壤取样，并送样到实验室进行分析测试。

(5)编制土地测量图册，包括土地边界图、地形地貌图等。

2.建筑物测量步骤：(1)制定测量计划，确定测量的内容和范围。

(2)进行基准点的设置，确定测量的参考坐标系。

(3)利用全站仪进行建筑物的平面测量，获取建筑物的平面图。

(4)利用全站仪和测量尺进行建筑物的立面测量，获取建筑物的剖面图。

(5)编制建筑物测量图册，包括平面图、剖面图等。

3.设备测量步骤：(1)制定测量计划，确定测量的设备和要求。

(2)进行基准点的设置，确定测量的参考坐标系。

(3)利用激光测距仪和全站仪对设备进行测量，获取设备的位置和尺寸。

(4)检查设备的准确性和符合度，是否符合设计要求。

(5)编制设备测量报告，包括设备位置图和尺寸数据等。

四、注意事项：1.测量前需要详细了解工程设计要求和测量计划，明确测量的目标和范围。

2.测量时要选用合适的测量仪器和工具，并保证其准确性和可靠性。

3.测量时要注意安全，遵守现场安全规定，并采取相应的防护措施。

工程现场测量方案

工程现场测量方案一、前言在建筑工程施工过程中，测量是一个非常重要的环节。

测量的准确与否直接影响到施工的质量和进度，因此合理的测量方案是非常关键的。

本文将就工程现场测量方案进行详细的介绍。

二、测量目的1. 精确控制建筑结构的尺寸和位置，确保施工质量；2. 对地形地貌进行详细测量，为工程设计提供准确的地理信息；3. 在施工过程中进行实时监测，发现并解决问题。

三、测量内容1. 针对建筑结构的测量，主要包括建筑物的高度、长度、宽度等尺寸测量；2. 针对地形地貌的测量，主要包括地形地貌的起伏、坡度等测量；3. 实时监测内容，主要包括变形监测、裂缝监测等。

四、测量方法1. 建筑结构的测量，主要采用激光测距仪、全站仪等高精度仪器进行测量；2. 地形地貌的测量，主要采用GPS测量和地理信息系统进行地形地貌的测量；3. 实时监测，主要采用变形监测仪、裂缝计等设备进行实时监测。

五、测量步骤1. 对建筑结构的测量步骤：（1）确定测量控制点，选择合适的控制点作为基准点；（2）利用全站仪或激光测距仪进行建筑结构的立面测量；（3）根据测量数据进行分析，并汇总出建筑结构的尺寸和位置。

2. 对地形地貌的测量步骤：（1）利用GPS进行地形地貌的测量，获取地形地貌的起伏和坡度等数据；（2）采用地理信息系统进行数据处理和分析，绘制出详细的地形地貌图。

3. 对实时监测的步骤：（1）选择合适的监测设备进行安装，包括变形监测仪、裂缝计等；（2）对监测设备进行调试和校准，确保监测数据的准确性；（3）实时监测数据的录入和分析，及时发现并解决问题。

六、测量成果的处理1. 对建筑结构的测量成果，应制作出详细的立面图和平面图，并标注出建筑结构的尺寸和位置；2. 对地形地貌的测量成果，应绘制出详细的地形地貌图，并标注出地形地貌的起伏和坡度；3. 对实时监测的数据，应进行实时的记录和分析，并及时发现并解决问题。

七、测量方案实施过程的控制1. 对测量设备进行定期的检测和校准，确保测量数据的准确性；2. 对测量过程进行详细的记录，包括设备、人员、时间等详细信息；3. 对测量成果进行归档和保存，确保测量成果的及时性和完整性。

施工测量方案

施工测量方案
1.1.、建筑物轴线定位及标定:建筑物的定位放线是确定建筑物平面
位置和开挖基础的关键环节。

施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。

由建筑总平面图提供的设计坐标计算十字形控制线的交叉点坐标。

用角度交汇法确定建筑物十字形主轴线交叉点的位置，经纬仪设在该位置。

用后方交汇法测出交叉点的现场实际坐标，与设计坐标比较。

在现场对初步测定的点位进行归化改正，即经纬仪设在初步测定的交叉点上。

用极坐标法测出设计坐标位置。

为检查测量结果的准确性，把仪器设于这个经过归化的坐标点，对其两个施工坐标点进行观测。

测出的夹角与理论的夹角的误差在规范的要求范围内，即满足要求。

1.2、工程定位放线:进场后首先对甲方提供施工定位图进行图上复核，
以确保设计图纸的正确。

其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

现场建立控制座标网和水准点。

现场平面控制网的测设方法见后。

水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。

工程定位后要经建设单位和规划部门验收合格后方可开始施工。

专项施工测量方案

一、编制依据1. 《城市测量规范》(CJJ8-2020)2. 《工程测量规范》(GB50026-2020)3. 《建筑变形测量规程》(JGJ8-2020)4. 工程设计图纸及现场实际情况二、工程概况本工程为某商业综合体项目，包括地上二十六层办公楼、五层裙楼及地下两层车库。

总建筑面积约12万平方米，场地位于市中心繁华地段，周边环境复杂。

三、施工测量准备1. 测量人员及其职责划分- 测量负责人：负责测量方案的编制、组织实施及监督。

- 测量员：负责具体测量工作，包括控制网布设、点位放样、施工测量等。

- 质量检查员：负责测量质量的检查和验收。

2. 测量仪器配备- 全站仪：用于控制网布设、点位放样、施工测量等。

- 水准仪：用于高程控制测量。

- 钢尺：用于距离测量。

- GPS接收机：用于平面控制测量。

四、测量控制系统建立1. 平面控制网- 建立一级平面控制网，采用全球定位系统（GPS）进行布设，确保控制点精度。

- 二级平面控制网采用导线测量法，布设于主要建筑物周围。

2. 高程控制网- 建立一级高程控制网，采用水准测量法，确保控制点精度。

- 二级高程控制网采用水准测量法，布设于主要建筑物周围。

五、施工测量1. 基础施工测量- 根据平面控制网，放样基础轴线，确保轴线偏差在规范允许范围内。

- 根据高程控制网，测设基础标高，确保标高偏差在规范允许范围内。

2. 主体结构施工测量- 根据平面控制网，放样主体结构轴线，确保轴线偏差在规范允许范围内。

- 根据高程控制网，测设主体结构标高，确保标高偏差在规范允许范围内。

3. 装饰装修施工测量- 根据主体结构轴线和高程，放样门窗、墙柱等装饰装修部位，确保位置准确。

六、测量技术资料编制及管理1. 测量技术资料包括：测量方案、测量记录、测量成果等。

2. 测量技术资料应按照规范要求进行编制、审核、归档。

七、质量控制1. 测量过程中，严格执行测量规范和操作规程。

2. 测量人员应具备相应的资质和技能。

施工测量方案

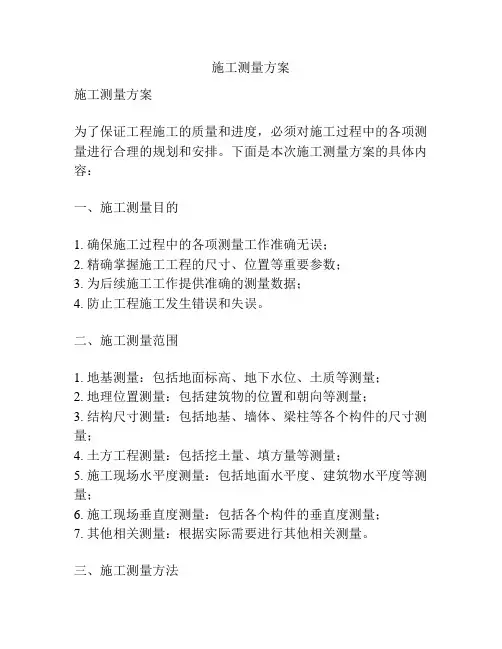

施工测量方案施工测量方案为了保证工程施工的质量和进度，必须对施工过程中的各项测量进行合理的规划和安排。

下面是本次施工测量方案的具体内容：一、施工测量目的1. 确保施工过程中的各项测量工作准确无误；2. 精确掌握施工工程的尺寸、位置等重要参数；3. 为后续施工工作提供准确的测量数据；4. 防止工程施工发生错误和失误。

二、施工测量范围1. 地基测量：包括地面标高、地下水位、土质等测量；2. 地理位置测量：包括建筑物的位置和朝向等测量；3. 结构尺寸测量：包括地基、墙体、梁柱等各个构件的尺寸测量；4. 土方工程测量：包括挖土量、填方量等测量；5. 施工现场水平度测量：包括地面水平度、建筑物水平度等测量；6. 施工现场垂直度测量：包括各个构件的垂直度测量；7. 其他相关测量：根据实际需要进行其他相关测量。

三、施工测量方法1. 传统测量方法：包括水准测量、经纬度测量、三角测量等；2. 现代测量方法：包括全站仪测量、激光测距仪测量等；3. 数据处理方法：包括测量数据的计算和分析等。

四、施工测量程序1. 编制测量方案：明确测量的目标、范围、方法等细节；2. 布置测量控制点：确定测量的控制点位置，并进行标识和固定；3. 进行测量工作：按照预定的测量方法进行测量工作；4. 测量数据处理：将测量数据进行计算和分析，得出准确的测量结果；5. 撰写测量报告：将测量结果和分析结果进行整理和归纳，编写测量报告；6. 验收和调整：由专业人员进行测量结果的验收，并进行必要的调整和修正；7. 备案和归档：将测量方案、测量数据和测量报告等信息进行备案和归档。

五、施工测量质量控制1. 确保测量设备和仪器的准确性和可靠性；2. 培训测量人员，提高其业务水平和工作效率；3. 加强施工测量质量的监督和检查，及时发现和纠正错误和失误；4. 对测量过程进行验收和评估，确保测量结果的准确性；5. 做好测量数据的保密工作，防止数据泄露和损坏。

通过合理的施工测量方案，可以保证施工工程的尺寸和位置等重要参数的准确性，提高施工的效率和质量，并降低施工中的错误和失误。

施工测量施工方案(3篇)

第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。

工程包括地下车库、地上建筑及配套设施。

地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。

本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。

二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。

三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。

四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。

2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。

3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。

4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。

5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。

施工测量方案工程概况

施工测量方案工程概况一、测量目的本次测量的目的在于确定土建结构的准确位置、尺寸和高程，以及确保土建结构在设计图纸上的位置和尺寸的要求下进行测量，确定复合地基、土石方量和结构工程的位置和尺寸，确保符合设计要求。

同时，测量的结果将用于确保建筑物及其附属设施和设备的基线完整性、临时配置稳定性、使用性能持续性和无障碍性。

二、技术要求1.测量方法本次施工测量将使用传统测量方法和现代测量技术相结合的方式进行测量，包括举高测量、三角测量、水准测量、全站仪测量等。

2.设备要求测量设备要求符合国家规定的相关标准，设备应具有较高的精度和可靠性，能够满足工程测量的需要。

3.人员要求测量作业人员应具备较高的测量技术水平和丰富的测量实践经验，保证测量作业的准确性和可靠性。

三、测量范围本次施工测量的范围包括土建结构的准确位置、尺寸和高程的测量，复合地基和土石方量的测量，结构工程的位置和尺寸的测量。

在保证测量准确性的前提下，尽可能减少对施工作业的影响。

四、测量方案1.测量前准备针对施工现场的具体情况，组织测量作业前，应进行现场测绘，绘制相应的现场测绘图，并对测量任务进行详细的调研和分析。

2.测量方法测量方案采用全站仪测量、GPS测量和测绘软件综合测量相结合的方式进行。

在施工测量中，实行“先平面后高程”的工作原则，按照垂直和水平的原则进行测量。

3.测量精度在测量过程中，要保证测量的准确性和可靠性，对确定的坐标、尺寸和高程等重要信息进行多次验证和对比，确保测量结果的准确性。

4.数据处理采用专业的测量数据处理软件进行数据处理，生成清晰、准确的测量数据报告，并保存相关测量资料。

五、施工措施和控制1.施工环境在进行施工测量时，要保证测量环境的安全和稳定，有必要时，采取相应的安全防护措施，确保测量作业的顺利进行。

2.测量控制对于测量偏差大的地形情况，应采取适当的控制措施，对不稳定的地质进行处理，以提高测量准确性。

3.施工影响在施工测量过程中，要尽量减少对施工作业的影响，确保工程的顺利进行。

建筑工程施工测量方案

建筑工程施工测量方案1、施工测量的准备工作1.1、熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。

1.2、对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。

1.3、测量仪器准备： J-2经纬仪6台；S1水准仪8台；50m钢卷尺14把。

以上测量仪器均应在施工前检定合格，确保测量数据的准确。

1.4、测量人员配备：测量工12人，测量员2人2、建筑物定位放线：2.1、建立场区控制网：通过总平面图中说明的场区定位点定出场区控制网，设置为十字交叉主轴线。

2.2、平面控制网建立：由场区控制网建立平面控制网，控制网设置为矩形。

平面控制网测设精度为测角中误差±12 ，边长相对中误差1/15000。

2.3、各轴线的测设：利用所建立平面控制网及图纸所反映相关关系尺寸测设各主要轴线，各轴线引测到矩形控制网上，测设时要以两端控制桩为准，拉通尺测定该边上各轴线控制桩，再校核各桩间的间距。

距离丈量采用一把钢尺往返一次，拉力50N丈量，结果当中应加入尺寸、温度、拉力倾斜等改正数。

控制桩的做法为在木桩周围浇注混凝土，用红色油漆将桩位标出，控制桩完成以后，用红机砖砌筑一个保护井，将桩位妥善保护。

2.4、高程控制建立水准点：与甲方及设计单位确认已知水准点，进行复测。

办理有关确认手续。

在现场建立水平控制网。

在建筑物的四周建立四个临时水准点，水准点的位置在各面墙的中间。

3、基础施工测量：3.1、垫层施工以前的测量：基础验槽完毕以后，对基坑四周边坡上的标高桩进行校核，合格后在基槽内用混凝土做灰饼，灰饼间距2m，做为垫层施工标高依据。

用经纬仪将外墙的轴线投测到基础内。

定出各外墙的轴线桩，依据图纸放出垫层的外边线，将集水坑的位置标出。

做为支设垫层模板的依据。

3.2、垫层上测量：在垫层上测量放线前首先对轴线控制网进行校测，然后架全站仪于坑边轴线桩上依次用正侧镜方法向下投测轴线点，投测允许误差3mm。

施工测量方案2

施工测量方案一.测量依据与准备1.工程测量总体安排以设计图及建设单位规划的用地地界, 结合测绘成果和总平面定位, 现场建立相对的一级三角控制主网, 并在此基础上, 指导现场定位及轴线、标高的控制施工。

本工程定位, 将利用一级三角控制主网, 采用坐标距离定位”的方法来进行建筑物定位及各条轴线的控制, 并采取闭合检查。

工程定位全站仪、经纬仪配合定位。

水准标高采用水准仪测量。

2.测量仪器的选用注: 以上仪器均应鉴定合格, 并在计量鉴定使用有效期内。

在使用过程中, 应经常检查仪器的常用指标, 一旦偏差超过允许范围, 应及时校正来保证测量精度。

二.场区平面控制网的测设1.平面轴线控制测量1）基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据, 其三角控制主网基准点精度应控制在5mm以内。

基准平面控制主网是建立在基准点的基础上的, 设置时要求同时满足稳定、可靠和通视三个要素, 其中任何一点遭到不可预见事件的破坏或移动时, 应及时复测补网。

标高以建设单位提供的规划永久水准点为基准, 其数值以规划最新数值为准。

施工高程应根据最新数据及时调整, 可利用平面控制主网基准点位作为水准点控制基准点。

轴线坐标控制点投测完毕之后, 互相之间应进行校核, 同时检验偏差情况, 闭合检查如果超出精度允许范围应及时纠正。

2）测量施工方法:根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测, 确保建筑总平面图所反映的尺寸与场地实际情况相吻合。

在项目测量人员初步测量定位后, 由公司工程部技术科进行复核, 在复核正确的情况下, 报请设计和监理来现场对建筑物的定位进行复核, 在复核正确后, 由项目部填写好测量定位单报请设计和监理签字认可, 然后将签字后的资料交项目部资料员保存。

测量定位的精度为万分之一, 定位外包轴线尺寸允许误差为5mm.3）轴线控制测量精度及要求:长轴线上的定位点, 不得少于3个；轴线点误差, 不应大于5mm ；放样后的主轴线点位, 应进行角度观测, 检查直线度；测定交角的测角中误差, 不应超过25〃；直线度的限差, 应在180°±5以内。

工程测量施工方案(3篇)

第1篇一、项目背景随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。

为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。

本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。

二、工程概况1. 工程名称：某市XX大道改造工程2. 工程地点：某市XX大道3. 工程规模：全长XX公里，红线宽度XX米4. 工程内容：道路、桥梁、排水、照明、绿化等工程5. 工程工期：XX个月三、工程测量施工方案1. 施工准备（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。

（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。

（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。

2. 施工流程（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。

（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。

（3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。

（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。

3. 施工方法（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。

（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。

（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。

4. 质量控制（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。

（2）加强测量设备的维护和保养，确保设备正常运行。

施工测量方案

施工测量1、根据图纸及现场实际情况，设置控制轴线，按照要求在入口北侧和西侧设置三个水准点引高程，距离为基坑外30M以上，控制点设专人保护，每月复核一次，使用前必须进行校验。

2、测量内容及控制目标测量内容为施工放样与轴线控制，水准测量与标高控制，沉降观测等，测量控制目标为：（1）、轴线位移：5MM内（2）、标高：层高±8MM，全高±20MM（3）、垂直度：每层5MM内，全高20MM内3、测量准备（1）、测量器具准备全站仪一台，J2级经纬仪1架，DS3水准仪2架，5kg线锤4颗，50M钢卷尺6把，5M钢卷尺20把，塔尺3把，其他如对讲机3副，钢丝线、尼龙线、墨斗等辅助工具。

（2）、人员配备为保证测量精度，设专职测量技术人员2名，做到定人定机定路线（沉降观测还应做到定时间），另配备辅助工2名。

4、施工测量（1）、轴线测量与控制①基础阶段采用龙门桩控制法，即用经纬仪将导线基准点投测到基坑边，再根据此基准点在基坑边建立龙门桩测量控制网。

②上部结构阶段上部结构轴线测量的控制面积较大，测量采用内控法，结合多次复核法（多条控制轴线正反校核），每幢楼各设3个测量轴线。

上部结构轴线测控以底层引测轴线为控制线，用经纬仪将下层轴线层层引测至楼层，然后据此控制轴线进行楼层放样。

（2）、标高控制标高控制首先是水准基点的控制，根据本工程特点，水准基点位置固定采用打设钢管及浇筑混凝土，形成一个水准基点控制网，每次引测测量时进行水准基点复测，楼层标高测控时，利用边柱井用钢卷尺作垂直测量，在楼层用水准仪测设，并对各点进行校核，减少差错。

（3）、沉降观测根据设计或规范要求设置沉降观测点，按设计确定的沉降观测点数量与位置埋设好观测点，并按《建筑变形测量规程》（JGJ/T8-9）要求进行观测，以事先布设的标高控制点为基准按要求进行沉降观测。

沉降观测采用闭合法观测，观测次数和精度要求按设计和国家有关技术规范执行。

本工程观测点位置设置在房屋四角转角处以及中间每隔8～12米的轴线上可观测到的墙、柱上设置。

施工测量方案

施工测量方案为了保证测量结果的准确性，本工程采用智能电子全站仪，自动安平水准仪及钢尺等测量器仪，本工程所用测量工具必须经过法定计量单位检验校准。

熟悉和了解甲方在施工现场提供的水准点和坐标点，并根据建筑总平面图进行复测，确保工程坐标的准确性。

对施测用辅助工具如木桩和铁锤等应做好准备。

一.建筑物定位放线1.轴线控制网的设置。

依据工程建筑总平面图确定建筑物横竖控制轴线，其控制桩应尽量远离基坑边，以免基坑上部发生位移产生偏差，这样也为后续结构施工提供准确的轴线控制桩，基坑开挖定位测量放线在确认无误后申报监理单位验线,并申请规划勘测部门验线。

合格后方可进行基坑土方开挖。

2、控制网轴线的精度等级及测量方法依据《工程测量规程》执行。

为了给后续结构施工创造有利条件,对本工程基坑土方开挖放线必须严格要求。

轴线控制网的测角中误差将不超过±12”，边长相对中误差不大于l∕15000o 为满足控制网的精度要求,本工程将使用日本索佳SET2001智能电子全站仪,其测角精度为：2“；边长精度为：2÷2D o测量时，一测回测角，二测回测边,并严格按规程中的水平角观测和光电测距的技术要求进行。

二、施工高程控制1.水准点引测：根据规划勘测部门设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合的方法布设现场施工用水准点。

现场水准点布置数量不少于三个，以便相互校核和满足分段施工的需要。

2、施工中标高控制：场内设置的水准网控制点，在间隔一定的时间需联测一次，以作相互检核，对检测的数据应认真计算，以保证水准点使用的准确性。

施工中标高控制方法：根据现场水准网控制点，采用高精度的水准仪在基坑四周布置标高传递基准点，以此点控制基坑的开挖标高。

在基坑开挖过程中，为了做到心中有数，在基坑壁上每4m设置一个控制标高。

基底标高的控制：为了保证不超挖，在距基底设计标高Im处测一标高，并抄出标高水平线，以此标高线来控制挖土深度。

施工测量方案

施工测量方案施工测量方案为了确保事情或工作安全顺利进行，通常会被要求事先制定方案，方案是在案前得出的方法计划。

我们应该怎么制定方案呢？下面是小编精心整理的施工测量方案范文，欢迎大家分享。

施工测量方案篇1一、工程概况本工程为XX县环城西路公路(拓宽)，起讫里程K0+000——K3+624，全长3426km。

起点位于XX县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX县环城西路K0+000+426(拓宽)具体尺寸布置为：6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道，设计车速40km/n设计路宽为15.0m，主车道已修好。

二、施工测量技术措施1、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。

关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。

2、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。

它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。

定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。

路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。

关于中线复测和边线放样，应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。

施工测量方案

3.施工过程监测
-对施工过程中的关键部位、关键工序进行监测，确保施工质量。
-采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
-定期对监测数据进行分析，为施工提供参考依据。
4.竣工验收测量
-对建筑物进行整体测量，包括平面位置、高程、尺寸等。
-对测量数据进行整理、分析，编制竣工验收测量报告。
八、测量质量控制
4.加强测量过程的监督检查，确保测量工作质量。
5.对测量数据进行复核，发现问题及时整改。
八、施工测量安全管理
1.测量人员应严格遵守施工现场安全管理规定，确保人身安全。
2.测量设备应定期检查，确保设备安全性能。
3.测量过程中，应采取有效措施，防止安全事故的发生。
4.加强对测量现场的巡查，发现问题及时处理。
2.施工放样
（1）根据设计图纸，将建筑物的轮廓线、轴线、高程等要素放样到施工现场。
（2）采用全站仪、GNSS接收机等进行放样，确保放样精度。
（3）对放样结果进行复核，确保无误后进行施工。
3.施工过程监测
（1）对施工过程中关键部位、关键工序进行监测，确保施工质量。
（2）采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
九、施工测量资料管理
1.建立测量资料管理制度，确保测量资料齐全、完整。
2.测量资料应包括：测量方案、测量记录、测量报告等。
3.测量资料应分类存放，便于查阅。
4.测量资料应定期归档，妥善保管。
十、结语
本施工测量方案旨在规范本项目施工测量工作，确保施工质量。施工过程中，测量人员应严格执行本方案，并根据实际情况进行调整。通过全体测量人员的共同努力，为项目的顺利推进提供有力保障。
（3）定期对监测数据进行整理、分析，为施工提供依据。

中建工程施工测量专项方案

中建工程施工测量专项方案一、施工测量专项方案的编制目的中建工程施工测量专项方案是为了在工程施工过程中，通过科学合理的测量方法和工具，确保施工质量，促进工程施工的顺利进行。

通过该方案的编制和实施，可以有效控制施工现场的测量工作，合理规划测量方法和步骤，提高工程测量的精度和效率，确保施工质量和进度，保障工程的安全和可靠。

二、施工测量专项方案的依据1. 《建筑工程测量规范》2. 《中建施工管理制度》3. 《中建施工现场管理规定》4. 《中建安全生产管理制度》5. 《中建质量管理制度》三、施工测量专项方案的内容1.施工测量的组织和管理施工测量工作由中建项目部的测量人员和外聘专业测量单位共同组成，通过建立测量专项小组的方式对施工现场的测量工作进行统一管理和规划，明确测量任务的执行单位和责任人，确保测量工作的科学性和有效性。

2.施工测量的前期准备在施工前，应对施工现场进行详细测绘，制定详细的施工测量图，明确工程的基准点和控制点，为后续施工测量工作提供参考和支持。

3.施工测量的方法和工具在施工过程中，应选择合适的测量方法和工具，如全站仪、GPS定位等高精度测量仪器，确保施工测量的精度和准确性，避免测量误差对工程质量的影响。

4.施工测量的实施步骤在施工现场的实际测量工作中，应根据工程的具体情况和要求，制定详细的测量方案和实施步骤，确保测量工作的有序进行和质量保障。

5.施工测量的质量控制在施工过程中，应严格按照测量标准和规范进行测量工作，并对测量结果进行及时检验和调整，确保测量数据的准确性和可靠性。

6.施工测量的报告和档案对施工测量工作的结果应及时编制测量报告，形成相关的测量档案和资料，作为工程后续施工和验收的依据，为工程质量和安全留下充分的记录和保障。

四、施工测量专项方案的实施和监督1.在施工测量工作中，中建项目部应对测量工作的执行情况进行定期检查和评估，确保测量工作的科学性和有效性。

2.工程施工现场应配备专业的测量人员和工具，确保测量工作的顺利进行和质量保障。

施工测量方案

目录一、测量施工准备 (1)1、仪器准备 (1)2、人员准备 (2)3、制定测量方案 (2)4、图纸校核及定位依据校测 (2)二、控制点复测 (3)三、控制点加密 (3)四、导线测量 (3)五、水准导线测量 (4)六、水准控制方法 (4)七、平面控制方法 (5)八、施工测量 (5)1、平面定位 (5)2、高程引测 (5)3、校对及增设水准基点 (5)4、桥梁平面图及纵横断面、竖向布置图核对 (6)5、桥桩的放样： (6)6、桩基础测量放线、桩孔定位 (6)7、墩柱施工 (6)8、支座安装 (6)9、预制板吊装 (6)10、地下管线测量 (7)九、测量质量保证措施 (7)施工测量方案一、测量施工准备工程开工前应与招标人办理交接桩手续，办好交接桩手续后及时做施工测量复测及桩位保护工作，在工程施工前详细检查、核对纵、横断面图，发现问题应进行复测，确认无误后根据设计图纸和有关规定进行放样。

本工程主要测量工作集中在道路施工，道路施工各个路段分布较散，点多线多，标准要求高。

而且测量控制工作有其特别的系统严密性、连续性，来不得半点差错。

在操作过程中，我们成立由技术负责人、技术员和多名专业测量人员组成专业测量组，并配备先进的测量仪器，采用科学的测量方法，采用计算机进行计算、绘图，保证测量工作高精度、高效率的完成。

认真钻研图纸，从每个点、每条线开始，扎实控制好局部的标准精度，再进而组织好全局的施测工作，提高施测精度和施测效率。

测点放样前，认真作好内业准备工作，校正仪器设备，拟定施测方案。

现场精心操作，对不符合精度测量成果必须复测，决不马虎了事。

做好施工期间的中线桩、水平桩、边桩的测设、保护和复测是整体达到标准的重要环节。

主要做法是：开工前一定要全面贯通测量一次。

按设计提供的水准点全面复测原地面水平桩。

根据计算的填高放边桩。

包括路基用地桩和路堤坡脚、路堑堑顶、边沟等的具体位置桩。

定出路基清表边界线，将该范围内的树木、灌木丛、果树等砍伐或移植，清除路基范围内的垃圾、有机物残渣及原地面以下100～300mm内的草皮、农作物根系和表土，运至弃土场或监理工程师指定的地方。

施工测量方案

施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。

2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。

二、平面放样测量1、轴线投测。

平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。

然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。

控制轴线标识示例：2、圆弧控制线放样。

圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。

3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。

三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。

2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。

四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。

在向基坑内引测标高时，首先联测高程控制网点。

经联测确认无误后，方可向基坑内引测所需的标高。

2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。

标高基准点用红油漆标注在基坑侧面上，并标明数据。

3、施工标高点的测设。

施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。

施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。

±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。
