51单片机控制4个数码管显示
51单片机中4个数码管的显示实验
51单片机中4个数码管的显示实验一、实验目的：1、看懂电路原理图，明白4个共阳数码管的编程方式。
2、看懂参考程序，学会使用扫描法来对4个数码管进行扫描显示。
学会使用定时器。
二、实验设备：51通用实验板一个，51仿真器一个，40针仿真头一个，12V电源一个，串口线一条。
三、实验电路原理图：四、实验内容：4个数码管一次显示4个数字，下一次加4进行显示，数字最大为9，到9再从0重新进行显示。
中间有一定的时间延时。
改变数据用定时器进行设置。
五、实验步骤：安实物图的形式把实验设备连接在一起。
六、参考程序：;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;4个数码管的显示实验；使用70H，71H，72H，73H进行数码管显示数据存储。
75H进行定时器定时时间设置，发光二极管L1进行亮灭显示改变数据标志。
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;SETTIM EQU 75H;定时时间长短设定ORG 0000HLJMP MAINORG 000BHLJMP TIM0;定时器0中断ORG 0030HMAIN: ;主程序MOV SP,#07HMOV SETTIM ,#00HLCALL INIT;初始化数据MOV TMOD,#01H;设值定时器0MOV TH0,#00H;定时初值MOV TL0,#00HSETB EA;开总中断SETB ET0;开中断SETB TR0;开始定时器STAR:LCALL DISPLJMP STAR;****************************************;显示子程序DISP: MOV R0,#0FEHMOV R1,#70HDISP1:MOV A,R0MOV P2,AMOV A,@R1MOV DPTR,#TABMOVC A,@A+DPTRMOV P0,ALCALL DLYSINC R1MOV A,R0RL AMOV R0,AJB ACC.4,DISP1RET;***************************************;定时器0中断程序TIM0:CLR TR0CLR EAMOV A,SETTIMINC ACJNE A,#9,TM1LCALL CHGMOV A,#00HCPL P1.0;定时器运行标志,使L1灯不断闪动TM1: MOV SETTIM,AMOV TH0,#00HMOV TL0,#00HSETB EASETB TR0RETI;****************************改变要显示的值CHG:MOV R0,#70HMOV R3,#04HCH1:MOV A,@R0INC ACJNE A,#0AH,CH2MOV A,#00HCH2:MOV @R0,AINC R0DJNZ R3,CH1RET;********************************************;初始化程序INIT: ;初始化70H---73H中的数据，使用R0,R1,R3MOV R0,#00H;数据初值MOV R3,#04HMOV R1,#70H;4个数码管数据存储地址IN0:MOV A,R0MOV @R1,AINC R0INC R1DJNZ R3,IN0RET;*****************************************;延时程序DLYS: MOV R6,#5DLYS0:MOV R5,#150DJNZ R5,$DJNZ R6,DLYS0RET;*****************************************;数据表TAB:DB 0C0H,0F9H,0A4H,0B0H; 0,1,2,3DB 99H,92H,82H,0F8H;?,5,6,7DB 80H,90H,88H,83H;?,9,A,BDB 0C6H,0A1H,86H,8EH;C,D,E,FDB 8CH,89H,07fh,0bFH;P,H,.,-11001011END七、思考：修改一下程序，使用定时器2进行定时改变数据进显示。
51单片机键盘数码管显示(带程序)
期中大作业学院：物理与电子信息工程学院课题：【利用8255和51单片机实现数码管显示按键数值的程序】要求：【4*4矩阵键盘，按0到15，数码管上分别显示0~9，A~F】芯片资料：8255：8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。
具有3个通道3种工作方式的可编程并行接口芯片（40引脚）。
其各口功能可由软件选择，使用灵活，通用性强。
8255可作为单片机与多种外设连接时的中间接口电路。
8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接口，即数据线、地址线、控制线接口。
同时必须具有与外设连接的接口A、B、C口。
由于8255可编程,所以必须具有逻辑控制部分，因而8255内部结构分为3个部分：与CPU连接部分、与外设连接部分、控制部分。
8255特性：1.一个并行输入/输出的LSI芯片,多功能的I/O器件,可作为CPU总线与外围的接口。
2.具有24个可编程设置的I/O口,即3组8位的I/O口，分别为PA口、PB口和PC 口。
它们又可分为两组12位的I/O口：A组包括A口及C口(高4位,PC4~PC7),B组包括B口及C口(低4位,PC0~PC3)。
A组可设置为基本的I/O口,闪控(STROBE)的I/O闪控式,双向I/O三种模式;B组只能设置为基本I/O或闪控式I/O两种模式,而这些操作模式完全由控制寄存器的控制字决定.引脚说明RESET:复位输入线，当该输入端处于高电平时，所有内部寄存器（包括控制寄存器）均被清除，所有I/O口均被置成输入方式。
CS:芯片选择信号线，当这个输入引脚为低电平时,即CS=0时,表示芯片被选中，允许8255与CPU进行通讯；CS=1时，8255无法与CPU做数据传输。
RD:读信号线，当这个输入引脚为低电平时,即CS=0且RD=0时,允许8255通过数据总线向CPU发送数据或状态信息，即CPU从8255读取信息或数据。
WR:写入信号，当这个输入引脚为低电平时,即CS=0且WR=0时,允许CPU将数据或控制字写入8255。
四位数码管单独显示

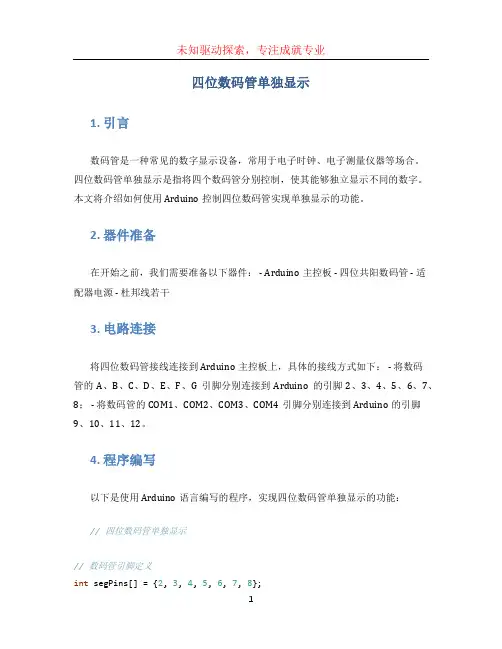

四位数码管单独显示1. 引言数码管是一种常见的数字显示设备，常用于电子时钟、电子测量仪器等场合。
四位数码管单独显示是指将四个数码管分别控制，使其能够独立显示不同的数字。
本文将介绍如何使用Arduino控制四位数码管实现单独显示的功能。
2. 器件准备在开始之前，我们需要准备以下器件： - Arduino主控板 - 四位共阳数码管 - 适配器电源 - 杜邦线若干3. 电路连接将四位数码管接线连接到Arduino主控板上，具体的接线方式如下： - 将数码管的A、B、C、D、E、F、G引脚分别连接到Arduino的引脚2、3、4、5、6、7、8； - 将数码管的COM1、COM2、COM3、COM4引脚分别连接到Arduino的引脚9、10、11、12。
4. 程序编写以下是使用Arduino语言编写的程序，实现四位数码管单独显示的功能：// 四位数码管单独显示// 数码管引脚定义int segPins[] = {2, 3, 4, 5, 6, 7, 8};int comPins[] = {9, 10, 11, 12};void setup() {// 设置数码管引脚为输出模式for (int i = 0; i < 7; i++) {pinMode(segPins[i], OUTPUT);}for (int i = 0; i < 4; i++) {pinMode(comPins[i], OUTPUT);}}void loop() {// 数字0-9的编码，对应数码管的a-g引脚状态int numCode[] = {B1111110, B0110000, B1101101, B1111001, B0110011, B1 011011, B1011111, B1110000, B1111111, B1110011};for (int i = 0; i < 4; i++) {// 在COM1-COM4引脚依次输出低电平，其他引脚输出高电平for (int j = 0; j < 4; j++) {if (j == i) {digitalWrite(comPins[j], LOW);} else {digitalWrite(comPins[j], HIGH);}}// 控制数码管显示对应数字for (int j = 0; j < 7; j++) {digitalWrite(segPins[j], (numCode[i] >> j) & 1);}// 设置显示间隔delay(10);}}5. 程序说明上述程序中，我们首先定义了数码管的引脚，然后在setup()函数中，设置数码管引脚为输出模式。
51单片机(四位数码管的显示)程序
51单片机（四位数码管的显示）程序基于单片机V1或V2实验系统，编写一个程序，实现以下功能：1）首先在数码管上显示“P_ _ _”4个字符；2）等待按键，如按了任何一个键，则将这4个字符清除，改为显示“0000”4个字符（为数字的0）。
最佳答案下面这个程序是4x4距阵键盘,LED数码管显示，一共可以到0-F显示，你可以稍微改一下就可以实现你的功能了，如还有问题请发信息，希望能帮上你！#include<at89x52.h>unsigned char codeDig[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1 ,0x86,0x8e}; //gongyang数码管0-F 代码unsigned char k; //设置全局变量k 为键盘的键值/************************************键盘延时函数****************************/void key_delay(void) //延时函数{int t;for(t=0;t<500;t++);}/************************************键盘扫描函数******************************/void keyscan(void) //键盘扫描函数{unsigned char a;P2 = 0xf0; //键盘初始化if(P2!=0xf0) //有键按下？{key_delay(); //延时if(P2!=0xf0) //确认真的有键按下？{P2 = 0xfe; //使行线P2.4为低电平，其余行为高电平key_delay();a = P2; //a作为缓存switch (a) //开始执行行列扫描{case 0xee:k=15;break;case 0xde:k=11;break;case 0xbe:k=7;break;case 0x7e:k=3;break;default:P2 = 0xfd; //使行线P2.5为低电平，其余行为高电平a = P2;switch (a){case 0xed:k=14;break;case 0xdd:k=10;break;case 0xbd:k=6;break;case 0x7d:k=2;break;default:P2 = 0xfb; //使行线P2.6为低电平，其余行为高电平a = P2;switch (a){case 0xeb:k=13;break;case 0xdb:k=9;break;case 0xbb:k=5;break;case 0x7b:k=1;break;default:P2 = 0xf7; //使行线P2.7为低电平，其余行为高电平a = P2;switch (a){case 0xe7:k=12;break;case 0xd7:k=8;break;case 0xb7:k=4;break;case 0x77:k=0;break;default:break;}}}break;}}}}/****************************** ***主函数*************************************/ void main(void){while(1){keyscan(); //调用键盘扫描函数switch(k) //查找按键对应的数码管显示代码{case 0:P0=Dig[0];break;case 1:P0=Dig[1];break;case 2:P0=Dig[2];break;case 3:P0=Dig[3];break;case 4:P0=Dig[4];break;case 5:P0=Dig[5];break;case 6:P0=Dig[6];break;case 7:P0=Dig[7];break;case 8:P0=Dig[8];break;case 9:P0=Dig[9];break;case 10:P0=Dig[10];break;case 11:P0=Dig[11];break;case 12:P0=Dig[12];break;case 13:P0=Dig[13];break;case 14:P0=Dig[14];break;case 15:P0=Dig[15];break;default:break; //退出}}}/**********************************end***************************************/。
基于51单片机的4位数码管显示仪表的设计
-7-
·寿命：1000 写/擦循环 ·数据保留时间：10 年 ·全静态工作：0Hz-24MHz ·三级程序存储器锁定 ·128×8 位内部 RAM ·32 可编程 I/O 线 ·两个 16 位定时器/计数器 ·5 个中断源 ·可编程串行通道 ·低功耗的闲置和掉电模式 ·片内振荡器和时钟电路 3.1.3 STC89C51 单片机管脚说明 STC89C51单片机具有40个管脚，38个 I/O 口和2个电源端口，其管脚分 配如下图：
-3-
6.2 写入功能码 06 的测试…………………………………………………37 6.3 读取功能码 03 的测试…………………………………………………39 6.4 其他功能的测试 ………………………………………………………41 七、结论与心得…………………………………………………..........................43 八、参考文献…………………………………………………………………......43 九、附录…………………………………………………………………………..44 十、致谢………………………………………………………………………......46
-5-
二、设计目的和要求
2.1 设计目的 � � � 进一步熟悉和掌握单片机的结构和工作原理。 掌握单片机的接口技术及相关外围芯片的外特性，控制方法。 通过课程设计，掌握以单片机为核心的电路设计的基本方法和技术，了
解有关电路参数的计算方法，以及串口通讯的工作原理。 � � 通过实际程序设计和调试，逐步掌握模块化程序设计方法和调试技术。 通过完成一个包括电路设计和程序开发的完整过程，为我们今后从事相
-4-
一、前言
近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控 制检测技术日益更新。 在实时检测和自动控制的单片机应用系统中，单片机往往 作为一个核心部件来使用，辅以外围的各种具体硬件结构和相应的软件编程， 可 以设计出各种既定功能的检测系统。 工业生产中，对于运输管道中的压力、流量，以及对于各种设备的实时监控 尤为重要，尤其是对于受到地理、设备布局等影响而无法直接布线以及无法直接 进行监控的场所，远程监控就显的尤其重要了。本设计就是以 STC89C51 单片机 为核心，能够对串口发来的数据进行远程 4 位数码管的显示。 （邮箱：1069405343@）
51单片机矩阵键盘控制数码管显示过程中出现的问题及解决方法
51单片机矩阵键盘控制数码管显示过程中出现的问题及解决方法在使用51单片机控制矩阵键盘同时驱动数码管显示的过程中，可能会遇到一些常见的问题。
以下是一些可能的问题及相应的解决方法：按键无法正常响应：* 问题可能原因：接线错误、按键损坏、软件扫描不到按键信号。
* 解决方法：检查按键连接是否正确，确保按键没有损坏。
在软件中进行适当的按键扫描，确保能够正确检测到按键的状态。
数码管显示异常或不亮：* 问题可能原因：数码管接线问题、数码管损坏、数码管驱动程序错误。
* 解决方法：仔细检查数码管的接线是否正确，确保数码管没有损坏。
检查数码管的驱动程序，确保它按照正确的顺序和时序进行驱动。
按键重复响应或漏按现象：* 问题可能原因：按键抖动、软件扫描速度过快。
* 解决方法：在软件中增加适当的按键抖动延时，确保在按键按下或抬起时只响应一次。
调整软件扫描速度，避免扫描间隔过短导致的重复响应。
矩阵键盘的多个按键同时按下导致混乱：* 问题可能原因：矩阵键盘硬件连接错误、软件扫描算法问题。
* 解决方法：检查矩阵键盘的硬件连接，确保矩阵行和列没有短路或断路。
调整软件扫描算法，确保同时按下多个按键时能够正确识别。
数码管显示不正常的数字或乱码：* 问题可能原因：程序错误、数码管接线错误。
* 解决方法：仔细检查程序，确保数码管段选和位选的控制逻辑正确。
检查数码管的接线，确保每个数码管的连接都正确。
在解决问题时，建议逐步排除可能的原因，通过调试工具、逻辑分析仪或输出调试信息的方式来定位问题。
另外，仔细查阅51单片机的数据手册和相关文档，以确保硬件连接和软件设计都符合标准。
51单片机第四节数码管
51单⽚机第四节数码管本笔记默认学习者已拥有：1.Keil5和stc 烧写⼯具 等各种软件、驱动、环境；2.有⼀个属于⾃⼰的 51单⽚机开发板及相关零件 ；3.认识C 语⾔的语法；本⼈使⽤的51开发板为 郭天祥C51 TX-1C 增强版开发板 ；本笔记根据B 站up 主：江科⼤⾃化协的教学视频 整理得到ヾ(•ω•)4-1 静态数码管显⽰上图为TX-1C 的 数码管及LED 模块 原理图138译码器和74HC245 都是⽤来控制 数码管显⽰ 的；单数码管1.上图为 ⼀位数码管，数码管有两种连接⽅式（对应 右边上下两幅图）；2.右上图的原理图，8个LED的阴极都连在⼀个引脚上，称为共阴极连接；3.右下图的原理图，8个LED的阳极都连在⼀个引脚上，称为共阳极连接；TX-1C 开发板的连接⽅式是 共阴极连接；4.左下⾓的 左边图⽚ ，定义了8个LED的名称；5.左下⾓的 右边图⽚ ，定义了引脚的名称，与右图的引脚名称⼀⼀对应假设数码管连接⽅式为 共阳极连接，观察可以发现，数码管中的 LED 的引脚引出，使⽤的是就近原则；假设数码管连接⽅式为 共阴极连接，如果上数码管显⽰ 数字6 ？1.要让数码管显⽰ 数字6，让要 LED-A、C、D、E、F、G亮起；2.共阴极的公共端 要接地（给数据‘0’，或者是低电平）;3.阳极（称为位选端）根据LED的亮灭需求给 数据0或1（1亮、0灭） ，称为 段码（阳码） (1011 1110 即为段码)；如果 共阳极连接，共阳极端 要接到 VCC （⾼电平），阴极给 数据0或1 （1灭，0亮），称为 段码（阴码），和共阴极正好是相反关系；共阳极连接→共阳极端接VCC 并选中→阴极（位选端）传递（阴码）段码（1亮、0灭）→数码管显⽰共阴极连接→共阴极端接GND 并选中→阳极（位选端）传递（阳码）段码（1灭、0亮）→数码管显⽰四位⼀体数码管开发板上即为 四位⼀体的数码管，且有两个，正好组成了 ⼋位数码管；⽽TX-1C 上 包含的是六位数码管，⽽⾮⼋位；1.四位数码管 也有 两种连接⽅式，即 共阴极连接 和 共阳极连接 ；{Processing math: 100%2.四位数码管，（每位的公共端 单独引出来，位选端全部连在⼀起（所有A段连在⼀起、所有B段连在⼀起……），总共有12个引脚；假设数码管连接⽅式为共阴极连接，如何在第三位显⽰数字1 ？1.给第三位的公共端 赋值 0（低电平），给其他位的公共端 赋值 1（⾼电平）；这样等同于 其他位的公共端（负极）接到了正极上，⽆论如何都亮不了；只有第三位能亮；2.这样给 LED-B、C 的位选端 赋值 1，其他 位选端 赋值0共阳极连接即为公共端赋值 1（⾼电平）亮，其他以此类推；3.发现这样⼀个现象，数码管⽆法在同⼀时间显⽰多个数字，其在同⼀时刻下只能有⼀个显⽰，只有⼀个数码管能被点亮，即使有多个被选中的数码管，显⽰的数字也是相同的；这种共⽤引脚的现象，是为了减少控制数码管IO⼝；（四位数码管有32个LED，如果都采⽤共阴极连接的⽅式，也要32+1（公共端）=33个引脚；）（采⽤这种链接，就只需要12个引脚即可控制四位数码管；）如何让数码管多位显⽰不同数字（动态数码管显⽰）？1.利⽤ ⼈眼视觉的暂留 和 数码管显⽰的余辉 的原理先让第⼀位数码管显⽰1，然后很快地让第⼆位数码管显⽰2，再很快地让第三位数码管显⽰3，让它不断地扫描，重复显⽰1、2、3的过程，这样三个数字就“同时”显⽰了；原理分析138译码器1.观察到 原理图右图 与数码管有关的，有138译码器(74LS138)和74HC245两枚芯⽚；TX-1C的原理图为左图，也有两个74HC573芯⽚与数码管有关；芯⽚名称与功耗、电压、说明符号有关，具体内容不做分析；2.如图，数码管连接⽅式为 共阴极连接，这样传输数据，就能让第三位显⽰ 数字1 了；3.⽽上⾯的 LED1 ~ 8，其实接在了138译码器的输出端，138译码器正好可以实现让LED1 ~ 8输出 0或1；LED1 ~ 8 对应了 TX-1C 六位数码管的SEG DS 1 ~ 6；4.138译码器可将LED 1 ~ 8的⼋个端⼝ 转化为 由 3个端⼝ （P22、P23、P24）控制，⽽G1、G2A、G2B端⼝ 被 称为 使能端；使能端相当于⼀种开关，如果电平有效，它就可以⼯作；如果电平⽆效，它就不⼯作；观察原理图发现，使能端是已经接好 VCC 和 GND 的，也就是说，其上电其实就会⼯作TX-1C的74HC573也是同理，但其并未压缩控制端⼝的数量；5.138译码器也叫“38线译码器”，是由3个线到8个线，其中C是⾼位、A是低位，CBA组成的数符合8进制，控制着Y0 ~ Y7 这8个端⼝；6.所以，138译码器的作⽤就是⽤来选中某⼀位数码管的74HC2451.74HC245是⼀种 双向数据缓冲器，VDD、GND都可视为电源，OE为使能（其 接地 就⼯作）；2.DIR（direction），是⽅向的意思，它接到了VCC（⾼电平）上，将数据从左边输出到右边，从右边将数据读取回左边；DIR若接到低电平上，会将数据从右边输出到左边，从左边将数据读取回右边；3.单⽚机的⾼电平 驱动能⼒有限，其输出的最⼤电流不能太⼤；其低电平 驱动能⼒强；因此，LED模块才采⽤了低电平点亮的模式；4.如果⽤⾼电平 直接点亮 数码管，电流会很⼩，灯会很暗；所以其加⼀个缓冲器，缓冲器可以提⾼ 其驱动能⼒，如果直接将 数据 输出 给 数码管，数据就会被视为 驱动数据；现在增加了缓冲器，数据 就变成了 控制信号，控制信号 只需要很微弱，缓冲器 就可以接收到，缓冲器再通过⾃⼰接到的电源，输出 数据 到引脚上，这样控制的电流只需要⾮常⼩，就能驱动数码管 以⽐较亮的形式显⽰；2电容 是⽤来 稳定电源的，叫电源滤波；6.图右有 ⼀ 排阻，阻值为100R（即为100Ω），作⽤为 限流电阻 ，防⽌数码管的电流过⼤；TX-1C既没有电容，也没有排阻；原理总结1.⽤ 138译码器 使 数码管 的某⼀位 被选中；2.再给P0⼝⼀个 段码数据；TX-1C虽然⽤P0⼝控制段码输⼊，但也⽤P0⼝控制位选；需要先⽤ P2.6⼝和P2.7⼝控制输⼊数据是段码还是位选；P2.6⼝控制段码的输⼊；P2.7⼝控制位选的输⼊；例，给P2.6 数据1 （⾼电压）、给P2.7 数据 0 （低电压），就可以确定现在给数据是段码；1.由TX-1C的原理图可知，数码管内 LED灯 与 P0端⼝ 的顺序关系：(1)LED的名称定义是通⽤⽆疑的;(2)数码管本⾝的引脚名称不重要，重要的是 LED与哪个 P0 的 引脚 相连；2.由TX-1C的原理图可知， P0.0引脚 控制 数码管的最左位，P0.5引脚控制 数码管的最右位，剩余引脚是没有控制 数码管 位选 的作⽤的，哪个P0 的 引脚 控制 六位数码管的 哪位 很重要；代码实现静态数码管显⽰（让数码管第三位显⽰3）.c#include<reg51.h>sbit D=P2^6; //段码⼝sbit W=P2^7; //位选⼝void main(){D=0;W=1;P0=0xFB;//1111 1011W=0;D=1;P0=0x4F;//0100 1111while(1);}下⾯写出了⼀个通⽤函数，可以让数码管在 第⼏个位置 显⽰ 哪个数#include<reg51.h>#define uchar unsigned charsbit D=P2^6;sbit W=P2^7;void NixieTube(uchar wei,uchar duan){ //NixieTube是数码管的英⽂uchar WEI,DUAN; //(Nixie是⼥⽔妖的意思)D=0;W=1;switch(wei){ //位选部分case 1:WEI=0xFE; break;case 2:WEI=0xFD; break;case 3:WEI=0xFB; break;case 4:WEI=0xF7; break;case 5:WEI=0xEF; break;case 6:WEI=0xDF; break;}P0=WEI;W=0;D=1;switch(duan){ //段码部分case 0:DUAN=0x3F; break;case 1:DUAN=0x06; break;case 2:DUAN=0x5B; break;case 3:DUAN=0x4F; break;case 4:DUAN=0x66; break;case 5:DUAN=0x6D; break;case 6:DUAN=0x7D; break;case 7:DUAN=0x07; break;case 8:DUAN=0x7F; break;case 9:DUAN=0x6F; break;case 10:DUAN=0x77; break; //Acase 11:DUAN=0x7F; break; //Bcase 12:DUAN=0x39; break; //Ccase 13:DUAN=0x3F; break; //Dcase 14:DUAN=0x79; break; //Ecase 15:DUAN=0x71; break; //Fcase 16:DUAN=0x80; break; //.}P0=DUAN;}void main(){NixieTube(3,3);while(1);}运⾏结果如下：4-2 动态数码管显⽰1.如果只是单纯让其显⽰完⼀个再显⽰⼀个，代码如下：#include<reg51.h>#define uchar unsigned charsbit D=P2^6;sbit W=P2^7;uchar Nixiewei[]={0,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF};uchar Nixiecode[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7F,0x39,0x3F,0x79,0x71,0x80};//将两个switch改进为数组void NixieTube(uchar wei,uchar duan){D=0;W=1;P0=Nixiewei[wei];W=0;D=1;P0=Nixiecode[duan];}void main(){while(1){NixieTube(1,1);NixieTube(2,2);NixieTube(3,3);}}运⾏结果如下：2.这是⼀个数码管的常见问题，称为 数码管的消影 ；位选-->段选-->位选-->段选-->位选-->......在这⼀位的段选（输⼊段码）结束，进⾏下⼀位的位选时，很短的时间内，上⼀位的数据会串到下⼀位数据⾥⾯去；所以我们在段选和位选之间，增加⼀个 P0 清零的操作；动态数码管显⽰（数码管同时显⽰123）.c#include<reg51.h>#define uchar unsigned charsbit D=P2^6;sbit W=P2^7;uchar Nixiewei[]={0,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF};uchar Nixiecode[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7F,0x39,0x3F,0x79,0x71,0x80};void Delayms(unsigned int x){unsigned int j;for(;x>0;x--) for(j=110;j>0;j--);}void NixieTube(uchar wei,uchar duan){D=0;W=1;P0=Nixiewei[wei];W=0;D=1;P0=Nixiecode[duan];Delayms(1); //让数码管稳定显⽰，⽴刻清零会让数码管显⽰较暗P0=0; //清零操作}void main(){while(1){NixieTube(1,1);NixieTube(2,2);NixieTube(3,3);}}运⾏结果如下：相关知识1.在运⾏某些代码时，TX-1C的LED点阵模块会乱闪2.将左下⾓ DOT-OE旁的跳线帽 拔下来即可 断开LED点阵模块，3.拔下来的跳线帽不要乱丢，可以 只插⼀个脚放在原处，也可以妥善保管在其他地⽅上图即为拔下来的跳线帽1.此元件为电容；2.104的数量规则与 第⼆节 所讲的电容是相同的，其单位是pF1000pF=1nF, 1000nF=1uF, 1000uF=1000mF, 1000mF=1FF 是⼀个很⼤的单位，正常电容都是uF、nF级别的；超级电容能达到1 ~ 2 F，其⼀般作为备⽤电池；3.TX-1C的原理图上，电容的量都是直接⽤单位标记好的。
51单片机4位数码管秒表代码
主题：51单片机4位数码管秒表代码内容：1. 介绍51单片机51单片机是一种通用的单片机系列，广泛应用于各种电子设备中。
它具有稳定性好、成本低、易于编程等优点，因此备受电子爱好者和专业工程师的青睐。
2. 4位数码管秒表4位数码管秒表是一种常见的电子计时器，通过LED数码管显示出当前的时间，可以用于各种计时应用，比如比赛计时、实验计时等。
3. 代码编写以下是一段简单的51单片机4位数码管秒表代码：```c#include <reg52.h>#include <intrins.h>// 数码管位选端口sbit wei1 = P2^2;sbit wei2 = P2^3;sbit wei3 = P2^4;sbit wei4 = P2^5;// 数码管显示段选端口sbit se2 = P0^2;sbit se1 = P0^3;sbit se4 = P0^4;sbit se3 = P0^5;unsigned char code smgduan[17] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x00}; // 显示0~9,A,b,C,d,E,F,无的值void delay(unsigned int i) { // 延时while(i--);}void display(unsigned char *tab) { // 数码管显示 unsigned char i;for(i=0; i<7; i++) {P0=0; // 清除段选,以选中所显示的数码管 switch(i) { //确定位选case(0):wei1=0;wei2=wei3=wei4=1;break;case(1):wei2=0;wei1=wei3=wei4=1;break;case(2):wei3=0;wei1=wei2=wei4=1;break;case(3):wei4=0;wei1=wei2=wei3=1;break;default:break;}P0=tab[i]; //段码输出delay(5); // 数码管微秒级延迟}}void m本人n() {unsigned char a=0,b=0,c=0,d=0; //时钟的4位数据 unsigned int i=0;wei1=wei2=wei3=wei4=1; //段选、位选初始化while(1) {a++; // 微秒级的计数if(a==100) { //达到100a=0; b++; //b加1if(b==60) { //当b=60时b=0; c++; //c加1if(c==60) { //当c=60时c=0; d++; //d加1if(d==24) { //当d=24时d=0; //归零}}}}display(smgduan+d10); //显示个秒wei1=1;wei2=wei3=wei4=0; //位选delay(500); //延时display(smgduan+c/10+10); //显示十秒wei2=1;wei1=wei3=wei4=0; //位选delay(500); //延时display(smgduan+b10); //显示个分wei3=1;wei1=wei2=wei4=0; //位选delay(500); //延时display(smgduan+b/10+10); //显示十分wei4=1;wei1=wei2=wei3=0; //位选delay(500); //延时if(i++==200) { //当i=200时i=0;}}}```4. 代码分析该代码通过对51单片机的引脚进行控制，实现了4位数码管秒表的计时功能。
51单片机原理图
2.3 51单片机增强型学习系统各组成部份原理图及功能简介2.3.1 共阴极数码管动态扫描控制图2.2 51单片机增强型学习系统的四位共阴极数码管动态扫描硬件连接原理图AT89S51单片机P0口是一组8位漏极开路型双向I/O 口，也即地址/数据总线复用口。
作为输出口用时，每位能驱动8个TTL 逻辑门电路，对端口写“1”可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。
在Flash 编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上接电阻。
AT89S51单片机P2口是一个带有内部上拉电阻的8位双向I/O 口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL 逻辑门电路。
对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流。
在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX @DPTR 指令）时，P2口送出高8位地址数据。
在访问8位地址的外部数据存储器（如执行MOVX @Ri 指令）时，P2口线上的内容（也即特殊功能寄存器SFR 区中P2寄存器的内容），在整个访问期间不改变。
Flash 编程或校验时，P2亦接收高位地址和其它控制信号。
在上面的硬件连接原理图里，我们用到的是P0和P2口控制四位数码管显示的。
四位数码管显示的方式是动态扫描显示，动态扫描显示是单片机中应用最为广泛的一种显示方式之一。
其接口电路如上图是把所有显示器的8个笔划段a-h同名端连在一起由单51单片机增强型学习系统片机的P0.0~P0.7控制，而每一个数码管的公共极（阴极）是各自独立地受单片机P2.7~P2.4控制。
CPU向字段输出口P0口送出字形码时，所有数码管接收到相同的字形码，但究竟是那个数码管亮则取决于P2.7~P2.4的输入结果，所以我们就可以自行决定何时显示哪一位了。
单片机数码管动态显示1234-9999
一、实验目的1.掌握Keil软件的基本使用2.学习和掌握C语言编写程序的一般格式3.了解数码管与单片机的接口方法；4.了解数码管性能及动态显示编程方法；5.了解并掌握单片机系统中定时器中断控制的基本方法；二、实验内容用定时器中断实现四位数码管动态显示从1234-9999。
三、实验原理3.1基础知识介绍A.数码管是LED的升级，每位数码管里面继承了8个LED，点亮数码管就是点亮数码管里面的LED。
要在数码管上面显示相应的值，就是点亮不同位置的LED。
数码管有共阴和共阳两种，共阴数码管公共端是所有LED的负极连接在一起，相反共阳数码管公共端是所有LED的正极连接在一起。
一般公共端称作“位选”，控制每一个LED的称为“段选”。
数码管主要是利用视觉暂留的效果，通过快速循环点亮数码管方式，将数据呈现出来。
数码管如图1.2所示1.2数码管1.3数码管实物图/B.定时器定时器也可看作是对计算机机器周期的计数器。
因为每个机器周期包含12个振荡周期，故每一个机器周期定时器加1，可以把输入的时钟脉冲看成机器周期信号。
故其频率为晶振频率的1/12。
如果晶振频率为12MHz，则定时器每接收一个输入脉冲的时间刚好为1μs。
定时器有两种工作模式，分别为计数模式和定时模式。
对Px,y 的输入脉冲进行计数为计数模式。
定时模式，则是对MCU的主时钟经过12分频后计数。
因为主时钟是相对稳定的，所以可以通过计数值推算出计数所经过的时间。
计数器的计数值存放于特殊功能寄存器中。
T0(TL0-0x8A, TH0-0x8C), T1(TL1-0x8B, TH1-0x8D)定时器工作原理如下图由上图可见与定时器相关的寄存器主要有下面这几个：TMOD、TCON、TL0、TH0、TL1、TH1。
下面介绍一下这几个寄存器16位加法计数器：是定时计数器的核心，其中TL0、TH0、是定时计数器0的底八位和高八位；TL1、TH1是定时计数器1的底八位和高八位；并且高八位和底八位可单独使用。
数码管静态显示程序源码解读
数码管静态显示程序源码解读数码管是一种常见的数字显示器件，它可以用来显示数字、字母、符号等信息。
在很多电子设备中，数码管都扮演着重要的角色。
本文将介绍数码管静态显示程序的源码，并对其进行解读。
数码管静态显示程序的源码如下：```#include <reg52.h>sbit D1 = P2^0;sbit D2 = P2^1;sbit D3 = P2^2;sbit D4 = P2^3;void main(){unsigned char num = 0;while(1){D1 = num % 10 == 1 ? 1 : 0;D2 = num % 10 == 2 ? 1 : 0;D3 = num % 10 == 3 ? 1 : 0;D4 = num % 10 == 4 ? 1 : 0;num++;if(num == 100){num = 0;}}}```该程序使用了51单片机的寄存器编程方式，通过控制P2口的四个引脚来控制数码管的显示。
其中，sbit是单片机中的一种特殊类型，用于定义单个引脚的输入输出状态。
在程序的主函数中，首先定义了一个无符号字符型变量num，并将其初始化为0。
然后进入一个无限循环，每次循环都会对num进行加1操作。
当num等于100时，将其重新赋值为0，以实现循环显示的效果。
在每次循环中，程序通过对num取模运算来判断应该显示哪些数字。
例如，当num % 10等于1时，将D1引脚设置为1，否则设置为0。
同理，对于D2、D3、D4引脚也进行了类似的操作。
这样就可以实现静态显示数字的效果。
需要注意的是，该程序只能显示0~4这五个数字，因为它只使用了四个引脚来控制数码管的显示。
如果要显示更多的数字，需要使用更多的引脚或者采用其他的显示方式。
数码管静态显示程序是一种比较简单的程序，通过对单片机的引脚进行控制，可以实现数字的静态显示。
对于初学者来说，这是一个很好的练手项目，可以帮助他们更好地理解单片机的编程原理。
51单片机按键控制数码管闪烁位置
n--;
if (n > 3)
n = 3;}Βιβλιοθήκη }display();
}
}
void T0_INT() interrupt 1
{
TH0 = 0x3C;
TL0 = 0xB0;
n_50ms++;
n_50ms %= 6; //10对应1Hz
if(!n_50ms)
flag = ~flag;
}
while(1)
{
if (!k_a)
{
display();
if (!k_a)
{
while (!k_a)
display();
num[n]++;
if (num[n] > 9)
num[n] = 0;
}
}
if (!k_s)
{
display();
if (!k_s)
{
while (!k_s)
display();
#include <intrins.h>
sbit k_a = P3^1;
sbit k_s = P3^3;
sbit k_l = P3^5;
sbit k_r = P3^7;
unsignedchar code SEG7[] = { 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};
for(i = 0; i < 8; i++)
{
P0 = SEG7[DISP_BUFF[i]];
P2 = w;
DelayMS(1);
P2 = 0;
w = _cror_(w, 1);
4个LED动态显示设计
LED动态显示设计总体设计思路如下:依题意用MCS-51单片机设计一个在四位LED数码管上动态显示出数字1、2、3、4。
一、单片机系统可分为三部分:硬件、软件、单片机最小系统(含时钟复位电路).二、单片机系统硬件原理图五、程序清单ORG 0000HLJMP MAINORG 0100H MAIN: MOV SP,#50HMOV 30H,#06HMOV 31H,#5BHMOV 32H,#4FHMOV 33H,#66HMOV 34H,#77HMOV R0,#30H DISP: MOV P3,#0FFHMOV P1,@R0MOV P3,34HMOV A,34HRR AMOV 34H,AINC R0MOV A,R0ANL A,#33HMOV R0,ALCALL DELAYSJMP DISP DELAY: MOV R2,#8D1: MOV R3,#200D2: MOV R4,#250DJNZ R4,$DJNZ R3,D2DJNZ R2,D1RET选用AT89C51系列单片机制作一个动态显示数字“1”，“2”，“3”，“4”效果。
I/O中P1口接四位数码管的BCD码笔段，分别P1.0~P1.7对应a~dp管脚端口上。
显示1~4数码管控制端依次为：P3.7、P3.6、P3.5、P3.4。
三、单片机软件设计用MCS－51单片机中的寻址方式间接寻址Mov direct, @R0，30H~33H分别存入数字1，2，3，4的BCD码。
R0寄存器寻址30H~33H。
34H存数码管控制端选择数据，采用软件延时间断显示。
四、程序流程图。
数码管显示实验报告
一、实验目的1. 理解数码管的工作原理及驱动方式。
2. 掌握51单片机控制数码管显示的基本方法。
3. 学会使用动态扫描显示技术实现多位数码管的显示。
4. 提高编程能力和实践操作能力。
二、实验原理数码管是一种常用的显示器件，它由多个发光二极管（LED）组成，可以显示数字、字母或其他符号。
根据LED的连接方式，数码管可分为共阴极和共阳极两种类型。
本实验使用的是共阳极数码管。
51单片机控制数码管显示的基本原理是：通过单片机的I/O口输出高低电平信号，控制数码管的各个段（a-g）的亮灭，从而显示相应的数字或符号。
动态扫描显示技术是将多个数码管连接到单片机的I/O口，通过快速切换各个数码管的显示状态，实现多位数码管的显示。
三、实验器材1. 51单片机实验板2. 共阳极数码管3. 电阻、电容等元件4. 仿真软件（如Proteus）5. 编译器（如Keil）四、实验步骤1. 搭建电路：按照实验原理图连接51单片机、数码管和电阻等元件。
2. 编写程序：使用Keil软件编写控制数码管显示的程序。
程序主要包括以下部分：a. 初始化：设置单片机的工作状态，配置I/O口等。
b. 显示函数：根据需要显示的数字或符号，控制数码管的各个段亮灭。
c. 动态扫描函数：实现多位数码管的动态显示。
3. 编译程序：将编写好的程序编译成机器码。
4. 仿真测试：使用Proteus软件对程序进行仿真测试，观察数码管的显示效果。
5. 实验验证：将程序烧录到51单片机实验板上，进行实际测试。
五、实验结果与分析1. 实验结果：通过仿真测试和实际测试，数码管能够正确显示0-9的数字。
2. 结果分析：实验结果表明，51单片机可以成功地控制数码管显示数字。
动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。
六、实验总结1. 通过本次实验，我们掌握了51单片机控制数码管显示的基本方法，提高了编程能力和实践操作能力。
2. 动态扫描显示技术能够有效地实现多位数码管的显示，提高了显示效率。
51单片机(四位数码管的显示)程序
51单片机（四位数码管的显示）程序基于单片机V1或V2实验系统，编写一个程序，实现以下功能：1）首先在数码管上显示“P_ _ _”4个字符；2）等待按键，如按了任何一个键，则将这4个字符清除，改为显示“0000”4个字符（为数字的0）。
最佳答案下面这个程序是4x4距阵键盘,LED数码管显示，一共可以到0-F显示，你可以稍微改一下就可以实现你的功能了，如还有问题请发信息，希望能帮上你！#include<at89x52.h>unsigned char codeDig[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1 ,0x86,0x8e}; //gongyang数码管0-F 代码unsigned char k; //设置全局变量k 为键盘的键值/************************************键盘延时函数****************************/void key_delay(void) //延时函数{int t;for(t=0;t<500;t++);}/************************************键盘扫描函数******************************/void keyscan(void) //键盘扫描函数{unsigned char a;P2 = 0xf0; //键盘初始化if(P2!=0xf0) //有键按下？{key_delay(); //延时if(P2!=0xf0) //确认真的有键按下？{P2 = 0xfe; //使行线P2.4为低电平，其余行为高电平key_delay();a = P2; //a作为缓存switch (a) //开始执行行列扫描{case 0xee:k=15;break;case 0xde:k=11;break;case 0xbe:k=7;break;case 0x7e:k=3;break;default:P2 = 0xfd; //使行线P2.5为低电平，其余行为高电平a = P2;switch (a){case 0xed:k=14;break;case 0xdd:k=10;break;case 0xbd:k=6;break;case 0x7d:k=2;break;default:P2 = 0xfb; //使行线P2.6为低电平，其余行为高电平a = P2;switch (a){case 0xeb:k=13;break;case 0xdb:k=9;break;case 0xbb:k=5;break;case 0x7b:k=1;break;default:P2 = 0xf7; //使行线P2.7为低电平，其余行为高电平a = P2;switch (a){case 0xe7:k=12;break;case 0xd7:k=8;break;case 0xb7:k=4;break;case 0x77:k=0;break;default:break;}}}break;}}}}/****************************** ***主函数*************************************/ void main(void){while(1){keyscan(); //调用键盘扫描函数switch(k) //查找按键对应的数码管显示代码{case 0:P0=Dig[0];break;case 1:P0=Dig[1];break;case 2:P0=Dig[2];break;case 3:P0=Dig[3];break;case 4:P0=Dig[4];break;case 5:P0=Dig[5];break;case 6:P0=Dig[6];break;case 7:P0=Dig[7];break;case 8:P0=Dig[8];break;case 9:P0=Dig[9];break;case 10:P0=Dig[10];break;case 11:P0=Dig[11];break;case 12:P0=Dig[12];break;case 13:P0=Dig[13];break;case 14:P0=Dig[14];break;case 15:P0=Dig[15];break;default:break; //退出}}}/**********************************end***************************************/。
