SL风电机组塔筒
SL1500 89 低温型机组技术规格书
SL1500系列风电机组SL1500/89（低温型）技术规格书华锐风电科技（集团）股份有限公司2011年8月1机组主要技术数据1.1 机组的总体数据表1-1 机组的总体数据1.2主要材料表表1-2 机组部件主要材料表表1-3 振动的设计标准1.3机组标准空气密度下的P-Cp-Ct曲线P-功率曲线SL1500/89功率曲线(标准空气密度)SL1500/89风机的Cp曲线数据(标准空气密度)Ct-推力系数曲线推力系数数据(标准空气密度下)2塔筒技术资料2.1 塔筒主要参数塔筒为钢制锥筒式。
塔筒的内部带有攀登保护装置的安全爬梯、照明设备和休息平台等，另外电缆桥架和动力电缆也布置在塔筒内。
塔筒筒体、法兰均采用耐低温钢板，焊缝及热影响区的性能达到母材的要求。
塔筒的主要参数见下表2-1。
表2-1 风机不同轮毂高度与相应塔筒和标准基础数据表2-2 塔架内电缆配置2.2塔筒内助力提升装置设计2.2.1 助爬器SL1500/89风电机组塔筒内设置爬梯直通塔顶机舱，并按照要求设置跌落保护装置。
同时，为方便维护人员登机至机舱，沿爬梯设计有助力装置，主要包括电机、牵引绳和导轮等。
在爬升塔筒时可起到辅助作用，节省维护人员体力，提高工作效率及人员安全。
（此助力装置为可选件）。
安装方案如下：（1）电机的安装以电机及拽引轮在爬梯中心来定位电机基座的位置，两者对齐，用螺栓将电机固定在塔筒底部平台上，位置在爬梯的非攀爬侧。
安装牵引绳，电器箱安装在爬梯附近，联结电缆。
（2）绳索的安装将包括滑轮、螺栓和牵引绳一端的顶端配件带到爬梯顶部（一般是将绳索提上来，然后再向下放比较容易）。
在爬梯顶部安装顶端配件，使用顶端配件的孔安装滑轮，此滑轮要与底部牵引轮位置匹配。
通过滑轮拉动绳索，下降时在爬梯的另一面使绳索下落。
在爬梯的非攀爬侧安装牵引绳导向器，在攀爬侧的第一个或第二个梯节安装一个被保护的导轮。
2.2.2 提升机塔筒内也可按照要求安装提升机，实现维护人员、小型备件及维护用品安全快速的到达机舱内，缩短维护时间，减少维护人员劳动强度，提高工作质量。
华锐SL1500风电机组基础知识-偏航系统教材
华锐风电科技有限公司
1
一. 偏航系统结构
侧面轴承
偏航驱 动装置
滑垫保 持装置
偏航大齿圈 2
侧面轴承
塔筒 偏航大齿圈 侧面轴承
3
侧面轴承：
共6个（前侧2个，后 侧4个）。
有5个沉孔，用于放 置定位销、圆形弹簧和压 板。
滑动衬垫：
是特殊材料制作的圆形垫片，具有自润滑的功能，
叶片位于工作位置和顺桨位置之间的任何位置
5-分钟 平均值(平均风速) 10 m/s
5-秒 平均值 (阵风速度) 19 m/s
叶片位于顺桨位置(当叶轮锁定装置启动时不允许变桨)
5-分钟 平均值(平均风速) 18 m/s
5-秒 平均值 (阵风速度) 27 m/s
10
维护时风机的要求
• 使风力发电机停止工作，各制动器处于制动状态 并将叶轮锁锁定。
在滑动过程中滑动垫片产生润滑物质，无需加注润滑 油。
圆弹簧：
放在定位销上的，每个定位销共有8个圆弹簧，
分两组背靠背放置。
4
滑垫保持装置： 后侧有四个滑垫保持装置，如图（左），
前侧有两个滑垫保持装置，如图（右）， 凹槽 用于粘结滑动垫片。
5
偏航驱动装置
数量：4个 结构： • 偏航电机：内部有温度传感 器，控制绕组温度 • 偏航齿轮箱：行星式减速机 • 偏航小齿轮
12
偏航驱动装置的维护检修
• 检查外表面 • 检查电缆接线 • 检查齿轮箱的油位计 • 检查齿轮箱是否漏油 • 检查齿轮箱运行是否噪音过
大
13
• 加油与放油
14
偏航小齿轮与偏航大齿圈的维护
• 检查啮合齿轮副的侧隙 • 检查轮齿齿面的腐蚀、破坏情况
华锐SL1500风电机组基础知识-偏航系统[材料浅析]
![华锐SL1500风电机组基础知识-偏航系统[材料浅析]](https://img.taocdn.com/s3/m/4db23087b14e852458fb57b6.png)
• 当处理偏航齿轮箱润滑油时，必须配戴安全器具。
重点资料
11
表面检查
• 风机偏航时检查是否有异常噪声,是否能精确对 准风向;
• 检查侧面轴承和齿圈外表是否有污物，检查涂漆 外表面是否油漆脱落；
• 驱动装置齿轮箱的润滑油是否渗漏； • 检查电缆缠绕情况、绝缘皮磨损情况。
SL1500风电机组偏航系统
华锐风电科技有限公司
重点资料
1
一. 偏航系统结构
侧面轴承
偏航驱 动装置
重点资料
滑垫保 持装置
偏航大齿圈 2
侧面轴承
塔筒 偏航大齿圈 侧面轴承
重点资料
3
侧面轴承：
共6个（前侧2个，后 侧4个）。
有5个沉孔，用于放 置定位销、圆形弹簧和压 板。
滑动衬垫：
是特殊材料制作的圆形垫片，具有自润滑的功能，重点资料 Nhomakorabea12
偏航驱动装置的维护检修
• 检查外表面 • 检查电缆接线 • 检查齿轮箱的油位计 • 检查齿轮箱是否漏油 • 检查齿轮箱运行是否噪音过
大
重点资料
13
• 加油与放油
重点资料
14
偏航小齿轮与偏航大齿圈的维护
• 检查啮合齿轮副的侧隙 • 检查轮齿齿面的腐蚀、破坏情况
重点资料
15
滑动垫片
• 要定期检查滑动衬垫的磨损情况，当磨损量超过 4mm 时应予以更换。
重点资料
16
接近开关
• 检查接近开关和偏航齿圈齿顶间的间隙。（2.0mm 至4.0mm）
重点资料
17
重点资料
6
风速风向仪
SL3000风电机组的典型故障分析
CC300柜问题总结
右图是plc到变频器的控制板和模块 的can通讯线，屏蔽线需要单端接 地，上海没有单端接地，风机经 常报通讯故障。更改后解决。
板子上还有两个变频器的同步线屏蔽 线也需要单端接地。
总结：plc到变频器，到偏航，变桨 以及变频器的同步线都需要屏蔽 线单端接地.控制电缆必须要单端 接地。
启动风机，故障依然。 观察wpm发现齿轮箱其他温度也相应的比别的机组要高10度 左右。 查看原理图怀疑是齿轮箱油路循环系统的温度控制阀有问题 导致散热不好。 经过厂家检测发现温度控制阀在45度时，不能完全闭合，导 齿轮油散热不好。 解决：更换温度控制阀，问题解决。
5186
故障解释：变频器机侧无输出电流
登机检查,工具万用表，压力表等。
测试值
急停前
急停后
压力表
0
104
P6
0
104
P5
0
105
以上数据说明液压站的系统压力是正常的。 怀疑：1.传感器有油，导致传感器信号有问题。
2.储能罐本身有问题，出场调试压力值高。 3.模块检测问题。 解决：更换传感器问题解决。
3803,3799
故障解释：偏航超速，偏航变频器过流
电流，干扰速度信号失真，更改单端屏蔽，问题解决。
3904
故障解释：液压供应压力高于极限值
上图能够看出正常运行储能罐的压力为129bar
风机正常运行的时候压力的表的 压力为0，电磁阀25得点处于通 位，系统的压力为0，这时候 mplc显示的压力为储能罐自己的 实际压力。
图上可以看出储能罐在常温时压 力为105bar，现在现场机舱温度 大约是40度左右，经过计算现在 储能罐的实际压力为110bar左右 是正常值，但是22号风机的储能 罐压力达到了130bar.
风力发电机组混凝土塔筒施工质量控制
风力发电机组混凝土塔筒施工质量控制摘要：风力发电机组是将风能转化为电能的一种装置，主要有叶片、轮毂、机舱及塔架组成，随着这些年单机容量不断增大，叶片、轮毂、机舱重量以及承受的荷载也随之增大，对现在主流的钢制塔架的考验越来越大，随着市场的需求，混凝土塔筒应运而生，作为一种尝试，考虑到混凝土浇筑技术的成熟，易操作，节省人工及安装费用，混凝土塔筒越来越被大型风电机组青睐。
文章以广东韶关乳源大布风电场项目为例，对风力发电场混凝土塔筒质量控制进行论述，目的是希望在今后的混凝土塔筒施工过程中能起到参考和借鉴的作用。
关键词：风力发电机组；混凝土塔筒；质量控制一、项目简介广东韶关乳源大布风电场项目位于广东省韶关市乳源县大布镇，安装单机容量2.0MW的风力发电机组20台，本工程混凝土工程主要有风机圆形独立扩展基础、塔筒混凝土、箱变基础以及升压站建筑物基础及梁板柱。
如下图所示：二、混凝土塔筒施工注意事项（1）原材料及配合比选择为确保混凝土的原材料符合浇筑要求，直接抽取山塘水，山塘水经检验化验可满足砼拌和要求；统一采用海螺P.O52.5硅酸盐散装水泥，拌和楼设2个80t水泥罐；C15、C40混凝土采用英德浛洸镇沙场生产的卵石，粒径为5-10mm、16-31.5mm，C60混凝土采用乳源大桥镇石场生产的连续级配花岗岩碎石；细骨料：采用英德浛洸镇沙场生产的机制砂；采用不低于Ⅱ级粉煤灰，拌和站设1个100t煤灰罐；外加剂：本工程采用JB-ZSC缓凝型减水剂。
配合比参照了同期同类型的配合比，并做好对于试验件的检测，确保配合比符合施工强度要求。
为满足混凝土浇筑需要，在1号测风塔西侧设置的全自动1000L强制式搅拌机拌合站集中拌制，拌和楼固体料由电子秤称量、外加剂和水由流量计计量。
（2）混凝土浇筑注意事项由于山地风电机组机位较为分散，应熟悉风电场内各机组机位，计算集中拌合系统与各机位之间的距离，风机承台基础分为扩展基础及抬高基础（塔筒）两部分。

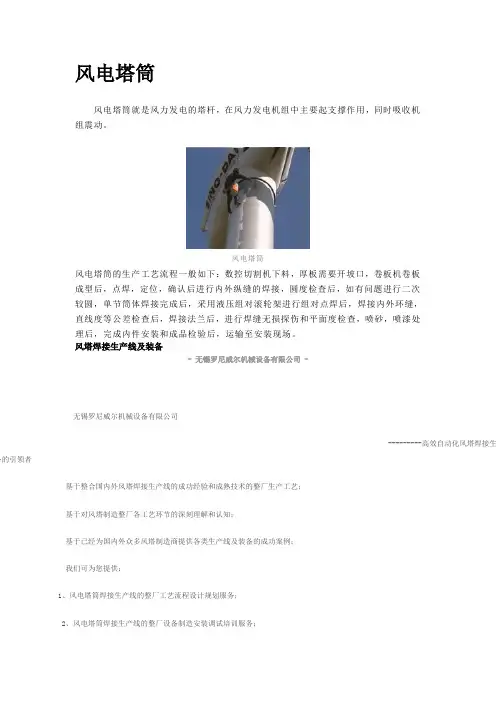

风电塔筒
