捣固炼焦工艺流程.pptx
捣固炼焦的工艺流程
处理效果
经过处理的废气应达到国 家排放标准，减少对环境 和人体的危害。
废水处理
废水来源
处理效果
废水主要来源于焦炉冷却、熄焦和焦 化生产过程中的各种排水，含有多种 有害物质和悬浮物。
经过处理的废水应达到国家排放标准 ，减少对水体的污染。
处理方法
废水处理方法包括沉淀、过滤、吸附 、生物处理和化学处理等，可根据实 际情况选择合适的处理技术。
熄焦操作
熄焦操作是将热态的焦炭从炭 化室中卸出并进行冷却处理。
熄焦操作通常采用湿法或干法 熄焦，湿法熄焦可以回收余热 并减少环境污染，干法熄焦则 可以提高熄焦效率。
在熄焦过程中，需要控制熄焦 时间和冷却方式等参数，以获 得符合要求的焦炭产品。
04 焦炭处理
焦炭的冷却
01
02
03
焦炭的冷却方式
自然冷却、强制冷却、惰 性气体冷却等。
采用焦炭强度测定仪、耐磨强度试验机等设备进行检测。
检测标准
根据不同用途和行业标准，制定相应的质量指标和检测标准。
05 环境保护与安全措施
废气处理
废气来源
捣固炼焦过程中产生的废 气主要来源于焦炉烟理方法
废气处理方法包括燃烧法 、吸附法、吸收法和冷凝 法等，可根据实际情况选 择合适的处理技术。
THANKS
历史与发展
历史
捣固炼焦技术起源于20世纪初，经 过多年的研究和发展，逐渐成为一种 成熟的炼焦工艺。
发展
随着环境保护意识的提高和能源需求 的增加，捣固炼焦技术不断改进和完 善，其应用范围也不断扩大。
适用范围
适用煤种
适用于各种烟煤、无烟煤和粘结性煤等。
适用领域
广泛应用于钢铁、化工、电力等领域，是现代工业中不可或缺的重要技术之一 。

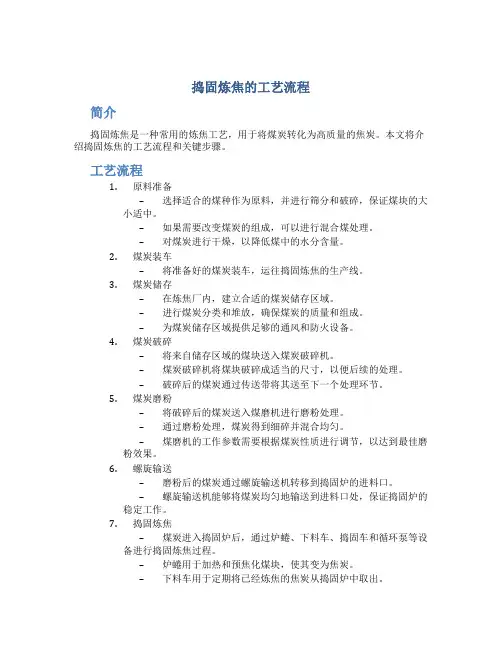

捣固炼焦的工艺流程
捣固炼焦的工艺流程简介捣固炼焦是一种常用的炼焦工艺，用于将煤炭转化为高质量的焦炭。
本文将介绍捣固炼焦的工艺流程和关键步骤。
工艺流程1.原料准备–选择适合的煤种作为原料，并进行筛分和破碎，保证煤块的大小适中。
–如果需要改变煤炭的组成，可以进行混合煤处理。
–对煤炭进行干燥，以降低煤中的水分含量。
2.煤炭装车–将准备好的煤炭装车，运往捣固炼焦的生产线。
3.煤炭储存–在炼焦厂内，建立合适的煤炭储存区域。
–进行煤炭分类和堆放，确保煤炭的质量和组成。
–为煤炭储存区域提供足够的通风和防火设备。
4.煤炭破碎–将来自储存区域的煤块送入煤炭破碎机。
–煤炭破碎机将煤块破碎成适当的尺寸，以便后续的处理。
–破碎后的煤炭通过传送带将其送至下一个处理环节。
5.煤炭磨粉–将破碎后的煤炭送入煤磨机进行磨粉处理。
–通过磨粉处理，煤炭得到细碎并混合均匀。
–煤磨机的工作参数需要根据煤炭性质进行调节，以达到最佳磨粉效果。
6.螺旋输送–磨粉后的煤炭通过螺旋输送机转移到捣固炉的进料口。
–螺旋输送机能够将煤炭均匀地输送到进料口处，保证捣固炉的稳定工作。
7.捣固炼焦–煤炭进入捣固炉后，通过炉蜷、下料车、捣固车和循环泵等设备进行捣固炼焦过程。
–炉蜷用于加热和预焦化煤块，使其变为焦炭。
–下料车用于定期将已经炼焦的焦炭从捣固炉中取出。
–捣固车用于将焦炭在炼焦过程中形成的灰分和炉渣清除。
–循环泵用于循环引入气体，维持炼焦过程中的合适温度和压力。
8.焦炭冷却–通过焦炭冷却设备，将炼焦后的焦炭冷却到室温。
–冷却过程中，焦炭表面的焦油将被冷凝和回收，以减少环境污染。
9.焦炭筛分–冷却后的焦炭送入焦筛，根据焦炭粒度要求进行筛分。
–通过筛分，得到不同粒度的焦炭产品。
10.焦炭贮存和运输–将筛分后的焦炭储存到焦堆区域。
–为焦堆区域提供足够的通风和防火设备，以确保焦炭的质量和安全储存。
–将焦炭装车，运往客户或其他加工厂。
小结捣固炼焦是一种重要的炼焦工艺，通过精细的工艺流程和关键步骤，将煤炭转化为高质量的焦炭产品。
炼焦工艺流程PPT 最终版
பைடு நூலகம் 2.4易触电
焦炉机械五大车的动力线，沿焦炉长向 分别排布于焦炉的侧下部、顶部和侧面等处， 均无绝缘层，在炼焦操作和检修时使用的长 金属工具极易搭线使人触电，而且焦炉机械 均系露天作业，在阴雨天更易导致电击、触 电事故的发生。
2.5易坠落、滑跌和砸伤。
炼焦许多岗位均系高空立体作业， 基本上形成地下室、平台、炉顶、上升 管四个作业层；焦炉五大车的车体是由 多层结构组成；运焦系统的凉焦台、皮 带通廊、转运站和焦仓也是多层或高层 结构组成，炼焦车间范围内，楼梯分布 多，高空作业多，每层高度均在3米以 上，极易导致滑跌、坠落和砸伤事故的 发生。
2.1易燃、易爆、易中毒。
在炼焦过程中产生大量的煤气，经净化后 的部分煤气送回焦炉加热。焦炉煤气易燃易爆 易中毒，爆炸极限为5~30%，燃点为 600~650℃，即焦炉煤气在爆炸极限范围内遇 明火或环境温度达到燃点，就会立即产生爆炸。 焦炉地下室为重点防火防爆区域。 当焦粉或 煤粉在空气中的比例达到一定量时，遇明火立 即发生爆炸。因此，在煤仓、焦仓、焦碳转运 站和振动筛等空气中漂浮有煤粉、焦粉的区域， 也是重点防火防爆区域。
气，同时分解的残留物进一步收缩，分层排列，半焦转
变成具有一定强度和块度的焦炭。
第2 部 分
02 炼焦工作中的危险因素
炼焦生产的危险因素
炼焦生产工艺、炼焦机械设备及炼焦生 产组织，有着区别于其它生产工艺的特性， 因此也决定了炼焦的生产安全技术具有自己 的特点，主要有以下五个方面： 1.易燃、易爆、易中毒。 2.易烧伤、烫伤。 3.易碰撞、挤压、皮带伤人。 4.易触电。 5.易坠落、滑跌和砸伤。
②450～600℃时， 胶质体分解、缩聚、固化成半焦。
（3）第三阶段600℃~1000℃ 该阶段由半焦转变
炼焦工艺流程版47页PPT
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 Biblioteka 华 之 崛起而 读书。 ——周 恩来
炼焦厂工艺课件
炼焦工艺炼焦工艺流程由备煤厂来的配合煤送入炼焦捣固煤塔，通过摇动给料器将煤装入捣固装煤机的煤箱内，由捣固锤将煤捣固成饼，再由捣固装煤车按作业计划从机侧把煤饼送入炭化室内；煤饼在炭化室内经过一个结焦时间的高温干馏炼制成焦炭，同时产生荒煤气。
装煤时，在地面除尘站引风机吸力的作用下，装煤烟尘从抽烟孔抽出，经导烟车抽烟管道至无触点滑动接管、U型水封槽、抽烟干管和连接管道，由焦炭吸附器吸附有色气体及少量粉尘后，进入布袋除尘器除尘。
废气经引风机、固定管道排入大气。
炭化室内的焦炭成熟后，用推焦车推出，经拦焦车导入熄焦车内，熄焦车由电机车牵引至熄焦塔，用水熄焦（干熄焦）：熄焦后的焦炭卸凉焦台上，蒸发水分、冷却一定时间后，送往筛焦工段。
煤在干馏过程中产生的荒煤气，汇集到炭化室顶部空间，然后进入上升管，经桥管进入集气管；800℃左右的荒煤气，被桥管内喷洒氨水冷却至85℃左右，荒煤气中焦油等同时被冷凝下来，煤气和冷凝下来的焦油同氨水一起，经吸煤气管道进入化工厂。
焦炉加热用的焦炉煤气，由外部管道架空引入每座焦炉。
煤气经预热器---下喷管----送入燃烧室立火道，与从废气开闭器进入的空气汇合燃烧。
燃烧后的废气通过上升立火道顶部跨越孔进入下降气流的立火道，再经过下降气流蓄热室，由格子砖把废气的部分显热回收后，经过小烟道、废气交换开闭器、分烟道、集合烟道、总烟道、烟囱，最后排入大气。
上升气流的煤气和空气与下降气流的废气，由加热交换传动装置定时进行换向。
三气流程：煤气流程：回炉煤气主管（预热器）——地下室主管——加减考可——孔板盒——换向考克——煤气橫管——煤气竖管——砖煤气道——各立火道空气流程：废气盘进风门——小烟道——蓖子砖——格子砖——斜道区——各上升立火道废气流程：跨越孔——下降立火道——斜道区——格子砖——蓖子砖——小烟道——废气盘——分烟道——总烟道——烟囱——最后排入大气。
中鸿公司焦炉主要工艺技术参数：1.炭化室长度15980mm，有效长度15140mm，炭化室高度6000mm，有效高度5800mm；炭化室平均宽度500mm，炭化室锥度30mm，机侧485mm，焦侧515mm；2.炭化室有效容积39.5m3；每孔炭化室装煤量（干）41.5吨；单孔产量（干全焦）30.5吨；3.炭化室孔数2×60孔；炭化室中心距1400mm；4.燃烧室孔数2×61排；燃烧室火道数32个；燃烧室立火道个数2×1952个；燃烧室火道数中心距480mm；加热水平950mm；5.设计结焦时间：24小时；年产量130万吨。
捣固炼焦技术

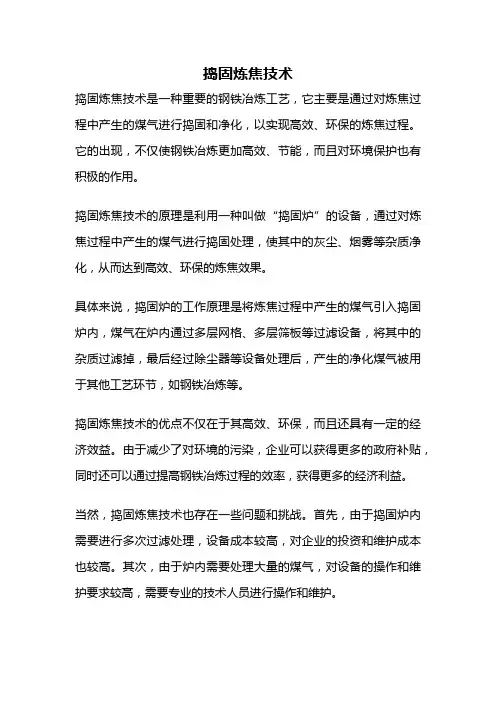

捣固炼焦技术
捣固炼焦技术是一种重要的钢铁冶炼工艺，它主要是通过对炼焦过程中产生的煤气进行捣固和净化，以实现高效、环保的炼焦过程。
它的出现，不仅使钢铁冶炼更加高效、节能，而且对环境保护也有积极的作用。
捣固炼焦技术的原理是利用一种叫做“捣固炉”的设备，通过对炼焦过程中产生的煤气进行捣固处理，使其中的灰尘、烟雾等杂质净化，从而达到高效、环保的炼焦效果。
具体来说，捣固炉的工作原理是将炼焦过程中产生的煤气引入捣固炉内，煤气在炉内通过多层网格、多层筛板等过滤设备，将其中的杂质过滤掉，最后经过除尘器等设备处理后，产生的净化煤气被用于其他工艺环节，如钢铁冶炼等。
捣固炼焦技术的优点不仅在于其高效、环保，而且还具有一定的经济效益。
由于减少了对环境的污染，企业可以获得更多的政府补贴，同时还可以通过提高钢铁冶炼过程的效率，获得更多的经济利益。
当然，捣固炼焦技术也存在一些问题和挑战。
首先，由于捣固炉内需要进行多次过滤处理，设备成本较高，对企业的投资和维护成本也较高。
其次，由于炉内需要处理大量的煤气，对设备的操作和维护要求较高，需要专业的技术人员进行操作和维护。
总的来说，捣固炼焦技术是一种非常重要的钢铁冶炼工艺，它可以有效地减少钢铁冶炼过程中对环境的污染，提高生产效率，同时也具有一定的经济效益。
虽然在使用过程中存在一些问题和挑战，但通过不断的技术创新和改进，相信这种工艺将会在未来得到更广泛的应用和推广。
捣固炼焦的工艺流程课件
确保捣固机施加足够的压力，使煤饼具有良好 的密实度和稳定性。
捣固效果
检查煤饼的形状、密度和稳定性，确保其符合要 求。
装煤
将捣固好的煤饼装入焦炉内，为炼焦做好准备。
装煤操作
制定合理的装煤操作规程，确保装煤过程中的安 全和效率。
装煤效果
检查装煤后的焦炉内况，确保煤饼放置稳定，为后续的 炼焦过程创造良好的条件。
捣固设备
捣固锤
用于将煤炭捣实，增加其密度和稳定性 。
VS
捣固车
将捣固锤送至指定位置，并控制其下落的 高度和次数。
焦炉设备
焦炉本体
用于装载和加热煤炭，产生焦炭和煤气。
焦炉热工仪表
监测和控制焦炉内的温度、压力等参数。
熄焦设备
熄焦塔
用于接收从焦炉中出来的红焦，并对其进行冷却。
熄焦车
将红焦运送至熄焦塔内。
配煤方案
根据焦炭的质量要求、不 同煤炭的特性和炼焦试验 结果，制定合理的配煤方 案。
备煤与配煤
配煤比例
确定各种煤炭在配煤中的比例，以达到最佳的炼焦效果。
配煤效果评估
对配煤效果进行评估，确保配煤的质量和炼焦效果的稳定性 。
煤料预处理
破碎
将大块煤炭破碎成小块，以便于 捣固装煤和炼焦。
破碎设备
选用合适的破碎设备，如颚式破 碎机、反击式破碎机等。
焦炭处理设备
筛焦楼
用于对出炉的焦炭进行筛选、分级和收集。
焦炭输送设备
将筛选后的焦炭送至指定的位置或运输工具 上。
04
安全与环保
安全措施
操作人员培训
确保操作人员经过专业培 训，熟悉工艺流程和安全 操作规程。
设备维护与检查
定期对设备进行维护和检 查，确保设备正常运行， 预防事故发生。
炼焦工艺流程教材PPT(共 45张)
序有：“9—2”“5—2“2— 1”等，我们用“M-n”表示它们的通式。m为相邻两次 推焦相隔的炉数．n为每串相隔的炉数(推焦车从一座 焦炉的一端开始，推到另一端，这—趟称为一串，如 1，11，21……称为1#串；3，13，23……称为3#串)。 ８）推焦计划系数K1标志各班推焦计划表中各炭化 室计划结焦时间规定结焦时间相吻合 的情况 ９）推焦执行系数K2标志各班实际推焦时间与计划 推焦时间相吻合 的情况 １０）推焦总系数K3，用以评价炼焦系统在遵守规 定结焦时间方面的管理水平，K3=K1×K2
1.3焦炉组成部分
1 地下室
3 燃烧室
5 斜道区
2 蓄热室
4 炭化室
6 护炉铁
件
地下室主要部分
1 预热器
3 交换旋
塞
5 下喷管
2 主管
4 加减旋
塞
蓄热室
蓄热室位于炉体下部，其上经斜道同燃烧室相连， 其下经废气盘分别同分烟道以及大气相通。蓄热室构造 包括顶部空间，格子砖，篦子砖，小烟道，以及主墙、 单墙、封墙和中心隔墙，主墙内还有直立式煤气道。蓄 热室在下降高温废气时，由内装的格子砖将大部分热量 吸收并积蓄起来。使废气温度由1200℃降至400℃以下。 当空气上升时，格子砖将所积蓄热量传递出去，使空气 预热到1000℃以上。
煤塔 拦焦车
1.6 炼焦工艺操作流程
捣固机
摇动给料机
装煤、推焦车
熄焦车
生化水
熄焦塔湿法熄焦
荒煤气去化产净化
焦炉
除尘车
地面站
晾焦台
刮板机
震动筛
筛焦楼
焦仓
焦炭外售
≥25mm（焦炭） 10~25mm（小焦）
≤10mm（焦粉
1.7 煤气工艺操作流程
捣固炼焦技术
捣固炼焦技术一、技术概述捣固炼焦技术是一种通过捣固炉料来提高焦炭质量的技术。
该技术可以提高焦炭的强度和耐久性，减少生产过程中的焦粉和块炭的损失，并且可以降低环境污染。
二、捣固设备1. 捣固机：捣固机是用来将炉料进行捣固的设备，通常由电机、减速器、压辊等组成。
2. 捣固辊：捣固辊是用来对炉料进行压实和形成块状的设备，通常由铸铁或钢制成。
三、操作步骤1. 炉料配比：根据生产需要，将各种原材料按一定比例混合，形成混合料。
2. 过筛：将混合料通过筛网过筛，去除杂质和不符合要求的颗粒。
3. 加水：将过筛后的混合料加水搅拌均匀，使其达到适当湿度。
4. 捣固：将湿度适宜的混合料送入捣固机中进行压实和形成块状。
5. 储存：将捣固后的炉料储存在炉料库中，待使用。
四、操作要点1. 炉料配比要合理，保证混合料的质量。
2. 混合料过筛要彻底，保证炉料中没有杂质和不符合要求的颗粒。
3. 加水时要搅拌均匀，使其达到适当湿度。
4. 捣固时应控制压力和速度，以免破坏炉料结构。
5. 储存时应注意防潮、防晒、防火等措施。
五、技术优势1. 提高焦炭强度和耐久性，减少生产过程中的焦粉和块炭的损失。
2. 可以降低环境污染，减少粉尘排放。
3. 可以提高生产效率和经济效益。
六、技术应用捣固炼焦技术广泛应用于钢铁、化工、建材等行业中。
在钢铁行业中，该技术可以提高焦炭品质，降低生产成本；在化工行业中，该技术可以提高产品质量；在建材行业中，该技术可以提高砖瓦等制品的强度和耐久性。
七、技术展望随着科技的不断发展，捣固炼焦技术也在不断完善。
未来，该技术将更加智能化、自动化，同时还将更加注重环保和节能。
焦化厂生产工序及工艺流程图(2020年整理).pptx
学海无涯
油器（X81501A/B），最大限度地清除煤气中的焦油雾滴后进入离心 式煤气鼓风机（C81501A/B）加压，加压后的煤气升温至 42℃左右， 升压至 39.2kPa 左右送入脱硫工序。
气液分离器分离出的焦油氨水流入机械化焦油氨水澄清槽 （V81502A/B/C）内澄清分层，分离氨水后的焦油通过液面调节器流 至焦油中间槽（V81505），再由焦油泵（P81503A/B）送入焦油贮槽 ，
外购 示
洗精煤
学海无 涯
备煤车间工艺流程框图
（2）筛储焦 筛储焦负责将炼焦工序熄火的焦炭进行筛分、输送、储存。筛焦 楼完成筛分工作，焦炭筛分为>35mm、35-15mm、<15mm 三个级别。
焦炉生产的焦炭熄焦后放于凉焦台，经刮板放焦机刮入焦 1 带式 输送机，经转运站和焦 2 带式输送机送到筛焦楼。进入筛焦楼的焦炭 先通过蓖式固定筛将焦炭进行筛分，筛上物（>35mm）经溜槽卸入>35mm 焦炭贮仓内，或经高架卸焦棧桥卸入焦场贮存和外售。筛下物（<35mm ） 则进入 1530 双层焦炭振动筛，将其分为 35～15mm 和>15mm 二级 ，并 分别进入相应焦仓中贮存或经高架卸焦棧桥卸入焦场贮存和外 售。
焦炉出焦除尘采用出焦地面除尘站工艺。出焦时烟对接套筒与设
学海无涯
在焦侧的固定接口阀接通，并先于推焦杆动作 30 秒钟向地面除尘系 统发出信号，通风机由液力偶合器控制开始由低速向高速运行，然后 推焦杆进行推焦，推焦过程中产生的大量阵发性高温含尘烟气在焦炭 热浮力及风机的作用下收入设置在导焦车上的大型吸气罩，然后通过 接口翻板阀使烟气进入集尘干管，送入蓄热式冷却器冷却，并对较大 颗粒焦尘进行粗分离，使烟气在 110℃以下进入除尘器进行净化，净 化后的烟气经通风机、消声器、烟囱排入大气。
焦化厂捣固焦工艺流程
焦化企业生产工艺流程编号：LZH/JYQX-HP01b-2020作者：玖月琼兮2020年8月工艺流程说明1洗煤车间备煤车间包括洗煤、煤的堆存、配煤、粉碎和输送等工段。
●洗煤厂炼焦所需的外购煤经输送带传输至洗煤机，经过三次脱水震动，水冲洗、沉淀、筛选，根据比重不同，筛选出洗精煤，矸石和泥煤也随之分离出来，然后分别堆放外售。
洗煤厂工艺如下：原料煤−−→−输送带↓蓄水池●煤堆场洗煤厂洗出的精煤运至煤堆场，由推土机或装载机将煤卸到地下受煤槽中，用圆盘给料机配煤。
配好的煤通过皮带机送到粉碎室，粉碎后的煤通过胶带机送入焦炉煤塔中，保证焦炉的正常生产。
炼焦煤由本地矿区及外省各煤矿购进，从外省煤矿购进的煤用火车运进厂内，经卸料槽用皮带运至洗煤厂，汽车可直接运送至洗煤厂。
本地精煤由矿区各洗煤厂汽运至精煤堆场。
该公司现有60万吨洗煤厂一座，每年可生产精煤45万吨。
煤场主要用于贮存各种炼焦煤。
炼焦煤从洗煤厂运入贮煤场时含水份较大，在煤场经过一段时间的控水贮存后，水份在10%左右，能够达到煤质均匀化和脱水的目的；同时保证焦炉连续、均衡生产，并稳定焦炭的质量。
现有煤场设计容量为10000t ，操作容量为8200t 。
按4种煤计算，满足焦炉20天的用煤量。
●地下受配煤坑地下受配煤坑是将各种牌号的炼焦用煤，根据配煤试验确定的配比进行配合，使配合后的煤能够炼出符合质量要求的焦炭，同时合理利用煤炭资源，降低生产成本。
由单斗装载机将煤料装入受煤坑斗槽内，同时由推土机配合作业。
受煤坑内设有四个φ5m 的双曲线斗槽，斗咀下设配煤皮带，可按作业计划要求定量配煤。
●粉碎粉碎机室是将配合后的煤进行粉碎处理，使其细度<3mm 的煤达到80%以上，从而保证装炉煤的粒度均匀，达到提高焦炭质量的目的。
由受配煤机槽来的配合煤经除铁件后，进入粉碎机室进行粉碎。
粉碎机为2台100t/h 的反击式粉碎机，1用1备。
备煤车间工艺流程见图3-1。
炼焦用煤火车 洗煤厂 煤堆场 配煤 粉碎 备煤塔 焦炉图3-1 备煤车间工艺流程简图2炼焦、熄焦车间炼焦焦炉采用70型和66-4型焦炉。
捣固炼焦的工艺流程ppt
集气管
吸气管
化产车间
配合煤 捣固机
桥管
除尘站
上升管
导烟车
装 煤
拦
推
炭化室
焦
焦
车
车
熄
熄
晾
焦
焦
焦
车
塔
台
皮带
篦条筛 销
振筛
小焦化捣固炼焦工艺流程图
-
• 大焦化生产工艺流程
1、由备煤车间送来的能满足炼焦要求的配合煤装 入煤塔。通过摇动给料器将煤装入装煤车的煤箱 内（下煤不顺畅时，采用风力震煤措施），并将 煤捣成煤饼，装煤车按作业计划将煤饼从机侧送 入炭化室内。煤饼在炭化室内经过一个结焦周期 的高温干馏炼制成焦炭和荒煤气。
捣固炼焦工艺流程
主讲：龙章文 指导：梁昌平、赵永胜 单位：天能公司
-
目 捣固炼焦工艺概述 录
捣固炼焦工艺简介 炼焦常见的名词解释和控制参数
典型事故分析
常出- 现的考试题
•概 述
天能煤化工厂有四座焦炉，每年设计可生产 200万吨，其中小焦化为70万吨，大焦化130万吨。 焦炭分为≧40mm、25~40mm、10~25mm和 0~10mm四级。
-
二、大焦化
贵州黔桂天能焦化有限公司焦化扩建工程设 计规模为年产焦炭130万吨，采用2x65孔 JNDK55-07型炭化室高为5.5m单热式捣固焦炉。 2x65孔焦炉布置在一条中心线上，采用单集气管 （设在焦侧）、双吸气管。在炉组机侧设一个双 曲线斗槽煤塔。与2x65孔焦炉配套建设一套 170t/h干法熄焦装置及迁台车，新型湿法熄焦系 统作为备用。装煤除尘采用双U型管导烟车配合 高压氨水，出焦除尘及焦侧炉头烟尘采用地面除 尘站除尘方式。
-
捣固炼焦技术
重视应用捣固炼焦技术2009-12-10所谓捣固炼焦技术（StampCokingTechnology，简称SCT），是一种能够通过增加配煤中高挥发分、弱粘结性或不粘结性的低价煤的含量来扩大炼焦煤资源的方法。
其优点如下：（1）提高焦炭质量和节约资源：煤料经捣固后，堆密度可提高到0.95~1.15t/m3，煤粒间接触致密，比常规顶装煤煤粒子间的间距缩小28%~33%，所得焦炭的致密程度明显改善，有明显的改善焦炭质量的效果。
同时，在保证同样焦炭质量的前提下，可多用20%~30%左右的高挥发分弱粘煤及部分非粘结煤，扩大炼焦用煤源，降低对优质炼焦用煤的依赖度和提升焦炭生产的成本优势。
（2）经济效益显著：尽管捣固焦炉的捣固机和装煤车的投资高于顶装煤的机械费用，但是捣固煤饼的堆积密度比顶装煤高1/3，故相同生产规模的焦炉，捣固焦炉可以减少炭化室的孔数或炭化室容积，因此，捣固焦炉的总投资并不比顶装焦炉高。
此外，捣固炼焦工艺可以比顶装煤炼焦工艺配入更多的高挥发分或弱粘结性的低价煤，同时增加石油焦及焦粉的配入量，减少焦煤用量，直接降低了焦炭的生产成本，并使捣固焦炉焦炭质量提高，可相应提高销售价格，增加销售收入。
（3）减少环境污染：与顶装焦炉相比较，在产量相同的情况下，捣固焦炉具有减少出焦次数、减少机械磨损、降低劳动强度、改善操作环境和减少无组织排放的优点；装煤的污染物排放量减少90%；工艺除尘效率高，减少了环境污染。
捣固炼焦工艺由于具有诸多优点，已在许多国家大量采用，特别是在缺乏强粘结性煤资源的国家。
原苏联从1989年开始将一个顶装焦炉改造为捣固炼焦炉以后，开始在其高挥发分煤矿地区采用捣固炼焦工艺。
波兰由于其国内挥发分高的煤源比较多，适合炼焦的煤源不太丰富，因此也大量采用捣固工艺。
目前，世界上比较先进的捣固技术是由德国开发的萨尔堡捣固技术。
这种技术应用的较为广泛，我国青岛管道燃气公司采用的就是这种技术。
德国萨尔堡矿业公司开发的这种新一代捣固技术，采用薄层连续给料代替传统的分层捣固法，捣固时间由12min左右缩短到4min 左右，提高了捣固机效率，并有效控制了煤饼装炉时的烟尘。
捣固炼焦工艺流程PPT课件( 54页)
2、 炭化室内的焦炭成熟后，用推焦车推出，经 拦焦车导入焦罐车中，由电机车牵引至干熄站的 提升井架的底部。起重机将焦罐提升并送至干熄 炉炉顶，通过布袋料钟的装入装置将焦炭装入干 熄炉内。在干熄炉中焦炭与惰性气体直接进行热 交换，焦炭被冷却至200℃以下，经排除装置卸 到带式输送机上，然后送往焦处理系统。采用备 用的湿法熄焦时，推出的焦炭经拦焦车导入熄焦 车内进行喷水熄焦。熄焦后的焦炭卸至凉焦台上， 冷却一定时间后送往筛焦楼。
装煤车分为、炉头烟密封等装置。左、右型。装煤车设置走行、机械化送 煤、余煤回收装煤车可以通过煤塔，实现左右型互为备用。
• 推焦车
推焦机设有推焦、取闭炉门装置，机械清扫炉门及炉框装置，头尾焦回收 装置、机械清扫操作台，上升管根部和炭化室顶部除石墨装置，扒煤饼装置 （含运输系统），推焦电流自动显示和记录等
9、护炉铁件：用于给砌体以一定压力，使它不能自 由膨胀的构件。达到保护炉体的目的，焦炉护炉 铁件主要包括：炉柱、横拉条、纵拉条、弹簧、 保护板和炉门框等。
10、炉柱：护炉铁件中最主要的部分，有焦炉“脊 骨“之称。它通过弹簧把压力传递给炉体，以控 制炉体自由膨胀。
11、拉条：其作用是与炉体一起组成一“骨架”固 定护炉铁件，防止炉柱倾斜。
2、 各炭化室内的煤料在炼焦过程中生成的化工产品和荒煤
气，经上升管、桥管、阀体、集气管、吸气管送入化产净 化回收处理使用。
3、高温荒煤气流经桥管时，受循环氨水的强烈喷洒被冷却 ，此时荒煤气中的焦油汽大部分被冷凝成焦油并与循环氨 水一同经水封阀汇集气管中、经焦油盒，循环氨水回流管 流入机械化焦油氨水澄清槽。
• 拦焦车
拦焦机设有除尘罩，一次对位，设有取、装炉门和导焦机构、 机械清扫炉门和炉门框机构、焦侧炉头烟处理装置、头尾焦回收 装置和炉台清扫装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、小焦化
1、年产冶金焦70万吨，耗干煤约93.8万吨，炉型型 号：TJL4350D型焦炉，炭化室高4.3m、宽 500mm，双联、下喷、单热、废气循环、侧装捣 固。
2、TJL—太原焦炉；43—4.3m高；50—500㎜宽 ；D—捣固。
3、炉组规模：2×50孔，设计结焦时间：22小时30 分。投产日期：#1炉2005年6月10日，#2炉2005 年10月28日。
拦焦车
焦炉
装煤车
装煤车分为、炉头烟密封等装置。左、右型。装煤车设置走行、机械化送 煤、余煤回收装煤车可以通过煤塔，实现左右型互为备用。
• 推焦车
推焦机设有推焦、取闭炉门装置，机械清扫炉门及炉框装置，头尾焦回收 装置、机械清扫操作台，上升管根部和炭化室顶部除石墨装置，扒煤饼装置 （含运输系统），推焦电流自动显示和记录等
焦炉工艺流程简介
• 小焦化生产工艺流程：
1、推焦装煤车到煤塔取煤，经捣固机捣固成煤饼后，将煤 装入待装煤炭化室内，导烟车（消烟除尘车）除尘后，盖 上消烟除尘孔盖和上升管盖，在规定的结焦时间内进行炼 焦（高温干馏）。炭化室内的焦炭成熟后，按9-2串序， 由推焦装煤车将红焦经拦焦车导焦槽推入熄焦车车箱内。 红焦经湿法熄焦后，卸在凉焦台上，熄灭后的焦炭由放焦 机放到运焦皮带上并转运到筛焦楼，经筛分后的焦炭转入 各级焦仓内，装车外运。
• 拦焦车
拦焦机设有除尘罩，一次对位，设有取、装炉门和导焦机构、 机械清扫炉门和炉门框机构、焦侧炉头烟处理装置、头尾焦回收 装置和炉台清扫装置。
Байду номын сангаас
拦焦车
除尘连接套
电机车
导烟车
• 固定式捣固机
固定式捣固机整机从国外引进。每组捣固机由5台可更 换的捣固小车组成，每台小车装有6个捣固锤，一套捣固 机组捣固锤的数量为30个，每台小车位置具有互换性。每 组捣固机和每台捣固小车的动作采用PLC装置对捣固全过 程进行集中控制。捣固锤工作时，只作上下往复运动，不 作水平运动。每台捣固小车或者每组捣固机能够自动集中 润滑。在煤料水分9 % --11%，煤料细度<3mm的大于 90%条件下，捣实后的煤槽内的煤饼密度不小1.1t/m3， 并且密度均匀，顶部压实，保证煤饼有可靠的稳定性。捣 固一个煤饼的时间为7min，煤饼的外形尺寸为（长x宽x高 mm） 15210/15070x450x5370。
50℃左右送入地下室，通过下喷管把煤气送入燃 烧室立火道与从废气开闭器进入的空气汇合燃烧。 燃烧后的废气通过立火道顶部的跨越孔进入下降 气流的立火道，再经过蓄热室，由格子砖把废气 的部分显热回收后经过小烟道、废气交换开闭器、 分烟道、总烟道、烟囱，排入大气。上升气流的 煤气和空气与下降气流的废气由交换传动装置定
2、 各炭化室内的煤料在炼焦过程中生成的化工产品和荒煤
气，经上升管、桥管、阀体、集气管、吸气管送入化产净 化回收处理使用。
3、高温荒煤气流经桥管时，受循环氨水的强烈喷洒被冷却 ，此时荒煤气中的焦油汽大部分被冷凝成焦油并与循环氨 水一同经水封阀汇集气管中、经焦油盒，循环氨水回流管 流入机械化焦油氨水澄清槽。
吸气管
化产车间
配合煤 捣固机
桥管
除尘站
上升管
导烟车
装
煤
拦
推
炭化室
焦
焦
车
车
熄
熄
晾
焦
焦
焦
车
塔
台
皮带
冶金焦 篦条筛
混合焦
焦
皮带
仓
大块焦、焦丁 、外销
振筛
小焦化捣固炼焦工艺流程图
• 大焦化生产工艺流程
1、由备煤车间送来的能满足炼焦要求的配合煤装 入煤塔。通过摇动给料器将煤装入装煤车的煤箱 内（下煤不顺畅时，采用风力震煤措施），并将 煤捣成煤饼，装煤车按作业计划将煤饼从机侧送 入炭化室内。煤饼在炭化室内经过一个结焦周期 的高温干馏炼制成焦炭和荒煤气。
时进行换向。
捣固机
配合煤
装煤车
推
焦 车
炭化室
拦
熄
焦
焦
车
车
熄
晾
焦
焦
塔
台
干熄炉
皮带
冶金焦 篦条筛
混合焦
焦
皮带
仓
大块焦、焦丁 、外销
振筛
大焦化捣固炼焦工艺流程图
焦炉机械的五车一机主要性能及特点
1、装煤车 2、推焦车 3、拦焦车 4、导烟车 5、电机车
捣固焦炉设备俯视图
导烟车
捣固站
电机车
装煤车 推焦车
2、 炭化室内的焦炭成熟后，用推焦车推出，经 拦焦车导入焦罐车中，由电机车牵引至干熄站的 提升井架的底部。起重机将焦罐提升并送至干熄 炉炉顶，通过布袋料钟的装入装置将焦炭装入干 熄炉内。在干熄炉中焦炭与惰性气体直接进行热 交换，焦炭被冷却至200℃以下，经排除装置卸 到带式输送机上，然后送往焦处理系统。采用备 用的湿法熄焦时，推出的焦炭经拦焦车导入熄焦 车内进行喷水熄焦。熄焦后的焦炭卸至凉焦台上， 冷却一定时间后送往筛焦楼。
捣固炼焦工艺流程
主讲：龙章文 指导：梁昌平、赵永胜 单位：天能公司
目 捣固炼焦工艺概述 录
捣固炼焦工艺简介 炼焦常见的名词解释和控制参数
典型事故分析
常出现的考试题
•概 述
天能煤化工厂有四座焦炉，每年设计可生产 200万吨，其中小焦化为70万吨，大焦化130万吨。 焦炭分为≧40mm、25~40mm、10~25mm和 0~10mm四级。
4、启动除尘风机，经焦炉燃烧导烟车（或）拦焦车将推焦 （或）装煤信号送达除尘站PLC系统显示屏上，得到除尘 站操作员指令后，方可推焦或装煤。在推焦或装煤时所产 生的烟气，经除尘站专用阵法性高温冷却混合吸附装置， 冷却、分离进一步净化，净化后的废气由高速旋转的通风 机组经排气筒（烟囱）排至大气。
集气管
二、大焦化
贵州黔桂天能焦化有限公司焦化扩建工程设 计规模为年产焦炭130万吨，采用2x65孔 JNDK55-07型炭化室高为5.5m单热式捣固焦炉。 2x65孔焦炉布置在一条中心线上，采用单集气管 （设在焦侧）、双吸气管。在炉组机侧设一个双 曲线斗槽煤塔。与2x65孔焦炉配套建设一套 170t/h干法熄焦装置及迁台车，新型湿法熄焦系 统作为备用。装煤除尘采用双U型管导烟车配合 高压氨水，出焦除尘及焦侧炉头烟尘采用地面除 尘站除尘方式。
3、煤在炭化室干馏过程中产生的荒煤气汇集到 炭化室顶部空间，经上升管、桥管进入集气管， 约800℃左右的荒煤气在桥管内被氨水喷洒冷却 至85℃左右。荒煤气中的焦油等同时被冷凝下来。 煤气和冷凝下来的焦油同氨水一起经吸煤气管道 送入煤气净化车间。
4、焦炉加热用的焦炉煤气，由外部管道空架引 入。分别进入每座焦炉的煤气经过预热器预热至
