钢丝绳芯输送带的配置与接头
钢丝皮带接头
钢丝绳芯输送带接头工艺目录一、输送带接头用工具及辅助材料 (1)二、硫化胶接用胶料与胶浆 (2)三、硫化胶接工艺流程 (2)四、胶接工艺规程 (3)五、具体胶接形式及操作 (9)钢丝绳芯输送带的连接,主要是靠将接头处钢丝绳埋入带体中,经加压加热硫化来实现的,其连接有如下要求：一、输送带接头用工具及辅助材料带头都做成斜角,斜度为带宽30%；2.中心线要对正无误;3带头剥开：先用刀将钢丝绳带两侧边胶割掉,按画好的尺寸先割开一角,用导链吊起用力拉,另一个人开始割除上覆盖胶,直至将上覆盖胶全部剔除完毕；用同样的方法将下覆盖胶也剔除完,然后将钢丝绳上的胶也全部易除完毕;用这种方法剥带头的最大优点是将带头全部剥离后,被剥出的钢丝绳不会出现弯曲现象,不影响接头的强度;4钢丝绳输送带接头分为一阶接头、二阶接头、三阶接头、四阶接头四种搭接型式;钢丝截断首先按下面所列四种搭接型式提供的尺寸,预先画线或作好标记,然后将钢丝截断成各要求的长度;一阶接头：二阶接头： 带强度规格ST1600 ST2000 ST2500 ST3150 最小阶梯长度L st600 650 750 900 接头长度Lv 1550 1650 1850 2150 三阶接头：带强度规格ST3500 ST4000 ST4500 最小阶梯长度L st950 1050 1100 接头长度Lv 3250 3550 3700带强度规格ST630 ST800 ST1000 ST1250 最小阶梯长度L st450 500 500 550 接头长度Lv750 800 800 850四阶接头：带强度规格ST5000 ST5400 最小阶梯长度L1250 1350st接头长度Lv5450 58505切割斜坡面：按下图所示将覆盖胶切割成斜坡面;6打磨：用粗砂布逐根打毛剥出的钢丝绳,在不使钢丝绳绳受损的前提下,最大限度的将附在钢丝绳表面的残余胶打掉,钢丝根部的橡胶,斜坡面及邻近斜面的覆盖胶表面宽度约30mm以内用砂轮机细致地打磨成粗糙面;打磨完毕后,将带头和钢丝绳上的胶沫清除干净,并将硫化机、工作台清理干净;7胶接成型：A．将两带头钢丝绳平铺在硫化机下热板上,并且要对放,对放位置必须使最长的钢丝绳端头与另一带头钢丝绳根部离开间距100mm;B．重新检验两带头中心线,调整成一条直线为止;C．将两带头用卡子固定定位;D．将两带头的钢丝绳翻向两边,放在预先铺有干净的布上面;E．用干净机布蘸120汽油,涂擦干净打磨过的橡胶表面,待汽油挥发后,再均匀涂2~3遍胶浆,使钢丝绳表面均被胶浆覆盖;每次在涂下遍胶浆时,上遍胶浆必须已凉干;F．将已复合好的覆盖层胶片的一头裁成与带体斜坡面相一致的斜接头,并对正带体的覆盖胶斜坡面上缘,铺平且放置在硫化机的下热板上;在这之前,下热板预先铺平面积足够的干净白布或玻璃纸;用机布蘸120汽油将已放妥的覆盖层胶片擦净,凉干;注意分清复合胶片的覆盖胶与芯胶面,使其粘合作用的芯胶面向钢丝绳,切勿贴反;G．将带头及钢丝绳放在芯胶上;H．再找校一次中心线、调整或无错时将两带头的中间一根或两根钢丝绳定位;I．从带头中间向两侧逐根拉紧、拉直、摆放、排列均匀所有钢丝绳,并保持各绳不得变位、弯曲、拱起等;J．再在已铺入达到要求的全部钢丝绳上涂胶浆一至二遍,凉干;K．各胶接型式的接头结构图共分四种,分别为一、二、三、四级搭接;L．依照以上要求和作法,将上层复合胶片铺贴在钢丝绳上;同时注意芯胶面向钢丝绳贴合;M．在胶带两侧放出边线,将带接头部宽出原带体的胶料割去;N．在上下覆盖胶与硫化机热板间铺放平整足够面积的白布或报纸等,完成成型,等待硫化8硫化工艺A．平板硫化机热板对带头的定长,是在纵向两端皆应长出接头长度LS 值至少100mm为宜;B．盖上上热板,两人同时将对角螺栓拧紧,安放上横梁,用水泵开始加压,使其达到规定的压力;C．接通电路：当热板温度至150℃时,开始计算硫化时间;D.硫化条件及方法：<1>温度： 151±2℃<2>时间：普通钢丝绳输送带a.上、下覆盖胶总厚≤15mm者,按下式计算：T=27+ A-6b. 上、下覆盖胶总厚＞15mm者,按下式计算：T=28+ A-6阻燃钢丝绳带：T=34+ A-6式中： T——正硫化时间 A——上、下覆盖胶总厚mm 说明:1、垫铁厚度比原带体厚度薄;2、接头部胶带总厚度大于原胶带厚度;。

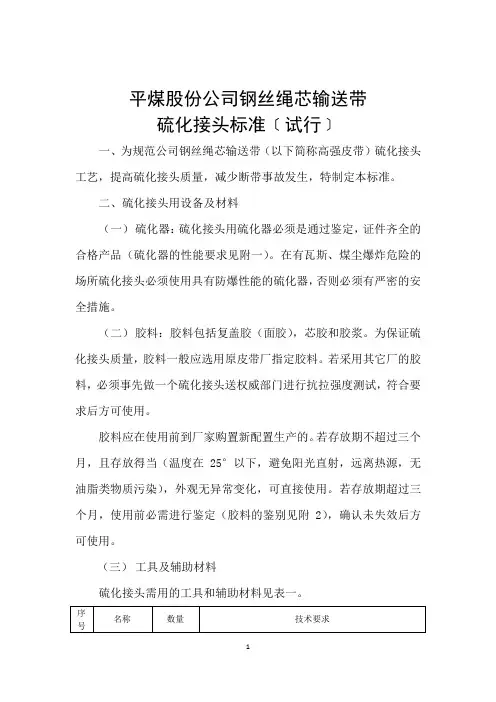

《钢丝绳芯输送带硫化接头标准》
平煤股份公司钢丝绳芯输送带硫化接头标准﹝试行﹞一、为规范公司钢丝绳芯输送带（以下简称高强皮带）硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一）。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
（二）胶料：胶料包括复盖胶（面胶），芯胶和胶浆。
为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。
（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。
三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。
硫化接头前一班应对硫化点前后20米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。
严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。
（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。
最后再将另一侧皮带固定好。
固定皮带的卡子要足够多，确保皮带不会滑动。
皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。
四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。
钢丝皮带接头
钢丝皮带接头钢丝绳芯输送带接头工艺钢丝绳芯输送带的连接，主要是靠将接头处钢丝绳埋入带体中，经加压加热硫化来实现的，其连接有如下要求：一、输送带接头用工具及辅助材料序号名称数量技术要求1 工作台2 木制，厚度≥50mm，宽度>带宽500mm，长度>接头长度0.6米2 垫铁 2钢质，比待接胶带薄0.50-1.0mm，宽为50-100mm，长度>接头长度400-500mm3 夹板4 临时制作4 水银温度计 1 测温范围200℃5 活扳手 2 10寸-20寸6 游标卡尺 1 刻度范围0-250mm7 钢卷尺 2 长度范围10米8 不锈钢板尺 2 长度范围1.0-1.5米9 直角尺 1 400*500mm10 螺丝刀 2 14//-16//11 断丝钳 2 规格20//12 软轴砂轮机1-3 砂轮片直径150mm13 树脂切割片10 直径150mm14 电工钳 2 规格8//15 油石 2 粗、细两种16 板刷 4 6//17 粗砂布46# 12018 线绳20m ф1-3mm19 橡皮耐油手套820 线手套821 新毛巾22 水盆2个23 白细布32米24 120＃溶剂汽油若干25 白铁皮 5 厚度0.5mm，宽度- 1 -- 2 - 100mm ，长度比接头短50~60mm 26 壁纸刀 20把 27 壁纸刀片 5盒 28 可降温接头硫化机 3台 29 机布 10Kg 30 导链 2个 1吨 31 打磨机 1个 32 钉子 1公斤 33 手锤 1把二、硫化胶接用胶料与胶浆1．GX系列与ST系列钢丝绳芯输送带胶接用覆盖胶、芯胶的编号、规格、数量全部按厂家提供为准。
2．胶浆的配制：配制时用芯胶破成碎块，放入120#溶剂汽油浸泡搅溶。
配比，胶料：汽油=1：4~5（重量比）胶浆一般在使用前三天备制。
3．配制方法：将胶料剪成小碎块放入汽油中，经常搅拌至完全溶解成为均匀的糊状为止。
每次搅拌后，要将盛胶浆的桶盖好，防止汽油过量挥发。
钢丝绳芯输送带胶接接头技术及长度参考样本
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
YINHE DEPREUX培训教材3月钢丝绳芯橡胶输送带接头胶接技术中法合资银河德普胶带有限公司钢丝绳芯输送带胶接标准及银河德普胶接工艺输送带与接头常见的胶接角度: 0°、 16°42′、 22°、 25°。
一、接头过渡区二、接头与硫化机关系硫化工作温度: 145℃、硫化工作压力: 1.6——1.8Mpa。
三、 银河德普钢丝绳芯输送带胶接标准主要数据 A 、 一阶( 一段) 搭接胶接接头数据输送带型号( Type) ST800 ST1000ST1250 级数最小长度Lst( mm) 600 800 900 接头长度 Lv( mm)90011001200B 、 两阶( 两段) 搭接胶接接头数据输送带型号( Type) ST1600 ST 级数最小长度Lst( mm) 600 800 接头长度 Lv( mm)15501950运行方向运行方向C、三阶( 三段) 搭接胶接接头数据输送带型号( Type) ST ST2500ST3150级数最小长度Lst( mm) 550 600 700 接头长度Lv( mm) 2050 2200 2500D、四阶( 四段) 搭接胶接接头数据输送带型号( Type) ST4000 ST4500级数最小长度Lst( mm) 900 1000接头长度Lv( mm) 4150 4550运行方向运行方向四、银河德普胶接工艺:1、安放硫化机和胶接操作所需工作平台。
2、接头部分画中心线、垂直线。
3、接头部分按照胶接长度画线。
4、切割过渡边线。
钢丝绳芯输送带硫化接头
山东康迪泰克工程橡胶有限公司钢丝绳输送带接头硫化操作规程前言钢丝绳输送带是一种现代化运输工具，具有连续化和高效化的显著优点。
所以输送带为现代物流系统广泛采用，大量用于钢铁、煤炭、建材、化工、机械、港口、矿山、货场等。
输送带的接头是胶带使用过程中一个十分重要的环节，它决定着胶带能否正常运转，关系到用户的经济效益和生命财产安全。
我公司为了更好的服务于广大客户，根据钢丝绳输送带胶接的实际情况，并借鉴了德国DIN22131标准及Goodyearde标准，特制定了钢丝绳输送带现场胶接规程和胶接技术。
钢丝绳接头胶接工艺要求图：接头长度和制作接头的长度B－胶带的宽度；l v－接头的长度；l u－制作接头的长度；斜度：La —16.7°＝带宽×0.320°＝带宽×0.36422°＝带宽×0.4备注：国内硫化机的斜度大多数是20°。
接头长度和几何结构的设计取决于钢丝绳直径d；钢丝绳间距t；钢丝绳的拉伸强度F bs；钢丝绳粘合强度F a。
为了胶带在辊筒上弯曲时，减轻胶带接头处的应力，钢丝绳端部应错位。
通常采用斜接头，但也允许直接头。
接头长度l v中包含以下几种长度（见图A）：－钢丝绳偏移长度l q；－不同组阶梯的错位长度l p；－最小的阶梯长度l st。
－胶带接头中钢丝绳对接间隙l s≥3×d。
图A山东康迪泰克工程橡胶有限公司钢丝绳芯输送带胶接标准：A、一阶（一段）搭接胶接接头数据备注：1、无钢丝绳错位。
2、过渡段距离为100mm。
3、不用胶条，采用原盖胶、芯胶的尺寸标准执行。
运行方向上图：一级接头结构示意图B、二阶（二段）搭接胶接接头数据备注：1、有钢丝绳错位。
2、过渡段距离为150mm。
3、采用贴胶条的方法，盖胶、芯胶的尺寸按标准执行。
运行方向上图：二阶接头结构示意图C、三阶（三段）搭接胶接接头数据备注：1、有钢丝绳错位。
2、过渡段距离为150mm。

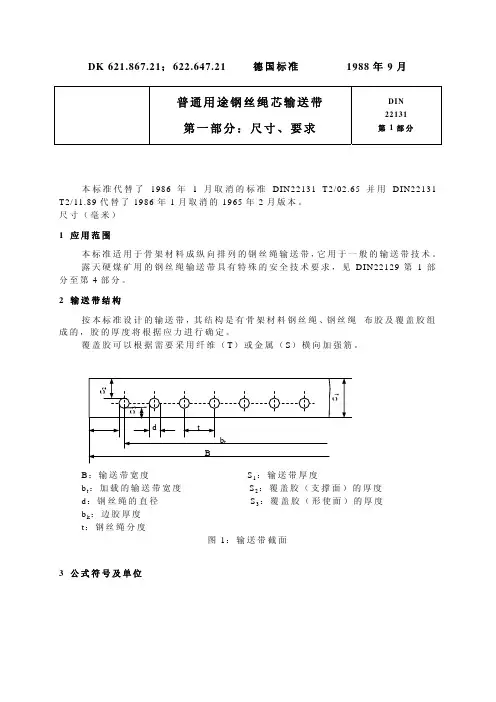

DIN_22131普通用途钢丝绳芯输送带
第 1 部分 第 1 部分 第 1、 3、 4 部 分 第 1、 3 部 分 第 4 部分 第 4 部分 第 4 部分
第 4 部分
第 4 部分
第 4 部分 第 4 部分 第 4 部分 第 4 部分
第 1 部分 第 4 部分 第 4 部分
第 1、 3 部 分 第 1、 3 部 分 第 1、 3 部 分 第 1、 3、 4 部 分
公式符号及单位公式符号含义单位引用din22131标准abfafbstbkbtbdflalanblplqlslstlulvnbnsnstsgs1s2s3ttmirr覆盖胶的磨耗输送带宽度钢丝绳扯断力输送带内的硫化过的钢丝绳的断裂力撕裂强度边棱宽度输送带负荷宽度钢丝绳边缘的外棱间距钢丝绳的直径挠度成槽性倾斜长度钢丝绳接头长度钢丝绳两个端头错位搭接接头级的部分长度用于钢丝绳偏转的接头的部分长度钢丝绳两个端头相互对接的间距最小级数的长度搭接长度接头长度在一级数顺序内的接头的数目钢丝绳的数目级数运输接头时在接头中的钢丝绳之间的橡胶的厚度输送带的厚度覆盖胶支撑面的厚度覆盖胶行驶面的厚度钢丝绳的分度平均的钢丝绳分度测定的单个值szi与中间值szi之差覆盖胶的扯断伸长覆盖胶的抗撕裂强度为规定实际的钢丝绳扯断力的系数立方毫米毫米牛顿毫米钢丝牛顿毫米钢丝牛顿毫米钢丝毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米毫米牛顿毫米钢丝第1部分第3部分第134部分第134部分第134部分第4部分第13部分第1部分第1部分第134部分第13部分第4部分第4部分第4部分第4部分第4部分第4部分第4部分第4部分第4部分第1部分第4部分第4部分第13部分第13部分第13部分第134部分第3部分第3部分第1部分第1部分第4部分4尺寸41输送带的型号表2表示选择最常用的输送带的型号
高强度(钢丝绳芯)输送带接头硫化标准[详]
![高强度(钢丝绳芯)输送带接头硫化标准[详]](https://img.taocdn.com/s3/m/d1cd643352ea551811a68715.png)
Word格式高强度阻燃（钢丝绳芯）输送带硫化接头标准一、为规范公司钢丝绳芯输送带（以下简称高强皮带）硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。
二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一）。
在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。
（二）胶料：胶料包括复盖胶（面胶），芯胶和胶浆。
为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。
若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。
胶料应在使用前到厂家购置新配置生产的。
若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。
若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。
（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。
三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。
硫化接头前一班应对硫化点前后20米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。
严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。
（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。
最后再将另一侧皮带固定好。
固定皮带的卡子要足够多，确保皮带不会滑动。
皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。
四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。
钢丝绳芯输送带硫化接头制作指南.
钢丝绳芯输送带硫化接头操作指南接头搭接，钢丝绳芯胶带接头搭接形式有一级、二级、三级和四级四种，其中前两者适用于钢丝绳根数少、直径小、间隙大的胶带，后两者适用于高、中强带。
选择接头形式要根据皮带的带型、带强、钢丝绳根数、钢丝绳直径、钢丝绳间距等诸多因素综合比较而定。
为了提高接头硫化质量，保证接头两端不起皮不开口，防止水份及杂质渗入接头内部腐蚀钢丝绳，在开口线处的坡口一般做成阶梯状，以利胶料与母带牢固粘接，确保接头的强度及使用寿命。
硫化时间，在一定温度下以一定的时间硫化后，胶料的综合物理机械性能达到最高，使用寿命最长，此时的硫化程度是正硫化，硫化时间过长（工艺上称过硫）或过短（工艺是称欠硫），都会使胶接达不到性能要求。
、硫化温度，硫化温度可以加快硫化速度，缩短硫化时间。
硫化温度每提高或降低100C，基本硫化时间可缩短1/2或延长1倍。
硫化温度一般为140-1500C为宜，温度过高会有损带芯强度或导致胶带内外硫化不均，过低则需时间长或硫化不彻底。
硫化压力，压力的作用在于使胶料紧密并充满模型和带芯纤维中，以提高钢丝绳的附着力和胶料的紧密程度以及接头的抗挠曲性能。
一般为1.8MPa左右，加压时应使压板两边同时受压，以保证胶带接头处受力均衡。
、在选用胶带接头时，一般来说，应保证满足以下几个方面：(1)接头强度应满足要求，并且达到胶带强度的90%以上。
(2)钢丝绳平均有效间距应大于钢丝绳直径的0.25倍。
(3)硫化设备应能满足硫化长度的需要，即接头应一次硫化成型．(4)目前接头型式有斜口和垂直平口两种。
根据生产实践运行情况看，我们一般宜采用斜口型式。
2 操作方法钢丝绳芯胶带接头硫化主要有以下几道工序：安设硫化器（操作平台）、清理接头、找中、刷胶浆、铺下胶、摆绳、铺上胶、安装上加热板、紧固、加热、打压、计时、起模、修整。
2.1、作业前准备1、人员要求：班前熟悉操作程序及工艺要求，四位一体、互联保到位，并有3--5名技术熟练工把关操作。
钢丝绳芯输送带的配置与接头
钢丝绳芯输送带的配置与接头钢丝绳芯输送带如今已广泛应用于井下作业，带体强度大，阻燃，性能优越。
今天小编介绍的是钢丝绳芯输送带的配置与接头。
1.1 钢丝绳的配置 带芯的左捻钢丝绳和右捻钢丝绳应交替配置，钢丝绳的根数应符合表1的规定。
1.2钢丝绳的接头 在带的制造长度内，带芯中钢丝绳的接头应符合如下规定。
1.2.1 两边部分各1根钢丝绳不得有接头。
1.2.2 有接头的钢丝绳根数不得多于总根数的2%。
1.2.3 一根钢丝绳的接头，不得多于一处，且应距带端10m以上。
1.2.4 任意两根钢丝绳的接头，在长度方向上的距离不得小于10m。
1.3 尺寸偏差 1.3.1 带的长度和宽度的偏差应符合GB/T 4490的要求。
1.3.2 覆盖层厚度，下偏差为0.5mm。
1.3.3 带厚度的极限偏差及均匀性。
1.3.3.1 带厚度的极限偏差，只规定下偏差;厚度不大于20mm的带，为-1.0mm，厚度大于20mm的带，为-1.5mm。
1.3.3.2 带厚度的均匀性，即带厚度的最大测定值与最小测定值之差不大于平均厚度的10%。
1.3.4 单个钢丝绳间距超出间距极限偏差1.5mm的钢丝绳根数，不大于总根数的5%。
1.3.5 带芯钢丝绳在带厚度方向的偏心值不得大于1.5mm。
偏心值大于1.0mm但不大于1.5mm的钢丝绳根数不得超过总根数的5%。
1.3.6 带的边胶宽度应不小于15mm。
1.4 物理性能 1.4.1 覆盖层物理性能应符合表2要求。
热空气老化试验(70℃*168h)后覆盖层拉伸强度变化率和拉断伸长率变化率为-25%-+25%。
1.4.2 覆盖层与带芯层粘合强度应不小于12N/mm，横向增强体与纵向钢丝绳之间、横向增强体与覆盖层之间的粘合强度不得低于10N/mm。
1.4.3 钢丝绳的拉伸强度不小于表3的规定。
1.4.4 钢丝绳的粘合强度应符合表4的规定。
1.4.5 阻燃性能，带的阻燃性能分为二级，阻燃性能等级要求见表5. 1.4.6 成槽度：带的成槽度应符合表6的要求。
钢丝绳芯输送带的硫化接头
钢丝绳芯输送带的硫化接头1 范围GB/T28267的本部分规定了钢丝绳芯输送带硫化接头的设计、尺寸、要求和标志。
2 术语和定义下列术语和定义适用于本文件。
2.1硫化接头 vulcanized joint钢丝绳输送带上的一个区域，该区域是通过将两段带在长度上进行接合并对钢丝绳周围的包覆橡胶进行硫化而形成的。
3 符号和单位本部分使用的符号和单位如表1所示。
表1 符号和单位4 接头类型4.1 总则按照力从接头一边传递到另一边的方式不同，接头类型可分为两种：a) 阶梯式接头；在这种接头中，力是通过包覆在钢丝绳周围的橡胶传递的。
b) 指形接头；在这种接头中，力既通过包在钢丝绳周围的橡胶传递，又通过横向增强体传递。
采用这种接头的带中必有横向增强体。
注1：阶梯式接头可提供最高的动态性能，但需要更多的制作时间，操作者要有丰富的知识并需小心操作。
注2：对这两种接头，橡胶的物理性能，特别是与钢丝绳的粘合，对接头质量是极重要的。
4.2 阶梯式接头4.2.1 设计原则将欲接头的两带端的钢丝绳包覆胶剥去。
根据协议规定的接头式样，将各根钢丝绳分别切去不同长度，使之形成阶梯状。
必要时将钢丝绳周围的芯胶也切去。
将两带段的端部钢丝绳互相插接。
在钢丝绳之间嵌入粘合胶并用覆盖胶覆盖。
在钢丝绳层上下两面贴合覆盖层胶料。
硫化后的接头可将力从接头的一端传递到另一端。
不同于织物增强体的输送带制作接头时带端通常斜切，钢丝绳芯带制作接头时带端斜切或垂直于带边切割。
接头阶梯数目、接头长度、阶梯长度及接头式样（即钢丝绳的切断顺序）由生产厂家规定或由企业标准或国家标准给出。
除了实践经验，阶梯式接头质量可通过计算橡胶与钢丝绳之间的粘合力或通过静态和动态试验方法来评估。
4.2.2 接头部位的绳间橡胶填入接头中两边钢丝绳之间的橡胶在胶带工作时发生最大的应变和承受最大的应力，因此，接头部位绳间橡胶最小厚度SG min应符合下式的要求：：SG min ≥1.2+（0.1×d）4.2.3 对接端间隙被接合两端的对应钢丝绳之间的对接端间隙l s应近于4d但不小于3d。
钢丝绳芯输送带接头
钢丝绳芯输送带接头检修规程中煤龙化卸储煤检修编制：田野钢丝绳芯输送带接头检修规程1 输送带接头技术与工艺所有钢丝绳芯输送带必须经过连接成环型才能实际使用。
所以，输送带的接头是非常关键的准备环节。
接头质量的好坏直接影响输送带的使用寿命和输送带能否平稳顺畅运行。
钢丝绳芯输送带的性能特点是强度大、收缩率小，因此常常被用于长距离、大负荷高速度运载物料的输送机上。
由于钢丝绳芯输送带接头劳动强度大、工艺技术复杂、接头尺寸参数较多、接头结构多样，因此如何作好钢丝绳芯输送带的接头是一项十分重要的工作。
本文就钢丝绳芯输送带接头技术与工艺的具体内容进行了阐述。
2 接头所需设备、物料及必需的工具和安全装备2．1接头所需的设备——接头硫化机硫化接头前应根据输送带的规格、接头长度来选择符合硫化要求的硫化机型号和数量。
并检验硫化机的压力、温度等性能是否满足硫化要求。
2．1．1检验硫化机温度、压力的关键技术(1)将硫化机上下加热板分别连接上温控箱，插上电源，升温加热。
检查各个板的电流是否一致。
当温度升到150 oC时，恒温5 rain～10 min，用表面测温仪对加热板的不同位置测温．温度应满足150±5℃，测量点不少于3点。
(2)采用自动测量硫化温度方式，应在每次使用时对板温和显示温度进行校对调整。
3)将硫化机组装在一起，拧紧螺栓，对水压板加压至2．0 MPa，检测其压力是否达到硫化要求。
2．1．2 需注意的事项：输送带胶接之前，应选择无风尘、能够防止水、油、酸、碱等物质对硫化质量产生影响的场所做为硫化操作区域，同时要考虑到电源的安装与使用，硫化电源电压为380 v．打磨用电220 v，选择电源时，应考虑到使用方便。
2．2接头所需设施---工作平台为了便于接头操作和胶带接头中心的确定及调偏，应须有足够的强度，确保不会出现断裂或翻转的危险。
2．3接头所需物料---接头胶、胶浆和溶剂。
2．3．1接头胶包括接头盖胶和接头芯胶。
钢丝绳芯输送带胶接接头技术及长度参考
YINHE DEPREUX培训教材2003年3月钢丝绳芯橡胶输送带接头胶接技术中法合资银河德普胶带有限公司钢丝绳芯输送带胶接标准及银河德普胶接工艺输送带与接头常用的胶接角度：0°、16°42′、22°、25°。
一、接头过渡区二、接头与硫化机关系硫化工作温度：145℃、硫化工作压力：1.6——1.8Mpa。
三、银河德普钢丝绳芯输送带胶接标准主要数据A、一阶（一段）搭接胶接接头数据输送带型号（Type）ST800 ST1000 ST1250 级数最小长度Lst（mm）600 800 900 接头长度Lv（mm）900 1100 1200运行方向B、两阶（两段）搭接胶接接头数据输送带型号（Type）ST1600 ST2000级数最小长度Lst（mm）600 800接头长度Lv（mm）1550 1950运行方向C、三阶（三段）搭接胶接接头数据输送带型号（Type）ST2000 ST2500 ST3150 级数最小长度Lst（mm）550 600 700 接头长度Lv（mm）2050 2200 2500运行方向D、四阶（四段）搭接胶接接头数据输送带型号（Type）ST4000 ST4500级数最小长度Lst（mm）900 1000接头长度Lv（mm）4150 4550运行方向四、银河德普胶接工艺：1、安放硫化机和胶接操作所需工作平台。
2、接头部分画中心线、垂直线。
3、接头部分按照胶接长度画线。
4、切割过渡边线。
5、裁切输送带边角。
6、剥离输送带覆盖胶7、剥离输送带反面覆盖胶8、剥离钢丝绳——斜面切割。
9、剥离钢丝绳——分割钢丝绳芯。
10、打磨接头过渡区。
11、打磨钢丝绳芯。
12、按照接头数据制备输送带下覆盖层胶版、芯胶胶板。
13、检查核对下覆盖层尺寸。
14、对接接头。
15、制作接头——按照标准搭接、剪切钢丝绳，填充胶条。
16、制作接头——制作输送带边条。
17、制作接头——整理钢丝绳芯、检查尺寸、检查填充质量。
钢丝绳芯输送带硫化接头全解
山东康迪泰克工程橡胶有限公司钢丝绳输送带接头硫化操作规程前言钢丝绳输送带是一种现代化运输工具，具有连续化和高效化的显著优点。
所以输送带为现代物流系统广泛采用，大量用于钢铁、煤炭、建材、化工、机械、港口、矿山、货场等。
输送带的接头是胶带使用过程中一个十分重要的环节，它决定着胶带能否正常运转，关系到用户的经济效益和生命财产安全。
我公司为了更好的服务于广大客户，根据钢丝绳输送带胶接的实际情况，并借鉴了德国DIN22131标准及Goodyearde标准，特制定了钢丝绳输送带现场胶接规程和胶接技术。
钢丝绳接头胶接工艺要求图：接头长度和制作接头的长度B－胶带的宽度；l v－接头的长度；l u－制作接头的长度；斜度：La —16.7°＝带宽×0.320°＝带宽×0.36422°＝带宽×0.4备注：国内硫化机的斜度大多数是20°。
接头长度和几何结构的设计取决于钢丝绳直径d；钢丝绳间距t；钢丝绳的拉伸强度F bs；钢丝绳粘合强度F a。
为了胶带在辊筒上弯曲时，减轻胶带接头处的应力，钢丝绳端部应错位。
通常采用斜接头，但也允许直接头。
接头长度l v中包含以下几种长度（见图A）：－钢丝绳偏移长度l q；－不同组阶梯的错位长度l p；－最小的阶梯长度l st。
－胶带接头中钢丝绳对接间隙l s≥3×d。
图A山东康迪泰克工程橡胶有限公司钢丝绳芯输送带胶接标准：A、一阶（一段）搭接胶接接头数据胶带强度规格S St630 St800 St1000 St1250 最小阶梯长度l st500mm 500mm 600mm 700mm 接头长度l v700mm 700mm 800mm 900mm 备注：1、无钢丝绳错位。
2、过渡段距离为100mm。
3、不用胶条，采用原盖胶、芯胶的尺寸标准执行。
运行方向上图：一级接头结构示意图B、二阶（二段）搭接胶接接头数据胶带强度规格S St1600 St2000（推荐）St2500（推荐）最小阶梯长度l st500mm 800mm 900mm接头长度l v1350mm 1950mm 2150mm 备注：1、有钢丝绳错位。
钢丝绳芯输送带接头技术及工艺操作
钢丝绳芯输送带接头技术及工艺操作
一、输送带与接头
我公司地面采用德国DIN22131标准，煤矿井下采用德国DIN22129标准，胶接角度为： 16.7º 如图所示：
+
三、接头与硫化机关系
接头方式：1阶法
四、接头工艺
1．安放硫化机和接头操作、所需工作平台。
2．在接头部分找出中心线、垂直线、角度线、角度为16.7º
3．接头部分按照胶接长度，接头方式、分段画线。
4．切割接头部分的边胶料剥去过度区。
5．剥离输送带上覆盖胶。
6．剥离输送带反面覆盖胶
7．切割钢丝绳与绳之间的芯胶（或用专用的剥皮机，剥出每根钢丝绳）。
8．打磨过度区（角度30°）。
9．打磨钢丝绳芯（注：不许磨伤钢丝绳、并保持钢丝绳芯的清洁）。
10．使用专用的清洗剂，对钢丝绳进行清洗（浆子胶）。
11．按照接头数据制作接头的下覆盖胶（盖胶、芯胶）。
12．在接头部分找出中心线，摆列钢丝绳。
13．制作接头，剪切钢丝绳，按照工艺要求进行排列（保证每根钢丝绳的直线度，钢丝绳与钢丝绳之间填充胶条）。
14．制作接头边胶，整理钢丝绳，检查尺寸，检查填充质量，均匀地涂刷一遍浆子胶。
15．待浆子胶完全凉干后，按照接头数据，制作接头上层覆盖胶（芯胶、TQA、盖胶）滚压排气。
16．切割多余的边胶，整理接头。
17．硫化接头（按工艺要求硫化时间、温度、压力准确）。
18．待温度降至70º以下时，拆除硫化机，检查接头，切除毛边。
昌达化工钢丝带接头工艺
钢丝绳芯输送带接头工艺规程为保证胶带的接头效率，钢丝带在接头时，操作人员必须严格按下面的工艺规定要求进行操作，以延长接头使用寿命。
1钢丝绳规格和接头尺寸按表1执行：表1：ST系列钢丝绳带接头尺寸表二级搭接示意图2硫化压力胶带接头部位硫化时，表面硫化单位压力应不小于1.5MPa。
3冷却起模温度在接头条件较好（空气温度较低，粉尘等污染较少），操作较为熟练、规范情况下，当检测温度小于等于100℃，即可起模。
在条件较差的情况时，必须在检测温度小于等于80℃时，方可起模。
4.1常用工具、用具和材料见表2表2：常用工具、用具和材料表4.2 施工前准备了解胶带规格性能及施工作业现场情况A了解所需胶接的胶带的规格、品种、单卷长度以及是否有使用方面的特殊要求。
B了解施工现场情况：接头位置、胶带装机长度、机架长度、机架斜度、张紧装置情况、接头数量、施工进度安排等。
C了解环境情况：当天天气情况、粉尘情况、粉尘种类等。
4.3 工器具准备A施工当天的生产设备配置和时间安排。
B硫化机检查a热板温度的检验测试：将热板通电加热到硫化工艺温度后，每块热板必须检测温度，有异常必须检修或调换热板。
b水囊加压系统：将加压水囊加压到比工作表压高20%以上进行试压。
如果有泄漏情况必须进行检修或调换。
c检查隔热板：是否平整和完整，表面是否有异物粘上。
因为隔热板如果有缺损将造成胶带的局部压力降低。
d检查电控箱：通电是否完好；热电偶及导线是否有效；温度显示和自动控制是否正常；连接电缆是否完好无损。
C如果施工当天为下雨天，必须按要求搭制遮蔽棚，并应准备好干燥设备。
4.3.1胶带牵引到位接头前，应先将接头胶带牵引到位，使胶带的接头交叠部位大于等于接头长度。
（由于钢丝绳带的使用伸长率较小，此时重锤式张紧装置可处于下三分之一低位。
）4..4 搭接头平台4.4.1 平台长度至少为接头长度的三倍，宽度比接头平板宽度略大。
4.4.2平台表面应与接头平板下热板的表面在同一平面上。
钢丝绳芯输送带硫化接头
康迪泰克工程橡胶钢丝绳输送带接头硫化操作规程前言钢丝绳输送带是一种现代化运输工具，具有连续化和高效化的显著优点。
所以输送带为现代物流系统广泛采用，大量用于钢铁、煤炭、建材、化工、机械、港口、矿山、货场等。
输送带的接头是胶带使用过程中一个十分重要的环节，它决定着胶带能否正常运转，关系到用户的经济效益和生命财产安全。
我公司为了更好的服务于广大客户，根据钢丝绳输送带胶接的实际情况，并借鉴了德国DIN22131标准及Goodyearde标准，特制定了钢丝绳输送带现场胶接规程和胶接技术。
钢丝绳接头胶接工艺要求图：接头长度和制作接头的长度B－胶带的宽度；l v－接头的长度；l u－制作接头的长度；斜度：La —16.7°＝带宽×0.320°＝带宽×0.36422°＝带宽×0.4备注：国硫化机的斜度大多数是20°。
接头长度和几何结构的设计取决于钢丝绳直径d；钢丝绳间距t；钢丝绳的拉伸强度F bs；钢丝绳粘合强度F a。
为了胶带在辊筒上弯曲时，减轻胶带接头处的应力，钢丝绳端部应错位。
通常采用斜接头，但也允许直接头。
接头长度l v中包含以下几种长度（见图A）：－钢丝绳偏移长度l q；－不同组阶梯的错位长度l p；－最小的阶梯长度l st。
－胶带接头中钢丝绳对接间隙l s≥3×d。
图A康迪泰克工程橡胶钢丝绳芯输送带胶接标准：A、一阶（一段）搭接胶接接头数据胶带强度规格S St630 St800 St1000 St1250 最小阶梯长度l st500mm 500mm 600mm 700mm 接头长度l v700mm 700mm 800mm 900mm 备注：1、无钢丝绳错位。
2、过渡段距离为100mm。
3、不用胶条，采用原盖胶、芯胶的尺寸标准执行。
运行方向上图：一级接头结构示意图B、二阶（二段）搭接胶接接头数据备注：1、有钢丝绳错位。
2、过渡段距离为150mm。
