超声检测工艺题与综合题解析共119页

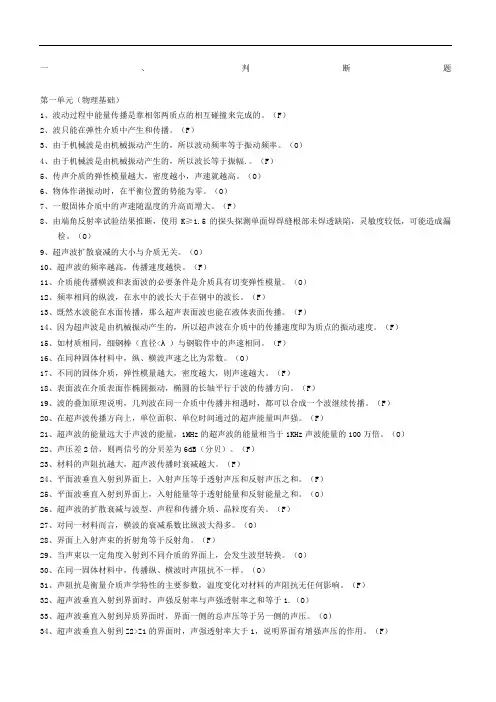

超声检测习题及答案
一、判断题第一单元（物理基础）1、波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。
（ F ）2、波只能在弹性介质中产生和传播。
（ F ）3、由于机械波是由机械振动产生的，所以波动频率等于振动频率。
（ O ）4、由于机械波是由机械振动产生的，所以波长等于振幅.。
（ F ）5、传声介质的弹性模量越大，密度越小，声速就越高。
（ O ）6、物体作谐振动时，在平衡位置的势能为零。
（ O ）7、一般固体介质中的声速随温度的升高而增大。
（ F ）8、由端角反射率试验结果推断，使用K≥的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
（ O ）9、超声波扩散衰减的大小与介质无关。
（ O ）10、超声波的频率越高，传播速度越快。
（ F ）11、介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（ O ）12、频率相同的纵波，在水中的波长大于在钢中的波长。
（ F ）13、既然水波能在水面传播，那么超声表面波也能在液体表面传播。
（ F ）14、因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
（ F ）15、如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。
（ F ）16、在同种固体材料中，纵、横波声速之比为常数。
（ O ）17、不同的固体介质，弹性模量越大，密度越大，则声速越大。
（ F ）18、表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。
（ F ）19、波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
（ F ）20、在超声波传播方向上，单位面积、单位时间通过的超声能量叫声强。
（ F ）21、超声波的能量远大于声波的能量，1MHz的超声波的能量相当于1KHz声波能量的100万倍。
（ O ）22、声压差2倍，则两信号的分贝差为6dB（分贝）。
（ F ）23、材料的声阻抗越大，超声波传播时衰减越大。
（ F ）24、平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和。
超声检测复试综合题介绍(2012UT3级复证学习资料)
图1 筒体环缝B1和B2
解答：
(1)焊缝两侧母材区先用直探头检测 (2)在焊缝的双面双侧用两种K值斜探头，即K1和K2 探头进行检测； (3)应进行横向缺陷检测，把探头放在焊缝内、外表 面上作正反两个方向扫查，并把各线灵敏度提高 6dB。
3、按JB/T4730.3-2005标准，焊缝检测时有 哪几种扫查方式？试叙述每种扫查方式的 目的。
2) B级检测：
a) 母材厚度≥8mm～46mm时，一般用一种K值 探头采用直射波法和一次反射波法在对接焊接 接头的单面双侧进行检测。 b) 母材厚度大于46mm～120mm时，一般用一 种K值探头采用直射波法在焊接接头的双面双侧 进行检测，如受几何条件限制，也可在焊接接 头的双面单侧或单面双侧采用两种K值探头进行 检测。
◆钢板
JB/T4730.3-2005关于钢板超声检测的解释： １、纵波检测： 1）、探头： 板厚6～20mm, 双晶直探头, 5MHz, 晶片面积不 小于150mm2; >20～40mm, 单晶直探头, 5MHz, φ14～φ20 mm; >40～250mm, 单晶直探头, 2.5MHz, φ20～φ25 mm.
图5 CSⅡ标准试块
3、双晶直探头基准灵敏度的确定 使用CS Ⅱ试块，依次测试一组不同检测 距离的φ 3平底孔（至少三个）。调节衰 减器，作出双晶直探头的距离-波幅曲线， 并以此作为基准灵敏度。 扫查灵敏度一般不得低于最大检测距离处 的φ 2mm平底孔当量直径。
4、钢锻件超声横波检测 附录Ｃ适用于内、外径之比大于或等于80%的 承压设备用环形和筒形锻件的超声横波检测。
4、超声检测时，余高磨平有什么好处？
答：焊缝磨平有利于探头在焊缝表面进行 检测，提高直射波扫查覆盖率；有利于探 头在焊缝上平行扫查，以发现垂直于焊缝 的横向缺陷；而且可以减少因焊缝表面不 规则而产生的表面杂波，提高探测质量。
超声检测习题及答案
一、判断题第一单元（物理基础）1、波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。
（ F ）2、波只能在弹性介质中产生和传播。
（ F ）3、由于机械波是由机械振动产生的，所以波动频率等于振动频率。
（ O ）4、由于机械波是由机械振动产生的，所以波长等于振幅.。
（ F ）5、传声介质的弹性模量越大，密度越小，声速就越高。
（ O ）6、物体作谐振动时，在平衡位置的势能为零。
（ O ）7、一般固体介质中的声速随温度的升高而增大。
（ F ）8、由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
（ O ）9、超声波扩散衰减的大小与介质无关。
（ O ）10、超声波的频率越高，传播速度越快。
（ F ）11、介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（ O ）12、频率相同的纵波，在水中的波长大于在钢中的波长。
（ F ）13、既然水波能在水面传播，那么超声表面波也能在液体表面传播。
（ F ）14、因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
（ F ）15、如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。
（ F ）16、在同种固体材料中，纵、横波声速之比为常数。
（ O ）17、不同的固体介质，弹性模量越大，密度越大，则声速越大。
（ F ）18、表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。
（ F ）19、波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
（ F ）20、在超声波传播方向上，单位面积、单位时间通过的超声能量叫声强。
（ F ）21、超声波的能量远大于声波的能量，1MHz的超声波的能量相当于1KHz声波能量的100万倍。
（ O ）22、声压差2倍，则两信号的分贝差为6dB（分贝）。
（ F ）23、材料的声阻抗越大，超声波传播时衰减越大。
（ F ）24、平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和。
超声检测习题及答案
超声检测习题及答案 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】一、判断题第一单元（物理基础）1、波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。
（F）2、波只能在弹性介质中产生和传播。
（F）3、由于机械波是由机械振动产生的，所以波动频率等于振动频率。
（O）4、由于机械波是由机械振动产生的，所以波长等于振幅.。
（F）5、传声介质的弹性模量越大，密度越小，声速就越高。
（O）6、物体作谐振动时，在平衡位置的势能为零。
（O）7、一般固体介质中的声速随温度的升高而增大。
（F）8、由端角反射率试验结果推断，使用K≥的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
（O）9、超声波扩散衰减的大小与介质无关。
（O）10、超声波的频率越高，传播速度越快。
（F）11、介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（O）12、频率相同的纵波，在水中的波长大于在钢中的波长。
（F）13、既然水波能在水面传播，那么超声表面波也能在液体表面传播。
（F）14、因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
（F）15、如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。
（F）16、在同种固体材料中，纵、横波声速之比为常数。
（O）17、不同的固体介质，弹性模量越大，密度越大，则声速越大。
（F）18、表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。
（F）19、波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
（F）20、在超声波传播方向上，单位面积、单位时间通过的超声能量叫声强。
（F）21、超声波的能量远大于声波的能量，1MHz的超声波的能量相当于1KHz声波能量的100万倍。
（O）22、声压差2倍，则两信号的分贝差为6dB（分贝）。
（F）23、材料的声阻抗越大，超声波传播时衰减越大。
超声检测工艺题与综合题解析
2）、试块 采用的标准试块为CSK-ⅠA、CSK-ⅡA、 CSK-ⅢA和CSK-ⅣA。 CSK-ⅠA、CSK-ⅡA和CSK-ⅢA试块适用 壁厚范围为6mm～120mm的焊接接头， CSK-ⅠA和CSK-ⅣA系列试块适用壁厚范 围大于120mm～400mm的焊接接头。在满 足灵敏度要求时，试块上的人工反射体根 据检测需要可采取其他布置形式或添加， 也可采用其他型式的等效试块。
3）、探头K值（角度） 斜探头的K值（角度）选取可参照表18的规定。条件 允许时，应尽量采用较大K值探头。
表18 推荐采用的斜探头K值 板厚T,mm K值 6～25 3.0～2.0（72°～60°） >25～46 2.5～1.5（68°～56°） >46～120 2.0～1.0（60°～45°） >120～400 2.0～1.0（60°～45°）
2、检测方向： (1)、JB/T4730.3-2005要求： 4.2.5.2 纵波检测 a) 原则上应从两个相互垂直的方向进行检 测，尽可能地检测到锻件的全体积。主要 检测方向如图7所示。其他形状的锻件也可 参照执行； b） 锻件厚度超过400mm时，应从相对两 端面进行100%的扫查。 (2)、检测方向见工艺卡，检测深度350mm, 600mm.
JB/T4730.3-2005关于钢板超声检测的解释： １、纵波检测： 1）、探头： 板厚6～20mm, 双晶直探头, 5MHz, 晶片面积不 小于150mm2; >20～40mm, 单晶直探头, 5MHz, φ14～φ20 mm; >40～250mm, 单晶直探头, 2.5MHz, φ20～φ25 mm.
B.4.2 厚度大于50mm～150mm的钢板 B.4.2.1 将探头声束对准试块背面的槽，并找出 第一个1/2跨距反射的最大波幅。调节仪器，使 反射波幅为满刻度的80%，在荧光屏上记下这 个信号的位置。不改变仪器调整状态，在3/2跨 距上重复该项操作。 B.4.2.2 不改变仪器调整状态，把探头再次置于 试块表面，使波束对准试块表面上的槽，并找 出全跨距最大反射波的位置。在荧光屏上记下 这一幅值点。 B.4.2.3 在荧光屏上将B.4.2.1和B.4.2.2所确定的 点相连接，此线即为距离-波幅曲线。
超声检测习题及答案
一、判断题第一单元（物理基础）1、波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。
（F）2、波只能在弹性介质中产生和传播。
（F）3、由于机械波是由机械振动产生的，所以波动频率等于振动频率。
（O）4、由于机械波是由机械振动产生的，所以波长等于振幅.。
（F）5、传声介质的弹性模量越大，密度越小，声速就越高。
（O）6、物体作谐振动时，在平衡位置的势能为零。
（O）7、一般固体介质中的声速随温度的升高而增大。
（F）8、由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
（O）9、超声波扩散衰减的大小与介质无关。
（O）10、超声波的频率越高，传播速度越快。
（F）11、介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（O）12、频率相同的纵波，在水中的波长大于在钢中的波长。
（F）13、既然水波能在水面传播，那么超声表面波也能在液体表面传播。
（F）14、因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
（F）15、如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。
（F）16、在同种固体材料中，纵、横波声速之比为常数。
（O）17、不同的固体介质，弹性模量越大，密度越大，则声速越大。
（F）18、表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。
（F）19、波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
（F）20、在超声波传播方向上，单位面积、单位时间通过的超声能量叫声强。
（F）21、超声波的能量远大于声波的能量，1MHz的超声波的能量相当于1KHz声波能量的100万倍。
（O）22、声压差2倍，则两信号的分贝差为6dB（分贝）。
（F）23、材料的声阻抗越大，超声波传播时衰减越大。
（F）24、平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和。
（F）25、平面波垂直入射到界面上，入射能量等于透射能量和反射能量之和。
超声检测习题及答案
一、判断题第一单元（物理基础）1、波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。
（ F ）2、波只能在弹性介质中产生和传播。
（ F ）3、由于机械波是由机械振动产生的，所以波动频率等于振动频率。
（ O ）4、由于机械波是由机械振动产生的，所以波长等于振幅.。
（ F ）5、传声介质的弹性模量越大，密度越小，声速就越高。
（ O ）6、物体作谐振动时，在平衡位置的势能为零。
（ O ）7、一般固体介质中的声速随温度的升高而增大。
（ F ）8、由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
（ O ）9、超声波扩散衰减的大小与介质无关。
（ O ）10、超声波的频率越高，传播速度越快。
（ F ）11、介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（ O ）12、频率相同的纵波，在水中的波长大于在钢中的波长。
（ F ）13、既然水波能在水面传播，那么超声表面波也能在液体表面传播。
（ F ）14、因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
（ F ）15、如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。
（ F ）16、在同种固体材料中，纵、横波声速之比为常数。
（ O ）17、不同的固体介质，弹性模量越大，密度越大，则声速越大。
（ F ）18、表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。
（ F ）19、波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
（ F ）20、在超声波传播方向上，单位面积、单位时间通过的超声能量叫声强。
（ F ）21、超声波的能量远大于声波的能量，1MHz的超声波的能量相当于1KHz声波能量的100万倍。
（ O ）22、声压差2倍，则两信号的分贝差为6dB（分贝）。
（ F ）23、材料的声阻抗越大，超声波传播时衰减越大。
（ F ）24、平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和。
超声检测工艺题解析
超声检测工艺题解析1. 概述超声检测技术是将高频声波引入被测物体中，根据声波在物体内的传播情况及反射回来的幅度、时间等特性，来识别物体的缺陷、损伤等信息。
它具有非接触、高灵敏度、高精度等特点，已被广泛应用于制造业、航空航天、石油化工、医疗卫生等领域。
超声检测工艺是指超声检测应用时所需要遵循的各种技术要求和操作规程。
本文将以超声检测工艺为主线，介绍超声检测在实际应用中的一些问题及解决方法。
2. 各种超声检测工艺的特点超声检测技术在应用中需要根据不同的需求和要求选择不同的工艺。
下面我们将介绍常见的几种超声检测工艺的特点。
2.1 传统脉冲回波超声检测传统脉冲回波超声检测是一种最常见的超声检测工艺。
其特点是信号穿透能力强、探伤深度大、检测精度高。
但其缺点是不能检测技术现象，不能快速连续地对被测物体进行检测。
2.2 相控阵超声检测相控阵超声检测是一种高级超声检测技术。
它利用电子束控制多个超声探头发射并聚焦的声波束，可以快速地对被测物体进行扫描。
相控阵超声检测可以实现非接触、连续的快速检测，其缺点是仪器成本昂贵、对操作人员要求高。
2.3 直线阵列超声检测直线阵列超声检测是一种最新的超声检测技术。
它利用多个超声探头排列成一条直线或呈某种形状进行检测。
相对于传统脉冲回波超声检测，它能够提高探测效率和精度，但对于特殊形状的被测物体可能不能达到最佳检测效果。
3. 超声检测工艺中的常见问题与解决方法在超声检测中，常见的问题有误检、漏检、分辨率低等，下面我们将分别介绍并提供解决方法。
3.1 误检误检是指超声检测结果中出现错误的判断，即将没有缺陷的物体误判为有缺陷。
这种问题可能会造成资源浪费、生产效率下降等问题。
解决方法：•按照检测标准进行操作。
在进行超声检测时，按照国家、行业或厂内相关标准进行操作，综合考虑物体材质、缺陷类型、检测仪器等因素，进行检测判断。
•提高操作人员技能水平。
操作人员应该具备专业知识、实践经验，严格按照检测工艺要求进行操作，提高检测准确率。
超声波考试工艺题答案
超声波考试工艺题答案 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT工艺题1对一在制高压容器机加工锻件造封头进行超声波检测，具体尺寸见工艺卡中图，锻件材料牌号：20MnMo；超声检测标准为：JB/－2005；锻件合格等级按Ⅱ级验收。
超声波检测工艺卡1、探头型号：4.2.2条规定：单晶直探头公称频率应选用2MHz～5MHz，探头晶片一般为：φ14～φ25mm。
2、检测时机与表面状态见：4.2.4条规定：检测原则上应安排在热处理后，孔、台等结构机加工前进行，检测面的表面粗糙度Ra≤μm。
3、检测方法见4.2.5.1规定：一般原则：锻件应进行纵波检测，对筒型和环形锻件还应增加横波检测，由于本题锻件不属于筒型和环形锻件，故仅作纵波检测。
4、检测面（检测方向）见4.2.5.2－a）b）图7之d）。
5、灵敏度调节：见P76～77－4.2.6试块：若壁厚δ＜45ｍｍ；用CSⅡ型试块，若δ≥45ｍｍ时则用CSⅠ型试块，本题锻件厚度为350mm＞45mm，故可用CSⅠ型试块或用大平底调节灵敏度，但大平底调节灵敏度的前提是检测部位的厚度大于或等于3倍近场区长度且检测面与底面平行。
计算近场区：N＝D2/4λ＝252/４×＝66.2mm，3N＝198.6mm＜350ｍｍ，故可用大平底调节灵敏度。
（1）求350/φ2大平底/平底孔分贝差：△db＝20logP350/Pφ2＝20log2λX/πφ2＝2××350/×22＝（db）（2）求600/φ2平底孔/350大平底分贝差：△db＝20logP350/Pφ2+40log600/350＝20log2λX/πφ2+＝2××350/×22+＝（db）工艺题2有一块16MnR钢板规格为4200×2700×90mm，用于制作压力容器筒节，下料尺寸为：4000×2700mm，要求进行纵波和横波超声波检测，检测标准为：JB/－2005，Ⅱ级合格。
超声检测取换证必考工艺题
c) 母材厚度大于120mm～400mm时，一般用 两种K值探头采用直射波法在焊接接头的双 面双侧进行检测。两种探头的折射角相差 应不小于10°。 d) 应进行横向缺陷的检测。检测时，可在焊 接接头两侧边缘使探头与焊接接头中心线 成10°～20°作两个方向的斜平行扫查， 见图12。如焊接接头余高磨平，探头应在 焊接接头及热影响区上作两个方向的平行 扫查，见图13。
信号3 级别；Ⅰ级 性质：气孔或夹渣 评级理由：波幅位于Ⅱ区，长度小于1/3T， 波型模式为Ⅰ，应判断为点状气孔或夹渣， 所以评为Ⅰ级。
2) B级检测：
a) 母材厚度≥8mm～46mm时，一般用一种K值 探头采用直射波法和一次反射波法在对接焊接 接头的单面双侧进行检测。 b) 母材厚度大于46mm～120mm时，一般用一 种K值探头采用直射波法在焊接接头的双面双侧 进行检测，如受几何条件限制，也可在焊接接 头的双面单侧或单面双侧采用两种K值探头进行 检测。
5)、母材的检测 对于C级检测，斜探头扫查声束通过的母材区域， 应先用直探头检测，以便检测是否有影响斜探头检 测结果的分层或其他种类缺陷存在。该项检测仅作 记录，不属于对母材的验收检测。母材检测的要点 如下： a） 检测方法：接触式脉冲反射法，采用频率 2MHz～5MHz的直探头，晶片直径10mm～25mm。 b） 检测灵敏度：将无缺陷处第二次底波调节为荧 光屏满刻度的100%。 c） 凡缺陷信号幅度超过荧光屏满刻度20%的部位， 应在工件表面作出标记，并予以记录。
4、超声检测时，余高磨平有什么好处？
答：焊缝磨平有利于探头在焊缝表面进行 检测，提高直射波扫查覆盖率；有利于斜 探头在焊缝上进行平行扫查，以发现垂直 于焊缝轴线的横向缺陷，提高了横向缺陷 检测灵敏度；而且可以减少因焊缝表面不 规则而产生的表面杂波，提高探测质量。
超声检测习题及问题详解
一、判断题第一单元（物理基础）1、波动过程中能量传播是靠相邻两质点的相互碰撞来完成的。
（F ）2、波只能在弹性介质中产生和传播。
（ F ）3、由于机械波是由机械振动产生的，所以波动频率等于振动频率。
（O ）4、由于机械波是由机械振动产生的，所以波长等于振幅.。
（F ）5、传声介质的弹性模量越大，密度越小，声速就越高。
（O ）6、物体作谐振动时，在平衡位置的势能为零。
（O ）7、一般固体介质中的声速随温度的升高而增大。
（F ）8、由端角反射率试验结果推断，使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。
（O ）9、超声波扩散衰减的大小与介质无关。
（O ）10、超声波的频率越高，传播速度越快。
（ F ）11、介质能传播横波和表面波的必要条件是介质具有切变弹性模量。
（O ）12、频率相同的纵波，在水中的波长大于在钢中的波长。
（F ）13、既然水波能在水面传播，那么超声表面波也能在液体表面传播。
（ F ）14、因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。
（F ）15、如材质相同，细钢棒（直径<λ）与钢锻件中的声速相同。
（ F ）16、在同种固体材料中，纵、横波声速之比为常数。
（O ）17、不同的固体介质，弹性模量越大，密度越大，则声速越大。
（F ）18、表面波在介质表面作椭圆振动，椭圆的长轴平行于波的传播方向。
（ F ）19、波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。
（ F ）20、在超声波传播方向上，单位面积、单位时间通过的超声能量叫声强。
（ F ）21、超声波的能量远大于声波的能量，1MHz的超声波的能量相当于1KHz声波能量的100万倍。
（O ）22、声压差2倍，则两信号的分贝差为6dB（分贝）。
（F ）23、材料的声阻抗越大，超声波传播时衰减越大。
（ F ）24、平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和。
初、中级超声检测工艺试题
初、中级无损检测技术资格人员-超声检测考题汇编工艺规范问答与计算：1.在进行某试件的无损检测前,一般都应编制检验规程,试列举在规程中所应包含的内容2.用2.5P 20K1.5（2.5MHz,Φ20mm，tgβ=1.5）斜探头,检验T=100mm钢板对接焊缝，扫描按深度1:1调节，探伤灵敏度为φ3x40-14dB，探伤中发现一缺陷，深40mm，波高25dB，按GB11345-89标准B级，此缺陷如何评定？（楔中等效横波声程取为10mm）。
解：设x1，x2分别为孔深d1=100mm，d2=40mm时的声程：已知K=1.5，L=10mmx1=d1(K2+1)1/2+L=100x1.8+10=190(mm)，x2=d2(K2+1)1/2+L=40x1.8+10=82(mm)两孔反射波高dB差△=30lg(x1/x2)=30lg(190/82)=11dB，∴ d2=40mm，φ3x40孔的波高为：[H2]=[H1]+△=14+11=25dB，判废线灵敏度为φ3-2dB，即23dB，缺陷波高25dB，表明缺陷波高已位于距离波幅曲线的III区，按GB11345-89标准的规定，应评定为IV 级。
3.用2.5 P20K1.5（2.5MHz,Φ20mm，tgβ=1.5）斜探头，检验板厚T=100mm钢板对接焊缝，扫描按深度1:1调节，探伤灵敏度为φ3-16dB,探伤中发现一缺陷，深40mm，波高20dB，指示长度35mm，按GB11345-89标准B级，此缺陷如何评定？（楔中等效横波声程取为10mm）。
解：参见2题：d1=100mm，x1=190mm；d2=40mm，x2=82mm, 不同声程φ3横孔反射波高dB差为：△=30lg(x1/x2)=30lg(190/82)=11dB，∴ d2=40mm时，φ3横孔波高为：[H2]=[H1]+△=16+11=27dB 缺陷波高20dB，即为φ3-7dB，表明波高位于距离—波幅曲线II区，指示长度△L=35mm，30mm ＜△L＜50mm，按GB11345标准应评定为II级4.按JB3144—82标准检验锅炉大口径管座角焊缝，接管为φ540x80mm，焊缝宽为35mm，采用2.5P14Z（2.5MHz，Φ14mm）直探头在接管内壁作垂直探伤。
2010年无损检测三级复试参考题-超声检测工艺题和综合题解析
a） 检测方法：接触式脉冲反射法，采用频率 2MHz～5MHz的直探头，晶片直径10mm～25mm。
b） 检测灵敏度：将无缺陷处第二次底波调节为荧 光屏满刻度的100%。
c） 凡缺陷信号幅度超过荧光屏满刻度20%的部位， 应在工件表面作出标记，并予以记录。
>46～120 2.0～1.0（60°～45°）
>120～400 2.0～1.0（60°～45°）
4）、检测频率 检测频率一般为2MHz～5MHz。
5)、母材的检测 对于C级检测，斜探头扫查声束通过的母材区域，
应先用直探头检测，以便检测是否有影响斜探头检
测结果的分层或其他种类缺陷存在。该项检测仅作
b) 母材厚度大于46mm～120mm时，一般 用一种K值探头采用直射波法在焊接接头 的双面双侧进行检测，如受几何条件限制，
也可在焊接接头的双面单侧或单面双侧采 用两种K值探头进行检测。
c) 母材厚度大于120mm～400mm时，一般用 两种K值探头采用直射波法在焊接接头的双 面双侧进行检测。两种探头的折射角相差 应不小于10°。 d) 应进行横向缺陷的检测。检测时，可在 焊接接头两侧边缘使探头与焊接接头中心 线成10°～20°作两个方向的斜平行扫查， 见图12。如焊接接头余高磨平，探头应在 焊接接头及热影响区上作两个方向的平行 扫查，见图13。
4.2.6.1 单直探头基准灵敏度的确定
当被检部位的厚度大于或等于探头 的三倍近场区长度，且探测面与底 面平行时，原则上可采用底波计算 法确定基准灵敏度。对由于几何形 状所限，不能获得底波或壁厚小于 探头的三倍近场区时，可直接采用 CSⅠ标准试块确定基准灵敏度。
(2) 探头2.5P25Z，近场区长度 N=D2/4λ=252/4×2.36≈66.2mm, 3N≈197mm。锻件厚度350mm, 所以可 用底波计算法确定基准灵敏度。
超声检测工艺题汇编
一台现场组焊反响器，材质为 16MnR，壁厚 42mm。
现要求对其主体对接环焊缝进行 100% 超声波检测（检测技术等级为 C 级），请按 JB/T4730-2005 填写下表检测工艺超声波探伤工艺卡工件名称反响器对接环焊缝规格42mm材质16MnR 检测机遇焊后 24 小时表面准备焊缝磨平并露出金属光检测比率100% 泽仪器型号CTS-22A 等耦合剂机油或化学浆糊纵波检测无缺点处第二次底波调试块母材大平底检测敏捷度节为荧光屏满刻度的50% 探头频次2-5MHz 晶片直径10-25mm表面赔偿0dB 扫描调理深度 1：1扫查速度150mm/S缺点记录及备注：1.凡缺点信号超出荧光屏满刻度的20% 的部位，应在工件表面作出标志，并予以记录。
横波检测探头K值K1、K2 试块CSK-ⅠA、Ⅲ A 扫描调理深度 1：1 表面赔偿实测扫查敏捷度84mm 处φ1× 6-9-赔偿 dB 扫查覆盖率15% 以上纵向缺点检测：锯齿，前后、左右、转角、围绕。
横向缺点检测：在焊扫查方式缝及双侧热影响区作两个方向的平行扫查。
扫查敏捷度应比纵向检测灵敏度再提升 6dB。
检测区宽度焊缝自己加两恻各10mm 探头挪动区大于等于210mm缺点指示长度测定方法：1)当缺点反射波位于Ⅱ区时，用最大波高6dB 法或端点6dB 法测其指示长度；(2)当缺点反射波峰位于Ⅰ区，如以为有必需记录时，将探头挪动，使波幅降到评定线，测其指示长度编制II 级审查III 级同意技术负责人注：编制等栏填写资格证书级别或职务，不要写名字。
四．工艺题（填写工艺卡并回答以下问题，共30分）1、表 1 为某高压气体贮罐超声波检测工艺卡，请将工艺卡中的空白项填写完成。
分，每空 1 分）（15表 1 超声波检测工艺卡工件号20020425 工件名称高压气体贮罐规格Φ2800 ×1600 ×40mm 材质18MnMoNbR焊接方法埋弧自动焊容器类型Ⅲ焊缝编号H—1-9；B—1-8 焊缝类型纵、环对接焊缝履行标准JB/T4730-2005 查收规范《容规， GB150-98 合格级别Ⅰ检测比率100%表面状态打磨至金属光彩仪器型号CTS-22水平线性偏差≤1% 垂直线性偏差≤5%探头参数 2.5P10 ×16K2 试块型号CSK- ⅠA；CSK- ⅢA 扫描线调理深度 1：1 扫查敏捷度Φ1×6-9检测机遇焊后 24h 后及热办理后距离波幅曲线/表面损失赔偿4dB 耦合剂化学浆糊探伤面外壁焊缝双侧探头挪动宽度表示图编制×××审查××××年×月×日UT-- ⅡUT-- Ⅲ2、依据 JB/T4730-2005 标准规定，超声波检测时，在哪些状况下需要对仪器和探头系统进行从头核查？（ 5 分）答：（1）校准后的探头、耦合剂和仪器调理旋钮发生改变时；（2）检测人员思疑扫描量程或扫查敏捷度有变化时；（3）连续工作4h 以上时；（4）工作结束时。
