机构运动简图绘制思考题和习题
机械原理习题及解答
第二章习题及解答2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。
（a）（b）题图2-1解：1)分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。
2)绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。
3)自由度计算其中n=5，P L=7, P H=0,F=3n-2P L-P H=3×5-2×7=1故该机构具有确定的运动。
2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。
（a）（b）题图2-2解：1)分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。
2) 绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。
3)自由度计算其中n=4，P L=5, P H=1F=3n-2P L-P H=3×4-2×5-1=1故该机构具有确定的运动。
2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。
试根据机构自由度分析该方案的合理性，并提出修改后的新方案。
题图2-3解：1)分析2)绘制其机构运动简图(图2-3 b)选定比例尺后绘制机构运动简图如图（b ）所示。
3)计算机构自由度并分析其是否能实现设计意图由图b 可知，45200l h n p p p F ''===== 故3(2)34(2520)00l h F n p p p F ''=-+--=⨯-⨯+--=因此，此简易冲床根本不能运动，需增加机构的自由度。
机构运动简图测绘与分析实验
机构运动简图测绘与分析实验一、实验目的1、通过对一些实物机械的测绘，掌握机构运动简图的测绘方法；2、针对实物机械，熟练掌握机构自由度的计算；3、实验验证机构具有确定运动的条件；4、加深对机构组成及其结构分析的理解。
二、实验原理和方法1、原理由于机构的运动仅与机构中构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号来代表构件和运动副，并按一定的比例尺表是各运动副的相对位置，以此表示机构的运动特征。
2、方法（1）测绘时使被测绘的机械缓慢运动，从原动件开始仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目。
（2）根据相互联接的两构件间的接触情况和相对运动的特点，确定各个运动副的类型。
（3）在草稿纸上徒手按规定的符号及构件的连接顺序，从原动件开始，逐步画出机构运动简图的草图。
用数字1、2、3、···分别标注各构件，用字母A、B、C 、···分别标注各运动副。
（4）仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动副某点导路的方位线等，选定原动件的位置，并按下式选择一定的比例尺画出正式的机构运动简图。
＝实际长度（m）/图上长度（mm）比例尺1三、实验设备和工具1、典型实物机械若干台；2、量具；3、自备铅笔、三角尺、橡皮、草稿纸；四、实验步骤和要求1、对于指定的几种机械或构件，要求其中至少有两种需按比例尺绘制机构运动简图，其余的可凭目测，使图与实物大致成比例，这种不按比例尺绘制的简图通常称为机构示意图。
2、计算机构自由度，并将结果与实际机构的自由度对照，观察计算结果与实际是否相符。
3、对上述机构进行结构分析（高副低代、分离杆组和机构级别等）。
五、思考题（1）通过本实验，阐述机构运动简图的内涵。
机构运动简图应准确反映实际机构中的哪些项目？（2）绘制机构运动简图时，原动件的位置为甚没可以任意选择？会不会影响简图的正确性？（3）机构自由度的计算对测绘机构运动简图有何帮助？机构具有确定运动的条件是什么？对所测绘的机构能否改进和创意新的机构运动简图？实验报告班级：级别：姓名：实验日期：成绩：教师：一、完成表1内容；表1机构运动简图测绘与分析实验＝（m/mm）机构运动尺寸：机构运动简图比例尺1所含杆组机构自由度计算F= 机构级别二、思考题讨论；三、实验心得、建议和探索。
机构运动简图的测绘及分析
机构运动简图的测绘及分析一、目的要求1.学会根据各种机械实物或模型，绘制机构运动简图，了解运动副及构件的实际结构；2.分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；3.加深对机构组成原理、机构结构分析的理解。
二、设备和工具1.各类典型机械的实物（如：牛头刨床、缝纫机头、插齿机等）；2.钢皮尺、内外卡钳、量角器（根据需要选用）；3.三角扳、铅笔、橡皮、草稿纸（自备）。
三、原理和方法1. 机构运动简图是表征机器和机构传动原理及运动特征的简单图形，由于机构的运动特性主要与机构的构件数目、构件与构件组成的运动副数目、运动副的类型和同一构件上各运动副的相对位置有关，因此在对机构进行分析时可以撇开构件的复杂外形和运动副的具体构造，用图1~4所示的符号示例来简略地代表相应的构件和运动副，绘制出能表明机构运动特性的简单图形—机构运动简图。
2.测绘机构运动简图的方法：(1)使被测机构缓慢运动，从原动件开始仔细观察机构运动的传递路径，了解其工作原理，从而确定组成机构的构件数目。
(2)根据相联结的两构件间的接触情况及相对运动的性质，确定各个运动副的类型。
(3)选择最能描述各构件相对运动关系的运动平面作为投影面，让机械停止在便于绘制简图的位置。
从原动件开始，用规定的符号及构件的联接次序(一个构件至少与两个构件用运动副联接)逐步画出机构示意图，然后用数字(1、2、3…)分别标注各构件，用英文字母A 、B 、C …分别标注各运动副。
(4)仔细测量机构的运动学尺寸(如构件上两回转副的中心距和移动副导路的位置等),按适当的比例尺将示意图画成正规的机构运动简图。
长度比例尺 毫米）图中表示该构件的长度构件实际长度（米）(=l μ(5)按公式 '')2(3F P P P n F H L --+-=式中：n —机构活动构件数P—平面低副个数LP—平面高副个数H'P—虚约束个数'F—局部自由度个数四、1.先在草稿上徒手绘制机构示意图，标注出必要的运动学尺寸，再按适当比例画成正规的机构运动简图，如果只要求画机构示意图可不进行测量，这时可凭目测使简图中构件的尺寸与实物大致成比例。
机构运动简图的测绘和分析
实验一机构运动简图的测绘和分析一、概述在设计新的机械或对现有机械进行分析研究时需要画出能表明其组成情况和运动情况的机构简图，而机构各部分的运动情况，是由其原动件的运动规律、该机构中各运动副的类别（例如是高副还是低副，是转动副还是移动副等）和机构的运动尺寸(确定各运动相对位置的尺寸)来决定的。
而与构件的外形、断面尺寸、组成构件的零件数目及固连方式、运动副的具体结构无关。
所以，只要根据机构的运动尺寸，按一定的比例确定出各运动副的位置，就可以用运动副的代表符号和简单的线条把机构的运动情况表示出来，这种表示机构运动情况的简单图形，就是所谓的机构运动简图。
机构运动简图应与原机械具有完全相同的运动特性，它不仅可以简明的表示出机构运动情况，而且还可以根据该图对机构进行运动及动力分析。
有时，如果是为了表明机构的运动情况，而不需要求出其运动参数的数值，也可以不要求严格的按比例来绘制简图，而通常把这样的机构运动简图称为机构的示意图。
二、实验目的1.学会根据各种机械实物或模型，绘制机构运动简图;2.通过对实际机械或机构模型的直接测绘掌握绘制机构运动简图的方法，分析和验证机构自由度，进一步理解机构自由度的概念，掌握机构自由度的计算方法；3.深对机构组成原理、结构分析的了解。
三、实验设备和工具1.各类典型机械的实物（牛头刨床、插齿机、缝纫机机头等）；2.各类典型机械的模型（内燃机模型、油泵模型等）；3.钢板尺，内外卡钳，量角器（根据需要选用）；4.三角板，铅笔，橡皮，草稿纸（自备）。
四、实验原理和方法1.实验原理由于机构的运动仅与机构中所有构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号（见教科书或机械设计手册中有关“常用构件和运动副简图符号”的规定）来代替构件和运动服，并按一定的比例尺表示运动副的相对位置，以表示机构的运动特性。
表1-1为常用符号示例。

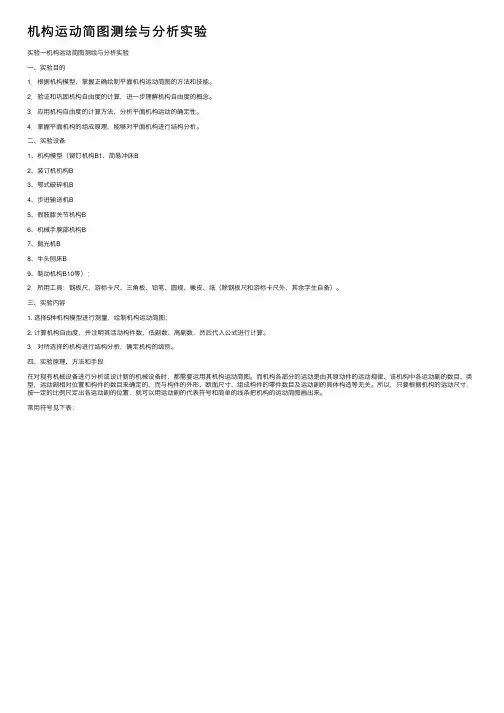

机构运动简图测绘与分析实验
机构运动简图测绘与分析实验实验⼀机构运动简图测绘与分析实验⼀、实验⽬的1．根据机构模型，掌握正确绘制平⾯机构运动简图的⽅法和技能。
2．验证和巩固机构⾃由度的计算，进⼀步理解机构⾃由度的概念。
3．应⽤机构⾃由度的计算⽅法，分析平⾯机构运动的确定性。
4．掌握平⾯机构的组成原理，能够对平⾯机构进⾏结构分析。
⼆、实验设备1、机构模型（铆钉机构B1、简易冲床B2、装订机机构B3、鄂式破碎机B4、步进输送机B5、假肢膝关节机构B6、机械⼿腕部机构B7、抛光机B8、⽜头刨床B9、制动机构B10等）；2．所⽤⼯具：钢板尺、游标卡尺、三⾓板、铅笔、圆规、橡⽪、纸（除钢板尺和游标卡尺外，其余学⽣⾃备）。
三、实验内容1. 选择5种机构模型进⾏测量，绘制机构运动简图；2. 计算机构⾃由度，并注明其活动构件数、低副数、⾼副数，然后代⼊公式进⾏计算。
3．对所选择的机构进⾏结构分析，确定机构的级别。
四、实验原理、⽅法和⼿段在对现有机械设备进⾏分析或设计新的机械设备时，都需要运⽤其机构运动简图。
⽽机构各部分的运动是由其原动件的运动规律、该机构中各运动副的数⽬、类型，运动副相对位置和构件的数⽬来确定的，⽽与构件的外形、断⾯尺⼨、组成构件的零件数⽬及运动副的具体构造等⽆关。
所以，只要根据机构的运动尺⼨，按⼀定的⽐例尺定出各运动副的位置，就可以⽤运动副的代表符号和简单的线条把机构的运动简图画出来。
常⽤符号见下表：1、机构运动简图的概念抛开构件的复杂外形和运动副的具体结构，利⽤简单的线条和规定的符号来代表每⼀个构件和运动副，并按⼀定的⽐例将机构的运动特征表达出来的简单图形称为机构运动简图。
机构运动简图与原机构具有完全相同的运动特性，因⽽可以根据该图对机构进⾏运动分析和动⼒分析。
2、测绘⽅法（1）分析运动情况。
绘制机构运动简图时，⾸先要把该机器或模型的实际构造和运动情况搞清楚。
为此，先应确定出原动件和从动件，再使被测机器或模型缓慢运动，然后按照运动的传递路线，把原动件和从动件之间的各构件的运动情况观察清楚，尤其应注意有微⼩运动的构件，分清各构件间的接触情况及相对运动的性质，从⽽确定组成机构的运动构件数⽬、联接次序和运动副数⽬、种类等。

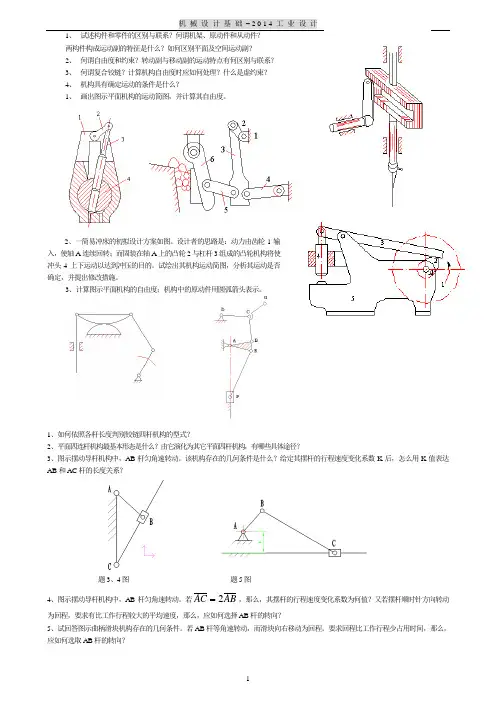

机械设计基础思考题习题-2014工业设计
1、 试述构件和零件的区别与联系？何谓机架、原动件和从动件？两构件构成运动副的特征是什么？如何区别平面及空间运动副？2、 何谓自由度和约束？转动副与移动副的运动特点有何区别与联系？3、 何谓复合铰链？计算机构自由度时应如何处理？什么是虚约束？4、 机构具有确定运动的条件是什么？1、 画出图示平面机构的运动简图，并计算其自由度。
2、一简易冲床的初拟设计方案如图。
设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。
3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。
1、如何依照各杆长度判别铰链四杆机构的型式？2、平面四连杆机构最基本形态是什么？由它演化为其它平面四杆机构，有哪些具体途径？3、图示摆动导杆机构中，AB 杆匀角速转动。
该机构存在的几何条件是什么？给定其摆杆的行程速度变化系数K 后，怎么用K 值表达AB 和AC 杆的长度关系？题3、4图 题5图4、图示摆动导杆机构中，AB 杆匀角速转动。
若AB AC 2 ，那么，其摆杆的行程速度变化系数为何值？又若摆杆顺时针方向转动为回程，要求有比工作行程较大的平均速度，那么，应如何选择AB 杆的转向？5、试回答图示曲柄滑块机构存在的几何条件。
若AB 杆等角速转动，而滑块向右移动为回程。
要求回程比工作行程少占用时间，那么，应如何选取AB 杆的转向？题1图 题2，5图2、图示两种曲柄滑块机构，若已知a =120mm ，b =600mm ，对心时e =0及偏置时e =120mm ，求此两机械的极位夹角θ及行程速比系数K 。
又在对心曲柄滑块机构中，若连杆BC 为二力杆件，则滑块的压力角将在什么范围内变化？1、 连杆机构和凸轮机构在组成方面有何不同，各有什么优缺点？2、 凸轮机构中，刚性冲击是指什么？举出一种存在刚性冲击的运动规律。
实验一机构运动简图绘制
z.用加载杠杆在加载器上进行封闭扭矩加载后(如图z)，转动调水平机构
6中的螺杆，将a角调至。“，使加载杠杆呈水平状态，此时所加封闭力矩为:
图二加载杠杆示意图
图三测距杠杆
】一平衡祛码2一拉砒3一袱码
测距装置T2一矶L2+TQ N"m
封闭功率为
一一一一
式中:Lz
T h}
二.实验设备
1. PM350减速器、蜗杆减速器。
2.各种测量工具。
三.实验要求
在减速器的拆装过程中，全面细致地观察齿轮、轴、轴承和箱体等零部件，
了解其结构特点和作用，对一些数据进行必要的测量，为课程设计打下良好的
基础。通过实验达到以下日的:
1.了解各类减速器的特点和使用范围。
2.详细观察减速器箱体的结构特点，了解各部分作用。
4.增加负载(再打开一个40 w灯泡)，重复实验步骤3a
5.逐渐增加负载，重复实验步骤3，直到rat-n2}30 rpm为止。(因为此时
F}30/o，带传动已进入打滑区工作)。
6.增加初拉力F'o(增加祛码1)，在初拉力为F02情况下重复以上实验。
实验四齿轮效率实验
齿轮传动是机械传动中最重要的一类传动。它具有效率高、结构紧凑、工
实验一机构运动简图绘制
实验二齿轮范成原理二
实验三带传动实验…….
实验四齿轮效率实验二
实验五减速器拆装·……
实验一机构运动简图的测绘和分析
实验目的
1.
2.
学会根据实际机构或模型的构造测绘机构运动简图的技能。
通过实验进一步理解机构的组成和机构自由度的意义及其计算方法。
二.实验设备
1.衫L械实物及机械模型。
机构运动简图与自由度习题及答案
机构运动简图与⾃由度习题及答案⼀、填空题1.机构中各个构件相对于机架能够产⽣独⽴运动的数⽬称为（⾃由度）。
2.平⾯机构的⾃由度计算公式为：（F=3n-2P L-P H）。
3.从机构结构观点来看，任何机构是由_原动件_、__机架_、_从动件三部分组成。
4.构件的⾃由度是指构件所具有的独⽴运动的数⽬5.两构件之间以线接触所组成的平⾯运动副，称为⾼副，它产⽣1个约束，⽽保留 2 个⾃由度。
6.机构中的运动副是指使两构件直接接触并产⽣⼀定相对运动的连接7.机构具有确定的相对运动条件是原动件数等于机构的⾃由度。
8.在平⾯机构中若引⼊⼀个⾼副将引⼊_1_个约束，⽽引⼊⼀个低副将引⼊_2_个约束，构件数、约束数与机构⾃由度的关系是F=3n-2PL -PH。
9.当两构件构成运动副后，仍需保证能产⽣⼀定的相对运动，故在平⾯机构中，每个运动副引⼊的约束⾄多为 2 ，⾄少为 1 。
10.在平⾯机构中，具有两个约束的运动副是低副，具有⼀个约束的运动副是⾼副。
11.计算平⾯机构⾃由度的公式为Ｆ= F=3n-2PL -PH，应⽤此公式时应注意判断：A. 复合铰链，B.局部⾃由度，C.虚约束。
12.机构中的复合铰链是指；局部⾃由度是指；虚约束是指。
13.机构运动简图是的简单图形。
14.机构中，若两构件之间既相互直接接触，⼜具有⼀定的相对运动，形成⼀种可动连接称为运动副，通过⾯接触⽽形成的联接称为低副，通过点或线接触⽽形成的联接称为⾼副。
15.构成机构的要素是零件和构件；构件是机构中的运动单元体。
16.运动副是指能使两构件之间既能保持_直接_接触，⽽⼜能产⽣⼀定的形式相对运动的_联接__。
17.图⽰机构要有确定运动需要有__1_个原动件。
18.平⾯运动副可分为低副和⾼副，低副⼜可分为转动副和移动副。
19.运动副是使两构件接触，同时⼜具有确定相对运动的⼀种联接。
平⾯运动副可分为低副和⾼副。
20.平⾯运动副的最⼤约束数为2 。
21、机构具有确定相对运动的条件是机构的⾃由度数⽬等于主动件数⽬。
机构运动简图测绘与分析实验
机构运动简图测绘与分析实验一、实验目的1、通过对一些实物机械的测绘，掌握机构运动简图的测绘方法；2、针对实物机械，熟练掌握机构自由度的计算；3、实验验证机构具有确定运动的条件；4、加深对机构组成及其结构分析的理解。
二、实验原理和方法1、原理：由于机构的运动仅与机构中构件的数目和构件所组成的运动副的数目、类型、相对位置有关，因此，在绘制机构运动简图时，可以撇开构件的形状和运动副的具体构造，而用一些简略的符号来代表构件和运动副，并按一定的比例尺绘制各运动副的相对位置，以此表示机构的运动特征。
2、方法：（1）测绘时使被测绘的机械缓慢运动，从原动件开始仔细观察机构的运动，分清各个运动单元，从而确定组成机构的构件数目。
（2）根据相互联接的两构件间的接触情况和相对运动的特点，确定各个运动副的类型。
（3）在草稿纸上徒手按规定的符号及构件的连接顺序，从原动件开始，逐步画出机构运动简图的草图。
用数字1、2、3、···分别标注各构件，用字母A 、B 、C 、···分别标注各运动副。
（4）仔细测量与机构运动有关的尺寸，即转动副间的中心距和移动副某点导路的方位线等，选定原动件的位置，并按下式选择一定的比例尺画出正式的机构运动简图。
比例尺l ＝实际长度（m ）/图形长度（mm ）三、实验设备和工具1、典型实物机械若干台2、量具3、自备绘图工具四、实验步骤和要求1、对于指定的几种机械或构件，要求其中至少有两种需按比例尺绘制机构运动简图，其余的可凭目测，使简图与实物大致成比例，这种不按比例尺绘制的简图通常称为机构示意图。
2、计算机构自由度，并将结果与实际机构的自由度对照，观察计算结果与实际是否相符。
3、对上述机构进行结构分析（高副低代、分离杆组和机构级别等）。
五、思考题1、通过本实验，阐述机构运动简图的内涵。
机构运动简图应准确反映实际机构中的哪些内容？2、绘制机构运动简图时，原动件的位置如何确定？是否会影响简图的正确性？3、机构自由度的计算对测绘机构运动简图有何帮助？机构具有确定运动的条件是什么？4、对所测绘的机构能否改进和创意新的机构运动简图？深圳大学实验报告课程名称：机械原理实验名称：机构运动简图测绘与分析实验学院：机电与控制工程学院专业：机械设计制造及其自动化指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一、完成下表内容：机构组成情况机构运动简图（比例尺：=l μ ）构件及简图：运动副及简图：基本杆组及简图：机构级别： 自由度计算： 是否具有确定运动？二、思考题讨论：三、实验心得、建议和探索：。
(新)机械原理实验思考题参考
《机构测绘、分析及设计》实验思考题参考答案1．一个正确的“机构运动简图”应能说明哪些内容？机构运动简图应着重表达机构各构件间的相对运动关系，应包括原动件的运动规律、机构中所有构件和运动副的类型、数目及其相对位置(即转动副的中心位置、移动副的中心线位置和高副接触点的位置)，而与构件的外形、断面尺寸、组成构件的零件数目及其固联方式和运动副的具体结构无关。
因此绘制机构运动简图可以撇开构件的复杂外形和运动副的具体构造，用简单的线条和规定的符号代表构件和运动副，并按比例定出各运动副的相对位置。
2．根据所装配的曲柄滑块机构，分析此机构中曲柄存在条件是什么？连杆长度与机构传力性能之间有什么关联？曲柄滑块机构中曲柄存在条件是：L AB+e<=L BC连杆长度越长则机构传力性能越好，因为连杆越长则压力角越小。
3．牛头刨六杆机构中滑杆的行程长度如何调整？调整曲柄长度4．曲柄滑块机构、曲柄摇块机构、摆动导杆机构之间的演化关系如何？举例说明机构演化的方法有哪些？铰链四杆机构可以通过四种方式演化出其它形式的四杆机构。
即①取不同构件为机架；②转动副变移动副；③杆状构件与块状构件互换；④销钉扩大。
曲柄滑块机构曲柄摇块机构摆动导杆机构曲柄滑块机构、曲柄摇块机构、摆动导杆机构之间通过取不同构件为机架来演化。
对心曲柄滑块机构偏心轮滑块机构牛头刨六杆机构正弦机构曲柄摇杆机构《平面机构特性分析》实验思考题参考答案1、铰链四杆机构（L1=50 mm，L2=100 mm，L3=80 mm）中，通过改变机架长度可得到何种机构？设四杆机构中机架L4<=50，L4=L min，则由曲柄存在条件：最短杆与最长杆的长度之和必须小于或等于其余二杆的长度之和(L max+L min<=L2+L3)可得：100＋L4<=50＋80 即0<L4<=30时为双曲柄机构而30<L4<=50时为双摇杆机构设四杆机构中机架50<L4<100，L4既不L max也不L min，则由曲柄存在条件：最短杆与最长杆的长度之和必须小于或等于其余二杆的长度之和(L max+L min<=L4+L3)可得：100＋50<= L4＋80 即70<=L4<100时为曲柄摇杆机构而50<L4<70时为双摇杆机构设四杆机构中机架L4>=100，L4=L max，则由曲柄存在条件：最短杆与最长杆的长度之和必须小于或等于其余二杆的长度之和(L max+L min<=L2+L3)可得：L4＋50<=100＋80 即100<=L4<=130时为曲柄摇杆机构而130<L4<230(50+100+80)时为双摇杆机构则0<L4<=30时为双曲柄机构; 30<L4<70，130<L4<230时为双摇杆机构; 70<=L4<=130时为曲柄摇杆机构2、如何用传动角γ来判断传力性能的优劣？压力角是点C的受力方向与其速度方向间所夹的锐角，传动角是压力角的余角。
机构运动简图绘制思考题和习题
机构运动简图绘制思考题和习题
1、实例说明一偏心轮机构运动简图绘制
1）分析机构的运动传递路线
该机构有哪些构件所组成？
各活动构件作何种形式的运动？
有几个何种类型的运动副？
偏心轮同连杆组成何种运动副？
2）偏心轮为原动件作定轴转动，其几何中心也
即偏心轮与连杆组成转动副的中心。
偏心轮几
何中心至转轴的距离为定值，因此偏心轮在机
构运动中的作用相当于一个曲柄的作用。
故该
机构实为偏置曲柄滑块机构。
3）因为构件只需用一条线表示即可，故再按规
定绘制成合格的机构运动简图（图中各构件尺寸均按比例画出）。
2、思考题
什么是零件？什么是构件？它们有何联系？
什么是运动副？在平面机构中常见的运动副有哪些类型？
什么是运动链？什么是机构？它们有何异同点？
什么是机构运动简图？要正确绘制机构运动简图应注意哪些问题？
3、绘制如下各机构运动简图
①•在作习题前请复习机构中常见构件和运动副的简图表示内容。
②•在绘制机构运动简图时只需大致按题图所示的尺寸比例。
手摇打气筒汽车发动机罩壳
泵手动冲孔机
颚式破碎机偏心轮传动机构
4、习题答案手摇打气筒（弹簧不为构件）颚式破碎机
7
H
U
泵手动冲孔机汽车发动机罩壳偏心轮传动机构。
哈工大机械原理考研-第1章 复习思考题与习题
1.4 复习思考题与习题一、复习思考题1．构件和零件的本质区别是什么？2．机构和运动链的本质区别是什么？3．绘制机构运动简图应注意哪些事项？4．构件自由度和机构自由度有何区别？机构自由度的计算和运动链的自由度计算有何区别？5．计算机构自由度时应注意哪些事项？6．平面机构的自由度计算公式与一般空间自由度计算公式有何区别？平面机构能否使用一般空间机构的自由度计算公式？7．对机构进行组成和结构分析的目的是什么？它们分别用于什么场合？8．如何确定机构的级别？影响机构级别变化的因素是什么？为什么？9．杆组有何特点？如何确定杆组的级别？试举例说明。
10．叙述对机构进行结构分析时拆杆组的原则和步骤。
二、习题题1-1试验算如题1-1图所示机构的运动是否确定？如果机构的运动不确定，请同学提出此机构具有确定运动的修改方案。
题1-1图一、 题1-2 计算题1-2图示机构的自由度，机构中CD=DE=DF ，CE⊥CF 。
若机构中有复合铰链、局部自由度、虚约束，请在图中标题1-3题1-3图题1-4 当原动件为整周转动时，设计一种机构，使其执行构件为往复请画图另外举出两个例子。
当原动件为整周转动时，设计一种机构使其执行构件为往复直线运动，如题1-4图(c)、(d)图所示。
题题题1-6图题1-7计算题1-7 所示平面机构的自由度，并指出复合铰链、局部自由度及虚约束。
题1-7图题1-8 计算题1-8所示平面机构的自由度，并指出复合铰链、局部自由度及虚约束。
题1-8图题1-9 计算题1-9所示平面机构的自由度（若存在复合铰链、局部自由度及虚约束，请明确指出）。
并判断该机构的运动是否确定（标有箭头的构件是原动件）。
若运动时确定的，要进行杆组分析，并显示出拆组过程，指出各级杆组级别，数目以及机构的级别。
题1-9图题1-10 计算题1-10所示平面机构的自由度（若存在复合铰链、局部自由度及虚约束，请明确指出）。
并判断该机构的运动是否确定（标有箭头的构件是原动件）。
机械原理思考题与习题讲述
思考题与习题第一章平面机构的结构分析题1.1 简要回答（1）什么是运动副、运动副元素、低副、高副？什么是运动链、机架、原动件、从动件？（2）什么是机构运动简图？它与机构示意图有什么区别？（3）组成机构的基本单元是什么？“机构是由零件组成的”，“机构是由构件组成的”，“机构是由运动链组成的”，“机构是由原动件、从动件系统和机架组成的”，“机构是由原动件、机架和杆组组成的”，这些说法是否正确？机构究竟是怎么组成的？符合什么条件才能成为机构？（4）“机构有确定的运动，运动链则没有确定的运动”，“机构中肯定有一个构件为机架、运动链中则没有机架”的说法是否正确？机构和运动链究竟有什么区别？（5）何为复合铰链、局部自由度、虚约束？如何判断它们的存在？题1.2 填空（1）构件与零件的区别在于构件是的单元体，而零件是的单元体。
（2）称为构件，称为运动副，称为运动副元素。
（3）机构具有确定相对运动的条件是；根据机构的组成原理，任何机构都可以看成是由、和组成。
（4）两构件通过面接触而构成的运动副为，它引入个约束；通过点、线接触而构成的运动副称为，它引入个约束。
（5）在平面机构中若引入一个高副将引入个约束，而引入一个低副将引入个约束，约束数与自由度的关系是。
（6）由M个构件组成的复合铰链应包括个转动副。
（7）机构要能够运动，自由度必须，机构具有确定相对运动的条件是。
（8）机构中的运动副是指，平面连杆机构是由许多刚性构件以联接而成的。
（12）运动链具有确定运动成为机构的条件是、、。
题1.3 选择填空（1）两构件组成运动副的必备条件是。
A．直接接触且具有相对运动； B. 直接接触但无相对运动；C．不接触但具有相对运动； D. 不接触也无相对运动。
（2）当机构的原动件数目小于或大于其自由度数时，该机构将确定的运动。
A．有； B. 没有； C. 不一定。
（3）在机构中，某些不影响机构运动传递的重复部分所带入的约束为。
A．虚约束； B. 局部自由度； C. 复合铰链。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机构运动简图绘制思考题和习题
1、实例说明－偏心轮机构运动简图绘制
1）分析机构的运动传递路线
➢该机构有哪些构件所组成？
➢各活动构件作何种形式的运动？
➢有几个何种类型的运动副？
➢偏心轮同连杆组成何种运动副？
2）偏心轮为原动件作定轴转动，其几何中心也
即偏心轮与连杆组成转动副的中心。
偏心轮几
何中心至转轴的距离为定值，因此偏心轮在机
构运动中的作用相当于一个曲柄的作用。
故该
机构实为偏置曲柄滑块机构。
3）因为构件只需用一条线表示即可，故再按规
定绘制成合格的机构运动简图（图中各构件尺寸均按比例画出）。
2、思考题
➢什么是零件？什么是构件？它们有何联系？
➢什么是运动副？在平面机构中常见的运动副有哪些类型？
➢什么是运动链？什么是机构？它们有何异同点？
➢什么是机构运动简图？要正确绘制机构运动简图应注意哪些问题？
3、绘制如下各机构运动简图
①.在作习题前请复习机构中常见构件和运动副的简图表示内容。
②.在绘制机构运动简图时只需大致按题图所示的尺寸比例。
手摇打气筒汽车发动机罩壳泵手动冲孔机
颚式破碎机偏心轮传动机构
4、习题答案
手摇打气筒（弹簧不为构件）颚式破碎机
泵手动冲孔机汽车发动机罩壳偏心轮传动机构。
