电力系统继电保护试卷及答案

合集下载

电力系统继电保护试题库 (全20套试卷答案)

试卷 1 答案
一、填空题（每小题 1 分，共 20 分） 1、选择性 2、金属性 3、最大最小 4、0.9 5、使启动电流躲过最大不平衡电流 6、可靠地动作 7、震荡中心 8、高 9、纵联差动保护 10、零序阻抗 11、返回 12、电流 13、电流 14、线路 15、容性电流 16、80%~85% 17、最小负荷阻抗 18、间断的 19、不 20、幅值二、选择题（每小题 2 分，共 20 分） 1、B 2、B 3、A 4、B 5、B 6、C 7、A 8、A 9、B 10、B 三、判断题（每小题 2 分，共 10 分） 1、√ 2、× 3、√ 4、√ 5、√ 四、名词解释与简答（每小题 5 分，共 20 分） 1.速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、电压下运行的时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。 2. 比率制动特性答：在继电保护的差动保护中，简单说就是使差动电流定值随制动电流的增大而成某一比率的提高。使制动电流在不平衡电流较大的外部故障时有制动作用。而在内部故障时，制动作用最小 3.什么是重合闸前加速保护？答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重合。如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在 0.6~0.7 倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合闸装置，简单、经济。前加速度的缺点是:断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故障切除的时间可能较长；如果靠近电源侧的重合闸装置或断路器拒绝合闸，则将扩大停电的范围。甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。前加速保护主要用于 35kV 以下由发电厂或重要变电所引出的直配线路上，以便快速切除故障，保证母线电压。

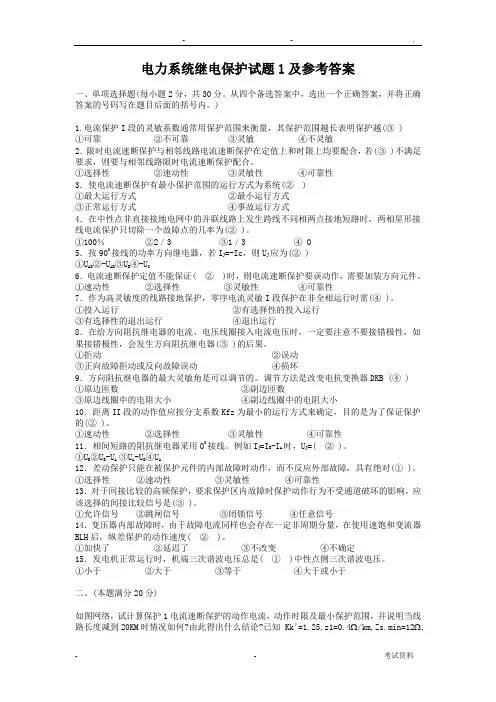

电力系统继电保护模拟题与答案

电力系统继电保护试题1及参考答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

)1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。

①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=-Ic，则U J应为(② )①U AB②-U AB③U B④-U C6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如I J=I B-I A时，U J=( ② )。

①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。

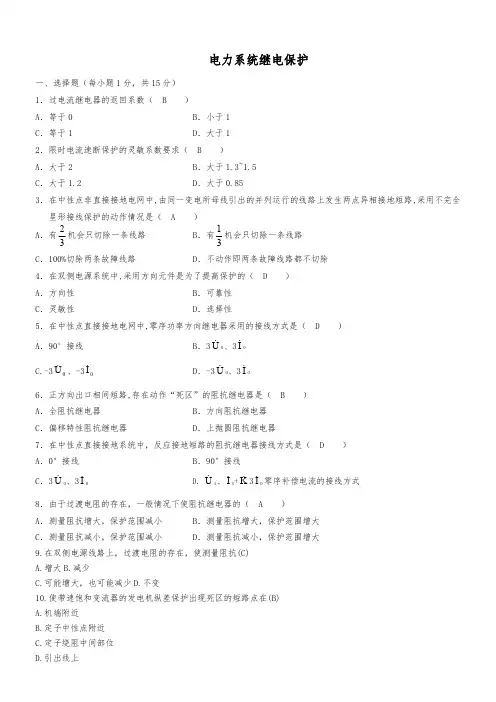

电力系统继电保护试卷及答案

电力系统继电保护一、选择题（每小题1分，共15分）1．过电流继电器的返回系数（ B ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（ B ）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ A ）A ．有32机会只切除一条线路B ．有1机会只切除一条线路C ．100%切除两条故障线路D 4．在双侧电源系统中,A ．方向性B C ．灵敏性 D 5．在中性点直接接地电网中,A 6A ．方向阻抗继电器 C ．上抛圆阻抗继电器7 D ）A ．90°接线C ．3U 0、3I 0D ．U A 、I A +K 3I 0零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ A ）A ．测量阻抗增大，保护范围减小B ．测量阻抗增大，保护范围增大C ．测量阻抗减小，保护范围减小D ．测量阻抗减小，保护范围增大 9.在双侧电源线路上，过渡电阻的存在，使测量阻抗(C)A.增大B.减少C.可能增大，也可能减少D.不变10.使带速饱和变流器的发电机纵差保护出现死区的短路点在(B)A.机端附近B.定子中性点附近C.定子绕阻中间部位D.引出线上11.在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为(C)A.当故障点距母线越近，电压越高B.当故障点距母线越近，电压越低C.不管距离远近，电压基本相同D.与故障前电压相同12.在相间电流保护的整定计算公式中考虑继电器返回系数的保护是(C)A.电流速断保护B.限时电流速断保护C.定时限过电流保护D.电流电压联锁速断保护13．电磁型继电器的电磁转矩Me 与铁心中磁通φ的关系为(D)A.M ∝φB.M ∝φ1 C.M ∝21φ D.M ∝2φ14．发电机横差保护的作用是（ A ）A C 15A C 16171819时，振荡中心电压为__零____23.高频收发信机的作用是__发出和接受高频信号____。

电力系统继电保护试题以及答案

3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（有2/3的机会只切除一条线路）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（-3U、3I）A．90°接线 B．30、3C.-3、-3D．-30、307．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（A 、A+3零序补偿电流的接线方式）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（灵敏性）A．选择性 B．速动性C．灵敏性 D．可靠性13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（增大根号3倍）A．等于变压器变比nTB．增大倍C．减少倍 D．增大3倍16．反应故障时电流增大而动作的保护称为__过电流保护____。

17．对本元件的主保护起后备作用的保护称为__近后备保护__。

18．所谓灵敏性是指对___保护范围内___发生故障的反应能力。

19．动作电流是指能使继电器动作的___最小电流_____。

20．按阶梯时限原则整定的过电流保护，越靠近电源侧，短路电流越大，动作时限__越长___。

21．可靠系数K取值比K要小，主要原因是考虑短路电流中___非周期分量____已经衰减。

22．在系统最大运行方式下，电流速断保护范围为__最大__。

23．在两相不完全星形接线的中性线上增设一只电流继电器，目的是为了提高保护的__灵敏系数___。

24．相间短路的功率方向继电器的最大灵敏角sen=__-α_______。

25.按90°接线的功率方向继电器，若m =c,则m=__Uab__________________。

电力系统继电保护试题以及答案

试题1答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

）1．1电流保护I段的灵敏系数通常用保护范围来衡量,其保护范围越长表明保护越(③）①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若（③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为（② )。

①100% ②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为（② )①UAB ②—UAB③UB④—UC6．电流速断保护定值不能保证（②）时，则电流速断保护要误动作,需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需（④).①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器（③）的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④）①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的（② )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如IJ =IB—IA时，UJ=（② )。

①UB ②UB-UA③UA—UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对（①）。

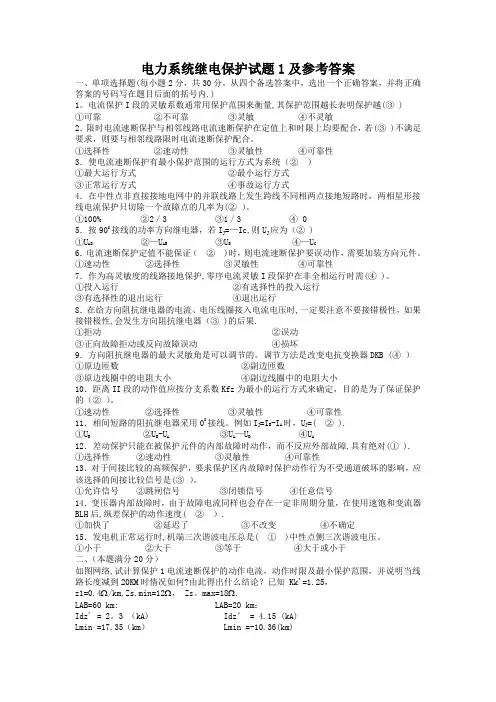

电力系统继电保护模拟题及答案

电力系统继电保护试题1及参考答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内.)1。

电流保护I段的灵敏系数通常用保护范围来衡量,其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统（②）①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(②）。

①100% ②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=—Ic,则U J应为（② )①U AB②—U AB③U B④—U C6．电流速断保护定值不能保证（② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护,零序电流灵敏I段保护在非全相运行时需(④ )。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时,一定要注意不要接错极性，如果接错极性,会发生方向阻抗继电器（③ )的后果.①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④）①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的（②）。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如I J=I B-I A时，U J=( ② ).①U B②U B-U A ③U A—U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障,具有绝对(① ). ①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是(③）。

电力系统继电保护试题3及参考答案

电力系统继电保护试题3及参考答案一、(本题每小题2分，满分20分)1．是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。

答：继电保护装置2．无论继电器的动作或返回，继电器都动作明确干脆，不可能停留在某一个中间位置，以保证其动作确切可靠，此特性称为。

答：继电特性3．零序功率方向元件无电压死区，因为故障点零序电压最高，短路点越靠近保护安装处，保护感受到的零序电压。

答：越大4．按90o接线的功率方向继电器，若I J=-Ic，则U J应为。

答：U J =U BA5．如果方向阻抗继电器的最大灵敏角是ϕlm，负荷阻抗角是ϕf，则采用方向阻抗继电器的灵敏系数比采用全阻抗继电器的灵敏系数可提高倍。

答：1/cos(ϕlm-ϕf)6．长距离输电线路上故障，当相差高频保护一端高频信号相位差大于动作角时，该侧保护将拒动，此时可使先动作侧发信机停信，则拒动侧保护随后动作跳闸，称之为。

答：相继动作。

8．在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于。

答：Z∑/2处9．相差高频保护采用比较线路两端相位来反应不对称短路。

答：负序电流7．速饱和变流器不能减小不平衡电流，只能减小对变压器差动保护的影响。

答：不平衡电流10.发电机失磁后机端测量阻抗的变化规律是：失磁后、失步前，机端测量阻抗随Q的减少，由I象限进入IV象限；在ϕ= 900的临界失步点，等有功圆与相交；越过临界失步点后，机端测量阻抗进入失步运行区并最终稳定于– jXd 与– jXd’之间。

答：等无功圆二、(本题满分15分)如图所示，在110KV 输电线路中，单位线路长度的阻抗为:X1=0.4(Ω/km), 可靠系数Kk’=1.25；系统阻抗为:Zs.max=6Ω, Zs.min=4Ω。

1. 计算：线路AB 的电流速断保护一次动作值与电流速断保护最小保护范围。

2．比较不完全星形接线两继电器方式与三继电器方式过电流保护的差别。

电力系统继电保护试题及答案

电力系统继电保护试题及答案一、选择题1. 继电保护装置的主要作用是什么？A. 测量电压和电流B. 监控电力系统运行状态C. 快速切除故障部分，保护系统安全D. 调整电力系统负荷答案：C2. 以下哪个不是电力系统继电保护的基本要求？A. 选择性B. 可靠性C. 经济性D. 快速性答案：C3. 距离保护的基本原理是什么？A. 根据故障电流的大小来判断故障B. 根据故障点与保护装置的距离来判断故障C. 根据故障电压的高低来判断故障D. 根据故障持续的时间来判断故障答案：B二、简答题1. 简述差动保护的工作原理。

差动保护的工作原理是利用电流互感器测量线路两端的电流，当线路发生故障时，故障点两侧的电流会发生变化，通过比较两侧电流的差值来判断是否发生故障。

如果差值超过设定值，继电器动作，切断故障部分。

2. 什么是零序保护，它适用于哪些场合？零序保护是一种检测电力系统中零序电流的保护方式，适用于三相系统中的接地故障检测。

由于三相平衡时零序电流为零，当发生接地故障时，零序电流会显著增加，零序保护通过检测这一变化来动作。

三、计算题1. 假设某电力线路的额定电流为100A，差动保护的设定值为额定电流的120%，当线路发生故障时，故障点两侧的电流分别为120A和80A，请计算差动保护的动作电流。

差动保护的动作电流 = 故障点两侧电流的差值 = 120A - 80A = 40A由于动作电流40A小于设定值120A，差动保护不会动作。

2. 某电力系统采用距离保护，已知故障点到保护装置的距离为40km，保护装置的动作时间为0.5秒，求故障点到保护装置的传输速度。

传输速度 = 故障点到保护装置的距离 / 保护装置的动作时间传输速度 = 40km / 0.5s = 80km/s四、论述题1. 论述电力系统继电保护的重要性及其在现代电力系统中的作用。

电力系统继电保护是确保电力系统安全稳定运行的关键技术之一。

它能够快速准确地检测并切除故障部分，防止故障扩大，保护电力系统的设备和线路。

电力系统继电保护试题1及参考答案

电力系统继电保护试题1及参考答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如I J=I B-I A时，U J=( ② )。

①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。

历年电力系统继电保护考试题及答案

试题一一、单项选择题（每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

)1．电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(）①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合,若（)不满足要求,则要与相邻线路限时电流速断保护配合.①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统( )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( ).①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为( ）①UAB ②-UAB③UB④-UC6．电流速断保护定值不能保证（ )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需（)。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性,如果接错极性，会发生方向阻抗继电器( ）的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的.调节方法是改变电抗变换器DKB ( )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的（ )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线.例如IJ =IB—IA时,UJ=( ).①UB ②UB-UA③UA—UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对（）。

电力系统继电保护试题库 (全20套试卷答案)

2.反时限特性答：继电保护的动作时间虽输入电流的增大而减小，呈反时限电流。 3.什么是重合闸后加速保护，有何优、缺点？主要适用于什么场合？
答：所谓后加速就是当线路第一次故障时，保护有选择性的动作，然后进行重合。如果重合于永久性故障上，则在断路器合闸后，再加速保护动作瞬时切除故障，而与第一次动作是否带有时限无关。后加速保护的优点是：第一次是有选择性地切除故障，不会扩大停电范围，特别是在重要的高压电网中，一般不允许无选择性地动作而后以重合闸来纠正；保证了重合于永久性故障时能瞬时切除；和前加速相比，使用中不受网络结构和符合条件的限制。后加速保护的缺点是：每个断路器上都需要装设一套重合闸，与前加速相比略为复杂；第一次切除故障可能带有延时。 “后加速”的配合方式广泛应用于 35KV 以上的网络及对重要负荷供电的送电线路上。因此，在这些线路上一般都装有性能比较完备的保护装置。 4.变压器可能发生哪些故障和不正常运行状态？它们与线路相比有何异同？答：变压器故障可以分为油箱外和油箱内两种故障，油箱外得故障主要是套管和引出线上发生相间短路和接地短路。油箱内的故障包括绕组的相间短路、接地短路、匝间短路以及铁芯的烧损等。变压器的不正常运行状态主要有变压器外部短路引起的过电流、负荷长时间超过额定容量引起的过负荷、风扇故障或漏油等原因引起的冷却能力下降等。此外，对于中性点不接地运行的星形接线变压器，外部接地短路时有可能造成变压器中性点过电压，威胁变压的绝缘；
4.变压器纵差保护中，消除励磁涌流影响的措施有哪些？它们利用了哪些特征？各自有何特点？答：（1）采用速饱和中间变流器。励磁涌流中含有大量的非周期分量，所以可以采用速饱和中间变流器来防止差动保护的误动。对于 Yd11 接线方式的三相变压器，常常有一相是对称性涌流，没有非周期分量，中间变流器不能饱和，只能通过差动继电器的动作电流来躲过。（2）二次谐波制动的方法。二次谐波制动方法是根据励磁涌流中含有大量的二次谐波分量的特点，当检测到差电流中二次谐波含量大于整定值时就将差动继电器闭锁，以防止励磁涌流引起的误动。这种方法称为二次谐波制动的差动保护。二次谐波制动差动保护原理简单、调试方便、灵敏度高，在变压器纵差保护中获得了非常广泛的应用。但在具有静止无功补偿装置等电容分量比较大系统，若空载合闸前变压器已经存在故障，合闸后故障相位故障电流，非故障相位励磁涌流，采用三相或门制动的方案时，差动保护必将被闭锁。由于励磁涌流衰减很慢，保护的动作时间可能会长达数百毫秒。这是二次谐波制动方法的主要缺点。（3）间断角鉴别的方法。励磁涌流的波形会出现间断角。而变压器内部故障时流入差动继电器的稳态差电流是正弦波，不会出现间断角。间断角鉴别的方法是利用这个特征鉴别励磁涌流和故障电流，即通过检测差电流波形是否存在间断角，当间断角大于整定值时将差动保护闭锁。间断角原理由于采用按相闭锁的方法，在变压器合闸于内部故障时，能够快速动作。这是比二次谐波制动（三相或门制动）方法优越的地方。对于其他内部故障，暂态高次谐波分量会使电流波形畸变（微分后畸变更加严重）。波形畸变一般不会产生“间断角”，但会影响电流的波宽。若波形畸变很严重导致波宽小于整定值（140°）差动保护也将被暂时闭锁而造成动作延缓。显然，造成保护动作延缓的因素，二次谐波制动与间断角原理是有差异的。五、计算题（15 分）解：保护 1 电流Ⅰ段整定计算（1）求动作电流 I

2020—2021学年继电保护专业《电力系统继电保护》期末考试题及答案(试卷一)

2020—2021学年度继电保护专业《电力系统继电保护》期末考试题及答案（试卷一）一、填空题(每小题1分，共20分)。

1.电气元件配置两套保护，一套保护未动作时另一套保护动作于跳闸，称为_______保护。

2.电流继电器的_______电流与动作电流的比值称为继电器的返回系数。

3.反应电流增大而瞬时动作的保护称为_______。

4.定时限过电流保护的动作时限是按_______来选择的。

5.电流电压连锁速断保护是按系统经常运行方式下电流和电压元件的保护范围_______这一条件来整定的。

6.零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度_______。

7.全阻抗继电器的主要缺点是_______。

8.相间短路的阻抗继电器采用0°接线。

例如：时，=_______。

9.精确工作电流I ac是阻抗继电器的一个主要技术指标。

I ac越小，表明U0越小，即_______。

10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证_____。

11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。

12.故障时发信方式的优点是_______。

13.相差高频保护采用比较线路两端_______相位来反应对称短路。

14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于_______。

15.对于中性点可接地或不接地的变压器需要装设零序电流保护和_______。

16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的_______性不利。

17.发电机正常运行时的三次谐波电压，机端量总是_______中性点量。

18.发电机定子绕组匝间短路时，将出现_______向负序电压，并产生相应的负序电流。

19.对于单母线或双母线保护，通常把_______放在重要位置。

20.微机保护的基本算法是计算被测电气量的大小和_______的方法。

电力系统继电保护试题以及答案

电力系统继电保护试题以及答案电力系统继电保护试题以及答案电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A ．方向性B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A ．90°接线B ．30、30 C.-3、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

电力系统继电保护试题-答案

电力系统继电保护试题-答案电力系统继电保护试题课程代码：02302第一部分选择题一、填空题(每小题1分，共20分)1.电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_近后备_保护。

2.电流继电器的_返回_电流与动作电流的比值称为继电器的返回系数。

3.反应电流增大而瞬时动作的保护称为__无时限电流速断保护__。

4.定时限过电流保护的动作时限是按__阶梯原则__来选择的。

5.电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护范围__相等__这一条件来整定的。

6.零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度__高__。

7.全阻抗继电器的主要缺点是__动作无方向性__。

8.相间短路的阻抗继电器采用0°接线。

例如：时，=_______。

9.精确工作电流I ac是阻抗继电器的一个主要技术指标。

I ac越小，表明U0越小，即___继电器灵敏度越高____。

10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证___选择性__。

11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。

12.故障时发信方式的优点是__对相邻通道的干扰小_____。

13.相差高频保护采用比较线路两端__正序电流_____相位来反应对称短路。

14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于___外部短路电流最大的一侧____。

15.对于中性点可接地或不接地的变压器需要装设零序电流保护和__零序过电压保护_____。

16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的___灵敏____性不利。

17.发电机正常运行时的三次谐波电压，机端量总是___小于____中性点量。

18.发电机定子绕组匝间短路时，将出现___纵____向负序电压，并产生相应的负序电流。

19.对于单母线或双母线保护，通常把____安全性___放在重要位置。

「电力系统继电保护试题以及答案10268」

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题,每小题１分,共15分）在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（）A.等于0Ｂ.小于1Ｃ.等于1 D.大于12．限时电流速断保护的灵敏系数要求（）A.大于２ B．大于1．３～1.5Ｃ．大于1.2 D.大于0．853.在中性点非直接接地电网中，由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ )A.有机会只切除一条线路B.有机会只切除一条线路C．100%切除两条故障线路Ｄ．不动作即两条故障线路都不切除4.在双侧电源系统中,采用方向元件是为了提高保护的（ )A．方向性 B.可靠性C．灵敏性Ｄ．选择性5.在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ )A．90°接线 B．３0、3C.-3、-3D．-30、306.正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器 B．方向阻抗继电器C.偏移特性阻抗继电器D.上抛圆阻抗继电器7．在中性点直接接地系统中,反应接地短路的阻抗继电器接线方式是（) A．0°接线 B．90°接线C.3０、3D．A、A+3０零序补偿电流的接线方式8．由于过渡电阻的存在,一般情况下使阻抗继电器的( )A．测量阻抗增大，保护范围减小Ｂ.测量阻抗增大,保护范围增大C.测量阻抗减小，保护范围减小D.测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数,目的是为了保证保护动作的（)A.选择性 B．可靠性C.灵敏性Ｄ．速动性1０．在校验距离Ⅲ段保护远后备灵敏系数时,分支系数取最大值是为了满足保护的( ）A．选择性Ｂ．速动性C.灵敏性Ｄ．可靠性１1．距离Ⅲ段保护,采用方向阻抗继电器比采用全阻抗继电器( ）A.灵敏度高Ｂ.灵敏度低Ｃ.灵敏度一样 D．保护范围小12.高频阻波器的作用是( )A.限制短路电流B.防止工频电流窜越C．防止高频电流窜越Ｄ．补偿接地电流1３．对于Y,ｄ１1接线变压器，为保证正常运行时差动回路两臂的电流相等,应使变压器Ｙ侧电流互感器变比（ )B.增大倍A．等于变压器变比nTＣ.减少倍 D.增大3倍14.发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路Ｄ．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（ )A.低电压起动的过电流保护B.复合电压起动的过电流保护C.负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共2３分）请在每小题的空格中填上正确答案。

电力系统继电保护原理试题及答案

一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。

2、继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动。

3、瞬时电流速断保护的动作电流按大于本线路末端的最大短路电流整定，其灵敏性通常用保护范围的大小来表示。

4、距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，方向圆阻抗继电器受过渡电阻的影响最大，全阻抗继电器受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的大小和相位的原理实现的，因此它不反应外部故障。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的高次谐波分量，其中以二次谐波为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即采用速饱和中间变流器，二次谐波制动的方法和间断角鉴别的方法。

二、单项选择题（每题1分，共12分）1、电力系统最危险的故障是（ C ）。

（A ）单相接地（B ）两相短路（C ）三相短路 2、继电保护的灵敏系数要求（ C ）。

（A ）（B ）（C ）3、定时限过电流保护需要考虑返回系数，是为了（ B ）。

（A ）提高保护的灵敏性（B ）外部故障切除后保护可靠返回（C ）解决选择性 4、三段式电流保护中，保护范围最小的是（ A ）（A ）瞬时电流速断保护（B ）限时电流速断保护（C ）定时限过电流保护 5、三种圆特性的阻抗继电器中，（ B ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器；（B ）方向圆阻抗继电器；（C ）偏移圆阻抗继电器 6、有一整定阻抗为的方向圆阻抗继电器，当测量阻抗时，该继电器处于（ A ）状态。

（A ）动作（B ）不动作（C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ A ）。

电力系统继电保护试题及答案

电力系统继电保护试题及答案一、单项选择题（每题2分，共20分）1. 电力系统继电保护的基本原理是什么？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B2. 以下哪种继电器是时间继电器？A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案：D3. 电力系统中的保护装置通常由哪几部分组成？A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案：A4. 差动保护主要用于保护哪种设备？A. 发电机B. 变压器C. 输电线路D. 电动机答案：B5. 电力系统继电保护的最终目的是？A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案：D6. 以下哪种故障属于瞬时性故障？A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案：D7. 电力系统继电保护的灵敏度是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：C8. 继电保护装置的整定值是指什么？A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案：A9. 电力系统中的保护装置通常采用哪种方式进行故障检测？A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案：B10. 电力系统继电保护的速动性是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电力系统继电保护的可靠性？A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案：A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些？A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案：A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素？A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案：A, C4. 电力系统继电保护装置的故障检测方法包括哪些？A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案：A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些？A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案：A, B, C, D三、判断题（每题1分，共10分）1. 电力系统继电保护装置的灵敏度越高越好。

电力系统继电保护题目及答案

一、判断题（20题，每题0.5分，要求将答案填在答题卡的相应位置）1．二次回路中电缆芯线和导线截面的选择原则是：只需满足电气性能的要求；在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。

（×）2．为使变压器差动保护在变压器过激磁时不误动，在确定保护的整定值时，应增大差动保护的5次谐波制动比。

（×）3．对于SF6断路器，当气压降低至不允许的程度时，断路器的跳闸回路断开，并发出“直流电源消失”信号。

（√）4．在双侧电源系统中，如忽略分布电容，当线路非全相运行时一定会出现零序电流和负序电流。

（×）5．在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。

（×）6．在正常工况下，发电机中性点无电压。

因此，为防止强磁场通过大地对保护的干扰，可取消发电机中性点TV二次（或消弧线圈、配电变压器二次）的接地点。

（×）7．为提高保护动作的可靠性，不允许交、直流回路共用同一根电缆。

（√）8．比较母联电流相位式母差保护在母联断路器运行时发生区内故障，理论上不会拒动。

（×）9．逐次逼近式模数变换器的转换过程是由最低位向最高位逐次逼近。

（×）10．在小接地电流系统中，线路上发生金属性单相接地时故障相电压为零，两非故障相电压升高倍，中性点电压变为相电压。

三个线电压的大小和相位与接地前相比都发生了变化。

（×）11．设置变压器差动速断元件的主要原因是防止区内故障TA饱和产生高次谐波致使差动保护拒动或延缓动作。

（√）12．大接地电流系统中发生接地短路时，在复合序网的零序序网图中没有出现发电机的零序阻抗，这是由于发电机的零序阻抗很小可忽略。

（×）13．P级电流互感器10%误差是指额定负载情况下的最大允许误差。

（×）14．电流互感器容量大表示其二次负载阻抗允许值大。

（√）15．对于发电机定子绕组和变压器原、副边绕组的小匝数匝间短路，短路处电流很大，所以阻抗保护可以做它们的后备。
