徐州热力套管顶管过河专项施工方案
顶管套管施工方案
顶管套管施工方案顶管套管工程是指将顶管安装在过河、道路、铁路等交通干线上，用于输送各种介质的工程。
为了确保施工的安全、快速和高效，需要制定详细的施工方案。
一、前期准备1. 调查勘探：通过现场调查勘探，了解施工地点的地质、地貌、附近建筑物等情况，为后续施工提供参考。
2. 资源准备：购买或租赁所需要的设备、材料以及必要的施工工具。
3. 人员安排：根据施工的规模和工期，安排合适的施工人员，并确保他们具备相关的技能和经验。
二、施工方案1. 路线选择：根据调查的地质情况，选择最佳的顶管套管路线，并标明套管的起始点和终点。
2. 开挖工程：根据设计要求，采取合适的开挖方式，如挖孔法、横向顶管钻孔法等。
在施工过程中，要注意土方的处理和保护。
3. 套管安装：按照顶管设计要求，进行套管的安装。
安装时要确保套管的位置准确、连接处严密，并进行必要的固定和保护。
4. 引流措施：根据需要，设计合适的引水、排水措施，确保施工现场排水畅通。
5. 排土处理：对挖掘出的土方进行处理，确保施工现场的卫生和安全。
6. 安全防护：制定完善的安全措施和施工工艺，保证施工的安全进行。
三、质量控制1. 原材料：严格按照设计要求选择、检验和验收材料。
对套管的材料质量进行抽检和检测，确保其符合相关标准。
2. 施工记录：做好施工记录，包括入场验收记录、施工过程记录、质量检查记录等，便于后期检验和验收。
3. 质量检查：对施工中的关键节点和重要部位进行质量检查，发现问题及时处理。
4. 现场监测：进行必要的现场监测，如土体变形监测、管道渗漏监测等，以确保施工的质量。
四、安全措施1. 施工现场的道路、施工场地要平整、干燥，并进行相应的标识和标识牌设置，确保施工人员的安全。
2. 在施工现场设立安全隔离区，防止无关人员进入施工区域。
3. 使用安全防护设备，如安全帽、安全鞋等，确保施工人员的人身安全。
4. 制定紧急预案，如发生意外情况，及时采取应急措施，保护施工人员的安全。
热力管网顶管工程专项方案
热力管网顶管工程专项方案一、项目背景随着城市化进程的加快和人们生活水平的不断提高，城市热力供暖系统成为现代城市基础设施中的重要组成部分。
热力管网作为城市供暖的主要输送工具，对城市供暖系统的稳定运行起着至关重要的作用。
然而，由于城市规划的复杂性和地下管道网的繁杂性，管网顶管问题成为城市供暖系统中的一个瓶颈。
当前，我国城市供暖系统中存在着管网老化、管道损坏、管网压力不稳定等问题，给城市供暖系统的安全稳定运行带来了一定的隐患。
因此，针对管网顶管问题的解决显得尤为迫切和重要。
二、项目概况1. 项目名称：热力管网顶管工程专项方案2. 项目内容：针对城市热力管网中存在的顶管问题，提出解决方案并进行实施。
3. 项目目标：提高城市供暖系统的运行效率和安全性，减少因管网顶管问题引发的事故，并延长供暖管道的使用寿命。
4. 项目范围：城市热力供暖系统中存在的顶管问题管段。
5. 项目投资：根据实际情况进行详细测算，按照成本效益原则确定项目投资额。
三、项目实施步骤1. 调查研究首先，对城市供暖系统中存在的管网顶管问题进行全面的调查研究，了解管道的材质、年限、使用状况等相关信息，确定需要进行顶管改造的管段位置和范围。
2. 技术方案设计根据调查研究的结果，组织专业技术人员进行方案设计，包括管道材质、安装方式、施工工艺等各项技术细节，并根据设计方案进行经济测算，确定项目投资额。
3. 施工实施在方案设计确定的基础上，组织施工队伍进行管网顶管工程的实施。
施工过程中，要严格按照设计要求和规范要求进行施工，并加强对施工过程的监督和管理，确保施工质量。
4. 竣工验收施工完成后，对管网顶管工程进行全面验收，检查工程质量和安全性，确保工程符合设计要求和规范要求。
5. 技术改造在保证原有供暖系统正常运行的前提下，逐步对管网顶管工程进行技术改造，提高管道的运行效率和安全性。
四、项目实施过程中的技术难点1. 管网顶管工程的施工技术难点在城市繁忙的道路和人口密集的地区进行管网顶管工程施工，需要考虑到车辆和行人的通行安全问题，施工时需要采取有效的交通管制措施，确保施工安全。
热力管道顶管施工方案
国投电厂高背压改造新建管网工程顶管穿越G55长晋高速K1043+148m施工方案编制：审核：批准：中石化工建设有限公司2017年7月1日1.工程概况国投电厂高背压改造新建官网工程管道设计压力1.6MPa，设计总长8.94Km，分六段建设：1段途经国投电厂—上辛安—下胡；2段途经下胡—东蜀—上胡；3段途经上胡—龙化；4段途经龙化—兰花物流园；5段途经兰花物流园—侯匠；6段途经武庄路—吕匠路—兰花路—颐翠路。
根据工程敷设计划，施工的恒力建材—中继泵站一次网管线设计长度1.341Km,设计压力1.6Mpa,设计供回水温度为130/70℃，管材选用Q235B材质，管径D1220×16mm的螺旋缝埋弧焊钢管。
根据设计走向线路需从G55长晋高速泽州县段K1043+148处，在不破坏公路、不影响交通的情况下采用顶管施工工艺穿越公路。
顶套管穿越G55长晋高速K1043+148m处顶套管采用符合《顶进施工法用钢筋混凝土排水管》内径2200mm三级钢筋混凝土套管（钢承插口）。
1.1建设规模穿越段公路路面宽约10米，为填高型路基，两侧有排水沟、隔离栅；穿越套管长度86米，西侧超出隔离棚16米，东侧超出隔离棚20米，穿越角度90°。
1.2.建设地点：G55长晋高速K1043+148处。
1.3.场地工程地貌及地质条件1.3.1交通本单体穿越点所在紧邻龙化村、有改线207国道可依托，交通方便，材料和工程机械运输较为方便。
1.3.2气象与水文特征(1)气象泽州县大陆性季风气候明显，四季分明，一般为：春季干旱多风，夏季炎热多雨，秋季秋高气爽，冬季寒冷干燥。
泽州县年平均气温10℃-11℃，气温总的分布趋势是由南向北递减；盆地由平地向山区递减。
泽州县多年无霜期192.6天，最多为226天。
降水量的区域分布总趋势是由西北向东南递增，山区多于平川、丘陵；南部和东南部山区大于北中部地区。
降水量主要分布在夏季，占全年降水量的60 %。

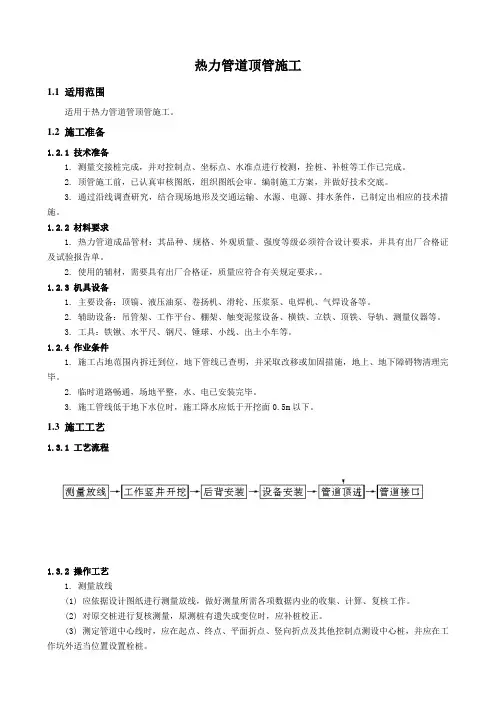

热力管道顶管施工方案
热力管道顶管施工1.1 适用范围适用于热力管道管顶管施工。
1.2 施工准备1.2.1 技术准备1. 测量交接桩完成，并对控制点、坐标点、水准点进行校测，拴桩、补桩等工作已完成。
2. 顶管施工前，已认真审核图纸，组织图纸会审。
编制施工方案，并做好技术交底。
3. 通过沿线调查研究，结合现场地形及交通运输、水源、电源、排水条件，已制定出相应的技术措施。
1.2.2 材料要求1. 热力管道成品管材：其品种、规格、外观质量、强度等级必须符合设计要求，并具有出厂合格证及试验报告单。
2. 使用的辅材，需要具有出厂合格证，质量应符合有关规定要求，。
1.2.3 机具设备1. 主要设备：顶镐、液压油泵、卷扬机、滑轮、压浆泵、电焊机、气焊设备等。
2. 辅助设备：吊管架、工作平台、棚架、触变泥浆设备、横铁、立铁、顶铁、导轨、测量仪器等。
3. 工具：铁锹、水平尺、钢尺、锤球、小线、出土小车等。
1.2.4 作业条件1. 施工占地范围内拆迁到位，地下管线已查明，并采取改移或加固措施，地上、地下障碍物清理完毕。
2. 临时道路畅通，场地平整，水、电已安装完毕。
3. 施工管线低于地下水位时，施工降水应低于开挖面0.5m以下。
1.3 施工工艺1.3.1 工艺流程1.3.2 操作工艺1. 测量放线(1) 应依据设计图纸进行测量放线，做好测量所需各项数据内业的收集、计算、复核工作。
(2) 对原交桩进行复核测量，原测桩有遗失或变位时，应补桩校正。
(3) 测定管道中心线时，应在起点、终点、平面折点、竖向折点及其他控制点测设中心桩，并应在工作坑外适当位置设置栓桩。
(4) 测定中心桩时，应用测距仪或钢尺测量桩的水平距离。
2. 工作竖井开挖(1) 顶管工作竖井位置的选定，应符合下列要求：1) 一般宜选在设计图中管道的检查井室位置。
2) 工作坑处应便于设备、材料运输及下管、出土、排水，并具备有少量堆放管材及暂存土的场地。
3) 单向顶进，顶管段两端条件相近时，工作坑宜选在管线下游。
道路热力管道顶管施工工程施工方案
道路热力管道顶管施工工程施工方案道路热力管道顶管施工工程的顶管施工方案已经确定。
该工程共有一个工作坑和一个接收井，顶管长度为28米，采用直径为1500毫米的混凝土管材。
方案考虑了土层性质、管径、地下水位、附近建筑物和设施等因素，最终确定采用手掘式顶管法。
该方法适用于片岩和岩石混合土层，且在道路东面有地下水影响时。
手掘式施工方案包括以下几个步骤：顶管施工准备、顶力计算、测量放样、基槽开挖、降水、底板浇筑、顶管后靠背设置、导轨铺设、顶管动力设置和调试、顶进试阶段以及纠偏方法、出土和安放中继管。
在施工前，所有设备必须到位，包括钩机、空压机、油压泵和水泵等。
动力和照明电缆线也必须按要求铺设到位，所有施工人员也必须到场。
顶力计算包括推力的理论计算。
对于直径为1500毫米的管道，总推力由迎面阻力和顶进阻力组成。
迎面阻力取决于管道顶进受力面积和控制土压力，而顶进阻力则取决于管道的外表面平均综合摩阻力、管道直径和顶距。
根据总推力、工作井所能承受的最大顶力及管材轴向允许推力比较后，取最小值作为油缸的总推力。
在此工程中，工作井（Φ1500mm顶管）设计允许承受的最大顶力为800t，管材轴向允许推力为600t，主顶油缸选用2台320t级。
满足26米顶管所需推力。
在施工过程中，开挖作业坑所产生的土方将外运至甲方指定地点。
顶管施工方案已经制定，手掘式施工方案也已经确定，施工人员将按照该方案进行顶管施工。
使用全站仪测量工作井出洞口和接收入井进洞口的坐标，然后在工作井内进行放线，确定顶管轴线的位置和方向。
四）、基槽开挖基槽开挖是顶管施工的第一步。
在施工前，需要对基槽的位置、尺寸和形状进行测量和标注。
然后，使用挖掘机或手工开挖基槽，控制基槽的深度和宽度，确保顶管能够顺利进入基槽。
五）、降水顶管施工需要进行降水处理，以确保基槽和顶管施工现场的干燥。
降水可以使用井下泵或井下排水管道进行，需要根据现场情况和施工要求进行选择和设置。
六）、底板浇筑基槽开挖和降水处理后，需要对基槽进行底板浇筑。
管道施工过河方案
管道施工过河方案清晨的阳光透过窗帘，洒在办公室的角落，我泡了一杯咖啡，打开电脑，开始构思这个管道施工过河方案。
这个问题已经困扰了我好几天，但我知道，只要静下心来，方案就会像流水一样涌现出来。
一、项目背景我们的项目是一项重要的城市基础设施工程，需要在河上架设一根直径为1.2米的管道，用于输送水源。
然而，河流宽度达到了100米，且流速较快，这对我们的施工提出了很高的要求。
二、施工目标1.确保管道安全、稳定地架设过河。
2.施工过程中尽量减少对河流生态环境的影响。
3.提高施工效率，缩短工程周期。
三、施工方案1.施工前期准备（1）对河流进行详细勘察，了解河流宽度、流速、河床地形等情况，为施工提供依据。
（2）根据勘察结果，选择合适的施工地点，并办理相关手续。
（3）搭建临时施工平台，包括栈桥、临时码头等。
2.施工方法（1）采用定向钻穿越法定向钻穿越法是一种非开挖施工技术，适用于河流、道路等复杂地形的管道施工。
其主要步骤如下：a.在河岸两侧分别钻进和钻出，形成两个钻孔。
b.将管道穿过钻孔，连接两岸。
c.采用泥浆护壁，防止河流冲刷河床。
（2）采用浮船法浮船法适用于流速较慢的河流。
其主要步骤如下：a.在河岸两侧搭建浮船平台。
b.将管道固定在浮船上，沿河流方向推进。
c.在管道前端设置导向装置，确保管道顺利过河。
（3）采用顶管法顶管法适用于河床较浅的河流。
其主要步骤如下：a.在河岸两侧挖掘工作坑。
b.将管道顶入河床，直至对岸。
c.采用注浆加固，防止管道位移。
3.施工安全措施（1）设立安全警戒线，禁止无关人员进入施工现场。
（2）为施工人员配备救生衣、安全帽等防护用品。
（3）定期对施工设备进行检查，确保设备正常运行。
（4）制定应急预案，应对突发情况。
四、施工周期及成本预算1.施工周期：预计整个施工过程需要3个月时间。
2.成本预算：主要包括人工费、材料费、设备租赁费、施工手续费用等，预计总成本为200万元。
五、施工后期工作1.对施工现场进行清理，恢复河岸原貌。
管道顶管施工方案(3篇)
第1篇一、工程概况本工程为某城市地下综合管道工程，主要内容包括雨水管道、污水管道、给水管道和电力管道的敷设。
管道总长度约为10公里，其中顶管长度约为8公里。
管道直径范围为DN600-DN1200，施工地点位于城市主干道两侧，地下水位较高，地质条件复杂。
二、施工准备1. 施工组织设计根据工程特点和施工要求，成立顶管施工项目部，负责整个工程的施工组织和管理。
项目部下设工程部、技术部、质量部、安全部等部门，明确各部门职责，确保工程顺利进行。
2. 施工人员培训对施工人员进行专业技能培训，包括顶管施工工艺、安全操作规程、设备使用方法等，确保施工人员具备相应的施工技能和安全意识。
3. 施工材料设备准备根据工程需求，准备充足的施工材料，如钢管、橡胶密封圈、润滑油、顶管设备等。
同时，对施工设备进行调试和检查，确保设备正常运行。
4. 施工现场准备（1）施工现场布置：根据工程特点和施工要求，合理布置施工现场，确保施工场地整洁、安全。
（2）临时设施建设：建设施工临时设施，如办公室、宿舍、食堂等，满足施工人员生活需求。
（3）排水设施：设置排水沟、排水井等，确保施工现场排水畅通。
（4）临时用电：按照国家标准，铺设临时用电线路，确保施工现场用电安全。
三、施工工艺1. 顶管施工工艺流程（1）测量放线：根据设计图纸，进行测量放线，确定顶管起点和终点。
（2）土方开挖：按照设计要求，进行土方开挖，确保顶管作业空间。
（3）导向孔施工：采用钻机或人工开挖方法，施工导向孔。
（4）顶管设备安装：将顶管设备安装于导向孔内，准备顶管作业。
（5）顶管施工：启动顶管设备，进行顶管作业。
（6）管道连接：完成顶管施工后，进行管道连接。
（7）回填土方：完成管道连接后，回填土方，恢复地面。
2. 顶管施工技术要点（1）导向孔施工：导向孔施工是顶管施工的关键环节，应确保导向孔的精度和垂直度。
（2）顶管设备安装：顶管设备安装应牢固、稳定，确保顶管作业顺利进行。
钢管顶管施工方案
钢管顶管施工方案一、引言钢管顶管施工是一种常见的地下管道过河施工方式，适用于较大跨度的河道。
本文档将介绍钢管顶管施工的方案和流程，以及注意事项和施工过程中的关键点。
二、方案概述钢管顶管施工方案主要包括以下步骤：1.前期准备工作：包括施工材料、设备准备、施工人员培训等。
2.桩基施工：安装桩基是保证施工顺利进行的关键步骤。
3.桥面搭设：在桩基上搭设桥面，为后续工作提供施工平台。
4.钢管顶进：使用钢管进行顶管施工，将管道送入穿越的河道。
5.洞口处理：在河道两侧进行洞口处理，确保顶管施工的顺利进行。
6.完工验收：完成施工后进行验收，确保施工质量。
三、详细方案1. 前期准备工作前期准备工作是保证施工顺利进行的重要步骤。
具体包括：•准备材料：采购足够的钢管、钢板等材料。
•设备准备：检查和维护施工所需的设备，如起重机、钢板焊接机等。
•施工人员培训：培训施工人员，使其熟悉施工流程和安全措施。
2. 桩基施工桩基施工是为了保证施工的稳定性和安全性，具体步骤如下：•确定桩基位置和数量。
•进行土质勘察，确保桩基的承载能力。
•施工桩基，确保桩基的稳定性和垂直度。
3. 桥面搭设在桩基上搭设桥面，为后续钢管的顶进提供平台支撑。
•确定桥面支撑形式，可以是钢板搭设或者搭建临时木质结构。
•将桥面支撑固定在桩基上。
4. 钢管顶进使用起重机设备将钢管送入穿越的河道，具体步骤如下：•安装起重机设备，保证其稳定性和安全性。
•在桥面上搭设导向装置，使钢管无误差地顶进。
5. 洞口处理洞口处理是为了确保顶管施工的顺利进行，有效避免渗水和坍塌等问题。
•对顶管口进行密封处理，避免河水倒灌。
•在河道两侧进行土方加固，避免坍塌。
6. 完工验收完成施工后，进行完工验收，确保施工质量和安全性。
•对施工工作进行全面检查，确保工程质量达到要求。
•进行验收和记录，以备后续分析和总结。
四、注意事项在钢管顶管施工过程中，需要注意以下几点：•施工中要确保安全，严格执行相关安全规定。
热力套管顶管施工方案
热力套管顶管施工方案一、工程概况本项目是为了解决城市热力管网老化问题，采取了热力套管顶管技术进行改造。
本工程涉及的区域市中心区域，总长度为800米，主要施工工艺有：顶管、挖槽、套管、安装支架、连接管道等。
二、施工方案1.前期准备工作（1）确定工程范围和施工路线，并进行详细勘测，并制定详细的施工方案。
（2）组织相关人员进行施工前的技术交底，确保所有人员了解工程要求及工艺流程。
（3）进场前准备好所需的设备、材料，并对设备进行检测和维修。
2.施工工艺流程（1）顶管施工首先按照设计要求，进行顶管施工，即先在地面开挖出顶管的作业孔，然后将顶管由顶部一点点推入地下，直至达到预定位置。
在顶管过程中需要进行定位和测量，保证顶管的位置准确。
（2）挖槽施工顶管施工完成后，根据顶管位置进行挖槽施工。
挖槽施工包括地面开挖和槽底整理两个步骤。
首先进行地面开挖，将地面上的土壤挖掉；然后对槽底进行整理，保证槽底平整、洁净。
（3）套管施工挖槽施工完成后，进行套管施工。
套管是为了保护热力管道免受外界的损害，防止热力泄漏。
套管施工采用预制套管的方式进行，首先将预制套管吊装到挖槽中，然后进行调整，使其与热力管道对接紧密。
（4）安装支架套管施工完成后，需要进行支架的安装。
支架的作用是支撑和固定热力管道，防止其发生位移和下沉。
支架安装需要根据热力管道的位置和长度进行布置，确保其稳定和安全。
（5）连接管道支架安装完毕后，需要进行连接管道的施工。
连接管道是将各个热力管段连接起来，保证热力的传递和连续性。
连接管道的施工需要根据设计要求进行，保证连接的紧密和可靠。
三、质量控制1.施工前，需要对设备和材料进行检查和验收。
设备要保证功能正常，材料要符合相关标准。
2.施工中，需要对顶管、挖槽、套管等进行监督和检查，确保工艺流程正确、施工质量合格。
3.施工结束后，对整个工程进行验收，保证工程质量符合设计要求。
四、安全措施1.在施工现场设置警示标志，保持施工现场的通行畅通。
供热管道顶管施工专项方案
供热管道顶管施工专项方案1、顶管施工原理及设备介绍【1】顶管施工原理泥水平衡顶管机工作原理如下：NDP多边形泥水平衡顶管机工作原理与普通的基本相同，但由于它的刀盘是多边形，而泥水仓壳体也是多边形，且两者之间有一定的偏心量，所以在刀盘旋转的过程中就能把大块的石头轧碎，碎石通过隔栅板进入泥水仓，而后经排泥管排出。
由于隔栅板跟随刀盘一起旋转，嵌在隔栅板中的粘土会被进水冲掉，因此，它能适应各种土质。
【2】顶管设备的特点及构造泥水平衡顶管机或土压平衡顶管机具有以下特点：（1）减速机噪声低，寿命长；（2）纠偏油缸有行程仪指示其伸出长度，机头俯仰有倾斜仪，机头偏转（滚动）有偏转仪，便于控制机头顶进轴线的高程及左右偏差，从而确保了顶进质量。
（3）具有破碎管外径1/5粒径、单轴极限抗压强度≤30Mpa卵石的能力。
（4）螺旋输送机的出土口在端部，可使土斗车的容积增大许多（一般的螺旋输送机的出土口是在螺旋输送机的腹部，出土口低，土斗车的深度较小。
【3】各段顶管设备的选型（1）从土质及施工条件的现状来看，在一般情况下对于直立性好的、且无地下水的，或可采用降水、且降水效果好的土质，宜采用敞开式的手掘式顶管掘进机；而土质条件差、地下水丰富且又无法降水、口径在φ1200mm以下的宜采用泥水平衡顶管掘进机；而土质条件差、地下水丰富且又无法降水但口径在φ1400mm以上的则宜采用土压平衡顶管掘进机。
（2）敞开式的手掘式顶管的特点：设备简单、可靠，排除障碍能力强，费用较低，且挖掘面上不能有大量的水。
（3）泥水平衡和土压平衡顶管掘进机属于封闭式顶管，安全、可靠并能有效控制顶进过程中的地面沉降及偏差，对于周围邻近建筑物较多、不能封交的道路下施工非常适用。
（4）土压平衡顶管掘进机顶进速度较快，50mm/min，易清除障碍，弃土可直接处理。
2、顶管工作井、接收井的施工方法及设置【1】顶管井施工形式的选择（1）顶管工作井及接收井的施工可采用沉井、钢板桩支护坑的基坑围护结构作为顶管工作坑、接收坑进行顶管施工。
顶管穿越管道施工方案
顶管穿越管道施工方案1. 引言在城市建设和基础设施发展过程中，不可避免地会遇到需要施工的地下管道问题。
而顶管穿越管道施工方案就是在地下管道存在的情况下，通过顶管技术实现穿越管道的施工方案。
本文将详细介绍顶管穿越管道施工方案的具体步骤、施工要求和安全措施。
2. 施工前准备在进行顶管穿越管道施工前，需要进行以下准备工作：•管道勘察：对地下管道进行详细勘察，并记录下管道的类型、尺寸、埋深等信息，确保施工方案的可行性。
•施工方案设计：根据管道勘察结果和顶管技术要求，设计合适的施工方案。
•材料准备：根据施工方案，准备好所需的顶管设备和材料。
3. 施工步骤顶管穿越管道的施工步骤包括以下几个主要阶段：3.1 预处理工作在开始顶管穿越管道施工前，需要进行一系列预处理工作，包括：•施工现场准备：清理施工区域，确保施工区域没有杂物和障碍物。
•定位标志：在施工区域设置标志，明确顶管的位置和方向。
•开挖坑口：根据设计要求，在穿越管道的两端开挖坑口，为后续的施工做好准备。
3.2 钻孔和导向在坑口开挖完成后，需要进行钻孔和导向工作，具体步骤如下：1.使用导向设备：在坑口设置导向设备，确保钻孔的准确度和方向。
2.进行钻孔：使用钻机进行钻孔作业，根据设计要求确定钻孔的直径和深度。
3.3 顶管安装顶管安装是整个施工流程的核心步骤，具体步骤如下：1.准备顶管：根据设计要求，将顶管运到施工现场，并进行清洗和检查。
2.安装导向系统：在钻孔的出口设置导向系统，引导顶管顺利进入钻孔。
3.顶管安装：将顶管沿着钻孔逐渐推进，同时进行测量和调整，确保顶管的位置和方向。
4.连接顶管段：当一段顶管推进到一定位置后，进行顶管段的连接，确保顶管的连续性。
3.4 后续工序当顶管安装完成后，需要进行以下后续工序：1.固化：使用适当的材料对顶管进行固化，确保顶管的稳定性和安全性。
2.垫层恢复：根据设计要求，在顶管上方进行垫层材料的回填和修整。
3.施工整理：清理施工现场，处理好施工过程中产生的废弃材料和设备。
过河钢管专项施工方案
过河钢管施工方案一、施工前准备1、施工前,应对开槽范围的地上、地下障碍物进行核查，逐项清查障碍物构造情况,以及与管网工程的相对位置关系。
2、按设计规划红线进行放线,按放坡系数1：0.75确定每段开挖宽度。
3、土方开挖前，必须先测量放线，测设高程,在挖掘土方施工过程中，应进行中线、槽断面、高程的校核.4、针对实际施工情况,协调将堆土外运部分，挪开场地，等到管道开工，土方开挖后，挖土堆在两侧。
二、降水施工1、因河底地基淤泥层厚,地基不稳,打井机具无法进场,并且井管降水需时间太长，正常的时间井管降水需一个月左右才能达到效果，故选用轻型井点降水,井点降水时间较快，不用什么大型机具，操作方便，容易达到目的。
2、采用土方围堰施工，将过河钢管外与河道接口处用土围堰防止水流倒灌.3、围堰内施工采用多台水泵作业抽水，进行排水作业.三、管线土方沟槽施工1、土方开挖根据工程现场条件、结构、埋深、土质、有无地下水等因素选用不同的开槽、断面,确定各施工段的槽底宽、边坡、留台位置、上口宽、堆土及外运土量等.2、对水不能排干的槽底，应多挖一层土，铺垫碎石层,排水降水至碎石层下,以供干槽施工。
3、土方必须保证施工范围的排水畅通，应先设置临时排水设施，解决排水出路,防止地面水入槽。
4、土方开挖须一次施工完毕，管线位置、槽底高程、坡度、坡度折点必须测量检验合格.5、回填土首先进行回填砂，要求不得有大块河石、碎砖,按设计要求进行回填砂及上层回填粘土等,回填前将杂物清理干净.剩余土方要及时清理干净并运走。
四、过河钢管管道基础立柱钢筋绑扎，混凝土浇筑4.1质量要求：1）钢筋形状正确，平面上无翘曲现象；2）钢筋末端弯钩的净空直径不小于钢筋直径的2.5倍；3）钢筋弯曲处不得有裂缝，钢筋不能反复弯曲；4)弯曲成型的允许偏差：全长±5mm,弯起筋起弯点位移±10mm，弯起钢筋弯起高度±2mm，箍筋边长±2mm。
过路过河套管施工方案
热力套管顶管施工方案。
热力管线穿越经一南路、经二南路及纬五路，无法开槽施工，采用顶管的方法进行管线穿越。
道路宽约道20米，顶管长度30米。
管材采用管径分别为1.1m和1.3m的重型钢筋混凝土管。
1、准备工作（1）按设计图纸提供的总平面图间距和现场测量，分别挖二处作业坑和二处接头坑，作业坑除安装必要的设备外，还需配备1台16T吊车，做为吊装设备及取土垂直运输用。
鉴于地形条件，作业坑周围可用钢围栏Φ108×4.5L=59m，帆布封挡20m2，以防伤人。
（2）顶铁、顶帽等材料用5T汽车运输及8T吊车配合吊装。
（3）测量控制；以路永中为高程起控点设为+0.000 现状雨污水管线管顶均在路下-3.00米其他管线在路下-1.5米以内，故此工程顶管高程控制在路下-1.5～-3.0米。
轴线依据热力管线路由确定。
2、设备、材料验收情况按设计要求和本方案所确定的工程用料和施工分段用料进行充分的准备，并按计划供应到现场。
对进场的材料要进行检验，没有出厂检验证明及合格证的材料不能使用。
根据工程实际和本方案所需要的设备必须完好，按时到达现场。
3、顶力计算：该工程初步设计采用一个作业坑，一个取帽坑，设备采用YB一500B油压千斤顶，ZB—630Kg/cm2超高压双极柱塞泵，按北京市建筑工程施工操作规程顶管方法进行施工，顶力公式计算为：P=2πDLf(摩按力采用2.0)最大顶力为：P=2×3.14×1.35×14×2=237.38Kg/cm2,根据上述顶力计算，顶管机功率必须达到500Kg/cm2(包括安全系数)，为达到上述目的，经选择决定采用超高压柱塞泵一台，油压千斤顶一台，同时作业。
4、顶进措施整个顶管工程包括开顶前的准备工作以及作业坑的布置、砼管的顶进3个施工阶段。
开工前需对设备进行加固检查：如高压泵，千斤顶和顶铁等，砼管的外表检查，润滑处理，降低地下水位等。
4.1作业坑的布置顶进工作坑主要包括：工作坑的开挖，后背的捣制，导轨和基础，以及安装测量仪器等，各班组同时进行流水作业，各工序密切配合，昼夜值班连续操作，每班由10—14人组成，其中设班长1人，负责全面指挥工作。
过河顶管施工方案
一、编制说明1、编制依据本施工方案是依据施工招标文件要求以及设计院设计的施工图、国家的各项施工验收规范，并结合本公司的施工能力进行编制的。
2、编制目的本施工方案宗旨是按工程建设的基本规律、施工工艺规律和经营管理规律，制定科学合理的组织方案、施工方案，合理安排施工顺序和进度计划，有效利用施工场地，优化配置和节约使用人力、物力、财力、技术等生产要素，协调各方面的工作，使竞争取胜，经营科学有效、施工有计划、有节奏。
确保工程质量、进度、安全、文明施工并取得良好的经济效益、社会效益和环境效益。
3、编制说明及内容1、本施工方案的编制内容为：污水管道顶管。
2、本投标施工组织设计严格按照工程招标范围和招标文件对施工组织设计的要求进行编制。
在人员、机械、材料调配、质量要求、进度安排等方面统一部署。
3、根据本工程的特点、功能要求，本着对业主资金合理利用，对工程质量的高度负责的责任感，我们的编制原则是“经济、合理、优质、高效”。
4、实施目标充分发挥我公司优势，科学地组织施工，严格履行合同确保实现以下目标：1、质量目标各分项工程一次验收合格100％，单位工程质量确保达到优良标准。
2、工期目标以我司的实际机械设备及施工能力，确保在业主要求的总工期内竣工交付使用。
3、安全目标制定切实可行的方案，确保安全生产无事故。
4、文明施工目标我司将认真贯彻文明施工的要求，推行现代管理方法，科学组织施工。
5、服务目标重合同守信用，认真协调在各方面的关系，接受业主、监理、主管部门等单位对工程质量、工程进度、计划协调、现场管理的控制和监督。
二、工程概况1、工作内容DN800钢筋砼过河顶管90米一处；DN600钢筋砼过河顶管90米一处；DN600钢筋砼过河顶管38米一处；DN800钢筋砼路下顶管1389米；DN600钢筋砼过河顶管403米；DN1000钢筋砼路下顶管180米；具体图纸为CY1—C14，C27—泵站、C46—C65，C78—C79，全线长约为2190米。
过河管道施工方案
过河管道施工方案为了确保安全、高效地过河施工，特制定以下过河管道施工方案：一、前期准备1. 确定施工地点和过河管道的长度以及预计的施工周期。
2. 找到合适的施工队伍，并确定人员配备和工程机械。
二、施工方案1. 初步测量：在过河两岸标定参考点，利用测量仪器测量出河流的宽度、水深和水流速度等参数。
2. 挑选材料：选择高强度、防腐蚀能力强的材料作为过河管道的主体材料，如钢材、聚乙烯材料等。
3. 制定支架方案：根据过河的河床情况，确定合适的支架形式，如悬挑式、跨岸桥式等，以确保过河管道的稳固。
4. 立管施工：先在河岸上挖掘出合适的管沟，然后将管道依次安装到河床中，采用焊接或者扣压等方式进行连接。
在管道两侧设置减振器和伸缩节，以适应水流的波动和管道的伸缩。
5. 测试验收：安装完管道后，进行水压测试和泄漏测试，确保过河管道的质量和使用安全。
6. 沉管沉放：当河流水位较高或者其他情况下无法进行立管施工时，可以考虑使用沉管施工方法。
将预制好的管道沉入河床，然后进行连接和固定。
7. 后期维护：完成管道施工后，定期巡查和维护，防止外界因素对管道造成破坏。
三、施工安全1. 严格遵守安全操作规程，配备必要的安全设备，如安全帽、安全绳等。
2. 定期进行安全教育和培训，提高施工人员的安全意识和技能。
3. 在施工现场设置警示标志，防止非施工人员靠近施工区域。
4. 根据天气状况和水流情况，灵活调整施工计划，确保施工安全。
通过以上过河管道施工方案的制定和执行，可以确保过河管道的安全、稳固，并能在合理的时间内完成施工任务，为河岸两侧的人员和车辆的通行提供便利和安全保障。
供热过路顶管施工方案方案
供热过路顶管施工方案方案一、项目背景供热过路顶管施工方案方案是为了解决供热系统顶管在道路交通干扰下的安装问题。
在城市供热系统建设中，经常遇到供热管线需要穿越道路的情况。
由于道路交通的繁忙，传统的开挖施工方案无法满足施工期限和道路交通的需要，因此采用过路顶管施工方案成为一种较为理想的解决方案。
二、施工目标1.实现供热过路顶管的安全、高效施工；2.减少对道路交通的干扰；3.保障管线质量，确保供热系统正常运行。
三、施工方案供热过路顶管施工方案主要包括以下几个步骤：1. 方案设计在施工前，需要进行详细的方案设计。
方案设计要考虑道路交通情况、地下管线情况、施工期限等因素，综合分析选择最合适的顶管材料、顶管方式以及施工机械设备。
2. 现场准备在施工前，需要进行现场准备工作。
包括道路交通管控、土方开挖、临时交通标示设置等。
同时，需要检查施工机械设备的工作状况，确保施工顺利进行。
3. 顶管施工顶管施工是整个方案的核心步骤。
在顶管施工中，需要首先定位管线走向，并进行标记。
接下来，使用适当的施工机械设备进行顶管施工。
顶管施工应确保质量，管道的坡度、弯头角度等符合设计要求。
4. 管线连接在顶管施工完成后，需要进行管线连接。
首先，将顶管与供热系统的管线进行连接。
连接时，应使用符合标准的管件和密封材料，确保管线连接的安全可靠。
5. 恢复道路交通顶管施工完成后，需要对道路进行恢复。
包括填平挖掘的土方、修复路面等工作。
同时，还需要清理施工现场的工具和设备，确保道路交通的畅通。
四、施工注意事项1.施工过程中要严格按照设计要求进行，确保顶管质量符合标准；2.工人在施工现场必须穿着符合要求的安全防护装备，确保人身安全；3.施工过程中要做好现场的管线标记和防护，避免对其他地下设施造成损害；4.施工结束后要进行施工记录和验收，确保施工质量和施工过程的合规性。
五、施工风险分析在供热过路顶管施工过程中，可能存在以下风险：1.地下管线不清晰，容易造成误接管线或损坏其他管线的风险；2.施工机械设备故障，影响施工进度和质量；3.顶管过程中出现漏水、泄露等情况，影响供热系统运行；4.道路交通管控不到位，造成交通堵塞和交通事故的风险。
供热管道过河方案
供热工程第三标段工程过排洪渠方案一、工程概述本工程技术方案是根据甲方提供变更图纸和设计要求事项，结合国家现行专业行业标准，现场情况初步的基础上编制的，在编制过程中，公司十分重视，精心准备工作，召集技术人员开会，对工程的特点进行仔细研究，并参照以前类似的工程进行分析，进一步掌握基本施工因素，并根据甲方提供的资料做出合理有效的安排，在此基础上进行的工程技术方案，力求方案整洁、全面、经济合理，技术先进可靠，重视工期质量安全文明施工等明确的目标。
因本工程的特殊性，在施工中需与甲方保持紧密沟通，按照施工要求。
为了节省工期和费用，焊接应按照规范要求，保持管内清洁，从而达到合格及优良。
二、工程特点本工程位于太原市第二热力有限公司的供热工程三标段中，总长约1177米，在节点83——87中有一排洪渠，管线跨度长约91米。
三、布置准备1、测量标线的基准点是控制管道的水准点，测量人员依据基准点控制桩号、高坪、转角度等，做适当的调整、核对准确合理位置，并在一定的位置标上桩号或警告牌。
依据路面为基准点，测量人员用水平仪器测出桩号、高坪、转角等，根据现场实际情况做适当的调整，及时与甲方和监理代表协商准确合理，基准点到河面距离标高6.2m，DN1200管顶与河流管顶距离为7.8m。
基础坐标位置偏差在±20cm，基础不同平面的标高控制在±20cm，河底水平面尺寸控制在±20cm，基坑底应清理干净，铺碎石增大硬度，再铺砂填平，无水干燥施工。
2、附图：3、布置准备-------布置挖土-------除锈作业-------组接作业-------焊接作业-------探伤作业-------防腐作业-------校正调试-------资料-------竣工验收四、基坑挖土如上布置图所示，因现场工作面比较窄，用两台挖机上下挖土，人工清坑，边挖边支撑挖土两侧土方，一种小放坡，另一种有钢管支撑围护，防止塌方伤害基坑中的工作人员。
过河顶管施工专项方案
xxxxxxxxxx工程顶管施工专项方案（穿越xxxx河）xxxxxxxx有限公司xxxx-xx-xx目录一、工程概况 (2)二、测量放线 (2)三、施工工艺...................... . (2)四、顶管施工安全措施 (8)五、施工进度计划........ ....... (11)1 工程概况本项目为xxxx蒸汽管网供热工程。
本管网工程为xxxx提供高压蒸汽，高压蒸汽来自xxxx，管道沿xxx路、xxxx大街、xxxx路埋地敷设；其中穿越xxxx大街、xxxx大街、xxxx大街为顶管敷设。
蒸汽管道钢套钢直埋敷设，管道补偿采用波纹管补偿器与自然补偿相结合方式。
蒸汽管道设计工作压力1.0Mpa，工作温度300℃。
本工程为穿越河道顶管。
由于顶管距离约为140米，采取从两侧对顶的方式进行具体施工。
工程内容主要包括两侧工作坑和DN1400砼管顶管。
2 测量放线根据建设单位提供的城市平面控制网点的位置、编号、精度等级及其座标和高程数据，确定顶管坑及管网的位置和高程。
根据设计提供的施工位置，用经纬仪先放出管线的位置，然后确定管沟及顶管坑的位置。
顶管坑位置分别设置在河道的南侧和北侧，经过与相关部门沟通，发现在附近有一条中水管道，管道标高在距离一亩泉桥桥面下返10米的位置，所以初步定为顶管的标高为一亩泉桥下返12米，以躲过中水管道。
其中北侧顶管坑的位置初步定在xxxx南侧小广场附近。
南侧顶管坑位置设置在河道南侧的空地上。
3 施工工艺顶管施工工序如图，施工中应严格按照施工顺序进行施工。
3.1 顶管的工作坑﹑后背﹑导轨等设置（1）按照设计图纸要求，在路两侧指定工作坑位置，按顶管设计高程、中心线在工作坑处设置固定水准点及中心线木桩。
（2）工作坑坑底尺寸初步定为4米×6米，工作坑支护严格按要求进行支护，由于工作坑深度较深，位置在市区交通复杂的道路上，跨越河道施工，基坑位置地质情况不明，初步定为放坡系数0.33，当开挖后发现软土层等不良地基时立即停止开挖，上报甲方和设计进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
