高低压配电柜基础知识
高低压配电基础知识,讲解得非常全面99%的电气人都收藏了

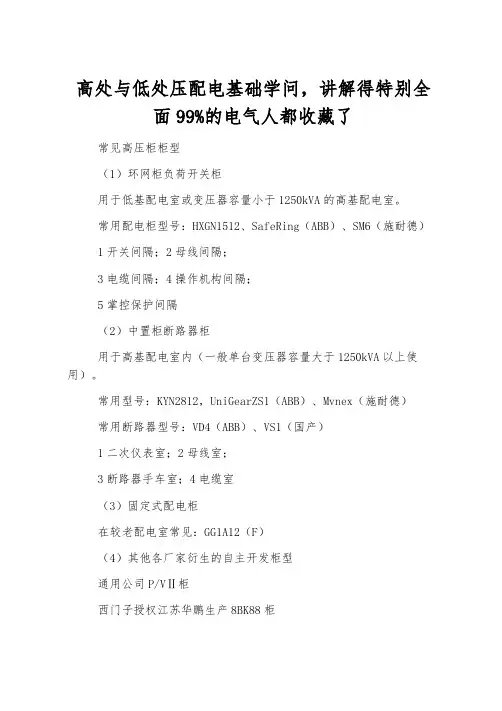

高处与低处压配电基础学问，讲解得特别全面99%的电气人都收藏了常见高压柜柜型（1）环网柜负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN1512、SafeRing（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5掌控保护间隔（2）中置柜断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN2812，UniGearZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权江苏华鹏生产8BK88柜开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABBVD4、国产VS1、施耐德EV12s）3、高压负荷开关（ABBSFG）高压负荷开关具有简单的灭弧装置，能通断肯定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ910）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ1010A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
常用变比：10/0.1kV高压柜内电压互感器常规将10kV变为100V。
6、零序电流互感器（LJK100J100/5）当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作。
高、低压配电柜基础知识
高、低压配电柜基础知识什么是高、低压配电柜？高、低压配电柜是一种电力配电设备，用于电力系统中的电能传输和配送。
通常由低压配电柜和高压配电柜组成。
低压配电柜主要用于低电压区域的电能传输和配送，通常指1000V以下的电压范围。
而高压配电柜则用于高电压区域，通常指1000V以上的电压范围。
高、低压配电柜的作用高、低压配电柜在电力系统中具有重要的作用，它们的主要作用包括：1. 配电高、低压配电柜用于将电能从发电站、变电站传输到住宅、工业和商业用电设备。
在这个过程中，高、低压配电柜通常扮演着“传输者”的角色。
2. 保护高、低压配电柜也用于电力系统的保护。
在电力系统中，不稳定的电压和电流等因素可能会对设备造成损害或对人身安全造成威胁。
高、低压配电柜通过控制电力系统中的电流和电压，以及相应的开关和保护机构，来保护设备和人身安全。
3. 控制高、低压配电柜还用于电力系统的控制，包括开关、启动和停止电气设备，以及对不同区域的电能进行分配等。
通过高、低压配电柜，可以实现设备的自动化，提高电力系统的可控性和效率。
高、低压配电柜的组成及工作原理高、低压配电柜的组成结构和工作原理都比较复杂。
在此，仅就其基本构成简单介绍，方便读者初步了解。
1. 低压配电柜低压配电柜通常由电源接头、主开关、断路器、熔断器、接触器、继电器、仪表表盘等组成。
其工作原理是将交流电源由电源接头输入低压配电柜内，由主开关进行控制，并在需要时通过其他设备保护和控制电力系统。
2. 高压配电柜高压配电柜通常由电缆连接、高压断路器、隔离开关、组合电器柜等组成。
其工作原理是将高压电源通过电缆连接输入高压配电柜内，由高压断路器进行控制，并在需要时通过其他设备保护和控制电力系统。
高、低压配电柜的应用场景高、低压配电柜在电力系统中有广泛的应用，特别是在大型工业和商业场所。
以下是高、低压配电柜应用的几个典型场景：1. 工业领域在工业领域，高、低压配电柜通常被用于大型机器设备的控制和保护，例如：机床、风力发电设备、电力发电设备等。
(完整版)高低压配电柜知识简介

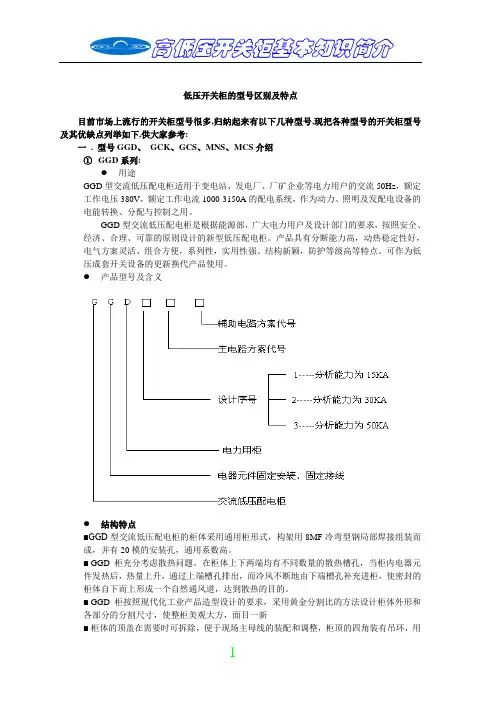

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
高低压配电柜基础知识
高低压配电柜基础知识
高低压配电柜基础知识
高低压配电柜是电力网络中用于调节及分配电压，并存放控制、保护及测试设
备的电能装置箱，它是传统和智能电力系统的重要组成部分。
高低压配电柜的分类主要有半控制的配电柜以及智能的配电柜。
半控制的配电柜运用自身控制系统进行电压变换、调压和调流开关操作，而智能的配电柜则使用自身的控制技术具有多台配电柜的同步控制功能，可实现自动调压、调流功能，适用于长距离及多终端分配电源。
配电柜的安装应注意，跟踪地面应水平平整，防止安装和维护时发生沉陷破损；安装完毕后，应进行水封试验和接地电阻试验，测量结果应符合国家相关标准。
此外，在配电柜的安全保护方面，安装的时候，应注重升压装置的安全措施，加之安装操作者的操作熟练度，以确保安全有效的安装运行状态。
高低压配电柜的制造和安装都要求极其的严格，它的理论依据和技术支持都必
须进行详细的梳理和深入的分析，以确保产品的安全可靠，达到设计规范要求，确保安全运行。
在工程建设、安装、技术调试及维保等过程中，也要求工作人员有足够的经验和技术，例如高等级的电技能，知晓设备的使用及管理规定等，以确保高低压配电柜的正常使用。
高低压配电柜知识简介要点
高低压配电柜知识简介要点高低压配电柜是一个非常重要的电力设备，用于配电和控制各种电气设备。
本文将介绍高低压配电柜的相关知识要点。
什么是高低压配电柜？高低压配电柜是一种集电力出线、分配、控制、保护和测量于一体的配电设备。
它主要用于工业和民用建筑物中的电力系统，对电源进行管理和控制。
高低压配电柜有许多不同的类型和规格，对其应用领域和使用要求有着不同的需求。
其基本结构包括组合式电器、断路器、接触器、保险丝和仪器及仪表等。
高低压配电柜的作用高低压配电柜的作用主要是两个方面：1.配电：高低压配电柜作为电气系统的起始和终止点，将电力送入不同的电气设备中。
2.控制：高低压配电柜可以控制电力系统的工作状态、调整电气设备的工作参数和保护电气设备的安全。
高低压配电柜的特点高低压配电柜在电力系统中有很多特点，以下是其中的一些：1.安全性：高低压配电柜使用前需要进行严格的检查和测试，以确保其安全性。
2.准确性：高低压配电柜的仪器及仪表可以实时检测电气设备的电流、电压、频率等参数。
3.稳定性：高低压配电柜的组合式电器、断路器、接触器等组件都有很好的耐久性和可靠性。
4.灵活性：高低压配电柜可以根据电力需求进行灵活的扩展，满足不同的工业和民用电气系统的需求。
高低压配电柜的使用场景高低压配电柜主要应用于下列场景：1.工业制造：高低压配电柜可以广泛应用于厂房、车间等场合，控制各种电动机、空调设备等电气设备。
2.住宅区：高低压配电柜可以对住宅区及小区的电能分配和控制。
3.商业建筑：高低压配电柜也可以为商业建筑，如商场、停车场、酒店等提供配电和控制服务。
高低压配电柜的技术应用随着科技的不断发展，高低压配电柜在技术上也有了很大的提升。
以下是一些高低压配电柜技术应用：1.智能控制：高低压配电柜中的仪器和仪表可以与计算机联通，实现智能控制。
2.远程控制：高低压配电柜可以通过网络，实现远程控制和监控。
3.节能措施：高低压配电柜可以通过选用高效能的设备，实现节能的措施。
高压低压配电柜的电气安全知识普及
高压低压配电柜的电气安全知识普及高压低压配电柜作为企业和工厂中电力供应的重要设备，其电气安全知识的普及和应用至关重要。
本篇文章将从电气安全的角度，介绍高压低压配电柜的相关知识，以提高人们对电气安全的认识和应对能力。
一、高压低压配电柜的基本概念和结构高压低压配电柜是用来控制和分配电能的设备，一般用于将输送到企业或工厂的高压电能转换成低压电能，并通过配电柜将低压电能供应给各个电气设备和用电设备。
高压低压配电柜一般由外壳、断路器、开关、仪表、保护装置等组成。
二、高压低压配电柜的主要危险和预防措施1. 电弧产生的危害和防护电弧是高压低压配电柜中常见的危险源之一。
当电弧产生时，会产生高温、压力、光辐射等对人体造成伤害。
因此，需要采取一些预防措施来防止电弧事故的发生，如安装电弧探测器、使用防护面板和耐火材料等。
2. 漏电和绝缘的检测和保护漏电和绝缘问题也是高压低压配电柜安全性的重要考虑因素。
在使用和维护过程中，应定期检测和测试设备的绝缘性能和漏电情况，并及时进行维修和保养，确保设备正常运行，减少漏电和绝缘故障的发生。
3. 过载和短路的保护过载和短路是高压低压配电柜运行过程中常见的问题，往往会导致设备损坏和火灾事故。
因此，在设计和使用配电柜时，应考虑到过载和短路的保护措施，如安装过载保护器和短路保护器，并定期检查其工作状态和及时更换。
三、高压低压配电柜的安全操作规程为了保证高压低压配电柜的安全运行和人员的生命财产安全，需要制定一套严格的安全操作规程，包括以下几个方面。
1. 操作人员的资质和培训只有经过专门培训和具备相应资质的人员才能操作和维护配电柜。
操作人员应当掌握电气基础知识、安全操作规程，并能熟练操作和应急处理。
2. 安全用电在使用配电柜供电的过程中，需要正确选择和调整电气设备的额定电压和电流，防止过载和短路的发生。
同时，应合理布线和隔离，确保安全用电。
3. 定期检查和维护配电柜需要定期进行检查和维护，包括设备的绝缘性能、接线的紧固程度、保护装置的运行状态等。
高低压开关柜基础知识
高低压开关柜基础知识PXJC－2011培训教材真空开关柜基础知识在实际使用中多将真空断路器装入金属柜内，构成高压开关柜。
开关柜中除了断路器之外，还要安装起隔离电路作用的隔离开关、起安全保障作用的接地开关、起测量或保护作用的电流互感器和电压互感器、起过电压保护作用的避雷器或RC吸收器，而且还要安装继电保护用的二次回路元件和线路，引接电缆或架空线都可以进入柜内，使开关柜成为一个有相对独立组合功能的配电装置。
在发电厂的开关站、输电线路的变电站、接受电能的用户终端变电所中，都大量采用各种开关柜。
大约在10年之前，装有少油断路器的开关柜在全国几乎占居垄断地位，但随着真空断路器的兴起，少油开关拒逐步退居其次。
自1993年提出"无油化改造"要求以来，更助长了这一趋势，有的省市甚至明令禁止在城市电网及重要用户的所、站建设中继续使用少油开关拒，而旧站则逐步用真空开关柜来取代少油开关柜。
目前我国真空开关柜方面的技术标准有：GB3906-91 3～35kV交流金属封闭开关设备DL404-91 户内交流高压开关柜订货技术条件开关拒的技术参数与断路器技术参数相仿，根据所装断路器的参数而定，唯一不同的是，开关拒额定电流根据主回路中各电器元件（例如隔离开关，或电流互感器）的最小额定电流取值。
２.高压真空开关拒的类型高压真空开关柜，可有三种分类方式，每一类又有若干个基本类型，它们各有自己的特点。
详见表１。
表１：常见高压真空开关柜结构特点半封闭型开关柜(如GG-1A(F)Z)(见图一)和箱式开关拒(如XGN和GGXZ) (见图二)都属于固定式，而间隔式(如JYN型)和铠装式开关拒(KYN型)都属于移开式的(JYN型、KYN型等其他相关开关柜的外型图请参阅我公司产品样本和网站上的具体说明)。
在移开式开关柜中，近年来从国外引进一种称作中置柜的，其移开部件（俗称手车）更加小巧，高度降低，几乎是将真空断路器的底座添些部件就作为手车。
高低压柜基础介绍
四、配电设备
配电箱
四、配电设备
配电箱 1、开关应安装 牢固，便于操作 和维护 2、落地安装的 地面应平整，并 高出地面，附近 不得有杂物 3、工艺要扎实， 避免连接头过热 烧坏 4、开关，接触 器等设备应动作 灵敏，接触出头 可靠
四、配电设备
配电箱----常用设备
五、低压接地
低压系统接地型式（GB14050-2008）
建筑安装工程分类
如果把建筑比作一个人
建筑——身材、体态、风格 工艺——职业 结构——骨骼 强电——血液循环系统 弱电——神经系统 给排水——泌尿系统 暖通——呼吸系统
一个健康的人缺一不可，一个现代化的 建筑也是缺一不可。
建筑供配电工程示意
低压配电柜
出线配电箱
高压配电柜
TN-S、TN-C、TN-C-S、TT、IT五种 低压系统接地型式以拉丁字母作代号，其意义如下： 第一字母表示电力系统的对地关系 T-----一点接地 I-----所有带电部分与地绝缘，或一点经阻抗接地 第二字母表示电气装置的外露可导电部分对地关系 T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关 N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地 点通常就是中性点） 如果后面还有字母，这个字母表示中性线和保护线的组合 S-----中性线和保护线是分开的 C-----中性线和保护线是合一的（PEN线）
时保护定值，此保护为短路保护！
3.时限保护 ：为过负荷保护，保护时间一般为600S~800S 4.反时限保护 :故障电流越大 保护时间越短
5.单相接地保护：根据电压和电流方向判断线路故障
七、电气保护
低压保护的重要性
高低压开关柜基础知识
1. 在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开2. 有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地3. 严禁将电流回路断开，为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线4. 严格防止电压互感器二次回路短路或接地，应使用绝缘工具、戴绝缘手套5. 在进行二次回路通电试验时，应断开二次回路，并取下一次熔断器6. 检查断电保护和二次回路的工作人员，未经值班人员许可，不准进行任何倒闸操作
结构特点
1. 柜体宽敞，内部空间大，间隙合理2. 零部件通用性强，适用性好，标准化程度高3. 各功能室相互隔离，如母线室、电器室、电缆室等4. 设有防护等级，如IP30、IP40等，可根据环境要求选择5. 可根据需求进行拼装、组合，灵活性强
主要组成
1. 柜体：由壳体、电器元件（包括绝缘件）、各种机构、二次端子及连线等组成2. 断路器：用于电路的通断和保护3. 一次电器元件：如高压断路器、高压接触器、高压熔断器等4. 二次元器件：如继电器、电度表、电流表、电压表、功率表等定义
高低压开关柜是接高压或低压线缆的设备，用于电力系统的发电、输电、配电、电能转换和消耗中的通断、控制或保护。
分类
1. 低压抽出式开关柜2. 交流低压配电柜3. 金属铠装移开式开关柜4. 低压固定分隔式开关柜5. 高压电容器柜6. 高压开关柜
用途
1. 保障用电安全2. 适用于变电站、发电厂、厂矿企业等电力用户的配电系统3. 作为动力、照明及发配电设备的电能转换、分配与控制之用
高、低压开关柜培训资料
05 开关柜发展趋势与展望
开关柜技术的发展趋势
智能化
随着物联网、大数据和人工智能等技术的发展，开关柜将逐渐实 现智能化，具备远程监控、故障诊断和自动控制等功能。
紧凑化
为了满足电力系统的紧凑化需求，开关柜将进一步减小体积，优化 结构，提高集成度。
02 高压开关柜操作与维护
高压开关柜操作规程
01
02
03
操作前准备
确保高压开关柜的操作环 境安全，检查开关柜的外 观和仪表是否正常，确认 操作人员的资格和授权。
操作步骤
按照规定的操作顺序，依 次进行断路器合闸、分闸 等操作，并注意观察仪表 和指示灯的变化。
操作后检查
确认断路器是否正常工作， 检查仪表和指示灯是否正 常，记录操作过程和结果。
操作后检查
操作完成后，检查开关柜是否正常 工作，仪表和指示灯是否正常显示， 确保无异常情况。
低压开关柜日常维护
清洁
定期对低压开关柜进行清洁，保 持柜体和内部元件的清洁，防止 灰尘和杂物影响设备的正常运行。
检查
定期对低压开关柜进行检查，包 括检查仪表和指示灯是否正常， 检查接线是否紧固，检查元件是
否有异常情况等。
环保化
随着环保意识的提高，开关柜将采用环保材料和低能耗设计，降低 对环境的影响。
开关柜在电力系统中的应用展望
1 2 3
分布式电源接入
随着可再生能源的发展，分布式电源将大量接入 电力系统，开关柜将成为安全、可靠、灵活的接 入解决方案。
智能电网建设
智能电网是未来电力系统的发展方向，开关柜作 为电网基础设施的重要组CHING
电力行业-高低压开关柜基本知识简介(doc-29)
电力行业-高低压开关柜基本知识简介随着电力行业的发展，高低压开关柜的应用越来越广泛，成为电力系统中不可或缺的装置。
作为电路保护和控制的设备，高低压开关柜在电力系统中起到了重要的作用。
本文将介绍高低压开关柜基本知识。
一、高低压开关柜介绍高低压开关柜是电力系统中负责将电力设备与电网相连的关键设备，是一种集控制、测量、保护、传输等多种功能于一身的专业装置。
它是电力系统中的关键装置之一，主要用于电网中的负荷开关、分支接线、电力测量、电力保护等方面。
高压开关柜一般用于10KV及以上的电力系统，而低压开关柜则用于380V以下的电器系统。
高低压开关柜常用于工矿企业、变电站、公用事业、住宅小区等场所。
二、高低压开关柜的分类高低压开关柜有多种分类方法，以下为常见的分类方法：1. 按功能分类高低压开关柜按照其功能可以分为保护柜、控制柜、电源柜、补偿柜、移相柜等几种。
2. 按电压等级分类高低压开关柜根据其电压等级可分为高压开关柜、中压开关柜和低压开关柜三类。
3. 按结构分类高低压开关柜按照其结构可以分为固定式开关柜和可移动式开关柜两种。
三、高低压开关柜的组成一般来讲，高低压开关柜由外壳、仪表、控制设备、负荷切断器、自动保护器、锁定装置、熔断器、遮蔽装置等多种部件组成。
1. 外壳外壳是高低压开关柜的主要组成部分之一，它是完成各种控制、保护任务的基础，同时还起到保护和隔离设备的安全作用。
2. 仪表高低压开关柜中的仪表用于测量各种电气参数，如电压、电流、功率因数等，并将测得的数据反馈给控制系统。
3. 控制设备控制设备用于控制和调节高低压开关柜的各种功能，如分闸、合闸、控制开关等。
4. 负荷切断器负荷切断器是高低压开关柜的重要部件之一，用于保护设备和线路，具有较高的断路容量和切断能力。
5. 自动保护器自动保护器是高低压开关柜中的重要保护措施之一，它能够自动检测各种故障，并进行相应的处理，保证设备正常运行。
6. 锁定装置锁定装置是为了防止误操作而设立的，它可以固定开关在分开或合上的状态，防止错误操作造成设备损坏。
电力行业高低压开关柜基本知识简介
电力行业高低压开关柜基本知识简介电力行业是一个非常重要的行业，在现代社会中，电力的应用已经无处不在。
高低压开关柜作为电力系统中的重要组成部分，其作用不可忽视。
一、高低压开关柜的基本概念开关柜是电气设备中一种常见的组合式装置。
它是由各种电器元件通过金属导轨连接，在一个封闭的箱体内组合而成的。
高低压开关柜是指能够承受高电压或低电压电流的开关柜。
高压开关柜带有绝缘功能，通常承受10千伏以上电压，用于变电站和配电所等场所。
低压开关柜一般用于承受1千伏以下的电压，用于工厂、商店、医院等地方。
二、高低压开关柜的分类1、按用途分类：工频开关柜、滤波开关柜、应急开关柜、补偿开关柜等。
2、按安装方式分类：固定式开关柜、可拆式开关柜、嵌入式开关柜等。
3、按功能分类：配电开关柜、控制开关柜、操作开关柜等。
4、按电器元件分类：空气开关柜、真空开关柜、气体灭弧开关柜等。
5、按结构分类：单柜开关柜、双柜开关柜、组合开关柜等。
三、高低压开关柜的主要组成部分1、主回路：电力系统的主要部分，由接触器、隔离开关、断路器等组成。
2、辅助回路：用于控制主回路的开关，包括定位控制、接地、保护等。
3、绝缘材料：被用于保障开关柜中电气元件与金属外壳之间的绝缘。
4、金属外壳：开关柜的外部部分。
四、高低压开关柜的维护和保养1、定期巡视：每月对开关柜的外观状况进行检查，定期用软刷进行清洁。
2、检查接线：开关柜内部的接线必须保证松动、腐蚀、电弧痕迹等情况。
如发现问题应及时处理。
3、检查绝缘：每年检查一次绝缘状况，如发现问题，应及时修复或更换。
4、定期维护：每半年对开关柜进行全面的检修和维护。
五、高低压开关柜的安全事项1、使用前要检查开关柜的绝缘状况以及接线是否牢固。
2、使用过程中不能带带手套或衣物触碰开关柜内部元件。
3、严禁操作人员对开关柜任何元器件的改动和修改。
4、操作人员必须具有一定的电器基础知识和安全意识。
5、操作人员必须遵守开关柜的相关使用规定，定期对开关柜进行检查和维护。
高、低压配电柜基础知识
高、低压配电柜基础知识1. 啥是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直截了当接地的爱护系统，称为爱护接地系统，也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的爱护系统，称作接零爱护系统，用TN 表示。
IT 方式是电源侧没有工作接地，或通过高阻抗接地。
负载侧电气设备举行接地爱护的爱护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为普通的电力负荷。
4. 啥是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮非常强温度非常高。
5. 啥是变电所？答：是担负着从电力系统同意电能，通过变压（升压或落压），然后再配电的任务的供电枢纽。
6. 啥是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
答：要紧作用是变换电压，以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,能够减少线路损耗，提高送电经济性，达到远距离送电的目的，而落压则能满脚各级使用电压的用户需要。
8. 变压器各要紧参数是啥？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。
9. 啥叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10. 啥叫涡流？涡流的产生有哪些害处？答：当交流电流经过导线时，在导线身边会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，非常像水的旋涡，因此称作涡流。
高低压配电柜知识简介
高低压配电柜知识简介目录一、高低压配电柜概述 (2)1.1 高低压配电柜定义 (2)1.2 功能与重要性 (3)二、高低压配电柜基本结构 (4)2.1 总体结构 (5)2.2 组成部分介绍 (6)2.2.1 输入电路 (7)2.2.2 输出电路 (8)2.2.3 控制电路 (9)2.2.4 保护装置 (10)三、高低压配电柜工作原理 (11)3.1 高压配电柜工作原理 (12)3.2 低压配电柜工作原理 (13)四、高低压配电柜类型及应用 (15)4.1 高压配电柜类型 (16)4.2 低压配电柜类型 (18)4.3 应用领域 (18)五、高低压配电柜的安装与维护 (19)5.1 安装要求与步骤 (20)5.2 维护保养注意事项 (21)5.3 故障诊断与排除 (23)六、高低压配电柜的安全操作与使用注意事项 (24)6.1 安全操作规范 (25)6.2 使用注意事项 (26)6.3 应急处理措施 (27)七、高低压配电柜的发展趋势及前景展望 (28)7.1 发展趋势分析 (29)7.2 市场需求预测及挑战分析 (30)一、高低压配电柜概述高低压配电柜是电力系统中不可或缺的重要组成部分，它们负责将电能分配给各种电气设备和系统。
高低压配电柜的主要功能包括安全、高效地控制和保护电力传输和分配过程中的电流、电压和温度等参数。
高低压配电柜的设计和制造必须符合严格的安全标准和规定，以确保在恶劣的环境条件下也能可靠运行。
配电柜还具备一定的智能化功能，如远程监控、故障诊断和自动保护等，这些功能大大提高了电力系统的运行效率和安全性。
在实际应用中，高低压配电柜需要根据具体的电力需求和系统配置进行设计和选择。
合理的选择和使用高低压配电柜，不仅可以提高电力系统的稳定性和可靠性，还可以降低能源消耗和维护成本，对于保障整个电力系统的安全和经济运行具有重要意义。
1.1 高低压配电柜定义高低压配电柜，又称为高压配电柜和低压配电柜，是用于电力系统中进行电气控制、保护和分配电能的设备。
高低压配电柜基础知识
高低压配电柜基础知识
低压配电设备主要产品有哪些？
低压配电屏、开关柜、开关板、照明箱、动力箱和电动机控制中心
电控设备和配电设备产品的主要区别？
电控设备功能以控制为主，配电设备的功能则以传输为主。
影响触电对人体危害程度的因素有哪些？
电流的大小、电流的持续时间、电流的流经途径、人体的电阻及电流的频率等因素。
触电的类型？
直接触电、间接触电、感应电压电击、雷电电击、静电电击。
在电气设备工作，保证安全的组织措施有哪些？
工作票制度、操作票制度、清查现场和全面交底制度、工作许可制度、工作监护制、工作间断和工作转移制度和工作终结和送电制度。
变电站（所）常用直流电源有哪些？
蓄电池、硅流和电容储能。
哪些电气设备必须进行接地或接零保护？
①、发电机、变压器、电动机、高低压电器和照明器具的底座和外壳；②、互感器的二次线圈；③、配电盘和控制盘的框架；④、电动设备的传动装置；⑤、屋内外配电装置的金属架构，混凝土架和金属围栏；⑥、电缆头和电缆盒外壳，电缆外皮与穿线钢管；⑦、电力线路的杆塔和装在配电线路电杆上的开关设备及电容器。
高压设备发生接地故障时，人体接地点的安全距离是多少？
室内应大于4 m，室外应大8 m。
成套电气高低压开关柜知识
解决方案：加强材料检验、提高加工精度、加强装配过程监控、规范电缆 连接和接地等 注意事项：加强与设计部门的沟通、严格按照施工规范进行安装、加强验 收环节等
06
高低压开关柜的运 行与维护
运行环境要求与注意事项
温度要求：高低 压开关柜运行时， 应保持室内温度 在规定范围内， 避免过热或过冷。
高低压开关柜的优势：具有较高的电气性能和机械强度，能够承受较大的电流和电压；具有较高的可靠 性和稳定性，能够保证设备的正常运行；具有较高的灵活性和可扩展性，能够适应不同的应用场景和需 求。
高低压开关柜的适用范围：适用于各种高低压配电系统，如电力系统、工业自动化系统、楼宇自动化系统等；适 用于各种电压等级和电流等级的设备，如电动机、变压器、发电机等。
安装调试与验收标准
安装前的准备工 作：检查设备、 工具、材料等是 否齐全、合格
安装过程中的注 意事项：按照图 纸和规范进行安 装，确保设备稳 定、安全
调试过程中的要 求：对设备进行 调试，确保各项 功能正常
验收标准：按照 相关标准和规范 进行验收，确保 设备符合要求
常见问题及解决方案
制造过程中常见问题：材料选择不当、加工精度不足、装配错误等
• 高低压开关柜的选型： a. 根据使用环境选择合适的开关柜类型 b. 根据实际需求 选择合适的开关柜尺寸和规格 c. 考虑开关柜的电气性能和机械性能要求 d. 考虑 开关柜的安装和维护方便性
• a. 根据使用环境选择合适的开关柜类型 • b. 根据实际需求选择合适的开关柜尺寸和规格 • c. 考虑开关柜的电气性能和机械性能要求 • d. 考虑开关柜的安装和维护方便性
布置开关柜的位置和结构，确保其具有良好的通风、 散热和操作维护性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高、低压柜知识问答1. 什么是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
IT 方式是电源侧没有工作接地，或经过高阻抗接地。
负载侧电气设备进行接地保护的保护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？答：一级负荷：中断将造成人身伤亡者；或政治、经济上将造成重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。
4. 什么是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。
5. 什么是变电所？答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。
6. 什么是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
7. 在电力系统中主要作用是什么？答：主要作用是变换电压，以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。
8. 变压器各主要参数是什么？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。
9. 什么叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10. 什么叫涡流？涡流的产生有哪些害处？答：当交流电流通过导线时，在导线周围会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，很像水的旋涡，所以称作涡流。
涡流不但会白白损耗电能，使用电设备效率降低，而且会造成用电器（如变压器铁芯）发热，严重时将影响设备正常运行。
11. 二次回路的定义和分类是什么？答：二次回路用于监视测量仪表，控制操作信号，继电器和自动装置的全部低压回路均称二次回路，二次回路依电源及用途可分为：（1 ）电流回路；（2 ）电压回路；（3 ）操作回路；（4 ）信号回路。
12. 常见笼型异步电动机减压起动方法有哪些？答：（1 ）三相电阻减压起动。
（2 ）电抗器减压起动。
（3 ）自耦变压器减压起动。
（4 ）星三角减压起动。
（5 ）延边三角形减压起动。
13. 变压器并列运行应满足什么条件？答：变比相等、连接组别相同、短路电压相同三个条件。
14. 测量高压电压和大电流为什么使用互感器？答：（1 ）扩大了仪表的使用范围。
只要用不同的变压比和变流比的互感器与满度电压是100V 的电压表和满度电流为5A 的电流表配合使用，就可以测量各种电压和电流。
（2 ）使仪表、继电器的规格统一、易于标准化、大批量生产。
（3 ）使用互感器作为一次电路与二次电路的中间元件，隔离了高电压的危险，也防止了二次电路故障对一次电路的影响。
15. 什么是开关设备?答：主要用于发电,输电,配电,和电能转换有关的开关电器以及这些开关电器相关联的控制,检测,保护及调节设备的组合的统称.16. 什么是控制设备?答：主要用来控制受电设备的开关电器以及这些开关电器相关联的控制,检测,保护及调节设备的组合的统称。
17. 什么是过电流?答：超过额定电流的任何电。
18. 电流是如何形成的?答：导体中的自由电子在电场力作用下作规则的定向移动,就形成电流。
19.电能质量的指标有哪几项？20.答：电压偏差、电压波动与闪变、电压正弦波畸变率、频率偏差。
21.20. 高压电器必须满足条件是？22.答：A. 绝缘安全可靠；23. B. 在额定电流下长期运行且有一定的短时过载能力；24. C. 能承载短路电流的热效应和电动力效应而不损坏；25. D. 开关电器能安全可靠关合开断规定的电流；26. E. 户外的应承受一定的自然灾害。
27.21. 高压电器必须满足工作场所是？28.答：A. 额定电压；29. B. 最高工作电压；30. C. 额定电流；31. D. 额定短路开断电流；32. E. 短时耐受电流及峰值耐受电流。
33.22. 高压断路器的基本要求？34.答：A. 工作可靠；；35. B. 具有足够的断路能力36. C. 具有尽可能短的切断时间；37. D. 结构简单、价格低廉。
38.23. 隔离开关的用途？39.答：A. 将电气设备与带电的电网隔离；40. B. 改变运行方式；41. C. 接同和断开小电流电路。
42.24. 什么是母线？43.答：在发电厂和变电所的各级电压配电装置中，将发动机、变压器与各种电器连接的导线称为母线。
44.25. 母线的分类？45.答：软母线（多用于电压较高户外配电室）和硬母线（低压的互内外配电装置）。
46.26. 母线的材质？47.答：铜母线、铝母线和钢母线。
48.27. 母线着色的意义？49.答：可以增加辐射能力，利于散热，着色后允许负荷电流提高12~15%。
50.28. 熔断器的主要技术参数？51.答：A. 额定电压；52. B. 额定电流；53. C. 分断能力；54. D. 融化特性；55. E. 过电压。
56.29. 低压配电设备主要产品有哪些？57.答：低压配电屏、开关柜、开关板、照明箱、动力箱和电动机控制中心。
58.30. 什么是高峰负荷？什么是低谷负荷？什么是平均负荷？59.答：高峰负荷是指电网和用户在一天时间内所发生的最大负荷值。
低谷负荷是指电网和用户在一天时间内所发生的用量最少的一点的小时平均电量。
平均负荷是指电网和用户在一段确定时间阶段的平均小时用电量。
60.31. 我国电力系统三相中性点运行方式有几种？61.答：一、中性点不接地（绝缘）的三相系统；62.二、中性点经消弧线圈接地的三相系统；63.三、中性点直接接地的三相系统。
64.32. 使用电流互感器注意事项？65.答：1. 工作时其二次侧不得开路；66. 2. 其二次侧有一端必须接地；67. 3. 连接时要注意其端子的极性。
68.33. 使用电压互感器注意事项？69.答：1. 工作时其二次侧不得短路；70. 2. 其二次侧有一端必须接地；71. 3. 连接时要注意其端子的极性。
72.34. 绘制、识读电气控制线路原理图的原则是什么？73.答：A. 原理图一般分电源电路、主电路、控制电路、信号电路及照明电路绘制。
74. B. 原理图中，各电器触头位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触头的常态位置出发。
75. C. 原理图中，各电器元件不画实际的外形图，而采用国家规定的统一国标符号画出。
76. D. 原理图中，各电器元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
77. E. 原理图中，对有直接电联系的交叉导线连接点，要用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。
35. 什么是电流保护，动作原理如何？答：当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过电流保护，过电流保护的动作电流是按最大负荷电流来考虑的，其选择是靠阶梯形的时限来配合的。
36. 电控设备和配电设备产品的主要区别？答：电控设备功能以控制为主，配电设备的功能则以传输为主。
37. 国产电控设备产品的外部设计多采用？答：控制屏、控制柜、控制箱和控制台等形式。
38. 国产配电设备产品的外部设计多采用？答：前面板式、柜式和箱式，也以户内型、固定式和元件固定装配为主，部分产品采用抽屉式柜。
39. 送电电路？答：架设在发电厂升压变电所与地区变电所之间的线路以及地区变电所之间的线路，是专用于输送电能的线路。
40. 配电电路？答：从地区变电所到用电单位变电所或城市、乡镇供电线路，是用于分配电能的线路。
41. 电力线路按架设方式可分为？答：架空电力线路和电缆线路。
42. 什么是继电保护装置？答：能反应电力系统中电气设备故障或不正常的工作情况，而作用于开关跳闸或发出信号的装置。
43. 常用的继电器有哪几种？答：电流继电器、电压继电器、信号继电器、时间继电器、中间继电器、差动继电器和瓦斯继电器等。
44. 变压器的保护装置有几种？答：过流保护、电流速断保护、差动保护和瓦斯保护。
45. 对继电保护的要求是什么？答：为了能正确无误又迅速切除故障，要求继电保护具有足够的选择性、快速性、灵敏性和可靠性。
46. 中小型变配电所的继电保护有哪些？答：A过电流保护；B电流速断保护；C限时电流速断保护；D低电压保护。
47. 变配电所监控系统分类？答：人工监控、远动装置的自动监控和微型机自动监控。
48. 微型机自动监控的优点？答：装置体积小、可靠性高、具有对信息进行存储、记忆、运算和逻辑判断等功能，并可对数据作采集、处理、打印和屏幕显示。
49. 何谓过电压？答：把对绝缘有危险的电压统称为过电压。
50. 根据作用和要求不同电气实验的分类？答：可分为绝缘实验和特性实验。
51. 影响触电对人体危害程度的因素有哪些？答：电流的大小、电流的持续时间、电流的流经途径、人体的电阻及电流的频率等因素。
52. 触电的类型？答：直接触电、间接触电、感应电压电击、雷电电击、静电电击。
53. 在电气设备工作，保证安全的组织措施有哪些？答：工作票制度、操作票制度、清查现场和全面交底制度、工作许可制度、工作监护制、工作间断和工作转移制度和工作终结和送电制度。
54. 直流系统在变电所中起作什么作用？答：直流系统在变电所中为控制信号、继电保护、自动装置及事故照明等提供可靠的直流电源，还为操作提供可靠的操作电源。
直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。
55. 变电站（所）常用直流电源有哪些？答: 蓄电池、硅流和电容储能。
56. 什么是相序？答: 就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序57. 高压设备发生接地故障时，人体接地点的安全距离是多少？答: 室内应大于4 m，室外应大8 m。
58. 哪些电气设备必须进行接地或接零保护？答：①、发电机、变压器、电动机、高低压电器和照明器具的底座和外壳；②、互感器的二次线圈；③、配电盘和控制盘的框架；④、电动设备的传动装置；⑤、屋内外配电装置的金属架构，混凝土架和金属围栏；⑥、电缆头和电缆盒外壳，电缆外皮与穿线钢管；⑦、电力线路的杆塔和装在配电线路电杆上的开关设备及电容器。
