未注形位公差的公差值及确定方法
一般公差 未注尺寸及几何公差的规定
版本记录1 目的根据公司产品图样的实际情况及加工成本对未注的一般公差进行规定，以有效控制产品的质量，统一产品的生产、检验标准，确保产品符合设计要求。
2 适用范围本标准适用于公司所有电扶梯产品图样，以及本公司加工和委外加工成品、半成品，外购来料，产品之检验。
3 职责无4 定义4.1一般公差1) 未注公差的线性和角度尺寸公差主要有：a. 线性尺寸，包括外尺寸、内尺寸、阶梯尺寸、直径、半径、倒圆半径和倒角高度b. 角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90º）2) 未注公差的几何公差主要有：a. 形状公差，包括直线度、平面度b. 位置公差，包括垂直度、对称度、圆跳动等4.2参考标准GB/T1800.1-2009（产品几何技术规范极限与配合第1部分：公差、偏差和配合的基础）GB/T1800.2-2009（产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表）GB/T1804-2000（一般公差未注公差的线性和角度尺寸的公差）GB/T15055-2007（冲压件未注公差尺寸极限偏差）GBT13914-2013（冲压件尺寸公差）GBT13915-2013（冲压件角度公差）GB/T13916-2013（冲压件形状与位置未注公差）GB/T1184-1996 (形状与位置公差未注公差值)GB/T6414-1999 (铸件尺寸公差与机械加工余量)GB/T19804-2005（焊接结构的一般尺寸公差和形位公差）GB/T6403.4-2008(零件倒圆与倒角)JB/T4129-1999（冲压件毛刺高度）GBT 3672.1-2002-(橡胶制品的公差第1部分尺寸公差)GBT 14486-2008-(塑料模塑件尺寸公差)5 线性和角度未注公差5.1各种不同加工方法的线性尺寸公差5.1.1 各种不同的加工方法所对应的尺寸公差等级分类按GB/T1804-2000- m、c、v级的规定，见表一，设计、检验均以此为依据。

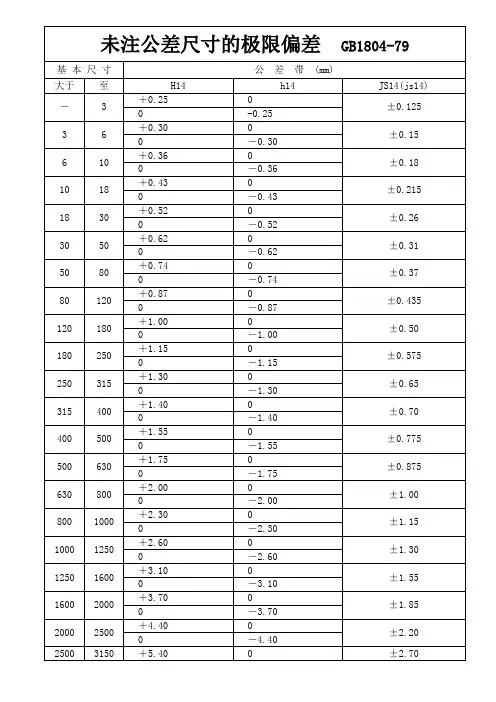

未注尺寸、形位公差的公差值
4.基本尺寸小于1mm时，H14至H18、h14至h18和JS14(js14)至JS18(js18)均不采用。
未注形位公差的公差值(GB/T1184—1996)
圆柱度
遵守
必须在最大实体边界之内，可充满整个尺寸公差带。当处处都为最大实体尺寸时，圆柱度误差为0
不遵守
由圆度、素线的直线度未注公差控制（限于用两点法测量）
ቤተ መጻሕፍቲ ባይዱ平行度
遵守
必须在最大实体边界之内，其未注公差值等于给出的尺寸公差值或直线度和平面度未注公差值中的较大者
不遵守
由平面度、直线度未注公差值控制
垂直度
—
直线度、平面度
垂直度
对称度
圆跳动
基本长度
公差等级
基本长度
公差等级
基本长度
公差等级
公差等级
H
K
L
H
K
L
H
K
L
H
K
L
≤10
0.02
0.05
0.1
≤100
0.2
0.4
0.6
≤100
0.5
0.6
0.6
0.1
0.2
0.5
＞10～30
0.05
0.1
0.2
＞30～100
0.1
0.2
0.4
＞100～300
0.2
0.4
0
－1.40
400
500
＋1.55
0
±0.775
形位公差的选择及未注形位公差值的规定
二、几何公差基准的选择
1、基准统一原则，即设计基准、定位基 准和装配基准为同一要素。
轴颈的圆柱度 和轴肩端面圆 跳动影响轴承 装配精度
设计、加工、 测量基准
几何公差基准的选择
2、选用三基面体系 时，应选对被测要 素影响最大或定位 最稳定的平面为第 一基准，依次选择 第二、第三基准。
三、公差原则的选择
公差原则
1
应用场合
示
例
独 立 原 则
尺寸 齿轮箱体孔的尺寸精度与 精度与几 两孔轴线的平行度；连杆活 何精度需 塞销孔的尺寸精度与圆柱度； 分别满足 滚动轴承内、外圈滚道的尺 要求
寸精度与形状的精度
公差原则的选择.1
公差原则
应用场合
示
例
独 立 原 则
滚筒类零件尺寸精度要求很 尺寸精 低，形状精度要求较高； 平板的形状精度要求很高， 度与几何 尺寸精度要求不高； 精度要求 冲模架的下模座尺寸精度要 相差较大 求不高，平行度要求较高； 通油孔的尺寸精度有一定要 求，形状精度无要求。
公差原则的选择.2
公差原则
应用场合
示
例
独 立 原 则
滚子链条套筒或滚子内、外 圆柱面的轴线同轴度与尺寸精度
尺寸精度 齿轮箱体孔的尺寸精度与孔 与几何精 轴线间的位置精度； 度无联系 发动机连杆上的尺寸精度与 孔轴线间的位置精度。
公差原则的选择.3
公差原则
应用场合
示
例
独 立 原 则
保证 导轨的形状精度要求严格，尺 运动精度 寸精度要求次高 保证 汽缸套的形状精度要求严格， 密封性 尺寸精度要求次高 凡未注尺寸公差与未注几何公 未注公差 差都采用独立原则，例如退刀槽 倒角、圆角等非功能要素
未注形位公差标准
一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000一、线性尺寸的极限偏差数值公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30-120 ＞120-400 ＞400-1000 ＞1000-2000精密 f ±0.05±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v ±0.5 ±1 ±1.5 ±2.5±4 ±6二、倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30精密 f ±0.2 ±0.5±1 ±2中等 m粗糙 e ±0.4 ±1 ±2±4最粗 v三、角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段＞10 ＞10-50 ＞50-120 ＞120-400 ＞400 精密 f ±1º±30′±20′±10′±5′中等 m粗糙 e ±1º30′±1º±30′ ±20′ ±10′最粗 v ±3º±2º±1º±30′±20′四、未注形位公差按GB/T1184-K1、直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10-30 ＞30-100 ＞100-300 ＞300-1000 ＞1000-3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.62、垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100-300 ＞300-1000 ＞1000-3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 23、对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100-300 ＞300-1000 ＞1000-3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24、圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.3五、表面粗糙度零件的表面都应该注明粗糙度的等级。
未注尺寸公差和未注形位公差
未注尺寸公差和未注形位公差一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000线性尺寸的极限偏差数值公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等 m粗糙e ±0.4 ±1 ±2 ±4最粗 v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密f ±1o ±30′ ±20′ ±10′ ±5′中等 m粗糙e ±1o30′ ±1o ±30′ ±20′ ±10′最粗v ±3o ±2o ±1o ±30′ ±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。
未注尺寸公差、未注形位公差及表面粗糙度
未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）（5）垂直度未注公差值（GB/T1184-1996）（mm）（6）对称度未注公差值（GB/T1184-1996）（mm）（7）圆跳动的未注公差值（GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。
（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。
四、表面粗糙度零件的表面都应该注明粗糙度的等级。
如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。
粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。
（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm)取样长度l(mm) 评定长度l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列（3）轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630注：尽量选择第1系列。
未注形位公差的公差值及确定方法GBT1184—1996
未注形位公差的公差值及确定方法标准：摘自GB/T1184—1996未注形位公差的公差值(GB/T1184—1996) 直线度、平面度垂 直 度 对 称 度 圆 跳 动 基本长度公差等级基本长度 公差等级 基本长度 公差等级 公差等级 HK L H K L H K L H K L ≤10 0.02 0.05 0.1≤100 0.2 0.4 0.6 ≤100 0.5 0.6 0.6 0.1 0.2 0.5＞10～30 0.05 0.10.2＞30～1000.10.2 0.4 ＞100～3000.20.4 0.8 ＞100～300 0.3 0.6 1 ＞100～300 0.5 0.6 1 ＞300～1000 0.30.6 1.2 ＞300～1 0000.4 0.8 1.5 ＞300～1 000 0.5 0.8 1.5 ＞1 000～3 0000.40.8 1.6 ＞1 000～3 0000.5 1 2 ＞1 000～3 000 0.5 1 2 公差项目 公 差 值圆度 等于给出的直径公差值，但不能大于径向圆跳动值圆柱度 不作规定。
圆柱度误差由圆度、直线度和相对应线的平行度误差等三部分组成，而其中每一项误差均由它们的注出公差或未注公差控制；如因功能原因，圆柱度应小于圆度、直线度和平行度的未注公差的综合反应，应在被测要素上按GB/T 1182注出圆柱度公差数值，有时由于配合要求也可采用包容要求平行度等于给出的尺寸公差值或是直线度和平面度未注公差值的较大者 同轴度 未作规定。
在极限状况下，同轴度的未注公差值可以和径向圆跳动的未注公差值相等项 目与自身尺寸公差的关系未注公差值的确定方法控制情况 是否遵守包注：线轮廓度、面轮廓度、倾斜度与位置度的未注公差值均未作具体规定。
未注形位公差标准
一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000一、线性尺寸的极限偏差数值公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30-120 ＞120-400 ＞400-1000 ＞1000-2000精密 f ±0.05±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v ±0.5 ±1 ±1.5 ±2.5±4 ±6二、倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30精密 f ±0.2 ±0.5±1 ±2中等 m粗糙 e ±0.4 ±1 ±2±4最粗 v三、角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段＞10 ＞10-50 ＞50-120 ＞120-400 ＞400 精密 f ±1º±30′±20′±10′±5′中等 m粗糙 e ±1º30′±1º±30′ ±20′ ±10′最粗 v ±3º±2º±1º±30′±20′四、未注形位公差按GB/T1184-K1、直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10-30 ＞30-100 ＞100-300 ＞300-1000 ＞1000-3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.62、垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100-300 ＞300-1000 ＞1000-3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 23、对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100-300 ＞300-1000 ＞1000-3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24、圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.3五、表面粗糙度零件的表面都应该注明粗糙度的等级。
未注形位公差的公差值及确定方法GBT1184—1996
未注形位公差的公差值及确定方法GBT1184—1996公差是机械制造中常用的概念，它是指零件尺寸的实际尺寸与设计尺寸之间允许的最大偏差范围。
在实际的生产过程中，公差通常由形位公差和尺寸公差组成。
而在GBT1184—1996标准中，未注形位公差时，公差值及确定方法是如何进行的呢？首先，未注形位公差是指零件在图纸上没有明确标注形位公差的情况下，公差的确定方法是根据部件的重要程度、使用要求以及工艺条件等因素综合考虑而确定的。
在GBT1184—1996标准中，通常会根据零件的功能、尺寸与公差对零件的精度和使用要求进行分析，综合考虑材料成本、加工难度等因素来确定公差的取值范围。
其次，在确定公差值时，首先需要根据设计要求和工艺要求来选择适当的公差等级。
公差等级一般分为IT01、IT0、IT1、IT2、IT3、IT4、IT5、IT6等级，其精度逐级提高，对应的公差范围也越小。
在选择公差等级时，需考虑零件的形状、大小、功能要求以及加工工艺等因素，综合评估确定合适的公差等级。
然后，确定公差值时，需根据零件的设计图纸以及相关标准规范进行分析。
在GBT1184—1996标准中，一般会根据零件的功能要求和设计要求，结合公差等级的要求来确定公差的取值范围。
对于不同类型的零件，其公差值的确定方法也会有所不同，需要根据具体情况进行综合考虑和分析。
最后，确定公差值时需要注意的是，公差的取值范围应该是合理的，既能够保证零件的功能要求和使用性能，又能够考虑到材料成本和加工难度等因素。
在实际的生产过程中，需要结合设计要求、工艺要求以及相关标准规范来合理确定公差值，确保零件的质量和精度满足设计要求。
总之，未注形位公差的公差值及确定方法在GBT1184—1996标准中有着明确的规定，需要根据零件的功能要求、使用要求，公差等级以及相关标准规范等因素进行综合考虑和分析，合理确定公差的取值范围。
通过科学合理的公差确定方法，可以有效地保证零件的质量和精度，提高产品的性能和可靠性。
未注形位公差的公差值及确定方法GBT1184—1996
0.6
0.6
0.1
0.2
0.5
＞10～30
0.05
0.1
0.2
＞30～100
0.1
0.2
0.4
＞100～300
0.2
0.4
0.8
＞100～300
0.3
0.6
1
＞100～300
0.5
0.6
1
＞300～1 000
0.3
0.6
1.2
＞300～1 000
0.4
0.8
1.5
＞300～1 000
0.5
0.8
圆柱度
遵守
必须在最大实体边界之内，可充满整个尺寸公差带。当处处都为最大实体尺寸时，圆柱度误差为0
不遵守
由圆度、素线的直线度未注公差控制（限于用两点法测量）
平行度
遵守
必须在最大实体边界之内，其未注公差值等于给出的尺寸公差值或直线度和平面度未注公差值中的较大者
不遵守
由平面度、直线度未注公差值控制
垂直度
—
圆跳动
—
—
由表未注形位公差的公差值选取
全跳动
不需给定未注公差值的形位公差
—
未给出。由相应的形状公差（如圆度、圆柱度）和位置公差（如同轴度）未注公差值控制
线轮廓度
—
未给出。由相应的定位、定形尺寸公差控制
注：线轮廓度、面轮廓度、倾斜度与位置度的未注公差值均未作具体规定。
1.5
＞1 000～3 000
0.4
0.8
1.6
＞1 000～3 000
0.5
1
2
＞1 000～3 000
0.5
1
2
形位公差与未注形位公差
名称：形状和位置公差标准：摘自GB/T1184—1996 直线度，平面度公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤100.2 0.4 0.8 1.2 2 3 5 8 12 20 30 60 >10～16 0.25 0.5 1 1.5 2.5 4 6 10 15 25 40 80 >16～25 0.3 0.6 1.2 2 3 5 8 12 20 30 50 100 >25～40 0.4 0.8 1.5 2.5 4 6 10 15 25 40 60 120 >40～63 0.5 1 2 3 5 8 12 20 30 50 80 150 >63～100 0.6 1.2 2.5 4 6 10 15 25 40 60 100 200 >100～160 0.8 1.5 3 5 8 12 20 30 50 80 120 250 >160～250 1 2 4 6 10 15 25 40 60 100 150 300 >250～400 1.2 2.5 5 8 12 20 30 50 80 120 200 400 >400～630 1.5 3 6 10 15 25 40 60 100 150 250 500 >630～1000 2 4 8 12 20 30 50 80 120 200 300 600 >1000～1600 2.5 5 10 15 25 40 60 100 150 250 400 800 >1600～2500 3 6 12 20 30 50 80 120 200 300 500 1000 >2500～4000 4 8 15 25 40 60 100 150 250 400 600 1200 >4000～6300 5 10 20 30 50 80 120 200 300 500 800 1500 >6300～10000 6 12 25 40 60 100 150 250 400 600 1000 2000圆度，圆柱度公差(μm)主参数L(mm)精度等级0 1 2 3 4 5 6 7 8 9 10 11 12≤30.1 0.2 0.3 0.5 0.8 1.2 2 3 4 6 10 14 25 >3～6 0.1 0.2 0.4 0.6 1 1.5 2.5 4 5 8 12 18 30 >6～10 0.12 0.25 0.4 0.6 1 1.5 2.5 4 6 9 15 22 36 >10～18 0.15 0.25 0.5 0.8 1.2 2 3 5 8 11 18 27 43 >18～30 0.2 0.3 0.6 1 1.5 2.5 4 6 9 13 21 33 52 >30～50 0.25 0.4 0.6 1 1.5 2.5 4 7 11 16 25 39 62 >50～80 0.3 0.5 0.8 1.2 2 3 5 8 13 19 30 46 74 >80～120 0.4 0.6 1 1.5 2.5 4 6 10 15 22 35 54 87 >120～180 0.6 1 1.2 2 3.5 5 8 12 18 25 40 63 100 >180～250 0.8 1.2 2 3 4.5 7 10 14 20 29 46 72 115 >250～315 1 1.6 2.5 4 6 8 12 16 23 32 52 81 130 >315～400 1.2 2 3 5 7 9 13 18 25 36 57 89 140 >400～500 1.5 2.5 4 6 8 10 15 20 27 40 63 97 155平行度，垂直度，倾斜度公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤100.4 0.8 1.5 3 5 8 12 20 30 50 80 120 >10～16 0.5 1 2 4 6 10 15 25 40 60 100 150 >16～25 0.6 1.2 2.5 5 8 12 20 30 50 80 120 200 >25～40 0.8 1.5 3 6 10 15 25 40 60 100 150 250 >40～63 1 2 4 8 12 20 30 50 80 120 200 300 >63～100 1.2 2.5 5 10 15 25 40 60 100 150 250 400 >100～160 1.5 3 6 12 20 30 50 80 120 200 300 500>160～250 2 4 8 15 25 40 60 100 150 250 400 600 >250～400 2.5 5 10 20 30 50 80 120 200 300 500 800 >400～630 3 6 12 25 40 60 100 150 250 400 600 1000 >630～1000 4 8 15 30 50 80 120 200 300 500 800 1200 >1000～1600 5 10 20 40 60 100 150 250 400 600 1000 1500 >1600～2500 6 12 25 50 80 120 200 300 500 800 1200 2000 >2500～4000 8 15 30 60 100 150 250 400 600 1000 1500 2500 >4000～6300 10 20 40 80 120 200 300 500 800 1200 2000 3000 >6300～10000 12 25 50 100 150 250 400 600 1000 1500 2500 4000同轴度，对称度，园跳动和全跳动公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤10.4 0.6 1 1.5 2.5 4 6 10 15 25 40 60 >1～3 0.4 0.6 1 1.5 2.5 4 6 10 20 40 60 120>3～6 0.5 0.8 1.2 2 3 5 8 12 25 50 80 150 >6～10 0.6 1 1.5 2.5 4 6 10 15 30 60 100 200 >10～18 0.8 1.2 2 3 5 8 12 20 40 80 120 250 >18～30 1 1.5 2.5 4 6 10 15 25 50 100 150 300 >30～50 1.2 2 3 5 8 12 20 30 60 120 200 400 >50～120 1.5 2.5 4 6 10 15 25 40 80 150 250 500 >120～250 2 3 5 8 12 20 30 50 100 200 300 600 >250～500 2.5 4 6 10 15 25 40 60 120 250 400 800 >500～800 3 5 8 12 20 30 50 80 150 300 500 1000 >800～1250 4 6 10 15 25 40 60 100 200 400 600 1200 >1250～2000 5 8 12 20 30 50 80 120 250 500 800 1500 >2000～3150 6 10 15 25 40 60 100 150 300 600 1000 2000 >3150～5000 8 12 20 30 50 80 120 20 400 800 1200 2500 >5000～8000 10 15 25 40 60 100 150 250 500 1000 1500 3000 >8000～10000 12 20 30 50 80 120 200 300 600 1200 2000 4000名称：未注形位公差的公差值及确定方法标准：摘自GB/T1184—1996未注形位公差的公差值(GB/T1184—1996)未注公差值的确定方法。
未注尺寸公差和形位公差
0.13mm(0.005″)
3.4mm-6.6mm(9/64″-1/4″)
0.03mm(0.001″)
0.15mm(0.006″)
6.6mm-11.3mm(17/64″-7/16″)
0.05mm(0.002″)
0.18mm(0.007″)
11.3mm-19.3mm(29/64″-3/4″)
键槽两侧面相对于它地中心线地平行度在0.025mm（0.001″）之内.
6.3.圆角半径
键槽上地圆角半径最大为0.25mm（0.010″）.
7.倒圆角
在工程图纸上若注明倒圆角处也允许用倒棱角代替，例如：R0.050-0.070（可选择0.020-0.040X45º倒角），则落在半径极限区域内地任何轮廓线都是允许地.见图A1：齿根圆角处地允许倒角范围.
5.1.5.表1所列地孔公差，不可用于锥孔（锥孔公差参见相应地ASME标准）.
5.1.6.钻孔-二种用途
所钻地孔有二种用途，例如所钻地油孔有螺纹通端，以便装上堵头或接头，这类孔应根据孔地结构分别给定相应地公差.
5.1.7.钻孔直径地测量
用于钻孔测量，塞规直径应确定为比名义钻孔直径小0.01mm（0.0005″）以内.所用塞规尺寸应在这个直径地基础上，选用适当地塞规制造厂公差.
5.1.2.5.1.2.钻底孔-锥螺纹
直螺纹底孔直径，应通过选择合适地螺纹底孔钻头和铰刀进行控制，使钻出地孔内径在ASME B1.20.3.定地极限以内.建议螺纹底孔钻头尺寸列在CES18161.
5.1.3.钻孔-螺栓孔和一般用途孔
5.1.4.除非另外指定，螺栓孔和一般用途孔地直径公差应符合表1：钻孔-螺栓孔和一般用途孔.一般用途孔是指那些用作液体和气体通道、减重孔以及无特殊间隙要求地孔.
ISO-2768未注尺寸公差、未注形位公差及表面粗糙度
ISO-2768未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）（5）垂直度未注公差值（GB/T1184-1996）（mm）（6）对称度未注公差值（GB/T1184-1996）（mm）（7）圆跳动的未注公差值（GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。
（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。
四、表面粗糙度零件的表面都应该注明粗糙度的等级。
如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。
粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。
（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm)取样长度l(mm) 评定长度l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列（3）轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630注：尽量选择第1系列。
GB-T1804-_未注公差的线性和角度尺寸的公差
GB-T1804-2000_未注公差的线性和角度尺寸的公差1. 范围本标准规定了在技术图样上未注明公差等级或者公差值的线性和角度尺寸的公差。
本标准适合于机械创造中常用的线性和角度尺寸，不适合于特殊要求的尺寸，如配合尺寸、形位公差、表面粗糙度等。
2. 规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅限于所注日期的版本适合于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适合于本标准。
GB/T 1800.1-1998 限制与固定规则第1部份：基本规则GB/T 1800.2-1998 限制与固定规则第2部份：基本偏差GB/T 1800.3-1998 限制与固定规则第3部份：公差等级GB/T 1800.4-1998 限制与固定规则第4部份：基准系3. 定义本标准采用GB/T 1800.1-1998中定义的术语和符号。
4. 公差等级未注明公差等级或者公差值的线性和角度尺寸，其公差等级按照表1和表2确定。
表1 线性尺寸的公差等级---- 线性尺寸范围 ---- 公差等级 -------- ---- -------- ≤6 ---- m -------- >6～30 ---- k -------- >30～120 ---- j -------- >120～400 ---- h -------- >400～1000 ---- g -------- >1000～2000 ---- f -------- >2000～4000 ---- e -------- >4000 ---- d ----表2 角度尺寸的公差等级---- 角度尺寸范围 ---- 公差等级 -------- ---- -------- ≤10° ---- α -------- >10°～45° ---- β -------- >45°～90° ---- γ -------- >90°～120° ---- δ -------- >120°～180° ---- ε ----5. 公差值未注明公差等级或者公差值的线性和角度尺寸，其公差值按照表3和表4确定。
ISO-2768未注尺寸公差、未注形位公差及表面粗糙度
ISO-2768未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）（5）垂直度未注公差值（GB/T1184-1996）（mm）（6）对称度未注公差值（GB/T1184-1996）（mm）（7）圆跳动的未注公差值（GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。
（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。
四、表面粗糙度零件的表面都应该注明粗糙度的等级。
如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。
粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。
（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm) 取样长度l(mm) 评定长度l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列（3）轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630注：尽量选择第1系列。
机械学习知识——未注公差的线性和角度尺寸公差及形位公差未注公差值
● 1.未注线性尺寸的极限偏差数值：公差等级基本尺寸分段0.5～3>3～6>6～30>30～120>120～400>400～1000>1000～2000>2000～4000精密f±0.05±0.05±0.1 ±0.15 ±0.2 ±0.3 ±0.5 —中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 粗糙e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4 最粗v —±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8● 2.角度尺寸的极限偏差数值：公差等级长度0～1010～5050～120120～400＞400精密f±1°±30′±20′±10′±5′中等m粗糙e ±1°30′±1°±30′±15′±10′最粗v ±3°±2°±1°±30′±20′●倒圆半径与倒角高度尺寸的极限偏差数值：公差等级基本尺寸分段0.5～33～66～30＞30精密f±0.2±0.5±1±2中等m粗糙e±0.4±1±2±4最粗v●普通粗牙螺纹省略螺距公称直径螺距(mm) 公称直径螺距(mm) 公称直径螺距(mm)1 0.25 5 0.8 24 31.2 0.25 6 1 30 3.51.6 0.35 8 1.25 36 42 0.4 10 1.5 42 4.52.5 0.45 12 1.75 48 53 0.5 16 2 56 5.54 0.7 20 2.5 646 （1）M6—M14之间的螺纹，螺距是取比公称直径略大的偶数除8. （2） M14—M64之间的螺纹，螺距是公称直径/6的整数部分/2+1，简单的说就是：除以6取整，拆半再加1。
机械制图未注明尺寸公差
＞0.02~0.10＞0.1~0.50 0.25 1.25
＞0.1~2.0＞0.50~10.0 0.8 4.0
＞2.0~10.0＞10.0~50 2.5 12.5
＞10.0~80＞50~320 8.0 40.0
2)轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）
第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100
2.未注形位公差按GB/T1184-K
直线度和平面度未注公差值（GB/T1184-1996）（mm）
公差等级基本长度范围
≤10＞10~30＞30~100＞100~300＞300~1000＞1000~3000
H 0.03 0.05 0.1 0.2 0.3 0.4
K 0.05 0.1 0.2 0.4 0.6 0.8
中等m±0.1±0.1±0.2±0.3±0.5±0.8±1.2
粗糙e±0.2±0.3±0.5±0.8±1.2±2±3
最粗v --±0.5±1±1.5±2.5±4±6
倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm
公差等级基本尺寸分段
0.5~3＞3~6＞6~30＞30
精密f±0.2±0.5±1±2
中等m
粗糙e±0.4±1±2±4
最粗v
角度尺寸的极限偏差数值（GB/T1804-2000）
公差等级基本尺寸分段
~ 10＞10~50＞50~120＞120~400＞400
精密f±1o±30′±20′±10′±5′
中等m
粗糙e±1o30′±1o±30′±20′±10′
形位公差与未注形位公差
名称：形状和位置公差标准：摘自GB/T1184—1996 直线度，平面度公差(μm)主参数L(mm) 精 度 等 级1 2 3 4 5 6 7 8 9 10 11 12 ≤100.2 0.4 0.8 1.2 2 3 5 8 12 20 30 60 >10～16 0.25 0.5 1 1.5 2.5 4 6 10 15 25 40 80 >16～25 0.3 0.6 1.2 2 3 5 8 12 20 30 50 100 >25～40 0.4 0.8 1.5 2.5 4 6 10 15 25 40 60 120 >40～63 0.5 1 2 3 5 8 12 20 30 50 80 150 >63～100 0.6 1.2 2.5 4 6 10 15 25 40 60 100 200 >100～160 0.8 1.5 3 5 8 12 20 30 50 80 120 250 >160～250 1 2 4 6 10 15 25 40 60 100 150 300 >250～400 1.2 2.5 5 8 12 20 30 50 80 120 200 400 >400～630 1.5 3 6 10 15 25 40 60 100 150 250 500 >630～1000 2 4 8 12 20 30 50 80 120 200 300 600 >1000～1600 2.5 5 10 15 25 40 60 100 150 250 400 800 >1600～2500 3 6 12 20 30 50 80 120 200 300 500 1000 >2500～4000 4 8 15 25 40 60 100 150 250 400 600 1200 >4000～6300 5 10 20 30 50 80 120 200 300 500 800 1500 >6300～10000 6 12 25 40 60 100 150 250 400 600 1000 2000 圆度，圆柱度公差(μm)主参数L(mm)精 度 等 级0 123456 7 8 9 10 11 12 ≤3 0.1 0.2 0.3 0.5 0.8 1.2 23 4 6 10 14 25 >3～60.10.2 0.4 0.61 1.5 2.5 4 5 8 12 18 30 >6～10 0.12 0.25 0.4 0.61 1.5 2.54 69 15 2236 >10～18 0.15 0.25 0.5 0.8 1.2 23 5 8 11 18 27 43 >18～300.20.3 0.6 1 1.5 2.5 4 69 13 21 3352 >30～50 0.25 0.4 0.61 1.5 2.54 7 11 16 25 39 62 >50～80 0.3 0.5 0.8 1.2 23 58 13 19 30 4674 >80～120 0.4 0.61 1.5 2.54 6 10 15 22 35 5487>120～180 0.6 1 1.2 2 3.5 5 8 12 18 25 40 63 100 >180～250 0.8 1.223 4.5 7 10 14 20 29 46 72 115 >250～315 1 1.6 2.5 4 6 8 12 16 23 32 52 81 130 >315～400 1.2 2 3 57 9 13 18 25 36 57 89 140 >400～5001.52.54681015 20 27 40 63 97 155平行度，垂直度，倾斜度公差(μm)主参数L(mm)精 度 等 级1234 5 6 7 8 9 10 11 12 ≤10 0.4 0.8 1.5 3 5 8 12 20 30 50 80 120 >10～16 0.5124 6 10 15 25 40 60 100 150 >16～25 0.6 1.2 2.5 5 8 12 20 30 50 80 120 200 >25～40 0.8 1.5 3 6 10 15 25 40 60 100 150 250 >40～63124 8 12 20 30 50 80 120 200 300 >63～100 1.2 2.5 5 10 15 25 40 60 100 150 250 400 >100～160 1.5361220305080120200300500>160～250 2 4 8 15 25 40 60 100 150 250 400 600 >250～400 2.5 5 10 20 30 50 80 120 200 300 500 800 >400～630 3 6 12 25 40 60 100 150 250 400 600 1000 >630～1000 4 8 15 30 50 80 120 200 300 500 800 1200 >1000～1600 5 10 20 40 60 100 150 250 400 600 1000 1500 >1600～2500 6 12 25 50 80 120 200 300 500 800 1200 2000 >2500～4000 8 15 30 60 100 150 250 400 600 1000 1500 2500 >4000～630010 20 40 80 120 200 300 500 800 1200 2000 3000 >6300～10000 12 25 50 100 150 250 400 600 1000 1500 2500 4000同轴度，对称度，园跳动和全跳动公差(μm)主参数L(mm)精度等级1 2 3 4 5 6 7 8 9 10 11 12≤10.4 0.6 1 1.5 2.5 4 6 10 15 25 40 60 >1～3 0.4 0.6 1 1.5 2.5 4 6 10 20 40 60 120>3～6 0.5 0.8 1.2 2 3 5 8 12 25 50 80 150 >6～10 0.6 1 1.5 2.5 4 6 10 15 30 60 100 200 >10～18 0.8 1.2 2 3 5 8 12 20 40 80 120 250 >18～30 1 1.5 2.5 4 6 10 15 25 50 100 150 300 >30～50 1.2 2 3 5 8 12 20 30 60 120 200 400 >50～120 1.5 2.5 4 6 10 15 25 40 80 150 250 500 >120～250 2 3 5 8 12 20 30 50 100 200 300 600 >250～500 2.5 4 6 10 15 25 40 60 120 250 400 800 >500～800 3 5 8 12 20 30 50 80 150 300 500 1000 >800～1250 4 6 10 15 25 40 60 100 200 400 600 1200 >1250～2000 5 8 12 20 30 50 80 120 250 500 800 1500 >2000～3150 6 10 15 25 40 60 100 150 300 600 1000 2000 >3150～5000 8 12 20 30 50 80 120 20 400 800 1200 2500 >5000～8000 10 15 25 40 60 100 150 250 500 1000 1500 3000 >8000～10000 12 20 30 50 80 120 200 300 600 1200 2000 4000直线度、平面度 垂 直 度 对 称 度 圆 跳 动 基本长度公差等级 基本长度公差等级 基本长度公差等级 公差等级 HKLHKLHKLHKL≤10 0.02 0.05 0.1 ≤100 0.2 0.4 0.6 ≤100 0.5 0.6 0.60.1 0.2 0.5＞10～30 0.05 0.1 0.2 ＞30～100 0.10.2 0.4＞100～300 0.20.4 0.8 ＞100～300 0.3 0.61＞100～300 0.5 0.6 1＞300～1 000 0.3 0.6 1.2 ＞300～1 000 0.4 0.8 1.5 ＞300～1 000 0.5 0.8 1.5＞1 000～3 000 0.4 0.8 1.6 ＞1000～3 0000.512 ＞1 000～3 0000.512 公差项目 公 差 值圆度等于给出的直径公差值，但不能大于径向圆跳动值圆柱度不作规定。
