建筑智能化子系统分类
建筑智能化子系统分类:
1、综合布线系统：
综合布线
综合管网
智能化专网（运营商）
光纤到户（运营商）
有线电视系统（光纤入户替代）
2、计算机网络系统
网络系统（交换机、安全设备）
无线网络（WIFI）
3、会议音响系统：
会议管理
会议音响
背景音乐
4、安防报警系统：
安全报警
周界防范
电子巡更
无线对讲
可视对讲（住宅）
5、视屏监控系统：
视频监控
大屏显示
信息发布
6、出入口控制系统：
门禁管理
访客管理
停车场管理
车位引导定位
快速道闸
7、智能控制与检测系统：
建筑集成管理系统（IBMS）
楼宇自控系统(BA)
智能照明控制系统
能耗管理与抄表系统
有害气体检测系统（H2、CO、CO2等）8、其他系统：
梯控系统/ 无线网桥/ 电梯五方通话。
建筑智能化系统
建筑智能化系统1. 引言建筑智能化系统是将现代高科技与建筑工程相结合的产物，运用先进的信息技术、通信技术和自动控制技术，实现对建筑物的自动化、智能化管理和优化运行。
本文将介绍建筑智能化系统的基本概念、应用领域和优势，并对建筑智能化系统在节能、安全、舒适和管理方面的作用进行了详细阐述。
2. 建筑智能化系统的基本概念建筑智能化系统是指以计算机技术、通信技术和自动控制技术为核心，集成建筑设备和系统，实现对建筑物内部环境、用能设备、安全防护等方面的集中、自动、智能控制和管理的系统。
它通过对传感器、执行器、控制器等设备的联网和协调操作，实现对建筑物各个子系统的集成管理，提高建筑物的运行效率，减少人力资源的浪费，提升用户的舒适体验。
3. 建筑智能化系统的应用领域建筑智能化系统广泛应用于各类建筑物，包括住宅、商业办公楼、酒店、医院、学校、工厂等。
在住宅领域，智能化系统可以实现自动化灯光控制、温度控制、安全监控等功能，提高家居生活的舒适度和便利性。
在商业办公楼等场所，智能化系统可以实现自动化空调控制、照明控制、电梯调度等功能，提高办公环境的节能性和效率。
在医院和学校等场所，智能化系统可以实现门禁管理、监控系统、教室环境控制等功能，提高安全性和学习工作的效果。
4. 建筑智能化系统的优势建筑智能化系统具有许多优势，主要包括节能、安全、舒适和管理方面的优势。
- 节能: 建筑智能化系统可以通过智能控制和调度，实现对建筑物的能源消耗进行优化。
例如，根据室内外温度、人员流量等信息，智能系统可以自动调整空调、照明等设备的运行状态，避免不必要的能源浪费，提高能源利用效率。
- 安全: 建筑智能化系统可以实现对建筑物的安全监控和警报功能。
例如，智能监控摄像头可以实时监测建筑内外的情况，一旦发现异常情况，系统可以及时发出警报，提醒相关人员并采取措施。
- 舒适: 建筑智能化系统可以根据用户的需求和环境情况，自动调整建筑物的环境条件，提供更加舒适的使用体验。
建筑智能化系统分类
建筑智能化系统分类
智能化工程子系统建设建议
一、建筑智能化系统集成（IBMS）
二、综合管路系统
三、综合布线系统：
1、PDS综合布线系统
2、CNS通讯网络系统
3、无线网络覆盖系统
4、卫星及有限电视系统
四、BAS楼宇自控系统（业主用VRV空调，不用锅炉）
1、建筑能耗监测与控制系统
2、环境监测与监控系统（二个检验所实验楼和省局办公楼的多个档案室）
五、OAS计算机信息系统集成
1、物业管理系统
2、档案管理系统等业务办公应用软件
六、智能照明系统
七、综合安防系统
1、数字监控
2、防盗与访客报警
3、门禁一卡通：
a、停车场管理系统
b、各局长室自动门
4、电子巡更
八、多媒体系统：
1、LED显示屏及电子信息发布系统
2、办事服务大厅多媒体信息查询系统
3、办事服务大厅排队叫号系统
九、背景音乐及广播与消防联动系统
十、远程计量计费系统
十一、视频会议（省局、十三个市局、多个区县局）和DLP大屏幕显示系统
十二、楼宇对讲系统
十三、机房系统：
1、数据处理中心机房工程及机房综合运维管理系统
2、监控中心机房工程
3、存储系统
4、防雷接地系统
5、UPS不间断电源。

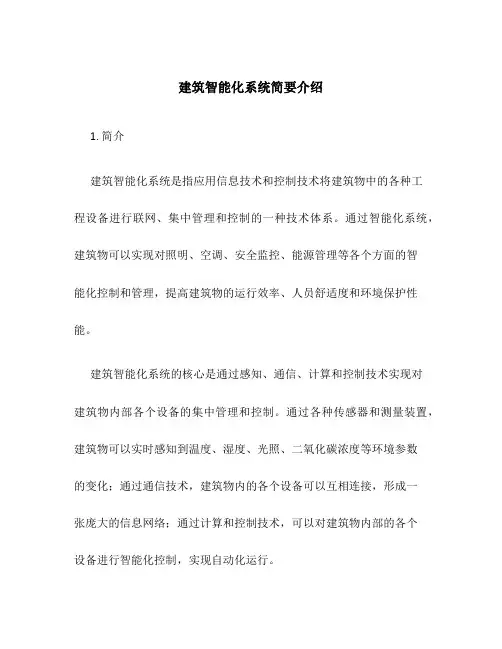

建筑智能化系统简要介绍
建筑智能化系统简要介绍1. 简介建筑智能化系统是指应用信息技术和控制技术将建筑物中的各种工程设备进行联网、集中管理和控制的一种技术体系。
通过智能化系统，建筑物可以实现对照明、空调、安全监控、能源管理等各个方面的智能化控制和管理，提高建筑物的运行效率、人员舒适度和环境保护性能。
建筑智能化系统的核心是通过感知、通信、计算和控制技术实现对建筑物内部各个设备的集中管理和控制。
通过各种传感器和测量装置，建筑物可以实时感知到温度、湿度、光照、二氧化碳浓度等环境参数的变化；通过通信技术，建筑物内的各个设备可以互相连接，形成一张庞大的信息网络；通过计算和控制技术，可以对建筑物内部的各个设备进行智能化控制，实现自动化运行。
2. 建筑智能化系统的组成部分建筑智能化系统主要包括以下几个方面的组成部分：2.1 感知层感知层是建筑智能化系统的基础，通过各种传感器和测量装置对建筑物内部和外部的环境参数进行感知和测量。
常见的传感器包括温度传感器、湿度传感器、光照传感器、二氧化碳传感器等。
这些传感器将感知到的数据传输给上层的控制层进行处理和分析。
2.2 控制层控制层是建筑智能化系统的核心，负责对感知到的数据进行处理和分析，并根据预设的算法和策略制定控制命令。
控制层可以根据温度、湿度、光照等参数自动调整空调、照明等设备的工作状态，实现能源的节约和环境的舒适。
2.3 通信层通信层是建筑智能化系统的连接纽带，负责将各个设备之间的数据进行传输和交换。
通信层可以通过有线或无线的方式进行数据传输，将来自感知层和控制层的数据进行传递和共享。
常见的通信技术包括以太网、无线传感网、蓝牙、ZigBee等。
2.4 应用层应用层是建筑智能化系统的最上层，提供用户接口和各种应用服务。
通过应用层，用户可以通过手机、平板电脑等终端设备对建筑物进行远程监控和智能化控制。
应用层可以实现建筑物的安防监控、能源管理、环境控制等功能。
3. 建筑智能化系统的优势建筑智能化系统具有以下几个优势：3.1 提高建筑物的能源利用率通过建筑智能化系统的智能控制和管理，可以实现对建筑物内部各个设备的精确控制和调节，提高能源的利用效率。
建筑智能化系统简要介绍
第三章 综合布线系统
第二节、综合布线系统等级划分
三类 五类 六类 七类
支持C级和C级以下链路的应用，每对线支持16MHZ带宽 支持D级和D级以下链路的应用 支持E级 支持F级
第三章 综合布线系统
第三节、综合布线系统的设计－注意事项 水平设备交接硬件的选用，宜符合下列规定： 1）用于电话的水平设备，宜选用卡接式模块； 2）用于计算机网络的水平设备，宜选用RJ45或插接式模块；
阀门常见品牌：江森、Honeywell、西门子、belimo（博力谋）、广州格凌斯等。 阀门质量区别：驱动器和关断的密闭性；
温湿度传感器等外围传感器：建议选用合资或者国产。 国产最便宜，合资其次，进口大品牌性价比最差。
外围传感器差别：品牌效应的价值为主。 应用在舒适性空调方面，国产或者合资产品的性能足以满足使用需求。进口产 品价格偏贵，功能有浪费。
第二章 建筑设备管理系统
第五节、系统管线
DI 用RVV2*1.0,但如在同一个动力盘取2个数字输入则可用 RVV4*1.0,但如时间紧张,不RVV4*1.0,1个数字输入用1个 RVV2*1.0,
AI 如果是温度用RVVP2*1.0 (P代表屏蔽线,AI,AO及通讯线均 有屏蔽),
其它AI设备如输出是4-20mA或0-10VDC,那用RVVP4*1.0, AO 用RVVP4*1.0, DO 如是设备启停控制用RVV2*1.0,
第三章 综合布线系统
第四节、综合布线系统的主要布线部件
光缆的比较
多模光纤纤芯的直 径是单模光纤纤芯 的直径的五到七培。
Core-9.3/50/62.5mm
第三章 综合布线系统
第一章 概述
智能建筑系统划分
楼宇自控系统BAS
常见建筑智能化系统
常见建筑智能化系统1. 引言随着科技的不断开展和普及，智能化技术在各个领域得到了广泛的应用。
在建筑领域，智能化系统的引入和应用，不仅提高了建筑的舒适度和平安性，还提高了建筑的能源效率和环境可持续性。
本文将介绍一些常见的建筑智能化系统，包括智能照明系统、智能平安监控系统、智能空调系统以及智能能源管理系统等。
2. 智能照明系统智能照明系统利用传感器和控制器来实现对建筑照明的智能化控制。
通过感知光线强度和建筑内外的人流量，智能照明系统可以根据实际需求自动调整灯光亮度和开关状态，从而节省能源和提高照明效果。
智能照明系统还可以与其他系统集成，例如与空调系统和平安监控系统联动，实现更智能化的建筑管理。
智能平安监控系统是通过使用高清摄像头和人工智能算法来实现对建筑物平安情况的监控和管理。
智能平安监控系统可以对建筑内外的人员活动、物体移动等进行实时监测和分析，当发现异常情况时，系统会自动报警并采取相应措施。
智能平安监控系统还可以与智能照明系统和门禁系统等集成，形成全方位的建筑平安管理系统。
4. 智能空调系统智能空调系统是通过利用传感器和控制器来监测和控制建筑内的温度和湿度等参数，从而实现智能化的空调控制。
智能空调系统可以根据实际需求自动调整空调温度、湿度和风速等参数，并能根据建筑内外的环境情况实时调整运行模式，以提高能源利用效率和舒适度。
智能能源管理系统是通过利用传感器和数据分析算法来监测和管理建筑的能源消耗情况，从而实现能源的高效利用和节约。
智能能源管理系统可以对建筑内外的能源消耗进行实时监测和分析，并根据需求进行能源调度和优化，以降低能源消耗，减少能源浪费。
6. 总结建筑智能化系统的应用可以提高建筑的舒适度、平安性以及能源效率。
通过智能化系统的引入，可以实现对建筑照明、平安、空调和能源等方面的智能化控制和管理。
随着技术的不断开展，建筑智能化系统的功能和性能将不断提高，为建筑行业带来更多的便利和开展机遇。
未来，建筑智能化系统将成为建筑行业的开展趋势，对于实现可持续建筑和智能城市的目标起到至关重要的作用。
介绍各建筑智能化系统的内容和所具有的功能作用
介绍各建筑智能化系统的内容和所具有的功能作用嘿，朋友们，今天我们聊聊那些神奇的建筑智能化系统。
现在的建筑可不只是砖头瓦块拼起来的，它们可是科技的结晶呢！想想看，咱们住的楼、上班的写字楼，甚至是那些高大上的商场，里面全都有智能化系统在默默地为我们服务。
你可能会问，这些系统到底是啥？功能又有哪些？别急，咱们慢慢说。
1. 智能照明系统1.1 自动调节光线首先，咱们来说说智能照明系统。
这玩意儿可真是个“省心小能手”！想象一下，走进一个房间，灯光自动亮起，正好是你需要的亮度，舒服得就像是在家里泡着热水澡。
晚上睡觉前，系统会自动调暗灯光，让你更容易入睡，简直是生活的小贴心。
1.2 节能环保而且，这个系统还会根据外面的自然光线来调节室内灯光。
大白天的，阳光明媚，根本用不着开灯。
这样一来，既省电又环保，真的是“省时省力又省心”！你要是像我一样讨厌电费账单，那这系统可真是你的“救星”！2. 安防监控系统2.1 全天候监控接下来，咱们聊聊安防监控系统。
现在的监控可不是老式的那种黑白屏幕，哎哟，简直有点过时了！现在的监控摄像头可聪明了，能全天候工作，不管是白天还是黑夜，都能把周围的一切都看得清清楚楚。
让小偷看到你家摄像头就“望而却步”，这可是保护家庭安全的“第一道防线”啊！2.2 实时警报而且，它们还会实时报警！比如，有人进了你家，你的手机立马就收到通知，就像一个随时待命的“保镖”，真是让人安心。
再也不用担心家里出现意外情况，简直是“稳如老狗”！3. 智能温控系统3.1 温度自动调节现在，我们再来说说智能温控系统。
它的工作原理就像一个温柔的妈妈，随时关注着家里的温度变化。
冬天的时候，你一进门，房间就已经暖暖的；夏天的时候，回到家时，空调早就把温度调到了你最喜欢的程度。
这种感觉就像是被温暖的阳光包围，真是太舒服了。
3.2 节省能源更厉害的是，这个系统还能学习你的生活习惯，自动调整温度，让你在家里永远享受最佳的舒适度。
与此同时，它还会尽可能地节省能源，既能省钱又环保，真是一举两得，简直是“聪明绝顶”！4. 智能家居控制系统4.1 中控管理最后，别忘了智能家居控制系统。
建筑工程中的智能建筑系统
建筑工程中的智能建筑系统智能建筑系统是指在建筑物中应用先进的信息和通信技术，通过集成各种智能设备和传感器，使建筑物实现自主感知、自动化控制、远程监控和智能管理的一种系统。
在现代建筑工程中，智能建筑系统发挥着越来越重要的作用。
本文将主要论述建筑工程中的智能建筑系统及其应用。
一、智能建筑系统的组成智能建筑系统由硬件设备、软件系统和网络通信三个主要组成部分构成。
1. 硬件设备智能建筑系统的硬件设备包括各种传感器、控制器、执行器等。
传感器用于感知各种参数，如温度、湿度、光照等，控制器用于接收传感器数据并做出相应的控制决策，执行器用于执行控制器的命令。
2. 软件系统智能建筑系统的软件系统包括数据采集、处理和控制等。
数据采集系统用于将传感器获取的数据进行采集和归档，数据处理系统用于对采集到的数据进行处理和分析，控制系统用于根据数据处理的结果做出相应的控制指令。
3. 网络通信智能建筑系统的网络通信部分主要用于传输数据和控制指令。
通过网络通信，各个智能设备可以相互通信，实现信息的共享和交互。
二、智能建筑系统的应用智能建筑系统广泛应用于建筑工程的各个方面，包括能源管理、安全监控、舒适度控制等。
1. 能源管理智能建筑系统能够实时监测建筑物内外的温度、湿度等参数，并通过控制系统做出相应的调整。
比如，当室内温度过高时，系统可以自动调节空调设备的运行，以降低能耗。
2. 安全监控智能建筑系统通过各种传感器和监控设备实时监测建筑物内外的安全状况，如火灾、入侵等。
一旦发生异常情况，系统会立即报警并采取相应的措施，保障建筑物的安全。
3. 舒适度控制智能建筑系统可以根据建筑物内外的环境参数，智能调整室内的光照、通风等设备，以提高住户的舒适度。
比如，当室内光线不足时，系统可以自动开启照明设备。
三、智能建筑系统的优势智能建筑系统相较于传统的建筑系统，具有以下优势：1. 能耗降低通过智能调控能源设备的运行，智能建筑系统可以将能耗降低到最低程度，提高能源利用效率。
建筑智能化系统
VS
详细描述
智能医疗通过远程诊疗、智能诊断、机器 人手术等技术，实现医疗服务的智能化和 自动化，提高医疗服务的效率和准确性， 为患者提供更好的医疗体验。
04 建筑智能化系统 的设计与实施
系统规划与设计
需求分析
01
明确建筑智能化系统的功能需求，包括安全监控、设备控制、
信息管理等。
系统架构设计
02
根据需求分析，设计系统的整体架构，包括硬件和软件结构、
系统运行与维护
系统运行管理
制定系统的运行管理方案，包括值班、巡检 、应急处理等。
数据处理与分析
对系统收集的数据进行整理、分析和挖掘，为建筑 智能化系统的优化提供依据。
系统维护与升级
定期对系统进行维护和保养，确保系统的稳 定性和可靠性。同时根据技术发展和需求变 化，对系统进行升级和改造。
05 建筑智能化系统 的挑战与解决方 案
计算机网络技术
计算机网络技术是建筑智能化系统的核心技术之一，它实现了建筑内部各种设备之 间的信息传输和数据交换。
通过计算机网络技术，可以实现设备的远程监控和控制，提高设备的运行效率和安 全性。
计算机网络技术还可以为建筑智能化系统提供高速、可靠的数据传输服务，保障系 统的稳定性和可靠性。
传感器技术
高成本与投资回报问题
01
总结词
02
详细描述
建筑智能化系统的建设和运营成本较 高，需要充分考虑投资回报问题。
建筑智能化系统的建设和运营涉及到 多个领域和学科，需要投入大量的人 力、物力和财力。同时，由于系统的 复杂性和不确定性，投资回报难以预 测和控制。
03
解决方案
充分了解市场需求和竞争环境，制定 合理的建设方案和预算；加强成本控 制和管理，降低建设和运营成本；积 极探索商业模式和盈利模式，提高投 资回报率。
建筑施工中的智能化系统技术
建筑施工中的智能化系统技术随着科技的不断发展，智能化系统技术在建筑施工中扮演着越来越重要的角色。
它不仅可以提高施工效率和质量，还能够降低人力和资源的浪费。
本文将介绍建筑施工中应用的智能化系统技术，包括传感器技术、物联网技术、建筑信息模型技术以及人工智能技术等。
一、传感器技术传感器技术在建筑施工中起到了监测和数据采集的重要作用。
通过安装传感器，可以实时监测施工中的温度、湿度、压力等各种参数，提供给工程人员相关数据。
这样可以及时发现潜在的问题，减少事故的发生。
例如，在高层建筑的施工中，通过安装倾斜传感器，可以随时监测和预警建筑物的倾斜情况，以保证建筑物的稳定性。
二、物联网技术物联网技术是指通过互联网将各种设备和系统进行连接，形成一个智能化的网络。
在建筑施工中，物联网技术可以实现各种设备和系统之间的信息共享和协同工作。
例如，在施工现场，通过安装传感器和控制设备，可以实现自动监测和控制机械设备的运行状态，提高施工效率和安全性。
三、建筑信息模型技术建筑信息模型技术（BIM）是指通过计算机模型来描述和模拟建筑物的全生命周期信息。
在建筑施工中，BIM技术可以帮助工程人员在施工前进行全面的规划和设计。
通过BIM模型，可以准确地模拟出施工过程中的各种情况，包括材料选择、施工工序等。
四、人工智能技术人工智能技术在建筑施工中也起到了重要的作用。
通过机器学习和深度学习等技术，可以对大量的施工数据进行分析和处理。
例如，在施工现场，通过安装摄像头和智能分析软件，可以实现对施工进度和质量的自动监测。
同时，人工智能技术还可以通过学习过去的施工经验，提供施工方案的优化建议。
总结起来，建筑施工中的智能化系统技术包括传感器技术、物联网技术、建筑信息模型技术以及人工智能技术等。
这些技术的应用可以提高施工效率和质量，降低人力和资源的浪费。
相信随着科技的不断进步，智能化系统技术在建筑施工中的应用将会越来越广泛。
建筑工程施工智能化设备(3篇)
第1篇一、智能化设备概述智能化设备是指集成了现代电子、信息、控制、传感等技术，能够在建筑施工现场实现自动化、智能化控制的设备。
这些设备广泛应用于建筑施工的各个环节，包括测量、施工、监理、运维等。
二、智能化设备在建筑施工中的应用1. 施工测量智能化测量设备如全站仪、激光测距仪、GPS等，能够实现高精度、快速、自动化的施工测量，提高施工精度，减少人为误差。
2. 施工过程监控智能化监控系统通过视频监控、传感器、物联网等技术，对施工现场进行实时监控，确保施工安全、规范、有序进行。
3. 施工设备管理智能化设备管理系统对施工现场的施工设备进行实时监控、维护、调度，提高设备利用率，降低设备故障率。
4. 施工进度管理智能化进度管理系统通过数据采集、分析、预测等技术，对施工进度进行实时监控，确保工程按期完成。
5. 施工质量检测智能化质量检测设备如混凝土强度试验机、钢筋屈服强度试验机等，能够实现高精度、快速、自动化的施工质量检测，提高施工质量。
6. 施工环境监测智能化环境监测设备对施工现场的温度、湿度、噪音、粉尘等环境因素进行实时监测，为施工人员提供健康、舒适的工作环境。
三、智能化设备在建筑施工中的优势1. 提高施工效率智能化设备的应用可以大大提高施工效率，缩短施工周期，降低施工成本。
2. 保障施工质量智能化设备的应用可以确保施工质量，降低施工缺陷率，提高工程质量。
3. 保障施工安全智能化设备的应用可以实时监测施工现场，预防安全事故的发生，提高施工安全。
4. 优化资源配置智能化设备的应用可以合理配置施工现场资源，提高资源利用率，降低资源浪费。
5. 提升施工管理水平智能化设备的应用有助于提升施工管理水平，提高施工企业的竞争力。
总之，智能化设备在建筑施工中的应用具有重要意义。
随着我国建筑行业的不断发展，智能化设备的应用将越来越广泛，为我国建筑事业的发展注入新的活力。
第2篇一、建筑信息模型（BIM）技术BIM技术是一种基于数字化技术的建筑信息模型，能够全面、准确地描述建筑物的物理和功能信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
器控制变频器输出调节水泵转速，从而达到稳定供水压力的目的。 2）系统应急控制：在多台水泵组成的系统中，多台水泵互为备用。当一台水泵损坏时，备 用水泵能投入使用，以保证系统正常运行。
采取照度感应，场景等控制方式，可按不同场所设定 照度，使照度控制在舒适的范围内，达到最佳的照明效果 。 满足建筑经济性运行要求
自动化提供了实现节能运行与管理的必要条件，同时可 以大量减少管理与维护人员，降低管理费用，提高劳动效 率。 创造能的要求，允许用户迅 路漫漫其修远兮速, 而方便地改变建筑物的使用功能或重新规划建筑平面。
电缆 。 50欧姆，用于传输数字信号，称为基带电缆。
光纤网线可被分为单模、多模两类。
单模光纤比多模光纤传输距离长，传输数据量大。
同轴电缆 BNC连接头
光纤
光纤SC连接头
路漫漫其修远兮, 吾将上下而求索
CA通信自动化—综合布线系统图
网络交换机
光纤收发器
设备间子系统、管理子系统的图片
配线架
路漫漫其修远兮, 吾将上下而求索
办公室两个入口处分别安装智能 面板，也可以随时对办公区域的 灯光进行手动控制。
通过定时器，系统可以对空调及 照明进行定时控制。例如：每天 上班之前，预先打开空调等。
空调的调温及风速调节通过普通 温控面板实现。
办公区域的主动式感应器同时可 以根据环境的照度自动调整所控 区域的开灯数量。在照度足够时 ，关闭靠窗的一路照明。。
常见建筑智能化系统
路漫漫其修远兮, 吾将上下而求索
2020年4月13日星期一
建筑智能化的组成
路漫漫其修远兮, 吾将上下而求索
第2页
通信自动化系统
路漫漫其修远兮, 吾将上下而求索
CA通信自动化—综合布线系统
综合布线系统就是以模块化的组合方式，把语音、数据、图像和控制
信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套 标准的布线系统中，将现代建筑的数据、语音、视频三大子系统有机地连 接起来，为现代建筑的系统集成提供物理介质。
路漫漫其修远兮, 吾将上下而求索
分支器
放大器
SA安保自动化—闭路电视监控系统
CCTV系统的组成：
概括的说，由前端，传输，终端组成。 1、前端：用于获取被监控区域的图像 。 一般由摄像机、镜头、云台和防尘罩等 组成。 2、传输部分： 作用是将摄像机输出的 视频信号馈送到中心机房或其他监视点 。 一般由馈线、视频放大器等组成。 3、终 端：用于显示和记录、视频处理 、输出控制信号、接受前端传来的信号 。 一般包括电视墙、控制键盘、硬盘录像 机等。
定时器控制
可根据一年365天或每天的 需求进行开关控制设定
可方便地进行手动设定和 修改
定时程序的设置保存于定 时器内部存储器内，可靠 性高 ，断电后也不会丢失
路漫漫其修远兮, 吾将上下而求索
光线感应控制
根据外界照度的变化对灯光进 行控制。
可设置三个信号命令触发的光 线临界值。
可用于泛光照明，公共区域照 明的控制，可根据外界光线变 化依次开关全部灯具，1/2灯具 ，1/3灯具等。
路漫漫其修远兮, 吾将上下而求索
CA通信自动化—综合布线系统
综合布线系统常用线缆有：
RJ15连接头
1、双绞线
2、同轴电缆
3、光纤
双绞线一般有两种分类方法:
根据结构的不同可以分为:非屏蔽双绞线和屏蔽双绞线 根据性能的不同可以分为:3类,4类,5类、6类等不同类型
双绞线
同轴电缆一般分为：阻抗75欧姆，用于模拟传输，称为宽带
公共区域照明 配电箱系统图
通过控制室远程控制 开关模块来开启或关 闭照明回路。
控制网线引至BA控制室
路漫漫其修远兮, 吾将上下而求索
公共区域应急照 明配电箱系统图
火灾时，通过控 制开关模块来接 通接触器，实现 强制接通应急照 明回路。
路漫漫其修远兮, 吾将上下而求索
路漫漫其修远兮, 吾将上下而求索
开敞式办公区域控制示意图
路漫漫其修远兮, 吾将上下而求索
开关控制器 (安装在楼层配电箱、照明箱中）
开关驱动器也就是开
关控制模块
可对多路负载进行开闭控 制，也可以对电热、泵、 阀等进行控制。
开关驱动器,4路
开关驱动器,8路
通用调光驱动器
路漫漫其修远兮, 吾将上下而求索
百叶窗驱动器
路漫漫其修远兮, 吾将上下而求索
供水水量的目的。
2）系统应急控制：在多台水泵组成的系统中，多台水泵互为备用。当一台水泵损坏时，备
用水泵能投入使用，以保证系统正常运行。 3）设备的远程控制：控制中心能实现对现场设备的远程开/关控制。
一、给水系统
水泵配电控制原理
路漫漫其修远兮, 吾将上下而求索
控制中心
水泵
BA楼宇自控系统—给排水控制系统
下班时间段根据人员活动及外界 照度开关照明
路漫漫其修远兮, 吾将上下而求索
卫生间的控制方式：
（1）普通开关与智能灯控相结合的 控制方式 采用定时控制方式，上班时间段通 过普通翘板开关开启照明及排气扇 夜间通过智能照明中控系统断开回 路电源
（2）智能照明人体感应控制方式 所有卫生间内照明、排气扇由人体 感应器自动控制 有人进入时自动开灯、开排气扇； 无人使用时延时20分钟自动关闭灯 光和关闭排气扇
一、给水系统
路漫漫其修远兮, 吾将上下而求索
BA楼宇自控系统—排水控制系统
● BA系统对排水系统的控制方式：
1）水泵节能控制
用液位传感器检测污水坑水位，由控制器控制排污泵的运行，从而达到排污的目的。
2）系统应急控制
在多台水泵组成的系统中，多台水泵互为备用。当一台水泵损坏时，备用水泵能投入使用 ，以保证系统正常运行
上班时间段整个公共过道的照明 保持开启状态，营造一个明亮、 高效的办公环境，此时人体探测 器不起作用
下班时间段根据人员活动及外界 照度开关照明
路漫漫其修远兮, 吾将上下而求索
公共走道的控制方式：
采用集中控制，定时控制，人体 感应控制，光线感应控制等控制 方式
上班时间段整个公共过道的照明 保持开启状态，营造一个明亮、 高效的办公环境，此时人体探测 器不起作用
吾将上下而求索
局域网组网方式的 智能照明控制系统图
路漫漫其修远兮, 吾将上下而求索
通过网线将安装在各 楼层照明配电箱内的 开关控制模块连接起 来，由中央控制系统 通过控制开关模块来 ，实现对各照明配电 回路的集中控制。
路漫漫其修远兮, 吾将上下而求索
电梯厅的控制方式：
采用集中控制，定时控制，人体 感应控制，光线感应控制等控制 方式
网。
家居报警设备：红外幕帘、门窗磁、煤气探测器
、紧急按钮。
门窗磁：门磁是用来探测门窗是否被非法打开。它
由无线发射器和磁铁组成，当门窗被非法打开，门 与门框必将产生移位，门磁与磁体也同时产生位移 ，信号即刻发射给主机，主机鸣响报警，并将信号 传送过管理中心。
路漫漫其修远兮, 吾将上下而求索
OA办公自动化系统
路漫漫其修远兮, 吾将上下而求索
SA安保自动化—门禁对讲系统
门禁对讲系统图
门禁对讲系统的主要组成部分：
管理主机：可与小区内任一单元门口机、室内机实
现呼叫对讲，并可监看单元门口及区口情况。
小区门口机：小区门口与管理中心的可视对讲，
小区门口与住户对讲。
住户室内机:监看访客情况，打开单元门。
联网控制器：实现各单元门口机与管理主机的联
BA系统的功能：
①节约能源消耗
②节约管理成本
③保证系统稳定运行
④延长设备使用寿命
⑤增加建筑的舒适度
智能照明控制系统的功能
节能 采取时间控制、调光控制、移动感应控制、光线感应
控制、场景控制、集中控制等控制方式，做到实时控制， 最大限度地节能，合理良好的智能照明控制系统节能可达 50%左右。 舒适性
综合布线系统主要分为三大部分：数据、语音和视频布线，即电脑、
电话和图像。
路漫漫其修远兮, 吾将上下而求索
CA通信自动化—综合布线系统的拓扑结构
综合布线系统主要分为五个子系统: 设备间子系统 垂直子系统 管理子系统 水平子系统 工作区子系统
通信线缆由室外引至设备间子系统，经 配线柜、交换机分配后沿垂直子系统引 到各楼层的管理子系统，经分配后沿水 平子系统引至工作区子系统即终端。
路漫漫其修远兮, 吾将上下而求索
如果传输距离较远，干线一般采用单模 光纤 支线一般采用射频线SYV-75-5 云台控制线一般采用RVVP-2*0.75
SA安保自动化—周界报警系统
红外对射系统
红外对射入侵探测器 由主动红外发射机和被 动红外接收机组成，当 发射机与接收机之间的 红外光束被遮断，会将 位置的报警信号传送给 监控中心的报警主机。
CA通信自动化—卫星及有线电视系统
卫星电视和有线电视结合的方案图
路漫漫其修远兮, 吾将上下而求索
CA通信自动化—卫星及有线电视系统
住宅有线电视配线系统
有线电视系统是通过分配网络 ，给系统的每一个用户终端提 供一个适当的电视信号的系统 。
分配网络由分支器、分配器、 用户放大器和射频电缆组成。
干线一般采用： SYV-75-9 支线一般采用： SYV-75-5 S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 75：阻抗75欧姆 5：线缆外径为5MM
磁盘阵列
核心区块 防火墙（主）
外网路由器
ISP
防火墙（备）
内网路由器
企业内网
政府内网
内网扩展区间
BA楼宇自动化系统
路漫漫其修远兮, 吾将上下而求索
