气体传感器实验

合集下载

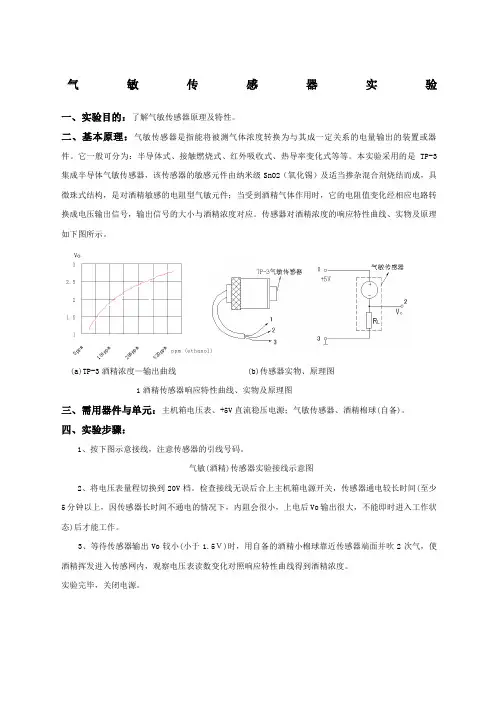

气敏传感器实验

气敏传感器实验

气敏传感器实验
一、实验目的:了解气敏传感器原理及特性。

二、基本原理:气敏传感器是指能将被测气体浓度转换为与其成一定关系的电量输出的装置或器件。

它一般可分为:半导体式、接触燃烧式、红外吸收式、热导率变化式等等。

本实验采用的是TP-3集成半导体气敏传感器,该传感器的敏感元件由纳米级SnO2(氧化锡)及适当掺杂混合剂烧结而成,具微珠式结构,是对酒精敏感的电阻型气敏元件;当受到酒精气体作用时,它的电阻值变化经相应电路转换成电压输出信号,输出信号的大小与酒精浓度对应。

传感器对酒精浓度的响应特性曲线、实物及原理如下图所示。

(a)TP-3酒精浓度—输出曲线 (b)传感器实物、原理图
1酒精传感器响应特性曲线、实物及原理图
三、需用器件与单元:主机箱电压表、+5V直流稳压电源;气敏传感器、酒精棉球(自备)。

四、实验步骤:
1、按下图示意接线,注意传感器的引线号码。

气敏(酒精)传感器实验接线示意图
2、将电压表量程切换到20V档。

检查接线无误后合上主机箱电源开关,传感器通电较长时间(至少5分钟以上,因传感器长时间不通电的情况下,内阻会很小,上电后Vo输出很大,不能即时进入工作状态)后才能工作。

3、等待传感器输出Vo较小(小于1.5V)时,用自备的酒精小棉球靠近传感器端面并吹2次气,使酒精挥发进入传感网内,观察电压表读数变化对照响应特性曲线得到酒精浓度。

实验完毕,关闭电源。

传感器实验实验报告

传感器实验实验报告

传感器实验实验报告传感器实验实验报告引言:传感器是一种能够将各种物理量、化学量或生物量转换为可测量电信号的装置。

它在各个领域中都有着广泛的应用,如环境监测、医疗诊断、智能家居等。

本次实验旨在通过对不同类型传感器的测试和比较,深入了解传感器的原理和性能。

实验一:温度传感器温度传感器是一种常见的传感器类型,用于测量环境中的温度。

我们选择了一款热敏电阻温度传感器进行测试。

实验中,我们将传感器连接到一个电路板上,并使用示波器测量输出电压随温度的变化。

通过改变环境温度,我们观察到传感器输出电压与温度之间的线性关系。

这表明该传感器具有良好的灵敏度和稳定性。

实验二:光照传感器光照传感器是一种能够测量环境中光照强度的传感器。

我们选择了一款光敏电阻光照传感器进行测试。

实验中,我们将传感器暴露在不同光照条件下,并使用万用表测量输出电阻的变化。

结果显示,传感器输出电阻随光照强度的增加而减小。

这说明该传感器能够准确地感知光照强度,并将其转化为电信号输出。

实验三:湿度传感器湿度传感器是一种用于测量环境湿度的传感器。

我们选择了一款电容式湿度传感器进行测试。

实验中,我们将传感器放置在一个密封的容器中,并通过改变容器内的湿度来模拟不同湿度条件。

通过连接传感器到一个数据采集系统,我们能够实时监测到传感器的输出信号。

结果显示,传感器的输出电容随湿度的增加而增加。

这说明该传感器对湿度变化非常敏感,并能够准确地测量环境湿度。

实验四:气体传感器气体传感器是一种能够检测环境中气体浓度的传感器。

我们选择了一款气敏电阻气体传感器进行测试。

实验中,我们将传感器暴露在不同浓度的气体环境中,并使用示波器测量输出电阻的变化。

结果显示,传感器的输出电阻随气体浓度的增加而减小。

这表明该传感器能够准确地感知气体浓度,并将其转化为电信号输出。

结论:通过本次实验,我们深入了解了不同类型传感器的原理和性能。

温度传感器、光照传感器、湿度传感器和气体传感器在各自的应用领域中都具有重要的作用。

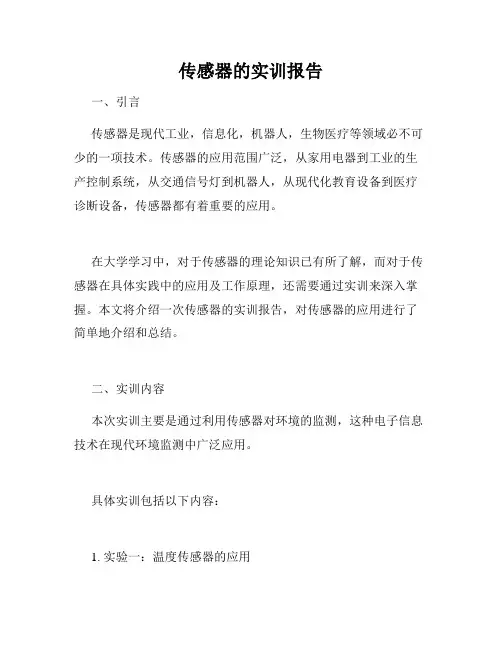

传感器的实训报告

传感器的实训报告

传感器的实训报告一、引言传感器是现代工业,信息化,机器人,生物医疗等领域必不可少的一项技术。

传感器的应用范围广泛,从家用电器到工业的生产控制系统,从交通信号灯到机器人,从现代化教育设备到医疗诊断设备,传感器都有着重要的应用。

在大学学习中,对于传感器的理论知识已有所了解,而对于传感器在具体实践中的应用及工作原理,还需要通过实训来深入掌握。

本文将介绍一次传感器的实训报告,对传感器的应用进行了简单地介绍和总结。

二、实训内容本次实训主要是通过利用传感器对环境的监测,这种电子信息技术在现代环境监测中广泛应用。

具体实训包括以下内容:1. 实验一:温度传感器的应用2. 实验二:湿度传感器的应用3. 实验三:气体传感器的应用4. 实验四:光线传感器的应用三、实训结果1. 实验一:温度传感器的应用在第一次实验中,通过使用温度传感器来测量温度。

我们使用的是DS18B20型号的温度传感器。

该传感器的特点是可以使用单个总线,采用了数字信号输出。

实验结果:通过实验表明,DS18B20温度传感器测量的数值与实际温度误差很小,在实际应用中具有很高的精度。

2. 实验二:湿度传感器的应用在第二次实验中,我们使用DHT11型号的湿度传感器,该传感器可以同时测量温度和湿度。

我们将它安装在室内中央位置。

实验结果:实验结果表明,该传感器不只可以测量温度,同时还可以测量湿度。

在测试过程中,不同湿度环境下传感器输出的数字信号的数值具有很大的变化。

而且当环境湿度较高时,传感器的误差也相对较大。

3. 实验三:气体传感器的应用在第三次实验中,我们使用mq-2型号的气体传感器,该传感器可以测量多种气体。

实验结果:实验结果表明,该传感器可以检测多种有毒有害气体,一般用于煤气泄漏和可燃气体(含烟雾)检测,但在使用时需要注意其灵敏度,以免误报。

4. 实验四:光线传感器的应用在第四次实验中,我们使用TSL2561型号的光线传感器。

该传感器主要用于测量光照强度。

烟雾传感器实验实验报告(3篇)

烟雾传感器实验实验报告(3篇)

第1篇一、实验目的1. 了解烟雾传感器的原理和特性;2. 掌握烟雾传感器的应用领域;3. 学会使用烟雾传感器进行烟雾浓度检测;4. 提高动手实践能力。

二、实验原理烟雾传感器是一种将烟雾浓度转换为电信号的装置。

当烟雾浓度超过设定阈值时,传感器输出高电平信号,表示有烟雾存在;当烟雾浓度低于设定阈值时,传感器输出低电平信号,表示无烟雾。

烟雾传感器通常采用光散射原理进行检测。

当烟雾进入传感器内部时,部分光线被散射,散射光被传感器接收并转换成电信号。

根据散射光的强弱,可以判断烟雾浓度。

三、实验器材1. 烟雾传感器(MQ-2型)1个;2. Arduino开发板1块;3. 连接线若干;4. 电源适配器1个;5. 气球若干;6. 烟雾发生器1个(可选)。

四、实验步骤1. 将烟雾传感器连接到Arduino开发板的模拟输入端(A0);2. 将Arduino开发板连接到计算机,并安装Arduino IDE;3. 编写程序,设置烟雾传感器的阈值,并实时读取模拟输入端的数据;4. 通过串口监视器查看烟雾浓度变化情况;5. 使用气球或烟雾发生器模拟烟雾,观察传感器输出信号变化;6. 调整阈值,观察烟雾浓度与传感器输出信号的关系。

五、实验结果与分析1. 当无烟雾时,传感器输出低电平信号,串口监视器显示“无烟雾”;2. 当有烟雾时,传感器输出高电平信号,串口监视器显示“有烟雾”;3. 通过调整阈值,可以控制烟雾浓度检测的灵敏度。

六、实验结论1. 烟雾传感器可以有效地检测烟雾浓度,并在有烟雾时输出高电平信号;2. 通过调整阈值,可以控制烟雾浓度检测的灵敏度;3. 本实验验证了烟雾传感器的原理和应用,为后续烟雾报警系统的研究奠定了基础。

七、实验注意事项1. 实验过程中,注意安全,避免烟雾对人体的危害;2. 烟雾传感器对温度和湿度敏感,实验时尽量保持环境温度和湿度稳定;3. 实验过程中,注意观察传感器输出信号的变化,以便及时调整阈值。

实验二 气敏传感器的应用

实验二  气敏传感器的应用

实验二气敏传感器的应用1、目的●了解气敏传感器的特性●学习气敏传感器的应用。

2、器材●传感器实训台的操作板1的直流电压源,操作板3的气敏传感器应用电路、蜂鸣器电路、继电器电路。

●MQ-5型气敏传感器1只,跳线若干、万用表等实验器材。

3、实验内容图1 图2气敏传感器,又称气体传感器,是指利用各种化学、物理效应将气体成分、浓度按一定规律转换成电信号输出的传感器件,是化学传感器中最活跃的一种,其广泛应用于煤矿、农业、化工、建筑、环保、医疗、家电等领域。

目前气敏传感器的主要产品包括可燃性气敏传感器、CO、H2S、NH3、SO2、C12、NO、NO2等毒性气敏传感器、氧传感器、溶氧传感器、CO2传感器等。

例如用于家庭或工业可燃性气体的检测、检漏报警器电路中所采用MQ-5、MQ-6型气敏传感器就属于可燃性气敏传感器。

MQ-5半导体气体传感器特点: 对液化气,天然气城市煤气有较好的灵敏度对乙醇,烟雾几乎不响应高灵敏度/快速响应恢复优异的稳定性/长寿命简单的驱动电路应用: 适用于家庭或工业上对液化气,天然气,煤气的监测装置。

MQ-6半导体气体传感器特点: 对液化气,丁烷,丙烷有较高的灵敏度抵抗乙醇蒸气、烟雾的干扰高灵敏度/快速响应恢复优异的稳定性/长寿命简单的驱动电路。

MQ-6适用于家庭或工业上对液化石油气(LPG),丁烷,丙烷,LNG (液化天然气)的检测装置。

MQ系列可燃气体传感器的特点是:●检测范围为20ppm~10000ppm●灵敏度高,响应速度快,小于10秒●可靠性好●功耗≤0.75W●连续工作使用寿命大于3年●输出信号为伏特级MQ-5、MQ-6型气敏传感器的外观和相应的结构形式如上图1所示,它由微型氧化铝陶瓷管、氧化锌敏感层,测量电极和加热器构成,敏感元件固定在塑料或不绣钢制成的腔体内,加热器为气敏元件提供了必要的工作条件。

封装好的气敏元件有6个管脚,其中4个用于信号取出,2个用于提供加热电流。

MQ-6型气敏器件对不同种类,不同浓度的气体有不同的电阻值。

气体传感器的原理和应用实验报告

气体传感器的原理和应用实验报告

气体传感器的原理和应用实验报告1. 概述本文档旨在介绍气体传感器的原理以及其在实际应用中的相关实验报告。

气体传感器是一种用于检测环境中气体浓度的装置,广泛应用于环境监测、工业安全和医疗领域。

本文将首先介绍气体传感器的工作原理,然后详细描述我们进行的实验以及实验结果。

2. 气体传感器的工作原理气体传感器通常基于化学原理工作。

其基本原理是通过与待测气体发生化学反应,产生可测量的物理变化来检测气体浓度。

具体来说,常见的气体传感器如下:2.1 电化学传感器电化学传感器利用氧化还原反应来测量气体浓度。

传感器中通常包含电极和电解质,待测气体与电极反应产生电流或电压变化,从而实现气体浓度的测量。

2.2 热导传感器热导传感器是利用气体热导率的变化来检测气体浓度的传感器。

通常采用热电阻、热敏电阻或热电偶作为传感元件,当待测气体通过传感器时,传感元件的温度发生变化,从而实现气体浓度的测量。

2.3 光学传感器光学传感器利用气体对光的吸收、散射或透射特性来测量气体浓度。

传感器通过光源发出光,经过待测气体后,通过光电二极管或光电倍增管接收光信号,并通过测量光的强度变化来推断气体浓度。

3. 实验方法我们进行了一系列关于气体传感器的实验,以下为实验步骤:3.1 实验材料准备•气体传感器•实验设备•待测气体3.2 实验步骤1.连接气体传感器到实验设备。

2.设置实验设备的参数,如采样间隔、测量时长等。

3.放置待测气体样品在传感器附近。

4.启动实验设备,开始记录气体浓度数据。

5.实验结束后,停止记录数据,并将数据导出。

4. 实验结果与分析基于我们的实验数据,我们得出了以下结论:1.不同类型的气体传感器在不同气体浓度下表现出不同的响应特性。

2.不同气体传感器之间的灵敏度差异较大,选择合适的传感器对于准确测量气体浓度非常重要。

3.在不同温度和湿度条件下,气体传感器的性能可能发生变化,需要根据实际应用环境进行适当调整。

5. 结论本文介绍了气体传感器的原理以及我们进行的相关实验。

用传感器测量空气相对压力系数

用传感器测量空气相对压力系数

【实验步骤】
1、连接系统,C、D腔通大气,读出U0 2、启动水浴锅,调节工作电压至6V,温度设定为95 ℃,
开始加热。 3、抽空D腔,几秒种后压力表稳定,读出U1。 4、三通旋转180°,即玻璃泡与C腔通,但不通大气,
温度设定为96℃。 5、温度设定为40℃,每降5 ℃记录一次Ui
【数据处理】
1. 用平均值的标准偏差表示测量结果。 2. 通过直线拟合算出标准值 。 3.将测量值与之比较若误差较大,分析原因。 4.结果修正。
【实验目的】
1.测定空气的相对压力系数 ,并与标准值比较。 2.了解差压传感器的工作原理,并掌握其使用方
法。 3.学习用逐差法处理数据,学习用直线拟合求未
知量。
【实验仪器】
气体相对压力系数仪、差验原理】
1、相对压力系数α
一定质量的理想气体,体积不变时,压强与温度遵从查理
定律: p p0 (1 t)
P0:该理想气体0℃时的压强。则
P P0
P0t
简化实验条件,从理想气体的某一状态(t1,p1 )开始,
到状态(t2,p2 )结束。则有:
p1 p0 (1 t1)
p2 p0 (1 t2 )
p2 p1
p1t2 P2t1
2、差压传感器测量原理
当膜片两侧有压强差时,A、B两端输出 电压Up 与压强差 Δp成线性关系:
U p U0 K p1p
当压强差为一个大气压时:
P1= Kp(U1 - U0)
当参考腔通大气,正压力腔压强为P2时:
P2-P1=Kp(U2-U0) P2=P1+(P2-P1)=Kp(U2+U1-2U0)
同理,当玻璃泡内温度为t3时,传感器 输出电压为U3 ,则

气敏实验报告

气敏实验报告

一、实验目的1. 了解气敏传感器的工作原理和特性。

2. 掌握气敏传感器的检测方法。

3. 熟悉气敏传感器的应用领域。

二、实验原理气敏传感器是一种将气体浓度转化为电信号的传感器。

其工作原理基于气敏元件对特定气体敏感的特性。

当气敏元件接触到待测气体时,气敏元件的电阻值会发生变化,通过测量电阻值的变化,即可得知气体浓度的变化。

三、实验器材1. 气敏传感器(如MQ-2)2. 数据采集器3. 信号发生器4. 电源5. 气体发生器(如丙酮)6. 实验电路板7. 连接线8. 实验记录表四、实验步骤1. 搭建实验电路,将气敏传感器、数据采集器、信号发生器、电源等连接到实验电路板上。

2. 将气敏传感器放置在实验台面上,确保传感器稳定。

3. 启动数据采集器和信号发生器,调节信号发生器输出信号频率和幅度。

4. 在气敏传感器附近喷洒丙酮气体,观察数据采集器显示的电阻值变化。

5. 记录不同浓度丙酮气体下气敏传感器的电阻值变化。

6. 分析实验数据,绘制气敏传感器电阻值与气体浓度的关系曲线。

五、实验结果与分析1. 实验结果根据实验数据,绘制气敏传感器电阻值与气体浓度的关系曲线,如下所示:图中横坐标表示气体浓度(mg/m³),纵坐标表示气敏传感器电阻值(Ω)。

2. 分析从实验结果可以看出,气敏传感器电阻值与气体浓度呈线性关系。

当气体浓度增加时,气敏传感器电阻值减小;当气体浓度减少时,气敏传感器电阻值增大。

这说明气敏传感器可以有效地检测气体浓度,并且具有较好的线性特性。

六、实验结论1. 气敏传感器可以将气体浓度转化为电信号,具有较好的线性特性。

2. 实验结果表明,气敏传感器在检测气体浓度方面具有较好的应用前景。

3. 在实际应用中,可根据气敏传感器的特性和要求,选择合适的气敏传感器和检测方法。

七、实验注意事项1. 实验过程中,注意安全,避免触电、火灾等事故。

2. 实验时,确保气敏传感器稳定放置,避免振动、倾斜等影响实验结果。

气敏传感器实训报告册

气敏传感器实训报告册

一、实训目的通过本次气敏传感器实训,旨在让学生掌握气敏传感器的原理、结构、工作特性及检测方法,提高学生对气敏传感器在实际应用中的认识,培养学生的动手能力和创新意识。

二、实训环境实训地点:实验室实训器材:气敏传感器、实验台、电源、信号发生器、数据采集器、电脑等。

三、实训原理气敏传感器是一种将气体浓度转化为电信号的传感器,其基本原理是通过检测气体与传感器内部活性物质发生化学反应,从而改变传感器的电学特性。

常见的气敏传感器有半导体气敏传感器、金属氧化物气敏传感器等。

四、实训内容1. 气敏传感器基本原理及结构认识通过观察实物,了解气敏传感器的结构组成,包括传感器主体、加热丝、电极、保护电路等。

2. 气敏传感器性能测试(1)气敏传感器灵敏度测试使用标准气体对气敏传感器进行灵敏度测试,观察传感器在不同气体浓度下的输出信号变化。

(2)气敏传感器响应时间测试通过改变气体浓度,测试气敏传感器在不同浓度下的响应时间。

(3)气敏传感器恢复时间测试测试气敏传感器在气体浓度变化后,恢复到稳定状态所需的时间。

3. 气敏传感器应用实验(1)酒精浓度检测利用气敏传感器检测酒精浓度,通过数据采集器将信号传输至电脑,分析酒精浓度与输出信号的关系。

(2)烟雾检测利用气敏传感器检测烟雾浓度,通过数据采集器将信号传输至电脑,分析烟雾浓度与输出信号的关系。

五、实训过程1. 气敏传感器基本原理及结构认识(1)观察实物,了解气敏传感器的结构组成。

(2)查阅资料,了解气敏传感器的工作原理。

2. 气敏传感器性能测试(1)将气敏传感器连接到实验台上,调试电路。

(2)使用标准气体对气敏传感器进行灵敏度、响应时间、恢复时间测试。

3. 气敏传感器应用实验(1)搭建酒精浓度检测实验装置,连接气敏传感器、数据采集器、电脑等。

(2)进行酒精浓度检测实验,记录数据。

(3)搭建烟雾检测实验装置,连接气敏传感器、数据采集器、电脑等。

(4)进行烟雾检测实验,记录数据。

气体传感器的原理和应用实验

气体传感器的原理和应用实验

气体传感器的原理和应用实验1. 气体传感器的原理气体传感器是一种能够检测和测量环境中气体浓度的设备。

它利用特定工作原理来转换气体浓度或压力变化为电信号,进而实现气体浓度的测量。

1.1 传感器类型气体传感器根据测量原理和测量对象的不同,可以分为多种类型,包括:•氧气传感器•二氧化碳传感器•粉尘传感器•烟雾传感器•甲烷传感器•二氧化硫传感器•一氧化碳传感器1.2 主要原理不同类型的气体传感器采用不同的工作原理,但常见的原理包括:•电化学原理:利用气体在电解质中的反应产生电流或电势变化,进而测量气体浓度。

•光学原理:利用气体对光的吸收、散射、反射或透射特性,通过光电传感器测量气体浓度。

•热导原理:利用气体的热导特性,测量绝对温度或气体浓度。

•压电效应原理:利用压电材料的压力与电荷的转换特性,通过电容或电荷测量气体浓度。

2. 气体传感器的应用实验气体传感器在多个领域有广泛的应用,包括环境监测、室内空气质量监测、工业过程控制等。

下面列举了几个常见的应用实验。

2.1 室内空气质量监测实验实验目的通过测量室内空气中的氧气、二氧化碳和甲烷浓度,评估室内空气质量。

实验步骤1.安装合适类型的气体传感器模块,接入相应的测量设备。

2.将传感器模块放置在待测区域中,确保充分暴露于环境中。

3.开始数据采集,并记录相应的氧气、二氧化碳和甲烷浓度数值。

4.对数据进行分析和比较,评估室内空气质量。

2.2 工业排放气体监测实验实验目的通过监测和测量工业排放气体,判断是否超过环境保护标准。

实验步骤1.选择适用的气体传感器类型,并安装在合适的位置,以确保准确测量。

2.将传感器模块接入数据采集系统,并设置相应的采样频率和时间间隔。

3.开始数据采集,并记录相应的气体浓度变化。

4.将实验得到的数据与环境保护标准进行比较和分析,评估工业排放气体的合规性。

2.3 车载气体监测实验实验目的通过监测车辆内部的一氧化碳浓度,评估车内空气质量和车辆尾气排放。

气体压力传感器在“空气中氧气含量测定”实验中的应用

气体压力传感器在“空气中氧气含量测定”实验中的应用

④ 气体 压力 传感 器在 使用 过程 中一 定要 注 意
保 持体 系气 密性 良好 。
2 实 验 启 示
磷燃 烧放 热 , 此时集 气瓶 内空气受 热膨 胀 , 使瓶 内
气压 瞬 间增 大 , 气 压 由 B点 升 至 c点 。稍 后 , 集
气瓶 中 的氧气 被 红磷 燃 烧 消 耗 , 使 瓶 内气 压 迅 速
温常压下集气瓶 中剩余气体 的体积 , 并 由此求得
空气中氧气含量 V o =2 0 . 7 % 。
( 4)验 说 明
变化 以数 据 或 图 像 等 形 式 通 过 计 算 机 “ 可视化”
地 呈 现 出来 , 较 借助 气球 涨大 或变 瘪 、 u型管 液 面
①开 始 实验前 , 需 使导 管 内充满水 , 以排 除导
量 。这样 不仅 能 为教师讲 授 相关 知识 提供技 术 支 持, 而且 还可 以促 进 学 生 对 实 验 原理 和本 质 的理
解。
示 实验 和学 生实 验 的活 动 , 创 造 条 件 让 学 生接 触

些先 进 的实验 仪 器 和 设 备 , 努 力 提 高 实 验 条 件
( 2 ) 教 师在教 学 时应 关 注化 学 实验 中的 气压
点击 示波 器 开 关 。用 酒 精 灯将 红 磷 点 燃 , 同时 立 管 内 的空气 。 否则 燃 烧 冷 却 后 , 进 入 的 水 有一 部
分 存在 于导 管 中 , 使 进入 集气 瓶 中水 的体积 减少 ,
导 致测量 结 果偏 低 。
即将燃 烧 匙伸 入集 气瓶 内并 把塞 子塞 紧 。 ④燃 烧 结 束 , 待 集气瓶 冷却后 打开止水夹 。 观 察 实 验 现 象 和 反 应 体 系 内 气 体 压 强 的 变 化

气敏传感器实训报告总结

气敏传感器实训报告总结

一、实训背景随着我国经济的快速发展和科技的不断进步,传感器技术已成为现代社会不可或缺的一部分。

气敏传感器作为一种重要的传感器,广泛应用于环境监测、工业控制、医疗健康等领域。

为了更好地掌握气敏传感器的原理、应用及操作技能,我们开展了为期一周的气敏传感器实训。

二、实训目的1. 了解气敏传感器的原理、结构及工作原理;2. 掌握气敏传感器的应用领域及特点;3. 熟悉气敏传感器的操作方法和实验技能;4. 提高团队合作能力和实际动手能力。

三、实训内容1. 气敏传感器原理及结构学习实训期间,我们学习了气敏传感器的原理、结构及工作原理。

气敏传感器是通过检测气体浓度来感知环境变化的,其基本原理是利用半导体材料对气体敏感的特性。

当气体浓度发生变化时,半导体的电导率也会随之改变,从而产生电压信号。

2. 气敏传感器应用领域及特点实训中,我们了解了气敏传感器的应用领域及特点。

气敏传感器主要应用于以下领域:(1)环境监测:如空气质量监测、大气污染监测等;(2)工业控制:如工业生产过程中的气体浓度检测、泄漏检测等;(3)医疗健康:如呼吸监测、睡眠监测等;(4)智能家居:如室内空气质量监测、烟雾报警等。

3. 气敏传感器操作方法及实验技能实训期间,我们学习了气敏传感器的操作方法和实验技能。

主要包括:(1)气敏传感器的安装与调试;(2)气敏传感器的信号采集与处理;(3)气敏传感器的数据分析和误差分析。

4. 气敏传感器实验在实训过程中,我们进行了以下实验:(1)气敏传感器的响应特性实验;(2)气敏传感器的线性度实验;(3)气敏传感器的灵敏度实验;(4)气敏传感器的选择性实验。

四、实训成果通过本次实训,我们取得了以下成果:1. 掌握了气敏传感器的原理、结构及工作原理;2. 了解气敏传感器的应用领域及特点;3. 熟悉气敏传感器的操作方法和实验技能;4. 提高了团队合作能力和实际动手能力。

五、实训总结1. 实训过程中,我们充分认识到气敏传感器在各个领域的广泛应用,以及其在环境监测、工业控制、医疗健康等方面的重要性;2. 通过实验操作,我们掌握了气敏传感器的安装、调试、信号采集与处理、数据分析和误差分析等技能;3. 实训过程中,我们学会了如何运用理论知识解决实际问题,提高了我们的动手能力和团队合作能力;4. 本次实训让我们认识到传感器技术在现代社会中的广泛应用,激发了我们对传感器技术研究的兴趣。

气体传感器实验心得体会

气体传感器实验心得体会

气体传感器实验心得体会
这个次我们学习了气体传感器技术这门实验,气体传感器是测量和实验的技术,涉及到测试方法的分类和选择,传感器的选择、标定、安装及信号获取,信号调理、变换、信号分析和特征识别、诊断等,涉及到测试系统静动态性能、测试动力学方面的考虑和自动化程度的提高,涉及到计算机技术基础和基于LabVIEW的虚拟测试技术的运用等。

课程知识的实用性很强,因此实验就显得非常重要,我们做了金属箔式应变片:单臂、半桥、全桥比较,回转机构振动测量及谱分析,悬臂梁─阶固有频率及阻尼系数测试三个实验。

刚开始做实验的时候,由于自己的理论知识基础不好,在实验过程遇到了许多的难题,也使我感到理论知识的重要性。

但是我并没有气垒,在实验中发现问题,自己看书,独立思考,最终解决问题,从而也就加深我对课本理论知识的理解,达到了“双赢”的效果。

实验中我学会了单臂单桥、半桥、全桥的性能的验证;用振动测试的方法,识别一小阻尼结构的(悬臂梁)一阶固有频率和阻尼系数;掌握压电加速度传感器的性能与使用方法;了解并掌握机械振动信号测量的基本方法;掌握测试信号的频率域分析方法;还有了解虚拟仪器的使用方法等等。

实验过程中培养了我在实践中研究问题,分析问题和解决问题的能力以及培
养了良好的工程素质和科学道德,例如团队精神、交流能力、独立思考、测试前沿信息的捕获能力等;提高了自己动手能力,培养理论联系实际的作风,增强创新意识。

气敏传感器_实验报告

气敏传感器_实验报告

一、实验目的1. 了解气敏传感器的工作原理和基本特性;2. 掌握气敏传感器的检测方法及实验操作步骤;3. 分析气敏传感器在不同气体环境下的响应特性。

二、实验原理气敏传感器是一种将气体浓度转换为电信号的传感器。

其基本原理是:当气体分子与半导体材料发生作用时,会引起半导体材料电阻率的变化,从而实现气体的检测。

气敏传感器主要分为半导体气敏传感器和金属氧化物气敏传感器两大类。

三、实验仪器与材料1. 气敏传感器:MQ-2、MQ-3、MQ-5等;2. 气体发生装置:酒精、甲烷、丙烷等;3. 信号发生器:直流稳压电源、信号放大器等;4. 测量仪器:数字多用表、示波器等;5. 实验装置:气敏传感器实验台、实验电路等。

四、实验步骤1. 准备实验装置,将气敏传感器连接到实验电路中;2. 设置实验参数,包括气体种类、浓度、温度等;3. 通电预热气敏传感器,使其达到稳定状态;4. 调节气体发生装置,控制气体浓度;5. 测量气敏传感器的输出电压或电流,记录数据;6. 分析气敏传感器的响应特性,绘制响应曲线。

五、实验结果与分析1. 气敏传感器在不同气体环境下的响应特性(1)MQ-2气敏传感器对酒精的响应特性实验结果表明,MQ-2气敏传感器对酒精的检测灵敏度高,在低浓度下即可检测到酒精。

随着酒精浓度的增加,气敏传感器的输出电压逐渐增大。

在酒精浓度为0.5%时,气敏传感器的输出电压达到最大值。

(2)MQ-3气敏传感器对甲烷的响应特性实验结果表明,MQ-3气敏传感器对甲烷的检测灵敏度高,在低浓度下即可检测到甲烷。

随着甲烷浓度的增加,气敏传感器的输出电压逐渐增大。

在甲烷浓度为0.5%时,气敏传感器的输出电压达到最大值。

(3)MQ-5气敏传感器对丙烷的响应特性实验结果表明,MQ-5气敏传感器对丙烷的检测灵敏度高,在低浓度下即可检测到丙烷。

随着丙烷浓度的增加,气敏传感器的输出电压逐渐增大。

在丙烷浓度为0.5%时,气敏传感器的输出电压达到最大值。

气体传感器的原理与应用实验心得

气体传感器的原理与应用实验心得

气体传感器的原理与应用实验心得1. 引言气体传感器是一种常见的电子元件,用于检测和测量环境中的气体浓度。

它在工业控制、环境监测等领域中具有广泛的应用。

本文将介绍气体传感器的工作原理,并分享在实验中的心得体会。

2. 气体传感器的工作原理气体传感器的工作原理主要基于气体与传感器之间的作用和反应。

常见的气体传感器包括电化学传感器、光学传感器、热导率传感器等。

2.1 电化学传感器电化学传感器是利用气体与电极之间的化学反应来测量气体浓度的传感器。

它包括工作电极、参比电极和电解质溶液。

当感测气体进入电解质溶液中时,气体与工作电极发生氧化还原反应,产生电流。

通过测量电流的大小可以确定气体浓度。

2.2 光学传感器光学传感器是利用气体对光的吸收、散射或发射特性来测量气体浓度的传感器。

它包括光源、探测器和光学腔室。

当感测气体进入光学腔室时,气体与光相互作用,导致光的强度发生变化。

通过测量光强的变化可以确定气体浓度。

2.3 热导率传感器热导率传感器是利用气体对热的传导能力不同来测量气体浓度的传感器。

它包括一个加热元件和一个传感元件。

当感测气体进入传感元件时,气体的热导率会影响传感元件的温度变化。

通过测量温度的变化可以确定气体浓度。

3. 实验心得在进行气体传感器的实验过程中,我总结了以下几点心得体会:3.1 实验准备在进行实验之前,需要充分准备和掌握所需的实验材料和设备。

确保设备的正常工作状态,以免对实验结果产生干扰。

同时,查阅相关文献和资料,了解实验的原理和操作方法,有助于提高实验效果。

3.2 实验操作在进行实验操作时,要仔细按照操作步骤进行,并注意安全事项。

遵循实验室的规章制度,佩戴好个人防护用具,保证实验的顺利进行。

同时,要注意实验参数的调节和测量的精确性,避免误差的产生。

3.3 实验结果分析在实验结束后,需要对实验结果进行详细的分析和总结。

对实验数据进行处理和比较,计算出气体的浓度,并与预期结果进行对比。

分析实验结果的原因和可能存在的误差,寻找改进实验方法的方向。

气敏传感器实验报告

气敏传感器实验报告

竭诚为您提供优质文档/双击可除气敏传感器实验报告篇一:气敏电阻实验报告实验报告气敏电阻实验一、实验目的了解气敏电阻(传感器)的原理与应用。

二、实验仪器直流恒压电源、差动放大器、电桥模块、万用表、气敏电阻(传感器)和九孔板接口平台。

三、实验原理气敏电阻传感器是一种将检测到的气体的成分和浓度转换为电信号的传感器。

气敏电阻是一种半导体敏感器件,它利用了气体的吸附而使半导体本身的电导率发生变化这一机理进行检测。

这使得气敏电阻可以把某种气体的成分、浓度等参数转化为电阻变化量,再转换为电流、电压信号。

常用的主要有接触式气体传感器、电化学气敏传感器和半导体气敏传感器等。

接触式气体传感器的检测元件一般为铂金属丝,使用时对铂丝通电流,保持300~400℃高温。

此时若与可燃性气体接触,可燃性气体就会在金属催化层上燃烧,因此铂丝温度上升,电阻值也上升。

通过测量铂丝的电阻值变化大小就可以知道可燃性气体的浓度。

电化学气敏传感器一般利用液体等电解质,其输出形式可以是气体氧化还原时产生的电流,也可以是离子作用于离子电极产生的电动势。

直热式气敏元件:加热丝和测量电极一同烧结在金属氧化物半导体管芯内,消耗功率大,稳定性较差。

旁热式气敏元件:以陶瓷管为基底,管内穿加热丝,管外侧有两个测量极,测量极之间为金属氧化物气敏材料,经高温烧结而成。

它性能稳定,消耗功率小,结构上往往加有封压双层的不锈钢丝网防爆,安全可靠。

四、实验内容及步骤设备旋钮初始位置:直流恒压源(正负)4V档、万用表置20V档、差动放大器增益拧至最小。

(1)差动放大器调零:将放大器两个输入端接地,接直流电源,用万用表测量输出电压,调节调零电位器使得输出电压为0。

(2)按图9-3-1接线。

(3)打开直流恒压源,预热5~15min后,用浸有酒精的棉球靠近传感器,并轻轻吹气使酒精挥发并进入传感器金属网内,同时观察万用表数值的变化,此时电压读数______。

它反映了传感器Ab两端间的电阻随着_______发生了变化。

燃气mq5传感器实验报告总结

燃气mq5传感器实验报告总结

燃气mq5传感器实验报告总结
根据您的需求,我可以为您提供一个关于燃气MQ5传感器实验报告的总结。

燃气MQ5传感器实验报告总结如下:
在本次实验中,我们使用了燃气MQ5传感器来检测空气中的燃气浓度。

实验分为三个部分:传感器的原理和特性介绍、实验设备和步骤、实验结果和分析。

首先,我们对燃气MQ5传感器的原理进行了详细介绍。

MQ5传感器是一种半导体传感器,其基于气体在半导体材料表面的吸附特性来检测燃气浓度。

传感器具有高灵敏度、快速响应和稳定性的特点。

接着,我们描述了实验所使用的设备和步骤。

我们将MQ5传感器与Arduino开发板相连,通过程序控制采集传感器的输出信号,并将其转换成燃气浓度数值。

实验过程中,我们模拟了不同浓度的燃气环境,并记录了传感器的输出数据。

最后,我们对实验结果进行了分析。

通过对不同浓度下的传感器输出数据进行比较,我们可以得出燃气浓度与传感器输出之间的关系。

实验结果表明,MQ5传感器对燃气浓度的变化非常敏感,并且在不同浓度下能够提供准确的测量数据。

总结起来,燃气MQ5传感器是一种有效的用于检测燃气浓度的设备。

本次实验验证了传感器的可靠性和稳定性,为进一步应用该传感器于燃气监测领域提供了参考依据。

请注意,以上总结内容仅供参考,具体的实验报告需要根据实验过程和结果进行详细撰写。

实验报告怎么写

实验报告怎么写

实验报告怎么写篇一:实验报告范本研究生实验报告(范本)实验课程:实验名称:实验地点:学生姓名:学号:指导教师:(范本)实验时间:年月日一、实验目的熟悉电阻型气体传感器结构及工作原理,进行基于聚苯胺敏感薄膜的气体传感器的结构设计、材料制作、材料表征、探测单元制作与测试、实验结果分析,通过该实验获得气体传感器从设计到性能测试完整的实验流程,锻炼同学学习能力、动手能力和分析问题能力。

二、实验内容1、理解电阻式气体传感器工作原理2、进行传感器结构设计3、进行敏感材料的合成与测试4、开展气体传感器制作5、器件性能测试与分析讨论三、实验原理气体传感器是化学传感器的一大门类,是气体检测系统的核心,通常安装在探测头内。

从本质上讲,气体传感器是一种将某种气体体积分数转化成对应电信号的转换器。

根据气敏特性来分类,主要分为半导体气体传感器、固体电解质气体传感器、接触燃烧式气体传感器、光学式气体传感器、石英谐振式气体传感器、表面声波气体传感器等。

气体传感器的检测原理一般是利用吸附气体与高分子半导体之间产生电子授受的关系,通过检测相互作用导致的物性变化从而得知检测气体分子存在的信息,大体上可以分为:(l)气体分子的吸附引起聚合物材料表面电导率变化(2)p型或n型有机半导体间结特性变化(3)气体分子反应热引起导电率变化(4)聚合物表面气体分子吸、脱附引起光学特性变化(5)伴随气体吸附脱附引起微小量变化对于电阻型气体传感器,其基本的机理都是气体分子吸附于膜表面并扩散进体内,从而引起膜电导的增加,电导变化量反应了气体的浓度情况。

四、实验器材电子天平BS2245:北京赛多利斯仪器系统有限公司KSV5000自组装超薄膜设备:芬兰KSV设备公司Keithley2700数据采集系统:美国Keithley公司KW-4A 型匀胶机:Chemat Technologies Inc.85-2 型恒温磁力热搅拌机:上海司乐仪器公司优普超纯水制造系统:成都超纯科技有限公司动态配气装置北京汇博隆仪器S-450型扫描电镜:日本日立公司UV1700紫外一可见分光光度计:北京瑞利分析仪器公司BSF-GX-2型分流式标准湿度发生器:国家标准物质研究中心、北京耐思达新技术发展公司五、实验步骤1、电阻型气体探测器工作原理认识(见三、实验原理)2、器件结构设计电阻型气体探测器基于敏感薄膜电阻变化来进行气体浓度测定,因此电阻是探测器件的一个重要参数。

13 传感器实验-可燃性气体传感器

13 传感器实验-可燃性气体传感器

传感器实验1. 可燃性气体传感器(MQ-5)介绍 特点➢ 对液化气,天然气,城市煤气有较好的灵敏度 ➢ 对乙醇,烟雾几乎不响应 ➢ 快速的响应恢复特性➢ 长期的使用寿命和可靠的稳定性 ➢ 简单的测试电路 应用➢ 适用于家庭或工业上对液化气,天然气,煤气的监测装置。

优良的抗乙醇,烟雾干扰能力。

可燃性气体传感器知识准备1 以上知识点,可参阅<M Q -5.p d f >讯方公司 传感器实验通过本实验了解可燃性气体传感器的硬件电路和工作原理1.编写一个读取可燃性气体传感器信号的程序 2. 将状态做简单的处理显示1. 硬件部分(1) 采集节点一个(2) J-Link 仿真器一个 (3)显示终端一台(4) 可燃性气体传感器一个2. 软件部分Keil μVision4 开发环境,J-Link 驱动程序1. 可燃性气体传感器工作原理电路中用到,可燃性气体传感器电路、信号放大电路、单片机系统、状态显示系统构成。

其基本工作原理:经过信号放大电路,可燃性气体传感器电路将感受到的酒精浓度以模拟量形式输出至单片机系统, 经AD 转换由状态显示系统进行显示。

可燃性气体传感器工作框图如图5-1:图5-1 电路工作框图1.可燃性气体传感器的硬件电路图电路中,可燃性气体传感器电路如图5-2。

图5-2 可燃性气体传感器原理图6 实验步骤实验基本步骤如下:1.启动Keil μVision4,新建一个项目工程Bank,添加常用组,并添加相应库函数;2.在user文件中建立main.c,SystemInit.c,PublicFuc.c文件;3.新建一个组sensor,在sensor中编写读取可燃性气体传感器状态的代码;4.编译链接工程,并生成hex 文件,所有文件如下图6-1所示:图6-1 文件示意图讯方公司 传感器实验5. 将可燃性气体传感器接到传感器接口1;图 6-2 可燃性气体传感器6. 将J-Link 仿真器、ZigBee 路由器接入传感器采集节点,仿真器USB 接口连入PC机,插好电源,并打开开发实验箱上的电源开关,如图6-3:图6-3 硬件连接示意图7. 将ZigBee 协调器接入智能网关,插好电源,并打开电源启动智能网关系统,运行传感器实验显示程序;电源开关电源传感器接口1传感器接口2传感器接口3J-LINK 接口ZigBee_DEBUG复位 节点按键 拨码开关 ZigBee 按键 红外发射天线指示灯ZigBee 复位图6-4 传感器实验显示程序图6-5 智能网关连接示意图8. 选择【Debug 】->【Start/Stop Debug Session 】,启动J-Link 进行仿真调试; 9. 选择【Debug 】->【run 】或者按快捷键“F5”,运行程序; 10. 验证:改变可燃性气体的浓度,观察显示屏上状态的变化;11. 验证完毕后,退出J-Link 仿真界面,关闭Keil μVision4软件;关闭硬件电源,整理桌面; 12. 实验完毕。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

气体传感器实验学院:计信专业:自动化姜木北【实验目的】1. 理解气体传感器的工作原理;2. 掌握单片机驱动气体传感器的方法。

【实验设备】1. 装有IAR 开发工具的PC机一台;2. 下载器一个;3. 物联网多网技术综合教学开发设计平台一套。

【实验原理】1. 气体传感器简介气体传感器是气体检测系统的核心,通常安装在探测头内。

从本质上讲,气体传感器是一种将某种气体体积分数转化成对应电信号的转换器。

探测头通过气体传感器对气体样品进行调理,通常包括滤除杂质和干扰气体、干燥或制冷处理、样品抽吸,甚至对样品进行化学处理,以便化学传感器进行更快速的测量。

2. 气体传感器分类及在本实验中的应用气体传感器通常以气敏特性来分类,主要可分为:半导体型气体传感器、电化学型气体传感器、固体电解质气体传感器、接触燃烧式气体传感器、光化学型气体传感器、高分子气体传感器等。

半导体气体传感器是采用金属氧化物或金属半导体氧化物材料做成的元件,与气体相互作用时产生表面吸附或反应,引起以载流子运动为特征的电导率或伏安特性或表面电位变化。

这些都是由材料的半导体性质决定的。

如图 1.112所示:根据其气敏机制可以分为电阻式和非电阻式两种。

本实验采用的是电阻式半导体气体传感器主要是指半导体金属氧化物陶瓷气体传感器,是一种用金属氧化物薄膜(例如:Sn02,ZnO Fe203,Ti02等)制成的阻抗器件,其电阻随着气体含量不同而变化。

气味分子在薄膜表面进行还原反应以引起传感器传导率的变化。

为了消除气味分子还必须发生一次氧化反应。

传感器内的加热器有助于氧化反应进程。

它具有成本低廉、制造简单、灵敏度高、响应速度快、寿命长、对湿度敏感低和电路简单等优点。

3. 气体传感器MQ-6灵敏度特性灵敏度特性如下图:1.16所示。

当检测到气体时,气体传感器MQ-6的电导率会发生变化,通过调节滑动电阻器(R18)的阻值调配适当的输出电压,以便单片机检测输出信号,做出相应的判断。

图中J15为传感器模组与单片机的接口。

传感器的6引脚为输出引脚,C27为滤波电容。

【程序流程图】程序流程图如图 1.114所示。

【气体传感器的驱动程序】#include "Basic.h"#include "UART.h"void main(void){uint8 SensorValue;LEDPortInit();UART0_Init( BAUD_115200 );SetIOInput(0,0);for( ; ; ){SensorValue = GetIOLevel( 0, 0 );UART0_Send( "Gas Sensor:", sizeof("Gas Sensor:")-1 );UART0_Dis_uNum(SensorValue);if(0 == SensorValue)UART0_Send( "Safe", sizeof("Safe")-1 );else if(1 == SensorValue)UART0_Send( "Alarm!", sizeof("Alarm!")-1 );UART0_Send( "\r\n", sizeof("\r\n")-1 );SET_LED_D8;Delay(5);CLR_LED_D8;Delay(120);}}#include "Basic.h"void delay(uint n){uint i;for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);for(i=0;i<n;i++);}void Delay(uint n){uint i,j,k;for(i=0;i<n;i++)for(j=0;j<100;j++)for(k=0;k<100;k++)}void LEDPortInit(void){P1SEL &= ~0X02;P2SEL &= ~0X01;P1DIR |= 0X02;P2DIR |= 0X01;CLR_LED_D8;CLR_LED_D9;}uint8 GetCh08bitADC(void){uint8 v = 0;ADCCFG = 0x01;ADCCON1 = 0x33;ADCCON2 = 0xB0;ADCCON1 |= 0x40;while(!(ADCCON1 & 0x80));v = ADCL;v = ADCH;return(v);}void SetIOInput(uint8 group, uint8 bit){switch(group){case 0: P0DIR &= ~(1 << bit); P0SEL &= ~(1 << bit); P0INP |=(1 << bit); break;case 1: P1DIR &= ~(1 << bit); P1SEL &= ~(1 << bit); P1INP |=(1 << bit); break;case 2: P2DIR &= ~(1 << bit); P2SEL &= ~(1 << bit); P2INP |=(1 << bit); break;}}void SetIOOutput(uint8 group, uint8 bit){switch(group){case 0: P0DIR |= (1 << bit); P0SEL &= ~(1 << bit); break;case 1: P1DIR |= (1 << bit); P1SEL &= ~(1 << bit); break;case 2: P2DIR |= (1 << bit); P2SEL &= ~(1 << bit); break;}}uint8 GetIOLevel(uint8 group, uint8 bit){switch(group){case 0: return !!(P0 & (1 << bit));case 1: return !!(P1 & (1 << bit));case 2: return !!(P2 & (1 << bit));}return 0;}void SetIOLevel(uint8 group, uint8 bit, uint8 value){switch(group){case 0:if(value)P0 |= (1 << bit);elseP0 &=~(1 << bit);break;case 1:if(value)P1 |= (1 << bit);elseP1 &=~(1 << bit);break;case 2:if(value)P2 |= (1 << bit);elseP2 &=~(1 << bit);break;}}#include "UART.h"void UART0_Init(BaudSel baud){CLKCONCMD &= ~0X40; //晶振while(!(SLEEPSTA & 0X40)) ; //等待晶振稳定CLKCONCMD &= ~0X47; //TICHSPD128分频,CLKSPD不分频SLEEPCMD |= 0X04; //关闭不用的RC振荡器PERCFG = 0X00;//位置1 P0口P0SEL |= 0X0C;//P0用作串口U0CSR |= 0X80;//UART方式switch(baud){case BAUD_2400: U0GCR |= 6; U0BAUD |= 59; break;case BAUD_4800: U0GCR |= 7; U0BAUD |= 59; break;case BAUD_9600: U0GCR |= 8; U0BAUD |= 59; break;case BAUD_14400: U0GCR |= 8; U0BAUD |= 216; break;case BAUD_19200: U0GCR |= 9; U0BAUD |= 59; break;case BAUD_28800: U0GCR |= 9; U0BAUD |= 216; break;case BAUD_38400: U0GCR |= 10; U0BAUD |= 59; break;case BAUD_57600: U0GCR |= 10; U0BAUD |= 216; break;case BAUD_76800: U0GCR |= 11; U0BAUD |= 59; break;case BAUD_115200: U0GCR |= 11; U0BAUD |= 216; break;case BAUD_230400: U0GCR |= 12; U0BAUD |= 216; break;default : U0GCR |= 11; U0BAUD |= 216; break;}UTX0IF = 0;U0CSR |= 0X40;//允许接收IEN0 |= 0X84;//开总中断,接收中断}void UART0_Send(char *Data,int len){int i;for(i=0;i<len;i++){U0DBUF = *Data++;while(UTX0IF == 0)UTX0IF = 0;}}void UART0_Dis_uNum(uint16 uValue ){uint8 i;char cData[5] = {'0','0','0','0','0'};cData[0] = uValue % 100000 / 10000 + '0';cData[1] = uValue % 10000 / 1000 + '0';cData[2] = uValue % 1000 / 100 + '0';cData[3] = uValue % 100 / 10 + '0';cData[4] = uValue % 10 / 1 + '0';if(0 != uValue ){for( i=0; i<5; i++){if('0' != cData[i] )break;if('0' == cData[i] )cData[i] = ' ';}}else if(0 == uValue ){for( i=0; i<4; i++){cData[i] = ' ';}}UART0_Send(" ", 1);UART0_Send(cData, 5);UART0_Send(" ", 1);}void UART0_Dis_fNum(float fValue ){uint16 uValue = (uint16)( 100 * fValue );char cData[5] = {'0','0','.','0','0'};cData[0] = uValue % 10000 / 1000 + '0';cData[1] = uValue % 1000 / 100 + '0';cData[2] = '.';cData[3] = uValue % 100 / 10 + '0';cData[4] = uValue % 10 / 1 + '0';UART0_Send(" ", 1);UART0_Send(cData, 5);UART0_Send(" ", 1);}#pragma vector = URX0_VECTOR__interrupt void UART0_ISR(void){// static char temp[1];// temp[0] = U0DBUF;// UART0_Send(temp, 1);URX0IF = 0;//清中断标志}【实验结果及现象】当运行该程序并用火焰燃烧传感器端口时可以在串口执行软件窗口中看到如下结果:。

相关文档
最新文档
