节流阀的结构及工作原理

节流阀的结构及工作原理嘿，朋友们，今天咱们就来聊聊这个节流阀，这可是工程界里的一个小明星哦！说起来，这东西长得有点儿像水龙头，但实际上比水龙头复杂多了。

咱们得从里到外，一点一点看个明白。

首先，咱们得看看节流阀的结构。

这东西主要分几个部分：阀体、阀瓣、阀座、调节螺钉和驱动机构。

阀体嘛，就像是人体的躯干，结实可靠，承担着整个节流阀的支撑。

阀瓣就像是嘴巴，开口的大小直接影响着流量的多少。

阀座就像是牙齿，和阀瓣紧密贴合，保证密封性。

调节螺钉和驱动机构，就相当于给阀瓣穿上了鞋子，通过它们我们可以方便地控制阀瓣的开合。

然后，咱们再来说说这节流阀的工作原理。

简单来说，就是通过改变阀瓣与阀座的间隙来控制流体的流量。

当阀门打开时，阀瓣和阀座之间的间隙变大，流体就顺畅地通过；当阀门关闭时，间隙变小，流体就受到阻碍，流量也就相应减少了。

哎呀，别看它个小，作用可大着呢！比如在化工、石油、电力等行业，节流阀可是起着至关重要的作用。

就拿调节管道压力来说吧，这节流阀一调节，管道压力就乖乖听话了。

还有，调节流量、温度、湿度等等，这节流阀都是一把好手。

记得有一次，我跟着师傅去工地调试设备，看到一个节流阀出了问题。

师傅二话不说，拿着工具开始检查。

他先打开阀盖，用内窥镜检查阀瓣和阀座，然后又调整了一下调节螺钉。

没过多久，设备就恢复了正常。

看着师傅熟练的操作，我真是既佩服又好奇。

嘿，朋友们，说了这么多，你肯定对节流阀有了更深的了解了吧？其实，这东西还是挺有意思的。

只要我们用心去研究，你会发现这个小小的节流阀，蕴含着大大的智慧。

下次有机会，咱们再一起聊聊这其中的奥秘吧！哈哈，那咱们下次见！。

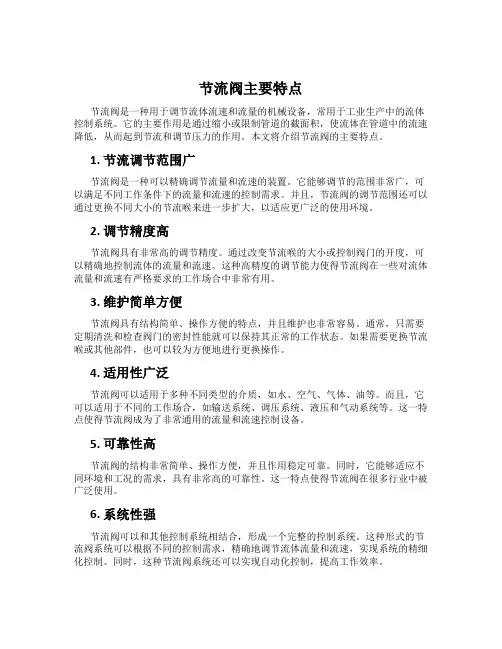

节流阀主要特点

节流阀主要特点节流阀是一种用于调节流体流速和流量的机械设备，常用于工业生产中的流体控制系统。

它的主要作用是通过缩小或限制管道的截面积，使流体在管道中的流速降低，从而起到节流和调节压力的作用。

本文将介绍节流阀的主要特点。

1. 节流调节范围广节流阀是一种可以精确调节流量和流速的装置。

它能够调节的范围非常广，可以满足不同工作条件下的流量和流速的控制需求。

并且，节流阀的调节范围还可以通过更换不同大小的节流喉来进一步扩大，以适应更广泛的使用环境。

2. 调节精度高节流阀具有非常高的调节精度。

通过改变节流喉的大小或控制阀门的开度，可以精确地控制流体的流量和流速。

这种高精度的调节能力使得节流阀在一些对流体流量和流速有严格要求的工作场合中非常有用。

3. 维护简单方便节流阀具有结构简单、操作方便的特点，并且维护也非常容易。

通常，只需要定期清洗和检查阀门的密封性能就可以保持其正常的工作状态。

如果需要更换节流喉或其他部件，也可以较为方便地进行更换操作。

4. 适用性广泛节流阀可以适用于多种不同类型的介质，如水、空气、气体、油等。

而且，它可以适用于不同的工作场合，如输送系统、调压系统、液压和气动系统等。

这一特点使得节流阀成为了非常通用的流量和流速控制设备。

5. 可靠性高节流阀的结构非常简单、操作方便，并且作用稳定可靠。

同时，它能够适应不同环境和工况的需求，具有非常高的可靠性。

这一特点使得节流阀在很多行业中被广泛使用。

6. 系统性强节流阀可以和其他控制系统相结合，形成一个完整的控制系统。

这种形式的节流阀系统可以根据不同的控制需求，精确地调节流体流量和流速，实现系统的精细化控制。

同时，这种节流阀系统还可以实现自动化控制，提高工作效率。

总之，节流阀是一种非常重要的流量和流速控制装置。

它具有调节范围广、调节精度高、维护简单方便、适用性广泛、可靠性高、系统性强等特点。

在现代工业生产和流体控制中，它已经成为了不可缺少的一部分。

节流阀的工作原理

节流阀的工作原理节流阀是一种常用的流体控制装置，用于调节流体介质的流量和压力。

它通过改变流体流经的通道截面积，来控制流体的流速和流量。

节流阀广泛应用于工业生产、液压系统、供水系统等领域。

一、节流阀的基本结构节流阀通常由阀体、阀芯、阀座、阀杆和操作机构等部份组成。

1. 阀体：节流阀的主要外壳，通常由金属材料制成，具有良好的耐压性能和密封性能。

2. 阀芯：位于阀体内的挪移部件，可以通过阀杆的升降来改变通道截面积。

阀芯通常采用锥形或者圆柱形设计，以便实现流量的调节。

3. 阀座：位于阀体内的固定部件，与阀芯配合，形成流体流经的通道。

4. 阀杆：连接操作机构和阀芯的部件，通过操作机构的控制，使阀芯上下运动，从而改变通道截面积。

5. 操作机构：用于控制阀芯运动的装置，通常包括手动操作装置和自动控制装置。

二、节流阀的工作原理基于流体的连续性方程和伯努利方程。

当流体通过节流阀时，由于通道截面积的改变，流体的速度和压力发生变化。

1. 当节流阀彻底关闭时，阀芯与阀座密切贴合，通道截面积为零，流体无法通过节流阀。

2. 当节流阀逐渐打开时，阀芯开始与阀座分离，通道截面积逐渐增大，流体开始通过节流阀。

3. 随着通道截面积的增大，流体的速度增加，压力下降。

根据伯努利方程，流速越大，压力越低。

4. 当节流阀彻底打开时，通道截面积最大，流体速度最大，压力最低。

5. 通过改变阀芯的位置，可以控制通道截面积的大小，从而实现对流体流速和压力的调节。

三、节流阀的特点和应用1. 节流阀具有简单、结构紧凑、体积小、分量轻的特点，适合于安装空间有限的场合。

2. 节流阀具有较高的密封性能和耐压性能，能够在高压和高温条件下稳定工作。

3. 节流阀的调节范围广，可以实现从全关到全开的连续调节。

4. 节流阀的流量特性稳定，能够保持流体流量与阀芯位置的线性关系。

5. 节流阀广泛应用于工业生产中的流量调节、压力控制、液位控制等方面，以及液压系统、供水系统、石油化工等领域。

节流阀的工作原理

节流阀的工作原理标题：节流阀的工作原理引言概述：节流阀是一种常见的流体控制装置，用于调节流体的流速和压力。

它通过改变流体通道的截面积，实现对流体的节流和调节。

下面将详细介绍节流阀的工作原理。

一、节流阀的基本结构1.1 节流阀主要由阀体、阀芯、阀座和驱动装置组成。

1.2 阀体是节流阀的外壳，通常由金属或塑料制成，具有良好的密封性能和耐腐蚀性。

1.3 阀芯是节流阀的关键部件，通过移动阀芯的位置来改变流体通道的截面积，从而实现对流体的节流和调节。

二、节流阀的工作原理2.1 当节流阀处于关闭状态时，阀芯与阀座紧密配合，阀体内的流体无法通过。

2.2 当节流阀处于开启状态时，阀芯与阀座分开，流体可以通过阀体内的通道流动。

2.3 通过调节阀芯的位置，可以改变流体通道的截面积，从而控制流体的流速和压力。

三、节流阀的应用领域3.1 节流阀广泛应用于石油、化工、冶金、电力等工业领域。

3.2 在石油化工生产过程中，节流阀可以用于调节流体的流速和压力，保证生产过程的稳定性。

3.3 在电力行业中，节流阀可以用于调节锅炉进水量和蒸汽流量，保证锅炉的安全运行。

四、节流阀的优点和缺点4.1 节流阀具有结构简单、使用方便、调节范围广等优点。

4.2 节流阀的缺点是易受流体介质的影响，需要定期维护和清洗。

4.3 针对不同的介质和工况，需要选择合适的节流阀类型和材质。

五、节流阀的发展趋势5.1 随着工业自动化水平的提高，节流阀将更加智能化和自动化。

5.2 节流阀将更加注重节能减排和环保方面的要求。

5.3 节流阀将更加注重产品质量和性能的提升，满足不同工况的需求。

结论：通过以上介绍，可以看出节流阀是一种重要的流体控制装置，具有广泛的应用领域和发展前景。

了解节流阀的工作原理对于工程技术人员和相关行业的从业人员具有重要的意义。

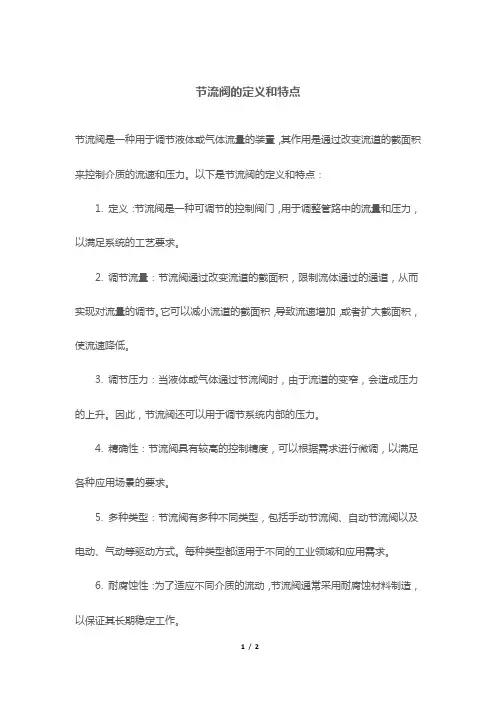

节流阀的定义和特点

节流阀的定义和特点
节流阀是一种用于调节液体或气体流量的装置，其作用是通过改变流道的截面积来控制介质的流速和压力。

以下是节流阀的定义和特点：
1. 定义：节流阀是一种可调节的控制阀门，用于调整管路中的流量和压力，以满足系统的工艺要求。

2. 调节流量：节流阀通过改变流道的截面积，限制流体通过的通道，从而实现对流量的调节。

它可以减小流道的截面积，导致流速增加，或者扩大截面积，使流速降低。

3. 调节压力：当液体或气体通过节流阀时，由于流道的变窄，会造成压力的上升。

因此，节流阀还可以用于调节系统内部的压力。

4. 精确性：节流阀具有较高的控制精度，可以根据需求进行微调，以满足各种应用场景的要求。

5. 多种类型：节流阀有多种不同类型，包括手动节流阀、自动节流阀以及电动、气动等驱动方式。

每种类型都适用于不同的工业领域和应用需求。

6. 耐腐蚀性：为了适应不同介质的流动，节流阀通常采用耐腐蚀材料制造，以保证其长期稳定工作。

7. 简单结构：节流阀通常具有简单的结构设计，易于安装和维护。

这使得它们在各个行业中广泛应用。

总之，节流阀是一种用于调节液体或气体流量的控制装置。

其特点包括调节流量和压力、控制精确、多种类型选择、耐腐蚀性强和结构简单等。

这些特点使得节流阀在工业领域中起着重要的作用。

节流阀的工作原理

节流阀的工作原理节流阀是一种常用的流量调节装置，用于控制流体介质在管道中的流速和流量。

它通过改变流道的截面积来改变流体通过的通道大小，从而实现流量的调节。

节流阀的工作原理基于流体动力学和流体静力学的原理，下面将详细介绍节流阀的工作原理。

一、节流阀的结构和组成部分节流阀主要由阀体、阀芯、阀座、阀杆、密封圈和操作装置等组成。

阀体是节流阀的主要部分，通常由金属材料制成，具有良好的耐压和耐腐蚀性能。

阀芯是控制流体通过的关键部件，通常由金属材料制成，并且具有一定的强度和密封性能。

阀座是阀芯的固定部分，通常由耐磨损和耐腐蚀的材料制成，以保证阀芯和阀座之间的密封性能。

阀杆是连接阀芯和操作装置的部分，通过操作装置的控制来实现阀芯的开启和关闭。

密封圈用于保证节流阀的密封性能，通常由橡胶或金属材料制成。

二、节流阀的工作原理基于流体的连续性方程和伯努利定律。

当流体通过节流阀时，流体的速度和压力会发生变化，从而实现流量的调节。

1. 流体速度的变化当流体通过节流阀时，由于通道的截面积变小，流体的速度会增加。

根据连续性方程，流体的质量流量在不可压缩的情况下保持不变，即质量流量=密度 ×截面积 ×速度。

因此，当截面积减小时，流体的速度必然增加。

2. 压力的变化根据伯努利定律，当流体通过节流阀时，流体的速度增加，压力会降低。

伯努利定律可以表示为：压力 + 动能 + 位能 = 常数。

由于节流阀中的动能和位能变化不大，因此当速度增加时，压力必然降低。

3. 流量的调节通过改变节流阀的开度，即改变通道的截面积，可以控制流体通过的通道大小，从而实现流量的调节。

当节流阀的开度增大时，通道的截面积增大，流体通过的通道大小增加，流量也随之增加。

反之，当节流阀的开度减小时，通道的截面积减小，流体通过的通道大小减小，流量也随之减小。

三、节流阀的应用领域节流阀广泛应用于各个行业的流体控制系统中，常见的应用领域包括：1. 石油化工行业：用于炼油、化工生产过程中的流体调节和控制。

节流阀的工作原理

节流阀的工作原理节流阀是一种常见的控制流体流量的装置，它通过改变流体流经的通道截面积来控制流量的大小。

下面将详细介绍节流阀的工作原理。

一、节流阀的基本结构节流阀通常由阀体、阀芯、阀座和操作杆组成。

阀体是节流阀的主要部份，它包含了流体流经的通道。

阀芯是位于阀体内部的活动部件，通过上下挪移来改变通道的截面积。

阀座是阀芯的配合部件，用于控制流体的流量。

操作杆用于控制阀芯的运动，通常由手动操作或者自动控制系统控制。

二、节流阀的工作原理1. 压力差原理节流阀的工作原理基于压力差原理。

当流体通过节流阀时，流体的速度增加，静压力降低。

根据伯努利定律，流体的动能增加，而静能减小。

因此，流体在通过节流阀时会发生速度增加、压力降低的现象。

2. 流体流速控制节流阀通过改变通道截面积来控制流体的流速。

当阀芯向上挪移时，通道截面积减小，流速增加；当阀芯向下挪移时，通道截面积增大，流速减小。

通过调整阀芯的位置，可以实现对流体流速的精确控制。

3. 流体流量控制节流阀还可以通过改变通道截面积来控制流体的流量。

流量是流速和通道截面积的乘积，通过改变通道截面积，可以调节流量的大小。

当阀芯向上挪移时，通道截面积减小，流量减小；当阀芯向下挪移时，通道截面积增大，流量增加。

4. 压力平衡节流阀的工作原理还涉及到压力平衡。

当流体通过节流阀时，阀芯上下两侧的压力会发生差异。

为了保持压力平衡，节流阀通常会设计成双座式或者多座式结构。

这些结构可以通过调整阀芯和阀座之间的间隙，使得上下两侧的压力保持平衡，从而实现稳定的流量控制。

三、节流阀的应用领域节流阀广泛应用于各种工业领域，包括石油化工、电力、冶金、制药、食品加工等。

它们常用于控制流体的流量和压力，以满足生产过程中的需要。

1. 流量控制节流阀可以根据生产需求来调节流体的流量，确保流量在合适的范围内。

例如，在化工过程中，需要精确控制反应物的流量，以确保反应过程的稳定性和产品质量。

2. 压力控制节流阀可以通过调节通道截面积来控制流体的压力。

节流阀的工作原理

节流阀的工作原理节流阀是一种常见的工业控制阀门，用于控制流体的流量和压力。

它通过调节流体流经阀门的通道截面积来控制流速和压力的变化。

节流阀的工作原理基于流体动力学和流体静力学的基本原理。

一、节流阀的构造和组成部分节流阀通常由阀体、阀芯、阀座、阀杆、调节装置和密封装置等组成。

1. 阀体：阀体是节流阀的主要部件，通常由金属材料制成，具有良好的耐腐蚀性和耐高温性能。

2. 阀芯：阀芯是节流阀的关键部件，通常由金属材料制成，具有良好的密封性能和耐磨性能。

3. 阀座：阀座是阀芯的配套部件，通常由金属或弹性材料制成，具有良好的密封性能和耐磨性能。

4. 阀杆：阀杆是连接阀芯和调节装置的部件，通常由金属材料制成，具有足够的强度和刚性。

5. 调节装置：调节装置是用于调节阀芯位置的部件，通常由手轮、电动装置或气动装置组成。

6. 密封装置：密封装置用于确保节流阀的密封性能，通常包括填料密封和金属密封两种形式。

二、节流阀的工作原理基于流体的连续性方程和伯努利定律。

1. 流体连续性方程：流体连续性方程表明，在稳态流动条件下，流体通过截面积变化的管道时，流速与通道截面积成反比。

当节流阀的通道截面积减小时，流速增加；通道截面积增大时，流速减小。

2. 伯努利定律：伯努利定律表明，在稳态流动条件下，流体的总能量保持不变。

当节流阀的通道截面积减小时，流速增加，压力降低；通道截面积增大时，流速减小，压力增加。

基于以上原理，节流阀的工作可以分为以下几个阶段：1. 开启阶段：当调节装置调整节流阀的通道截面积最大时，流体可以自由通过阀门，流速较大，压力较低。

2. 调节阶段：当调节装置调整节流阀的通道截面积逐渐减小时，流体的流速逐渐减小，压力逐渐增加。

这个阶段节流阀起到控制流量和压力的作用。

3. 关闭阶段：当节流阀的通道截面积减小到一定程度时，流体的流速急剧增加，压力急剧增加，形成局部的高速流动区域，这种现象称为孔口效应。

在孔口效应的作用下，流体流经节流阀时会产生噪音和振动，对阀门和管道造成破坏。

流量控制阀——节流阀

流பைடு நூலகம்控制阀——节流阀
薛婉莹胡珊青曹清媛
流量控制阀
液压系统的中执行机构运行速度的大小由输入执行机构的流量来确定。控制油液流量的液压阀，统称为流量控制阀。
1.常见的流量控制阀：

节流阀、调速阀、分流阀以及它们组成的组合阀等。
2.工作的共同特点：

依靠改变阀的节流口过流面积的大小或液流通道的长短来调节液流液阻的大小，从而控制流量。
1.常用节流口形式 2.普通节流阀 3.普通节流阀的流量特性 4.节流阀的作用
针阀式
偏心式
轴向三角槽式
周边缝隙式
轴向缝隙式
1.针阀式节流口
特点：结构简单，但节流口长度大，易阻塞，流量随温度影响较大
2.偏心式节流口
特点：容易制造，但阀芯上径向力不平衡，旋转阀芯时费力
3.轴向三角槽式节流口
特点：节流口水力半径大，小流量时稳定性好，径向力能实现平衡。
4.周边缝隙式节流口
特点：节流口可以做成薄刃结构，获得最小稳定流量，阀芯受径向不平衡力。
5.轴向缝隙式节流口
特点：节流口可以做成单薄刃或双薄刃结构，流量对温度变化不敏感，节流口水力半径大。
2.普通节流阀
固定式和可调式
区别：节流口的可调性特点：前后压力差随负载的变化而变化，会影响流量的稳定性
图二
节流阀特性曲线
流量稳定性的影响因素
(2)温度对流量的影响
油温影响到油液粘度,对于细长小孔,油温变化时,流量也会随之改变,对于薄壁小孔粘度对流量几乎没有影响,故油温变化时,流量基本不变。
(3)节流口的堵塞
改变节流口通流面积的大小,使流量发生变化。。一般节流口通流面积越大, 节流通道越短和水力直径越大,越不容易堵塞,当然油液的清洁度也对堵塞产生影响。一般流量控制阀的最小稳定流量为0.05l/min。

节流阀的工作原理

节流阀的工作原理节流阀是一种常用的流体控制装置，用于调节流体介质的流量和压力。

它通过改变流道的截面积来改变流体通过节流阀的速度和压力，从而实现流量的调节。

下面将详细介绍节流阀的工作原理。

一、节流阀的结构组成节流阀普通由阀体、阀芯、阀座、阀杆、弹簧等部份组成。

1. 阀体：节流阀的主体部份，通常为金属材料制成，具有一定的强度和耐腐蚀性。

2. 阀芯：位于阀体内，是控制流体通过的关键部件，通常为圆柱形或者圆锥形。

3. 阀座：与阀芯配合，用于控制流体的流量和压力，通常为金属或者弹性材料制成。

4. 阀杆：连接阀芯和手动或者自动操作装置，用于控制阀芯的开启和关闭。

5. 弹簧：用于提供阀芯的弹性力，保证阀芯与阀座之间的密封性。

二、节流阀的工作原理节流阀的工作原理基于流体力学和控制原理，通过改变流道截面积来调节流体的流量和压力。

1. 开启状态：当节流阀处于开启状态时，阀芯与阀座之间的间隙较大，流体可以顺畅地通过节流阀。

此时，流体的流速较快，流道截面积较大，流量较大。

同时，由于流体通过节流阀的速度增加，压力也会降低。

2. 关闭状态：当节流阀处于关闭状态时，阀芯与阀座之间的间隙被彻底封闭，阻挠了流体的通过。

此时，节流阀的流道截面积为零，流量为零。

同时，由于流体无法通过节流阀，压力会增加。

3. 调节状态：当节流阀处于调节状态时，阀芯与阀座之间的间隙可以根据需要进行调整。

通过改变阀芯的位置，可以改变流道的截面积，从而调节流体的流量和压力。

当阀芯向上挪移时，流道截面积减小，流速减慢，流量减小，压力增加。

当阀芯向下挪移时，流道截面积增大，流速加快，流量增加，压力降低。

三、节流阀的应用领域节流阀广泛应用于工业生产和生活中的各个领域，如石油、化工、冶金、电力、建造、水处理等。

1. 石油行业：用于石油开采、储运和加工过程中的流体控制。

2. 化工行业：用于化工生产中的流体调节和控制。

3. 冶金行业：用于冶金过程中的流体控制和调节。

4. 电力行业：用于电力发电和输电系统中的流体控制。

节流阀的工作原理

节流阀的工作原理节流阀是一种常用的流量控制装置，广泛应用于各个工业领域。

它通过改变流体流过的通道截面积来控制流量的大小，从而实现对流体流量的调节。

下面将详细介绍节流阀的工作原理及其相关特点。

一、节流阀的工作原理基于流体流动的连续性方程和伯努利方程。

当流体通过节流阀时，会发生压力降，从而加速流体的流动速度。

节流阀通过改变流体流过的通道截面积，使流速增加，从而降低流体的压力。

具体来说，节流阀通过以下几个步骤实现对流量的控制：1. 流体进入节流阀：流体从管道进入节流阀，进入节流阀的入口。

2. 流体通过节流装置：节流装置通常是一个孔或者缩流口，它可以改变流体流过的通道截面积。

当流体通过节流装置时，通道截面积变小，流速加快，压力降低。

3. 流体通过节流阀出口：流体通过节流装置后，进入节流阀的出口，继续流向下游管道或者设备。

通过改变节流装置的形状和大小，可以实现对流量的精确控制。

通常情况下，节流阀的开度越大，流量越大；节流阀的开度越小，流量越小。

二、节流阀的特点1. 简单可靠：节流阀结构简单，操作方便，可靠性高。

它不需要复杂的控制系统，只需通过手动或者自动方式调节节流装置的开度即可实现流量的调节。

2. 灵便性强：节流阀可以适应不同的工况和介质，具有较大的适应性。

它可以用于气体、液体等不同介质的流量控制，并且可以适应不同的压力和温度条件。

3. 节能环保：节流阀可以通过降低流体的压力来降低能量消耗，从而实现节能效果。

同时，节流阀可以减少流体的泄漏，提高系统的工作效率，有利于环境保护。

4. 精确控制：节流阀可以实现对流量的精确控制，满足不同工艺过程对流量的要求。

通过调节节流装置的开度，可以实现流量的连续调节，从而满足不同工况下的流量需求。

5. 适合范围广：节流阀可以广泛应用于各个工业领域，如石油化工、电力、冶金、制药等。

它可以用于流量调节、压力控制、液位控制等不同的工艺过程。

三、节流阀的应用示例1. 石油化工行业：节流阀可以用于石油管道的流量调节，控制石油的输送速度，保证管道的安全运行。

节流阀的工作原理

节流阀的工作原理引言概述：节流阀是一种常见的流体控制装置，广泛应用于工业领域。

它通过调节流体的流量来控制系统的压力和速度。

本文将详细介绍节流阀的工作原理，包括节流阀的基本构造和工作原理、流体流动的控制机制、影响节流阀性能的因素以及节流阀的应用。

一、节流阀的基本构造和工作原理1.1 节流阀的构造节流阀通常由阀体、阀芯和阀座组成。

阀体是一个中空的金属或者塑料筒体，用于容纳流体。

阀芯是一个可挪移的部件，通过调节阀芯的位置来改变流体的流量。

阀座是阀体内的一个固定环形部件，与阀芯配合形成密封，防止流体泄漏。

1.2 节流阀的工作原理节流阀的工作原理基于流体的连续性方程和伯努利方程。

当流体通过节流阀时，流体的速度会增加，压力会降低。

节流阀通过改变流道的截面积来调节流体的流量，从而实现对系统压力和速度的控制。

1.3 节流阀的调节方式节流阀的调节方式主要分为手动调节和自动调节两种。

手动调节通过手动旋钮或者手柄来改变阀芯的位置，从而调节流体流量。

自动调节则通过传感器和控制系统来监测和调节流体流量，实现自动控制。

二、流体流动的控制机制2.1 流体的速度控制节流阀通过改变流道的截面积来控制流体的速度。

当流道的截面积减小时，流体通过的面积减小，速度增加；当流道的截面积增大时，流体通过的面积增大，速度减小。

2.2 流体的压力控制节流阀通过调节流体的速度来控制压力。

根据伯努利方程，当流体通过节流阀时，速度增加，压力降低；速度减小，压力增加。

通过调节节流阀的开度，可以改变流体的速度，从而控制系统的压力。

2.3 流体的流量控制节流阀通过调节流道的截面积来控制流体的流量。

当截面积减小时，流体通过的面积减小，流量减小；当截面积增大时，流体通过的面积增大，流量增加。

通过调节节流阀的开度，可以改变流道的截面积，从而控制流体的流量。

三、影响节流阀性能的因素3.1 流体的性质流体的粘度、密度和温度等性质会影响节流阀的性能。

粘度较大的流体通过节流阀时，流动阻力增加，需要更大的压力来推动流体；密度较大的流体通过节流阀时，流速较小，需要较大的截面积来保证足够的流量。

节流阀的工作原理

节流阀的工作原理节流阀是一种常用的流体控制装置，它通过改变流体通道的截面积，调节流体的流量和压力。

下面将详细介绍节流阀的工作原理。

一、节流阀的结构和组成节流阀主要由阀体、阀芯、密封装置和操作装置等组成。

阀体是节流阀的主要部件，通常由铸铁、铸钢或者不锈钢制成。

阀芯是控制流体流量的关键部件，通常由不锈钢制成。

密封装置用于保证节流阀的密封性能，常见的有填料密封和金属密封两种形式。

操作装置用于控制阀芯的开启和关闭。

二、节流阀的工作原理节流阀的工作原理基于流体的连续性方程和能量守恒原理。

当流体通过节流阀时，流体的速度和压力会发生变化。

节流阀通过改变流体通道的截面积，从而改变流体通过的通道面积，进而控制流体的流量和压力。

当节流阀彻底关闭时，流体无法通过节流阀，流量为零。

当节流阀逐渐打开时，流体开始通过节流阀，流量逐渐增加。

当节流阀彻底打开时，流体通过节流阀的通道面积最大，流量达到最大值。

节流阀的工作原理可以通过伯努利方程来解释。

根据伯努利方程，流体的速度和压力存在反比关系。

当流体通过节流阀时，通道的截面积减小，流速增加，压力降低。

反之，通道的截面积增大，流速减小，压力增加。

三、节流阀的应用领域节流阀广泛应用于各个行业，特殊是流体控制领域。

下面列举几个常见的应用领域：1. 水力工程：节流阀用于调节水流量和压力，保证水力工程的正常运行。

2. 石油化工：节流阀用于控制石油、天然气等流体的流量和压力，保证工艺过程的稳定性。

3. 制药工业：节流阀用于控制药液的流量和压力，确保药物生产的准确性和稳定性。

4. 食品加工：节流阀用于调节食品加工过程中的流体流量和压力，保证产品质量。

5. 供暖系统：节流阀用于调节供暖系统中的热水流量和压力，实现室温控制。

四、节流阀的特点和优势节流阀具有以下特点和优势：1. 简单可靠：节流阀结构简单，工作可靠，使用寿命长。

2. 调节范围广：节流阀可根据需要调节流体的流量和压力，具有较大的调节范围。

节流阀的工作原理

节流阀的工作原理节流阀是一种用于控制流体流量的装置，通常由阀体、阀芯和阀座等组成。

它通过改变阀芯的位置来改变流体通道的截面积，从而控制流体的流量和压力。

节流阀广泛应用于工业生产中的流体控制系统，具有调节流量、稳定压力和保护设备的功能。

一、节流阀的分类根据节流阀的结构和工作原理，可以将其分为以下几类：1. 堵头节流阀：阀芯为锥形或圆柱形，通过改变阀芯与阀座之间的间隙来控制流体流量。

2. 孔板节流阀：阀芯为孔板，通过改变孔板上的孔径来控制流体流量。

3. 调节阀节流阀：阀芯为调节阀，通过改变阀芯的开度来控制流体流量。

二、节流阀通过改变流体通道的截面积来控制流体流量和压力。

具体工作原理如下：1. 堵头节流阀的工作原理：当阀芯与阀座之间的间隙变小时，流体流过节流阀时会受到阻碍，流通截面积减小，从而导致流速增加，压力下降。

当阀芯与阀座之间的间隙变大时，流体流过节流阀时受到的阻力减小，流通截面积增大，从而导致流速减小，压力增加。

通过改变阀芯与阀座之间的间隙，可以实现对流体流量和压力的调节。

2. 孔板节流阀的工作原理：孔板节流阀的阀芯为孔板，通过改变孔板上的孔径来控制流体流量。

当孔板上的孔径变小时，流体流过节流阀时会受到阻碍，流通截面积减小，从而导致流速增加，压力下降。

当孔板上的孔径变大时，流体流过节流阀时受到的阻力减小，流通截面积增大，从而导致流速减小，压力增加。

通过改变孔板上的孔径，可以实现对流体流量和压力的调节。

3. 调节阀节流阀的工作原理：调节阀节流阀的阀芯为调节阀，通过改变阀芯的开度来控制流体流量。

当阀芯的开度变小时，流体流过节流阀时会受到阻碍，流通截面积减小，从而导致流速增加，压力下降。

当阀芯的开度变大时，流体流过节流阀时受到的阻力减小，流通截面积增大，从而导致流速减小，压力增加。

通过改变阀芯的开度，可以实现对流体流量和压力的调节。

三、节流阀的应用节流阀广泛应用于工业生产中的流体控制系统，常见的应用场景包括：1. 水力发电站：节流阀用于控制水轮机的流量，以调节发电机的转速和输出功率。

节流阀的工作原理解析

节流阀的工作原理解析1前言流量控制阀简称流量阀，它是通过改变各阀通流面积的大小来进行调节液阻和输出流量，从而控制执行元件的运动速度，即。

常用的流量控制阀有节流阀和调速阀。

本文将重点分析流量阀中的节流阀，对节流阀的结构、性能及应用展开分析。

2 节流阀的结构和工作原理如图1（a）图所示，节流阀主要有阀体、阀芯、弹簧和调节手轮等零部件组成，通过调节手轮来控制节流阀阀口的开大与关小，即调节手轮，从而移动节流阀的阀芯，导致节流阀阀口面积发生改变，从而就控制了通过节流阀往外液体的输出流量，又由于执行元件液压缸一旦安装好，其面积不可改变，通过，最终来调节执行元件液压缸的运动速度。

图1 节流阀结构图及简图3节流阀的流量特性如图2所示为节流阀进口节流调速回路，在此回路中由于所使用的动力装置为定量泵，并且节流阀要起到节流作用，所以溢流阀的阀口是处于常开状态的，假设溢流阀的调节压力为p y，定量泵出口的压力为p p，根据油液的液力在管道当中等值传递，在此p p=p y并且还等于节流阀进口压力，节流阀出口的压力就等于p1，而p2=0。

图2 节流阀进口节流调速回路假设定量泵的流量为q p，通过溢流阀的流量为△q，通过节流阀的流量为q1，执行元件液压缸左腔面积为A1，右腔面积为A2，而本回路中节流阀控制执行元件液压缸左腔的进油流量，所以执行元件液压缸运动速度为（1）在公式（1）中，A1的面积在此回路中是无法改变的，所以调节通过节流阀的流量q1即可调节执行元件液压缸的运动速度v，而节流阀流量计算公式为（2）假设节流阀的口为薄壁小孔，那么（2）式中的C=cq A T为节流阀口的通流面积，△p为节流阀进出口两端之间的压力差，根据前面分析△p=py-p1，m=0.5，由此将以上分析的内容带入到公式（2）中，得（3）在此公式中c q为流量系数，其都有固定取值，ρ=900，p y为固定取值，即式中可变的是A T和p1，而p1与负载F的大小有关系，即：（4）现在将公式（4）代入到（3）中可得：（5）将公式（5）代入（1）中可得：（6）在公式（6）中，影响执行元件液压缸运动速度的可变值为A T和F，假设节流阀口的面积A T不变，那么F增大时，执行元件液压缸的运动速度v将下降；反之，当F减小时，执行元件液压缸的运动速度v将上升。

简述调速阀和节流阀的结构特点和应用场合

简述调速阀和节流阀的结构特点和应用场合调速阀和节流阀都是常见的工业控制阀门，它们的结构特点和应用场合有所不同。

调速阀一般采用伺服电动执行器，通过电子信号控制执行器的运动，实现对阀门开度的调节。

调速阀的结构一般包括执行器、阀体、阀瓣和阀座等部分。

执行器一般采用电动、气动或液动驱动方式，能够很好地适应不同工况的要求。

阀体和阀瓣一般采用不锈钢等材料制成，具有良好的耐腐蚀性和耐高温性能。

调速阀的应用场合包括石油化工、冶金、电力等领域。

节流阀一般采用手动或自动控制方式，通过改变阀门的开度来控制流量。

节流阀的结构一般包括阀体、阀瓣和阀座等部分。

阀体和阀瓣一般采用钢材等材料制成，具有较好的耐压性和耐腐蚀性。

节流阀的应用场合包括石油化工、食品、建筑等领域。

总的来说，调速阀和节流阀都是重要的控制阀门，它们的结构特点和应用场合各有所长，根据实际需要选择合适的阀门类型是非常必要的。

- 1 -。

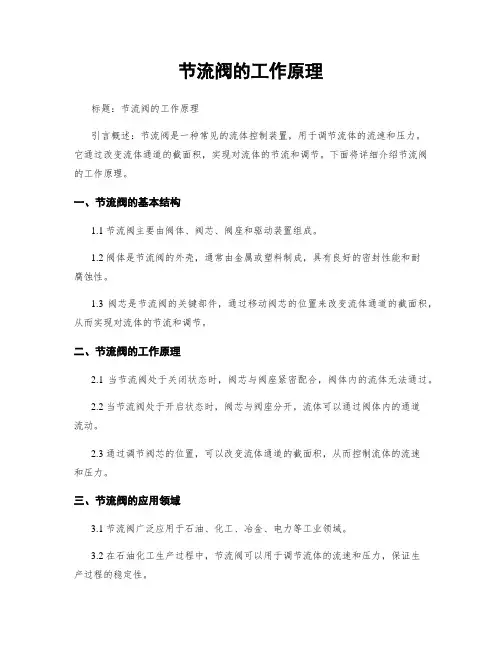

节流阀的工作原理

节流阀的工作原理节流阀是一种常见的流体控制装置，它通过改变流体通道的截面积来调节流体的流量。

节流阀广泛应用于工业生产、液压系统、供水系统等领域。

下面将详细介绍节流阀的工作原理。

1. 基本原理节流阀的工作原理基于流体力学中的伯努利原理和连续性方程。

伯努利原理指出，在流体运动中，流体的速度越大，压力越低；流体的速度越小，压力越高。

连续性方程则描述了流体在不同截面积上的质量流量守恒。

2. 结构组成节流阀普通由阀体、阀芯、阀座、阀杆等部件组成。

阀体是节流阀的外壳，内部有通道用于流体流动。

阀芯是可以在阀体内挪移的部件，通过改变阀芯的位置来改变通道的截面积。

阀座是阀芯的密封面，用于控制流体的流量。

阀杆用于操作阀芯的挪移。

3. 工作过程当节流阀处于关闭状态时，阀芯与阀座彻底接触，阀体内的流体无法通过。

当需要调节流量时，通过操作阀杆，使阀芯离开阀座，形成一个缝隙。

流体从缝隙中通过，流量随着缝隙的大小而改变。

当阀芯离开阀座越远，缝隙越大，流量越大；反之，当阀芯接近阀座时，缝隙变小，流量减小。

4. 流体特性节流阀的工作原理决定了它具有一些特殊的流体特性。

首先是流量与压力的关系，当流量增大时，节流阀的压降也会增大，即流量与压降成正比。

其次是流量与开度的关系，当阀芯与阀座的缝隙增大时，流量也会增大，但增速会逐渐减小，即流量与开度成非线性关系。

5. 应用领域节流阀广泛应用于工业生产和液压系统中。

在工业生产中，节流阀可以用于调节流体的流量，控制生产过程中的工艺参数。

在液压系统中，节流阀可以用于控制液压缸的运动速度，实现液压系统的精确控制。

此外，节流阀还可以应用于供水系统、空调系统等领域。

总结：节流阀的工作原理基于伯努利原理和连续性方程，通过改变通道的截面积来调节流体的流量。

节流阀由阀体、阀芯、阀座、阀杆等部件组成。

当阀芯与阀座接触时，节流阀关闭；当阀芯离开阀座时，流体从缝隙中通过，流量随着缝隙的大小而改变。

节流阀具有流量与压降成正比、流量与开度成非线性关系的特性。

节流阀的工作原理

节流阀的工作原理节流阀是一种常见的流体控制装置，用于调节流体的流量和压力。

它广泛应用于各种工业领域，包括石油化工、能源、水处理、制药等。

节流阀的工作原理基于流体的动能转换和能量损失。

1. 基本原理节流阀通过改变流体通过阀门的通道截面积，控制流体的流量和压力。

当流体通过节流阀时，流体的动能会因为通道的收缩而增加，导致速度增加，压力降低。

节流阀的主要作用是通过减小通道的截面积，增加流体的速度，从而降低流体的压力。

2. 结构和组成节流阀通常由阀体、阀芯、阀座和操作装置组成。

阀体是节流阀的主体部份，通常由金属材料制成，具有较高的强度和耐腐蚀性。

阀芯是负责调节通道截面积的部件，可以根据需要进行升降或者旋转。

阀座是阀芯的配套部件，确保阀门的密封性能。

操作装置可以是手动操作、电动操作或者气动操作，用于控制阀门的开启和关闭。

3. 工作过程当节流阀处于关闭状态时，阀芯与阀座密切贴合，阻挠流体通过。

当操作装置打开节流阀时，阀芯开始挪移，通道的截面积逐渐增大，流体开始通过节流阀。

随着阀芯的进一步升降或者旋转，通道的截面积不断变化，从而控制流体的流量和压力。

当需要减小流体流量时，阀芯会向下挪移或者旋转，减小通道的截面积，增加流体速度，从而降低流体的压力。

相反，当需要增加流体流量时，阀芯会向上挪移或者旋转，增大通道的截面积，减小流体速度，从而增加流体的压力。

4. 流体特性节流阀的工作原理决定了其对流体的影响。

当流体通过节流阀时，由于通道的收缩，流体的速度增加，从而产生能量损失。

这种能量损失导致了流体的压力降低。

节流阀的流量特性通常分为线性特性和非线性特性。

线性特性意味着节流阀的流量与阀门开度成正比，而非线性特性意味着流量与阀门开度之间存在非线性关系。

5. 应用领域节流阀广泛应用于各种工业领域。

在石油化工行业，节流阀常用于调节流体的压力和流量，控制化工过程的稳定性。

在能源行业，节流阀用于控制燃气、蒸汽和液体的流量，确保能源的高效利用。
