BMS电池管理系统使用说明书user's guide of BMS

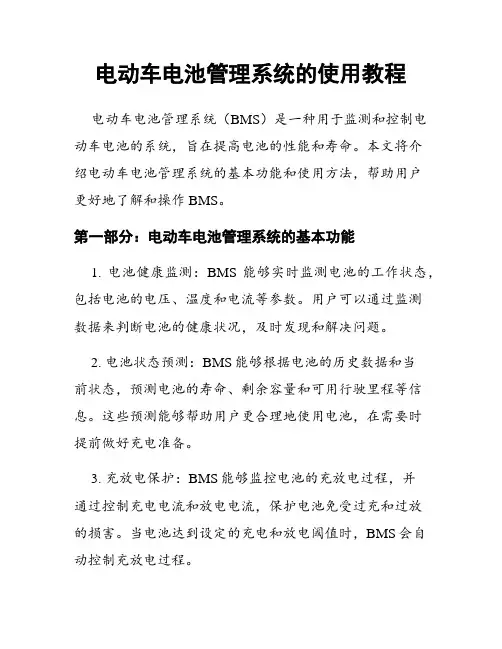

电动车电池管理系统的使用教程
电动车电池管理系统的使用教程电动车电池管理系统（BMS）是一种用于监测和控制电动车电池的系统，旨在提高电池的性能和寿命。
本文将介绍电动车电池管理系统的基本功能和使用方法，帮助用户更好地了解和操作BMS。
第一部分：电动车电池管理系统的基本功能1. 电池健康监测：BMS能够实时监测电池的工作状态，包括电池的电压、温度和电流等参数。
用户可以通过监测数据来判断电池的健康状况，及时发现和解决问题。
2. 电池状态预测：BMS能够根据电池的历史数据和当前状态，预测电池的寿命、剩余容量和可用行驶里程等信息。
这些预测能够帮助用户更合理地使用电池，在需要时提前做好充电准备。
3. 充放电保护：BMS能够监控电池的充放电过程，并通过控制充电电流和放电电流，保护电池免受过充和过放的损害。
当电池达到设定的充电和放电阈值时，BMS会自动控制充放电过程。
4. 温度管理：BMS能够监测电池的温度，并根据温度变化调整充电和放电参数。
当电池温度过高时，BMS会降低充放电电流，以降低电池的热失控风险。
5. 故障诊断和保护：BMS能够识别电池系统中的故障，并通过断电或报警等方式保护电池和车辆。
一旦发现故障，BMS会及时发出警报，并提供相应的故障诊断信息，方便用户进行维修。
第二部分：电动车电池管理系统的使用方法1. 查看电池信息：使用BMS软件或显示屏，可以查看电池的电量、温度、电流和电压等信息。
用户只需将显示屏或手机连接到电池上，并打开相应的软件，即可实时获取电池信息。
2. 设置充放电参数：根据实际需求，用户可以通过BMS设置电池的充放电阈值。
充电阈值决定了何时停止充电，放电阈值决定了何时停止放电。
通过设置适当的阈值，可以提高电池的充放电效率，延长电池寿命。
3. 系统校准：在使用BMS之前，用户需要进行系统校准，以保证BMS读取到的电池数据准确无误。
校准步骤一般包括电压和温度的校准，具体操作步骤请参考产品说明书。
4. 故障排除和维护：如果电池管理系统出现故障或异常，用户可以参考产品说明书中的故障排除方法进行处理。
bms中文手册
bms中文手册【最新版】目录1.BMS 简介2.BMS 的功能3.BMS 的使用方法4.BMS 的优势与不足5.总结正文1.BMS 简介BMS，即电池管理系统，是一种用于监控和管理电池性能的系统。
它主要应用于电动汽车、太阳能发电系统、储能系统等领域。
BMS 通过对电池的充放电状态、温度、电压等参数进行实时监控，确保电池在安全、可靠的范围内工作，从而延长电池寿命，提高系统性能。
2.BMS 的功能BMS 具有以下主要功能：（1）实时监测：BMS 能够实时监测电池的充放电状态、电压、温度等参数，确保电池在安全、可靠的范围内工作。
（2）保护功能：BMS 具备过充、过放、过温、短路等保护功能，避免电池因异常情况导致的损坏。
（3）电池状态估计：BMS 能够根据实时数据对电池的状态进行估计，如剩余电量、健康状况等。
（4）均衡功能：对于多节电池串联使用的系统，BMS 能够实时监测并均衡各节电池的状态，避免因单节电池性能不均导致的整体性能下降。
（5）通讯功能：BMS 能够与其他系统或设备进行通讯，实现数据交换和远程监控。
3.BMS 的使用方法（1）安装：根据系统需求选择合适的 BMS 型号，然后将其与电池组连接。
（2）配置：通过设置 BMS 的参数，如充放电策略、保护阈值等，以满足系统需求。
（3）调试：在实际应用中，需要对 BMS 进行调试，确保其能够与系统其他部分协同工作。
（4）监控：通过 BMS 的通讯功能，可以实时监控电池的运行状态，及时发现并处理异常情况。
4.BMS 的优势与不足优势：（1）提高电池寿命：BMS 能够确保电池在安全、可靠的范围内工作，从而延长电池寿命。
（2）提高系统性能：BMS 能够实时监测并调整电池状态，保证系统性能的稳定。
（3）便于维护和管理：BMS 能够提供丰富的信息，方便用户进行电池的维护和管理。
不足：（1）成本较高：BMS 的设计和制造成本相对较高，可能增加系统的整体成本。
（2）技术门槛：BMS 的使用需要一定的技术知识，对用户有一定的要求。
BMS产品说明书
n 系统上电自检——系统上电后对电压、温度、通讯、显 示等部件进行自动检测，保证系统自身的工作正常。
3
PDF 文件使用 "pdfFactory Pro" 试用版本创建
EK30 电动汽车能量管理系统
产品典型应用
EK30 产品典型应用
EK30 系统具有较强的可扩展性，现已形成了六大系列十一个品种的产品线，从家用电动摩托车到电动大巴车，从混合动力 车到纯电动车，从新能源汽车到储能电站，全方面满足不同客户的各种需求。
n 太阳能充电站
光伏微网发电系统是一种把负载包括在内的新型光伏 系统，从电网看来，该系统等同于一般的电力负载。借助锂 电池储能作用，将光伏组件发出的电能充分地消耗在微网系 统内部的负载上，保证能量高效利用，从而减少微网系统从 公共电网吸收能量，使光伏系统经济效益得以体现。系统同 时具有直流储能环节，在电网出现故障时，该系统仍可以对 特定的负载供电，增强了系统的实用性和应急能力。太阳能 微网供电系统在太阳能电源电量不足时，可从公共电网中补 充所缺的电量，保证负载的供电可靠度。
混合动力和纯电动大巴的 EMS，主要由 1 个主控模块， 20 个数据采集模块，1 个绝缘检测模块和 1 个强电控制模块 组成。
Ø 技术特点： u 强大的通讯功能：通过 CAN 总线与整车控制器及整车 仪表进行通讯,实时显示汽车运行时的各种参数； u 完善的系统自检功能：EMS 设置了强大的系统自检功 能，系统上电后对电压、温度、通讯、显示等部件进 行自动检测，保证系统自身的工作正常； u 高安全性：绝缘检测模块能快速高精度检测电池箱体 的绝缘性； u 可靠性高：系统通过 CAN 总线及高压继电器来控制充 放电，并通过 EMC 抗高低温老化，防水防尘以及振动 等实验，保证系统可靠运行； u 数据存储与分析：系统配备数据存储模块,可实时记 录并存储汽车运行时各项关键数据,并对所有数据进 行分析与重建，建立最优充放电模式。同时配备上位 机软件,可完成与 PC 机之间的智能通讯； u 均衡电流大：可同时控制多路均衡，均衡电流达到 1A，国内首家达到安培级均衡电流的厂家。
新能源汽车电池管理系统技术手册
新能源汽车电池管理系统技术手册第一章介绍新能源汽车电池管理系统（Battery Management System，简称BMS）是一种应用于新能源汽车电池的管理和控制系统。
本技术手册将详细介绍新能源汽车电池管理系统的原理、功能、组成以及维护等方面的内容。
第二章 BMS原理BMS的原理是通过对电池组中每个单体与整体的监测、检测和控制，实现对电池组的安全、高效运行。
BMS通过电池参数的实时采集与分析，判断电池的状态，保障电池的使用寿命和安全性。
第三章 BMS组成BMS主要由电池管理单元、通信总线、传感器和人机界面等组成。
电池管理单元负责数据采集和处理，通信总线实现数据传输，传感器用于监测电池参数，人机界面用于与用户进行交互。
第四章 BMS功能BMS具备多种功能，包括电池状态监测、电池均衡控制、温度管理、电压保护、充放电控制和故障诊断等。
通过这些功能，BMS能够实时监测电池状态，保障电池组的安全运行。
第五章 BMS维护BMS维护包括对BMS系统的日常检查、定期保养和故障排除等方面。
日常检查主要包括检查BMS系统的工作状态和运行参数，定期保养则涉及对电池组的清洁和检修，故障排除则是在BMS系统出现问题时进行故障分析和修复。
第六章 BMS未来发展趋势随着新能源汽车的普及，BMS技术也将不断发展。
未来BMS将更加注重安全性和智能化，实现对新能源汽车电池系统的更精准监测和控制，提高电池的性能和寿命。
结语本技术手册对新能源汽车电池管理系统进行了全面的介绍，包括原理、组成、功能和维护等方面的内容。
希望通过本手册的阅读，读者能够了解和掌握新能源汽车电池管理系统的基本知识，为电池的安全和性能提供有效的保障。
bms 用户手册
bms 用户手册
BMS用户手册是一本指导用户如何正确使用BMS（电池管理
系统）的指南。
它包含了BMS的基本介绍、安装和接线指南、操作步骤、故障排除方法以及其他相关信息。
用户手册通常会提供以下内容：
1. BMS的简介：包括BMS的定义、功能、应用领域等基本概
念性的介绍。
2. 安装和接线指南：详细说明如何正确地安装BMS并正确连
接电池、负载、充电器和其他相关设备。
3. 操作步骤：提供BMS的使用步骤，包括如何设置参数、如
何监测电池状态、如何执行故障排除等操作。
4. 故障排除方法：列出常见故障的原因和解决方法，帮助用户快速解决问题。
5. 技术规格：包括BMS的技术规格、性能参数、支持的电池
类型等详细信息。
通过阅读BMS用户手册，用户可以了解如何正确地使用BMS，并能在需要时处理一些常见问题。
用户手册还可以帮助用户更好地理解BMS的工作原理和性能特点，以便能更好地操作和
维护BMS系统。
电池管理系统BMS需求规格说明书
《GB/T 17626.(1-12,29)-2006 & IEC61000-4-(1-12,29) 电磁兼容 试验和测量技术》；
《GB/T 19596 有电池电子部件和电池控制单元组成的电子装置》；
工作电流（A）
休眠电流（mA）
-40～125
±2
≤8
≤2
≤1
从控单元BMU
工作电压自供电(v)
电池模块电压采集范围(v)
电池模块电压采集精度（mV）
电池采集通道数
温度采集通道数
DC9～55
0～5
≤±5
12/13
2
温度检测范围(℃)
温度采集精度(℃)
均衡电流（mA）
工作电流（mA）
休眠电流（uA）
-40～125
[约束条件2]
缺少整车台架、测功机等设备，整车性能试验需全部在实车上完成。
[约束条件3]
开发投入的资金约100万元，投入的研发人员为8名，产品的成本控制在2000元内。
备注：可另附页叙述。
销售部意见：
签名： 日期：年月日
技术部意见：
签名： 日期：年月日
技术责任者审核：
签名： 日期：年月日
总经理批准：
签名： 日期：年月日
顾客意见：
如果按照合同进行的约定开发，那么此规格书必须得到顾客的认可，其它不作要求。
签名： 日期：年月日
[面向的顾客]
电动汽车等新能源汽车生产企业。
[适用的法律/法规及遵循的标准]
《GB/T 27930-2011 电动汽车非车载传导式充电机与电池管理》；
BMS产品用户手册user manual
微软用户[选取日期]前言非常感谢您选择了力高新能EK-FT-11电动汽车电池管理系统（BMS: Battery Management System），为了使您能够更好地安装、使用和维护本产品，请在安装和使用前仔细阅读本用户手册（以下简称手册）。
EK-FT-11是力高新能针对电动汽车发展需求开发的新一代电池管理系统。
根据大型电动车的强干扰、高电压、高稳定的需求特点，EK-FT-11的设计具有极强的适用性。
根据组件的不同选择及配置，可满足客户各种不同应用需求，提供优异的产品性能。
EK-FT-11通过有效的隔离及设计方式可较好的屏蔽电动车上较强的电磁干扰，通过汽车级处理器芯片、CAN总线通信方式及高冗余度性的硬件及软件设计，显著提高了系统的安全性、稳定性、可靠性。
1.1 提示本手册包含客户必须掌握的重要信息，如客户未严格按照本手册安装、使用和维护本产品，本公司将不承担相关后果或责任。
1.2 企业资质及相关认证1.3 声明为求准确，本手册已经过复审和验证。
本手册包含的指导和描述对EK-FT-11电池管理系统是准确的，但是由于技术的改进，后续的EK-FT-11电池管理系统及手册可能变动。
EK-FT-11产品突出优势⏹高准确率——采用独有Vmin-EKF 算法（业界最精确的SOC 的估计算法），电池剩余容量估计SOC 精度已达到95%以上，业界领先；⏹高精确度——基于独有的D-Filter 算法高精度采集系统，系统参数（如单体电压）采集误差均在0.2%以内；温度采样误差±1℃（-20℃～85℃），电流采样误差±1A ；⏹高安全性——双重隔离电路及主动保护技术、强电安全、电磁兼容设计、多重主动保护技术（全面的安全管理和控制系统）；⏹高效均衡——领先的高频开关电路与温度保护技术（电池智能均衡技术）的使用，可同时控制多路电池均衡，总均衡电流可达到1A ，并通过温度监控、均衡失效等多重保护，确保均衡电路的稳定可靠；⏹强可靠性——创新优化结构设计；系统电路采用高冗余度设计，同时支持CAN 总线和高压继电器两种充放电控制方式；通过EMC 测试、高低温老化、防水防尘以及振动实验等，保证系统可靠运行；采用多重电源隔离方案，使得系统采样和通信的可靠性大大提高；BMUBMUBMUBMUBCU仪表Batterymodule 1Battery module 2Battery module 3Battery module nB U S电机控制器整车控制器⏹CAN 总线通讯功能——可通过多重隔离的CAN 总线实现与整车控制器/电机控制器、仪表及充电机之间的智能交互，实现各种信息的有效共享；EK-FT-11电池管理系统用户手册⏹绝缘监控功能——绝缘检测模块能够有效地检测电动汽车绝缘状况，实时显示绝缘故障等级，确保人身安全；⏹实时显示——通过RS485/CAN接口与上位机或显示屏进行通讯，实时显示电池组电压、温度、SOC、故障等信息；⏹强电控制——将强电控制系统和电池串管理单元独立设计，实现强弱电的有效隔离，避免串扰，提高电磁抗干扰能力，保证系统安全可靠运行；⏹系统上电自检——系统上电后对电压、温度、通讯、显示等功能进行自动检测，保证系统自身的工作正常。
BMS电池管理系统说明书讲解
BMS电池管理系统说明书BMS Battery Mnagement System Specification概述深圳市沃特玛电池有限公司动力电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，外加绝缘检测模块做监测装置，完成对动力电池的管理和应用。
OPT电池管理系统作为电动汽车电源的重要零部件，其主要任务是：监测动力蓄电池组的单体电压、温度、总电压和总电流的状态，车体绝缘性能，与整车进行数据通讯，预测蓄电池的荷电状态（State Of Charge，简称SOC），与充电机通讯并对充电状态进行控制，热管理，存储电池单体电压等运行数据、故障报警和继电器控制记录，对电池出现的故障进行诊断和报警，最终达到防止电池过充和过放，延长其使用寿命等功能。
OPT电池管理系统一般是由一个主机模块，一个显示屏模块，一个绝缘检测模块和多个采集模块组成，各个组成模块之间通过CAN通讯进行信息交换和控制管理，每个采集模块能采集12串电池，可根据电池组型号和电池包结构等条件配置采集模块数，采集模块把采集到的单体电压、温度、电流等信号上传到主机模块处理和显示屏模块显示，显示屏模块能显示BMS状态信息和进行参数配置，主机模块通过CAN总线与整车控制器通讯上报电池组信息和继电器控制状态，并且能在充电时与充电机通讯，控制充电电压和电流进行充电管理。
OPT BMS系统运行拓扑图如下：图1 OPT BMS拓扑图1.系统结构示图OPT电池管理系统一般分一体箱和分体箱，根据客户需求和电池型号配置而设计。
一体箱是主机模块、采集模块等组件都放置于同一个箱体，统一的对外接口，比较典型的一体箱结构示意图如下：图2 BMS一体箱示意图分体箱是由主控箱和电池箱组成，主控箱一般配置主机模块、霍尔传感器、控制继电器、保险丝、线束等，主要负责系统控制管理、总电流与总电压采集、系统供电、配电和通讯控制等，以下为典型的一个主控箱示意图：图3 BMS主控箱结构示意图电池箱是根据客户需求和电池型号，配置不同的采集模块和风扇数量，实现采集单体电压、温度并通过CAN总线上报主机，并能进行热管理，其中典型的一个电池箱结构示意图如下：动力线接口通讯口采用螺母固定，从车箱底部锁螺丝上来图4 OPT BMS电池箱结构示意图2.OPT BMS各部件功能及其接口定义3.1 OPT BMS外形尺寸1、主机模块：130*110*39mm2、采集模块：113mm*96mm*43mm3、GPRS&数据存储上传模块：未定4、CAN盒125*82*27mm5、绝缘检测模块：165.0*80.0*26.5mm6、显示模块：160mm*96mm*42mm3.2 OPT BMS主机模块3.2.1 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最高单节电池电压及序号和最低单节电池电压及序号，并能在显示屏模块指定位置显示，同时可以通过专用CAN 口上传到汽车仪表总线.Ⅱ. 电池组总电流检测和计算接收主控本身或采集模块上传的电池电流采集，根据设定的霍尔传感器额定参数，计算电池组总电流，并能在显示屏模块指定位置显示。
BMS储能系统用户手册簿(V1.0)-磷酸铁锂
储能电站电池管理系统(BMS)用户手册V1.0(磷酸铁锂电池)深圳市光辉电器实业有限公司目录1、概述 (3)2、系统特点 (3)3、储能电站系统组成 (4)4、电池管理系统主要组成 (4)4.1 储能电池管理模块ESBMM (5)4.1.1 ESBMM-12版本 (5)4.1.2 ESBMM-24版本 (8)4.2 电池组控制模块ESGU (12)4.3 储能系统管理单元ESMU (14)5、安装及操作注意事项 (17)附录A：产品操作使用界面 (18)1、概述ESBMS 是根据储能电池组特点设计的电池管理系统，实现电池组的监控，管理和保护等功能，为磷酸铁锂电池在成组使用时的安全应用以及寿命的延长等方面都起着决定性的作用。
2、系统特点●全面电池信息管理实时采集单体电池电压、温度，整组电池端电压、充放电电流等。
●在线SOC诊断在实时数据采集的基础上，采用多种模式分段处理办法，建立专家数学分析诊断模型，在线预估单体电池的SOC。
同时，智能化地根据电池充放电电流和环境温度等对SOC预测进行校正，给出更符合变化负荷下的电池剩余容量及可靠使用时间。
●主动无损均衡充电管理在充电过程中，采用我司“补偿式串联电流均衡法”和“集中式均衡法”两项发明专利技术调整单节电池充电电流，保证系统内所有电池的电池端电压在每一时刻有良好的一致性，同时减少有损均衡方法带来的能量浪费，最大均衡电流不小于2A。
●系统保护功能对运行过程中可能出现的电池严重过压、欠压、过流（短路）、漏电（绝缘）等异常故障情况，通过高压控制单元实现快速切断电池回路，并隔离故障点、及时输出声光报警信息，保证系统安全可靠运行。
●热管理功能对电池箱的运行温度进行严格监控，如果温度高于或低于保护值将输出热管理启动信号，系统可配备风机或保温储热装置来调整温度；若温度达到设定的危险值，电池管理系统自动与系统保护机制联动，及时切断电池回路，保证系统安全。
●自我故障诊断与容错技术电池管理系统采用先进的自我故障诊断和容错技术，对模块自身软硬件具有自检功能，即使内部故障甚至器件损坏，也不会影响到电池运行安全。
BMS储能系统用户手册(V1.0)-磷酸铁锂
储能电站电池管理系统(BMS)用户手册V1.0(磷酸铁锂电池)市光辉电器实业目录1、概述32、系统特点33、储能电站系统组成44、电池管理系统主要组成44.1 储能电池管理模块ESBMM44.1.1 ESBMM-12版本54.1.2 ESBMM-24版本84.2 电池组控制模块ESGU124.3 储能系统管理单元ESMU145、安装及操作注意事项17附录A：产品操作使用界面181、概述ESBMS 是根据储能电池组特点设计的电池管理系统，实现电池组的监控，管理和保护等功能，为磷酸铁锂电池在成组使用时的安全应用以及寿命的延长等方面都起着决定性的作用。
2、系统特点●全面电池信息管理实时采集单体电池电压、温度，整组电池端电压、充放电电流等。
●在线SOC诊断在实时数据采集的基础上，采用多种模式分段处理办法，建立专家数学分析诊断模型，在线预估单体电池的SOC。
同时，智能化地根据电池充放电电流和环境温度等对SOC预测进行校正，给出更符合变化负荷下的电池剩余容量及可靠使用时间。
●主动无损均衡充电管理在充电过程中，采用我司“补偿式串联电流均衡法”和“集中式均衡法”两项发明专利技术调整单节电池充电电流，保证系统所有电池的电池端电压在每一时刻有良好的一致性，同时减少有损均衡方法带来的能量浪费，最大均衡电流不小于2A。
●系统保护功能对运行过程中可能出现的电池严重过压、欠压、过流（短路）、漏电（绝缘）等异常故障情况，通过高压控制单元实现快速切断电池回路，并隔离故障点、及时输出声光报警信息，保证系统安全可靠运行。
●热管理功能对电池箱的运行温度进行严格监控，如果温度高于或低于保护值将输出热管理启动信号，系统可配备风机或保温储热装置来调整温度；若温度达到设定的危险值，电池管理系统自动与系统保护机制联动，及时切断电池回路，保证系统安全。
●自我故障诊断与容错技术电池管理系统采用先进的自我故障诊断和容错技术，对模块自身软硬件具有自检功能，即使部故障甚至器件损坏，也不会影响到电池运行安全。
bms智慧管理系统-使用手册-V1.0
BMS智慧管理系统使用手册目录一、简介 (3)1.1、开发目的和背景 (3)1.2、软件的目标用户 (4)二、软件总体设计 (5)2.1、系统概述 (5)2.2、系统架构 (7)2.3、系统要求 (8)三、软件使用说明 (9)3.1、系统登录 (9)3.2、工作台 (9)3.2.1、采购管理 (10)3.2.2、仓库管理 (11)3.2.3、产品管理 (12)3.2.4、订单管理 (13)3.2.5、发票管理 (14)3.2.6、费用管理 (15)3.2.7、服务管理 (16)3.2.8、工作日志 (17)3.2.9、角色权限 (18)3.2.10、考勤管理 (19)3.2.11、客户管理 (20)3.2.12、聊天交流 (21)3.2.13、培训管理 (22)3.2.14、人力资源 (23)3.2.15、售后服务 (24)3.2.16、统计报表 (25)3.2.17、通知公告 (26)3.2.18、薪酬管理 (27)3.2.19、用户管理 (28)3.2.20、知识库管理 (29)四、注意事项 (30)一、简介1.1、开发目的和背景在信息化社会的背景下，企业运营面临着前所未有的挑战与机遇。
传统的管理模式已无法满足日益复杂的业务需求，特别是对于规模较大的企业，繁琐的手动操作不仅效率低下，而且容易出现错误，影响企业的运营效率和竞争力。
这就是我们开发BMS智慧管理系统的主要背景。
BMS（Business Management System）智慧管理系统，旨在通过整合和优化各项核心业务流程，构建一个高度集成、智能高效的数字化平台。
其设计初衷是为了帮助企业实现全面的数字化转型，提升管理效率，降低运营成本，增强决策支持，提高客户满意度。
该系统的功能模块涵盖了企业管理的各个方面，如采购管理，确保供应链的顺畅；仓库管理，实现实时库存追踪；产品管理，有效控制产品质量和生命周期；订单管理，优化销售流程；费用管理和薪酬管理，实现财务精确控制；服务管理，提升客户服务体验；人力资源管理，激发员工潜力；培训管理，推动知识共享；统计报表和通知公告，提供数据驱动的决策依据；知识库管理，积累企业智慧。
BMS电池管理系统说明书讲解
BMS电池管理系统说明书BMS Battery Mnagement System Specification概述深圳市沃特玛电池有限公司动力电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，外加绝缘检测模块做监测装置，完成对动力电池的管理和应用。
OPT电池管理系统作为电动汽车电源的重要零部件，其主要任务是：监测动力蓄电池组的单体电压、温度、总电压和总电流的状态，车体绝缘性能，与整车进行数据通讯，预测蓄电池的荷电状态（State Of Charge，简称SOC），与充电机通讯并对充电状态进行控制，热管理，存储电池单体电压等运行数据、故障报警和继电器控制记录，对电池出现的故障进行诊断和报警，最终达到防止电池过充和过放，延长其使用寿命等功能。
OPT电池管理系统一般是由一个主机模块，一个显示屏模块，一个绝缘检测模块和多个采集模块组成，各个组成模块之间通过CAN通讯进行信息交换和控制管理，每个采集模块能采集12串电池，可根据电池组型号和电池包结构等条件配置采集模块数，采集模块把采集到的单体电压、温度、电流等信号上传到主机模块处理和显示屏模块显示，显示屏模块能显示BMS状态信息和进行参数配置，主机模块通过CAN总线与整车控制器通讯上报电池组信息和继电器控制状态，并且能在充电时与充电机通讯，控制充电电压和电流进行充电管理。
OPT BMS系统运行拓扑图如下：图1 OPT BMS拓扑图1.系统结构示图OPT电池管理系统一般分一体箱和分体箱，根据客户需求和电池型号配置而设计。
一体箱是主机模块、采集模块等组件都放置于同一个箱体，统一的对外接口，比较典型的一体箱结构示意图如下：图2 BMS一体箱示意图分体箱是由主控箱和电池箱组成，主控箱一般配置主机模块、霍尔传感器、控制继电器、保险丝、线束等，主要负责系统控制管理、总电流与总电压采集、系统供电、配电和通讯控制等，以下为典型的一个主控箱示意图：图3 BMS主控箱结构示意图电池箱是根据客户需求和电池型号，配置不同的采集模块和风扇数量，实现采集单体电压、温度并通过CAN总线上报主机，并能进行热管理，其中典型的一个电池箱结构示意图如下：动力线接口通讯口采用螺母固定，从车箱底部锁螺丝上来图4 OPT BMS电池箱结构示意图2.OPT BMS各部件功能及其接口定义3.1 OPT BMS外形尺寸1、主机模块：130*110*39mm2、采集模块：113mm*96mm*43mm3、GPRS&数据存储上传模块：未定4、CAN盒125*82*27mm5、绝缘检测模块：165.0*80.0*26.5mm6、显示模块：160mm*96mm*42mm3.2 OPT BMS主机模块3.2.1 主机模块功能指标Ⅰ. 电池组电压计算与控制接收采集模块上传的电池组的所有单体电压，计算电池总电压并能够选出电池组的最高单节电池电压及序号和最低单节电池电压及序号，并能在显示屏模块指定位置显示，同时可以通过专用CAN 口上传到汽车仪表总线.Ⅱ. 电池组总电流检测和计算接收主控本身或采集模块上传的电池电流采集，根据设定的霍尔传感器额定参数，计算电池组总电流，并能在显示屏模块指定位置显示。
电池管理系统BMS需求规格说明书
电池管理系统BMS需求规格说明书1.引言1.1目的1.2范围本文档适用于电池管理系统的所有功能、性能和约束条件的描述和规范。
2.功能性需求2.1单体电池管理BMS应能对单体电池进行实时监测和管理，包括电压、电流、温度等参数的采集和处理。
2.2整体电池管理BMS应能对整体电池进行综合分析和管理，包括容量估计、SOC （State of Charge）的计算和SOC的均衡。
2.3故障检测和报警BMS应能对电池系统中的故障进行检测和报警，包括过压、欠压、过流、过温等异常情况的自动识别和报警。
2.4充放电控制BMS应能通过控制充放电流和电池的充放电状态来实现对电池系统的有效控制和管理。
2.5通信接口BMS应具备与其他系统进行通信的接口，以便进行数据传输、状态监测和故障诊断。
2.6安全保护功能BMS应具备电池过压、欠压、过流、过温等异常情况下的保护功能，确保电池运行安全可靠。
3.性能需求3.1实时性能BMS应具备实时采集和处理数据的能力，能够在短时间内对电池状态进行监测和管理。
3.2精度BMS应具备对电池参数进行精确测量和计算的能力，保证监测结果的准确性和可靠性。
3.3可靠性BMS应具备高可靠性，保证在各种工作环境和负载条件下，能够正常运行和稳定工作。
3.4兼容性BMS应具备与不同品牌和型号的电池系统兼容的能力，能够适应不同电池系统的需求。
4.约束条件4.1成本BMS的设计和开发应控制在合理的成本范围内，以确保项目的经济可行性。
4.2时间限制BMS的设计和开发应按照项目计划的要求完成，以确保项目的进度。
4.3系统环境BMS应能在各种环境条件下正常工作，包括温度、湿度、振动等。
4.4安全性BMS的设计和开发应符合相关的安全标准和规范，确保使用过程中的安全性。
5.其他需求5.1用户界面BMS应具备友好的用户界面，便于用户进行参数设置、数据查看和故障诊断等操作。
5.2数据存储BMS应具备对历史数据和实时数据进行存储和管理的能力，方便后续的数据分析和记录。
bms操作手册
BMS（电池管理系统）的操作手册通常包括以下内容：
1.BMS概述：介绍BMS的定义、功能、组成和工作原理，为读者提供对BMS的基本认识。
2.BMS硬件连接：详细描述BMS与电池、充电设备、车辆控制器等硬件的连接方式，包括接口类型、连接方式、接线颜色等。
3.BMS软件操作：提供BMS软件的操作指南，包括软件安装、配置、调试等步骤。
4.BMS故障诊断与排除：介绍BMS常见故障的诊断方法，包括故障现象、可能原因和解决方法。
5.BMS维护与保养：提供BMS的维护和保养建议，包括定期检查、更换部件、清洁等操作。
6.BMS安全注意事项：强调BMS的安全使用注意事项，包括防止过充、过放、高温等条件对电池和BMS的影响。
7.BMS性能测试：提供BMS性能测试的方法和步骤，包括电池性能测试、充电性能测试、放电性能测试等。
8.BMS应用案例：介绍BMS在不同领域的应用案例，包括电动汽车、储能系统、无人机等。
BMS电池管理系统使用说明书user'sguideofBMS
BMS电池管理系统使用说明书user'sguideofBMS1.系统介绍BMS（Battery Management System）是一种用于电池管理和监控的系统，用于确保电池的安全性和性能。
本说明书将向您介绍如何正确使用BMS系统。
2.安装准备在安装BMS之前，请确保已经关闭电池电源，并且适当地接地。
检查并确保所有电缆和连接器都牢固连接。
BMS应安装在通风良好且干燥的地方。
3.硬件连接将BMS的正极连接到电池组的正极，将BMS的负极连接到电池组的负极。
确保连接稳固并紧固好螺钉。
检查所有连接以确保没有松动或接触不良。
4.功能设置通过连接到BMS的终端设备，您可以进行BMS的功能设置。
根据实际需要，您可以设置电池容量、单体电压范围、充电和放电限制等参数。
确保在设置参数之前详细阅读BMS的用户手册。
5.监测和报警BMS可以实时监测电池的状态，并且在有异常情况时发出警报。
当电压、温度或电流超出设定范围时，BMS会通过声音、灯光或终端设备上的警报通知您。
请确保及时处理警报情况以防止任何意外损害。
7.警告事项在使用BMS时，请务必注意以下事项：-严禁使用非原厂或非推荐的电池组、传感器或其他配件。
-不得擅自改动BMS系统的电路或参数设置，以避免损坏电池组或危险情况。
-不得将电池组连接到逆变器或电网上，以免造成损坏或危险。
-定期检查和保养BMS系统，确保所有连接和电缆都处于良好状态。
8.常见问题解答Q:BMS系统无法正常启动怎么办？A:检查电池组和BMS的连接是否正确并稳固，确保BMS的电源供应正常。
Q:BMS报警灯持续闪烁是什么意思？A:持续闪烁的报警灯通常表示电池组的电压、温度或电流超过了设定范围，请及时采取相应的措施。
BMS电池管理系统规格书
BMS电池管理系统规格书PRESENTED TO（呈送）:MODEL NO.（产品型号）: ××××DATE（制作日期）:Customer Part No. (客户物料编码) ：SpecificationApproved （规格书审批项）Prepared By(编制) Checked By(审核) Approved By(批准)Customer Approved （客户审批项）Checked By(审核)Approved By(批准)Please sign and return onecopy to us.请签名盖章确认后回传我司.Seal the（盖章处）说明：本资料主要针对产品现有功能介绍，可满足部分车型功能需求，实际车厂有特殊需求需与我司技术人员沟通整改。
本资料会通过软件、硬件、结构等技术部门共同修改制定，重新更新推介一、BMS介绍××××是以高压电动汽车标准研发生产的36串电池管理系统，单系统可兼容6~36串之间任意串数电池组使用，主、从机模式可承担500V以上高压系统使用。
本系统通过天津汽车研究院QC/T897-2011测试认证。
二、适用范围本规格书适用于××××版本。
三、型号××××四、规格参数种类单位规格备注电压采集范围V 0～5 单节电池电压总压采集范围V 15～180 电池组总压电压采集精度mV ±5单节电池电压精度总压精度mV ±100电流采集精度% ±0.5100A/300A/500A霍尔传感器SOC 精度% ＜8 SOC评估需要根据电压和温度曲线校正，需要客户提供对应电池的容量-电压曲线。
温度采集精度℃±1共有6路NTC温度采集范围℃-40～125均衡电流mA 70 电阻式，可同时开启3路控制输出端口5路5路输出控制端口输出控制驱动电流 A 2 峰值：5A输入信号检测端口4路CC/CC2/CP等检测绝缘检测功能Ω/V 绝缘电压检测范围：0~400V通讯接口RS485 x 1 CAN x 2工作功耗mW 600 一个DCU模块工作输入电压V 9～32V工作温度℃-40～100存储温度℃-45～125重量g 500 一个数据采集模块五、功能描述电池组总电压、总电流、等检测；● 高压继电器控制功能；● 判断何时开启继电器对电池包进行加热或冷却；● 通过整车CAN1车整车等实现数据交换；● 估算系统SOC 、SOH 、系统实际容量、峰值功率等；● 采集电池箱体内每一串电池的电压数据。
BMS需求规格说明书
BMS需求规格说明书BMS（Battery Management System，电池管理系统）是指用于监测、控制和保护电池的一套系统。
它能够对电池进行监测和维护，以确保电池的性能、稳定性和安全性。
下面是BMS需求规格说明书的一个例子，包含了约1200字的内容：1.引言1.1目的本需求规格说明书的主要目的是定义BMS的功能和性能需求，以便于开发团队设计和实现相关功能。
1.2范围本规格说明书适用于BMS的设计、开发和测试阶段，以及后续的维护和升级阶段。
1.3读者对象本规格说明书的读者对象包括开发团队成员、测试团队成员、项目经理以及其他相关人员。
2.系统概述2.1BMS功能BMS需要实现对电池的监测、控制和保护功能。
其中，监测功能包括对电池电压、电流、温度等参数的实时监测；控制功能包括对电池充放电过程的控制和调节；保护功能包括对电池过充、过放、过流、过温等异常情况的检测和处理。
2.2BMS性能BMS需要满足以下性能要求：-监测精度：电池电压监测精度小于0.1V，温度监测精度小于1℃。
-控制精度：充放电电流控制精度小于1A，充放电电压控制精度小于0.1V。
- 响应时间：对异常情况的检测和处理需要在10ms以内完成。
-稳定性：在不同工作条件下，BMS应能够稳定运行，并保持良好的系统性能。
3.功能需求3.1电池参数监测-BMS需要能够实时监测电池的电压、电流、温度等参数，并将监测数据传输给上位机进行处理和显示。
-对于电池电压和电流的监测，BMS应能够提供高精度的测量结果，并具备反馈校准功能。
-对于电池温度的监测，BMS应能够通过温度传感器实时获取温度数据，并实现温度校准和异常检测功能。
3.2充放电控制-BMS需要能够对电池的充放电过程进行控制和调节，以实现电池的最佳充放电特性。
其中，控制充电过程需要确保在一定的充电电压和电流范围内进行，并防止过充；控制放电过程需要确保在一定的放电电压和电流范围内进行，并防止过放。
沃特玛BMS电池管理系统说明书
BMS电池管理系统说明书BMS Battery Mnagement System Specification文件编号：OTM-QP-48 版本版次：A0 Document No.: Version:初版日期：2014-7-07 生效日期：Initial version date: Effective date:发送部门:Delivery department:受控印章：Controlled stamp:编制/日期Formulated by/date审核/日期Audited by/date批准/日期Approved by/date文件名称Document name BMS电池管理系统说明书BMS Battery Mnagement System Specification文件修改履历Modification Records版本Version 章节号ChapterNo.修改内容Modification content修改日期Modification date修改人MenderA0 初稿邓桂超文件名称Document name BMS电池管理系统说明书BMS Battery Mnagement System Specification1.概述深圳市沃特玛电池有限公司动力电池组OPT电池管理系统（Battery Management System，简称BMS）主要由功能模块（主机模块、采集模块、显示屏模块）和附件（线束、霍尔、直流继电器、主控箱等）组成，完成对动力电池的管理和应用。
OPT电池管理系统作为电动汽车电源的重要零部件，其主要任务是：监测动力蓄电池组的单体电压、温度、总电压和总电流的状态，与整车进行数据通讯，预测蓄电池的荷电状态（State Of Charge，简称SOC），与充电机通讯并对充电状态进行控制，热管理，存储电池单体电压等运行数据、故障报警和继电器控制记录，对电池出现的故障进行诊断和报警，最终达到防止电池过充和过放，延长其使用寿命等功能。
利维能BMS电池管理系统用户手册
5
-
温度采样+
L T1+
0
5
-
温度采样+
DC T2+ 0
5
-
温度采样+
N T2+
0
5
-
CAN1_S -
-
CAN1_H 2.5
4
CAN1_H 2.5
4
CAN1 端口
-
屏蔽线接口 CAN1 端口
2.5
信号 H 线 CAN1 端口
2.5
信号 H 线
NC
CAN2_H 2.5
4
CAN2_H 2.5
4
CAN3_S -
EVPS 新能源 利维能 BMS 电池管理系统用户手册
杉猫（北京）新能源汽车服务有限公司
1
EVPS 新能源
一、BMS 系统组成
EVPS 新能源提供的 BMS 系统由主控模块、采集均衡模块组成： ● 主控模块 BCU：主控模块通过 CAN 接口与采集模块进行高速通信，
通过对电池组数据的实时采集分析，动态制定电池管理策略，通 过热管理、均衡管理、充电管理、放电管理、边界管理等手段控 制电池工作在合适的工况，同时与车辆 VCU 及充电机进行信息交 换。同时负责高压部分的采样，与低压隔离，实现绝缘检测功能。 ● 采集均衡模块 BMU：负责单体信息的采集及单体均衡，最多支持 48 路，温度最多采集 25 路。 每个 BMS 系统包括主控模块 BCU 1 个；采集均衡模块 BMU 2～3 个， 随电池 PACK 串联数量不同而定。 BMS 实物图片如下:
主控模块 BCU 外形尺寸图
采集均衡模块 BMU 外形尺寸图
13
-12
流霍尔供电 LEM 电流霍
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BMS电池管理系统Battery Management System使用说明书User’s Guide上海妙益电子科技发展有限公司Shanghai Mewyeah Technology Development Co.,Ltd.目录1 概述Introductio (4)2 特点Features (4)3 系统构成Composition of System (5)4产品命名规则Package Information (5)4.1终端模块Terminal Modules (5)4.2中控模块Central Module (6)4.3集成模块Integral Module (6)4.4显示模块Display Module (6)4.4.1组合仪表Dashboard (6)4.4.2液晶显示器LCD Display (7)5 技术参数Parameters (7)5.1终端模块 (7)5.1中控模块 (7)5.3集成模块 (8)5.4显示模块Display Module (8)5.4.1组合仪表Dashboard (8)5.4.2液晶显示器LCD Display (8)6 安装Installing (9)6.1终端模块Terminal Module (9)6.1.1 DX201, DX101 (9)6.1.2 DX202,DX102 (9)6.2中控模块Central Module (10)6.3集成模块Integral Module (10)6.4显示模块 (10)6.4.1仪表 (10)6.4.2 液晶显示器 (11)6.4.2.1 XS201-70,XS101-70 (11)6.4.2.2 XSQ201-35,XSQ101-35 (12)7配线(Wiring) (12)7.1终端模块Terminal Module (13)7.1.1 DX201-12, DX101-12 (13)7.1.2 DX202-8, DX102-8 (14)7.1.3 DX203-20, DX103-20 (15)7.2中控模块Central Module (15)7.3集成模块Integral Module (17)7.3.1 DKX201-8, DKX101-8 (17)7.3.2 DKX201-16, DKX101-16 (18)7.3.3 DKX201-20, DKX101-20 (19)7.4显示模块Display Module (19)7.4.1仪表Dashboard (19)7.4.2 液晶显示器LCD Display (20)7.4.2.1 XS201-70,XS101-70 (20)7.4.2.2 XSQ201-35,XSQ101-35 (21)8 显示模块操作说明Operation of Display Module (21)8.1 仪表DashBoard (21)8.1.1表盘说明Layout of the face (21)8.1.2表背说明Layout of the back (21)8.1.3按键说明Key Description (22)8.1.4液晶显示Display On LCD (23)8.1.5设置时间Steps of Set Time (23)8.1.6视频显示Video Display (31)8.2 液晶显示器LCD Display Module (32)8.2.1 XS201-70,XS101-70 (32)8.2.2 XSQ201-35,XSQ101-35 (32)9 参数设置Set Parameter (36)9.1 参数设置需求Requirement for Set Parameter (36)9.2 参数设置步骤Step of Set Parameter (36)10 通信Communication (38)10.1通讯硬件要求Hardware Requirement (38)10.2地址分配Allocation of Module Address (38)10.3数据帧Communication Frame (38)10.3.1 BMS终端模块Terminal Module (38)10.3.2 BMS中控模块Central Module (39)1 概述Introductio妙益电池管理系统用于监测并指示电池状况(电压、温度、电流、剩余能量)、在异常情况下向用户发出报警信号（声光）、严重时根据制定的控制策略切断电力传送链路以保护电池从而延长电池使用寿命，另外电池管理系统还有能量均衡作用，使得系统中电池剩余能量趋于一致，延长系统的整体放电时间。
妙益电池管理系统的功能如图1-1所示。
本系统可广泛应用于新能源汽车、不间断电源(UPS)、太阳能或风能储能电站、应急移动电站等领域。
Mewyeah BMS is used to supervise battery by measure its voltage, temperature, current and SOC (State Of Charge), give out alarm under wrong circumstance, cut off electric power link in severe situation in order to protect battery and make its life longer. BMS can balance energy among batteries to make them more identical and expand its discharge cycle. The Function of Mewyeah BMS is illustrated in Fig1.Mewyeah BMS can be used in hybrid power or electric power vehicle, Un-interrupt Power System (UPS), Solar power or Wind power Stations or Mobile Emergent Power Station.图1-1 电池管理系统功能示意图Fig.1-1 Function of Mewyeah BMS2 特点Features1）EC产品认证，TS16949企业认证，国家级软件企业认证。
多重认证，产品品质值得信赖。
EC Certified, TS16949 Certified and National Software Enterprise Certified guarantee product quality.2）分级报警安全控制机制确保系统高枕无忧。
Leveled Alarm and control strategy safeguard battery system.3）数据记录功能(可选)--通过查询历史数据，了解相关产品实际使用性能，有助界定质量责任。
Data Record (Optional)—Way to know performance of relevant product and help to distinguish qualityresponsibility.4）智能学习功能，提高了SOC计算的准确性。
Intelligent knowledge acquisition ability improves the accurate of SOC.5）容错技术，提高产品可靠性。
Fault tolerant Technique enhances system reliability.3 系统构成Composition of System如图3-1所示，BMS系统由三大部分组成:终端模块、中央处理模块、显示模块。
当系统电池总数少于24个时，中控模块可以和某一终端模块合并以节省成本。
Illustrated in Fig.3-1,BMS is comprised of three parts: Terminal Modules, Central Module and Display Module. When number of battery is less than 24, Central Module may be merged with one of Terminal Modules into Integral Module in order to cut cost.图3-1 妙益电池管理系统组成示意图Fig.3-1 Architecture of Mewyeah BMS4产品命名规则Package Information4.1终端模块Terminal Modules4.2中控模块Central Module4.3集成模块Integral Module4.4显示模块Display Module 4.4.1组合仪表Dashboard4.4.2液晶显示器LCD Display5 技术参数Parameters 5.1终端模块型号Module-供电电压Power Supply(V)供电电流Supply Current(mA)电池数量Cell Number电池耗电Cell consume(mA)电压精度Volt Precision（V）温度精度Temp Precision(℃)均衡方式Balance Mode工作温度Op Temp(℃)DX201-12DV1 20~32 50 12 2 0.005 1 Discharge -40~85 DX101-12DV1 10~16 50 12 2 0.005 1 Discharge -40~85 DX201-20DV1 20~32 60 20 2 0.005 1 Discharge -40~85 DX101-20DV1 10~16 60 20 2 0.005 1 Discharge -40~85 DX201-20CV1 20~32 60 12 2 0.005 1 Charge -40~85 DX101-20CV1 10~16 60 12 2 0.005 1 Charge -40~85 DX202-08DV1 20~32 40 8 2 0.01 1 Charge -40~85 DX102-08DV1 10~16 40 8 2 0.01 1 Charge -40~855.1中控模块型号Module供电电压Power Supply(V)供电电流Supply Current(mA)总电压精度Volt Precision（%）电流精度Cur Precision(%)绝缘电阻精度Resistor Precision（%）SOC精度SOC Precision(%)高压等级High Volt(V)工作温度Op Temp(℃)DK201-200V1 20~32 80 0.2 1 20 2 100~300 -40~85 DK201-400V1 20~32 80 0.2 1 20 2 300~500 -40~85 DK201-600V1 20~32 80 0.2 1 20 2 500~700 -40~85 DK201-800V1 20~32 80 0.2 1 20 2 700~900 -40~85 DK101-200V1 10~16 80 0.2 1 20 2 100~300 -40~85 DK101-400V1 10~16 80 0.2 1 20 2 300~500 -40~85 DK101-600V1 10~16 80 0.2 1 20 2 500~700 -40~85 DK101-800V1 10~16 80 0.2 1 20 2 700~900 -40~855.3集成模块型号Module 供电电压PowerSupply(V)供电电流SupplyCurrent(mA)电池数量Cell Number电池耗电Cellconsume(mA)电压精度VoltPrecision（V）温度精度TempPrecision(℃)电流精度CurrentPrecision(%)SOC精度SOCPrecision(%)均衡方式BalanceMode工作温度OperatingTemp(℃)DKX201-8DV1 20~32 80 8 2 0.005 1 1 5 Discharge -40~85 DKX101-8DV1 10~16 80 8 2 0.005 1 1 5 Discharge -40~85 DKX201-16DV1 20~32 80 16 2 0.005 1 1 5 Discharge -40~85 DKX101-16DV1 10~16 80 16 2 0.005 1 1 5 Discharge -40~85 DKX201-16CV1 20~32 80 16 2 0.005 1 1 5 Charge -40~85 DKX101-16CV1 10~16 80 16 2 0.005 1 1 5 Charge -40~85 DKX202-20DV1 20~32 80 20 2 0.005 1 1 5 Discharge -40~85 DKX102-20DV1 10~16 80 20 2 0.005 1 1 5 Discharge -40~85 DKX202-20CV1 20~32 80 20 2 0.005 1 1 5 Charge -40~85 DKX102-20CV1 10~16 80 20 2 0.005 1 1 5 Charge -40~855.4显示模块Display Module5.4.1组合仪表Dashboard型号Module供电电压Power Supply(V)供电电流Supply Current(mA)语言Language采集信号指针表meter报警指示AlarmLED报警声音AlarmVoice记录数据Record(月)(Month)工作温度OperatingTemp(℃)模拟Ana开关Dig脉冲PulseZB286-CV1 20~32 80 Chinese 8 42 2 4 20 Chinese 1 -20~85 ZB186-CV1 10~16 100 Chinese 8 42 2 4 20 Chinese 1 -20~85 ZB286-EV1 20~32 80 English 8 42 2 4 20 Music 1 -20~85 ZB186-EV1 10~16 100 English 8 42 2 4 20 Music 1 -20~85 ZB286-RV1 20~32 80 Russian 8 42 2 4 20 Music 1 -20~855.4.2液晶显示器LCD Display型号Module 供电电压PowerSupply(V)供电电流SupplyCurrent(mA)语言Language尺寸ScreenDiagonal(Inch)采集信号报警声音AlarmVoice卫星定位GPS无线通信GPRS记录数据Record(月)(Month)工作温度OperatingTemp(℃)模拟Ana开关Dig脉冲PulseXS201-70CXXV1 20~32 60 Chinese 7.0 2 4 2 Chinese No No 1 -20~85 XS101-70CXXV1 10~16 80 Chinese 7.0 2 4 2 Chinese No No 1 -20~85 XS201-70EXXV1 20~32 60 English 7.0 2 4 2 Music No No 1 -20~85 XS101-70EXXV1 10~16 80 English 7.0 2 4 2 Music No No 1 -20~85 XS201-70RXXV1 20~32 60 Russian 7.0 2 4 2 Music No No 1 -20~85 XS101-70RXXV1 10~16 80 Russian 7.0 2 4 2 Music No No 1 -20~85 XS201-70CGGV1 20~32 80 Chinese 7.0 2 4 2 Chinese Yes Yes 1 -20~85 XS101-70CGGV1 10~16 100 Chinese 7.0 2 4 2 Chinese Yes Yes 1 -20~85 XSQ201-35C 20~32 100 Chinese 3.5 0 0 0 Chinese No No 0 -10~70 XSQ101-35C 10~16 100 Chinese 3.5 0 0 0 Chinese No No 0 -10~70 XSQ201-35E 20~32 100 Chinese 3.5 0 0 0 Chinese No No 0 -10~70 XSQ101-35E 10~16 100 Chinese 3.5 0 0 0 Chinese No No 0 -10~706 安装Installing6.1终端模块Terminal Module6.1.1 DX201, DX101使用2个M6六角螺栓固定模块，注意模块为侧面引线，引线处要留足够空间。
