激光切割机操作手册电子版第一章:激光切割机的基本原理激光切割机是一种高精密度的切割设备,利用激光束对工件进行快速切割。

激光切割机的主要原理是通过激光器产生的高能量激光束,经过聚焦系统聚焦到一个极小的点上,使工件表面瞬间达到高温,从而实现切割的目的。

第二章:激光切割机的结构和组成激光切割机主要由激光器、光路系统、运动系统、控制系统和冷却系统等部分组成。

其中,激光器是激光切割机的核心部件,它产生高能量的激光束;光路系统负责传输激光束并实现焦点调节;运动系统控制工件在加工过程中的运动;控制系统则是整个设备的大脑,负责指挥各部件协同工作;冷却系统则用于保持设备的稳定运行温度。

第三章:激光切割机的操作流程1.准备工作:首先,检查设备是否连接稳定,确保冷却系统正常工作,并清洁工作区域。

2.打开设备:按照操作手册上的说明打开设备,启动激光器并进行预热,等待设备稳定后进入下一步操作。

3.设定参数:根据工件材料和切割要求,在控制系统中设定适当的切割参数,包括激光功率、切割速度、焦距等参数。

4.加载工件:将待加工的工件固定在工作台上,并根据需要调整工作台位置。

5.开始切割:在控制系统中启动切割程序,开始激光切割过程。

注意监控切割过程,确保切割质量。

6.结束操作:切割完成后,停止激光器并关闭设备,清理工作区域并保养设备。

第四章:激光切割机的使用注意事项1.安全第一:操作激光切割机时,必须佩戴个人防护装备,避免激光辐射对眼睛和皮肤造成伤害。

2.避免过度疲劳:长时间操作激光切割机会对操作人员造成疲劳,注意适当休息。

3.定期检查设备:定期对设备进行检查和维护,确保设备正常运行。

4.熟练操作:操作人员必须经过专业培训,熟练掌握激光切割机的操作技巧。

第五章:常见故障处理方法1.激光切割不良:检查激光器、光路系统和焦距是否正常,适当调整参数重新进行切割。

2.加工质量不佳:可能是因为工件材料不适合或切割参数设定不正确,重新设定参数或更换材料进行再次切割。

激光切割机培训资料

激光切割机培训资料

激光切割机培训资料激光切割机是一种高精度、高效率的切割工具,广泛应用于金属加工、电子制造、汽车制造等领域。

激光切割技术的应用不断扩大,对操作人员的要求也越来越高。

下面将介绍激光切割机的基本原理、操作流程以及安全注意事项,帮助您快速掌握激光切割技术。

激光切割机的基本原理激光切割机是利用激光束对工件进行加工的设备。

其基本原理是通过激光器发射出的激光束,经过透镜集中成一束高能量的光束,通过光束聚焦在工件表面,使工件表面瞬间升温并融化,然后利用气体吹扫将熔融材料吹除,完成切割加工。

激光切割机的操作流程1.准备工作:检查激光切割机的运行状态,确保相关设备齐全并接通电源。

2.设定参数:根据工件材料、厚度等情况,设定合适的激光功率、切割速度等参数。

3.固定工件:将待加工的工件固定在工作台上,确保安全稳固。

4.调试焦距:调整焦距,使激光束能够准确聚焦在工件表面。

5.手动定位:根据需求手动调整激光切割机的位置,确保切割位置准确。

6.启动激光:按下启动按钮,激光切割机开始工作。

7.监控加工:在加工过程中,时刻注意加工情况,随时调整参数。

8.完成切割:加工完成后,关闭激光切割机并清洁工作台和设备。

激光切割机的安全注意事项1.戴防护眼镜:激光工作时产生较强的激光束,应该戴好防护眼镜以免伤及眼睛。

2.穿戴防护服:操作激光切割机时,应穿戴合适的防护服,避免被激光束直接照射。

3.禁止触碰切割头:激光切割头在工作时会产生高温,应禁止触碰切割头,避免烫伤。

4.定期维护:定期检查激光切割机的各项部件,确保设备正常运行。

5.不得擅自更改参数:操作激光切割机时不得擅自更改激光功率、切割速度等参数,以免影响加工质量。

通过以上培训资料,相信您已经对激光切割机有了基本的了解。

在实际操作中,请严格遵守操作规程和安全注意事项,确保人身安全和设备正常运行。

祝您在激光切割技术领域取得更大的进步!。

光纤激光切割机原理

光纤激光切割机原理

光纤激光切割机原理
光纤激光切割机是一种利用激光束对工件进行切割的设备。

它是利用激光束的高能量浓度和高聚焦性能,在工件表面产生高温区域,从而使工件表面材料融化或蒸发,并通过对切割时的材料蒸发物进行脱除,实现切割的目的。

光纤激光切割机的主要原理是利用激光器将电能转换为光能。

激光器通过光纤将激光束传输到切割头。

切割头内有一个透镜,能够将光束集中聚焦。

聚焦后的光束能量非常高,可以使工件表面的材料迅速升温并融化。

通常情况下,光纤激光切割机使用CO2激光器或光纤激光器
作为光源。

这两种激光器都是通过在材料中产生激光束来实现切割的。

CO2激光器产生的激光束波长为10.6微米,适用于
对非金属材料的切割,而光纤激光器产生的激光束波长为1.06微米,适用于对金属材料的切割。

在切割过程中,光束通过切割头聚焦到工件上。

光束的高能量密度使得工件表面的材料迅速升温,并融化或蒸发。

同时,机器移动切割头,使得光束沿着预定的路径进行切割。

切割路径可以通过计算机控制,从而实现对不同形状的工件进行精确切割。

在切割过程中,激光切割机需要控制光束的焦点位置、功率和速度等参数,以便实现对不同材料的切割需求。

为了提高切割效果,通常还会在切割头上设置气体喷嘴,以将气体喷射到切割区域,帮助清洁切割区域和冷却工件表面。

总之,光纤激光切割机通过将激光束聚焦到工件上,利用高能量密度使工件表面材料融化或蒸发,从而实现切割的过程。

这种切割方式不会产生机械应力和接触应力,切口质量好,适用于各种材料的切割。

光纤激光切割机原理

光纤激光切割机原理

光纤激光切割机原理
光纤激光切割机是利用激光束的高能量密度和高精度控制技术进行物料切割的设备。

光纤激光切割机的工作原理如下:
1. 光源:光纤激光切割机使用光纤激光器作为光源。

光纤激光器可以将电能转化为激光能量,其输出为准单色激光束。

2. 光纤传输:准单色激光束通过优质的光纤传输到切割头。

光纤具有良好的柔性和导光性能,可以将激光束输送到较远距离的切割头。

3. 切割头:切割头是激光束聚焦和切割的关键组件。

它包括凸透镜和小孔。

凸透镜用于将光束聚焦到非常小的焦点上,提高能量密度。

小孔用于喷射助剂气体(如氧气或氮气)来吹刮切割区域以加速切割过程。

4. 切割过程:当激光束聚焦在工作表面上时,高能量密度的激光束将物料加热至高温,使其熔化或蒸发。

助剂气体的喷射带走了熔化或蒸发的物料,实现了切割过程。

5. 控制系统:光纤激光切割机的控制系统包括电脑数控系统和驱动系统。

电脑数控系统通过预先编程的程序控制激光切割头的移动和功率调节,实现精确的切割。

驱动系统控制切割表面的移动,以达到所需的切割形状和尺寸。

总之,光纤激光切割机通过激光束的高能量密度和精确的控制技术,使物料在热效应下熔化、蒸发或燃烧,从而实现切割目的。

激光切割机工作原理

激光切割机工作原理

激光切割机工作原理激光切割机是一种利用激光束对材料进行切割的高精度设备。

它通过将高能量的激光束聚焦在极小的区域上,使材料在激光束的热作用下迅速融化、汽化或者燃烧,从而实现对材料的切割。

激光切割机的工作原理可以分为以下几个步骤:1. 激光发生器产生激光束:激光切割机的核心部件是激光发生器,它通过激光介质的受激辐射作用,将电能转化为激光能量。

激光发生器通常采用激光二极管或者激光器作为光源,产生高能量、高聚焦度的激光束。

2. 激光束传输和聚焦:激光束经过透镜系统的传输和聚焦,使其能量密度集中在一个非常小的区域内。

透镜系统通常由凸透镜和凹透镜组成,通过调整透镜的位置和角度,可以控制激光束的聚焦效果。

3. 材料与激光相互作用:激光束聚焦后,照射到待切割的材料表面。

材料可以吸收、反射或者透过激光束。

当激光束被材料吸收时,材料表面的温度迅速升高,达到融化或者汽化的温度,形成一个小孔。

4. 激光切割:当材料表面形成小孔后,激光束继续向下穿过材料,与材料内部相互作用。

激光束的能量使材料在激光束的作用下熔化、汽化或者燃烧,形成切割缝隙。

由于激光束的高能量和高聚焦度,切割缝隙非常细小,能够实现高精度的切割。

5. 气体辅助切割:为了提高切割效果和速度,激光切割机通常会使用气体辅助切割技术。

气体(如氮气、氧气或者惰性气体)通过喷嘴喷射到切割缝隙中,将熔化的材料吹走,同时冷却切割区域,防止材料重新粘合。

总结:激光切割机利用高能量、高聚焦度的激光束对材料进行切割。

通过激光发生器产生激光束,经过透镜系统的传输和聚焦,将激光束能量密度集中在材料表面,使其融化、汽化或者燃烧,形成切割缝隙。

激光切割机的工作原理可以实现高精度、高效率的切割,广泛应用于金属加工、电子创造、汽车工业等领域。

激光切割机工作原理

激光切割机工作原理

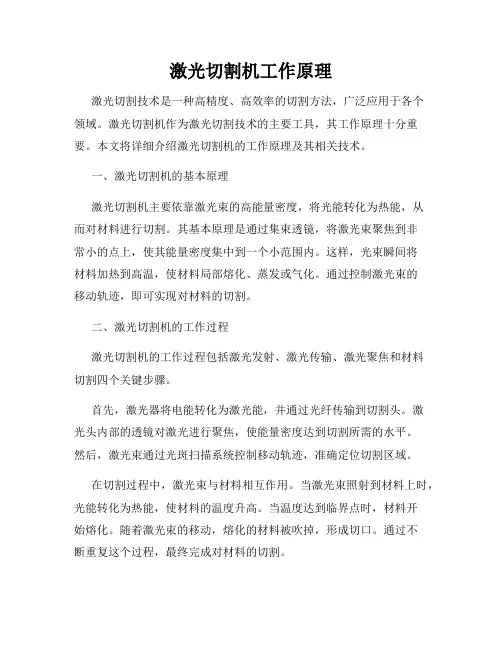

激光切割机工作原理激光切割技术是一种高精度、高效率的切割方法,广泛应用于各个领域。

激光切割机作为激光切割技术的主要工具,其工作原理十分重要。

本文将详细介绍激光切割机的工作原理及其相关技术。

一、激光切割机的基本原理激光切割机主要依靠激光束的高能量密度,将光能转化为热能,从而对材料进行切割。

其基本原理是通过集束透镜,将激光束聚焦到非常小的点上,使其能量密度集中到一个小范围内。

这样,光束瞬间将材料加热到高温,使材料局部熔化、蒸发或气化。

通过控制激光束的移动轨迹,即可实现对材料的切割。

二、激光切割机的工作过程激光切割机的工作过程包括激光发射、激光传输、激光聚焦和材料切割四个关键步骤。

首先,激光器将电能转化为激光能,并通过光纤传输到切割头。

激光头内部的透镜对激光进行聚焦,使能量密度达到切割所需的水平。

然后,激光束通过光斑扫描系统控制移动轨迹,准确定位切割区域。

在切割过程中,激光束与材料相互作用。

当激光束照射到材料上时,光能转化为热能,使材料的温度升高。

当温度达到临界点时,材料开始熔化。

随着激光束的移动,熔化的材料被吹掉,形成切口。

通过不断重复这个过程,最终完成对材料的切割。

三、激光切割机的特点激光切割机具有以下几个显著的特点:1. 高精度:激光束可以被高度聚焦,因此切割过程中的热影响区域较小,能够实现高精度切割。

2. 高效率:激光切割机可以通过计算机控制移动轨迹,自动完成切割任务,工作效率高。

3. 可切割多种材料:激光切割机可以切割各种金属材料和非金属材料,如钢板、铝材、木材等。

4. 切割面质量好:激光切割机切割的切口较光滑,无毛刺,不需要二次加工。

5. 灵活性强:激光切割机可以根据实际需要进行定制,适用于各种形状和尺寸的切割任务。

四、激光切割机的应用领域激光切割机在各个领域有着广泛的应用,特别是在制造业和工艺品加工领域。

以下是部分应用领域的介绍:1. 金属制造业:激光切割机可以对金属材料进行高精度切割,广泛应用于汽车、航空航天等金属制造行业。

激光切割机原理是什么

激光切割机原理是什么

激光切割机原理是什么
激光切割机的原理是利用激光束的高能量密度和聚焦能力,在工件表面产生高热能,使其局部区域迅速升温,达到熔化或汽化的温度,然后通过气流喷射或运动机构将熔化或汽化的物质吹除,从而实现对工件进行切割的过程。

具体原理如下:
1. 激光发生器产生激光光束,通常采用CO2激光器或光纤激
光器。

激光光束经过光学透镜聚焦,使其能量密度变得更高。

2. 聚焦后的激光光束照射到工件表面,光能被吸收转化为热能。

工件材料的吸收特性与激光波长有关,一般金属对CO2激光
较为吸收,而光纤激光更适合非金属材料。

3. 高能量密度的激光束将工件表面的局部区域迅速加热,在极短的时间内达到熔点或汽化温度。

此过程为热传导。

4. 加热到熔点或汽化温度的材料被气流喷射或运动机构移动,将熔化或汽化的物质吹除。

喷射气体一般用氮气、氧气或压缩空气。

5. 激光束和气流/运动机构同时作用,切割出所需的形状。


束的运动速度决定了切割的速度。

总的来说,激光切割机利用激光束的高能量密度将工件局部区域加热到熔点或汽化温度,然后通过喷射气流或运动机构将熔化或汽化的物质吹除,从而实现对工件进行切割。

激光切割的原理

激光切割的原理

激光切割的原理激光切割是一种利用激光束对材料进行切割的加工技术。

它具有高精度、高效率、高质量等优点,被广泛应用于金属、非金属、有机材料等领域。

下面将从激光切割的原理、设备、应用等方面进行详细介绍。

一、激光切割的原理激光切割的原理是利用激光束对材料进行加热,使其局部熔化或汽化,从而实现对材料的切割。

激光束的能量密度非常高,可以使材料瞬间达到高温,从而实现快速切割。

激光切割的原理主要包括以下几个方面:1. 激光束的特性激光束是一束高能量、高密度、高单色性的光束,具有很强的穿透力和聚焦能力。

激光束的特性决定了它可以在很短的时间内将材料加热到高温,从而实现快速切割。

2. 材料的特性材料的特性对激光切割的效果有很大的影响。

不同的材料对激光束的吸收率、反射率、折射率等都有不同的要求。

一般来说,金属材料对激光束的吸收率较高,非金属材料对激光束的吸收率较低。

3. 激光切割设备激光切割设备主要由激光器、光学系统、切割头、控制系统等组成。

激光器产生高能量的激光束,光学系统将激光束聚焦到切割头上,切割头将激光束聚焦到材料上,控制系统控制激光束的移动和功率大小,从而实现对材料的切割。

二、激光切割设备激光切割设备主要包括CO2激光切割机、光纤激光切割机、半导体激光切割机等。

不同的设备适用于不同的材料和加工要求。

其中,CO2激光切割机适用于金属和非金属材料的切割,光纤激光切割机适用于金属材料的切割,半导体激光切割机适用于薄板材料的切割。

三、激光切割的应用激光切割被广泛应用于金属、非金属、有机材料等领域。

主要应用于以下几个方面:1. 金属材料的切割激光切割可以对各种金属材料进行高精度、高效率的切割,包括不锈钢、铝合金、铜、钛合金等。

2. 非金属材料的切割激光切割可以对各种非金属材料进行切割,包括塑料、木材、纸张、皮革等。

3. 工业制造激光切割可以用于工业制造中的各种加工,包括汽车零部件、航空零部件、电子元器件等。

4. 艺术制作激光切割可以用于艺术制作中的各种加工,包括雕刻、拼贴、装饰等。

激光切割机工作原理

激光切割机工作原理

激光切割机工作原理激光切割机是一种常用于工业加工的高精度切割设备,它利用激光束对材料进行切割。

激光切割机工作原理主要包括激光发生器、光学系统、运动系统和控制系统四个部分。

下面将详细介绍每个部分的工作原理。

1. 激光发生器:激光发生器是激光切割机的核心部件,它产生高能量、高密度的激光束。

常用的激光发生器有CO2激光器和光纤激光器。

CO2激光器通过电气能量激发二氧化碳分子产生激光,而光纤激光器则利用光纤传输光能,具有更高的光电转换效率。

激光发生器能够产生连续波或脉冲波形的激光束,根据不同的切割需求进行选择。

2. 光学系统:光学系统由镜片、透镜和反射镜等组成,主要用于对激光束进行聚焦和导向。

激光发生器发出的激光束经过光学系统的调整和聚焦后,能够形成高能量密度的光斑,用于切割材料。

光学系统的设计和调整对激光切割的效果至关重要,它能够影响切割质量和速度。

3. 运动系统:运动系统主要由机械结构和驱动装置组成,用于控制激光切割机在工作台上的运动。

通过控制运动系统,可以实现对工件在X、Y、Z三个方向的精确定位和移动。

运动系统通常采用步进电机或伺服电机作为驱动装置,通过计算机控制系统发送指令,使激光切割头按照预定路径进行切割操作。

4. 控制系统:控制系统是激光切割机的大脑,它负责接收和处理来自计算机的指令,并将指令转化为激光切割机的动作。

控制系统包括硬件和软件两个部分。

硬件部分主要包括运动控制卡、激光功率控制器等,它们负责对激光切割机的各个部件进行控制和监测。

软件部分则是激光切割机的操作界面,用户可以通过软件进行切割参数的设置和调整。

在激光切割过程中,激光束经过光学系统的聚焦后,对材料表面进行瞬时加热,使材料局部融化或汽化。

同时,运动系统控制激光切割头按照预定路径进行移动,完成对材料的切割。

激光切割机的工作原理基于激光能量的高密度和高聚焦能力,能够实现高精度、高速度的切割过程。

激光切割机在工业加工中具有广泛的应用。

激光切割机工作原理

激光切割机工作原理

激光切割机工作原理引言概述:激光切割机是一种高精度、高效率的切割设备,广泛应用于工业生产中。

本文将详细介绍激光切割机的工作原理,包括激光光源、光束传输、切割头、工件定位和控制系统等五个部分。

一、激光光源1.1 激光发生器激光发生器是激光切割机的核心部件,它通过电能、光能或化学能等方式激发物质,使其产生激光。

常用的激光发生器包括CO2激光器、光纤激光器和固体激光器等。

不同类型的激光发生器具有不同的特点和适用范围。

1.2 激光束形成激光发生后,经过透镜或反射镜等光学元件的作用,将激光束进行整形、聚焦和调制,使其具有一定的功率、光斑大小和光束质量。

这样可以保证激光切割的精度和稳定性。

1.3 激光光束传输激光光束在传输过程中容易受到空气湿度、尘埃等因素的干扰,因此需要采取相应的措施进行保护和调整。

常用的方法包括光纤传输、光束对准和自动调焦等。

这些措施可以确保激光光束在传输过程中不受损失和偏移。

二、切割头2.1 光斑控制切割头中的光斑控制系统可以调整激光光斑的大小和形状,以适应不同材料和切割要求。

通过控制光斑的聚焦和扩散,可以实现对切割深度和速度的精确控制。

2.2 气体喷射切割头中的气体喷射系统可以通过喷射氧气、氮气或惰性气体等,将激光切割区域周围的材料吹走,以防止产生剩余物和氧化反应。

同时,气体喷射还可以降低切割区域的温度,提高切割质量和速度。

2.3 光学传感器切割头中的光学传感器可以实时监测切割过程中的光斑位置和切割深度,以保证切割的精度和一致性。

光学传感器可以根据反射光信号或干涉光信号来实现切割参数的自动调整和反馈控制。

三、工件定位3.1 传感器检测工件定位系统通过传感器检测工件的位置和形状,以确定切割的起始点和路径。

常用的传感器包括光电传感器、摄像头和激光测距仪等。

这些传感器可以实时获取工件的信息,并将其传输给控制系统进行处理。

3.2 夹具固定工件定位系统还包括夹具固定装置,用于将工件牢固地固定在切割台上,以防止在切割过程中发生移动和变形。

激光切割机原理

激光切割机原理

激光切割机原理
激光切割机是利用激光束的高能量密度和聚焦性将材料加工为所需形状的设备。

其工作原理主要包括激光发射、束传输、聚焦和切割四个步骤。

首先,激光切割机通过电、光转换装置将电能转换为激光能量。

激光器产生的激光束具有高能量密度和方向性,它是由具有放大性能的工作介质(如CO2气体)通过各种能量供应源加热、充电或充气等方式得到的。

这些激光器已经具有高功率、短脉冲、高频振荡等特点,以满足切割的需要。

然后,激光束经过束传输系统,如反射镜、透镜等,将激光束从激光器向切割区域传输。

透镜系统可根据需要调节激光束的直径和聚焦距离。

反射镜则可以改变激光束的传输方向,使其准确地对准切割点。

接下来,聚焦系统将激光束聚焦到工件的表面上。

它由透镜组成,能够将激光束聚焦成小点。

聚焦点的大小和形状可以通过调节透镜的位置和角度来控制。

聚焦点的目标是使激光束的能量尽可能聚集在很小的区域内,从而产生较高的温度和能量密度。

最后,在聚焦点的作用下,激光束能量的高密度会使工件表面的材料迅速加热并熔化或蒸发。

同时,激光切割机配备了运动系统,可以控制工件相对于激光束的精确位置和姿态,从而实现所需形状的切割。

总的来说,激光切割机利用激光的高能量密度和聚焦性,通过将激光束聚焦到工件上,从而将材料加工为所需形状。

采用激光切割的优点是切割速度快、精度高、切割质量好,适用于各种金属和非金属材料的切割。

机械设计中的激光切割机设计

机械设计中的激光切割机设计

机械设计中的激光切割机设计激光切割技术在现代机械设计中扮演着重要的角色,其高精度、高效率和灵活性使其成为各个行业的首选。

在机械设计过程中,激光切割机的设计是一个复杂的任务,需要考虑到各种因素以确保最佳的性能和安全性。

本文将探讨机械设计中的激光切割机设计,并介绍一些常见的设计要点和挑战。

一、激光切割机的基本原理激光切割机的基本原理是利用高能激光束对材料进行切割。

激光束经过光学系统聚焦成高能密度的光斑,使材料表面快速升温并融化或汽化。

通过控制激光束在工件表面的运动轨迹,可以实现精确切割。

二、激光切割机的主要组成部分1. 激光源:通常采用CO2激光器或光纤激光器作为激光源。

CO2激光器适用于切割非金属材料,而光纤激光器可以切割金属材料。

2. 光学系统:光学系统包括透镜、反射镜和瞄准装置等。

透镜和反射镜用于控制激光束的聚焦和定位,瞄准装置用于准确控制切割位置。

3. 控制系统:控制系统负责控制激光切割机的运动和参数设置。

通过编程,可以控制激光切割机自动完成复杂的切割任务。

三、激光切割机设计的要点1. 结构设计:激光切割机的结构设计应考虑到切割材料的类型和厚度,以及所需的切割精度和速度。

合理的结构设计可以提高切割机的稳定性和工作效率。

2. 光学系统设计:光学系统的设计要考虑到激光束的聚焦和聚光效果。

透镜和反射镜的选择和布置应能够实现高质量的切割效果。

3. 冷却系统设计:激光切割过程中会产生大量的热量,因此需要一个有效的冷却系统来保持设备的稳定性。

冷却系统应能够及时消除激光器和光学元件的热量。

4. 安全设计:激光切割机是一种潜在的危险设备,设计时应考虑到操作人员的安全。

安全设计包括防护罩、急停按钮、光电开关等。

四、激光切割机设计的挑战1. 切割质量:激光切割机设计时需要考虑到不同材料的切割特性,以获得高质量的切割表面。

尤其是对于金属材料,需要控制好切割速度和功率,以避免过烧或过切情况的发生。

2. 切割速度:切割速度是衡量激光切割机性能的重要指标。

激光切割机 原理

激光切割机 原理

激光切割机原理
激光切割是一种高精度的切割技术,其原理是利用激光束对工件进行照射,使工件表面的材料迅速加热并融化或汽化,从而实现对工件的切割。

激光切割机主要由激光装置、切割头、焦距调节装置、控制系统和切割台等组成。

其工作原理为:激光发射器发射出的激光束经过整形镜和聚焦镜集中到焦点上,形成高能量密度的光斑。

当激光束对准工件表面时,被照射的材料开始吸收激光能量,温度迅速升高,材料因受热而融化或汽化。

激光束随之移动,通过控制工件和激光束的相对运动,从而实现对工件的切割。

激光切割机一般采用CO2激光源或光纤激光源。

CO2激光源
通过电子转换能量产生激光,而光纤激光源则利用高能量二极管激光发射出激光束。

两种激光切割机的工作原理相似,都是通过激光束对工件进行切割。

在激光切割过程中,控制系统起到关键作用。

控制系统通过编程将所需切割形状的数据传输给激光切割机,同时控制激光切割头的运动和激光的开关,实现对切割过程的精确控制。

切割台用于支撑和定位工件,保证切割过程的稳定性。

与传统机械切割相比,激光切割具有精度高、速度快、切割表面光滑等优点。

它广泛应用于金属制造、电子、汽车、航空航天、模具制造等领域。

激光切割机的应用不断拓展,并在科技发展中发挥着越来越重要的作用。

激光切割机初学教程图解

激光切割机初学教程图解

激光切割机初学教程图解第一部分:激光切割机的基本原理激光切割机是一种利用激光束进行切割材料的高精度加工设备。

激光切割机的工作原理是通过激光器发出高能密集的激光束,经过光学路途系统聚焦后,瞬间照射在工件表面,使工件表面温度剧增,达到融化或汽化的状态,然后通过激光束的移动达到切割目的。

第二部分:激光切割机的组成部分1. 激光器激光器是激光切割机的核心部件,负责产生高能激光束。

2. 光学路系统光学路系统主要由反射镜、透镜等组成,用于聚焦和导引激光束。

3. 控制系统控制系统是激光切割机的大脑,负责控制激光器和运动系统的运行。

4. 工作台工作台是激光切割机的工件支撑平台,通常具有XY轴的移动功能。

第三部分:激光切割机的操作流程1. 准备工作1.打开激光切割机主机电源。

2.启动控制系统并进行初始化。

3.将工件固定在工作台上。

2. 设定加工参数1.在控制系统中选择相应的加工材料和厚度。

2.调整激光功率和速度。

3. 运行加工1.启动激光切割机。

2.监控加工过程,确保加工质量。

3.完成加工后关闭激光切割机。

第四部分:激光切割机的安全注意事项1.操作激光切割机时需佩戴防护眼镜。

2.避免长时间暴露在激光束下。

3.注意散热问题,避免过热造成事故。

4.禁止未经训练的人员操作激光切割机。

结语激光切割机作为一种高精度的加工设备,在现代工业中扮演着重要的角色。

通过本文的介绍,相信读者对激光切割机有了更深入的了解,希望能够帮助初学者掌握激光切割机的基本原理和操作技巧。

激光切割机工作原理

激光切割机工作原理

激光切割机工作原理激光切割机是一种常用的工业切割设备,它利用激光束对材料进行高精度、高速度的切割。

下面将详细介绍激光切割机的工作原理。

一、激光的产生激光是一种特殊的光,它具有高亮度、高单色性和高相干性等特点。

激光切割机使用的激光通常是由气体、固体或者半导体材料产生的。

二、激光的传输激光切割机通过光纤或者镜面将激光束传输到切割头。

光纤传输激光的优点是传输损耗小、稳定性好,适合于长距离传输;而镜面传输激光则适合于短距离传输。

三、激光切割头激光切割头是激光切割机的核心部件,它主要由透镜、聚焦镜和喷嘴组成。

透镜用于将激光束聚焦成小点,聚焦镜用于调整激光束的聚焦深度,喷嘴则用于喷出辅助气体,保护切割头和清除切割区域的熔渣。

四、激光切割过程激光切割机的工作过程主要包括以下几个步骤:1. 材料定位:将待切割的材料放置在工作台上,并通过定位装置精确定位。

2. 激光焊接:激光束通过切割头发出,经过透镜和聚焦镜的调节,将激光束聚焦成小点,然后照射在材料上。

3. 材料切割:激光束的高能量使材料局部升温,形成熔融区域,然后通过辅助气体的喷射将熔融的材料吹散,实现切割。

4. 切割速度和路径控制:激光切割机根据预设的切割速度和路径,通过控制激光束的挪移来实现切割。

五、激光切割机的优势1. 高精度:激光切割机采用激光束进行切割,具有非常高的精度,可以实现微米级的切割精度。

2. 高速度:激光切割机的切割速度较快,可以实现高效率的生产。

3. 无接触加工:激光切割是一种非接触式的加工方式,不会对材料造成损伤,适合于对材料要求较高的加工。

4. 适合范围广:激光切割机可以切割多种材料,如金属、塑料、木材等,具有很大的应用潜力。

六、应用领域激光切割机广泛应用于各个行业,如金属加工、汽车创造、电子设备、航空航天等。

在金属加工领域,激光切割机可以实现对各种金属材料的高精度切割,广泛应用于金属制品创造、钣金加工等领域。

总结:激光切割机是一种利用激光束对材料进行切割的高精度加工设备。

激光切割机工作原理

激光切割机工作原理

激光切割机工作原理
激光切割机是一种利用激光束对材料进行切割的设备。

其工作原理可以归纳为以下几个步骤:
1. 激光发射:激光切割机使用高功率激光器产生强大的激光束。

激光器中的活性物质(如二氧化碳、光纤等)受到电流或光电激励后,将能量转化为激光。

2. 调制激光:激光束经过光学系统聚焦后,进入到切割头。

在切割头中,激光束经过镜片和透镜进行精确的调节和聚焦,形成高能量密度的激光束。

3. 材料加工:激光束穿过切割头的喷嘴,照射到待切割的材料表面。

由于激光的高能量和密度,当激光束与材料接触时,会产生局部的高温,使材料迅速升温并融化或汽化。

4. 气体辅助:在切割过程中,常常会通过喷嘴向切割区域喷射辅助气体,通常是氧气或氮气。

这种辅助气体可以将融化或汽化的材料吹散,保持切割区域的清洁,并降低割缝宽度。

5. 控制系统:激光切割机还配备了先进的控制系统,可以根据工艺要求和所切割材料的不同,调节激光功率、速度、气体压力等参数,以实现精确的切割。

总的来说,激光切割机通过激光束的高能量和密度,在材料表面产生高温,使材料在辅助气体的作用下迅速融化或汽化,从
而实现对材料的切割。

这种切割方式精度高、速度快,并且能够切割各种不同类型的材料,如金属、塑料、纸张等。

激光切割机工作原理

激光切割机工作原理

激光切割机工作原理激光切割机是一种高精度、高效率的切割设备,广泛应用于金属加工、制造业、建筑业等领域。

它通过激光束的高能量浓缩,将材料局部加热至融化或汽化状态,然后利用气体喷嘴将熔融或汽化的材料吹散,从而实现切割目标。

激光切割机的工作原理主要包括以下几个方面:1. 激光发生器:激光切割机的核心部件是激光发生器,它能产生高能量、高聚光度的激光束。

常见的激光发生器有CO2激光器和光纤激光器。

CO2激光器利用CO2气体的分子振动和转动能级跃迁产生激光,光纤激光器则利用光纤传输激光能量。

2. 光路系统:激光切割机的光路系统主要由激光发生器、反射镜和聚焦镜组成。

激光束从激光发生器发出后,经过反射镜的反射和聚焦镜的聚焦,形成一束高能量、高密度的激光束,并将其准确地聚焦在切割点上。

3. 控制系统:激光切割机的控制系统负责控制激光切割机的运行。

它包括电脑控制端、运动控制卡和驱动器等组成。

通过电脑控制端输入切割图形和参数,控制系统能实现激光切割机的高精度切割操作。

4. 切割头和气体系统:切割头是激光切割机的重要组成部分,它由焦距可调的聚焦镜、喷嘴和气体喷嘴等组成。

激光束经过聚焦镜的聚焦后,在切割头的喷嘴处与工件相遇,同时通过气体喷嘴喷出高压气体,将熔融或汽化的材料吹散,实现切割目标。

5. 辅助设备:激光切割机还需要一些辅助设备来提供稳定的工作环境和材料支撑。

例如,工作台用于支撑和固定待切割的材料,冷却系统用于冷却激光器和光学元件,排烟系统用于排出切割过程中产生的废气和烟尘。

总结起来,激光切割机的工作原理是通过激光束的高能量浓缩,将材料局部加热至融化或汽化状态,再利用气体喷嘴将熔融或汽化的材料吹散,从而实现切割目标。

激光发生器、光路系统、控制系统、切割头和气体系统以及辅助设备等是构成激光切割机的关键组成部分。

通过精确的控制和调节,激光切割机能够实现高精度、高效率的切割操作,广泛应用于各个领域。

激光切割机切割工艺参数

激光切割机切割工艺参数

激光切割机切割工艺参数1. 激光切割机的工作原理激光切割机是一种利用激光束对材料进行切割的设备。

它通过将高能量密度的激光束聚焦到一个小点上,使材料局部熔化、汽化或气化,然后通过气流将熔融的材料吹散,从而实现切割。

2. 激光切割机的主要参数激光切割机的切割效果受多个参数的影响,以下是一些常见的主要参数:2.1 激光功率激光功率决定了激光束的能量密度,对切割速度和切割质量有着重要影响。

通常,激光功率越高,切割速度越快,但同时也会增加切割缝宽度。

2.2 光斑直径光斑直径是指激光束在切割点上的直径大小。

较小的光斑直径可以提高切割精度,但也会增加切割时间。

2.3 切割速度切割速度是指激光切割机在单位时间内能够切割的长度。

切割速度的选择要根据材料的性质和切割质量要求进行调整。

2.4 激光频率激光频率是指激光束的振荡频率。

较高的激光频率可以提高切割速度,但也会降低切割质量。

2.5 激光脉冲宽度激光脉冲宽度是指激光束的脉冲持续时间。

较短的脉冲宽度可以提高切割质量,但也会降低切割速度。

2.6 激光光束质量激光光束质量是指激光束的聚焦能力和光斑形状。

较好的激光光束质量可以提高切割精度和质量。

2.7 气体类型和流量激光切割机通常使用辅助气体来吹散熔融的材料。

气体类型和流量的选择要根据材料的性质和切割要求进行调整。

3. 激光切割机切割工艺参数的优化为了获得最佳的切割效果,需要根据具体的材料和要求来优化激光切割机的工艺参数。

以下是一些常见的优化方法:3.1 参数调整根据材料的性质和切割要求,逐步调整激光功率、光斑直径、切割速度、激光频率、激光脉冲宽度等参数,以找到最佳的组合。

3.2 气体选择和流量控制根据材料的性质和切割要求,选择合适的气体类型,并根据切割速度和切割质量的要求调整气体流量。

3.3 光斑调整和对焦通过调整光斑直径和对焦距离,使激光束能够在切割点上达到最佳的能量密度,以提高切割质量和效率。

3.4 激光光束质量优化通过调整激光器的参数和光学系统的调整,提高激光光束的质量,以获得更好的切割效果。

激光切割机工作原理

激光切割机工作原理

激光切割机工作原理
激光切割机是一种利用激光束对材料进行切割的高精度加工设备。

其工作原理如下:
1. 激光发生器产生激光。

激光发生器通常使用二氧化碳激光器或光纤激光器。

激光器通过受控放电或激光二极管等方式产生高能量的激光束。

2. 激光束通过光路系统。

激光束从激光发生器中发出后,经过光路系统进行成形和聚焦。

光路系统包括准直器、反射镜和透镜等元件,它们的作用是调整和聚焦激光束的形状和光斑直径,使其能够精确到达切割点。

3. 激光束照射到工件上。

经过光路系统调整后的高能激光束照射到待切割的工件上。

工件通常由金属材料(如钢、铝等)或非金属材料(如木材、塑料等)组成。

4. 激光能量与工件相互作用。

当激光束照射到工件上时,激光能量与工件相互作用。

对于金属材料,激光能量会使局部区域的温度迅速升高,超过材料的熔点,形成融化或汽化的情况,通过气体喷嘴将产生的熔池或气化物吹走,从而实现切割。

对于非金属材料,激光能量会使材料发生烧蚀或汽化作用,从而实现切割。

5. CNC系统控制激光切割机的运动。

激光切割机通常配备有
计算机数控(CNC)系统,该系统能够实时监测工件的轮廓
和切割路径,并精确控制激光切割头的运动,以实现复杂形状
的切割。

通过上述一系列步骤,激光切割机能够实现高精度、高效率的材料切割。

在工业制造、汽车零部件、航空航天等领域,激光切割机得到广泛应用,为材料加工带来革新性的变革。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

激光切割机的原理
三维激光切割行业应用
三维激光切割广泛应用于钣金加工、金属加工、广告制作、厨具、汽车、灯具、锯片、升降电梯、金属工艺品、纺织机械、粮食机械、眼镜制作、航空航天、医疗器械、仪器仪表等行业。

特别是在钣金加工行业中已取代传统加工方式,深受行业用户的青睐
行业应用
应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工、厨具加工等各种制造加工行业。

加工材料
不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、铜、银、金、钛等金属板材及管材切割。

加工优势
(1) 精度高,速度快,切缝窄,热影响区最小,切割面光滑无毛刺。

(2) 激光切割头不会与材料表面相接触,不划伤工件。

(3) 切缝最窄,热影响区最小,工件局部变形极小,无机械变形。

(4) 加工柔性好,可以加工任意图形,亦可以切割管材及其他异型材。

(5) 可以对钢板、不锈钢、铝合金板、硬质合金等任何硬度的材质进行无变形切割。

传统的切割工艺手段有火焰切割,等离子切割,水刀切割和线切割和冲床加工等等,激光切割作为近年新兴的工艺手段,是把能量密度很高的激光束照射到待加工工件上,使局部受热熔化,然后利用高压气体吹去熔渣形成切缝
三维激光切割原理
激光是一种光,与自然界其它发光体一样,是由原子(分子或离子等)跃迁产生的,而且是自发辐射引起的。

激光虽然是光,但它与普通光明显不同是激光仅在最初极短的时间内依赖于自发辐射,此后的过程完全由激辐射决定,因此激光具有非常纯正的颜色,几乎无发散的方向性,极高的发光强度。

激光同时又具有高相干性、高强度性、高方向性,激光通过激光器产生后由反射镜传递并通过聚集镜照射到加工物品上,使加工物品(表面)受到强大的热能而温度急剧增加,使该点因高温而迅速的融化或者汽化,配合激光头的运行轨迹从而达到加工的目的。

激光加工技术在广告行业的应用主要分为:激光切割、激光雕刻两种工作方式,对于每一种工作方式,我们在操作流程中有一些不尽相同的地方。

三维激光切割是利用工业机器人灵活和快速的动作性能,根据用户切割加工工件尺寸的大小不同,可以选择将机器人进行正装或者倒装对不同产品、不同轨迹进行示教编程或离线编程,机器人的第六轴装载光纤激光切割头对不规则工件进行三维切割;光纤激光切割头上配备随动装置和光路传输装置,利用光纤将激光传输到切割头上,再利用聚焦系统进行聚焦,针对不同厚度的板材开发出多套聚焦系统对多种三维金属板材进行多方位的切割,满足客户的需求。

三维激光切割是利用工业机器人灵活和快速的动作性能,根据用户切割加工工件尺寸的大小不同,可以选择将机器人进行正装或者倒装对不同产品、不同轨迹进行示教编程或离线编程,机器人的第六轴装载光纤激光切割头对不规则工件进行三维切割;光纤激光切割头上配备随动装置和光路传输装置,利用光纤将激光传输到切割头上,再利用聚焦系统进行聚焦,针对不同厚度的板材开发出多套聚焦系统对多种三维金属板材进行多方位的切割,满足客户的需求。

相关文档
最新文档
