2014工业产品设计(CAD)试题
工业产品设计(CAD)试题1
2011年娄底工贸中专学生技能竞赛
工业产品设计（CAD）项目试卷
考试要求：
1.在E盘根目录下，创建参赛选手文件夹，如参赛选手考号为20110001，姓名为张三，则创建文件夹的具体名称为“20110001张三”。
文件名称中间不允许出现空格。
2.本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，如“E:\20110001张三”。
3、第二部分“根据给定的轴测图绘制零件图”要根据轴测图画三视图，由三维模型生成的视图不能给分；
4、对全部完成、部分完成、未完成或达不到要求的，对照评分细则的“记分标准”记分；
5、未按赛题规定建立文档、创建文件夹的，总成绩记0分。
一、计算机抄绘图形。
要求按原图形抄绘，绘制准确，根据需要设置图层，要求将图形、轴线、标注、虚线置于不同的图层中，并做好标注。
(30分)
二．根据给定的轴测图形绘制零件图。
布图均匀，绘图符合专业和国家绘图标准；零件表达要完整、正确；图纸幅面和比例自定，并选择标准图纸幅面；标题栏按规定填写。
(35分)
三．根据三视图建立立体三维模型。
要求模型完整、准确、尺寸标注要完整、正确、清晰，并布置合理。
(35分)
附：评分细则
3、评分说明
（1）第二部分“根据给定的轴测图绘制零件图”要根据轴测图画三视图，由三维模型生成的视图不能给分；（2）对全部完成、部分完成、未完成或达不到要求的，对照评分细则的“记分标准”记分；
（3）未按赛题规定建立文档、创建文件夹的，总成绩记0分。
2014年CAD理论测试题
一、单选题1.尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中( )形式。
A、可以同时采用两种B、只能采用其中一种C、只能采用第一种D、只能采用第二种2.标注圆的直径尺寸时，一般( )应通过圆心，尺寸箭头指到圆弧上。
A、尺寸线B、尺寸界线C、尺寸数字D、尺寸箭头3.标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，( )画成圆弧，圆心是角的顶点。
A、尺寸数字B、尺寸界线C、尺寸线及其终端D、尺寸线4.使用( )画水平线时，左手握尺头，使尺头内侧紧靠图板左边。
A、xxB、比例尺D、曲线板5.用平行投影法沿物体不平行于直角坐标平面的方向，投影到轴测投影面上得到投影称为( )。
A、多面投影B、标高投影C、轴测投影D、透视投影6.在计算机绘图软件中，( )是鼠标右键的功能。
A、点取菜单B、终止当前命令C、拾取选择D、拾取点7.两曲面立体形体相切组合时，在相切处( )。
A、有切线B、有交线C、无分界线D、有分界线8.齐全、清晰、合理是( )尺寸标注的基本要求。
A、圆锥体B、圆柱体D、组合体9.组合体的( )和辅助尺寸基准之间应有尺寸相联系。
A、总体尺寸B、定形尺寸C、尺寸基准D、定位尺寸10.组合体尺寸标注尺寸清晰是指尺寸布局要醒目，( )。
A、尺寸不能遗漏B、尺寸要尽量的多C、不能漏掉重要尺寸D、便于看图11.高度相等的基本视图有( )。
A、右视图、左视图、仰视图、俯视图B、主视图、仰视图、右视图、后视图C、后视图、主视图、左视图、右视图D、主视图、左视图、仰视图、俯视图12.六个基本视图中，( )反映物体的前、后、左、右方位关系。
A、右视图B、左视图C、主视图D、仰视图13.当局部视图按投影关系配置，中间又无其它视图隔开时，( )标注。
A、必须完整B、不能省略C、允许省略D、必须省略14.平面图形的作图步骤中先画基准线，最后画( )。
A、未知线段B、已知线段C、连接线段D、非连接线段15.三投影面体系中代号V 表示( )。
CAD工业设计模拟习题含参考答案
CAD工业设计模拟习题含参考答案1、下列不属于3D打印设备目前主要的热源是？（）A、激光束B、电子束C、等离子束D、太阳能答案：D2、孔、轴构成过盈配合时，孔的公差带位于轴的公差带（）。
A、之上B、之下C、穿插重叠答案：C3、电影放映机的卷片装置采用的是（）机构。
A、不完全齿轮B、棘轮C、槽轮答案：C4、哪种关系不能添加到草图的几何关系中？（）A、水平B、共线C、垂直D、同心答案：D5、3D打印模型的前处理，不包括？（）A、3D扫描或直接3D建模B、模型数据修复C、切片D、模型画面渲染答案：D6、图样中的比例2：1是指图形是其实物相应要素线性尺寸的（）。
A、4倍B、2倍C、1/2倍D、1倍答案：B7、锥销孔Φ5,其中d）5是与锥销孔相配的圆锥销（）直径。
A、大头B、小头C、中间D、平均答案：B8、下面哪一组二维图形之间不能进行布尔运算？（）A、有两个相交的圆B、一个圆和一个螺旋线有相交C、一个圆和一个矩形有相交D、一个圆和一个多边形有相交答案：B9、关于量具，下列说法中错误的是（）A、量具的结构一般比较简单B、量具可分为标准量具和通用量具两种C、量具没有传动放大系统D、量具只能与其他计量器具同时使用答案：D10、在普通黄铜中加入下列哪种合金元素，能增加黄铜的强度和硬度（）。
A、锡B、锦C、硅D、铅答案：B11、圆柱齿轮的规定画法中，分度圆和分度线用（）绘制。
A、粗实线B、细实线C、虚线D、细点画线答案：D12、FDM技术的成型原理是（）A、叠层实体制造B、熔融挤出成型C、立体光固化成型I）、选择性激光烧结答案：B13、车床走刀箱常采用（）机构来调节走刀速度。
A、倍增速变速B、塔齿轮变速C、拉键变速答案：B14、单击新建图标后，如何开启新的零件文件？（）A、选择一个工程图模板B、选择一个装配体模板C、选择一个零件模板D、以上均不正确答案：C15、关于金属材料塑性说法正确的是（）。
A、塑性是金属材料在静载荷作用下，抵杭变形和破坏的能力B、塑性是金属材料在静载荷作用下产生永久变形而不破坏的能力C、塑性是金属材料抵抗其它更硬物体压入其表面的能力D、塑性是金属材料抵抗冲击载荷而不破坏的能力答案：B16、被称为产品交换标准。
工业产品设计(CAD)竞赛样题
工业产品设计（CAD ）竞赛样题一、 工业产品设计比赛题目表： 比赛时间：240分钟1. 收音机根据“收音机.pdf” 工程图和已提供的配件，完成收音机产品设计。
[设计要求]1) 零件尺寸需与工程图一致。
2) 总装无干涉。
[交付数据]1) 三维模型：收音机所有零部件。
2) 二维工程图：收音机所有零部件工程图。
2. 计算器支架根据本题提供的“计算器.stp”模型，参考下图完成产品设计。
参考图：设计要求]1)如参考图3所示，支架夹角为75度。
2)产品整体比例协调，总装无干涉。
[交付数据]1)三维模型：计算器支架零件和总装配。
三、产品创新USB迷你风扇1. 概述USB迷你风扇是应用在台式电子计算机或是笔记本电脑的USB接口的微型电风扇。
新型的无刷直流电机风扇比起传统的马达风扇更安静、更省电、寿命更长。
2. 种类1)便携型USB风扇便携型USB风扇可以采用电池供电，并且可以折叠。
2)直连型USB风扇特点是没有底座和线缆，直接通过一根细长的波纹管连接USB口。
3)普及型USB风扇外形比较简单，功能也很简单，只有ON/OFF的电源开关，风扇的转速不能调节。
最大的优点是风量较大，噪音也较小。
4)可调速USB风扇电源开关采用旋钮型，最大的特点当然是可以调整风量的大小。
扇叶采用氨甲酸酯制成，软柔，风量不大，噪音也不大。
电机和底座部分用柔韧的管连接，能调整吹风的角度。
图1 图2 图3 45)创意USB风扇小风扇也有大个性，更好的空气型结构能使送风更彻底，同时加上设计创意的元素，让小风扇变的更有吸引力。
3. 设计说明1)根据本题提供的核心部件完成USB迷你风扇设计。
[设计要求]1)主要配件：底座、扇叶、电机（已提供）、USB接口等。
2)产品零部件数量不限，产品总高≤26cm，核心部件可多次使用。
3)产品结构合理，能正常使用。
4)除紧固件外其余零部件不能存在干涉。
[设计要求]1)三维模型：USB迷你风扇所有零部件（包含核心部件）。

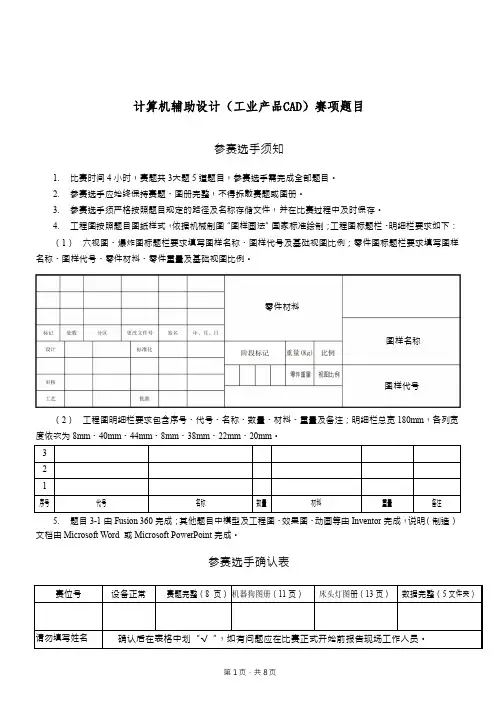

计算机辅助设计(工业产品CAD)赛项题目-1-赛题
计算机辅助设计（工业产品CAD）赛项题目参赛选手须知1.比赛时间4 小时，赛题共3大题5 道题目，参赛选手需完成全部题目。
2.参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。
3.参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。
4.工程图按照题目图纸样式，依据机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。
零件材料图样名称零件重量视图比例图样代号（2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。
5.题目3-1 由Fusion 360 完成；其他题目中模型及工程图、效果图、动画等由Inventor 完成，说明（制造）文档由Microsoft Word 或Microsoft PowerPoint 完成。
参赛选手确认表题目 1 机器狗机器狗如图 1-1，请根据给出 的图纸及要求，完成该产品的模型 建立与设计表达。
本题需提交的文件及相关要求见表 1-1；所有文件 须保存在“D: \ 赛位号 \ 1-1-机器狗”；不得为不同类型的文件单独创建文件夹。
图 1-1 机器狗题目2 床头灯题目2-1 床头灯建模与表达请选手根据给出的图纸及相关要求，完成如图2-1床头灯的建模与表达。
需要提交的文件见表2-1。
［注意］1.题目2所有文件须保存在“D:\赛位号\ 2-1-床头灯\”；请勿为不同类型的文件建立单独的文件夹。
表2-1 题目2需提交的文件内容要求提供的文件文件命名方式备注项目项目文件床头灯.ipj零件灯罩零件模型及工程图灯罩.ipt、灯罩.idw底座上壳上壳.ipt、上壳.idw底座下壳下壳.ipt、下壳.idw灯柱仅零件模型灯柱.ipt灯杆灯杆.ipt灯座灯座.ipt灯座盖灯座盖.ipt灯杆前帽灯杆前帽.ipt灯杆后帽灯杆后帽.ipt紧固旋钮紧固旋钮.ipt按键盖板按键盖板.ipt部件相关部件文件、六视图、爆炸图及明细栏床头灯.iam床头灯六视图.idw床头灯.ipn床头灯爆炸图.idw设计表达装拆动画床头灯装拆动画.wmv完整表达产品的部件装配、拆解过程，并添加特写镜头；分辨率1280 ×720图2-1 床头灯第页，共页题目2-2床头灯包装箱设计及改进给床头灯配备可稳定固定相关部件的包装箱。

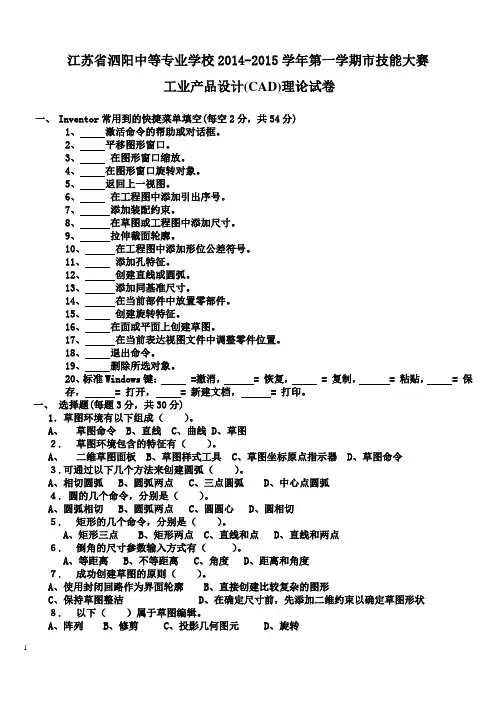

工业设计大赛理论模拟试卷
江苏省泗阳中等专业学校2014-2015学年第一学期市技能大赛工业产品设计(CAD)理论试卷一、Inventor常用到的快捷菜单填空(每空2分，共54分)1、激活命令的帮助或对话框。
2、平移图形窗口。
3、在图形窗口缩放。
4、在图形窗口旋转对象。
5、返回上一视图。
6、在工程图中添加引出序号。
7、添加装配约束。
8、在草图或工程图中添加尺寸。
9、拉伸截面轮廓。
10、在工程图中添加形位公差符号。
11、添加孔特征。
12、创建直线或圆弧。
13、添加同基准尺寸。
14、在当前部件中放置零部件。
15、创建旋转特征。
16、在面或平面上创建草图。
17、在当前表达视图文件中调整零件位置。
18、退出命令。
19、删除所选对象。
20、标准Windows键： =撤消， = 恢复， = 复制， = 粘贴， = 保存， = 打开， = 新建文档， = 打印。
一、选择题(每题3分，共30分)1．草图环境有以下组成（）。
A、草图命令B、直线C、曲线D、草图２. 草图环境包含的特征有（）。
A、二维草图面板B、草图样式工具C、草图坐标原点指示器D、草图命令３.可通过以下几个方法来创建圆弧（）。
A、相切圆弧B、圆弧两点C、三点圆弧D、中心点圆弧４. 圆的几个命令，分别是（）。
A、圆弧相切B、圆弧两点C、圆圆心D、圆相切５. 矩形的几个命令，分别是（）。
A、矩形三点B、矩形两点C、直线和点D、直线和两点６. 倒角的尺寸参数输入方式有（）。
A、等距离B、不等距离C、角度D、距离和角度７. 成功创建草图的原则（）。
A、使用封闭回路作为界面轮廓B、直接创建比较复杂的图形C、保持草图整洁D、在确定尺寸前，先添加二维约束以确定草图形状８. 以下（）属于草图编辑。
A、阵列B、修剪C、投影几何图元D、旋转９. 可以使用下列方法编辑草图（）。
A、在浏览器中，选择该草图图标，单击鼠标右键，在弹出的快捷菜单中选择“编辑草图”命令B、在浏览器中双击草图图标C、在浏览器中，选择该特征图标，单击鼠标右键，在弹出的快捷菜单中选择“编辑草图”命令D、直接单击三维模型视图中的特征平面，在弹出的快捷菜单中选择“编辑草图”命令１０. 参数化尺寸包含以下哪几种类型（）。
CAD工业设计考试试题含答案优选全文
CAD工业设计考试试题含答案1、()是用来支承轴的标准部件。
A、键B、齿轮C、滚动轴承D、销答案：C2、关于螺距误差，下列说法错误的是()A、螺距误差既会影响螺纹的旋合性也会影响连接螺纹的可靠性B、螺距误差包括累积误差和局部误差两部分C、螺距的局部误差与旋合长度有关，而累积误差与旋合长度无关D、将螺距误差换算成中径的补偿值，称为螺距误差的中径当量答案：C3、既支承回转零件，有传递动力的轴称为()A、心轴B、转轴C、传动轴答案：B4、关于杠杆百分表的使用特点，下列说法中错误的是()A、杠杆百分表体积较小，且杠杆测头的位移方向可以改变B、尤其适用于小孔的测量C、在机床上校正工件时使用灵活D、杠杆百分表的测头必须垂直于工件被测表面答案：D5、用游标卡尺测量工件的轴颈尺寸属于()A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量答案：A6、表示机器或部件的图样称为()。
A、零件图B、装配图C、轴侧图D、三视图答案：B7、()是一组图形的核心，画图和看图都是从该图开场的。
A、主视图B、俯视图C、左视图D、右视图答案：A8、当同一机件上有几个被放大的局部时，应用()数字。
A、阿拉伯B、罗马C、英文D、中文答案：B9、对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些构造都不画剖面符号，而用()将它们与其邻接局局部开。
A、粗实线B、细实线C、虚线D、细点画线答案：A10、下列哪一项不是3D 打印抛光机控制系统组成部分?()A、开关控制B、时间控制C、适度控制D、温度控制答案：C11、3DP技术使用的原材料是。
()A、金属材料B、粉末材料C、高分子材料D、光敏树脂答案：B12、用百分表测量工件的长度尺寸时，所采用的测量方法是()A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量答案：B13、将机件向根本投影面投射所得的视图称为()视图。
A、根本B、局部C、斜D、向答案：B14、以下哪种3D 打印技术在金属增材制造中使用最多?()A、FDMB 、SLAC、3DPD 、SLS答案：D15、计量器具能准确读出的最小单位数值就是计量器具的()A、校正值B、示值误差C、分度值D、刻度间距答案：C16、以下哪种铸铁的断口呈灰黑色()A、马口铁B、白口铸铁C、麻口铸铁D、灰铸铁答案：D17、20CrMnTi 按用途和热处理特点属于()A、合金渗碳钢B、合金调质钢C、合金弹簧钢D、合金工具钢答案：A18、在孔或轴的根本尺寸后面，注出根本偏差代号和公差等级，这种标注形式用于()的零件图上。
2014AutoCAD初级工程师认证试题
2014AutoCAD初级⼯程师认证试题2014 AutoCAD初级⼯程师参考样题1)⼏何约束栏设置不包括？1.垂直2.平⾏3.相交4.对称参考答案：32)下列不是⾃动约束类型的是？1.共线约束2.固定约束3.同⼼约束4.⽔平约束参考答案：23)如图ap209024.jpg所⽰标注样式⽂字位置应该设置为？1.尺⼨线旁边2.尺⼨线上⽅，不带引线。
3.尺⼨线上⽅，带引线。
4.多重引线上⽅，带引线。
参考答案：34)如图ap209018.jpg所⽰R100的圆弧采⽤的是？1.半径标注2.直径标注3.折弯标注4.弧长标注参考答案：35)在尺⼨公差的上偏差中输⼊“0.021”，下偏差中输⼊“0.015”则标注尺⼨公差的结果是：1.上偏0.021，下偏0.0152.上偏-0.021，下偏0.0153.上偏0.021，下偏-0.0154.上偏-0.021，下偏-0.015参考答案：36)查看图中的弧长标注，其尺⼨界线不同，原因是？1.标注样式设置不同2.圆弧长度不同3.圆弧⾼度不同4.左边圆弧包含⾓⼩于90°，右边圆弧包含⾓⼤于90°参考答案：47)如图所⽰，标注样式全局⽐例设置为2，所⽤⽂字样式中⾼度设置为5，则⽤该标注样式标注的尺⼨⽂字⾼度为？1. 22. 2.53. 54.10参考答案：38)在AutoCAD中，若光标悬停在命令或控件上时，⾸先显⽰的提⽰是？1.下拉菜单2.⽂本输⼊框3.基本⼯具提⽰4.补充⼯具提⽰参考答案：39)按如图所⽰设置的尺⼨样式，则系统变量DIMEXE是多少1.02. 2.53. 34.7参考答案：310)状态⾏的“坐标”区将动态地显⽰当前坐标值。
坐标显⽰取决于所选择的模式和程序中运⾏的命令，下列哪个模式是CAD2011没有的？1.相对2.绝对3.⽆4.⾃定义参考答案：411)边长为50的正七边形内切圆的半径为1.45.952.52.273.51.914.57.62参考答案：312)直线的端点坐标分别为（50，120）、（250，200）直线的倾⾓为1.20.352.21.83.22.454.39.29参考答案：213)半径为50的圆将它平均分成5段，每段弧长？1.62.852.62.833.63.014.62.8参考答案：214)边长为10的正五边形的外接圆的半径是：1.8.512.17.013. 6.884.13.76参考答案：115)在对图形对象进⾏复制操作时，给定了图形位置的基点坐标为（80,120），系统要求给定第⼆点时输⼊@，回车结束，那么复制后的图形所处位置是？1.复制出的图形与原图形重合2.0,03.-90,-704.没有复制出新图形参考答案：116)在试图⽤修剪（trim）命令将左图编辑成右图时，⼀直⽆法完成，问题很可能是？1.选择的修剪对象不合适2.定义的边界不合适3.定义的边界太长4.修剪时“边（E）”选项的状态是“不延伸（N）”参考答案：417)下列对象可以转化为多段线的是：1.椭圆2.圆3.直线和圆弧4.⽂字参考答案：318)在进⾏打断操作时，系统要求指定第⼆打断点，这时输⼊了@，然后回车结束，其结果是：1.没有实现打断2.在第⼀打断点处将对象⼀分为⼆，打断距离为零3.从第⼀打断点处将对象另⼀部分删除4.系统要求指定第⼆打断点参考答案：219)弦长为50，包⾓为100°的圆弧半径是多少？1.57.0152.45.5243.32.6354.25.386参考答案：320)如图所⽰，矩形长度为23，⾯积为211，则其内切椭圆的周长是多少？1.64.3482.52.93.28.8214.165.719参考答案：221)在对图形对象进⾏复制操作时，指定了基点坐标为（0，0），系统要求指定第⼆点时直接按Enter键结束，则复制出的图形所处位置是？1.没有复制出新图形2.与原图形重合3.图形基点坐标为（0，0）4.系统提⽰错误参考答案：222)如图所⽰，多段线的总长度是多少？1.130.5272.192.3063.179.1714.179.205参考答案：423)对两条平⾏的直线倒圆⾓（Fillet），圆⾓半径设置为20，其结果是？1.不能倒圆⾓2.按半径20倒圆⾓3.系统提⽰错误4.倒出半圆，其直径等于直线间的距离参考答案：424)利⽤“Arc”命令刚刚结束绘制⼀段圆弧，现在执⾏Line命令，提⽰“指定第⼀点：”时直接按Enter键，结果是？1.继续提⽰“指定第⼀点：”2.提⽰“指定下⼀点或[放弃(U)]：”3.Line命令结束4.以圆弧端点为起点绘制圆弧的切线参考答案：425)对“极轴”追踪进⾏设置，把增量⾓设为30°，把附加⾓设为10°，采⽤极轴追踪时，不会显⽰极轴对齐的是？1.102.303.404.60参考答案：326)在绘制直线时，第⼀点坐标为（20,30），第⼆点坐标为（@35,40），所绘制的直线长度为？1.18.032.353.53.154.70参考答案：327)如图所⽰，⼩圆半径为15，则⼤圆半径为？1.47.8832.48.7423.48.5414.48.151参考答案：328)如图所⽰，正五边形的内切圆半径R=？1.64.3482.61.9373.72.8124.45参考答案：229)⼀个长轴为60，短轴为20的椭圆的⾯积是：1.942.47782.3769.91123.1884.95564.7539.8224参考答案：130)如图所⽰，利⽤Copy命令对其中的圆进⾏复制操作时，指定圆⼼作为基点，系统要求指定第⼆点时直接按Enter键结束，则复制出的圆⼼坐标是？1.2001002.100,503.0,04.⽆法复制参考答案：131)如图所⽰，对图形对象进⾏矩形阵列时，当需要向所选图形的右下⽅阵列时，应当设置1.⾏偏移为正，列偏移为正2.⾏偏移为正，列偏移为负3.⾏偏移为负，列偏移为正4.⾏偏移为负，列偏移为负参考答案：332)下列哪⼀个是正确的相对极坐标表⽰⽅法？1.@10<52.10<53.@10,54.@10>5参考答案：133)如图所⽰，利⽤圆⾓命令（Fillet）将左图改成右图，圆⾓编辑模式应如何设置？1.模式=修剪，半径=02.模式=不修剪，半径=03.模式=修剪，半径≠04.模式=不修剪，半径≠0参考答案：134)如图所⽰，当利⽤“圆⼼，半径”⽅式画圆时出现的数字提⽰是利⽤动态输⼊的哪项功能实现的？1.指针输⼊2.标注输⼊3.动态提⽰4.显⽰命令提⽰和命令输⼊参考答案：235)对某图层进⾏锁定后，则1.图层中的对象不可编辑，但可添加对象2.图层中的对象不可编辑，也不可添加对象3.图层中的对象可编辑，也可添加对象4.图层中的对象可编辑，但不可添加对象参考答案：136)如图所⽰，当“0”层被选中，“图层1”为当前层的状态下，新建⼀个图层颜⾊为？1.绿⾊2.蓝⾊3.红⾊4.黄⾊参考答案：137)如图所⽰，图中阴影部分的⾯积是多少？1.11498.6682.1256.6373.12755.3054.10242.031参考答案：438)定义图块时，在对象标签页中选择了删除，构成图块的对象就会从绘图区域内消失，⽤户使⽤哪个命令可以恢复该图形，⽽所制作的图块还必须存在？1.List2.Undo3.Oops4.Block参考答案：339)如图所⽰，在启⽤动态输⼊的状态下若要画⼀条线到坐标原点，则应输⼊坐标为？1.0,02.#0,03.@0,04.以上都不对参考答案：240)下列哪个选项⽤于尽最⼤可能显⽰所有图形？1.ZOOM/范围(E)2.ZOOM/全部(A)3.ZOOM/动态(D)4.ZOOM/窗⼝(W)参考答案：141)下列操作不能创建块的是1.从Windows 资源管理器将图形⽂件图标拖⾄绘图区域2.利⽤“boloc”命令3.利⽤“ctrl+c”和“ctrl+v”4.利⽤“ctrl+c” 和“pasteblock”命令参考答案：342)插⼊块(insert)的命令,其功能是:1.只能插⼊块2.只能插⼊图形⽂件3.可以插⼊块和图形⽂件4.可以插⼊样板(.DWT)⽂件参考答案：343)在⽤Eattedit命令调⽤的“增强属性编辑器”中，可以修改属性的？1.值2.提⽰3.标记4.以上三项均可以参考答案：144)以下动作可以与点参数关联的是？1.缩放、拉伸。
工业产品设计CAD比赛试题
2017 年全国职业院校技能大赛中职“计算机辅助设计（工业产品C A D）”赛项题目参赛选手须知1.比赛时间 4 小时，赛题共 3 大题 4 道题目，参赛选手需完成全部题目。
2.题目 1、题目 2-1 为基础设计模块，题目 2-2、题目 3 为设计创新模块；各题目所占比例见题号。
3.参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。
4.参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。
5.工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。
（2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽 180mm，各列宽度依次为 8mm、40mm、44mm、8mm、38mm、22mm、20mm。
6.所有模型及工程图、效果图、动画等由 Autodesk Inventor 完成；说明文档用Microsoft Word或MicrosoftPowerPoint 完成。
参赛选手确认表题目1 订书机订书机是文书工具的一种，它利用细小的金属（即钉书针）把多张纸张或其他物件结合在一起。
订书机如图 1-1，根据给出的图纸及要求，完成订书机的模型建立与设计表达。
本题需提交的文件及相关要求见表 1-1；所有文件须保存在“D: \ 赛位号 \ 1-订书机”；不得为不同类型的文件单独创建文件夹。
表1-1 题目1 需提交的文件内容需提交的文件文件命名方式要求（备注）项目项目文件订书机.ipj底座上壳模型及工程图底座上壳.ipt、底题目2 四轴飞行器及设计改进本题目分为题目2-1和题目2-2两部分，请首先根据给出的图纸及要求，完成四轴飞行器的模型建立与设计表达；再根据题目中列出的的用户对该产品的反馈信息，进一步完成四轴飞行器的设计改进。
CAD工业设计单选试题+答案
CAD工业设计单选试题+答案一、单选题（共100题，每题1分，共100分）1、根据国标GB/T 131-1993,需要发兰的表面,对其粗糙度Ra值的要求一般为( )A、>1.25~2.5µmB、>0.63~1.25µmC、>5~10µm、D、>2.5~5µm正确答案：D2、自机床设备中，最常用的轴是( )。
A、曲轴B、传动轴C、转轴正确答案：B3、球墨铸铁牌号QT400-15中的两组数字分别表示( )。
A、强度和韧性B、强度和硬度C、硬度和塑性D、强度和塑性正确答案：D4、在机器中，支承传动零件、传递运动和动力的最基本零件是( )A、齿轮B、箱体C、轴正确答案：C5、单击新建图标后，如何开启新的零件文件( )A、选择一个零件模板B、选择一个装配体模板C、任意选择一个模板D、选择一个工程图模板正确答案：A6、金属材料化学热处理与其他热处理方法的根本区别是( )。
A、加热温度B、成分变化C、组织变化D、性能变化正确答案：B7、LOM打印技术的缺点不包括以下哪一项？( )A、前、后处理费时费力B、材料浪费严重且材料种类少C、制造中空结构件时加工困难D、表面质量差，制件性能不高正确答案：C8、用灰铸铁制造的机床导轨，为提高其表面的硬度和耐磨性，应采用( )。
A、高温淬火B、渗碳+低温回火C、电接触加热表面淬火D、等温淬火正确答案：C9、用于制造渗碳零件的钢称为( )。
A、渗碳钢B、结构钢C、工具钢D、合金钢正确答案：A10、关于量具，下列说法中错误的是( )A、量具可分为标准量具和通用量具两种B、量具没有传动放大系统C、量具只能与其他计量器具同时使用D、量具的结构一般比较简单正确答案：C11、3D打印前处理不包括？( )A、切片处理B、模型近似处理C、画面渲染D、构造3D模型正确答案：C12、普通钢、优质钢和高级优质钢的分类依据是( )。
A、主要质量等级B、主要用途C、主要性能D、前三者综合考虑正确答案：A13、一般情况下，选取轴的材料主要采用( )。
工业产品cad二级考试卷及答案
工业产品cad二级考试卷及答案一、单项选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是？A. LineB. CircleC. ArcD. Rectangle答案：A2. 在CAD中，哪个命令可以快速测量两点之间的距离？A. DistB. MidpointC. SnapD. Extend答案：A3. 如果需要在CAD中创建一个圆形，应该使用哪个命令？A. CircleB. EllipseC. PolygonD. Rectangle答案：A4. 在CAD中，哪个命令用于创建矩形？A. RectangleB. BoxC. SquareD. Polyline答案：A5. CAD软件中，用于创建多段线的命令是？A. MlineB. PolylineC. SplineD. Hatch答案：B6. 在CAD中，哪个命令可以快速复制对象？A. CopyB. MirrorC. ArrayD. Offset答案：A7. CAD软件中，用于创建圆弧的命令是？A. ArcB. CircleC. EllipseD. Spline答案：A8. 在CAD中，哪个命令用于创建等距线？A. OffsetB. ArrayC. MirrorD. Scale答案：A9. CAD软件中，用于创建椭圆的命令是？A. EllipseB. CircleC. ArcD. Rectangle答案：A10. 在CAD中，哪个命令可以快速旋转对象？A. RotateB. ScaleC. MirrorD. Array答案：A二、多项选择题（每题3分，共15分）11. CAD中，以下哪些命令可以用于修改对象？A. MoveB. CopyC. TrimD. Extend答案：ACD12. 在CAD中，以下哪些命令用于创建圆？A. CircleB. EllipseC. ArcD. Line答案：AC13. CAD软件中，以下哪些命令可以用于创建多边形？A. PolygonB. RectangleC. CircleD. Spline答案：A14. 在CAD中，以下哪些命令可以用于创建和修改文本？A. TextB. MtextC. DtextD. Hatch答案：AB15. CAD软件中，以下哪些命令可以用于创建和修改尺寸标注？A. DimlinearB. DimradiusC. DimdiameterD. Dimangular答案：ABCD三、判断题（每题2分，共10分）16. 在CAD中，使用“Scale”命令可以改变对象的大小，但不会改变其位置。
工业产品(CAD)试卷
扬州市扬州市工业产品设计工业产品设计工业产品设计（（CAD ）技术技能大赛试题（中职学生组中职学生组）） 时间时间：：240分钟题目一题目一：：根据所提供的根据所提供的图纸图纸图纸进行数据模型创建进行数据模型创建进行数据模型创建，，并生成生成部分工程图部分工程图部分工程图。
（30分） 1．根据附图1零件图纸构建实体三维模型，并生成零件图（参照原图纸所采用的视图表达方法，并标注尺寸）。
最终需提交三维模型及零件图。
三维模型用*.ipt 格式提交，零件视图用*.dwg 格式提交。
文件存放位置：D /选手姓名/试题一/*.*（文件夹需自己新建） 注：图中未注尺寸图中未注尺寸，，如倒角等可凭目测比例自行确定如倒角等可凭目测比例自行确定。
题目二题目二：：参照参照所提供的所提供的所提供的电水壶电水壶电水壶外观图形外观图形外观图形（（见附图2）进行三维建模进行三维建模，，并输出效果图。
（30分）1. 根据目测外观尺寸比例再现产品的三维模型。
2. 内部结构无需设计，外部细节结构尺寸按目测比例自定。
3. 完成两种配色方案且各生成一张渲染效果图。
4. 所有文件用零件或产品名称作为文件名，按要求分别保存为*.ipt 、*.jpg 格式，文件保存路径为D /选手姓名/试题二/*.*。
题目三题目三：：设计设计创意台灯创意台灯创意台灯。
（40分） 1.以附图3中所示的灯泡元件零部件图纸尺寸为参考，借助计算机辅助设计软件重新创意、设计制作一款台灯，生成主要外观零件的数字模型；并制作零件的三视图、产品装配图、爆炸图等工程图纸，标注主要尺寸；制作出产品立体渲染效果图（斜45°视角）；选手用不超过一百字的文档对设计的产品进行创意解释。
所有文件用零件或产品名称作为文件名，按要求分别保存为*.ipt 、*.dwg 、*.jpg 、*.doc 等格式，存到指定文件夹。
要求：设计的台灯必须除了包括题目提供的零部件之外，还至少要包括开关、台灯座、台灯架、台灯罩等。
3.美国Autodesk公司《AutoCAD 2014高级工程师》认证模拟考题C卷
美国Autodesk公司《AutoCAD高级工程师》认证模拟考题C卷1.在“编辑，图纸—览表来设置”对话框中，不能执行以下哪个操作？A. 如果不喜欢表格当前的格式，则可以更改“表格样式”C. 添加、删除或更改列条目的顺序D. 更改列条目的数据类型或标题文字2.以下关于“图纸—览表”的说法正确的是？A. 图纸—览表创建后是不能重新进行编辑表格设置的C. 如果图纸—览表中的内容处于锁定状态时，是不能更改表格中的内容的D. 可以在“图纸视图”选项卡中生成图纸—览表3.使用stretch拉伸对象时，说法错误的是？A. 拉伸交叉窗口中部分包围的对象C. 移动完全包含在交叉窗口中的对象D. 以上说法均不对4.使用move移动一个图形，指定移动的基点坐标为（30，80），第二点位置为（@60<45），则移动后的基点坐标是多少？A. 60，45B. 90，135C. 72.42，1355.按如图所示创建的动态块，可能创建的参数集是什么？A. 线性拉伸B. 线性移动D. XY移动6.下列关于动态块的制作顺序正确的是？B. 添加参数——添加动作——绘制几何图形C. 添加参数——绘制几何图形——添加动作D. 绘制几何图形——添加动作——添加参数7.如图所示的半圆环体，其体积为？B. 345698C. 326598D. 2569848.不能对直线的夹点进行以下哪种操作？A．移动C．镜像D．拉伸9.两个圆球，半径为200，球心相距250，则两球相交部分的体积为？B．6184452.712C．6154999.712D．6125899.71210.下面哪个命令，能使下图中的左边图形变成右边图形？A．旋转B．复制C．拉长11.图形的阴影面积是多少？B．700.2458C．1024.311D．898.241912.使用COPY复制一个圆，指基点为（0,0）再指示指定第二个点时回车以第一个点作为位移，则下面说法正确的是？A．没有复制图形B．复制的图形圆心与“0，0”重合D．以上答案都不正确13.使用夹点拉伸文字时，夹点原始坐标为（10.20），拉伸距离为（@30.40）,则拉伸后的文字夹点坐标为？B．10.20C．30.20D．10.60按如下要求创建螺线体实体，然后计算其体积，其中螺旋线底面直径是100，顶面的直径是50，螺距是5，圈数是10，丝经直径是3。
0.美国Autodesk公司《AutoCAD 2014高级工程师》认证模拟考题
2013 AutoCAD工程师参考样题1)为了保证布局空间尺寸标注与模型空间的对象保持关联性，必须将系统变量DIMASSOC设置成多少123参考答案：32)下列哪一个选项不属于solview的命令参数？UCS(U)正交(O)辅助(A)立面(E)参考答案：43)在标注对象时：关联标注的打开和关闭是由哪一个系统变量控制？assocdimassoconoffdimassocassocupdate参考答案：34)如图所示，左图中的“销连接”和“轴装配”，右图中“底座局部”和“全图”，分别代表什么？左图为DWG文件，右图为DWF文件左图为模型空间，右图为布局左图为模型视图，右图为图纸视图左图为图纸视图，右图为模型视图参考答案：35)关于发布、传递和归档图纸集的说法下列说法不正确的是：可使用CTRL 键从图纸选择中添加和删除项目不能直接修改图纸选择，而是要先激活图纸选择并进行修改既可以基于现有图形从头开始创建图纸集，也可以使用图纸集样例作为样板进行创建以上说法均不正确参考答案：46)相机的新增功能中,广角相机的镜头为多少?50MM35MM16MM6MM参考答案：27)标准渲染预设中,哪个渲染质量是最好的?草图质量中等质量高级质量演示质量参考答案：48)渲染中,暗角和光源中的低频率变化,通过哪个途径可以减少或消除?全局照明集中采集光源特性以上都可以参考答案：29)在Streering Wheels控制盘中，单击动态观察选项，可以围绕轴心进行动态观察，动态观察的轴心使用鼠标加什么键盘可以调整？ShiftCtrlAltTab参考答案：210)三维十字光标中，下面哪个不是十字光标的标签？X,Y,ZN,E,ZN,Y,Z以上说法均正确参考答案：311)三维基础工作空间中不包括以下哪个选项卡常用实体渲染插入参考答案：212)使用公制样板文件创建的文件，在“文字样式”中将“高度”设为固定数值，在该样式下用多行文字工具输入文字，将会？直接书写文字，使用的默认字体高度为2.5直接书写文字，使用的默认字体高度为文字样式中指定的字体高度直接书写文字，使用的默认字体高度为0给定文字高度，然后才能书写文字参考答案：213)打开图片，图片中阴影部分的面积为多少6230594659045841参考答案：314)某文件文件名为lastdwg_2_3_154 8.sv$，则对这个文件说法不正确的是此文件为程序自动保存时生成的文件lastdwg为当前文件文件名同一工作任务中打开这一图形实例的次数为3这个临时文件在图形正常关闭时自动删除参考答案：315)如果想要改变绘图区域的背景颜色，应该如何做？在“选项”对话框的“显示”选项卡的“窗口元素”选项区域，单击“颜色”按钮，在弹出对话框中进行修改在Windows的“显示属性”对话框“外观”选项卡中单击“高级”按钮，在弹出的对话框中进行修改修改SETCOLOR变量的值在“特性”面板的“常规”选项区域，修改“颜色”值参考答案：116)填充图案的原点位置和行为将取决于？HPORIGIN、HPORIGINMODE 和HPINHERIT 系统变量用户坐标系的位置用户坐标系的方向以上都是17)用VPOINT命令，输入视点坐标（-1，-1，1）后，结果同以下那个三维视图西南等轴侧东南等轴侧东北等轴侧西北等轴侧参考答案：118)按如图所示定义属性，则其中默认值的字段格式是什么#c%#c%c%%c参考答案：319)半径为10的四分之一圆弧，在圆弧的两端分别将弧长加长3mm，则圆弧的弦长是多少17.6920.3625.6733.64参考答案：120)在动态输入处于打开状态下，对图形进行移动操作，给定基点坐标为（100，150），系统要求给定第二点坐标时输入（100，200），则图形的移动量是多少？0,-500,50200350100200参考答案：421)图形“1ls1.jpg”中阴影所围成的面积是多少?175.2925200150.2455131.4789参考答案：122)如图所示的半圆环体，其体积为353429345698326598256984参考答案：123)关于Autodesk Design Review，说法不正确的是？只提供英文版可以方便的查看DWF图形可以打开bmp、tif等文件系统默认安装该软件24)如图所示的多段线，下列说法不正确的是可以用相对极轴追踪绘制绘制用相对极轴追踪时增量角可设为12.5度用绝对极轴追踪时增量角需设为25度可以用相对极坐标绘制参考答案：325)图中曲线是一条多段线，方形之间沿多段线距离相等，哪个命令可以完成此图的绘制dividecopyarrayoffset26)如图所示的图形,其下边水平，下列几个坐标不正确的是从a到b绘制，(@500<36)从b到c绘制，(@500<-36)从b到c绘制，(@500<324)从c到d绘制，(@500<108)参考答案：427)在标题为空的图纸中,插入"标题"字段的多行文字,后更改标题为"drawing",保存后打开图纸,则;多行文字是"----"多行文字由"----"变成了"drawing"在标题更改后，多行文字就是drawing多行文字为空参考答案：228)关于OLE打印质量，以下哪一项说法不正确单色双色高质量图形自动选择参考答案：229)以下哪项不属于标准文件（.DWS）可以检查的范围。
工业产品类CAD技能二、三级ProE考题及答案
1.Pro/E Wildfire 使用尺寸来驱动特征，即通过修改尺寸可以驱动模型，已建立的模型随尺寸的改变而改变。
2.进入Pro/E的零件模式时，窗口右侧的特征工具栏中放置了常见的特征，便于用户查找，可以依据作用的不同，分为基准、基本特征、工程特征、和编辑特征4种类型。
3.通过“创建两点直线”命令绘制的直线需要的两个要素是起始点和终止点。
4.模具设计必须有一个设计模型，也就是模具将要制造的产品原型。
5.Pro/ENGIEER中可以建立的基准特征包括了平面、轴和坐标系。
6.可以用两种方法来创建浇注系统，一种是直接利用流通菜单的各个选项，另一种是利用去除材料特征。
7.要建立一个装配或者组件，用户必须首先调入或者建立一个基础部件（零部件或子装配），或建立三个正交的基准面作为第一个特征。
,8.模具和铸造特征存在于组件级中，分为常规特征和用户定义特征。
9.塑料在模具型腔凝固形成塑件，为了将塑件取出，必须将模具型腔打开，也就是必须将模具分为两部分，即定模和动模两大部分。
10.当选择“分割”选项时，系统将在菜单管理器中显示“分割体积块”菜单，在该菜单中，列出了分割体积块材料的一些选项，有分割材料类型和分割体积块个数方式可以分割体积块。
11.零件、组件和钣金件都可以用作设计模型12、使用拔模检测可以确定模型内部的零件是否被适当拔模，以使模具或铸件能够干净彻底地（一）单选题1.Pro/E Wildfire2.0参数化建模的特点有：（C）A．基于特征B．全尺寸约束C．尺寸驱动D．单一数据库2、3D图形是由事先在（A）中绘制的2D图形通过空间中的几何变换得到的。
A草绘器B编辑器C指示器D捕捉器3、操作是模拟浇注过程，在模具组件的型腔和浇注系统中填充材料，生成该模具的原始成型件。
（B）A．拆模B．铸模C．开模D．创建分型面4、Pro/ENGIEER中绘制零件实体造型的过程被称之为（ B ）A2D造型 B 3D 造型 C 曲面造型D绘制工程图5、进行装配工作的过程是在Pro/ENGIEER的（ D ）模式下进行的。
工业产品设计试题
济南市历城区职业院校技能大赛
工业产品设计试题
1、根据图纸中所示的轴测图按1:1的比例绘制三视图，绘制好的图形以“支架.dwg”为文件名保存到桌面。
（40分）
要求：（1）三视图的绘制符合国家标准（20分）
（2）尺寸标注正确，符合标准。
尺寸每标错一处扣一分扣完为止。
（10分）
（3）图层、线型、线宽、尺寸样式等应用要得当（10分）
2、在AutoCAD 环境中绘制图形，绘制好的图形以“连杆.dwg”为文件名保存到桌面。
（60分）
要求：
（1）按图中所标注的尺寸采用1:1的比例抄画，视图的布局符合国家标准。
（30分）（2）尺寸标注（15分）。
尺寸每标错一处扣一分扣完为止。
（3）图层、线型、线宽、尺寸样式等应用要得当（15分）。
CAD工业设计模拟练习题与答案
CAD工业设计模拟练习题与答案1、现需制造一汽车传动齿轮，要求表面高硬度、耐磨和高的疲劳强度，心部具有良好的塑性和韧性应采用( )。
A、T10钢淬火、低温回火B、45钢调质处理C、20CrMnTi经渗碳、淬火、低温回火D、都可以答案：C2、零件渗碳后，一般需经过( )才能达到表面硬度高而且耐磨的目的。
A、淬火+低温回火B、正火C、调质D、淬火+高温回火答案：A3、在轴上支承传动零件的部分称为( )A、轴颈B、轴头C、周身答案：B4、易拉罐采用防锈铝制造，防锈铝是下列哪组合金( )。
A、AI-Mn和AI-MgB、AI-Cu-MgC、AI-Cu-Mg-ZnD、AI-Cu-Mg-Si答案：A5、下列哪项不是使用固态基材作为原料的增材制造设备系统？( )A、Stratasys公司的熔融沉积成型FDMB、Solidscape公司的Benchtop系统C、CubicTechnologies公司的分层实体制造LOMD、快速冷冻成型答案：D6、对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行( )。
A、粗实线B、细实线C、细虚线D、波浪线答案：B7、传动齿轮轴是( )。
A、转轴B、心轴C、传动轴答案：A8、08钢平均含碳量为( )。
A、0.08%B、0.8%C、8.0%D、80%答案：A9、FDM技术的优点不包括以下哪一项？( )A、成本低B、污染小C、原料利用率高D、尺寸精度高，表面质量好答案：D10、在键连接中，( )的工作面是两个侧面。
A、普通平键B、切向键C、楔键答案：A11、合金钢淬火冷却时，常采用的冷却介质是( )。
A、矿物油B、水C、10%盐水D、10%碱水答案：C12、拉伸试验时，试样拉断前能承受的最大拉应力称为材料的( )。
A、屈服点B、抗拉强度C、弹性极限D、刚度答案：B13、车门启闭机构是一种( )。
A、平行双曲柄机构B、反向双曲柄机构C、变速机构D、双摇杆机构答案：B14、下列冷却介质中，冷却速度最快的是( )。
