按钮指示灯颜色规范

GB按钮指示灯颜色规范

中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB2682-81 1范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。

有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。

4统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。

4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。

4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。

亮与灭的时间比，一般是在1：1至4：1之间选取。

较优先的信息，使用较高的闪烁频率。

5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。

5．2颜色的指令含义指示灯的颜色及其含义表16按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。

7灯光按钮7．1类型灯光按钮的类型7．2第5条和第6条的规定，同样适用于灯光按钮。

当选色有困难时，允许使用白色。

输变电设备标志色彩管理规定

输变电设备标志、色彩管理规定一、总则1为加强输变电设备运行管理，提高安全文明生产水平，争创一流供电企业，为统一公司输变电设备常设安全标志、设备标志、色彩标志，使之更加标准化、规范化，特制定本规定。

2本规定适用于公司管辖的所有输变电设备。

二、一般规定1输、变电运行设备标志应有双重编号，即：名称和编号。

名称和编号必须经调度中心批准。

2设备标志应准确、明显、齐全，字体工整、清晰、文字规范。

3同类型设备标志安装位置和高度应一致，标志大小、字体亦应一致。

4常设安全标志（包括遮栏和标示牌）必须安装牢固、位置合理，与带电部分的安全距离应符合《安规》规定，并不影响对设备的巡视检查和检修。

警告类标示牌设置应醒目，确能起到警示作用。

5新安装设备在投入运行前，设备标志必须配置齐全，如因加工制作或安装等原因在设备投运时,不能按本规定要求完成设备标志的设置时，经上级主管部门批准，可使用临时设备标志代替，但必须符合运行要求。

并在设备投运后一个月内，使设备标志达到规定要求。

6运行、检修等人员不得随意拆除、挪动、变更常设设备标志及安全围栏，如设备名称编号有变化时，运行单位应按照调度部门下达的变更通知及时变更设备标志。

7设备标志应经常保持清洁，对室外设备标志牌安装支架等应定期进行防腐。

8输变电设备的防护设施标志，按省公司有关规定执行。

三、变电设备标志规定1一次设备标志（1）主变、开关、刀闸、CT、PT、避雷器、耦合电容器、站用变、母线等设备标志均应具有双重名称，其中母联、旁路和分段开关、母线及母线PT避雷器还应标明电压等级。

（2）一次设备（主变、开关、刀闸、母线、母线PT、避雷器、架空和电缆出线等）均应有明显的相位标志（A、B、C三相分别用黄、绿、红表示）。

A主变相位标志标注在高压侧套管升高座上，标注方式为A、B、C红色字，字.母大小依据主变容量而定。

B35KV开关相色标注在连接线下部，室内35KV及10KV开关等为硬母线连接的设备，不再标相色。

设备技术要求规范

设备技术要求规范非标设备要求规范一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。

2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。

具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。

3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。

4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。

5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。

标牌采用金属刻字标牌。

6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。

7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。

8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。

9、操作台箱体结构、元件布置结构应便于维修及部件更换。

10、可移动式操作台必须单独内置或外置软地线。

11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。

（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。

2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。

3、控制柜应装射照明灯。

4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。

5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。

标牌位置不能贴在元件上，应就近合理布置。

6、控制柜元件布置位置应预留10%以上位置。

7、接线端子板的同一端子位置，最多接3根电线。

8、接线端子板要预留10%以上备用端子。

9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。

10、备用线应预留10%以上，并标有备用线号。

11、控制柜元件固定方式要合理，便于拆装；不允许采用螺丝、螺母穿孔固定方式。

12、电气配线应有标号，并与图纸一致。

标号要求为打印方式，长期使用不脱色，并能防水、防油。

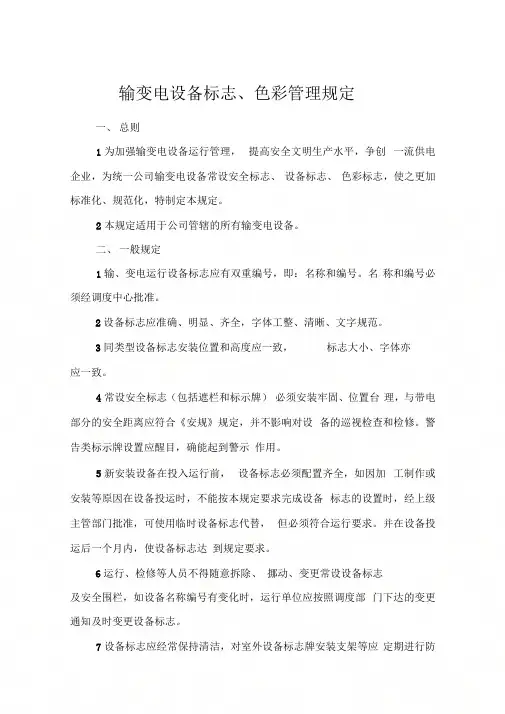

《输变电设备标志、色彩管理规定》

输变电设备标志、色彩管理规定一、总则1为加强输变电设备运行管理，提高安全文明生产水平，争创一流供电企业，为统一公司输变电设备常设安全标志、设备标志、色彩标志，使之更加标准化、规范化，特制定本规定。

2本规定适用于公司管辖的所有输变电设备。

二、一般规定1输、变电运行设备标志应有双重编号，即：名称和编号。

名称和编号必须经调度中心批准。

2设备标志应准确、明显、齐全，字体工整、清晰、文字规范。

3同类型设备标志安装位置和高度应一致，标志大小、字体亦应一致。

4常设安全标志（包括遮栏和标示牌）必须安装牢固、位置台理，与带电部分的安全距离应符合《安规》规定，并不影响对设备的巡视检查和检修。

警告类标示牌设置应醒目，确能起到警示作用。

5新安装设备在投入运行前，设备标志必须配置齐全，如因加工制作或安装等原因在设备投运时，不能按本规定要求完成设备标志的设置时，经上级主管部门批准，可使用临时设备标志代替，但必须符合运行要求。

并在设备投运后一个月内，使设备标志达到规定要求。

6运行、检修等人员不得随意拆除、挪动、变更常设设备标志及安全围栏，如设备名称编号有变化时，运行单位应按照调度部门下达的变更通知及时变更设备标志。

7设备标志应经常保持清洁，对室外设备标志牌安装支架等应定期进行防腐。

8输变电设备的防护设施标志，按省公司有关规定执行。

三、变电设备标志规定1一次设备标志(1)主变、开关、刀闸、CT PT、避雷器、耦台电容器、站用变、母线等设备标志均应具有双重名称，其中母联、旁路和分段开关、母线及母线PT避雷器还应标明电压等级。

(2)一次设备(主变、开关、刀闸、母线、母线PT避雷器、架空和电缆出线等)均应有明显的相位标志( A、B、C三相分别用黄、绿、红表7K)o A主变相位标志标注在高压侧套管升高座上，标注方式为A、B、C红色字，字.母大小依据主变容量而定。

B35KV开关相色标注在连接线下部，室内35KV及10KV开关等为硬母线连接的设备，不再标相色。

GB 2682-81按钮指示灯颜色规范

中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB 2682-811范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2 目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。

有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。

4 统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。

4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。

4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。

亮与灭的时间比，一般是在1：1至4：1之间选取。

较优先的信息，使用较高的闪烁频率。

5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。

5．2颜色的指令含义指示灯的颜色及其含义表16 按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。

按钮的颜色及其含义表27灯光按钮7．1类型灯光按钮的类型7．2第5条和第6条的规定，同样适用于灯光按钮。

GBT4025-2003电器按钮等

3 .2
指示器 i itg i dan dve n c i ec
提供可见可听或可触及信息的机械的, , 光学的或电的器件 .
3 .1 .2
听觉信号 cut s a aosc nl i i g 从一个声源发出的通过音调 , 频率和间歇方式传递的信息.
操作系统中接受人员操作的部件〔 C 4] I 647 E 0
3. 4
注: 就本标准而言 , 作为人机对话屏幕显示的操作器 , 可认为是屏幕显示器上具有操作功能的部分 .
机械指示器 m cai l i tr ehnc idc o an a 构成机械的或机电的开关器件 ( 如断路器) 整体的一部分 , 并用以指示其处于断开或闭合或在中间
w
I 36: 4 18 安全 S 84 9 O 颜色和安全标记
C E 国际照明委员会 ) 出版物 2 ( C . 17 照明信号的颜色 I( - T 10 :95 2
本标准规定和使用了下述术语 .
.b
zf
xw .c
— —
通过对设备或过程的安全监控或安全操作 , 提高其对人身, 财产和/ 或环境的安全性 . 便于对设备或过程进行正常的监控和维护 .
细化.
本标准代替 B 5 93 指示灯和按钮颜色》G 42-18 已废止. G 42-18《 0 , B 5 9 3 0 本标准的附录 A是规范性附录, 附录 B 附录 C是资料性附录 . , 本标准由中国机械工业联合会提出. 本标准由机械科学研究院负责归口.
作. E IC根据与国际标准化组织( O 协议规定的条件, I ) S 决定与其密切合作.
3 供国际上使用的, ) 以标准 , 技术报告或导则形式出版的文件属建议性质 , 并在这个意义上为各国家委员会所接受 . 4 为了促进国际上的一致 , C表达这样一个愿望 : 国家委员会 , ) I E 各在各自的国家规程中尽可能最大限度地明确采用 IC建议的文本 .IC建议的文本与相对应的国家规程之间的任何差异 , E E 应在国家规程中明确指出. 5 IC没有制定任何用以认可任何设备的标志程序 , ) E 因此不会对任何宜称其设备符合某个 IC E 标准承担任何责任 . 6 请注意这样的可能性: ) 这个国际标准的某些部分可能涉及专利权 .IC不承担任何类似此类 E 专利权的确认责任 .

电气工程中的电气设备标志规范要求

电气工程中的电气设备标志规范要求在电气工程中，电气设备的标志规范要求起着重要的作用。

准确的电气设备标志可以帮助人们更好地理解和操作电气设备，保障电气系统的安全运行。

本文将详细介绍电气工程中电气设备标志的规范要求。

一、标志设计要求1. 标志内容清晰准确：电气设备标志应包含设备的名称、型号、额定电压、额定电流等必要信息，以便工作人员能够迅速判断并正确操作设备。

2. 标志尺寸合适：电气设备标志的尺寸应根据设备的大小和安装位置确定，以确保标志在距离一定范围内可见且清晰可辨。

3. 标志颜色明确：不同类型的电气设备标志颜色应当有明确的规定，以便区分不同的设备或标识其特殊功能。

例如，红色可以用于表示紧急停止设备，黄色可以用于表示注意或警告。

4. 标志材质耐久：电气设备标志应选用耐候性、耐腐蚀的材料制作，以保证标志长时间使用而不褪色或受损。

5. 标志布局合理：标志上文字、图形和符号的布局应合理有序，使人们一目了然地获取所需信息。

二、标志类型和应用1. 设备名称标志：主要是为了标识电气设备的名称和型号，例如“断路器”、“变压器”等。

2. 警示标志：用来提醒人们注意电气设备的危险性，如高压警示标志、带电部分警示标志等。

3. 操作标志：用于指示电气设备的操作方法，如开关标志、按钮标志等。

4. 控制标志：用于标志电气设备的控制功能，如启动、停止、急停等。

5. 可视标志：用于标志电气设备的状态或参数，如指示灯、数字显示屏等。

三、标志安装要求1. 标志位置明确：电气设备标志应安装在设备上方或周围的显眼位置，以便工作人员能够快速找到并阅读标志内容。

2. 标志固定可靠：电气设备标志的固定方式应牢固可靠，不易脱落或移位。

3. 标志保护完好：设备标志应保持清洁整齐，不受污染或损坏，以便确保标志的可读性。

四、标志维护和检查1. 定期检查：工程师和维护人员应定期检查电气设备标志的状态，包括标志内容是否清晰、完整，材质是否损坏等。

2. 及时更换：对于损坏、模糊不清或信息过时的电气设备标志，应及时更换，以保持标志信息的准确性和适时性。

CE安全标准规范(电气类)

1 目的为了严格执行CE标准，产品在设计过程中能达到CE标准中的安全规范，使产品能符合欧盟标准，成为世界一流产品。

现对电气产品涉及到CE安全标准部分做出相关规定。

2 适用范围本标准规定了电气产品中电源、导线和电缆、断电装置、控制电路、控制功能、操作界面、电动机和附属设备、技术文档和测试的相关规定。

本标准适用于公司内所有产品。

3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

EN 60204-1-2006+A1-2009《机械安全机械的电气设备第1部分：一般要求》等效GB 5226.1-2008《机械电气安全机械电气设备第1部分：通用技术条件》BS EN ISO 13849-2008《机械安全性控制系统中的安全性相关部件》等效GB/T 16855-2008《机械安全控制系统有关安全部件》4一般要求4.1 遵循低电压指令（LVD指令）——2006/95/EC。

使用电压范围在交流（AC） 50~1000V，直流（DC） 75~1500V 的机电产品。

4.2工业配线及元器件安装法则参考EN 60204-1-2006+A1-2009《机械安全机械的电气设备第1部分：一般要求》。

4.3电气原理图绘制请参看《欧规电路图制作讲义》。

5相关部件安全要求5.1电源、导线和电缆5.1.1机器电控系统的电源供给为单一电源，当其它组件需使用不同的电源电压时，此电源应由变压器提供。

5.1.2使用中性线，应清楚标示于安装图或电路图中，并以N作为标示符号，中性线不能与接地线连接，也不能有PEN端子。

5.1.3电源入线应清楚标示: (1)单相:L1/L2; (2)三相:L1/L2/L3。

5.1.4电源线进线处，接地线端子应有PE标识。

(完整版)电气设计规范-指示灯和按钮颜色

指示灯和按钮颜色（GB2682-81）
◎可用颜色
指示灯用红、黄、绿、蓝、白、；
按钮用红、黄、绿、蓝、黑、白、灰。

◎选色原则
依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后反映的信息来选色。

◎按钮的颜色
“停止”、“断电”、“事故”用红色钮；
“起动”、“通电”优先用绿色钮，允许黑、白、灰色钮；
一钮双用的“起动”与“停止”、“通电”与“断电”，交替按压后改变功能，不能用红、绿色钮，而应用黑、白、灰色钮；
点动按钮应用黑、白、灰、绿色钮，最好是黑色钮，而不能用红色钮；
“复位”单一功能的，建议用蓝色钮；
◎灯光按钮
指示灯、按钮的颜色选择，同样适用于灯光按钮。

当选色有困难时，允许使用白色；
灯光按钮不得用作事故按钮；。

各厂商服务器外观巡检指示灯含义

各厂商设备指示灯含义1、HP设备（包括型号HP DL380、HP DL580）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：2）快速诊断板指示灯的含义，见下表:注:HP （Systems Insight Display）快速诊断板的指示灯表现出了主板部件的布局。

当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和快速诊断板指示灯（Systems Insight2、IBM 设备（包括X346、X4100等----具体设备可能有些出入）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：1.信息指示灯：当该灯亮时，表明错误或者警告信息已经写入系统事件日志中。

2.定位器指示灯：该灯亮表明是由系统管理员远程点亮以便找到服务器。

3.系统错误指示灯：该灯亮表明系统出现错误。

通过光通路诊断板来定位故障。

4.供电指示灯：a 、该灯点亮且不闪烁，表明服务器已经开启。

b 、该灯闪烁时，表明服务器已经关闭且仍然连接到交流电源。

c 、该灯熄灭时，表明已经切断交流电源或者电源或者指示灯本身出了故障.2）光通路诊断面板指示灯：注：REMIND按钮：按下REMIND按钮时，表示确认错误，但不准备立即采取措施，将系统错误指示灯置于“提醒”方式。

当服务器处于“提醒”方式时，系统错误指示灯将闪烁。

3、DELL服务器(PowerEdge 2950等)1）电源指示灯代码前面板上的电源按钮控制输入系统电源设备的电源。

打开系统电源时，电源指示灯将呈绿色亮起。

系统的控制面板 LCD 可以提供状态信息，以表示系统何时运行正常，何时需要注意。

LCD 呈蓝色亮起表示系统运行正常，呈琥珀色亮起表示出现错误。

LCD 滚动显示信息，包括状态代码及其后跟的描述性文本。

表列出了可能出现的4、SUN设备（包括SUN V445、X366等--具体设备可能有些出入）1）前面板指示灯：. .。

各厂商服务器外观巡检指示灯含义

各厂商设备指示灯含义1、HP设备（包括型号HP DL380、HP DL580）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：2）快速诊断板指示灯的含义，见下表:注:HP （Systems Insight Display）快速诊断板的指示灯表现出了主板部件的布局。

当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和快速诊断板指示灯（Systems Insight2、IBM 设备（包括X346、X4100等----具体设备可能有些出入）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：1.信息指示灯：当该灯亮时，表明错误或者警告信息已经写入系统事件日志中。

2.定位器指示灯：该灯亮表明是由系统管理员远程点亮以便找到服务器。

3.系统错误指示灯：该灯亮表明系统出现错误。

通过光通路诊断板来定位故障。

4.供电指示灯：a 、该灯点亮且不闪烁，表明服务器已经开启。

b 、该灯闪烁时，表明服务器已经关闭且仍然连接到交流电源。

c 、该灯熄灭时，表明已经切断交流电源或者电源或者指示灯本身出了故障.2）光通路诊断面板指示灯：注：REMIND按钮：按下REMIND按钮时，表示确认错误，但不准备立即采取措施，将系统错误指示灯置于“提醒”方式。

当服务器处于“提醒”方式时，系统错误指示灯将闪烁。

3、DELL服务器(PowerEdge 2950等)1）电源指示灯代码前面板上的电源按钮控制输入系统电源设备的电源。

打开系统电源时，电源指示灯将呈绿色亮起。

系统的控制面板 LCD 可以提供状态信息，以表示系统何时运行正常，何时需要注意。

LCD 呈蓝色亮起表示系统运行正常，呈琥珀色亮起表示出现错误。

LCD 滚动显示信息，包括状态代码及其后跟的描述性文本。

表列出了可能出现的4、SUN设备（包括SUN V445、X366等--具体设备可能有些出入）1）前面板指示灯：。

电工成套装置中指示灯和按钮的颜色规范

电工成套装置中的指示灯和按钮的颜色本文由中国成套电气网搜集提供1范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2 目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。

有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。

4 统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。

4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。

4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。

亮与灭的时间比，一般是在1：1至4：1之间选取。

较优先的信息，使用较高的闪烁频率。

5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。

5．2颜色的指令含义指示灯的颜色及其含义表16 按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。

7灯光按钮7．1类型灯光按钮的类型7．2第5条和第6条的规定，同样适用于灯光按钮。

当选色有困难时，允许使用白色。

7．3灯光按钮的信息作用7．3．1指示：通过钮上的灯亮，告知操作者需按压该灯亮的按钮，以完成某种操作。

国家标准四种安全色

国家标准四种安全色在日常生活和工作中，我们经常会见到各种各样的标识和标志，它们以不同的颜色和形状向我们传递着各种信息。

其中，安全色是一种特殊的标识色，它的作用是为了提醒人们注意安全、警惕危险，以及指导人们正确地进行操作。

国家标准对安全色进行了规范，其中包括了四种主要的安全色，它们分别是红色、黄色、绿色和蓝色。

接下来，我们将逐一介绍这四种安全色及其在不同场合的应用。

首先是红色，红色是一种具有强烈警示作用的颜色，它常常被用于表示危险、禁止和紧急情况。

在交通标志中，红色常用于标识禁止通行、停车和警示标志，比如红色的停车标志、禁止通行标志等。

在工业生产中，红色常用于表示禁止操作、紧急停止和危险区域，比如红色的急停按钮、禁止入内标志等。

此外，在消防安全标志中，红色也是常见的颜色，用于标识灭火器、消防通道等设施。

其次是黄色，黄色是一种具有警示和提示作用的颜色，它常常被用于表示警惕、注意和提示。

在交通标志中，黄色常用于标识警示、注意和提示标志，比如黄色的注意行人标志、警示标志等。

在工业生产中，黄色常用于表示注意、警示和提示信息，比如黄色的警示标识、注意标识等。

此外，在安全防护用品中，黄色也是常见的颜色，用于标识安全帽、安全鞋等。

接下来是绿色，绿色是一种具有安全和正常状态的颜色，它常常被用于表示安全、正常和允许的状态。

在交通标志中，绿色常用于标识允许通行、正常状态和安全出口，比如绿色的行人过街标志、安全出口标志等。

在工业生产中，绿色常用于表示正常运行、安全状态和允许操作，比如绿色的运行指示灯、安全指示标志等。

此外，在环保标志和产品标识中，绿色也是常见的颜色，用于表示环保产品、绿色环保等。

最后是蓝色，蓝色是一种具有指导和信息传递作用的颜色，它常常被用于表示指导、信息和指示。

在交通标志中，蓝色常用于标识指示信息、道路指示等，比如蓝色的指示标志、信息标志等。

在工业生产中，蓝色常用于表示信息传递、指导操作等，比如蓝色的信息标识、指导标识等。

GB按钮指示灯颜色规范

G B按钮指示灯颜色规范标准化工作室编码[XX968T-XX89628-XJ668-XT689N]中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB2682-811范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。

2目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。

3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。

有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。

4统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。

4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。

4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。

亮与灭的时间比，一般是在1：1至4：1之间选取。

较优先的信息，使用较高的闪烁频率。

5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。

5．2颜色的指令含义指示灯的颜色及其含义????????表16按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。

电气欧洲标准

本人的回帖:别看欧洲标准了.现在中国的国标都是直接翻译的IEC标准,它们基本是一样的.不过说完这句我想打自己耳光.看下面截图,IEC标准翻译到国标里居然漏了一句话!!It is recommended (for example to facilitate maintenance) that conductors be identified bynumber, alphanumeric, colour (either solid or with one or more stripes), or a combination ofcolour and numbers or alphanumeric. When numbers are used, they shall be Arabic; lettersshall be Roman (either upper or lower case).说是线号的标识可以是数字,字母或者颜色编码,也可以是它们的组合.数字应该用阿拉伯数字(注:中文数字不可以),字母应该用罗马字母(注:日文,韩文字母不可以),国标里居然把这条漏掉了,晕.No CommentsPosted in 电气技术[分享]机械出口到欧洲的安全简介(CE认证)11 Sep机械出口到欧洲的安全简介(CE认证)2005年我还在从事电气系统的设计工作,当时公司的设备因为要出口欧洲和美洲,因此需要我配合完成CE和UL认证.之前我没有接触过认证方面的东西,在认证工程师给我们做培训的时候,我希望他把他的认证相关的资料拷贝给我时,遭到了拒绝.不过我"死乞白赖",最后获准可以进行笔录.最近正好要用到,把笔记本翻出来,整理到电脑里(就当是复习一遍,而且电脑里找起来也方便),也分享给正好需要的朋友(这不是完整的CE认证资料,但是已经包含了大部分.章节有点乱,不过原谅我当时所处的环境,旁边有人在不耐烦地等着).CE认证实际上是对设备的安全性(减少对人身造成伤害)为目的的检测,检测是根据EN***标准进行的,其中规定了电气设备的设计方面需要遵守的原则,比如导线颜色,按钮颜色,指示灯原则,急停装置的分级控制等等.CE认证在检测时,会先要求提供设计中用到的元器件的CE证书复印件(必须是认证证书,声明是不行的),然后元器件没有CE认证,那就要跟随整机进行测试.除了按照下述内容逐一检测,还有完成耐压测试,抗静电测试,电磁兼容测试,抗干扰(在供电电源中加入干扰波)测试等测试.适合于从事出口电气设计的朋友们.下面是以前的记录,当时自己写字好认真哦,虽然写的很磕碜!一、标准的类别指令覆盖的标准分为三个层次:A类:机械安全的基本要求B类:涉及机械产品的具体方面,其中B1类与安全相关,如安全距离等;B2类与安全部件相关,如急停装置等C类:具体的产品标准,适用于有特特殊要求的设备二、法律要求满足:☆机械指令☆低电压指令:包括AC50～1000V,DC75～1500V范围内的所有电气设备☆电磁兼容指令☆压力容器指令三、标准简介A类标准①EN 292-1:机械安全基本概念与设计通用原则:基本术语,方法②EN 292-2:机械安全基本概念与设计通用原则:技术原则与规范③EN 1050:机械安全风险评估的原则评估实施办法B1类标准①EN 60204-1:机械的安全-机器电气部分总的要求②EN 954-1: 机器的安全-控制系统中与安全保护功能相关的部件③EN 294:防止上肢到达危险区的安全距离④EN 349:避免人体各部位挤压的最小间距⑤EN 953:防护装置(固定式和活动式)设计和安装的一般要求⑥EN 982:液压,流体动力系统及其元件的安全要求⑦EN 983:气动,气体动力系统及其元件的安全要求⑧EN 1037:机器的安全-防止机器的意外起动B2类标准①EN 418:机械安全急停装置功能方面,设计原则②EN 574:双手控制装置③EN 60947:系列:低压电器④EN 60034-1:电机⑤EN 1760-1:压敏保护装置C类装置①EN ISO 10472-系列-机器的安全-工业洗衣机安全要求②EN 1010-系列:机器的安全-印刷机械的设计和结构的技术安全要求四、EN60204-1 机器电气部分总的要求1.铭牌(marking plate)在机器的铭牌上至少要包含以下内容:制造商,产地;产品型号,产品系列型号;额定电压,频率,相数;满负荷电流;过流保护装置的设定电流;所对应的线路图编号;总重量;认证标志(CE).…………5.1外部电源连接和进线端子5.1.1一般而言,一台机器允许一个电源连接;(建议)5.1.2外部电源线直接接在总开关的进线端子上,或接在独立的进线端子上;5.1.3进线端子要可靠地防护起来,防止触电(IP2X)5.1.4进线端子上要清晰地标示(如L1,L2,L3,N)5.1.5进线端子的附近处,要提供连接外部保护接地系统的接地端子;5.1.6外部接地端子要有"PE"标示5.1.7进线端子要有危险电压标记.5.2电源-分离装置(有以下5种形式)5.2.1开关-断路器,负荷隔离开关(如凸轮开关),满足IEC60947-3要求.5.2.2断路器,满足IEC60947-3要求5.2.3空气断路器,满足IEC60947-2的绝缘要求.5.2.4插头插座(用于机械:额定电流≤16A,总功率≤3KW).5.2.5工业用插头插座或耦合器(用于移动式机械)5.3.1手柄颜色:黑色或灰色,同时作为急停开关使用:红色5.3.2安装高度:0.6-1.7m之间(特殊情况,最高允许1.9m)5.3.3接线安装防护要求:IP2X(防止手指触及)5.3.4标示:I,O5.3.5进线端子处标示(有电危险的标记)6.1防触电-直接接触防护直接接触防护应该选取以下措施:a.外壳防护(电气箱)b.绝缘c.限制放电能量(残余电压)d.屏护e.安全距离或障碍防护6.2防触电-间接接触防护a.使用II类绝缘或等效绝缘的防护:基本绝缘+附加/加强绝缘b.自动切断供电的防护(I类设备)6.3防触电-PELV(低电压中的接地)6.3.1PELV最大许可电压:25Vac r.m.s/60V DC(干燥环境,带电体与人体不会大面积接触);6Vac r.m.s/15V DC(其它环境)6.3.2PELV的电源:安全隔离变压器,电化学源(如电池),开关电源6.3.3应该注意的事项:→需将PELV的线路一边接地;→将PELV电路与本系统外的所有电路隔离(不低于安全隔离变压器主次边距离要求)→PELV接地的一侧不能连接任何开关元件(包括保险丝)7.1电气柜的一般要求7.1.1电气柜的门上要标有危险电压标记警告标志必须使用黄底黑边闪电标志,且标志必须耐久地固定在电气箱上,同时,须让所有操作人员清楚地看见.7.1.2电气柜内只能含有电气元件7.1.3如果只能借助于工具或钥匙,才可以开门,电气柜内的带电体需要IP1X的防护7.1.4如果不借助工具或钥匙,需要在门打开以前,电气柜内的带电体被切断电源.7.2电气柜门的结构要求7.2.1柜门宽度<0.9米7.2.2开门角度≥90°7.2.3只能如下一些元件装在门上:指令装置;信号仪;测量装置;冷却装置(如风扇)7.2.4如有带电元件安装在门上,则需要考虑接地的可靠性.7.3电气柜内元器件的安装要求7.3.1电气元器件的接线端子高度≥0.2米7.3.2电器元器件(需要维护,调节的)安装高度:0.4-2米7.3.3从电气柜内的前方很容易地触及到元器件;7.3.4应易于辨识和易于拆装(无需移动内部布线)7.4电气柜的布线要求7.4.1对所有的内部导线,需提供相应的连接位置(接线端子)7.4.2内部导线需要安装在相应的线槽内7.4.3线槽之处的导线要被可靠地固定住7.4.4接线端子,导线上的号码管要被清楚一致地标示出来;内部导线要足够长(尤其是接地保护线)7.4.5内部导线线径要求:普通内部导线≥0.75mm²;控制线≥0.2mm²;数据线≥0.08mm²7.4.6接地保护线:黄绿色(或通过形状,布置或标识)7.4.7中线:淡蓝色7.4.8动力线:黑色(建议)7.4.9直流控制线:蓝色(建议)7.4.10交流控制线:红色(建议)7.4.11从外部电源进来的互锁控制线:橙色(建议)7.4.12单芯线:不能是黄,绿,黄绿色7.4.13淡蓝色只能用于中线8接地系统接地端子:一个接地端子,只能接一组接地导线;接地点除作为接地之用外,不能用于其他功能接地标识:黄绿色或PE或接地符号,推荐使用接地符号如果是进线接地端子,只能标示成PE9.1操作件/按钮:一般要求1)便于接近和操作(≥0.6米)2)要防止意外操作,尤其是对"起动"功能而言(除双手操作开关外)3)防止外部影响(如IP54/55)4)红色蘑菇头只能用于急停5)必须清晰可见,便于识别(如I,O,参考操作键/按钮-操作图形符号)6)或通过功能描述9.2操作件/按钮:颜色标识--停止按钮:黑色(推荐),灰色,白色;红色可用,但不能用在急停附近,绿色禁用--起动按钮:白色(推荐),灰色,黑色;绿色可用,但是不推荐用,红色禁用 --止-动按钮:白色,灰色,黑色;红色,黄色,绿色禁用--组合电源通断开关:白色,灰色,黑色;红色,黄色,绿色禁用--选择开关:对不同的开关位置,要有标识或解释颜色含义解释应用举例红色紧急危险或紧急情况下操作此按钮急停开关黄色异常异常或紧急情况下操作此按钮绿色安全正常情况下操作此按钮蓝色强制在强制情况下操作此按钮复位按钮白色未赋予Start ON(推荐)灰色未赋予黑色未赋予Start OFF(推荐)9.4操作件/按钮-操作图形符号电源通Start I电源断Stop O组合电源通断按钮(表示用同一个操作件使机械接通/断开电源的开关)止-动按钮(接通按钮只有当按下按钮时才保持在接通位置)9.5指示灯/带灯按钮颜色含义解释红色紧急危险情况(危险/禁止)黄色异常异常情况(警告)绿色安全正常情况蓝色强制需要用户自行某操作白色中性未赋予含义EN418:紧急停止装置10.1一般要求→除了手持机械和急停不能减小风险的机械外,应设一个或多个急停按钮;→必须清晰可见,便于识别,并能迅速接近,便于操作;→按钮为红色,底色为黄色10.2几种形式→紧急停止按钮→紧急拉线开关→紧急停止脚踏开关(不带保护罩)10.3原则上:需要在每一个操作位置上,或需要使用紧急停止按钮的位置,安装一个急停装置,但是要考虑实际情况,应根据风险评估的结果确定,如两个操作面板相距很近,那么一个急停装置就够了.如果机器体积较大,在某些地方,有可能产生危险,即使没有操作面板,也要考虑安装急停装置.10.4急停装置的设计应满足的要求:1)急停装置要优于其它一切指令,并且在所有工作模式下都是有效的;2)能尽快地停止危险运动而不产生附加危险;3)急停装置的复位不会导致重新启动;11.2安全控制线路的设计3.1线路的短路或开路:采用成熟的线路设计技术和元器件,例如PELV.我们建议采用PELV设计,可以降低由于控制线路和地短接而造成误操作.3.2操作元器件的误动作及故障a.选用符合欧洲或国际有关标准的元器件b.采取冗余设计,对一些关键元器件采取冗余措施c.差异设计d.肯定断开模式11.3安全控制电路4)监视接触器的工作状态,可将辅助常闭触点串联到控制电路上5)控制系统所需的复位方式:故障排除后自动复位或手动复位6)为防止被控制的输出装置触点烧焊产生危险,对主回路上的马达继电器采用冗余措施7)合理选用保护装置,使触点烧焊可能性降低(空开,熔断器,热继)EN292-1/2机械安全机械危险种类1.挤压危险(crushing)2.剪切危险(shearing)3.切割或切断危险(cutting or severing)4.缠绕危险(entanglement)5.引入或卷入危险(drawing-in or trapping)6.冲击危险(impacting)7.刺伤或扎伤危险(stabbing or puncture)8.摩擦或磨损危险(friction)9.高压流体喷射(high pressure fluid injection。

电气配线一般要求规范

实用文档电气配线配电一般规范1适用范围设备的局部与整体配电规范适用于机电设备的接线标识、导线与电缆线径选用、导线与电缆颜色的选用、按钮与指示灯颜色的选用、配线与设备配电的规范。

绝缘导线的标记电器设备接线端子和特定导线线端的标识及应用字母数字系统的通则电工成套装置中的导线颜色电工成套装置中的指示灯和按钮的颜色 GB/T13534—1992电气颜色标志代号 GB/T5226. 1-1996 工业机械电气设备安全2本规范引用标准GB/T4884—1985 GB/T4026—1992 GB/T2681—1981 GB/T2682—19811. 导线和电缆及配线规范导线和电纜的选用原则导线导线一般应为铜质的。

任何其他材质的导线都应具有承载相同电流的标称裁面积•导线彊高温度不应超过表1规定的值。

正常工作时的载流容量导线和电缆的载流容量由下列因素确定正常条件下.通过最大可能的稳态电流时导线的最高允许温度；短路条件下，允许的短时极限温度。

导线截面积应使得在最大稳态电流或其等效值情况下，导线温度不超过表1中的规定值。

外部配线的连续负载电流容量规定见表2。

如果电缆用铝代替铜导线•则表7-112中的数值应乘以0. 78减额系数。

表2稳定环境温度409时.采用不同敷设方法的PVC绝彌导线或电缆的載涼容■ lz电压降电压降不应超过额定电压的5%,为此•有必要采用截面积大于表2规定值的导线。

最小載面积为确保适当的机械强度.导线截面积应不小于表3示岀值。

如果用其他措施得到足够的机械强度且不削弱正帶功能,可以使用比表3示出值小的导线。

电柜内部貝有最大电流为2A的电路的配线不必遵守表3的要求。

表3 铜导线的量小載面积位置用途电缆种类单芯绞线单芯硕线双芯屏蔽线双芯无屏蔽线三芯或三芯以上屏蔽线或无屏蔽线铜导线的嵌小截面积外壳外部正常配线1 1.50. 750. 750. 75频繁运动机械部件的连接1—111小电流(<2A)电路中的连线1 1.50. 30.50.3数据配线————0. 08外壳内部正常配线0. 750. 750. 750. 750. 75小电流(<2A)电路中的连接0.20.20.20.20.2数据通信配线————0. 08表4 导线的分类类别说明用法/用途1铜或铝圆截面硬线.一般至16nm2只用于无振动的固定安装2铜或铝辰少股的绞芯线，一般大于25irm25多股细铜绞合线用于振动机械的安装、连接移动部件6多股极细铜软线用于频繁移动注：来源干止C 60228： 1978《绝缘电缆导线》和IEC60228A： 1982,第一次增补《圆导线的尺寸范围指南》安装方法电柜到设备各单元间导线和电缆的安装方法见图5•安装方法所用的字母代码按IEC 60364-5-523B1B2导拔装在导拔管和电缆管道装■中电缆悬挂壁侧和装在开式电缆托架上图5导线和电纜的安装方法方法B1:用导线管（用于布线的管状部件，绝缘导线和电缆穿入其中，且可更换）和电缆管道装置（由底座和可拆卸罩组成的封闭外壳装置，是包容绝缘电线、电缆、软线和其他电气设备的管道）放置和保护导线（单芯电缆）。

电气设备颜色国标

电气设备的颜色国标指的是电气设备中不同颜色所代表的不同含义和功能。

根据国际电工委员会（International Electrotechnical Commission，简称IEC）发布的IEC 标准，下面是一些常见的电气设备颜色及其相关含义和参考内容：1.红色：红色常用于表示高危和危险区域，比如火警按钮、急停按钮等。

参考IEC 60073标准中的红色代表“停止”或“危险”。

2.绿色：绿色常用于表示安全区域或正常工作状态，比如启动按钮、运行指示灯等。

参考IEC 60073标准中的绿色代表“正常”或“安全”。

3.黄色：黄色常用于表示警告或注意区域，比如警告灯、高温警告标识等。

参考IEC 60073标准中的黄色代表“注意”或“警告”。

4.蓝色：蓝色常用于表示与电气相关的信息，比如带有电气连接的设备或设施。

参考IEC 60073标准中的蓝色代表“电气”或“通信”。

5.白色：白色常用于表示设备的中性或地线，比如中性线连接点或地线连接点。

参考IEC 60073标准中的白色代表“中性”或“地线”。

6.黑色：黑色常用于表示电源或电源线，比如电源开关、电源插座等。

参考IEC 60073标准中的黑色代表“电源”或“交流电”。

7.紫色：紫色常用于表示电磁辐射或其他特殊目的，比如辐射警告标识。

参考IEC 60073标准中的紫色代表“辐射”或“非常规”。

以上只是一些常见的电气设备颜色及其相关含义和参考内容，实际上，在不同的国家或地区，可能会有不同的颜色标准。

因此，在使用颜色进行标识和识别时，应参考当地的国家标准或有关行业的标准，以确保颜色标识的准确性和统一性。

总之，电气设备颜色国标是为了在电气设备领域中进行统一的标识和识别，以提高电气设备的安全性和可靠性。

准确理解和正确应用电气设备颜色国标对于电气工程师和从事相关领域工作的人来说是非常重要的。
