混凝土强度推定公式
混凝土试块强度评定
混凝土试块强度评定以该工程同一混凝土强度等级的试块组数来定，满足下列公式的要求：mfcu-λ1Sfcu≥,kfcu,min≥λ2fcu,k式中：mfcu——同一验收批混凝土立方体抗压强度的平均值（N/m㎡）Sfcu——同一验收批混凝土立方体抗压强度的标准差，（N/m㎡）。
当Sfcu的计算值小于,k时，取＝,k；fcu，k——混凝土立方体抗压强度标准值（N/m㎡）；fcu，min——同一验收批混凝土立方体抗压强度的最小值（N/m㎡λ1，λ2——合格判定系数，混凝土强度的合格判定系数λ1：当试块组数为10-14组时取；15-24组时取；大于等于25组时取。
合格判定系数λ2：当试块组数为10-14组时，取；大于等15组时取。
混凝土立方体抗压强度的标准差sfcu按下列公式计算：式中：fcu，i——第i组混凝土试件的立方体抗压强度值（N/m㎡）； n——一个验收批混凝土试件的组数。
当试块组数小于10组时，则按下面两式：mfcu≥,kfcu,min≥,k附中华人民共和国国家标准混凝土强度检验评定标准GBJ107-87主编部门：中华人民共和国城乡建设环境保护部批准部门：中华人民共和国国家计划委员会施行日期：1988 年 3 月 1 日关于发布《混凝土强度检验评定标准》的通知计标〔1987〕ll40号根据国家计委计综〔1984〕305 号文的要求,由城乡建设环境保护部会同有关部门共同制订的《混凝土强度检验评定标准》已经有关部门会审。
现批准《混凝土强度检验评定标准》(GBJ 107-87)为国家标准,自一九八八年三月一日起施行。
本标准施行后,现行《钢筋混凝土工程施工及验收规范》(GBJ 204-83)中有关检验评定混凝土强度和选择混凝土配制强度的有关条文自行废止。
该标准由城乡建设环境保护部管理,其具体解释等工作由中国建筑科学研究院负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八七年七月九日编制说明本标准是根据国家计委计综〔l984〕305号文的要求,由中国建筑科学研究院会同北京市建筑工程总公司等十二个单位共同编制的。
混凝土抗压强度计算表
抗压强度检测1.1 一般规定1.1.1 钻芯法可用于确定检测批或单个构件的混凝土抗压强度推定值，也可用于钻芯修正方法修正间接强度检测方法得到的混凝土抗压强度换算值。
1.1.2 抗压芯样试件宜使用直径为100mm的芯样，且其直径不宜小于骨料最大粒径的3倍；也可采用小直径芯样，但其直径不应小于70mm且不得小于骨料最大粒径的2倍。
1.2 芯样试件试验和抗压强度值计算1.2.1 芯样试件应在自然干燥状态下进行抗压试验。
当结构工作条件比较潮湿，需要确定潮湿状态下混凝土的抗压强度时，芯样试件宜在20℃±5℃的清水中浸泡40h～48h，从水中取出后应去除表面水渍，并立即进行试验。
1.2.2 芯样试件抗压试验的操作应符合现行国家标准《普通混凝土力学性能试验方法标准》GB／T 50081中对立方体试件抗压试验的规定。
1 检测批的混凝土抗压强度推定值应计算推定区间，推定区间的上限值和下限值应按下列公式计算：式中：fcu,cor,m——芯样试件抗压强度平均值(MPa)，精确至0．1MPa；fcu,cor,i——单个芯样试件抗压强度值(MPa)，精确至0．1MPa；fcu,e1——混凝土抗压强度推定上限值(MPa)，精确至0．1MPa；fcu,e2——混凝土抗压强度推定下限值(MPa)，精确至0．1MPa；k1，k2——推定区间上限值系数和下限值系数，按本规程附录A查得；scu——芯样试件抗压强度样本的标准差(MPa)，精确至0．01MPa。
2 fcu,e1和fcu,e2所构成推定区间的置信度宜为0．90；当采用小直径芯样试件时，推定区间的置信度可为0．85。
fcu,e1与fcu,e2之间的差值不宜大于5．0MPa和0．10fcu,cor,m两者的较大值。
3 fcu,e1与fcu,e2之间的差值大于5．0MPa和0．10fcu,cor,m两者的较大值时，可适当增加样本容量，或重新划分检测批，直至满足本条第2款的规定。
混凝土回弹、强度换算及推定
回弹法检测混凝土抗压强度的基本原理：混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。
这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。
然而，这种检测方式得到的结果精度较低。
不适用于表面和内容有明显质量差异的构件，结果受混凝土自身原材料、施工工艺、养护条件等众多因素影响较大。
但不可否认的是，回弹法用于检测混凝土的抗压强度已在我国得到了广泛的应用，实践证明，采用回弹法推定的混凝土抗压强值，对于处理工程质量问题具有十分重要的意义。
回弹检测方法一、回弹仪检定回弹仪检定周期为半年，当回弹仪具有下列情况之一时，应由法定计量检定机构按行业标准《回弹仪》JJG817进行检定：1、新回弹仪启用前；2、超过检定有效期限；3、数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；4、经保养后，钢砧率定值不合格；5、遭受严重撞击或其他损害。
二、抽检构件数量按批进行检测的构件，抽检数量不宜少于同批构件总数的30%且构件数量不宜少于10件。
当检验批构件数量大于30个时，抽样构件数量可适当调整，但不得少于国家现行有关标准规定的最少抽样数量三、测区布置要求1、对于一般构件，测区数不宜少于10个。
可适当减少测区数，但不得少于5个的情况：受检构件数量大于30个且不需提供单个构件推定强度；受剪构件某一方向尺寸小于4.5m 且另一方向尺寸小于 0.3m 的构件；2、相邻两测区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m ，且不宜小于0.2m；3、测区应选在使回弹仪处于水平方向的混凝土浇筑侧面。
当不能满足这一要求时，也可使回弹仪处于非水平方向的混凝土浇筑表面或底面；4、测区宜选在构件的两个对称可测面上，当不能布置在对称的可测面上时，也可布置在同一可测面上，且应均匀分布。
在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件；5、测区的面积不宜大于0.04平方米；6、测区表面应为混凝土原浆面,并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面；7、对弹击时产生颤动的薄壁、小型构件应进行固定；8、测区应标有清晰的编号，并宜在记录纸上绘制测区布置示意图和描述外观质量情况。
回弹法推定混凝土强度
回弹法推定混凝土强度 Prepared on 22 November 2020回弹法推定混凝土强度工法编制人员：颜帅石松目次一、前言 (3)二、说明 (3)三、前期技术准备工作 (3)四、现场测量及数据收集工作 (4)五、数据处理及分析表格 (5)六、数据合格判定 (5)七、总结及注意事项分析 (6)八、附：数据分析处理表格 (6)回弹法推定混凝土强度工法一、前言用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。
依据有效的实测数据和相关的技术规程，可快速推定相关部位混凝土抗压强度，数据分析过程是推定混凝土强度的重要步骤。
二、说明1、根据回弹法确定混凝土的抗压强度依据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011。
2、回弹法确定混凝土强度的检测条件应于《回弹法检测混凝土抗压强度技术规程》上钻取的混凝土芯样或同条件试块对测区混凝土强度换算值进行修正。
3、技术规程说明：①符合下列条件的非泵送混凝土，测区强度应按本规程附录A进行强度换算。
②混凝土采用的水泥、砂浆、外加剂、掺合料、拌合用水符合国家现行有关标准；③采用普通成型工艺；④采用符合国家标准规定的模板；⑤蒸汽养护出池经自然养护7d以上，且混凝土表层为干燥状态；⑥自然养护且龄期为（14~1000）d；⑦抗压强度为（~）Mpa。
⑧4、回弹仪器的选定，可为数字式的，也可为指针直读式的。
回弹仪使用时的环境温度应为（-4~40）℃。
5、回弹值的计算方式以及混凝土强度的计算由回弹法检测混凝土抗压强度技术规程JGJ/T 23-2011确定（详见规程第5、7章）。
三、前期技术准备工作1. 采用回弹法检测混凝土强度时，宜具有下列资料：①工程名称，设计单位，施工单位；②构件名称、数量及混凝土类型、强度等级；③水泥安定性，外加剂、掺合料品种，混凝土配合比等；④施工模板、混凝土浇筑、养护情况及浇筑日期等；⑤必要的设计图纸和施工记录；⑥检测原因。
回弹法检测【混凝土】抗压强度检验细则
回弹法检测混凝土抗压强度检验细则一.依据标准：GB/T50344-2004 建筑结构检测技术标准DBJ14-026-2004 回弹法检测混凝土抗压技术规程二.检测前准备；1.检测前应具有下列资料收集1）工程名称及建设，设计单位，施工单位和监理单位名称：2）结构或构件名称，混凝土设计强度等级及施工图纸；3）水泥品种，强度等级，安定性检验报告，用量，厂名，出厂日期：砂石品种，粒径：外加剂或掺合料品种，掺量以及混凝土配合比情况等：4）施工时材料计量情况，模板类型，混凝土浇筑和养护情况及成型日期；5）结构或构件的试块混凝土强度试压资料以及相关的施工技术资料：6）结构或构件存在的质量问题；上述情况中以了解水泥的安定性合格与否最为重要，若水泥的安定性不合格，则不能采用回弹法检测。
2.确定检测方式：回弹法检测结构或构件混凝土强度可采用两种方式1）单个检测；适用于单独的结构或构件的检测，主要用于对混凝土质量有怀疑的独立柱结构（如现浇整体的壳体，烟筒，水塔，连续墙等）和单独构件（如结构物中的柱，梁，板，屋架基础等）的混凝土强度进行检测推定。
2）按批抽样检测：适用于混凝土强度等级相同，原材料，配合比，成型工艺，养护条件基本一致且龄期相近的同种类构件的检测。
同一检测批构件总数不应少于9个，否则，应按单个构件检测。
确定单个检测或按批抽样检测的方法，主要应根据检测要求及被检测结构或构件情况而定。
具体抽样的方法和数量，一般由建设单位，施工单位，监理单位和检测单位等多个单位共同协商确定。
但检测的试件应随机抽取同类构件最小数量应满足下表的要求。
对因施工异常或有明显的质量问题的某些构件，宜采用逐个构件单独检测推定的方法。
三.检测方法：1.测区的布置及选择（应均匀布置）所谓“测区”系指每一试样的检测区域。
1）单个构件检测时，每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5mm且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。
【VIP专享】回弹法检测混凝土抗压强度标准差和推定值的计算方法 公式

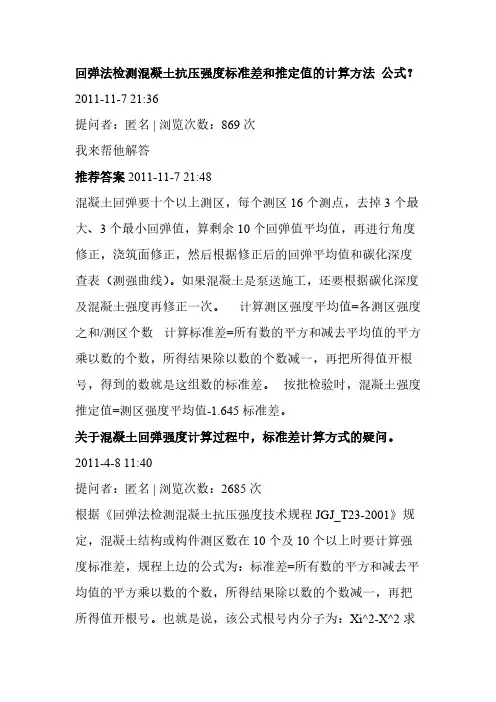

回弹法检测混凝土抗压强度标准差和推定值的计算方法公式？2011-11-7 21:36提问者：匿名 | 浏览次数：869次我来帮他解答推荐答案2011-11-7 21:48混凝土回弹要十个以上测区，每个测区16个测点，去掉3个最大、3个最小回弹值，算剩余10个回弹值平均值，再进行角度修正，浇筑面修正，然后根据修正后的回弹平均值和碳化深度查表（测强曲线）。
如果混凝土是泵送施工，还要根据碳化深度及混凝土强度再修正一次。
计算测区强度平均值=各测区强度之和/测区个数计算标准差=所有数的平方和减去平均值的平方乘以数的个数，所得结果除以数的个数减一，再把所得值开根号，得到的数就是这组数的标准差。
按批检验时，混凝土强度推定值=测区强度平均值-1.645标准差。
关于混凝土回弹强度计算过程中，标准差计算方式的疑问。
2011-4-8 11:40提问者：匿名 | 浏览次数：2685次根据《回弹法检测混凝土抗压强度技术规程JGJ_T23-2001》规定，混凝土结构或构件测区数在10个及10个以上时要计算强度标准差，规程上边的公式为：标准差=所有数的平方和减去平均值的平方乘以数的个数，所得结果除以数的个数减一，再把所得值开根号。
也就是说，该公式根号内分子为：Xi^2-X^2求和（Xi为第i个测区混凝土强度换算值，X为测区混凝土强度换算值的平均值），但是根据数理统计中的标准差计算方式，根号内的分子应该是（Xi—X）^2求和才对（评定压实度等也用的这个算法），为什么回弹规程上边的标准差计算方式和数理统计的标准差计算方式不同，他们的计算结果明显不一样，求高人指点，只会在网上复制粘贴的朋友请绕道，求真相，谢谢！我来帮他解答2011-4-8 14:35满意回答1.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/n (x为真值)2.标准差=方差的算术平方根以上计算公式中根号内的分母为n(即样本个数)，因为真值通常是未知的，当测量次数无限大时，其平均值才等于真值，因此该公式适用于对总体的所有样本进行测量。
混凝土强度检验统计方法评定
混凝土强度检验统计方法评定混凝土强度检验评定应分批进行。
一个验收批的混凝土应由等级相同、龄期相同、生产工艺条件基本相同的项目组成。
对施工现场现浇的混凝土，应按单位工程的验收项目划分验收批，每个验收项目按照国家标准《建筑安装工程质量检验评定定标准》确定。
预拌混凝土厂、预制构件厂和现场集中搅拌的施工单位，应按规定的统计方法评定;零星生产的预制构件和现场搅拌生产量不大的混凝土，可按非统计方法评定。
预拌混凝土厂、预制构件厂、现场集中搅拌量大的施工单位，应定期进行强度统计分析，确定生产质量水平。
混凝土试样应在混凝土浇筑地点随机抽取，不得任意挑选。
取样频率应符合下列规定：(1)每100盘，但不超过lOOm3的同配合比的混凝土，取样次数不得少于一次。
(2)每一工作班拌制的同配合比的混凝土不足100盘时，取样次数不得少于一次。
预拌混凝土在厂内按上述规定职样，运到施工现场后，还应按规定抽样检验。
取样时，每组三个试件应在同一盘混凝土中取样制作，取三个试件强度的平均值作为每组试件的代表值。
每批混凝土试样应制作的试件总组数除应满足强度评定所必需的组数外，还应考虑施工阶段检验结构所必需的试件组数。
(一)统计方法评定(1)当混凝土的生产条件在较长时间内能保持一致，且同一品种混凝土的强度变异性能保持稳定时，应由连续的三组试件组成一个验收批，其强度应同时满足下列要求当混凝土强度等级不高于C20时，其强度的最小值尚应满足下式要求：当混凝土强度等级高于C20时，其强度的最小值尚应满足下式要求：式中：mfcu——同一验收批混凝土立方体抗压强度的平均值（N/m㎡）；fcu，k——混凝土立方体抗压强度标准值（N/m㎡）；σo——验收批混凝土立方体抗压强度的标准差（N/m㎡）；fcu，min——同一验收批混凝土立方体抗压强度的最小值（N/m㎡）。
验收批混凝土立方体抗压强度的标准差，应根据前一个检验期内同一品种混凝土试件的强度数据，按下列公式确定：式中：Δfcu，i——第i批试件立方体抗压强度中最大值与最小值之差；m——用以确定验收批混凝土立方体抗压强度标准差的数据总批数。
混凝土回弹强度换算及推定
混凝土回弹强度换算及推定回弹法检测混凝土抗压强度的基本原理：混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。
这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。
然而，这种检测方式得到的结果精度较低。
不适用于表面和内容有明显质量差异的构件，结果受混凝土自身原材料、施工工艺、养护条件等众多因素影响较大。
但不可否认的是，回弹法用于检测混凝土的抗压强度已在我国得到了广泛的应用，实践证明，采用回弹法推定的混凝土抗压强值，对于处理工程质量问题具有十分重要的意义。
一、回弹仪检定回弹仪检定周期为半年，当回弹仪具有下列情况之一时，应由法定计量检定机构按行业标准《回弹仪》JJG817进行检定：1、新回弹仪启用前；2、超过检定有效期限；3、数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；4、经保养后，钢砧率定值不合格；5、遭受严重撞击或其他损害。
注意还有保养要求，具体详规范！二、抽检构件数量按批进行检测的构件，抽检数量不宜少于同批构件总数的30%且构件数量不宜少于10件。
当检验批构件数量大于30个时，抽样构件数量可适当调整，但不得少于国家现行有关标准规定的最少抽样数量三、测区布置要求1、对于一般构件，测区数不宜少于10个。
可适当减少测区数，但不得少于5个的情况：受检构件数量大于30个且不需提供单个构件推定强度；受剪构件某一方向尺寸小于4.5m 且另一方向尺寸小于0.3m 的构件；2、相邻两测区的间距不应大于2m，测区离构件端部或施工缝边缘的距离不宜大于0.5m ，且不宜小于0.2m；3、测区应选在使回弹仪处于水平方向的混凝土浇筑侧面。
当不能满足这一要求时，也可使回弹仪处于非水平方向的混凝土浇筑表面或底面；4、测区宜选在构件的两个对称可测面上，当不能布置在对称的可测面上时，也可布置在同一可测面上，且应均匀分布。
回弹法检测混凝土抗压强度标准差和推定值的计算方法 公式
回弹法检测混凝土抗压强度标准差和推定值的计算方法公式？2011-11-7 21:36提问者：匿名 | 浏览次数：869次我来帮他解答推荐答案2011-11-7 21:48混凝土回弹要十个以上测区，每个测区16个测点，去掉3个最大、3个最小回弹值，算剩余10个回弹值平均值，再进行角度修正，浇筑面修正，然后根据修正后的回弹平均值和碳化深度查表（测强曲线）。
如果混凝土是泵送施工，还要根据碳化深度及混凝土强度再修正一次。
计算测区强度平均值=各测区强度之和/测区个数计算标准差=所有数的平方和减去平均值的平方乘以数的个数，所得结果除以数的个数减一，再把所得值开根号，得到的数就是这组数的标准差。
按批检验时，混凝土强度推定值=测区强度平均值-1.645标准差。
关于混凝土回弹强度计算过程中，标准差计算方式的疑问。
2011-4-8 11:40提问者：匿名 | 浏览次数：2685次根据《回弹法检测混凝土抗压强度技术规程JGJ_T23-2001》规定，混凝土结构或构件测区数在10个及10个以上时要计算强度标准差，规程上边的公式为：标准差=所有数的平方和减去平均值的平方乘以数的个数，所得结果除以数的个数减一，再把所得值开根号。
也就是说，该公式根号内分子为：Xi^2-X^2求和（Xi为第i个测区混凝土强度换算值，X为测区混凝土强度换算值的平均值），但是根据数理统计中的标准差计算方式，根号内的分子应该是（Xi—X）^2求和才对（评定压实度等也用的这个算法），为什么回弹规程上边的标准差计算方式和数理统计的标准差计算方式不同，他们的计算结果明显不一样，求高人指点，只会在网上复制粘贴的朋友请绕道，求真相，谢谢！我来帮他解答2011-4-8 14:35满意回答1.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/n (x为真值)2.标准差=方差的算术平方根以上计算公式中根号内的分母为n(即样本个数)，因为真值通常是未知的，当测量次数无限大时，其平均值才等于真值，因此该公式适用于对总体的所有样本进行测量。
回弹法检测混凝土强度规程
一、目的与适用范围结构或构件混凝土强度检测二、试验主要步骤1.回弹仪器检定2.结构或构件的记录描述，测区选定。
测区选定一般规定如下：1)每一结构或构件测区数部应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，测区数量可适当减少，但不应少于5个；2)相邻量测区的间距应控制在2m以内，测区离构件端部或施工缝的距离不宜大于0.5m，且不宜小于0.2m3)测区应尽量水平且宜选在两个对称侧面，也可选在一个侧面上，宜均匀分布，并避开预埋区。
4)测区面积不宜大于0.04m25)检测面应清洁、平整。
6)小型构件应固定。
3.当检测条件与测强曲线的适用条件有较大差异时，可采用通条件试件或钻取混凝土芯样进行修正，试件或钻取混凝土芯样不应少于6个。
4.检测。
检测时回弹议的轴线应始终垂至于结构或构件的混凝土检测面，缓缓施压，准确读数，快速复位。
相邻两测点净距不宜小于20mm；测点距预埋件的距离不宜小于30mm。
不应在气孔或外露石子上，同一测点只应弹击一次。
每区应记录16个回弹值，估读至1。
5.碳化深度值的测量。
碳化深度测点不少于测区数的30％，取其平均值为该构件每测区的谈话深度值。
当谈话深度值级差大于2.0mm时，应在每一测区测定碳化深度值。
三、计算计算测区平均回弹值，应从该测区的16个回弹值终剔除3个最大值和三个最小值，余下的10个回弹求平均值。
非水平方向检测混凝土浇注侧面时，应按下式修正：Rm＝Rmα＋Raα式中：Rmα——非水平状态检测时测区的平均回弹值，精确至0.1Raα——非水平状态检测时回弹值修正值，可按规程附录C采用。
非水平方向检测混凝土浇注顶面或底面时，应按下列公式修正：Rm ＝Rmt＋RatRm ＝Rmb＋Rat式中：Rm t、 Rmb——水平方向检测混凝土浇注表面、底面时，测区平均回弹值，精确至0.1Ra t、 Rat——混凝土浇注表面、底面回弹值底修正值，应按规程附录D采用检测时，当回弹仪为非水平方向且测试面为非混凝土底浇筑侧面时，应按规程附录C对回弹值进行角度修正，再按本规程附录D对修正后底值进行浇筑面修正。
混凝土强度评定
S fcu ——验收批混凝土立方体抗压强度的标准差(MPa)。它可
按下式计算：
第 7页
S fcu
i 1
n
2 2 f cu ,i nf cu
n 1
式中 fcu,i ——验收批内第i组混凝土试件立方体抗压强度的 代表值(MPa)； n——验收批混凝土试件的组数。 当 S fcu 的计算值小于 0.06 fcu,k 时，取 S f 0.06 fcu,k
第 20页
第 12页
标准差未知方法评定 m2fcu≥ƒcu,k＋0.95sfcu ƒ2cu,min≥ƒcu,k－A· B 检验系数A值
试件组数n
A
5～9 0.85
10～19 1.10
≥20 1.2
检验系数B值
混凝土 强度等级 B(MPa) ﹤C20 3.5 C20～C40 4.5
﹥C40
5.5
第 13页
③ 非统计方法(小样本方法)
第 6页
f cu 1 S fcu ≥0.9 f cu ,k f cu ,min≥ 2 f cu ,k
式中
λ 1，λ 2——合格判定系数，按表4-28选用； 表4－28 混凝土强度的合格判定系数
10～14 1.70 0.90 15～24 1.65 0.85 ≥25 1.60 λ λ
试件组数
第 14页
混凝土强度检验系数C、D值
混凝土强度等级 C(MPa) ﹤C20 3.6 C20～C40 4.7
﹥C40
5.8
D(MPa)
2.4
3.1
3.9
第 15页
（2）混凝土强度的合格性判定
当混凝土强度评定结果能够满足以上相应评 定标准时，该批混凝土强度判定为合格；否 则，该批混凝土强度判定为不合格。 当对混凝土试件强度的代表值有怀疑时，可 采取从结构或构件中钻取试件的方法或采取 非破损检验方法，按有关标准的规定对结构 或构件中混凝土的强度进行推定。 不合格批混凝土制成的结构或构件，应进行 进一步检验鉴定，并及时处理。
混凝土早期强度推算方法
4 混凝土早期强度推算方法分析与应用4.1混凝土早期强度推算方法发展与应用概况混凝土早期强度推算是混凝土施工技术的重要课题，在施工中有很大实用价值，由八十年代单一的成熟度法向前推进到许多种方法。
它不仅给施工带来极大方便，而且便于发现方法的不足，以及校核计算结果的正确性。
在对其发展的过程，我们在施工中应用其早期强度来推定后期强度，通常也就是28d 标准强度，正常条件下养护的混凝土期强度的发展又可预测性，也就是其早期强度与后期强度有较为恒定的关系。
还可以应用其早期强度来控制施工质量。
所以研究早期强度推算对我们的施工技术水平将得到新的提高。
4.2混凝土早期强度推算方法4.2.1成熟度法由于水泥的水化程度决定于温度和时间，混凝土的强度可以由混凝土温度和所经历的时间来表示，我们把判断这种混凝土强度的方法叫做成熟度法。
应用成熟度确定混凝土强度系假定不管混凝土经历的温度和时间如何，相同的成熟度的混凝土有相同的强度。
（1）以养护温度和养护时间为参量然后根据实验数据确定成熟度与强度的关系公式，来推算其强度。
Ｍ＝ ∑（ｔ＋15）×△Ｔ 式中：ｔ——养护温度（℃）△Ｔ——ｔ温度养护持续时间（ｈ）bMR f a =⋅⋅式中：R ——推算强度（MPa ） f —修正系数a b —按标号、水泥，外加剂确定的常数如下表：系数ａｂ及ｆ值 表4.2-14.2.2成熟度差值系数法此法来自《建筑工程冬期施工规程》（JGJ104—97） 等效表养成熟度式()8.01520⨯⋅+=∑T t TM等效龄期 ()T bt t ⋅=∑γ混凝土强度推算式 20Mb a f -⋅=式中：ｔT —温度为T 的持续时间 Ｍ20 — 等效表养成熟度（℃·ｈ） Ｔ — 温度（℃） ａｂ — 参数 ｆ — 混凝土强度b γ — 等效系数0.8—成熟度差值系数 4.2.3成熟度综合修正系数法此法是成熟度差值系数法的一个补充，它的计算成熟度公式为 ()i a t TM ⋅∆⋅+=∑1020式中：ｔ——养护温度（℃）△Ｔ——ｔ温度养护持续时间（ｈ） 混凝土强度推算式tb M f a -=⋅式中：ｆ——混凝土强度 Ｄ——混凝土养护龄期﹒ ａｂ——参数 4.2.4 等效龄期法（1）用“等效系数”计算混凝土强度在不同温度下混凝土的强度龄期曲线为基础进行统计所形成的强度推算方法。
混凝土回弹强度计算公式
混凝土回弹强度计算公式
混凝土回弹强度相关计算公式
在对混凝土进行强度测试时，常常使用“回弹法”来快速评估混凝土的强度，其中关键参数就是混凝土回弹强度。
下面将介绍混凝土回弹强度的计算公式，并用例子进行说明。
回弹指数公式
混凝土的回弹强度可以通过回弹指数来表示，回弹指数的计算公式如下：
回弹指数 = (回弹量 - 最小回弹量) / (最大回弹量 - 最小回弹量) * 100%
其中，回弹量是测量时观察到的回弹距离，最小回弹量是实验室预先确定的混凝土回弹距离，最大回弹量是实验室预先测定的钢球回弹距离。
回弹强度公式
混凝土回弹强度可以通过回弹指数和混凝土的抗压强度来计算，计算公式如下：
回弹强度 = 抗压强度 * 回弹指数
其中，抗压强度是混凝土的抗压强度，单位为MPa。
示例说明
假设某实验室在测试一种混凝土样品时，测得的回弹量为80mm，最小回弹量为50mm，最大回弹量为100mm。
已知该混凝土样品的抗压强度为30MPa。
首先，根据回弹指数的计算公式，可以算出回弹指数为：
回弹指数 = (80 - 50) / (100 - 50) * 100% = 60%
然后，根据回弹强度的计算公式，可以算出回弹强度为：
回弹强度 = 30 * 60% = 18MPa
因此，该混凝土样品的回弹强度为18MPa。
以上是混凝土回弹强度的相关计算公式和示例说明，通过回弹指数和混凝土抗压强度的计算，可以快速评估混凝土的强度情况。
这对于混凝土建筑物的施工和质量控制具有重要意义。
关于检测混凝土强度的合格性评(判)定
关于检测混凝土强度的合格性评（判）定摘要：建设工程质量检测时，混凝土结构工程的混凝土强度的检测是必不可少的。
混凝土强度检测时，有的是按检验批检测并评（判）定，有的是按单个构件进行检测并评（判）定。
在按单个构件进行混凝土强度检测时，其强度的合格评（判）定的依据尚显不足。
（混凝土强度此文指混凝土抗压强度。
）关键词：检测；混凝土强度；合格性；评定一、混凝土分项工程中混凝土强度的检测评定混凝土分项工程中，混凝土强度应按现行国家标准《混凝土强度检验评定标准》GB/T 50107的规定分批检验评定。
检验评定混凝土强度时，应采用28d或设计规定龄期的标准养护试件。
当检验批的混凝土强度标准差σ0已知时，其强度应同时符合以下规定条件：混凝土强度的合格性评定应符合以下规定条件：当检验结果满足混凝土强度的规定条件时，则该批混凝土强度应评定为合格；当不能满足混凝土强度的规定条件时，该批混凝土强度应评定为不合格。
混凝土分项工程的混凝土强度是按检验批进行检验评定，其合格性评定的依据充分，同一检验批混凝土立方体抗压强度的平均值和最小值符合规定条件的评定合格。
二、混凝土结构子分部工程结构实体检验中混凝土强度的检测评定结构实体混凝土强度应按不同强度等级分别检验，检验方法采用同条件养护试件方法。
当未取得同条件养护试件强度或同条件养护试件强度不符合要求时，采用回弹-取芯法进行检验。
对同一强度等级的同条件养护试件，其强度值应除以0.88后按现行国家标准《混凝土强度检验评定标准》GB/T 50107的规定进行评定，评定结果符合要求时判结构实体混凝土强度合格。
当采用回弹-取芯法进行检验时，对同一强度等级的构件，应按每个构件的最小测区平均回弹值进行排序，并选取最低的3个测区对应的部位各钻取1个芯样试件。
芯样试件按规定进行抗压强度试验，得到三个芯样的抗压强度数据。
回弹-取芯法对同一强度等级的构件，当符合以下规定时，结构实体混凝土强度判定为合格：三个芯样的抗压强度算术平均值不小于设计要求的混凝土强度等级值的88%；三个芯样抗压强度的最小值不小于设计要求的混凝土强度等级值的80%。
