三、附合导线坐标计算
附合导线内业计算
子学习情境2—7 附合导线内业计算附合导线计算与闭合导线计算步骤基本相同，但是由于二者布设形式不同，表现在角度闭合差和坐标增量闭合差的计算公式上略有差别。
下面着重介绍其不同之处。

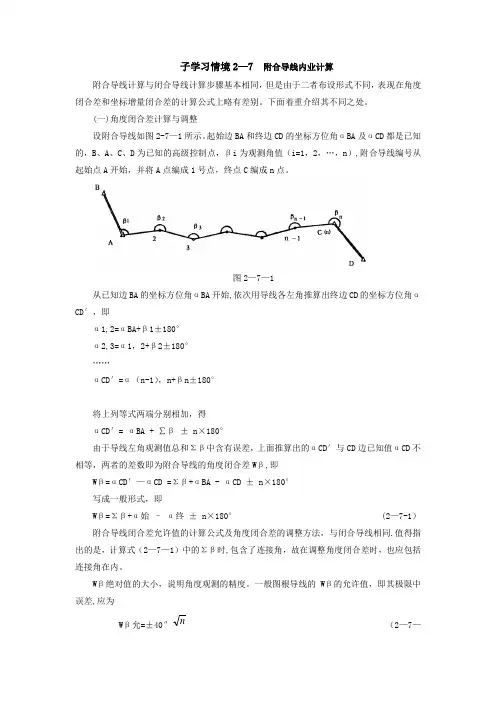

(一)角度闭合差计算与调整设附合导线如图2-7—1所示。
起始边BA和终边CD的坐标方位角αBA及αCD都是已知的，B、A、C、D为已知的高级控制点，βi为观测角值（i=1，2，…，n）,附合导线编号从起始点A开始，并将A点编成1号点，终点C编成n点。
图2—7—1从已知边BA的坐标方位角αBA开始,依次用导线各左角推算出终边CD的坐标方位角αCD′，即α1,2=αBA+β1±180°α2,3=α1，2+β2±180°……αCD′=α（n-1），n+βn±180°将上列等式两端分别相加，得αCD′= αBA + ∑β± n×180°由于导线左角观测值总和Σβ中含有误差，上面推算出的αCD′与CD边已知值αCD不相等，两者的差数即为附合导线的角度闭合差Wβ,即Wβ=αCD′—αCD =Σβ+αBA - αCD ± n×180°写成一般形式，即Wβ=Σβ+α始–α终± n×180° (2—7-1）附合导线闭合差允许值的计算公式及角度闭合差的调整方法，与闭合导线相同.值得指出的是，计算式（2—7—1）中的Σβ时,包含了连接角，故在调整角度闭合差时，也应包括连接角在内。
Wβ绝对值的大小，说明角度观测的精度。
一般图根导线的Wβ的允许值，即其极限中误差,应为Wβ允=±40″n（2—7—2）式中n 为导线折角个数（包括两个导线的定向角)。
若|W β｜〉 | W β允|，则应重新观测各折角；若|W β｜ ≤ | W β允|，通常将W β反号，平均分配到各折角的观测值中。
调整分配值称角度改正数,以V β表示，即V β= —W β/n （2-7—3）角度及其改正数取至秒，如果上式不能整除，可将余数凑给短边夹角的改正数中，最后使∑V β= —W β.将角度观测值加上改正数后,即得改正后的角值，也称平差角值.改正后的导线水平角之间必须满足正确的几何关系。
导线测量—附合导线测量的内业计算(水利水电工程测量课件)
