新能源场站π_接或T_接已建线路对电网的影响对比分析

Telecom Power Technology运营维护技术接已建线路对电网的影响对比分析 2024年3月25日第41卷第6期217 Telecom Power TechnologyMar. 25, 2024, Vol.41 No.6毕京斌，等：新能源场站π接或 T 接已建线路对电网的影响对比分析力，从而在应对电网造成的突击负载或发生短路时，π接入的重复路径能够分担更多的电流，有助于限制故障后的电压跌落，提高了电网的整体稳定性[3]。

此外，π接可以通过其双入口特性在发生故障时提供一定程度的备用路径，增强了系统在面对单一点故障时的韧性，提升了故障响应和恢复能力。

但这也意味着π接的保护和控制系统更为复杂，需要在故障检测和故障隔离上做出更快速和准确的响应，以保持系统的稳定。

另一方面，T 接由于其设计的简单性，当新能源通过单一接入点并入电网时，系统的额外短路容量增加较少，可能导致系统在面临大规模新能源注入时，对故障的承受能力没有π接方式强。

T 接接入的新能源一旦发生故障，会导致整个节点的电压和稳定性受到较大影响，从而对电网的稳定性构成挑战。

这样的结构在故障发生时，故障点的隔离更为迅速，但由于没有备用路径，系统的恢复能力较弱。

因此，采用T 接的系统需要更多侧重于预防措施和系统稳定性控制技术的提升，以确保系统能迅速从局部故障中恢复。

2.2　经济性和成本效益π接和T 接作为新能源接入电力网的2种不同方式，在经济性和成本效益上存在显著差异。

一方面，由于π接涉及在2个接点接入电网，并包含更复杂的变电设施和保护系统，在建设阶段的初期投资相对较高，其运维费用会因多个接入点而增加，需要在多个地方进行维护和监控[4]。

然而，考虑π接通常用于更大规模的项目，其成本在整个项目中会被较高的发电量和更优的电网可靠性抵消，可以通过降低系统失效率和提高电网服务质量来提升整体的经济效益。

另一方面，T 接方式由于其直接的单点连接较为简单，建设成本通常较低，对于小规模或分布式的新能源项目，能够实现较快的投资回收。

短路容量计算公式

短路容量计算公式
短路容量（Short Circuit Capacity）是指一个电路中的电流可以在短时间（如几毫秒）内容忍受的最大电流值。

它主要用来评估电路的耐久性和安全性，即电路能够容忍短路时可能发生的快速增加的电流值。

短路容量的计算公式如下：
短路容量（SCC）=电路最大有功功率/（安培数*电压倍数）
其中，电路最大有功功率是指电路最大可以承受的有功功率值，安培数指的是电路中发生短路时，通过电路的电流值，而电压倍数则指的是短路时，电路中发生的电压倍数。

短路容量的计算是特别重要的，因为它可以有效地帮助电工更加有效地设计和维护电路系统。

它可以帮助确定电路中电流的最大值，以满足安全性和可靠性的要求。

此外，短路容量也可以帮助电工判断电路中组件的耐久性，以确保电路的可靠性。

此外，短路容量还可以帮助电工测量电路的效率。

它可以帮助电工判断电路在短路条件下的电流值，并根据这个值来评估电路的效率。

短路容量的计算是电路设计和维护的重要环节，因此，在计算短路容量时，应当确保计算结果准确可靠，以确保电路的安全性和可靠性。

分布式电源接入电网承载力评估流程、数据要求、图表示例

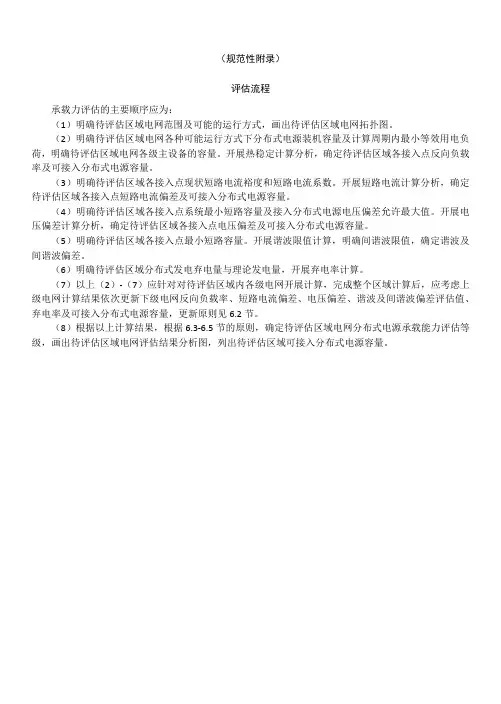

（规范性附录）评估流程承载力评估的主要顺序应为：（1）明确待评估区域电网范围及可能的运行方式，画出待评估区域电网拓扑图。

（2）明确待评估区域电网各种可能运行方式下分布式电源装机容量及计算周期内最小等效用电负荷，明确待评估区域电网各级主设备的容量。

开展热稳定计算分析，确定待评估区域各接入点反向负载率及可接入分布式电源容量。

（3）明确待评估区域各接入点现状短路电流裕度和短路电流系数。

开展短路电流计算分析，确定待评估区域各接入点短路电流偏差及可接入分布式电源容量。

（4）明确待评估区域各接入点系统最小短路容量及接入分布式电源电压偏差允许最大值。

开展电压偏差计算分析，确定待评估区域各接入点电压偏差及可接入分布式电源容量。

（5）明确待评估区域各接入点最小短路容量。

开展谐波限值计算，明确间谐波限值，确定谐波及间谐波偏差。

（6）明确待评估区域分布式发电弃电量与理论发电量，开展弃电率计算。

（7）以上（2）-（7）应针对对待评估区域内各级电网开展计算，完成整个区域计算后，应考虑上级电网计算结果依次更新下级电网反向负载率、短路电流偏差、电压偏差、谐波及间谐波偏差评估值、弃电率及可接入分布式电源容量，更新原则见6.2节。

（8）根据以上计算结果，根据6.3-6.5节的原则，确定待评估区域电网分布式电源承载能力评估等级，画出待评估区域电网评估结果分析图，列出待评估区域可接入分布式电源容量。

附图A.1 评估流程图附录B（规范性附录）数据要求B.1一般原则（1）分布式电源接入电网的承载力评估应以科学详实的分布式电源并网数据、分布式电源并网性能数据、电网设备参数、电网安全运行边界数据等为基础开展评估。

（2）评估数据应充分考虑电网和电源的建设规划数据，为分布式电源接入电网提出前瞻性的评估结果。

（3）应针对具体评估对象（线路、母线等），对可能出现的运行方式进行计算分析，以检验电网对分布式电源的承载力是否满足热稳定、短路电流、电压偏差及谐波的运行要求。

短路容量计算

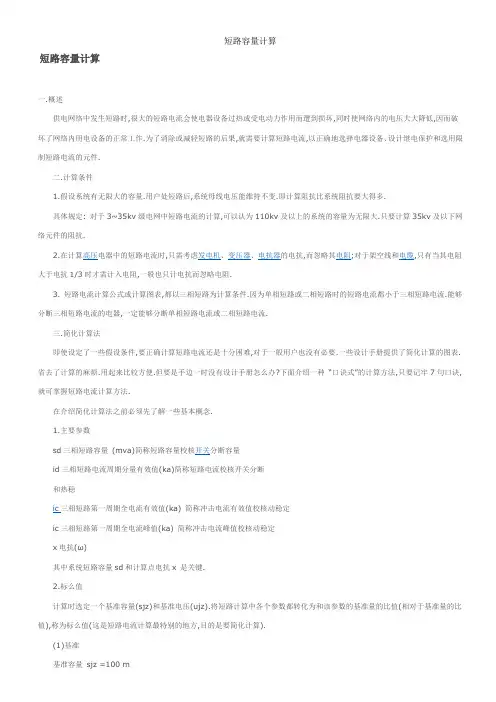

短路容量计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35kv级电网中短路电流的计算,可以认为110kv及以上的系统的容量为无限大.只要计算35kv及以下网络元件的阻抗.于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数id三相短路电流周期分量有效值(ka)简称短路电流校核开关分断和热稳ic三相短路第一周期全电流峰值(ka) 简称冲击电流峰值校核动稳定x电抗(ω)其中系统短路容量sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(sjz)和基准电压(ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量sjz =100 m基准电压ujz规定为8级. 230, 115, 37, , , ,, kv有了以上两项,各级电压的基准电流即可计算出,例: ujz (kv)因为s=*u*i 所以ijz (ka)(2)标么值计算容量标么值s* =s/sjz.例如:当10kv母线上短路容量为200 mva时,其标么值容量s* = 200/100=2.电压标么值u*= u/ujz ; 电流标么值i* =i/ijz3无限大容量系统三相短路电流计算公式短路电流标么值: i*d = 1/x* (总电抗标么值的倒数).短路电流有效值: id= ijz* i*d=ijz/ x*(ka)冲击电流有效值: ic = id *√1 2 (k c-1)2 (ka)其中kc冲击系数,取所以ic =冲击电流峰值: ic =* id*kc= id (ka)当1000kva及以下变压器二次侧短路时,冲击系数kc ,取这时:冲击电流有效值ic =*id(ka)冲击电流峰值: ic = id(ka)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到例如:区域变电所变压器的电一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗，百兆为一。

短路容量计算

短路容量计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35kv级电网中短路电流的计算,可以认为110kv及以上的系统的容量为无限大.只要计算35kv及以下网络元件的阻抗.大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数id三相短路电流周期分量有效值(ka)简称短路电流校核开关分断和热稳ic三相短路第一周期全电流峰值(ka) 简称冲击电流峰值校核动稳定x电抗(ω)其中系统短路容量sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(sjz)和基准电压(ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量sjz =100 m基准电压ujz规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 kv有了以上两项,各级电压的基准电流即可计算出,例: ujz (kv)3710.56.30.4因为s=1.73*u*i 所以ijz (ka)1.565.59.16144(2)标么值计算容量标么值s* =s/sjz.例如:当10kv母线上短路容量为200 mva时,其标么值容量s* = 200/100=2.电压标么值u*= u/ujz ; 电流标么值i* =i/ijz3无限大容量系统三相短路电流计算公式短路电流标么值: i*d = 1/x* (总电抗标么值的倒数).短路电流有效值: id= ijz* i*d=ijz/ x*(ka)冲击电流有效值: ic = id *√1 2 (kc-1)2 (ka)其中kc冲击系数,取1.8所以ic =1.52id冲击电流峰值: ic =1.41* id*kc=2.55 id (ka)当1000kva及以下变压器二次侧短路时,冲击系数kc ,取1.3这时:冲击电流有效值ic =1.09*id(ka)冲击电流峰值: ic =1.84 id(ka)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗，百兆为一。

工作用发电厂短路电流计算

电力系统各种元件电抗值的计算通常我们在计算短路电流时，首先要求出短路点前各供电元件的相对电抗值，为此先要绘出供电系统图，并假设有关的短路点。

供电系统中供电元件通常包括发电机、变压器、电抗器及架空线路(包括电缆线路)等。

目前，一般用户都不直接由发电机供电，而是接自电力系统，因此也常把电力系统当作一个“元件”来看待。

常用电气设备标么值和有名值计算公式： 1、系统电抗的计算：系统电抗，百兆为1，容量增减，电抗反比。

本句话的意思是当系统短路容量为100MV A 时，系统电抗数值为1；当系统短路容量不为100MV A ，而是更大或更小时，电抗数值应反比而变。

例如当系统短路容量为200MV A 时，电抗便是0.5(100/200=0.5)；当系统短路容量为50MV A 时，电抗便是2(100/50=2)，系统容量为“∞”，则100/∞=0，所以其电抗为0。

依据一般计算短路电流书中所介绍的，均换算到100MV A 基准容量条件下的相对电抗公式而编出的(以下均同)，即S X j *＝式中：Sj 为基准容量取100MV A 、S 为系统容量(MV A)。

2、发电机、电动机、调相机的计算：标么值：ϕcos /100%""*e j d d P S X X ⨯= 有名值：ϕcos /100%""e j d d P U X X ⨯=X d %为次暂去电抗百分值，3、变压器电抗的计算：标么值：e jd d S S U X ⨯=100%""*有名值：ee S U U X 2d d 100%⨯= U d %为短路电压百分值低压侧有两个分裂绕组的双绕组变压器的计算则用：()4K 1U X f 2-d12-1+=()ej 2-1f 1S S X 4K 1X ⨯⨯-=ej 2-1f 21S S X K 21X X ⨯⨯⨯== 不分裂绕组的三双绕组变压器则的计算用： ()e j 3-23-12-11S S X X X 21X ⨯-+=()e j 2-13-23-12S S X X X 21X ⨯-+= ()ej 3-23-12-11S S X X X 21X ⨯-+=4、电抗器电抗的计算：标么值：2k "*k U 3U 100%j j e e S I X X ⨯⎪⎪⎭⎫ ⎝⎛⨯= 有名值：e eK S U X X 2k 100%⨯= X K ％为百分电抗值，I e 单位为KA 5、架空线路及电缆线路电抗值的计算：标么值：2jj U S X X ⨯=* 有名值：dcs dac das D rDX ⋅⋅==3 789.0lg145.0 r 导线半径 D 为三相导线间的平均距（cm ）(基准定量Sj=100MV A)第五节网络简化短路电流计算在电力工程的设计过程中占有极其重要的地位，在短路电流计算中，当绘制出正、负序及零序阻抗图后就需要进行网络化简，在采用网络化简求解复杂网络的短路电流时，网络化简就是很重要的一步，需要掌握一些基本的方法和公式。

短路容量计算

短路容量计算短路电流速算摘要:介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。

原作是多年前发表在《建筑电气》上的。

具体时间和作者已不记得。

本人只是稍作整理供有需要的同行参考。

关键词:短路电流计算方法口诀一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4 因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *?1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4(简化算法【1】系统电抗的计算系统电抗，百兆为一。

电力储能系统电网接入标准

目录1 目的 (1)2 规范性引用文件 (1)3 适用范围 (2)4 术语和定义 (2)5 一般性技术规定主要技术指标 (3)6 接口装置 (4)7 接地与安全 (4)7.1 接地 (4)7.2 安全标识 (4)8 电能质量 (4)8.1 一般性要求 (4)8.2 谐波和畸变 (5)8.3 电压波动和闪变 (5)8.4 电压偏差 (5)8.5 电压不平衡 (5)8.6 直流分量 (5)9 功率控制与电压调节 (6)9.1 有功功率控制 (6)9.2 电压/无功调节 (6)9.3 异常响应 (6)10 继电保护与安全自动装置 (8)10.1 一般性要求 (8)10.2 元件保护 (8)10.3 系统保护 (8)10.4 故障信息 (8)10.5 同期并网 (8)11 自动化与通信 (8)11.1 基本要求 (8)11.2 正常运行信息 (9)12 电能计量 (9)电力储能系统电网接入标准（企标）1目的本文件定义了研究院电力储能系统开发的全过程，本文件的制定是为了确保产品定位准确、满足法规要求、符合顾客期望，保证开发工作质量。

2规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

1.GB 2894 安全标志及其使用导则2.GB/T 12325 电能质量供电电压偏差3.GB/T 12326 电能质量电压波动和闪变4.GB 14050 系统接地的型式及安全技术要求5.GB/T 14285 继电保护和安全自动装置技术规程6.GB/T 14549 电能质量公用电网谐波7.GB/T 14598.9 电气继电器第22部分第3篇：辐射电磁场干扰试验8.GB/T 14598.10 电气继电器第22部分第4篇：快速瞬变干扰试验9.GB/T 14598.13 量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验10.GB/T 14598.14 量度继电器和保护装置的电气干扰试验第2部分：静电放电试验11.GB/T 15543 电能质量三相电压不平衡12.GB/T 17626.7 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则13.GB/T 24337-2009 电能质量公用电网间谐波14.DL/T 1040 电网运行准则15.DL/T 448 电能计量装置技术管理规定16.DL/T 584 3kV～110kV电网继电保护装置运行整定规程17.DL/T 621 交流电气装置的接地18.DL/T 634.5—101 远动设备及系统标准传输协议子集第101部分19.DL/T 634.5—104 远动设备及系统标准传输协议子集第104部分20.DL/T 645 多功能电能表通信协议21.Q/GDW 480 分布式电源接入电网技术规定22.Q/GDW 370 城市配电网技术导则23.Q/GDW 382 配电自动化技术导则24.Q/GDW 156 城市电力网规划设计导则25.IEC 61000-4-30 电磁兼容第4-30部分试验和测量技术-电能质量26.IEEE 1547 分布式电源接入电力系统标准27.IEEE Std 466 用于工商业的应急和备用电源设备C22.3 NO.9 分布式电力供应系统互联标准28.电监安全［2006］34号电力二次系统安全防护总体方案29.国家电力监管委员会第5号令电力二次系统安全防护规定3适用范围本规定对以电化学或电磁形式存储电能的储能系统接入配电网应遵循的原则和技术要求做了规定。

短路容量计算

短路容量计算一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35kv级电网中短路电流的计算,可以认为110kv及以上的系统的容量为无限大.只要计算35kv及以下网络元件的阻抗.大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.主要参数id三相短路电流周期分量有效值(ka)简称短路电流校核开关分断和热稳ic三相短路第一周期全电流峰值(ka) 简称冲击电流峰值校核动稳定x电抗(ω)其中系统短路容量sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(sjz)和基准电压(ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量sjz =100 m基准电压ujz规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 kv有了以上两项,各级电压的基准电流即可计算出,例: ujz (kv)3710.56.30.4因为s=1.73*u*i 所以ijz (ka)1.565.59.16144(2)标么值计算容量标么值s* =s/sjz.例如:当10kv母线上短路容量为200 mva时,其标么值容量s* = 200/100=2.电压标么值u*= u/ujz ; 电流标么值i* =i/ijz3无限大容量系统三相短路电流计算公式短路电流标么值: i*d = 1/x* (总电抗标么值的倒数).短路电流有效值: id= ijz* i*d=ijz/ x*(ka)冲击电流有效值: ic = id *√1 2 (kc-1)2 (ka)其中kc冲击系数,取1.8所以ic =1.52id冲击电流峰值: ic =1.41* id*kc=2.55 id (ka)当1000kva及以下变压器二次侧短路时,冲击系数kc ,取1.3这时:冲击电流有效值ic =1.09*id(ka)冲击电流峰值: ic =1.84 id(ka)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.4．简化算法【1】系统电抗的计算系统电抗，百兆为一。

风电系统的接入对电网电压波动与闪变的影响

风电系统的接入对电网电压波动与闪变的影响风电场引起的电压波动与闪变问题并网型风电场运行过程中可能会引起电网电压波动，进而可能引起闪变现象。

其主要的原因是风速的随机变化特性，以及风电机组本身的一些固有特性的影响，如风剪切、塔影效应、叶片重力偏差以及偏航误差等。

风电场引起的电压波动和闪变问题是又一个值得关注电能质量问题。

本章将首先介绍电压波动和闪变的基本概念，然后详细分析风电机组及风电场产生闪变的原因。

一电压波动与闪变的定义电压波动定义为一系列电压变动或者连续的电压偏差。

电压波动值为电压均方根值的两个极值m ax U 和m in U 之差U ?，常以额定电压N U 的百分数表示其相对百分值，即%100%100m ax ?-==NninNUU U UU V (1)虽然电压波动会引起部分电气设备不能正常工作，但由于实际运行中出现的电压波动值往往小于电气没备对电压敏感度门槛值，可以说由于电压波动使得电器设备运行出现问题甚至损坏的情况并不多见。

但对于照明电光源来说，电压波动会引起令人烦恼的灯光闪烁，严重时刺激人的视感神经，使人们难以忍受而情绪烦躁，从而干扰了正常工作和生活。

通常，白炽灯对电压波动最为敏感。

因此，在研究电压波动带来的影响时，通常选白炽灯光照设备受影响的程度作为判断波动是否能被接受的依据。

从而引进了闪变这一概念。

闪变一词是闪烁的广义描述，可以理解为白炽灯的电压波动造成灯光照度不稳定对人眼视感的反应。

严格地讲，闪变是电压波动引起的有害结果，是指人对照度的波动的主观视觉反映。

二电压波动与闪变的限值GB12326——2000给出了电压等级下闪变的限值，如表1所示：表1 各级电压下的闪变限值注：1、GB12326——2000中st P 和lt P 每次测量周期分别取10min 和2h 。

2、MV 括号内的值仅适用于PCC 连接的所有用户为同电压等级的场合。

3、GB 12326——2000的电压等级划分：LV （NU ≦1kV ）、MV （1kV<n< bdsfid="83" p=""></n<>U≦35kV ）、HV （35kV<n< bdsfid="86" p=""></n<>U≦220kV ）三电压波动与闪变产生的原因传统电力系统中闪变产生的原因是电弧炉、轧钢机等大容量冲击性功率的装置运行造成的。

Grid Connection Form电网联接参数表

Basic information relevant for grid integration of wind turbines有关风机并网的基本参数1.Purpose of the document文件的目的为进行风力发电机的设计，有必要提供上表要求的参数：-Power quality issues.-电能品质问题-Compatibility with existing codes and other documents related to the connection of wind farms to electrical systems.-根据现有电网规范和其他文件要求，风场并入电网的适应性2.Definitions and Clarifications of Items In the Grid Connection Form《电网联接参数表》内的项目定义与说明Part A A 部分Questions in part A of the questionnaire are related to the conditions of the existing grid before wind turbines are connected. Power of Common Coupling(PCC) is defined as point of a power supply network, electrically nearest to a given wind farm, at which other loads are or may be connected.A部分的问题涉及到风机并网前的现有电网工况。

电网接入点（PCC）是指距离风场送电距离最近的电网供电点，在这个供电点上，可以并入或已经并入了其他负荷。

1.Nominal Grid V oltage(Un):Nominal voltage of the electrical system at PCC.电网额定电压（Un）：电网接入点的电网额定电压。

系统短路容量计算公式_系统短路容量

系统短路容量计算公式_系统短路容量系统短路容量计算公式_系统短路容量系统短路容量定义：1)短路就是电源未经过负载而直接由导线接通成闭合回路。

短路电流是指不接用电器时的电流，相当于直接找个导线把电池的正负相连接时的电流。

(通常这是一种严重而应该尽可能避免电路的故障,会导致电路因电流过大而烧毁并发生火灾。

) 2)在混联电路中,用导线或开关直接将某电路元件或负载的两端连接起来。

(这是因需要并不会导致因电流过大而发生烧毁现象的安全连接,是一种局部或部分的短路。

如用几十只小灯泡串联而成的节日小彩灯,为了延长它的使用寿命,当其中某只灯丝断开而损坏后,其内部的特别结构会自动将其两端连接而使其他小灯泡正常工作。

) 短路在物理学的解释电力系统在运行中，相与相之间或相与地（或中性线）之间发生非正常连接（即短路）时而流过非常大的电流。

其电流值远大于额定电流，并取决于短路点距电源的电气距离。

例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达额定电流的10～15倍。

大容量电力系统中，短路电流可达数万安。

这会对电力系统的正常运行造成严重影响和后果。

三相系统中发生的短路有4种基本类型：三相短路，两相短路，单相对地短路和两相对地短路。

其中，除三相短路时，三相回路依旧对称，因而又称对称短路外，其余三类均属不对称短路。

在中性点接地的电力网络中，以一相对地的短路故障最多，约占全部故障的90%。

在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。

发生短路时，电力系统从正常的稳定状态过渡到短路的稳定状态，一般需3～5秒。

在这一暂态过程中，短路电流的变化很复杂。

它有多种分量，其计算需采用电子计算机。

在短路后约半个周波（0.01秒）时将出现短路电流的最大瞬时值，称为冲击电流。

它会产生很大的电动力，其大小可用来校验电工设备在发生短路时机械应力的动稳定性。

短路电流的分析、计算是电力系统分析的重要内容之一。

它为电力系统的规划设计和运行中选择电工设备、整定继电保护、分析事故提供了有效手段。

Q／GDW 564-2010《储能系统接入配电网技术规定》及编制说明

6接地与安全3
7电能质量3
8功率控制与电压调节4
9继电保护与安全自动装置5
10自动化与通信6
11电能计量6
编制说明7
前言
为规范储能系统科学、有序地接入配电网，充分发挥储能系统在配电网中削峰填谷、平抑可再生能源电源波动、提供紧急功率支撑等作用。国家电网公司生产技术部组织中国电力科学研究院开展了《储能系统接入配电网技术规定》的编制工作。
7.3电压波动和闪变
7.3.1储能系统启停和并网，公共连接点处的电压波动和闪变应满足GB/T 12326的规定。
7.3.2因储能系统引起公共连接点处电压变动值与电压变动频度、电压等级有关时，具体限值应按照Q/GDW 480有关规定执行。
7.3.3储能系统在公共连接点引起的电压闪变限值应根据储能系统安装容量占接入点公用电网供电容量的比例、系统电压等级按照GB/T 12326的三级规定执行。
