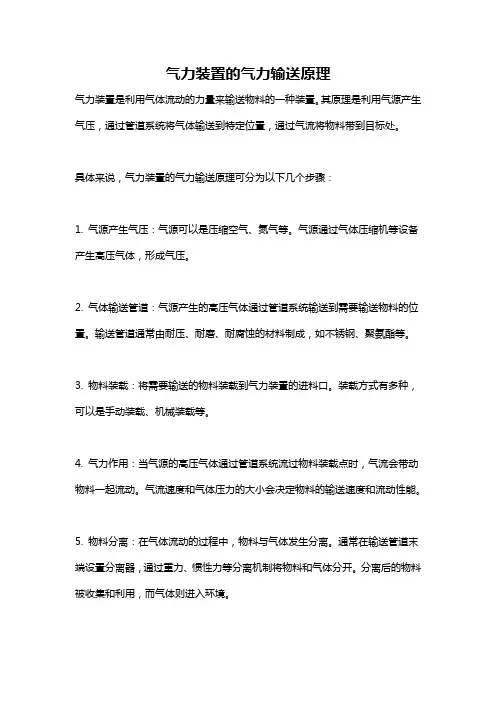

气力装置的气力输送原理
气力装置的气力输送原理
气力装置是利用气体流动的力量来输送物料的一种装置。
其原理是利用气源产生气压，通过管道系统将气体输送到特定位置，通过气流将物料带到目标处。
具体来说，气力装置的气力输送原理可分为以下几个步骤：
1. 气源产生气压：气源可以是压缩空气、氮气等。
气源通过气体压缩机等设备产生高压气体，形成气压。
2. 气体输送管道：气源产生的高压气体通过管道系统输送到需要输送物料的位置。
输送管道通常由耐压、耐磨、耐腐蚀的材料制成，如不锈钢、聚氨酯等。
3. 物料装载：将需要输送的物料装载到气力装置的进料口。
装载方式有多种，可以是手动装载、机械装载等。
4. 气力作用：当气源的高压气体通过管道系统流过物料装载点时，气流会带动物料一起流动。
气流速度和气体压力的大小会决定物料的输送速度和流动性能。
5. 物料分离：在气体流动的过程中，物料与气体发生分离。
通常在输送管道末端设置分离器，通过重力、惯性力等分离机制将物料和气体分开。
分离后的物料被收集和利用，而气体则进入环境。
总的来说，气力装置的气力输送原理是利用气源产生气压，通过管道系统将气体输送到特定位置，并利用气流将物料带到目标处。
这种装置适用于一些物料需要快速、大量输送的场合，具有输送距离远、适用范围广等优点。
气力输送设备的工作原理及旋转式供料器的结构
气力输送设备的工作原理及旋转式供料器的结构气力输送设备由四大部分组成：1：气源部分2：料封泵3：落灰斗及落灰管4：输灰管道。
其中料封泵及落灰斗生产负责。
其余部分由用户自配。
料封泵由进气部分、扩散混合室、出料部分组成。
进气部分由进气调节阀、活动风管、调整机构、喷嘴等组成。
扩散混合室由泵体、气化装置、上部落灰斗组成，出料部分由扩压器（渐缩管、渐扩管）出灰短节组成。
气力输送设备工作原理：由气源来的低压空气，经调节阀（或减压阀）蝶式止回阀、活动风管、喷嘴进入泵体扩散室内，当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压器之间的高速气流区时，即被吹散。
加之底部气化装置的气化作用，使物料气化而成悬浮状态。
此后即被高速气流送入扩压器的渐缩管内，流经喉部扩散管，进入输送管路，送至所要求的卸料点，即完成送料过程。
气力输送设备安装：1、一般情况下，料封泵装在料仓库底比较合适，落料顺畅。
如果放不在库底，置于旁边亦可。
但落料管斜角≥45°。
如果装在电除尘落灰斗下部，可以一斗一泵，亦可两斗两斜管一泵;特殊情况亦可四斗四斜管插入一台料封泵中，但所有落灰斜管的斜度均应≥45°。
2、料封泵一般置于坚硬的水平地面上即可，无需打基础安装地脚螺栓，当风管,出料管连接好以后，即可投运。
但要求进风管与泵管连接时应安装一个挠性节头。
3、料封泵的总高（包括料封泵灰斗）一般为 3.5－4.5m，根据现场实际情况亦可适当变动。
4、料封泵放置出口方向，可根据现场情况而定，一般超向灰库所在位置的方向为宜，或根据管路的走向而定。
5、本装置要求库顶收尘器的气体散放量应大于料封泵送料带风总量。
勿使库内出现正压情况，以免影响输灰系统工作。
6、要求气源、料封泵、输灰管全系统密封良好，漏风率小于 0.2％。
气力输送设备旋转式供料器的结构气力输送设备旋转式供料器用于工作压力在2，5atm以下，输送自流性较好，磨削较小的粉粒状、小块状物料的压送式气力输送装置。
气力输送设备的原理
（一）、接料器和供料器
接料器和供料器是使物料与空气混合并送入输料管的一种设备，是风运装置的咽喉。接料器的结构是否合理，直接影响整个风运装置的输送量、工作的稳定性和电耗的高低。所以，如何根据装置的不同工作条件，正确地设计和选用合理的接料器，是提高风运工作效果的重要环节。
与机械式连续输送装置相比，其特点是：物料在输送过程中完全密闭，受气候和环境的影响小，工人工作条件好,物料不致受潮、污损或混入杂质，设备简单,结构紧凑，布置灵活，占地较小，设备费用低，可同时进行某些工艺（如粉碎、烘干、分级）作业，易于集中控制，可实现自动化，提高输送能力。除易碎、粘附性强、磨琢性大、有腐蚀性和易起化学变化的物料需特殊处理外，一般松散物料均可输送。缺点是能耗较大，对物料的块度、粘性和湿度有一定限制，风机噪声大，输送磨削性物料时，管道易磨损。为克服上述缺点，正在发展一种静压式输送装置。其基本原理是在输送管中形成许多彼此相间的料栓和气栓，用空气压力推送料栓前进以达到输送的目的。此外,还有将气流充入粉状物料中,使物料流动性好而便于输送的空气输送斜槽。
接料器有负压接料器和正压接料器(供料器)之分，前者用于吸气式风运装置，后者用于压气式风运装置。
利用气流沿管路输送散粒物料的装置。有吸送式、压送式和混合式三种。其工作原理是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送。①吸送式。抽风机启动后，整个系统呈一定的真空度，在压差作用下空气流使物料进入吸嘴，并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单，能从数处同时吸取物料。但输送距离短，生产率低。密封性要求高。②压送式。鼓风机将空气压入输送管，物料从供料器供入，空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长，生产率较高，但结构复杂。③混合式。为上述两种形式的组合。
气力运输的工作原理
气力运输的工作原理
气力运输是一种利用气体压力进行物质运输的方式。
它基于气体在封闭管道中的运动原理，通过管道内的压力差驱动物质在管道中的流动。
气力运输的工作原理如下：
1. 压缩空气的制备：首先需要准备一定压力的压缩空气。
通常使用压缩机将自然空气加压至所需的压力，压缩空气储存在压缩空气罐中。
2. 压缩空气的输送：通过管道系统将压缩空气输送到目标位置。
管道系统包括主管道、分支管道和支线管道。
压缩空气从压缩空气罐中释放进入主管道，然后通过分支管道和支线管道输送到需要的位置。
3. 物质的装载与输送：将待运输物质装载至气力运输系统中。
一般情况下，物质被包装在特制的容器中，容器内部通过压缩空气进行填充。
当压缩空气进入容器时，内部的物质受到气体压力的推动而被推送出容器。
4. 气力输送过程：物质随压缩空气一起在管道中运动。
在气力输送过程中，压缩空气通过管道产生高速流动，导致物质与管道内壁产生摩擦，从而使物质随气流一起运动。
物质通过管道运输至目标位置后，可以通过设备或工具将其收集或卸载。
总的来说，气力运输是依靠压缩空气的压力差驱动物质在管道中运动的一种运输方式。
它具有速度快、运输距离远、无需额外能源的特点，广泛应用于粉体颗粒物质的输送过程中。

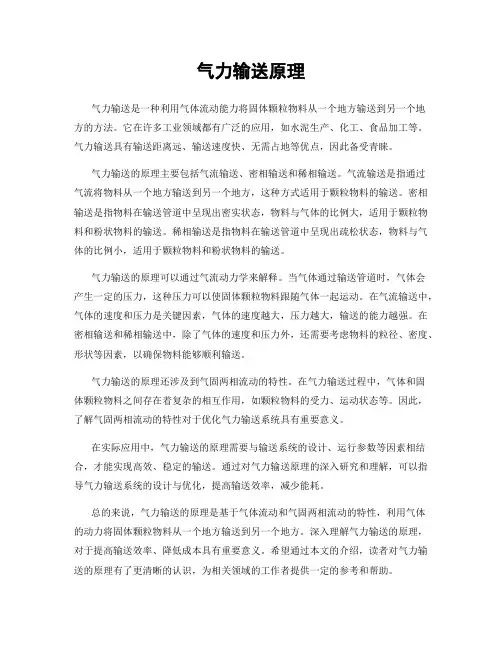

气力输送原理
气力输送原理气力输送是一种利用气体流动能力将固体颗粒物料从一个地方输送到另一个地方的方法。
它在许多工业领域都有广泛的应用，如水泥生产、化工、食品加工等。
气力输送具有输送距离远、输送速度快、无需占地等优点，因此备受青睐。
气力输送的原理主要包括气流输送、密相输送和稀相输送。
气流输送是指通过气流将物料从一个地方输送到另一个地方，这种方式适用于颗粒物料的输送。
密相输送是指物料在输送管道中呈现出密实状态，物料与气体的比例大，适用于颗粒物料和粉状物料的输送。
稀相输送是指物料在输送管道中呈现出疏松状态，物料与气体的比例小，适用于颗粒物料和粉状物料的输送。
气力输送的原理可以通过气流动力学来解释。
当气体通过输送管道时，气体会产生一定的压力，这种压力可以使固体颗粒物料跟随气体一起运动。
在气流输送中，气体的速度和压力是关键因素，气体的速度越大，压力越大，输送的能力越强。
在密相输送和稀相输送中，除了气体的速度和压力外，还需要考虑物料的粒径、密度、形状等因素，以确保物料能够顺利输送。
气力输送的原理还涉及到气固两相流动的特性。
在气力输送过程中，气体和固体颗粒物料之间存在着复杂的相互作用，如颗粒物料的受力、运动状态等。
因此，了解气固两相流动的特性对于优化气力输送系统具有重要意义。
在实际应用中，气力输送的原理需要与输送系统的设计、运行参数等因素相结合，才能实现高效、稳定的输送。
通过对气力输送原理的深入研究和理解，可以指导气力输送系统的设计与优化，提高输送效率，减少能耗。
总的来说，气力输送的原理是基于气体流动和气固两相流动的特性，利用气体的动力将固体颗粒物料从一个地方输送到另一个地方。
深入理解气力输送的原理，对于提高输送效率、降低成本具有重要意义。
希望通过本文的介绍，读者对气力输送的原理有了更清晰的认识，为相关领域的工作者提供一定的参考和帮助。
气力输送系统控制原理
气力输送系统控制原理一、气力输送系统的基本原理气力输送系统是基于气流传送物料的原理，通过控制气流的速度和压力，实现物料的输送。
其基本原理如下：1. 气流的产生：气力输送系统通常使用压缩空气作为动力源，通过压缩机将空气压缩到一定压力，然后通过管道输送到输送点。
2. 物料与气流的混合：物料通过给料装置投入到气流中，与气流混合形成物料气流，然后在管道中被气流推送。
3. 气流的控制：通过控制气流的速度和压力，可以调节物料的输送速度和输送量。
通常使用控制阀门来调节气流的流量和压力。
4. 物料的分离：在输送终点，通过分离装置将气流与物料分离，使物料落入目标位置，而气流则被排出系统。
二、气力输送系统的控制方法气力输送系统的控制方法主要包括以下几个方面：1. 压力控制：通过控制压缩空气的压力，可以调节气流的速度和压力，从而控制物料的输送速度和输送量。
一般使用调节阀门或变频器来实现压力的控制。
2. 流量控制：通过控制气流的流量，可以调节物料的输送量。
常用的方法有调节阀门、气动隔膜泵等。
3. 温度控制：在气力输送过程中，由于气流与物料摩擦产生热量，可能导致物料结块或变质。
因此，需要控制气流的温度，使其保持在合适的范围内。
可通过冷却装置或加热装置来实现温度控制。
4. 粉尘控制：气力输送过程中会产生大量的粉尘，对环境和工作人员的健康造成影响。
因此，需要采取相应的粉尘控制措施，如安装过滤器、喷淋装置等，以减少粉尘的排放。
5. 故障诊断与报警：对于气力输送系统的故障，需要及时诊断并报警，以便及时采取措施修复。
可通过传感器、监测仪表等设备来实现故障诊断与报警功能。
三、气力输送系统的优势和应用气力输送系统具有以下优势：1. 适用范围广：气力输送系统适用于各种固体颗粒物料的输送，可以满足不同行业的需求。
2. 输送效率高：气力输送系统可以实现快速、连续的物料输送，提高生产效率。
3. 节约能源：相比传统的机械输送方式，气力输送系统能够节约能源，减少能源消耗。
气力输送系统的工作原理分析
气力输送系统的工作原理分析
在电力设备的使用过程中，我们会用到各类系统设备，不同的设备发挥不同的作用。
气力输送系统的应用很常见，今天小编就来给大家分析下气力输送系统的具体工作原理。
气力输送设备由扩散室、混合室、活动风管，执行机构等部分组成。
低压空气经进风管、混合室、进入扩散室。
高速气流通过混合室把喷嘴周围物料气化，出喷嘴进入扩散室的气流在喷嘴与扩散室形成局部负压，把气化物料吸入输料管，被高速气流提升到卸料点。
气力输送系统在进料过程中，物料通过专用进料阀进入发送罐中。
发送罐内的气体通过平衡阀释放出去，便于进料，同时消除了阻碍物料流动的反向压力。
一旦发送罐被装满，由料位计、电接点压力表或者称重传感器发出信号，专进料阀和排气阀关闭并且密封。
然后往发送罐内通入压缩气体，当达到一定值时，出料阀自动开启，发送罐内的压缩气体与物料相混合，同时向输送管线施压。
物料以分立的组块形式开始输送，直到发送罐和输送管线内的物料排空为止。
当输送管线接近变空时，发送罐内压力降为零。
此时进气阀门关闭，待发送罐及管线内的气体排空后，关闭出料阀、平衡阀，启动发送罐专用进料阀。
开始下一个输送循环。
气力输送原理知识
气力输送原理第一节气力输送的基本原理一、沉降速度与悬浮速度散粒物料在气流中运动时，沉降速度和悬浮速度是它的最基本性质。
当直径为d的球形物体从静止状态在空气中自由下落时，由于受到重力的作用，下落速度将愈来愈快，同时，物体受空气的阻力亦逐渐增大。
当物体的自重G以及物体在空气中受到的浮力P和阻力R，按下列关系达到平衡时，即；G—P＝R则物体将因惯性作用而以等速γ沉向下沉降，这一速度就叫做沉降速度。
在上式中: ( )R=CS =C式中: γ物、γ气——物体和空气的比重g——重力加速度S——物体在运动方向的投影面积，亦叫迎风面积C——物体以沉降速度运动时的阻力系数物体的沉降速度为：γ沉=设沉降速度为ν沉的物体，放在垂直向上的速度为ν的均匀气流中，则物体运动的绝对速度ν物将为：γ物=γ-γ沉此时，如果ν=ν沉，则物体的绝对速度ν物=0，即物体在气流中停在原处，既不上升，也不下降。
通常将这时的气流速度称为物体的悬浮速度ν悬。
物体的悬浮速度在数值上与沉降速度相等，即ν悬=ν沉。
由此可见，当物体处在大于其悬浮速度的气流中时，则物体将被气流带动。
在垂直管道中，气流动力同物料重力处在同一直线上。
要使物料能与气流同向运动，则气流的速度必须大于物料的悬浮速度。
所以，悬浮速度是实现气力输送时确定气流速度的依据。
但是，物料在管道中的运动十分复杂，受着多方面因素的影响;同时，被输送物料的形状通常是极不规则的，所以，各种物料的实际悬浮速度需要通过实验来确定。
在水平管道内，由于气流的动力方向同物料颗粒的重力方向垂直，因而共悬浮和运动状态更为复杂。
在选择气流速．度时，通常仍以垂直管道内的悬浮速度为依据。
部分谷类物料的悬浮速度见表表部分谷类物料悬浮速度参考值名称v悬（米/秒）名称v悬（米/秒）名称v悬（米/秒）小麦9～11 糙米9～12 油菜仔8面粉2～3 大糠（谷壳）2～3.5 大豆9～11麸皮1～3 米糠1～2 大麦9～11一皮物料6～7 稗子4～7 高梁9.8～11.8大麦心4.3～5 并肩石11 荞麦7.5～8.7中麦心4～4.5 玉米10～14 燕麦8～9细麦心2～4 花生11～15 豌豆15～17.5稻谷8～10 棉籽9～10在实际的气力输送管道中，由于物料相互之间和同管壁之间的摩擦、碰撞以及管道内气流的不均匀等多种原因，实际所需的气流速度远比物料的悬浮速度为大。
气力输送原理总结
作者：日期：2气力输送原理第一节气力输送的基本原理一、沉降速度与悬浮速度散粒物料在气流中运动时，沉降速度和悬浮速度是它的最基本性质。
当直径为d 的球形物体从静止状态在空气中自由下落时，由于受到重力的作用，下落速度将愈来愈快，同时，物体受空气的阻力亦逐渐增大。
当物体的自重G 以及物体在空气中受到的浮力P 和阻力R，按下列关系达到平衡时，即； G—P＝ R =πd3 /6 （ν物-ν 气）则物体将因惯性作用而以等速γ沉向下沉降，这一速度就叫做沉降速度。
在上式中: （）R=CS- ν气/2g·ν沉2 =C·π d2 /4·γ气/2g ·ν沉2式中: γ物、γ气——物体和空气的比重g——重力加速度S——物体在运动方向的投影面积，亦叫迎风面积C——物体以沉降速度运动时的阻力系数物体的沉降速度为：γ沉= [ 4gd/3C·（γ物-γ气）/ γ气] 1/2 =3.62[d （γ物-γ气） /γ气·C] 1/2 设沉降速度为ν 沉的物体，放在垂直向上的速度为ν的均匀气流中，则物体运动的绝对速度ν 物将为：γ物=γ-γ沉此时，如果ν =ν沉，则物体的绝对速度ν 物=0，即物体在气流中停在原处，既不上升，也不下降。
通常将这时的气流速度称为物体的悬浮速度ν悬。
物体的悬浮速度在数值上与沉降速度相等，即ν悬=ν沉。
由此可见，当物体处在大于其悬浮速度的气流中时，则物体将被气流带动。
在垂直管道中，气流动力同物料重力处在同一直线上。
要使物料能与气流同向运动，则气流的速度必须大于物料的悬浮速度。
所以，悬浮速度是实现气力输送时确定气流速度的依据。
但是，物料在管道中的运动十分复杂，受着多方面因素的影响；同时，被输送物料的形状通常是极不规则的，所以，各种物料的实际悬浮速度需要通过实验来确定。
在水平管道内，由于气流的动力方向同物料颗粒的重力方向垂直，因而共悬浮和运动状态更为复杂。
气力输送泵工作原理
气力输送泵工作原理气力输送泵是指通过空气压缩机将压缩空气输送至泵中，利用气体压力将物料从一个地方输送到另一个地方的设备。
它在化工、建材、食品、冶金等行业中得到广泛应用，特别适用于粉粒状物料的输送。
下面将详细介绍气力输送泵的工作原理及其应用。
一、气力输送泵的工作原理1. 压缩空气通过空气压缩机产生气力输送泵的工作原理首先是通过空气压缩机产生压缩空气。
空气压缩机将自然界中的空气通过机械装置压缩成高压气体，然后输送至气力输送泵中。
2. 气体与物料混合形成气固两相流压缩空气进入气力输送泵后，与物料混合形成气固两相流。
在气力输送泵的内部结构设计上，通常设置有一定形状和数量的喷嘴或导管，通过这些喷嘴或导管将压缩空气引入泵内，并与待输送的物料混合。
3. 气流推动物料输送当气体与物料混合形成气固两相流后，气力输送泵内部的气流会受到压缩空气的推动，从而将物料带动向前输送。
这种输送方式可以根据需要调整气体流速及气体与物料的比例，以实现对物料的精确控制及远距离输送。
二、气力输送泵的应用1. 化工行业在化工生产过程中，常常需要将粉末、颗粒状的原料或成品输送到指定位置，此时气力输送泵就能够发挥重要作用。
在制药行业中，用于输送活性炭、碳酸钙等粉末原料；在化肥生产中，用于输送尿素、硝酸铵等颗粒状化肥产品。
2. 建材行业在建材生产中，常见的水泥、煤粉、砂浆等物料需要在生产过程中进行输送。
气力输送泵可以有效地将这些颗粒状物料输送到需要的位置，提高生产效率和自动化程度。
3. 食品行业在食品加工生产中，面粉、谷物、麦片等粉末状和颗粒状食品原料的输送是常见需求。
气力输送泵可以在食品生产线上实现有效的输送，保持食品的卫生和原料的完整性。
4. 冶金行业在冶金生产中，氧化铝、石灰石、硫磺等原料需要进行输送和混合。
气力输送泵可以对这些颗粒状物料进行高效、精确的输送，满足冶金生产的要求。
气力输送泵通过利用压缩空气将物料从一个地方输送到另一个地方，实现了高效、方便的物料输送。
气力输送系统简介
气力输送系统简介一、系统工作原理正压密相气力输送系统是利用罗茨鼓风机产生的正压空气流为输送动力，把旋转供料器从下料斗中物料源源不断供给下来的物料输送到后续的储料仓中。
储料仓装有仓顶除尘装置，使输送到储料仓中的物料料气分离。
整个系统由罗茨鼓风机、手动插板阀、旋转供料装置、文丘里喷射装置、输送管道、管道分路阀、以及储料仓、仓顶除尘装置、电气控制系统和相关的附助设置组成。
系统工作时启动罗茨鼓风机，由其产生高压柱状空气流，高压柱状空气流经过文丘里喷射泵，内部产生一个负压，使旋转供料器供给下来的物料被及时吸入文丘里喷射器的喷射口。
物料由经输送管道输送至储料仓。
然后储料仓顶部安装的仓顶除尘器使物料与输送气流分离，剩余的气流及时排出室外，也避免现场产生太多的粉尘。
二、设备维护1、罗茨风机：罗茨风机使用一定时间后应及时给轴承中加入相应的润滑油，使用一段时间后要及时更换齿轮油。
2、管道分路阀：其工作时动作气缸产生的动力使其内部的球阀切换方向，完成相应的管道换向功能，其换向时必须相应输送过程已经停止，避免输送过程正在进行，突然换向使其换向，这样换向阀受到的冲击比较大，容易卡死，且气缸受到的损伤也比较大。
如果气缸动作失灵，应检查相应的气路是否通畅，气压是否达到相应的工作要求。
3、旋转供料器：其工作时由电机产生的动力带动其内部的供给叶片旋转，把上部的物料源源不断的向下部输送。
叶片与壳体之间的间隙≤0.1mm；密封性能极好，且由耐磨材料制成。
如果长时间工作，耐磨片已经磨损，影响其工作，应把原来的耐磨片拆下，更换新的耐磨片，使其工作时始终保持气力密封。
4、输送管道连接牢固，整个输送管道安装完毕后，要做相应的耐压试验，确认其连接处无漏气、跑气现象。
5、手动滑板阀要保持动作灵活，定期把上面的盖板拆开，在相应的丝杆上加润滑油，清除丝杆上的积物，使其转动顺滑。
6、仓顶除尘器：经过长期工作后要及时更换除尘袋，防止除尘袋空隙堵塞后影响工作效果。
气力输送装置的工作原理
气力输送装置的工作原理1. 介绍气力输送装置是一种广泛应用于工业领域的物料输送系统，其工作原理基于气体流动的力学原理和气固两相流的特性。
通过利用输送介质（通常为气体）的气流动力将固体粒料从输送源地输送到目标地点，实现了高效、连续和自动的物料输送。
2. 工作原理气力输送装置的工作原理可以分为几个关键步骤：2.1. 气流发生器气流发生器是气力输送装置的核心组成部分，它负责产生高速气流，提供足够的动力来输送固体粒料。
常见的气流发生器有离心风机、压缩机和泵等。
2.2. 气相输送管道气相输送管道是固体粒料输送的通道，通过控制气流的速度、方向和压力来控制物料的输送。
管道内的气流速度必须达到一定的阻力，以确保物料能够被悬浮在气流中，避免物料沉降或堵塞。
2.3. 固相输送管道固相输送管道是固体粒料的输送通道，其内部常涂有光滑耐磨的材料，以降低摩擦阻力并保护管道。
固相管道通常设计为斜坡形状，使得物料在重力的作用下顺利流动。
管道内部还可以设置导向装置和过滤装置等，以确保物料的顺利输送和高效分离。
2.4. 控制系统控制系统是气力输送装置的重要组成部分，它通过传感器和执行器等设备，对气流发生器和输送管道等进行监测和控制。
控制系统可以根据输入的参数（如物料种类、输送距离、输送速度等），自动调节气流和压力，保证物料的准确、稳定和安全输送。
3. 特点与优势气力输送装置具有以下特点和优势：3.1. 高效节能气力输送装置利用气体动力进行输送，相对于传统的机械输送装置，能够实现更高效的物料输送。
由于气体的压缩和膨胀过程无需大量的能量消耗，因此能够节约能源和降低运行成本。
3.2. 无尘环保气力输送装置在物料输送过程中，通过控制气流的速度和压力，能够将细小的物料颗粒悬浮在气流中，避免粉尘的产生和外界环境的污染，从而保护操作人员的健康和环境的安全。
3.3. 灵活多变气力输送装置适用于各种类型的物料输送，无论是粉状物料、颗粒状物料还是块状物料，都可以通过调整气流的参数和输送管道的设计来实现。
气力输送原理总结
气力输送原理总结————————————————————————————————作者：————————————————————————————————日期：气力输送原理第一节气力输送的基本原理一、沉降速度与悬浮速度散粒物料在气流中运动时，沉降速度和悬浮速度是它的最基本性质。
当直径为d的球形物体从静止状态在空气中自由下落时，由于受到重力的作用，下落速度将愈来愈快，同时，物体受空气的阻力亦逐渐增大。
当物体的自重G以及物体在空气中受到的浮力P和阻力R，按下列关系达到平衡时，即； G—P＝R =πd3 /6 (ν物-ν气)则物体将因惯性作用而以等速γ沉向下沉降，这一速度就叫做沉降速度。
在上式中: ( ) R=CS- ν气/2g·ν沉2 =C·πd2 /4·γ气/2g ·ν沉2式中: γ物、γ气——物体和空气的比重g——重力加速度S——物体在运动方向的投影面积，亦叫迎风面积C——物体以沉降速度运动时的阻力系数物体的沉降速度为：γ沉= [4gd/3C·(γ物-γ气)/ γ气]1/2 =3.62[d (γ物-γ气) /γ气·C]1/2设沉降速度为ν沉的物体，放在垂直向上的速度为ν的均匀气流中，则物体运动的绝对速度ν物将为：γ物=γ-γ沉此时，如果ν=ν沉，则物体的绝对速度ν物=0，即物体在气流中停在原处，既不上升，也不下降。
通常将这时的气流速度称为物体的悬浮速度ν悬。
物体的悬浮速度在数值上与沉降速度相等，即ν悬=ν沉。
由此可见，当物体处在大于其悬浮速度的气流中时，则物体将被气流带动。
在垂直管道中，气流动力同物料重力处在同一直线上。
要使物料能与气流同向运动，则气流的速度必须大于物料的悬浮速度。
所以，悬浮速度是实现气力输送时确定气流速度的依据。
但是，物料在管道中的运动十分复杂，受着多方面因素的影响；同时，被输送物料的形状通常是极不规则的，所以，各种物料的实际悬浮速度需要通过实验来确定。
气力输送系统控制原理
气力输送系统控制原理一、引言气力输送系统是一种将颗粒状物料通过气流输送的技术，广泛应用于煤炭、水泥、化工等行业。
气力输送系统控制原理是保证输送效率和稳定性的关键。
本文将全面、详细、完整地探讨气力输送系统控制原理，包括控制策略、控制方法、控制器等方面。
二、控制策略2.1 开环控制策略开环控制策略是指在输送过程中不考虑系统的输出状态，只根据输入信号来确定控制参数。
该策略简单、稳定性高，但不能实时调整控制参数以适应系统的变化。
2.2 闭环控制策略闭环控制策略通过反馈系统的输出状态，根据反馈信号来调整控制参数，以实时控制系统的输送效率和稳定性。
闭环控制策略能够根据外部环境和内部变化对控制参数进行调整，适应性更强。
三、控制方法3.1 压力控制方法压力控制方法是指通过调整气源压力来控制气力输送系统的输送速度和输送负荷。
通过调整气源压力的大小，可以改变气流速度和颗粒物料的输送速度。
该方法简单易行，适用于输送速度较为恒定的情况。
3.2 流量控制方法流量控制方法是指通过调整气流量来控制气力输送系统的输送速度和输送负荷。
通过改变气流量的大小，可以调整气流速度和颗粒物料的输送速度。
该方法灵活性较高，适用于输送速度需要频繁调整的情况。
3.3 温度控制方法温度控制方法是指通过调控气流的温度来控制气力输送系统的输送速度和输送负荷。
通过改变气流的温度，可以调整气流速度和颗粒物料的输送速度。
该方法适用于粘性较大的颗粒物料，可以减少物料的黏附和堵塞现象。
3.4 颗粒物料控制方法颗粒物料控制方法是指通过调整颗粒物料的物理性质来控制气力输送系统的输送速度和输送负荷。
通过改变物料的粒径、密度和形状，可以调整气流速度和颗粒物料的输送速度。
该方法要求对颗粒物料有较深入的了解和掌握。
四、控制器4.1 PID控制器PID控制器是一种常用的控制器，通过调整比例、积分和微分三个参数来实现对系统的控制。
PID控制器适用于输送速度较为恒定、响应速度要求较高的气力输送系统。
气力输送机工作原理
气力输送机工作原理
气力输送机是一种将松散颗粒物料通过气体流体力学原理进行输送的设备。
其工作原理基于气力输送的核心概念：利用气流的力量将物料经过管道或管线送达目的地。
1. 压缩空气供给：首先，气力输送机需要通过压缩空气供给系统提供足够的气流动力。
压缩空气经过压缩机产生，并通过管道输送至气力输送机的进气口。
2. 气流生成：在气力输送机内部，进气口处的压缩空气会通过一个特殊的装置，如喷嘴或气流动力装置，以高速喷射出来。
这样的高速喷射会在输送机内部形成一个气流。
3. 物料装载：待输送的物料会被投放到气流中。
气流的力量会使颗粒物料悬浮在空中，并将其带动向输送方向移动。
4. 输送管道：气力输送机通常内设有一条输送管道，物料会随着气流通过该管道被输送至目的地。
输送管道的设计通常会考虑物料性质、输送距离等因素。
5. 排气口：物料在到达目的地后，气流会进一步通过排气口排除出系统。
排气口通常会设置除尘和过滤装置，以防止固体颗粒物料进入大气中。
总结起来，气力输送机通过产生气流动力，将物料悬浮于气流中并通过管道输送的方式，实现了物料的快速、高效、连续输
送。
其主要优点包括输送距离较长、无环境污染、适用于多种颗粒物料等。
气力输送原理
气力输送原理
气力输送是一种以气体作为介质，将固体颗粒从一个地方输送到另一个地方的方法。
其原理基于气体灌注和颗粒流动。
气力输送的基本原理包括以下几个方面：
1. 气体流动：通过提供气体流动，形成气流，将固体颗粒悬浮在气流中，并使其流动。
2. 气流速度：控制气流速度可以影响固体颗粒的输送速度。
当气流速度大于或等于颗粒的最小悬浮速度时，颗粒可以被悬浮在气流中并输送。
3. 恒速输送：为了保持恒定的颗粒流速，通常需要控制气流速度和固体颗粒的供给速率。
4. 减速和分流：为了使颗粒在目标位置停止，可以通过减速和分流来实现。
这通常包括使用减速器、导流板等。
5. 管道特性：管道的直径、角度、长度等特性也会影响气力输送的效果。
根据不同的输送要求，可以选择合适的管道设计。
气力输送的优点包括：适用于远距离输送、可输送大颗粒和细颗粒、无需过多的机械部件、可实现自动化、易于控制等。
但它也有一些局限，比如对颗粒的粘附性、湿度等要求较高，较大的气力能耗，可能会导致颗粒磨损等。
气力输送系统名词解释 -回复
气力输送系统名词解释-回复
气力输送系统是一种利用气体（通常为空气或其他惰性气体）作为输送介质，来传输固体物料的自动化系统。
在该系统中，物料被悬浮在气体中，通过管道从一处输送到另一处。
工作原理主要包括以下几个步骤：首先，气体由风机或压缩机产生一定的压力；然后，物料被送入输送管道并与气体混合形成气固两相流；接着，气固两相流在管道内被输送至目的地；最后，通过分离设备将气体与物料分离，物料被收集，而气体则循环回系统中再次使用。
气力输送系统具有许多优点，如输送距离长、布置灵活、可实现远程控制、对环境影响小等，因此在化工、食品、医药、电力、冶金、建材等多个行业中得到了广泛应用。
然而，其设计和运行需要考虑到物料的性质、输送距离、输送量、气体流量等因素，以确保系统的稳定性和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
码头气力输送系统工作原理
码头气力输送系统的工作原理如下：
1. 系统组成：码头气力输送系统主要由压缩空气源、储气罐、气动送风机、输送管道和装载点组成。
2. 压缩空气源：通过压缩空气机将大气中的空气进行压缩，形成高压空气。
3. 储气罐：将压缩空气储存起来，以平衡系统气压变化，提供稳定的气源。
4. 气动送风机：将高压空气由储气罐中释放出来，通过气动送风机进行输送。
5. 输送管道：输送管道通常采用耐磨、耐压的管材，如钢管或塑料管。
输送管道连接各个装载点，并通过支架悬挂在码头上方。
6. 装载点：在码头上设置多个装载点，通过控制阀门来打开或关闭相应的装载点，以控制物料的输送。
7. 工作过程：当气动送风机工作时，高压空气通过输送管道被送到相应的装载点。
装载点上的控制阀门打开后，物料会被高压空气吹散并形成悬浮状态，被推动到目的地。
8. 传输物料：码头气力输送系统通常用于输送散装物料，如煤
炭、矿石、粮食等。
输送过程中，物料与高压空气混合，形成气固两相流，依靠气流的动力将物料输送到目的地。
9. 控制系统：码头气力输送系统通常配备有自动控制系统，通过传感器和控制阀门等设备，实现对输送速度、物料流量和输送路径的控制。
10. 优点：码头气力输送系统采用气动输送方式，具有输送距离长、输送能力大、节能环保、操作灵活等优点。
同时，由于输送管道可以灵活布置，适应性强，可以适应不同装载点之间的输送需求。
总结：码头气力输送系统通过压缩空气源提供高压空气，通过气动送风机输送空气与物料混合形成气固两相流，利用气流动力将物料输送到目的地。
