光伏电站全站桥架电缆敷设及防火措施作业指导书

合集下载

电缆桥架制作安装作业指导书

电缆桥架制作安装作业指导书

电缆桥架制作安装作业指导书
1、进入现场时,必需正确佩戴合格平安帽,不得酒后进入现场。

2、高处作业时,首先要检查全部脚手架是否已经过验收,确认无事故隐患后方可使用。

3、高处作业时,必需正确使用合格平安带,并将其悬挂在上方坚固处。

4、严禁在施工现场吸烟,并留意防火。

七、环保留意事项1、桥架、型钢下角料不行乱扔,集中放置,过长下角料能用的尽量使用,节约材料。

2、切割机、电焊机、施工照明用完准时停掉电源。

3、桥架用连接板、螺栓限量领取,不得乱放、乱弃。

现场桥架、立柱、托臂等材料摆放整齐,分类摆放。

4、使用电焊时,要防止火花乱溅,留意防火,焊条头集中放置,交于工具室。

5、补刷漆时,留意对地面、桥架等滴流污染,要实行爱护措施。

废毛刷、漆桶要收回交工具室,集中处理。

6、安装过程中,产生的垃圾要做到随干随清、文明施工。

- 1 -。

光伏电站全站桥架、电缆敷设及防火措施作业指导书

光伏电站全站桥架、电缆敷设及防火措施作业指导书

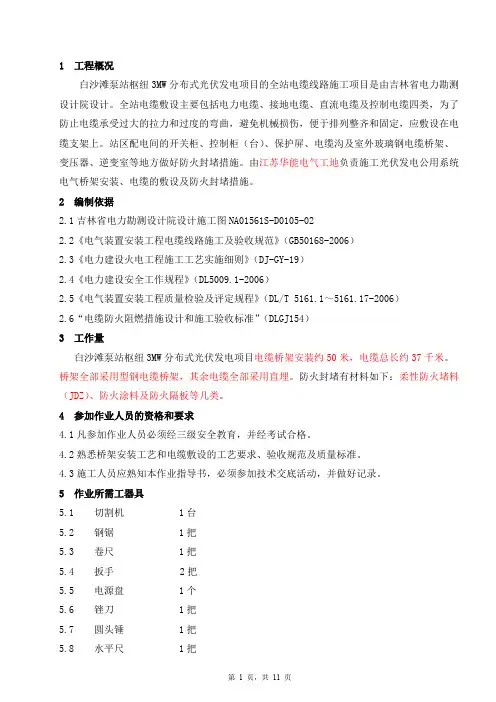

1 工程概况白沙滩泵站枢纽3MW分布式光伏发电项目的全站电缆线路施工项目是由吉林省电力勘测设计院设计。

全站电缆敷设主要包括电力电缆、接地电缆、直流电缆及控制电缆四类,为了防止电缆承受过大的拉力和过度的弯曲,避免机械损伤,便于排列整齐和固定,应敷设在电缆支架上。

站区配电间的开关柜、控制柜(台)、保护屏、电缆沟及室外玻璃钢电缆桥架、变压器、逆变室等地方做好防火封堵措施。

由江苏华能电气工地负责施工光伏发电公用系统电气桥架安装、电缆的敷设及防火封堵措施。

2 编制依据2.1吉林省电力勘测设计院设计施工图NA01561S-D0105-022.2《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)2.3《电力建设火电工程施工工艺实施细则》(DJ-GY-19)2.4《电力建设安全工作规程》(DL5009.1-2006)2.5《电气装置安装工程质量检验及评定规程》(DL/T 5161.1~5161.17-2006)2.6“电缆防火阻燃措施设计和施工验收标准”(DLGJ154)3 工作量白沙滩泵站枢纽3MW分布式光伏发电项目电缆桥架安装约50米,电缆总长约37千米。

桥架全部采用型钢电缆桥架,其余电缆全部采用直埋。

防火封堵有材料如下:柔性防火堵料(JDZ)、防火涂料及防火隔板等几类。

4 参加作业人员的资格和要求4.1凡参加作业人员必须经三级安全教育,并经考试合格。

4.2熟悉桥架安装工艺和电缆敷设的工艺要求、验收规范及质量标准。

4.3施工人员应熟知本作业指导书,必须参加技术交底活动,并做好记录。

5 作业所需工器具5.1 切割机 1台5.2 钢锯 1把5.3 卷尺 1把5.4 扳手 2把5.5 电源盘 1个5.6 锉刀 1把5.7 圆头锤 1把5.8 水平尺 1把5.9 电锤 1台5.10 焊机 1台5.11 角磨机 1台5.12 汽车 1台5.13 吊车 1台5.14 叉车 1台5.15 电缆盘起重架 1个5.16 喷灯 1个5.17 弯管机 1台5.18 切割机 1台5.19 焊机、焊钳、面罩 1套6 作业前的准备和条件6.1工器具配备齐全、性能良好。

光伏电站项目施工作业指导书

光伏电站项目施工作业指导书

光伏电站项目施工作业指导书光伏电站项目施工作业指导书一、施工前期准备在施工前,需要熟悉施工图纸,了解设计内容、明确所需材料及施工技术要求。

对主要设备和材料进行复核,如有不符或不清楚的地方及时提出。

同时,需要熟悉与工程有关的技术资料,如施工及验收规范、技术规程、质量检验评定标准及产品方提供的相关技术材料。

安全文明施工也是必要的。

二、施工安装过程2.1 材料进场在进行材料进场时,需要对进场的材料进行检查和验收,确保符合要求。

2.2 基础制作与安装在基础制作和安装过程中,需要按照设计要求进行施工,确保基础牢固可靠。

2.3 支架安装支架安装需要严格按照设计要求进行,确保支架稳定可靠。

2.4 组件安装组件安装需要按照设计要求进行,确保组件安装牢固可靠。

2.5 逆变器、汇流箱安装逆变器、汇流箱安装需要按照设计要求进行,确保安装牢固可靠。

2.6 桥架、电缆敷设桥架、电缆敷设需要按照设计要求进行,确保牢固可靠。

2.7 升压变、配电柜安装升压变、配电柜安装需要按照设计要求进行,确保安装牢固可靠。

2.8 接地制作接地制作需要按照设计要求进行,确保接地可靠。

2.9 检测报告在施工完成后,需要进行检测并出具检测报告,确保项目符合要求。

三、设备和系统调试设备和系统调试需要按照设计要求进行,确保设备和系统正常运行。

附:无2.1 材料进场2.1.1 确保材料数量及技术规范符合设计要求,并报监理审批。

2.1.2 开箱前,甲供材料需经监理共同验收。

2.1.3 确保材料进场后与施工队进行交接工作。

2.1.4 存放材料的场所应避免雨、雪、风、沙等天气影响,并采取防潮等防护措施,不得出现积水。

2.1.5 收集材料送货单、型式报告、合格证、出场报告、说明书、认证书等相关材料。

2.2 基础制作与安装2.2.1 在基础浇筑前一周,确保预埋件到货,基础开始浇筑时,确保支架进场。

2.2.2 根据图纸要求,放线屋面,注意彩光及整体分布。

2.2.3 屋面防水应粘贴或粉刷整齐美观,并符合要求。

电缆敷设作业指导书(新版本)。

电缆敷设作业指导书(新版本)。

电缆敷设作业指导书(新版本)。

GB -2010《建筑电气设计规范》GB -2015《建筑工程施工质量验收规范》GB -2013《电力工程施工与质量验收规范》GB -2015《电力工程施工安全标准》GB/T -2016《风电场电气工程施工及验收规范》16-2016《建筑工程施工现场安全技术规程》63-2016《建筑施工质量验收规范》三、作业流程1.电缆敷设1.1 敷设前的准备工作1.1.1 确认敷设路线,绘制敷设图纸,制定敷设计划。

1.1.2 按照设计图纸要求,清理敷设路线,确保路线畅通无阻。

1.1.3 检查敷设路线附近的设备、管线等,做好保护措施。

1.2 敷设过程1.2.1 确认电缆型号、规格、长度等参数,检查电缆表面是否有损坏、破损等情况。

1.2.2 按照设计要求进行电缆敷设,注意电缆的弯曲半径,不得小于电缆规定的最小弯曲半径。

1.2.3 在电缆敷设过程中,应注意电缆的保护,避免电缆受到机械损伤、化学腐蚀等影响。

1.3 敷设后的工作1.3.1 检查电缆敷设质量,确认电缆敷设是否符合设计要求。

1.3.2 进行电缆接头的制作和接线工作。

2.二次接线2.1 前期准备工作2.1.1 确认接线图纸,制定接线计划。

2.1.2 检查接线设备、工具等,确保完好无损。

2.2 接线过程2.2.1 确认接线点,检查接线端子是否干净、无锈蚀等情况。

2.2.2 按照接线图纸要求进行接线,注意接线的正确性和可靠性。

2.2.3 在接线过程中,应注意接线的保护,避免接线受到机械损伤、化学腐蚀等影响。

2.3 接线后的工作2.3.1 检查接线质量,确认接线是否符合设计要求。

2.3.2 进行接线箱、接线板等设备的安装和调试。

四、工艺流程说明及主要质量控制要点4.1 电缆敷设工艺流程4.1.1 敷设前的准备工作绘制敷设图纸,清理敷设路线,做好保护措施。

确认电缆型号、规格、长度等参数,检查电缆表面是否有损坏、破损等情况。

4.1.2 敷设过程按照设计要求进行电缆敷设,注意电缆的弯曲半径。

光伏电站施工作业指导书

光伏电站施工作业指导书

光伏电站项目施工作业指导书编制:审核:批准:日期:目录一、基本规定 ............................................................................................................................... 错误!未定义书签。

开工前应具备下列条件: ...................................................................................................... 错误!未定义书签。

二、土建工程 ............................................................................................................................... 错误!未定义书签。

一般规定 .................................................................................................................................. 错误!未定义书签。

土方工程 .................................................................................................................................. 错误!未定义书签。

支架基础 .................................................................................................................................. 错误!未定义书签。

16兆瓦光伏农业电站电缆敷设接线及防火封堵施工方案

16兆瓦光伏农业电站电缆敷设接线及防火封堵施工方案

16兆瓦光伏农业电站电缆敷设接线及防火封堵施工方案 1. 1电缆敷设1)电缆敷设时,电缆应从盘的上方引出,不应让电缆在支架及地面摩擦拖拉。

电缆轴在滚动时,必须保证其侧保护板高于电缆外圈100毫米以上时,才允许滚动,滚动方向必须正确。

2)电缆敷设时,必须有专人领线、专人指挥,分工明确、责任到人,并且严格按照电缆断面图敷设电缆。

3)电缆敷设应做成集中成批敷设,同一电缆沟、桥架的电缆尽可能一次性敷设完成,尽量避免零星敷设,以便电缆的排列整齐。

4)电缆敷设应逐根进行,做到边敷设边整理,最终整理固定的方法,固定地点为;电缆的首末两端、转弯、电缆接头的两端、竖井上下,电缆有扭曲现象的地方,垂直敷设或超过45度的每隔2米绑扎一次。

固定方法:在花角钢上可用电缆长或铁绑线(16#、22#)固定,在桥梁、支架上用铁绑线固定。

固定要牢固、美观、一致。

5)敷设电缆时,应特别注意转弯部位、竖井,尤其是十字交叉的地方,在转弯处,每根电缆均应一致,相互平行地转弯,尽可能避免交叉。

若交叉不可避免时,应进行成批电缆交叉,不允许少量的几根电缆来回交叉且每一处交叉点只允许交叉一次。

6)当交叉点在人的视线之上,应采用少数电缆在上多数电缆在下的方法交叉,当交叉点在人的视线之下应采用少量电缆在上的方法进行交叉。

7)电缆敷设应按设计要求做到排列整齐,层次分明,尽量不混放,混放的地方应按设计要求加装分隔板,一般规定从上至下布置高压、低压电缆,最下层布置控制电缆、通讯电缆。

8)并联使用的电力电缆,其长度、型号、规格宜相同。

9)并联使用的电缆,如需做中间头,其接头位置应相互错开。

10)电力电缆在终端头和接头附近,转弯、竖井入处口保护管宜留有备用长度,直埋电缆较长时应留少量裕度,可做波浪形敷设。

11)电缆进入设备的孤度应一致,并绑扎成排。

12)电缆敷设时,必须按设计要求的型号、规格敷设,严禁相互代用。

必须代用时,应征得技术部门同意,办理手续后方可代用。

电缆敷设作业指导书

电缆敷设作业指导书

26
施的 割伤
可接受的风险 实,线下放木板,注
电缆
意防止刀锯伤手;严
割剥
禁用手、脚托住电缆
进行割剥
过高
电缆头进行热缩制作
的热
时,注意控制温度防
27
缩温设备烧损 可接受的风险 止灼伤电缆芯,造成

绝缘降低,同时做好
防止设备损伤的措施
拉直
电缆头固定好,缓慢
28
线芯设备破损 可接受的风险 拉直电缆线,严禁用
序号 危害名称 风险种类 风险等级
风险控制措施
灼(烫) 可接受的 工作时使用电焊面罩、电焊手
1 高温的焊渣

风险 套、电焊脚套及电焊防护服,
防止焊渣灼伤人
工作时使用电焊面罩、电焊手
2 耀眼的弧光 视力受损 低风险 套、电焊脚套及电焊防护服,
防止弧光伤眼
使用前工作负责人检查砂轮
机、焊机及裁剪机外壳接地情
7
重工 打击
可接受的风险 重工具装卸电缆盘,
具装
严禁将电缆盘从车上
卸电
直接推下
缆盘
展放电缆时设专人指
指挥
挥,有明确的信号,
8
信号 碰撞
可接受的风险 统一指挥,统一行
不统
动,防止电缆盘脱落

砸伤人员,不得盲目
蛮干
电缆
敷设电缆时,事先将
沟有
电缆沟及夹层内杂
9பைடு நூலகம்
杂 摔绊
可接受的风险 物、积水清理干净,
物、
并有足够的照明
在运行的电缆沟内敷
设电缆时,要取得运
行单位同意并办理工
运行
作票,制定相应保护
14
的电 局部停电

光伏电站电缆敷设组织、安全、技术措施

光伏电站电缆敷设组织、安全、技术措施

光伏电站电缆敷设组织、安全、技术措施组织措施在光伏电站电缆敷设前,需要进行详细的组织工作,包括了解工程的具体情况、确定电缆敷设方式和路径,并确定施工人员的职责和分工。

工程情况在进行电缆敷设前,需要了解电缆敷设的具体情况,包括电缆敷设的起点和终点,电缆敷设的路径和长度,以及电缆的规格、材质等相关参数。

确定电缆敷设方式和路径了解工程情况后,需要对电缆敷设方式和路径进行确定。

根据任务书的要求,通过实地勘查,确定电缆敷设的路径和方式,以及确定槽、沟、隧道、井道等电缆敷设的方法。

确定施工人员的职责和分工在电缆敷设前,需要确定每个施工人员的职责和分工,明确每个人的任务和工作量。

同时,还需要制定完善的工作计划和安排,确保施工进度和质量。

安全措施在电缆敷设过程中,需要重视安全问题,采取相应的安全措施,保障施工人员和设备的安全。

安全教育和培训在施工前,需要对施工人员进行安全教育和培训,让他们了解电缆敷设的安全风险,掌握相应的安全知识和技能,提高安全意识。

及时发现和排除安全隐患在电缆敷设过程中,需要及时发现和排除安全隐患,防止事故的发生。

如果发现安全隐患,要立即停工进行整改,确保施工过程的安全。

严格遵守安全操作规程在施工过程中,需要严格遵守安全操作规程,避免操作不当引发安全事故。

要求施工人员按要求佩戴安全帽、安全鞋、手套等防护用品,确保人身安全。

技术措施在电缆敷设过程中,需要采取一系列的技术措施,保障施工的顺利进行。

确定电缆的敷设方式电缆敷设方式有很多种,如地沟敷设、桥架敷设、壁挂敷设等。

不同的电缆敷设方式有不同的特点,要根据具体情况进行选择,确保施工顺利进行。

确定电缆的敷设深度电缆的敷设深度是影响电缆使用寿命的一个重要因素。

在敷设电缆时,要根据电缆规格和实际情况,确定电缆的敷设深度,避免电缆因为敷设深度不当出现问题。

采用正确的电缆接头方式电缆接头的质量直接影响到电缆的稳定运行,要采用正确的电缆接头方式,确保电缆接头的接头电阻小、电缆接头的密封性好、电缆接头的耐久性强。

光伏发电系统中电缆敷设与防火封堵做法浅析

光伏发电系统中电缆敷设与防火封堵做法浅析

光伏发电系统中电缆敷设与防火封堵做法浅析一、光伏系统常用电缆敷设方式电缆的敷设分为明敷和暗敷。

对于光伏发电系统,常用电缆敷设方式有:直埋敷设、保护管敷设、电缆沟敷设、线槽桥架敷设等。

1.1电缆敷设的一般规定1、电缆的路径选择,应符合下列规定:(1)应避免电缆遭受机械性外力、过热、腐蚀等危害。

(2)满足安全要求条件下,应保证电缆路径最短。

(3)应便于敷设、维护。

(4)宜避开将要挖掘施工的地方。

2 、电缆在任何敷设方式及其全部路径条件的上下左右改变部位,均应满足电缆允许弯曲半径要求。

3、同一通道内电缆数量较多时,若在同一侧的多层支架上敷设,应符合电压从高到低、由下而上的顺序。

相同电压等级的电压宜敷设在同一层。

4、同一层支架上电缆排列的配置,电力电缆相互间宜有1倍电缆外径的空隙,不宜叠置。

5、在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中,不得布置热力管道,严禁有易燃气体或易燃液体的管道穿越。

6、除架空绝缘型电缆外的非户外型电缆,户外使用时,宜采取罩、盖等遮阳措施。

1.2电缆敷设方式电缆敷设方式的选择,应视工程条件、环境特点和电缆类型、数量等因素,以及满足运行可靠、便于维护和技术经济合理的原则来选择。

1、直埋敷设直埋电缆是按照规范的要求,挖完直埋电缆沟后,在沟底铺砂垫层,并清除沟内杂物,再敷设电缆,电缆敷设完毕后,要马上再填砂,还要在电缆上面盖一层砖或者混凝土板来保护电缆,然后回填的一种电缆敷设方式。

2、保护管敷设当电缆与道路、铁路有交叉或需穿墙时应采用保护管敷设方式。

3、电缆沟敷设4、线槽桥架安装同一路径无妨干扰要求的线路,可敷设于同一金属管或金属槽盒内。

金属导管或金属槽盒内导线的总截面积不宜超过其截面积的40%,且金属槽盒内载流量导线不宜超过30 根。

控制、信号等非电力回路导线敷设于同一金属导管或金属槽盒内时,导线的总截面积不宜超过其截面积的50%。

电缆托盘和梯架水平敷设时,宜按荷载曲线选取最佳跨距进行支撑,且支撑点间距宜为1.5m~3m。

光伏电站电缆敷设组织、安全、技术措施.

光伏电站电缆敷设组织、安全、技术措施.

宁夏大唐国际青铜峡光伏发电有限责任公司光伏电站电缆敷设组织、安全、技术措施批准:复审:审核:初审:编制:中铁十八局第二工程有限公司二〇一六年三月一、光伏电站电缆敷设工程组织、安全、技术措施我公司承接宁夏大唐国际青铜峡光伏发电发电有限责任公司光伏电站电缆敷设零星工程,,为确保工程顺利实施,安全高效地完成此项工程。

现制定该项目组织、安全、技术措施,具体如下:1、组织措施1.1、组织结构:1.1.1、项目负责人:王增立1.1.2、现场负责人:焦稳1.1.3、安全、消防、治安负责人:庄利军1.1.4、消防、治安主管:郭春杰1.1.5、安全主管:庄利军1.1.6、文明生产主管:侯家金1.1.7、技术指导:马国军1.2、各级人员职责:1.2.1、项目负责人职责:●全面负责项目安全、保卫、消防、质量工作的进度;●负责人员协调;●协调与其他部门的联系;●全面工作质量及验收工作;●负责全面工作的检查和考核工作。

1.2.2、现场负责人职责:●负责现场光伏电站电缆敷设工程的组织安排及整个工作的安全和技术方案的实施;●负责现场工作的技术指导、质量管理、工器具管理、材料管理、安全管理、文明生产;●负责班前会、班后会、安全活动的组织与召开。

1.2.3、安全、消防、治安负责人职责:●全面负责维修保养过程中的安全、消防和保卫工作;●每天深入现场检查安全、防火情况;●停工期间做好物品保管措施,做好日常人员思想教育工作。

1.2.4、消防、治安主管职责:●每天检查作业现场防火情况,落实消防措施;●负责定期检查消防设施,整理好防火器具;●对作业现场进行巡视。

1.2.5、安全主管职责:●对人员进行危险点分析交底;●负责制定现场工作的安全措施和落实及考核;●检查全面工作是否安全进行;●负责对工作人员进行安全教育和监督工作;●检查工作票执行情况;●保证空调设备维护工作安全进行。

1.2.6、文明生产管理职责:●负责现场文明生产措施和落实;●负责现场文明生产的检查和考核。

电缆防火作业指导书

电缆防火作业指导书
建设地点: 规划容量:
3 施工Байду номын сангаас业人员配备与人员资格 3.1 参加作业人员配置:
1.6《火力发电机组施工创优工艺质量手册》 1.7《施工组织总设计》 2 工程概况及施工范围 2.1 工程概况:
电缆防火阻燃是火电机组防止电缆起火,阻止电缆起火蔓延的一项最主要措施,电缆防火 阻燃也是工程建设强制性条文中很重要的一项条文。电缆防火阻燃是一项直接关系到火电 机组安全、稳定、可靠运行的一项很重要措施,也是很重要的一项施工安装项目。 2.2 施工范围 工程名称:
1 编制依据及引用标准 1.1 设计院图纸:
1.1.1《D1302 全厂电缆阻燃措施》 1.2《电气装置安装工程质量检验及评定规程》DL/T5161.5-2002 1.3《电力建设安全工作规程》DL5009.1-2002
1.4 公司《质量、职业健康安全、环境管理程序文件汇编》(REV4.1 版) 1.5《中华人民共和国工程建设标准建设强制性条文》第三篇电气、输变电工程(2006 年 版)

电缆桥架防火隔离施工方案

电缆桥架防火隔离施工方案

电缆桥架防火隔离施工方案1. 引言为了确保电缆桥架的使用安全,防止火灾事故发生,我们制定了以下防火隔离施工方案。

本方案旨在提供一种有效的方法来隔离电缆桥架,减少火灾蔓延的可能性。

2. 施工材料- 防火涂料- 隔热材料- 石膏板- 不燃胶带- 防火密封胶3. 施工步骤步骤一:清洁和准备在开始施工之前,必须确保工作区域清洁并准备就绪。

清除桥架上的杂物和灰尘,并将隔热材料准备好。

步骤二:涂刷防火涂料使用防火涂料对电缆桥架进行涂刷,确保涂料均匀覆盖所有部位。

防火涂料可以提供额外的防火保护,并减少火灾蔓延的风险。

步骤三:安装隔热材料在电缆桥架上安装隔热材料,以减少火灾热量传导的可能性。

确保隔热材料覆盖整个桥架,并牢固固定。

步骤四:安装石膏板使用石膏板隔离电缆桥架,以提供更高级别的防火保护。

石膏板应安装在隔热材料外侧,并与桥架紧密结合。

步骤五:密封和固定使用不燃胶带将石膏板连接处进行密封,并使用防火密封胶填充任何缝隙。

确保所有连接点牢固且密封,以防止火灾蔓延。

4. 安全注意事项- 在施工过程中,必须遵循相关的安全操作规程和法规。

- 使用适当的个人防护装备,如手套、口罩和护目镜。

- 施工现场应保持整洁,防止火源积聚和意外发生。

- 在施工期间,禁止吸烟或进行其他可能引发火灾的活动。

5. 结论通过按照本防火隔离施工方案的步骤进行操作,可以有效地隔离电缆桥架,减少火灾发生的风险。

同时,确保在施工过程中遵守相关的安全规定,以保护施工人员和周围环境的安全。

电缆桥架安装和桥架内电缆敷设施工作业指导书

电缆桥架安装和桥架内电缆敷设施工作业指导书

电缆桥架安装和桥架内电缆敷设施工作业指导书编制人:审核人:审批人:编制日期:电缆桥架安装和桥架内电缆敷设施工作业指导书1 适用范围本作业指导书适用于一般工业与民用建筑内电缆桥架安装和桥架内电缆敷设施工。

2 作业准备2.1技术准备1施工图纸、设备产品合格证等技术资料齐全。

2施工前明确设计要求,熟悉现行规范、技术标准。

2.2现场准备1电缆桥架、电缆支架、槽钢、角钢及其附件等材料,按照设计图纸要求的规格、型号购进,桥架应平整,无扭曲、变形,镀锌层(涂抹层)无损伤,资料齐全,自检合格,向监理报验,报验合格后方可使用。

2电缆按设计图纸要求的规格、型号购进。

资料齐全,复检合格,向监理报验,报验合格后方可使用。

3电缆桥架安装、电缆敷设所用的工具器具齐全;计量器具经过校验合格。

4作业人员持证上岗,经过三级安全教育及技术交底。

2.3技术要求电缆桥架安装和桥架内电缆敷设施工应符合下列标准规范的要求《建筑工程施工质量验收统一标准》(GB50300);《建筑电气工程施工质量验收标准》(GB50303)。

3施工程序及工艺要求3.1施工程序施工程序为:施工准备、划线定位、固定件安装、桥架支撑架安装、桥架、托盘安装、桥架的接地保护、敷设电缆、电缆头制作。

3.2工艺流程施工准备技术准备技术交底记录物资准备划线定位材料合格证书设备设施准备检验报告及验作业条件准备收记录固定件安装桥架支撑件安装桥架、托盘安装桥架保护接地敷设电缆电缆头制作检查实验记不符合处置和再检查验收录验收不符合符合结束室内电缆桥架及电缆敷设施工工艺流程4技术要求4.1划线定位根据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑物如有坡度,电缆桥架应随其坡度)确定并标出支撑物的具体位置。

4.2固定件安装1螺栓安装:用冲击钻钻孔直径的误差不得超过±0.5~±0.3mm;深度误差不得超过+3mm;钻孔后应将孔内残存的碎屑清理干净。

光伏发电项目电缆敷设及接线施工方案

光伏发电项目电缆敷设及接线施工方案

XXX光伏工程电缆敷设及接线施工方案XXX施工工程部2020年10月须满足平安距离。

4)剥外护套:沿电缆所量的分芯长度处一般为700~850nlm处轴向切割,再由电缆顶端部,垂直向下切割到轴割处,剥除外护套,切口整齐。

5)剥铠装:将外护套断口留取30〜50mm铠装,用#0砂布砂平打光,用绑扎线将处理好的接地线用绑扎到铠装上,保存2nlm的焊点进行焊接,将焊点磨平打光,其余铠装锯断。

锯口平整,内护层完好。

6)剥内护层:在铠装断口处保存15-20mm的内护层,其余沿电缆轴向切割,在由顶端部垂直向下切割到轴割处,剥除内护套,切割时注意,应保证铜屏蔽的完好,一般顺电缆填充物切割,一边割,一边剥,至所剥除长度,剥除。

7)切除电缆填充物:将内护层切断处平行以外的填充物切除,注意不能伤及钢屏蔽及其它不该伤到的地方。

8)固定铠装绝缘管:将铠装至内护层一段,用清洗剂进行清洗,将铠装绝缘管套在铠装上,上端与电缆内护层切口对齐,下端与电缆外护套切口对齐,加热收缩,温度控制在110-150C之间。

9)焊铜屏蔽接地线:将另备的一根地线拆成三股,分相焊接在铜屏蔽上,接地线焊接高度,不超过以内护层切断处端口向铜屏蔽方向20mm,焊点用平铿,铿平,用#0砂布, 砂平打光。

10)剥铜屏蔽层:在电缆末端外护套切口处向上量180mm,用自粘性PVC带将铜屏蔽带缠紧,用刀沿铜屏蔽轴向切割下刀。

11)相色标记:分清半导层外的相色标记,并做好相色,可采用在外护套做记号的方法,用记号笔标明线芯A、B、C相,记号必须清楚。

12)剥半导体:保存铜屏蔽层以上10 mm的半导体层,其余用刀轴向切割,然后将专用剥皮刀,调到既好剥除又不伤及线芯绝缘层的位置,在轴向切割处夹好,向上拉,一次拉两条切口,用虎钳,在所拉切口线芯端口,将半导层拉剥口找出,由上至下将半导层剥除。

13)做半导层的应力锥:将半导层切割处向铜屏蔽方向进行切割坡度以45°角为益,并用0#砂布将其砂成锥形,其余两相同此法。

光伏电缆桥架敷设施工方案

光伏电缆桥架敷设施工方案

光伏电缆桥架敷设施工方案1. 引言光伏电缆桥架敷设是在光伏电站建设过程中非常重要的一项工作。

光伏电缆桥架的敷设质量直接关系到光伏电站运行的稳定性和安全性。

本文将介绍光伏电缆桥架敷设的施工方案,包括施工准备、施工工艺、安全措施等内容。

2. 施工准备在进行光伏电缆桥架敷设之前,需要进行一系列的施工准备工作:2.1 确定敷设路线根据光伏电站的布局设计,确定光伏电缆桥架敷设的路线。

要考虑电缆的走向、长度、数量等因素,合理规划敷设路线。

2.2 准备材料与设备准备光伏电缆桥架敷设所需的材料和设备,包括电缆桥架、螺栓、螺母、角铁、电缆等。

确保材料和设备的质量符合要求,并做好安全防护措施。

2.3 组织施工人员组织专业的施工人员进行光伏电缆桥架敷设施工,确保施工人员具备相关的资质证书和技能。

3. 施工工艺光伏电缆桥架敷设的工艺主要包括以下几个步骤:3.1 定位和标注根据敷设路线,在地面上进行定位和标注,确定桥架的位置。

使用测量工具,确保桥架的位置和间距符合设计要求。

3.2 安装主梁首先在标注好的位置上安装主梁,主梁的材料可以选用镀锌钢管或者镀锌钢板。

将主梁与地面牢固连接,并做好水平校验。

3.3 安装支撑梁根据设计要求和间距,在主梁上安装支撑梁。

支撑梁的材料通常为角铁,要确保支撑梁与主梁连接紧固可靠。

3.4 安装电缆桥架将电缆桥架安装在主梁和支撑梁上,使用螺栓和螺母进行固定。

桥架的安装要保持水平,避免过度拉伸或变形。

3.5 敷设电缆在桥架上敷设电缆,根据设计要求和电缆的类型进行布线。

要保持电缆的整齐、紧凑,避免过度弯曲和张力过大。

4. 安全措施在光伏电缆桥架敷设过程中,需要采取一系列的安全措施,确保施工人员和设备的安全:•佩戴安全帽、防护手套、安全鞋等个人防护用品。

•施工现场设置明显的警示标志,防止他人靠近施工区域。

•定期检查材料和设备的质量,避免出现安全隐患。

•严格执行施工规范和操作流程,确保施工质量和安全。

5. 施工验收完成光伏电缆桥架敷设后,进行施工验收。

光伏项目桥架电缆敷设施工方案参考范本

光伏项目桥架电缆敷设施工方案参考范本

40兆瓦光伏并网发电扶贫项目(二期10MW)建筑安装工程电缆敷设施工方案编制:审核:批准:编制日期:2018年03月 08日XXX电力技术有限公司涞源项目部目录1、编写依据2、工程概况3、施工工艺4、施工方法5、施工组织安排6、施工准备7、技术、质量、安全要求8、质量保证措施9、安全保证措施10、环保与文明施工一.编写依据1《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)2《电力建设火电工程施工工艺实施细则》(DJ-GY-19)3《电力建设安全工作规程》(DL5009.1-2002)4《电气装置安装工程质量检验及评定规程》(DL/T 5161.1~5161.17-2002)5英利涞源40兆瓦光伏并网发电扶贫项目(二期10MW)建筑安装工程的招标文件;6英利涞源40兆瓦光伏并网发电扶贫项目(二期10MW)建筑安装工程施工图纸二、工程概况本电缆敷设施工项目属于英利涞源40兆瓦光伏并网发电扶贫项目(二期10MW)建筑安装工程。

电缆敷设时,为了防止电缆承受过大的拉力和过度的弯曲,避免机械损伤,便于排列整齐,电缆敷设基本采用桥架方式与其它固定方式相结合。

本次电缆清册见下表:三、施工工艺1、施工工艺流程图四、施工方法1、将槽钢立柱、托臂、桥架等材料沿敷设线路依次放置,便于施工选用。

将槽钢立柱按图纸设计焊接支架通道上,直线段间距为2m,弯道处应适当增加立柱数量。

立柱焊接及托臂组装应牢固可靠,托臂组装应横平竖直;各托臂的同层横档应在同一水平面上,其高低差不应大于5mm。

在有坡度构筑物上安装的托臂,应有与建筑物相同的坡度。

桥架接地扁铁应固定于最上层桥架一侧,每1米固定一次,每6米与下方桥架联接一次。

2、将电缆盘支放在相应的井口或地表配电室处,电缆桥架每隔3-5米布置一个水平电缆放线滑轮,每个位置高低变化处布置一个电缆调高放线滑轮,每个弯道上固定一个电缆转弯放线滑轮装置,在直角转弯处放置一台电缆输送机。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光伏电站全站桥架、电缆敷设及防火措施作业指导书1工程概况
白沙滩泵站枢纽3MW分布式光伏发电项目的全站电缆线路施工项目
是由吉林省电力勘测设计院设计。

全站电缆敷设主要包括电力电缆、接地电缆、直流电缆及控制电缆四类,为了防止电缆承受过大的拉
力和过度的弯曲,避免机械损伤,便于排列整齐和固定,应敷设在
电缆支架上。

站区配电间的开关柜、控制柜(台)、保护屏、电缆沟及室外玻璃钢电缆桥架、变压器、逆变室等地方做好防火封堵措施。

由江苏华能电气工地负责施工光伏发电公用系统电气桥架安装、电
缆的敷设及防火封堵措施。

2编制依据
2.1吉林省电力勘测设计院设计施工图NA01561S-D0105-02
2.2《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)
2.3《电力建设火电工程施工工艺实施细则》(DJ-GY-19)
2.4《电力建设安全工作规程》(DL5009.1-2006)
2.5《电气装置安装工程质量检验及评定规程》(DL/T5161.1~5161.17-2006)
2.6“电缆防火阻燃措施设计和施工验收标准”(DLGJ154)
3工作量
白沙滩泵站枢纽3MW分布式光伏发电项目电缆桥架安装约50米,电缆总长约37千米。

桥架全部采用型钢电缆桥架,其余电缆全部采用直埋。

防火封堵有材料如下:柔性防火堵料(JDZ)、防火涂料及防火隔板等几类。

4参加作业人员的资格和要求
4.1凡参加作业人员必须经三级安全教育,并经考试合格。

4.2熟悉桥架安装工艺和电缆敷设的工艺要求、验收规范及质量标准。

4.3施工人员应熟知本作业指导书,必须参加技术交底活动,并做好记录。

5作业所需工器具
5.1切割机1台
5.2钢锯1把
5.3卷尺1把
5.4扳手2把
5.5电源盘1个5.6锉刀1把5.7圆头锤1把5.8水平尺1把5.9电锤1台5.10焊机1台5.11角磨机1台5.12汽车1台
5.13吊车1台
5.14叉车1台
5.15电缆盘起重架1个
5.16喷灯1个
5.17弯管机1台
5.18切割机1台
5.19焊机、焊钳、面罩1套
6作业前的准备和条件
6.1工器具配备齐全、性能良好。

6.2桥架的材料厚度、承载能力、镀锌技术质量指标、平直度、接地性能等均应符合设计、规范要求。

6.3现场预埋件符合设计,安装牢固。

6.4电缆沟等处的废料清理干净,盖板齐全。

电缆沟排水通畅。

6.5电缆敷设前必须由专工主持,由班组、相关专业技术人员参与进行图纸核对,确定敷设程序,拟定施工措施,组织人员,安排施工进度,然后按图施工。

6.6施工人员应熟悉本作业指导书,并进行技术交底和安全交底,电缆敷设清单及主要通道剖面图应齐全、准确。

所有电缆敷设必须按所开列电缆顺序进行敷设。

6.7敷设前应按设计和实际路径计算每根电缆的长度,合理安排每盘电缆,减少或避免电缆对接头。

6.8电缆敷设前,应对电缆沟、桥架通道进行全面清理,做到无杂物,无积水。

夹层内要保持足够的照明和良好的通风。

6.9所需的施工工器具应备齐,电缆敷设施工方法事先拟定好,可采用人工或机械或两者结合的方法。

6.10根据敷设电缆的需要,确定所需人员并合理安排,关键部位派
专人负责。

6.11电缆型号、规格应符合设计,电缆外观应无损伤,绝缘良好。

6kv及以上动力电缆应做预防性试验并合格。

6.12所敷设电缆的电缆通道已畅通,严禁在线路不通的情况下敷设
电缆。

7作业的程序、操作方法
7.1桥架安装程序:支吊架安装→横撑安装→托架安装→压板安装→接地→油漆
根据图纸标注的尺寸确定支吊架位置。

首先应确定所安装桥架路线
的首末端、转角处支吊架位置。

在首末端支吊架间弹墨线,确定中
间各支吊架位置。

支吊架间距应符合设计、规范要求。

有预埋件的,将支吊架先点焊在预埋件上,用水平尺逐一校正支吊架的水平度及
垂直度,然后用电焊将支吊架焊牢,焊接面不少于3个棱边。

无预
埋件处的支吊架用膨胀螺栓固定。

用电锤在事先确定的支吊架位置
上用ф20的钻头打孔,孔应垂直于固定面,在打孔处安装ф16的膨胀螺栓,将支吊架固定在膨胀螺栓上,用水平尺校正支吊架的垂直度,用扳手将螺母锁紧。

按照施工图的尺寸用卷尺精确量取各层间距及顶层至板顶的距离,
调节固定横撑的螺母,使各层间距、顶层至板顶的尺寸符合图纸尺寸。

用水平尺校正横撑的水平度,用扳手锁紧螺母。

安装托架前应检查托架的平直度、线性度等技术指标,合格后在地面进行预对接,调正接头尺寸及螺栓位置。

预对接完成后将托架放在横撑上正式安装,用连接板、螺栓将各节托架连接固定,校正其水平度及线性度后用扳手锁紧螺栓。

需非标段长度时用切割机或钢锯根据所用长度下料,切口应做打磨处理。

为避免现场切割,除采用2米长的标准件外,还可采用长度为300、600、900毫米等各种非标段。

阻燃段应按设计进行安装,不应随意改变阻燃段的位置。

托架连接完成后,槽型托架需安装固定压板,梯型托架需安装下压板,将固定压板或下压板放在托架压板螺栓孔处,压板压住托架,用固定螺栓固定压板。

阻燃段处应将两端的钢制桥架用扁钢连通,搭接长度为扁钢宽度的两倍,至少3个棱边焊接。

相关文档
最新文档
