施工平面布置图设置及要求
平面布置图的要求与布置
施工总平面图的设计步骤是：布置场外交通道路->布置仓库->布置加工厂和混凝土搅拌站->布置内部运输道路->布置临时房屋->布置临时水电管网和其他动力设施->绘制正式施工总平面图一、场外交通道路布置一般场地都有永久性道路，可提前修建为工程服务，但应恰当确定起点和进场位置，考虑转弯半径和坡度限制，以利于施工场地的利用。
当采用公路运输时，公路应参照加工厂、仓库的位置进行布置，与场外道路连接，符合标准要求。
当采用水路运输时，卸货码头不应少于两个，宽度不应小于 2.5m，江河距工地较近时，可在码头附近布置主要加工厂和仓库。
二、仓库的布置一般应接近使用地点，装卸时间长的仓库应远离路边。
1、当有铁路时，宜沿路布置周转库和中心库。
2、一般材料仓库应邻近公路和施工区，并应有适当的堆场。
3、水泥库和沙石堆场应布置在搅拌站附近。
砖、石和预制构件应布置在垂直运输设备工作范围内，靠近用料地点。
基础用块石堆场应离坑沿一定距离，以免压塌边坡。
钢筋、木材应布置在加工厂附近。
4、工具库应布置在加工区与施工区之间交通方便处，零星小件、专用工具库可分设于各施工区段。
5、车库、机械站应布置在现场人口处。
6、油料、氧气、电石库应设置在边沿、人少的安全处，易燃材料库要设置在拟建工程的下风向。
7、苗木假植地应靠近水源及道路旁。
三、加工厂和混凝土搅拌站的布置总的指导思想是应使材料和构件的货运量小，有关联的加工厂适当集中。
1、如果有足够的混凝土输送设备，混凝土搅拌站宣集中布置，或现场不设搅拌站使用商品混凝土；当混凝土输送设备短缺时，可分散步置在使用地点附近或起重机旁。
2、临时混凝土构件预制厂尽量利用建设单位的空地。
3、钢筋加工厂设在混凝土预制构件厂及主要施工对象附近；木材加工厂的原木、锯材堆场应靠铁路、公路或水路沿线；锯材、成材、粗细木工加工间和成品堆场要按工艺流程布置，应设在施工区的下风向边缘。
4、内部运输道路的布置。
施工总平面图布置
施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。
2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。
3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。
4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。
二、施工平面图布置依据：1、总平面图。
2、施工部署和主要施工方案。
3、总进度计划及资源需用量计划。
4、建筑红线、水源、电源位置。
5、施工现场安全防火标准。
三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。
主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。
四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。
2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。
3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。
施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。
临时用房详见《附表六临时用地表》。
4、水、电布置施工用水采用居民用水。
施工用电采用与当地供电部门协商，主电源引高压至IOKW变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。
5、通讯施工通讯均采用移动电话、对讲机等方式解决。
6、弃磴场及施工场地排水施工弃硝按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。
7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。
施工总平面图布置图及说明
施工总平面图布置图及说明1.编制原则1.1按施工总平面图设想进行现场布置。
1.2根据现场业主已有总电源线位置，接出电源线至现场安设的总配电箱、施工用电采用嵌装埋地电缆做为临时输电方式。
在现场业主给定的水源、电源接入点处安装水表和电表，并按施工现场平面布置现场加密敷设临时用水，用电管线。
1.3按本设计有计划地组织机械料具进场。
1.4项目部测量小组实施定位放线，埋设控制桩。
1.5组织土方专业队进场施工。
现场配足消防器具，确保消防安全。
1.6根据需要，配备通讯设施，连接天气预报广播通讯台，按时收听天气预报。
1.7现场施工布置和临时办公的布置，详总平面布置图。
1.8根据公司的CIS手册要求，所有现场管理严格按照公司的《现场管理手册》执行，保证现场井然有序，并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。
2.现场出入口及道路2.1现场设置大门，并且设置警卫室，所有人员凭出入证出入，无关人员禁止入内，门卫全天候值班；并特别加强夜间巡逻，防止偷盗现场材料，保护好现场物资；凡进出入现场的设备、材料需出示项目部所签放行条，保安进行登记。
2.2按照市文明工地的要求，对于重载车道，道路采用C20混凝土浇筑，道路混凝土厚20cm，下铺10cm道渣。
其余场地硬化处理,用C20砼浇筑100cm厚。
2.3进场后将立即开始对施工场区内的临时道路施工并与市政主干道连接，施工临时道路在路基压实后采用200厚C20混凝土浇筑，并按2％的坡度做好排水。
场区内除道路、绿化范围以外的其它区域全部采用100厚C15混凝土硬化。
现场车道路宽分别为4m、6m，均可满足消防通行需要。
200厚(100厚）C20素混凝土地面施工道路（硬化场地）构造示意图2.4本工程在临时设施、材料堆场、路边均设置排水篦子，场内排水由路面顺坡进入排水篦子，经沉淀处理后，统一汇入市政管道。
沿场内道路一侧设置宽400mm、深400mm的排水沟；根据排污口位置设置600mm×600mm×600mm的沉淀池，进行有组织排水，坡度0.2%，排至排污口。
施工现场平面布置图的安排要求

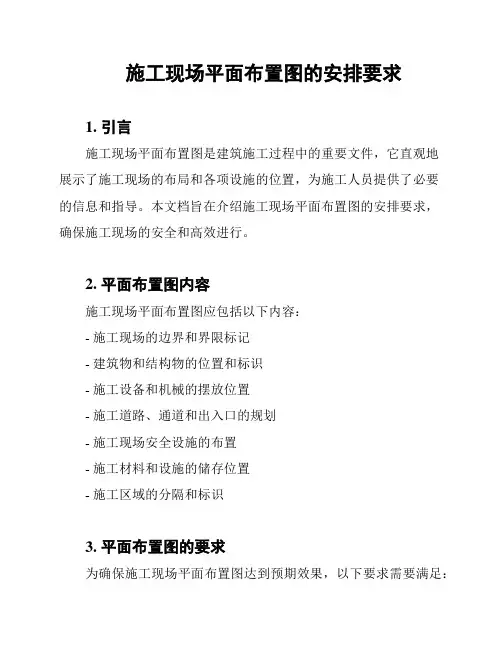

施工现场平面布置图的安排要求1. 引言施工现场平面布置图是建筑施工过程中的重要文件，它直观地展示了施工现场的布局和各项设施的位置，为施工人员提供了必要的信息和指导。
本文档旨在介绍施工现场平面布置图的安排要求，确保施工现场的安全和高效进行。
2. 平面布置图内容施工现场平面布置图应包括以下内容：- 施工现场的边界和界限标记- 建筑物和结构物的位置和标识- 施工设备和机械的摆放位置- 施工道路、通道和出入口的规划- 施工现场安全设施的布置- 施工材料和设施的储存位置- 施工区域的分隔和标识3. 平面布置图的要求为确保施工现场平面布置图达到预期效果，以下要求需要满足：- 精确性：平面布置图应准确地反映施工现场的实际情况，包括建筑物、设备和结构的位置、尺寸和方向等信息。
- 清晰性：平面布置图应具备清晰、易读的特点，方便施工人员理解和参考。
- 完整性：平面布置图应包含施工现场的全部信息，确保没有遗漏。
- 标识准确：建筑物、设备、道路和安全设施等都应有明确的标识，便于识别和定位。
- 布局合理：施工现场的布局应合理安排，确保施工过程中的安全、效率和协调性。
4. 编制和更新施工现场平面布置图的编制和更新应遵循以下步骤：- 收集施工现场的相关数据和信息，包括建筑设计图纸、设备安装图等。
- 使用计算机辅助设计软件（CAD）或其他合适的工具绘制平面布置图。
- 根据施工进展和变化及时更新平面布置图。
- 平面布置图的更新应经过相关部门或负责人员的审核和批准。
5. 附加说明- 平面布置图应与其他施工文件相互协调，确保施工过程的顺利进行。
- 平面布置图应定期进行检查和修订，以反映施工现场的最新情况。
以上是施工现场平面布置图的安排要求，希望能对施工项目相关人员提供帮助和指导。
施工现场平面布置
施工现场平面布置一、施工总体平面布置原则1.既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求,不能顾此失彼。
2.应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工道口交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。
3.施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地。
4.场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。
二、施工总平面布置图该工程施工占地较为宽松，但要通过合理的施工部署安排施工占地，施工生活区及施工现场。
视施工实际需要布置预留施工通道，以满足交通需要。
施工驻地外露土质部分，均作必要的硬化和绿化处理，加强文明施工。
本工程在施工占地内设置临建设施，作为施工的主营地，布置现场主要的临时生产、生活设施，施工人员宿舍，其它临时设施在各期围蔽范围内，利用空地因地制宜布置。
施工设施布置时，为满足环保的需要，在施工驻地设置垃圾池、废水沉淀池，确保工地卫生、出场车辆和废水排放满足环保卫生要求。
空压机房、备用发电机房等设置围蔽并采取消音措施，以减小噪音和尘土污染。
所有临时营地设施按国家和天津市有关消防安全法规配齐消防装置。
具体布置形式详见工程施工总平面图表4三、驻地临时设施本工程施工区位于西青区，为城市支路，为达到文明施工的要求，树立良好的施工形象，满足施工安全、城市美化和环境保护的要求，创建天津市文明施工工地，根据施工分期、分区程序，厂区外设置醒目的施工标识，并在门口设值班保卫室。
本工程施工工期较长，为保持各施工场地干净、整洁，施工驻地围蔽后，根据各自不同的功能，及时采用合适的材料进行适当硬化，或者植绿色植物进行绿化处理，同时建立流畅的临时排水设施，保持施工期内无积水、无坑洼，提高文明施工程度，并为工程按时完工提供可靠的保障。
四、施工临时设施布置1．施工道路在充分利用现有场地基础上，根据工程的需要在道路所在位置旁边进行适当的平整，加铺工程土进行适当的硬化，作为临时施工道路。
施工平面布置说明
施工平面布置说明施工总平面布置图说明一、施工平面布置原则施工总平面布置对施工进度和安全文明施工管理水平有直接关系。
为了保证现场施工的顺利进行，具体的施工平面布置原则如下：1.在满足施工条件的前提下，尽量节约施工用地；2.在满足施工需要和文明施工的前提下，尽可能减少临时设施投资；3.在保证场内交通畅通和材料堆设要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；4.在平面交通上，要尽量避免土建、安装专业施工相互干扰；5.符合施工现场卫生及安全技术要求和防火规范。
二、施工平面布置及说明平面布置考虑三分开原则，即生活区、生产区、加工区分开设置，互不干扰，确保安全生产、文明施工。
1.主要临设布置：生活区位置安排在西侧，办公区安排在北侧，加工区分成两块。
钢筋木料加工区安排在东侧方便吊运，管道加工区安排在南侧与管道堆放区相邻。
大门两侧各设一个门卫室。
2.主要机械设备布置：本工程施工机械必须合理布局以满足施工需要，安装位置应确保安拆方便、材料装卸方便且运距较短、材料堆场易于设置，周边无交通妨碍和安全危害。
3.堆场及加工场地：本工程堆场主要用于钢筋、架料、砌体、水泥、砂子堆放，加工场地及库房主要为安装工程、装饰工程设置。
4.施工用电、用水：4.1 施工现场用电计算：序号名称数量(台) 功率1 混凝土搅拌机 3 7.5KW×32 木工机械 2 3.0KW×23 振捣棒 8 1.5KW×84 其它 8 60KW5 电焊机 3 10KVA×36 电渣焊机 15 40KVA×37 室内外照明 7 15KVA施工用电采用三相五线制（TN－S系统），在电源引入处设置总配电箱，并进行重复接地，接地电阻不大于4欧姆。
临时用电系统采用三级保护（过电流保护、两级漏电保护）。
所有移动电器及人工操作机械设备末端保护装置漏电断开时间均不大于0.1S，漏电电流不大于30mA。
本工程施工现场在用电高峰期，为避免负荷不足的情况，建议将钢筋焊接安排在晚上进行，以错开用电高峰。
施工平面布置图及布置说明
施工平面布置图及布置说明1.1施工现场平面布置原则根据本工程招标文件规定，并针对本工程实际现场施工及进度要求进行相应的施工平面布置，场地较小，对施工场地合理布置，具体原则是：1、首先要保证施工区与一期住宅区及北边天骄超市的完全隔开，人流车流完全隔离，保证互不干扰，新增设临时建筑和材料堆放场地，要不影响今后施工，根据各施工阶段情况，合理布置施工道路，保证材料运输道路通畅，施工方便。
2、充分利用甲方在天骄超市侧已修建的三层楼房，不足部分就地解决。
3、根据不同施工阶段重点，各阶段总平面布置作适当调整，使其与各时期的施工重点相适应。
4、中小型机械的布置要处于安全环境中，要避开高空物体打击的范围。
5、材料堆放尽量设在垂直运输机械覆盖的范围内，以减少发生二次搬运。
6、临电电源、电线敷设避开人员流量大的楼梯及安全出口，以及容易被坠落物打击的范围，电线尽量采用暗敷方式。
1.2现场施工总平面布置1.2.1现场施工布置和临时办公的布置尽可能地利用已建的临时设施，不足部分按其使用要求适当补充，总平面布置图见附图。
根据公司的CIS手册要求，所有现场管理严格按照公司的《现场管理手册》执行，保证现场井然有序，并采用隔断、油漆画线、标志板等方式表示不同区域的使用功能。
1、临时办公室：利用基地北侧前期已建的的三层圆弧建筑的二、三层作为现场临时办公室，业主办公室、会议室，监理办公室设于二层，总承包方办公室布置于三层。
总承包方办公室包括项目经理室、技术总负责人室、安装项目经理部、财务组、项目和约组、技术组、机电安装组、质量管理组、安全管理组、施工管理组。
2、工人住宿：利用基地北侧前期已建的的三层条形建筑的二、三层做职工宿舍。
一层部分设职工食堂。
1.2.2现场出入口及道路根据施工现场现有布置的情况，在正对现有河北大道侧布置了大门，并且设置警卫室，是材料以及人员的主要入口。
按照文明工地的要求，对于重载车道，道路采用C20混凝土建筑，铺设©14@200钢筋网，道路混凝土厚20cm，下铺10cm道渣。
施工现场平面布置
施工现场平面布置施工现场平面布置图施工现场平面布置图见附图及说明1.本工程冷却塔平面布置按批准的施工组织设计布置总图进行控制。
2.冷却塔现场施工平面布置与烟囱现场施工平面布置尽量协调统一，充分利用现有的施工场地。
3.现场只布置必需的设施和堆场，生活、办公设施统一根据业主安排。
4.井架吊桥应尽量靠近材料堆场，运输路程要短。
5.防护架的搭设应根据施工现场的实际情况布置，主要集中在井架附近范围。
6.在冷却塔施工区域边缘，应拉安全网封闭，划定危险区域，防止无关人员进入危险区而发生以外事故。
7.根据现场条件，待场地平整后分别在冷却塔四周自建4M 宽的环形施工便道，并保证车辆有足够的回转半径。
生活、生产临建施工现场设置及部分生产生活临建，详见施工总平面布置图。
临时用水1.本工程用水由建设单位提供的城市水网引入。
2.施工现场的用水为沿现场设置Φ50 自来水管，设1 根Φ50 自来水管引向冷却塔，并在冷却塔外侧井架位置垂直引上，作为筒身施工用水及消防用水。
3.施工现场临时用水布置见附图。
现场施工临时用电1.在本工程由建设单位提供的电源配电站，容量为200KW，额定电压220／380V 三相四线制低压电力系统。
在配电站处作一次重复接地，接地电阻不大于4Ω，与二次自然接地联接，构成三相五线制，供本工程施工现场临时用电。
2.施工现场的配电箱分别设置，即三级配电，按规定搞三相五线制覆盖整个施工现场，为防止触漏电，必须采用二级保护装置。
3.在配电站处设配电值班室，从总线处分3 条支路，分别引到冷却塔、搅拌站和生活办公区，用电缆附穿钢管埋地至各分电箱位置，电缆埋设深度为0．6m。
4.现场用电由专人负责，用电系统为TN 一S 形式，从配电站的中线引出两路零线，即工作零线（N 线）和保护零线（PE 线）。
5.各支路电箱必须重复接地。
用电设备金属外壳要接保护零线。
漏电保护器应灵敏可靠。
垂直运输计划1.本工程因基础部份砼方量较大，为此根据需要可考虑使用泵车输送，以确保工程质量和工程进度。
施工总平面图布置图及说明
1 施工总平面图布置图及说明1.1布置依据1、招标文件的有关要求；2、现场红线、临界线、水电源位置，以及现场勘察结果；3、总平面图、基础平面图；4、消防法规的要求；5、安全文明施工及环境保护的相关规定。
1.2布置要求1.2.1现场围挡1、工程施工现场周边设置连续、密闭的围挡。
2、围挡高度2.0米。
采用砖砌、留垛、设变形缝。
3、围挡的宣传策划统一制定要求或设计。
4、项目现场内各分别设置围挡实行封闭管理，围挡高度不得低于1.8米。
5、施工作业区、材料堆放区与生活办公区间应相互分开。
隔离措施应采用铁栅栏，高度不得低于1.8米，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。
1.2.2施工入口形象1、入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。
2、标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm×900mm，可选用钢管和角钢支撑，或镶嵌于墙体内。
标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。
3、大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。
4、入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。
并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。
5、入口处应设立安全帽存放区，确保每个进入地盘的人员（包括访客）都必须戴上安全帽。
1.2.3作业场地和施工道路1、现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。
工地内的施工道路、作业场地（钢筋、木制作和砼搅拌站）应满足以下要求：（1）主要施工干道还应铺设150厚以上的C20混凝土路面；优先考虑提前进行永久道路施工，完成路基作为施工行车道路。
（2）施工人员通道应铺设50厚以上的碎石（或卵石、石渣、砂子等材料）路面。
施工总平面布置图及说明
施工总平面布置图及说明第一节施工平面布置依据及原则1、施工总平面布置依据①总平面图、基础平面图、各层平面图及立面图。
②施工部署和主要施工方案。
③总进度计划及资源需用量计划。
④业主给定的施工用地范围、水源、电源位置。
⑤施工现场安全防火标准。
⑥招标文件。
2、施工总平面布置原则施工总平面布置上坚持阶段性、适用性、灵活性。
①施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜的进行规划安排，作到合理可行。
②根据各施工阶段情况，合理布置施工道路，施工道路尽量贯通，以保证材料运输道路通畅，施工方便；明确划分施工区域和材料堆放、加工场地，不准影响施工。
③符合施工流程要求，减少对各专项工程和专业工种等方面的干扰。
④根据施工总体安排的需要，充分利用规划用地，施工临时用地以满足施工、生产和现场办公需要。
⑤科学合理布置施工临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划为依据进行阶段性调整，为各专业分包提供服务场地，最大限度地减小临时设施占地对其他分项工程的影响，做到投入最低，收效最大，经济适用。
⑥根据交叉施工原则，进行分阶段布置。
同时，现场机械将根据本工程建筑结构特点进行布置，以满足整个现场和整个施工过程的需要。
⑦除按照方案和计划进行布设和调整外，将无条件服从建设单位对总体施工安排，一旦必要，将随时按照建设单位要求对施工区域内临时设施进行相应调整，优先保证施工需要。
⑧施工现场的临时设施的搭建不得损坏测量控制网以及其他需要保护的警示标志，且不影响测量的通视条件。
⑨本工程施工时需建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“晴雨畅通无阻”的效果。
⑩充分考虑市容与环境保护，且满足安全消防，劳动保护的要求，尽全力减少扰民，尽量不占用施工场地，便于施工。
做到设施布置经济、合理、实用、安全。
3、平面管理体系由一名项目生产副经理负责总平面管理。
施工现场平面布置
施工现场平面布置由于施工场地狭小，周围建筑物及各种管线距离较近，为确保本工程施工的顺利进行，避免对临近建筑物、各种管线产生影响和干扰，必须要合理布置施工现场，而且要有科学严密的管理措施，强化精细化管理。
一、施工总平面图布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。
2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。
3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度，尽快投入使用。
4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。
5、设备和材料场地平面布置按照主体与装饰交叉施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。
二、施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。
2、施工部署和主要分项工程的施工方案。
3、总进度计划及资源需用量计划。
4、建筑红线、水源、电源位置。
5、施工现场安全防火标准。
6、安全文明施工及环境保护要求。
三、施工现场平面布置任务1、基础阶段现场平面布置（1）设置围墙及大门，十牌一图与标识、标志、CI形象等；（2）搭设库房、食堂、厕所、浴室、以及办公及休息场所；钢筋、模板加工车间、材料堆放场地；（3）接通临时水源；（4）接通临时电源，网络及电话线路；（5）塔吊、小型施工机具安装；2、主体阶段施工平面布置本阶段是工程的关键阶段，施工任务重，现场材料、机具用量大，并处于施工高峰期，本阶段布置的主要任务有：（1）模板、钢管、扣件等周转材料堆场的布置；（2）安装施工电梯；（3）填充墙开始后，砂堆场、砂浆搅拌站、砖砌块堆场的布置；（4）临时水、电固定并延伸到工作面。
3、装饰阶段施工现场平面布置塔吊及钢筋加工机械拆除，保留施工电梯、五金库房，钢筋加工车间作为装饰材料堆放的库房，钢管、扣件及模板等周转材料陆续退场，室外空地逐渐腾出，室外工程逐步展开。
施工总平面布置原则及要求
施工总平面图施工总平面图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.一、施工总平面图设计的内容（一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二)一切为全工地施工服务的临时设施的布置位置，包括:(1）施工用地范围，施工用的各种道路；（2）加工厂、制备站及有关机械的位置；（3）各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4）行政管理房、宿舍、文化生活福利建筑等;（5)水源、电源、变压器位置,临时给排水管线和供电、动力设施;(6)机械站、车库位置;（7)一切安全、消防设施位置。
（三）永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变.在这种情况下,应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。
二、施工总平面图设计的原则（1)尽量减少施工用地，少占农田，使平面布置紧凑合理。
(2)合理组织运输，减少运输费用,保证运输方便通畅。
(3）施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
(4）充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用。
（5)各种生产生活设施应便于工人的生产生活.（6)满足安全防火、劳动保护的要求。
三、施工总平面图设计的依据（1）各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
（2)建设地区的自然条件和技术经济条件。
（3）建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
施工平面布置图设置及要求
施工现场平面布置一、施工总平面布置图绘制方法及要求1、分阶段进行绘制以房屋建筑总承包工程为例，建议分以下阶段进行布置：（1）基坑土方开挖及支护阶段—-本阶段生产区应绘制基坑边线、基坑坡道，基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等.（2）地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。
（3)上部结构施工阶段——本阶段生产区地下室外边线可画成虚线，加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。
（4）装饰及安装施工阶段—-本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等. (5）室外工程施工阶段——本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上。
2、塔吊的布置塔吊的平面位置，主要取决于建筑物的平面形状和四周场地条件。
一般布置在建筑物边，高层必须考虑附墙加固，离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算(最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接;塔吊布置还应考虑拆卸方便。
3、布置运输道路（1）尽可能利用原有道路；(2）满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状,或者设置回车场;（3）运输通道尽量能由市政道路通至主要加工场及施工电梯处。
4、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置.5、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围，并且不能影响运输通道。
二、施工总平面布置的原则1、在满足施工要求的前提下，少占地，不挤占交通道路。
施工总平面、现场临时设施布置
施工总平面、现场临时设施布置一、施工现场平面布置原则1、要满足施工需要，方便施工管理，确保施工质量、安全、进度和环保的要求。
2、在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地的规划，将对交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。
3、处理好交通线路与临时道路的关系，保证该地区交通运行通畅，避免拥挤和堵车现象发生。
4、场地布置遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。
二、施工总平面图布置图1、现场临时设施布置情况施工现场各种临时设施分别布置在施工现场内，现场主要设置办公区；大型工具堆放区、加工区；材料堆放区；搅拌站以及水泥库等设施。
3、办公区办公区设置项目经理办公室、项目部办公室等。
4、周转材料堆场5、生活居住区生活区设食堂，内配冰柜、蒸箱、炉灶等设施。
炉灶采用燃气炉灶，满足施工人员用餐。
6、施工主要机具、设备布置方案按总体部署及施工进度的要求，购置和配备必须的施工机械，解决施工中运输加工任务。
7、施工现场临时用电方案根据建设单位提供的电源及水源，于现场一侧设立配电间，按平面布置，将平面与立面施工用电分开布置。
生活区分办公照明和宿舍照明用电，生产区用电分两路，一路为机械用电，一路为现场施工照明。
8、施工现场临时用水方案根据建设单位提供的施工用水，为满足各施工段、生活区的使用，进行了平面分点布置。
配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。
现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。
9、施工现场临时排水方案施工区域排水：本工程各施工阶段的施工排水都统一安排，一次性投资，在每个建筑单体的四周都设置排水沟，在临时施工道路的两侧设置排水明沟及窨井，污水经沉淀后排入下水道。
10、施工现场临时消防方案消防设施的配置和布置的合理与否，是关系到每个施工阶段的防火安全问题，因此必须经过周密合理的考虑。
施工总平面图布置要求
施工总平面布置要求现场围挡要求3.2.1 现场围挡应做到坚固、稳定、整洁、美观，材料应选用砌体、彩钢板等硬质材料，不应采用彩条布、竹笆、粘土实心砖等。
市政道路工程还应设置红灯示警。
3.2.2 在深基坑影响范围内、人员流动较密集区域的围挡宜选用彩钢板。
3.2.3 施工区、生活区围墙在市区一般不低于2.5m，其他地方一般不低于1.8m。
3.2.4 彩钢板围挡高度不宜超过2.5m，立柱间距不宜大于3.6m，围挡应进行抗风计算。
3.2.5 砌体围挡及基础应进行设计计算，符合国家标准规范规定。
砌体不宜采用空斗墙砌筑方式，厚度不宜小于200mm。
砌体围挡应设置混凝土壁柱，壁柱间距应按设计要求进行设置且不应大于5.0m。
墙体与壁柱之间应设置2Φ6@500的拉结筋。
3.2.6 围挡使用单位应定期进行检查，当出现开裂、沉降、倾斜等险情时，应立即采取相应加固措施。
3.2.7 不应在彩钢板等轻质围挡或紧靠围挡架设广告或宣传标牌。
如确需架设的，受力体系应当独立，并经设计计算。
——《浙江省建筑施工安全标准化管理规定》封闭管理3.3.1 施工现场必须实行封闭管理，设置进出口大门，制定门卫制度。
门卫值班室应设在进出大门一侧，配备一定数量的安全帽，严格执行外来人员进场登记制度。
3.3.2 门头（门柱）应有企业的“形象标志”。
大门宜采用硬质材料，力求美观、大方并能上锁。
3.3.3 进入施工现场所有工作人员必须佩带工作卡——《浙江省建筑施工安全标准化管理规定》1、施工现场进出口应设置大门，并应设置门卫值班室2、施工现场出入口应标有企业名称或标识，并应设置车辆冲洗设施——JGJ59-2011材料堆场管理3.5.1 建筑材料、构件、料具必须按施工现场总平面布置图堆放，布置合理。
3.5.2 建筑材料、构配件及其他料具等必须做到安全、整齐堆放(存放)，不得超高。
堆料应分门别类，悬挂标牌。
标牌应统一制作，标明名称、品种、规格数量以及检验状态等。
施工平面布置图设置及要求
施工现场平面布置一、施工总平面布置图绘制方法及要求1、分阶段进行绘制以房屋建筑总承包工程为例，建议分以下阶段进行布置：（1）基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道，基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等。
（2）地下室施工阶段——本阶段生产区应绘制基坑边线，并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。
（3）上部结构施工阶段——本阶段生产区地下室外边线可画成虚线，加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。
（4）装饰及安装施工阶段——本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等。
（5）室外工程施工阶段——本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上。
2、塔吊的布置塔吊的平面位置，主要取决于建筑物的平面形状和四周场地条件。
一般布置在建筑物边，高层必须考虑附墙加固，离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装，选用的塔吊应进行起吊能力验算（最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便。
3、布置运输道路（1）尽可能利用原有道路；（2）满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状，或者设置回车场；（3）运输通道尽量能由市政道路通至主要加工场及施工电梯处。
4、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置。
5、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围，并且不能影响运输通道。
二、施工总平面布置的原则1、在满足施工要求的前提下，少占地，不挤占交通道路。
施工总平面图布置要求
施工总平面布置要求现场围挡要求3。
2.1 现场围挡应做到坚固、稳定、整洁、美观,材料应选用砌体、彩钢板等硬质材料，不应采用彩条布、竹笆、粘土实心砖等。
市政道路工程还应设置红灯示警。
3。
2.2 在深基坑影响范围内、人员流动较密集区域的围挡宜选用彩钢板.3。
2.3 施工区、生活区围墙在市区一般不低于2。
5m，其他地方一般不低于1.8m.3。
2。
4 彩钢板围挡高度不宜超过2。
5m，立柱间距不宜大于3。
6m,围挡应进行抗风计算。
3.2.5 砌体围挡及基础应进行设计计算，符合国家标准规范规定.砌体不宜采用空斗墙砌筑方式，厚度不宜小于200mm.砌体围挡应设置混凝土壁柱，壁柱间距应按设计要求进行设置且不应大于5。
0m。
墙体与壁柱之间应设置2Φ6＠500的拉结筋。
3.2.6 围挡使用单位应定期进行检查，当出现开裂、沉降、倾斜等险情时，应立即采取相应加固措施。
3。
2.7 不应在彩钢板等轻质围挡或紧靠围挡架设广告或宣传标牌。
如确需架设的，受力体系应当独立，并经设计计算。
——《浙江省建筑施工安全标准化管理规定》封闭管理3。
3.1 施工现场必须实行封闭管理，设置进出口大门，制定门卫制度.门卫值班室应设在进出大门一侧，配备一定数量的安全帽，严格执行外来人员进场登记制度。
3.3。
2 门头（门柱）应有企业的“形象标志”。
大门宜采用硬质材料，力求美观、大方并能上锁。
3。
3.3 进入施工现场所有工作人员必须佩带工作卡—-《浙江省建筑施工安全标准化管理规定》1、施工现场进出口应设置大门,并应设置门卫值班室2、施工现场出入口应标有企业名称或标识,并应设置车辆冲洗设施-—JGJ59—2011材料堆场管理3。
5。
1 建筑材料、构件、料具必须按施工现场总平面布置图堆放，布置合理。
3.5。
2 建筑材料、构配件及其他料具等必须做到安全、整齐堆放（存放）,不得超高。
堆料应分门别类，悬挂标牌。
标牌应统一制作，标明名称、品种、规格数量以及检验状态等.3。
施工总平面图布置
施工总平面图布置一、布置原则施工平面布置应严格控制在建筑红线之内。
平面布置要紧凑合理。
尽量利用原有建筑物或构筑物。
合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。
各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
临时水电应就近铺设。
在平面交通上，要尽量避免各专业施工相互干扰。
符合施工现场卫生及安全技术要求和防火规范。
现场布置有利于各子项目施工作业。
考虑施工场地状况及场地主要出入口交通状况。
结合拟采用的施工方案及施工顺序。
满足半成品、原材料、周转材料堆放需要。
满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
各种施工机械既满足各工作面作业需要又便于安装、拆卸。
实施严格的安全及施工标准，争创安全文明工地。
二、布置内容拟建的建筑物或构筑物，以及周围的重要设施。
施工用的机械设备固定位置。
施工运输道路。
临时水源、电源位置及铺设线路。
施工用生产性、生活性设施（仓库、加工车间、办公区域、职工生活用房等）。
三、施工总平面图说明：1、施工平面管理由项目负责人负责，由工长及材料部门组织实施，严格按照平面图规划位置管理。
2、现场主要入口处设置出入制度、场容管理条例、工程简介、安全管理制度等。
3、施工设备、材料按施工进度计划分批进场，凡进入现场的设备、材料必须按平面布置图指定的位置堆放整齐，做好标识工作，不得任意卸置。
4、各施工队伍要遵守统一的平面管理，施工忙而不乱。
5、现场配置门卫，加强现场材料、物资等的保卫工作和维护正常的施工秩序。
6、现场切实做到工完场清，减少材料浪费，并定期检查。
7、现场的施工垃圾要采取层层清理，集中堆放，专人管理，统一搬运，保持现场干净整洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工现场平面布置
一、施工总平面布置图绘制方法及要求
1、分阶段进行绘制
以房屋建筑总承包工程为例，建议分以下阶段进行布置：
（1）基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,
基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等。
(2）地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。
（3）上部结构施工阶段—-本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。
（4）装饰及安装施工阶段-—本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等。
（5）室外工程施工阶段-—本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上.
2、塔吊的布置
塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件。
一般布置在建筑物边，高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算（最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.
3、布置运输道路
（1）尽可能利用原有道路；
(2)满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状，或者设置回车场;
(3）运输通道尽量能由市政道路通至主要加工场及施工电梯处。
4、布置施工电梯、混凝土输送泵等机械
施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置。
5、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.
二、施工总平面布置的原则
1、在满足施工要求的前提下，少占地，不挤占交通道路。
2、主要施工机械设备的布置满足施工需求.
3、最大限度的压缩场内运输距离，尽可能避免二次搬运。
4、在满足施工需要的前提下，临时工程越小越好,以降低临时工程费。
5、充分考虑劳动保护,环境保护，技术安全，消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
三、施工总平面布置的依据
1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。
3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格.
6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188—2009。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。
四、施工总平面布置内容
1、绘制拟建建筑物（构筑物)、确定施工现场区域.
2、设置围墙、出入口，引入场外交通道路；对施工现场区域按现场办公区、临时生活区、现场生产区进行划分。
3、现场生产区布置（施工阶段不同布置要求会有所不同，以下以上部结构施工为例):
（1）主要机械设备的布置（先考虑塔吊布置，然后考虑施工电梯布置，其他机械如砼泵可在布置内部运输道路后进行布置).
（2）布置内部运输道路。
（3）布置加工场、搅拌站（先考虑钢筋加工场)。
（4）布置生产区临时设施（仓库、钢筋棚、木工棚、门卫室、蓄水池、洗车池等)。
(5)材料、加工半成品、构件的堆场。
4、现场办公区及临时生活区布置。
—-现场场地狭小，现场办公区及临时生活区另租场搭设或甲方另指定位置搭设的，另附平面布置图。
5、布置临时水电管网、排水系统等。
6、必要的图例、说明及标注、指北针等。
五、1、划分施工区域、办公区、生活区
设置隔离围墙、相互独立,但交通方面。
如果因场条件限制,进入办公区须经过施工区时，必须设安全防护通道.
2、确定施工主干道和分支施工道路
主干道一般5～6m宽,由施工场地大门至主施工场地，分支施工道路3~4m宽，应沿拟建单位工程周边环通.
3、确定办公区的临时设施布置
根据各方管理人员岗位设置和人员配备，计划好办公室的搭设数置和平面布置位置,配套供水、供电、卫生、排污等设施。
4、确定生活区临时设施布置
根据总劳动力动态计划,设计生活区的宿舍、食堂、浴室、厕所、洗衣水池等设施，配套供水、供电、卫生、排污等设施。
5、确定施工区主要临时设施布置
考虑材料库、工具房、机修间、配电间、钢筋加工间、安装管道加工间等的临时设施布置。
6、确定主要施工场地
施工用的场地要尽量靠近工程施工现场，钢筋加工场、安装管道加工场等要考虑材料加工时半成品或成品的堆放,要考虑运输车辆的进出方便。
7、确定主要材料堆场
尽量靠近加工车间或施工用料现场，要考虑运输车辆的进出方便.
8、确定大型设备的布置位置
塔吊、施工电梯等布置要考虑安装位置便于材料运输,便于设备的安装与拆除，避免相互干扰，避免周边的影响。
9、确定临时用电主配电间和配电箱的布置
施工临时用电至少三配电，考虑缩短供电经路架设总路程,可以在适当位置布置分配电间，配电间下设两级配电箱和三级配电箱。
大型设备用电要单独设立供电线路。
两级配电箱和三级配电箱要尽量靠近用电现场.
10、确定供水线路和供水点的布置（包括高层建的消防用水)
施工区的用水点每个单工程四周要均匀布置，高层建筑要有专用高压水泵将水送对施工用水楼层，沿建筑物的高度设置D100的消防供水管，每层配消防箱. 11、确定排水和排污系统的布置
现场的雨水排放要有组织，用水紧缺地区，要考虑雨水、污水回收利用，设计雨水、污水沉淀回收再利用设备和沉淀后的排放系统。
12、绘图要按比例布置各种临时设施、施工设备和材料堆场；
13、三个区域既要有明显隔离，连通三个区域的道路又要安全、方便。
14、大型设备的布置要考虑安装、拆卸方便,还要考虑使用方便，要详细阅读和分析单位工程的建筑与结构图纸。
15、施工区临时工棚要充分考虑有足够的可操作的空间，材料进出的方便。
16、道路的设计要充分考虑材料运输车辆的行走和回转场所.
17、材料堆放区要便于运输车辆的回转.
18、办公区的充分考虑施工管理人员的分工特性分配办公室，要考虑提供给业主、监理单位和各专业分包施工队伍的办公场所。
19、生活区要考虑劳动力高峰期的最大可能居住人数来设计宿舍、食堂、浴室、厕所的规模。
20、要考虑劳动生产人员交通工具的停放点，必要时提供充电设施.。
