接触网的支柱类型
接触网支柱的选用
外形尺寸较大袁柱底尺寸一般为 600mm伊400mm耀1800mm伊1000 mm袁 占用空间多袁在桥上安装时有一定限制袁不宜用于高架桥遥 由于杆件 多袁下料尧放样尧焊接尧防腐等制造工艺比较复杂袁但其结构性能优良袁 材料布置合理袁在各种支柱中重量最轻曰铁塔的容量跨度范围也很大袁 任何受力情况均可使用袁尤其适用在大跨度软尧硬横跨中曰造价较低遥 格构式角钢铁塔虽然在使用功能上完全能够满足要求袁但其美观性稍 差袁与城市环境的美化要求有差距袁在线路上基本不采用袁但在对外观 要求不高的停车场尧车辆段仍不失为一种经济的方案遥
支柱的重量遥 截面尺寸较小袁结构简单袁采用压力机加工成形袁埋弧自
动焊接袁制造较复杂遥 不利于零件标准化袁安装维修不方便遥 多棱形钢
管柱抗弯及抗扭强度和刚度较大袁一般不需检验其抗扭强度袁受力基
本无方向性袁容量也较大遥 锥形多棱钢管柱现主要用于大城市输电线
路杆和路灯杆遥
圆援缘 环形截面钢管柱
环形截面钢管柱有两种型式袁即变截面的锥形钢管柱和等径钢管
1 接触网支柱的分类
接触网支柱按其功能可分为中间柱尧转换柱尧锚柱尧道岔柱和中心 柱曰按材料可分为混凝土支柱尧钢支柱和钢管混凝土支柱曰按结构形状 又可分为锥形或等径环形截面钢管柱尧 多棱形钢管柱尧H 形钢柱和由 角钢尧钢管尧槽钢或 H 形钢组成的格构柱等遥
2 各类型支柱的特点
圆援员 环形等径预应力混凝土支柱
猿 接触网支柱的应用概况
目前袁国内外铁路中袁接触网支柱的常用型式主要有等径钢管柱尧 锥形钢管柱尧匀 形钢柱尧 格构式角钢铁塔和环形等径预应力混凝土支 柱遥依据不同国情袁接触网支柱应用型式也不尽相同遥英国尧法国尧德国 普遍采用 H 形钢柱和环形截面钢管柱袁 车场内软横跨结构则多采用 格构式角钢铁塔作为支柱曰日本主要以环形等径预应力混凝土支柱和 格构式角钢铁塔为主袁也有少量钢管柱和 匀 形钢柱遥 国内客货混线均 采用环形等径预应力混凝土支柱袁 软横跨支柱则采用格构式角钢铁 塔袁客运专线采用了 H 型钢柱遥
3-3-接触网关键设备材料技术要求
一次弯曲，然后再回到最初始状态，这为第二次弯曲；再按相反方向弯曲成 90°，这为第三 次弯曲，然后再回到最初始状态，这为第四次弯曲。这样至少做 8 次而未发现断裂迹象。 2.软化：试件加热到 300℃±5℃保温 2 小时后自然冷却。 3.振动试验的试样长 6m，振幅 35mm，频率 3Hz～5Hz，并施加额定张力。试验后试样应无 断裂。 4.轴向疲劳试验：经受振动试验后长度为 6m 的试样，在表一规定的额度张力条件下，经受 张力幅为 30%额度工作张力、频率 1Hz～3Hz、5×105 次的轴向疲劳试验（波形为正弦波）后， 从中截取三个标准试样，测其拉断力（未软化） ，其任一值应不小于规定值的 95%。 5.载流量的测试条件为：环境温度 40℃，风速 0.5m/s，日照强度 1000W/m2。
5.5 铜合金接触线化学主要成分（ %） ：
铜合金类别 铜银合金 ω（Cu） 99.99 ω（Sn） -其他杂质总和≤ 0.03
5.6 铜合金接触线在制造长度内不允许有焊接接头。 6.铜镁合金承力索 6.1 主要技术性能和规格 6.1.1 导线类型及张力
线 别 导 线 线 型 额定张力 15（20）kN 15kN 15kN 15kN JTM-150 铜镁合金硬绞线 承力索 JTM-120 铜镁合金硬绞线 JTM-95 铜镁合金硬绞线 JTMH -70 铜镁合金硬绞线
接触网支柱
1.中间柱 在中间柱上，只安装一个腕臂，悬吊一支接触悬挂，并把
承力索和接触线定位在所要求的位置上，这种支持装置称为中 间柱支持装置。
中间柱支持装置是用量最大的支持结构形式。在线路的直
线区段，支柱一般立于线路的同一侧，但是接触线需要按之字 形布置，其拉出值一般在支柱点处要变换方向，所以定位为一 正一反。
（2）钢柱
➢矩形格构钢柱
矩
➢等径圆钢柱
形
格
➢H型钢柱
构
钢
柱
圆钢支柱
Ｈ形钢柱
H型钢柱
我国一般用角钢 优点： 重量轻、容量大 耐碰撞，运输及安装方便 缺点： 用钢量大，造价高 耐腐蚀性能差，需定期进行除锈、涂漆防腐，且维 修不便
G 50 9 .5
钢支柱型号
G——格构式钢柱 50——垂直线路方向的支柱容量（kN·m） 9.5——钢柱的高度（m）
G 250 48 15
250——垂直线路方向的支柱容量（kN·m） 48——顺线路方向的支柱容量（kN·m） 15——支柱高度（m）
课堂作业
说出下面几个支柱型号的含义
H 78 8.7 3
H 170250 123.5
G 70
G150400
10
13
2.支柱按用途分类
中间柱 锚柱 中心柱 中心柱 定位柱 软横跨柱 硬横梁柱
3.转换柱 位于锚段关节处两锚柱之间，它悬吊两支接触悬挂，其中
一支为工作支，另一支为非工作支。工作支的接触线与受电弓 接触，非工作支的接触线抬高，不与受电弓接触，通过转换柱 拉向锚柱下锚。
4.中心柱 在四跨锚段关节的两转换柱之间的支柱称为中心柱，同时
承受两工作支接触悬挂的重力和水平力，并使两工作支在此定 位处呈水平（等高）状，且线间的距离符合要求，两支接触悬 挂在中心柱两侧均经转换支柱向锚支柱下锚。
接触网支柱基础
接触网支柱基础简介接触网是铁路电气化系统中的重要组成部分，负责为电力牵引列车提供直流电能。
在接触网系统中，支柱是起到支撑接触网的作用，保障接触网结构的稳定和正常运行。
本文将介绍接触网支柱的基础知识，包括结构、材料、安装以及维护等方面。
结构接触网支柱通常采用金属材料制作，常见的材料包括钢和铸铁。
支柱通常由立柱和底座两部分组成。
立柱是接触网的主要支撑部分，而底座则用于固定支柱在地面上。
在立柱的顶端，有一个与之连接的横梁，用于安装接触网的导线。
横梁上还设置有绝缘子，用于电气绝缘和隔离，防止电流泄露到地面或其他部分。
支柱的结构设计必须考虑到铁路运行过程中的各种力和环境因素，包括风力、动车的运行速度、温度变化等。
因此，在设计支柱时，需要进行力学计算和结构分析，以确保支柱具有足够的强度和稳定性。
接触网支柱通常采用高强度和耐腐蚀的钢材作为主要材料。
钢材具有良好的机械性能，能够承受铁路运行过程中的各种力和振动。
同时，钢材也具有较强的耐腐蚀性，能够抵御雨水、日晒以及铁路环境中的化学物质的侵蚀。
除了钢材，接触网支柱的底座通常采用具有良好耐压性能的混凝土材料制作。
混凝土底座能够固定支柱并分散支撑力，提供稳固的支持。
安装接触网支柱的安装是一个复杂而重要的过程。
在安装过程中，必须确保支柱的垂直度和水平度，以及与其他支柱的间距和位置。
这些参数的准确性直接影响到接触网的正常运行和安全性。
为了确保支柱的垂直度，通常会使用水平仪和测量工具进行调整。
同时，在支柱底座的安装过程中，还需要进行地基的处理，确保底座能够稳固地固定在地面上。
在安装接触网期间，还需要进行绝缘子的安装和电气连接的调试。
这些步骤都需要严格按照规范进行，以确保接触网的正常运行。
接触网支柱的维护工作是确保接触网系统正常运行的重要环节。
维护工作包括定期巡检、清理、涂漆、更换损坏部件等。
定期巡检是发现潜在问题并及时修复的关键。
巡检包括对支柱的外观、接触网的状态和绝缘子的完整性进行检查。
接触网设备与结构—支柱
为什么采用预应力钢筋混凝土？
混凝土处于受压状态，而钢筋则处于受拉
状态。当支柱承受负载以后，混凝土里将
出现拉应力，它等于弯矩引起的拉应力与
预压应力之差。
可使支柱的负载能力大大提高。
矩形横腹杆式支柱
定义：横腹杆式支柱截面为工字形，采用带腹孔的横腹结构。
矩形横腹杆式钢筋混凝土支柱型号及规格
H——钢筋混凝土支柱；
等径圆支柱型号及规格
ϕ——支柱类型是圆支柱；
等径圆支柱型号及规格符号表示方法：
60
400
11+3
400——支柱直径，mm；
60——垂直线路方向支柱容量；
11——支柱地面以上部分长度，m；
3——支柱埋入地下部分的长度，m。
等径圆支柱的优点
加工制造容易，混凝土
安装时不受方向性的限
运输方便，损耗率低，
常用的H型钢柱高度范围为7.8~11m。
H型钢柱符号
法兰盘代号常用的有A、B、C等多个型号，对应不同的柱底弯矩和地脚螺栓的
数量为6、8、10或者更多。
A型法兰
B型法兰
C型法兰
H型钢柱的优点
抗弯强度和刚度较大
预置地脚螺栓基础，
装配简单，外形美观，
，制造和运输简单
安装方便
价格适中
H型钢柱的缺点
抗扭强度与刚度较小，用作转换柱
及锚柱时应注意
支柱高度较大时稳定性相对较差
H型钢柱的用钢量大，质量约为同种规格角钢铁塔的1.5～25倍。
钢管柱
H型钢柱
H型钢常见缺陷
螺栓间距超标
螺栓外露短
基础破损
螺栓弯曲
H型钢常见缺陷
混凝土质量不合格
H型钢柱应用

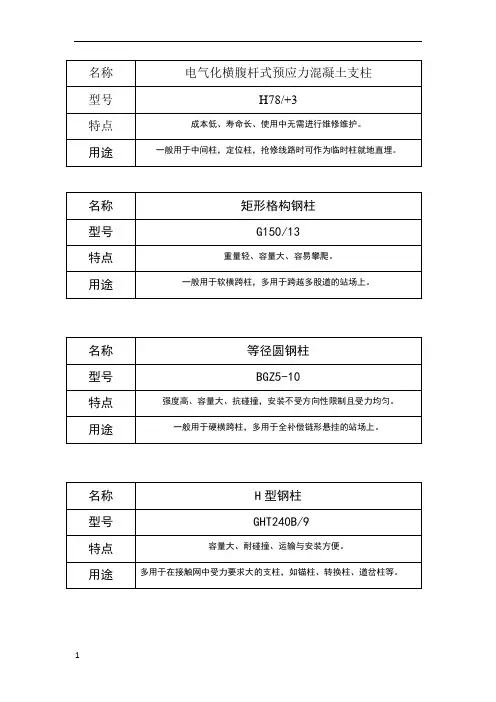

接触网常用支柱介绍支柱
用途
一般用于硬横跨柱，多用于全补偿链形悬挂的站场上。
名称
H型钢柱
型号
GHT240B/9
特点
容量大、耐碰撞、运输与安装方便。
用途
多用于在接触网中受力要求大的支柱，如锚柱、转换柱、道岔柱等。
名称
接触网等径钢筋混凝土支柱
型号
Φ350/9+3
特点
寿命长、耐腐蚀，安装不受方向性限制且受力均匀。
用途
一般用于中心柱，转换柱，锚柱。
名称
锥形混凝土电杆
型号
Φ190
特点
生产周期短,使用寿命长，维护简单，又能节约大量钢材。
用途
一般用于架设10KV电力线路。
名称
电气化横腹杆式预应力混凝土支柱
型号
H78/+3
特点
成本低、寿命长、使用中无需进行维修维护。
用途
一般用于中间柱，定位柱，抢修线路时可作为临时柱就地直埋。
名称
矩形格构钢柱
型号
G150/13
特点
重量轻、容量大、容易攀爬。
用途
一般用于软横跨柱，多用于跨越多股道的站场上。
名称
等径圆钢柱
型号
BGZ5-10Biblioteka 特点
支柱
支柱本章学习目标：1、了解钢筋混凝土支柱和钢柱的优缺点2、掌握钢筋混凝土支柱和钢柱型号的意义3、掌握不同用途支柱的分类情况4、掌握支柱的技术指标及支柱的抢修第一节支柱一、支柱按材质分类接触网支柱，按其使用材质分为预应力钢筋混凝土支柱和钢柱两大类。
为了节约钢材，我国广泛采用钢筋混凝土支柱，但5股道以上的软横跨支柱、桥梁支柱和双线路腕臂支柱则采用钢支柱。
在事故状态下，为迅速抢修恢复送电通车，以前通常用木支柱进行临时过渡，现在大都采用组合抢修钢柱。
1.预应力钢筋混凝土支柱预应力钢筋混凝土支柱，不同于普通的钢筋混凝土支柱，它采用高强度的钢筋，在制造时预先使钢筋产生拉力。
它比普通钢筋混凝土支柱在同等容量下节省钢材，强度大，支柱轻等优点。
接触网广泛采用这种支柱，一般称为钢筋混凝土支柱。
由于钢筋混凝土支柱本身是一个整体结构，在施工安设时不需要另浇制基础，加快了施工进度。
钢筋混凝土支柱使用寿命长，使用中无需进行维修，因而得到了广泛采用。
钢筋混凝土的缺点是比较笨重，且经不起碰撞，因此在运输装卸和安装施工中应小心谨慎，在用吊车作业繁忙的站场上，也不宜采用钢筋混凝土软横跨支柱。
钢筋混凝土支柱从外观形态上可以分为矩形横腹杆式、矩形斜腹杆式及等径圆形杆三种。
横腹式支柱便于攀登，利于维修和检查。
横腹杆式支柱强度高、支柱承受力矩大、使用寿命长。
矩形支柱在安装时均受方向性的限制。
等径圆形杆是一种上下直径相等的圆形支柱，该柱加工制造较容易，安装时不受方向性的限制，且受力均匀，但圆杆不利于攀杆检查和维修。
我国目前大多采用横腹杆式支柱，在个别线路中使用了圆形支柱，斜腹杆式支柱已被淘汰。
钢筋混凝土支柱，按使用场合分为普通支柱和软横跨支柱，普通支柱结构如上图左4所示。
软横跨支柱结构如上图右2所示。
预应力钢筋混凝土支柱以字母H 表示，例如：H 0.37.878+ 式中H--钢筋混凝土支柱； ‘78——支柱所承受的力矩(kN ·m)；8.7——支柱露出地面以上的高度(m)；3.0——支柱埋人地下的深度(m)。
普速接触网材料(零部件)介绍
最大工 作荷重 KN
5.8
5.8
5.8
5.8
5.8
5.8
重量 Kg
12.2 8
21.3 7
26.6 6
15.4 3
21.8 5
27.1 3
普速接触网材料（腕臂支撑定位零件）
双底座槽钢
用途：用于电气化铁道接触网系统中锚段关节处固定两支旋转腕臂。
双底座槽钢型号见下表：
型号 JL69-85 38-9
适用杆型 H38转换柱
JL72-85 z38-9
JL72-85 z38-12
JL72-85 z38-16
JL72-85 z78-9
JL72-85 z78-12
JL72-85 z78-16
H38 900 246 360
H38 1250 246 360
H38 1600 246 360
H78 900 246 510 H60 H78 1250 246 510 H60 H78 1600 246 510 H60
复合绝缘子
符号 Q
QBS QX QXS
含义 棒式绝缘子 双绝缘腕臂支撑式绝缘子 悬挂式绝缘子 双绝悬挂式绝缘子
符号 QB QD XBW S
含义 腕腕支撑 定位用 牵引变电站用 横担式绝缘子
用途：用于电气化铁道接触网系统中隔离带电体和非带电体，使接触 悬挂对地保持电气绝缘。起着接触网线索的悬挂、定位、支撑作用;一 般用于重污区，起到提高绝缘抗污闪能力。
L mm 900
L mm 260
L1 mm H mm 430 360
重量Kg 17.88
JL69-85 38-12
H38中心柱
1250
260
430
接触网总结1
接触网总结(zǒngjié)1接触网总结(zǒngjié)1接触网总结(zǒngjié)支柱(zhīzhù)1.作用(zuòyòng)支柱是接触网中最根本、应用最广泛的支撑设备，用来承受接触悬挂与支持设备的负荷。
接触网支柱，按其使用材质分为预应力钢筋混凝土支柱和钢支柱两大类。
支柱按其在接触网中的作用可分为中间支柱、转换支柱、中心支柱、锚柱、定位支柱道岔支柱、软横跨支柱、硬横跨支柱及桥梁支柱等几种。
预应力钢筋混凝土支柱，简称为钢筋混凝土支柱采用高强度的钢筋，在制造时预先使钢筋产生拉力，它比普通钢筋混凝土支柱在同等容量情况下节省钢材、强度大、支柱轻等优点。
钢筋混凝土支柱本身是一个整体结构，不需另制根底。
钢柱以角钢焊成架结构，具有支柱较轻、强度高、抗碰撞、安装运输方便等优点。
根据安装使用地点不同，钢柱的型号规格及外形结构也不同。
2.图片3.常见故障分析通过分析钢筋混凝土柱蜂窝、孔洞、露筋、麻面、缺棱掉角、强度偏低、柱顶砂浆多石子少等质量通病的原因。
腕臂支柱支柱装配1.腕臂的作用用于支持接触悬挂，并起到传递负荷的作用。
要求：足够的机械强度，结垢简单，易于维护、施工。
例如图片接触网线索的作用接触网线索作用接触线的功用保证质量良好地向电力机车供电。
接触线应具有良好的导电性、具有足够的机械强度和耐磨性。
一般由电解铜硬拉制成。
承力索主要功用通过吊弦将接触线悬吊起来，提高悬挂的稳定性，与接触线并联供电。
承力索采用单层多芯绞线。
1、接触线：接触线是接触网中直接和受电弓滑板摩擦接触取流的局部，电力机车从接触线取得电能。
因此接触线既要有足够的机械的强度又要有良好的电气性能。
接触线制成带沟槽的圆柱状，沟槽是为了便于安装固定接触线的线夹，同时又不能影响受电弓取流。
接触线底面与受电弓2、承力索：承力索的作用是通过吊弦将接触线悬挂起来。
要求承力索能够承受较大的张力和具有抗腐蚀能力，并且在温度变化时弛度变化较小。
《接触网支柱》课件
经济性
支柱设计应考虑制造成本和维 护成本，选择合适的材料和结
构形式。
环保性
支柱设计应尽量减少对环境的 影响，如减少材料消耗、降低
噪音和振动等。
适应性
支柱设计应适应不同的环境和 气候条件，确保在不同条件下
都能正常工作。
支柱的强度与稳定性分析
支柱的强度分析
通过计算和分析支柱的受力情况，确 定支柱的承载能力和安全系数。
支柱的分类与特点
分类
根据用途和结构形式，接触网支柱可分为预应力混凝土支柱、钢支柱和混合支 柱等类型。
特点
预应力混凝土支柱具有强度高、耐久性好、成本低等优点，但重量较大；钢支 柱强度高、承载能力强，但易腐蚀、维护成本高；混合支柱结合了混凝土支柱 和钢支柱的优点，具有较高的性价比。
支柱的材料与制造工艺
支柱安装
将支柱安装在基础上，确保支 柱垂直、稳定，并根据需要安 装拉线等辅助设施。
电气连接
将支柱与接触网的电气部分进 行连接，确保电气性能符合设
计要求。
支柱的维护与检修
定期检查
定期对支柱进行检查，包括外观、基 础、电气连接等部分，确保支柱状态 良好。
维修保养
根据检查结果网支柱
针对高速铁路的特殊要求，研发具有高稳定性、抗风能力强的支柱 ，确保高速列车的安全运行。
支柱产业的未来发展方向与趋势
智能化与自动化
绿色环保
引入物联网、大数据、人工智能等先进技 术，实现支柱产业的智能化和自动化生产 。
推广环保材料和生产工艺，降低支柱产业 对环境的影响，实现可持续发展。
《接触网支柱》ppt课件
目录
• 接触网支柱概述 • 接触网支柱的结构与设计 • 接触网支柱的安装与维护 • 接触网支柱的发展趋势与展望
接触网支柱的选用
接触网支柱的选用作者：刘爱宾张禄来源：《科技视界》 2014年第28期刘爱宾张禄（济南铁路局，山东济南 250000）接触网支柱是接触网最主要的受力设备，也是一种没有备用的户外供电支持装置，经常遭受冰、雪、雨、雾等恶劣天气的影响，一旦遭遇故障或事故将直接影响列车的运行，因此接触网支柱的关键是其结构受力的安全可靠。
另外，接触网支柱还要考虑结构的简单轻巧、良好的耐腐蚀能力和材料利用的合理性，并且要求方便施工和运营维护。
1 接触网支柱的分类接触网支柱按其功能可分为中间柱、转换柱、锚柱、道岔柱和中心柱；按材料可分为混凝土支柱、钢支柱和钢管混凝土支柱；按结构形状又可分为锥形或等径环形截面钢管柱、多棱形钢管柱、H 形钢柱和由角钢、钢管、槽钢或 H 形钢组成的格构柱等。
2 各类型支柱的特点２．１环形等径预应力混凝土支柱这种支柱造价较低，受力无方向性。
但重量大，运费高，运输安装过程中受振动或碰撞折损率高。
安装不方便，尤其在高架桥上使用受限制，损坏后不易更换。
其容量较小，适用于做中间柱及跨度较小的硬横跨支柱。
2.2 Ｈ形钢柱H 形钢柱截面尺寸小，柱截面外形尺寸一般为250 mm×250 mm～300 mm×300 mm，适合于在线间距离小的地点使用；H 形支柱上下截面一致，配套零件易于标准化，容量适中的 H 形钢柱重量与同等条件的钢管柱相当，造价较低；但容量稍大或稍小的 H 形钢柱由于受型钢规格的限制其重量要比钢管柱重，因此造价也就会提高。
Ｈ形钢柱抗弯强度和刚度较大，适用于中间柱等单向受力为主的支柱，单向受力能充分发挥Ｈ形钢的合理、有利的截面型式，使支柱截面尺寸减小到 250 mm×250 mm成为可能，从而实现减轻支柱重量和增强景观效应作用。
Ｈ形钢柱抗扭强度与刚度较小，其扭转惯性矩约为抗弯惯性矩的 1/100～1/250，尤其支柱高度较高时稳定性相对较差，双向受力时弱轴方向很小的作用会使强轴方向的承载能力大幅度降低，不利于H 形截面力学特性的发挥，故不宜用于转换柱和硬横跨等双向受力或受扭的支柱。
02接触网支柱解析
圆型钢筋混凝土支柱
圆型钢筋混凝土支柱分为等径和锥形 两种。我国在京秦试验段首次采用了等径 高强钢筋混凝土支柱，之后又在大秦线和 广深线采用了这种形式的支柱，京沪、沪 昆线采用了部分这种支柱。等径预应力钢 筋混凝土支柱按外径分为Φ400mm和 Φ350mm两种，京沪、沪昆线采用 Φ400mm，埋深为3.0m和1.5m，埋 深为1.5m时需打杯型基础。
预应力混凝土支柱⑴
预应力混凝土支柱，简称钢筋混 凝土支柱。按其外形可分为方形和圆 形支柱。我国电气化铁路中采用的钢 筋混凝土支柱，大都是“工”字型、 腹孔式结构的方形支柱；仅在少数干 线(如大秦线)和城市轨道交通中采用 圆形支柱。方形支柱又分为横腹杆式 和斜腹杆式，我国目前采用的是横腹 杆式。
预应力混凝土支柱⑵
Φ400mm圆型等径混凝土支柱 规格技术参数
型号 GQ60/9+3Φ400
GQ80/9+3Φ400 GQ100/9+3Φ400 GQ60/9+1.5Φ400 GQ80/9+1.5Φ400 容量 (kN.m) 60 80 100 60 80 长度 (m) 12 12 12 10.5 10.5 标准弯矩 (kN.m) 60 80 100 60 80 重量 (kg/m) 215 215 215 215 215 杯型 基础 备注
H250/15
法兰盘支柱
920
H300/15
300
15
920
403
300
300
混凝土横腹杆 说明及意义
1、说明—法兰盘软横跨柱又称为大容 量软横跨柱，需浇制基础，支柱安装于基 础上。 2、意义—例如：H93/9.2+3.0 H—钢筋混凝土支柱 93—支柱容量为93(kN.m) 9.2—支柱露出地面的高度为9.2(m) 3.0—支柱规定埋深3.0(m)
接触网支柱.
桥
a
c
钢
柱
外
L
形
结
构
图
b
d
a
c
13
m
钢
柱
结
构
图
b
d
型号
a
b
c
d
L
(mm) (mm) (mm) (mm) (m)
G50/9.5 270 600 210 400 9.5
G70/9.5 270 600 210 400 9.5
G100/9.5 270 600 210 400 9.5
G50/10
250 600 200 400 10
锚柱
在接触网锚段关节处及其它位置处接触悬 挂的下锚和附加悬挂下锚的地方采用。锚柱 一般同时被兼作中间柱或其它支柱。因此， 锚柱一般承受两个方向的负荷。即在垂直于 线路方向上起中间柱(或其它支柱)的作用， 在平行线路方向上承受接触悬挂下锚的全部 拉力。锚柱分为带下锚拉线和不带下锚拉线 的两种。绝大多数锚柱都需打拉线，以平衡 接触悬挂或其它悬挂的下锚张力，不带拉线 的锚柱用于地形受限的地方。
支柱的作用
支柱是接触网的支撑设 备，是用来承受接触悬挂及 支持装置负荷，并将接触悬 挂固定在规定高度的接触网 设备。
支柱按材质分类
接触网支柱，按其材质不同 分为预应力钢筋混凝土支柱和钢 柱两大类。为了节省钢材，我国 广泛采用了预应力混凝土支柱。 在软横跨跨越股道五股道以上的 软横跨柱和桥支柱及双线路腕臂 柱一般采用钢柱。
12.2 9.2 12.2 9.2
3.0 705 291 400 210 3.0 705 291 400 210
H170/12+3.5 170
15.5 12
接触网支柱技术交底(标准版)
接触网支柱技术交底(标准版)Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0708接触网支柱技术交底(标准版)交底内容：一、工程概况接触网支柱为“接触网H型钢柱”的类型图纸设计共有4种，分别是QJ-A1、QJ-A2、QJ-B、QJ-C型,本连续梁涉及到的只有两种型号分别是QJ-A2、QJ-B。
下锚拉线只有一种QJLX-1。
在梁体钢筋制作时同时做好接触网支柱、下锚拉线基础预埋件包括预埋钢板、螺栓、加强钢筋等。
具体见附图。
二、预埋位置1、根据本连续梁接触网支柱的设计图纸，本连续梁接触网支柱及下锚拉线的里程位置为DK。
（具体内容见附表）。
2、接触网支座基础中心距桥梁中心线距离为5.75m。
三、施工工序在梁体顶板钢筋绑扎的同时，对接触网支柱、下锚拉线基础的位置确定，所有位置均由测量组放样确定。
将接触网支柱、下锚拉线的预埋钢板与梁体钢筋焊接并且固定牢固。
然后再绑扎加强筋。
四、技术要求1、QJ-A2型基础1）、接触网支柱基础中心2米（顺桥向）范围内对桥面板进行局部加高100mm。
2）、梁体的钢筋与预埋件相碰时，适当移动或弯折梁体钢筋，位于预埋钢板2下方的原梁体的纵向钢筋及加强筋M4可部分移到预埋钢板2的上方，同时在预埋钢板2上面加焊锚固钢筋N4、N4’（详见附图），使其与梁体钢筋绑扎牢固。
3）、M5、M5’钢筋在支柱基础中心两侧各1.8m范围内，与梁体顶板底层N3、N4钢筋并置，间距为100mm布置。
2接触网支柱与基础
软横跨支柱
软横跨支柱一般用于跨越多股道的站 场上，由于受力较大，多选用容量较 大的支柱，跨越5股道及以下的软横跨 柱可用钢筋混凝土支柱，5股道以上软 横跨则采用钢柱
硬横跨支柱
硬横跨亦称为硬横梁，多用于全补偿链形 悬挂的站场上，二般是为固定承力索中心 锚结绳而设立的。在某些特殊地段，如站 场伸入高架桥梁上时，用双线路腕臂支柱 或软横跨都不方便时，可考虑采用硬横跨， 硬横跨支柱为钢柱。
接触网钢柱基础类型示意图
(a) 工字a型基础
(b) 锥形基础
(c) 单阶梯型基础
(d) 多阶梯型基础
高铁接触网基础
1、杯型基础 ❖ 杯型基础用于Ф 400㎜ 、Ф 550㎜
砼圆柱 2、圆形基础 ❖ 圆形基础用于H型钢柱和圆管形钢柱
侧面限界
接触网支柱的侧面限界是指支柱靠线路一侧 在轨面水平面内由接触网支柱内侧缘至线路中心 线的距离。
支柱符号表示方法
GQ 100 10.5 1.5
G 250 250 15
表示φ400—直径为400mm的等径支 柱；
GQ—高强度混凝土； 100—支柱容量（kN·m）；10.5— 支柱露出地面的高度（m）； 1.5—支柱埋入基础的深度（m）； GY—硬横跨钢柱； Gg—钢管柱；
式中250—横线路方向能承受的力矩 （kN·m）； 250—顺线路方向能承受的力矩 （kN·m）；15—支柱高度（m）。
支柱与基础的类型
❖ 支柱的类型
❖ 横腹杆钢筋混凝土支 柱
❖ 基础的类型
❖ 工字型基础
❖ 锥形基础
❖ 等经钢筋混凝土园支 柱
❖ 普通型钢柱
❖ 单阶梯型基础 ❖ 多阶梯型基础
❖ 槽钢形钢柱
接触网支柱类型 现场照片
接触网支柱技术交底
接触网支柱技术交底接触网是电气化铁路的重要设施之一，其支架是接触网支柱。
其作用是将接触网导线安装在这些支架上，提供安全的受力支撑和支撑这些导线和其它元素的总体导向。
本文将详细介绍接触网支柱的技术指标、分类及其应用。
接触网支柱的分类接触网支柱可以分为立柱式和横式两种类型。
立柱式接触网支柱又称为垂直式，是指接触网导线经由上、下轨，直立设置在支柱中心的一种支柱。
立柱式支柱下部安装在地基上，上部已经能够承担主要荷载。
立柱式支柱在接触网系统中主要应用于悬空式链条的运行。
横式接触网支柱是指接触网导线经由左、右轨通过支柱市场安装在侧滑式拱形支架上的一种支柱。
横式支柱下部安装在地基上，上部主要可以承担主要荷载，是接触网系统中重要的装置之一。
接触网支柱的材质目前，接触网支柱主要采用的是碳素钢、钢管混凝土和高强度钢材。
其性能和应用范围有所不同。
碳素钢支柱主要用于重载动车组线路中的支柱，具有较高的强度和韧性，采用后有着比较好的抗静电和耐腐蚀性质。
钢管混凝土支柱结构优秀，轻便且易于制造，常用于大型架空线路与桥通信运输设施等。
高强度钢材是目前应用最广泛的一种接触网支柱材料。
其具有良好的塑性变形能力和较高的强度，应用在高架线路和高速动车组和至德带等高速铁路中展示出了极为优异的性能。
接触网支柱的技术指标接触网支柱的重量和尺寸根据其应用场景而不同。
设计时需要考虑到各种荷载，包括静荷载、车载、风荷载等。
其它技术指标如下：1.抗风能力：随机抗风系数不小于1.52.形变限度：垂直形变与水平形变不得超过0.15H3.极限荷载：静载不小于4000N，动载荷载不小于8000N4.小余强度：碳素钢为345MPa，钢管混凝土为45MPa，高强度钢材为550MPa接触网支柱的应用按照应用场景的不同，将接触网支柱分为交流线路支柱、重载支柱和高速铁路支柱。
具体应用场景如下：1.交流线路支柱：适用于一些小型地铁和市内轨道交通线路。
2.重载支柱：适用于一些大型客运铁路以及货运铁路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
支柱及其基础类型
我国电气化铁道干线均采用架空式接触网，支柱是接触网结构中应用最广泛的支撑设备，用来承受接触悬挂与支持设备的负荷。
一、支柱按材质分类
接触网支柱，按其使用材质分为预应力钢筋混凝土支柱和钢柱两大类。
为了节约钢材，我国广泛采用钢筋混凝土支柱，但五股道以上的软横跨支柱、桥梁支柱和双线路腕臂支柱则采用钢支柱。
在事故情况下，为迅速抢修恢复送电通车，可用木支柱进行临时过渡。
1.钢筋混凝土支柱
预应力钢筋混凝土支柱，不同于普通的钢筋损凝土支柱，它采用高强度的钢筋，在制造时预先侄钢筋产生拉力。
它比普通钢筋混凝土支柱在同等容量情况下节省钢材、强度大、支柱轻等优点。
接触网广泛采用这种支柱，一般称为钢筋混凝土支柱。
由于钢筋混凝土支柱本身是一个整体结构，在施工安设时不需要另浇制基础，加快了施工进度。
领筋混凝土支柱使用寿命长，使用中无需进行维修，因而得到了广泛的采用。
钢筋混凝土支柱的缺点是比较笨重，且经不起碰撞，因此在运输装卸和安装工程施工中应小心谨慎，在用吊车作业繁忙的站场上，也不宜采用钢筋混凝土软横跨支柱。
各种钢筋混凝土支柱如图2—1—1与图2—1—2所示。
图2—1—1 钢筋混凝土腕臂支柱图2—1—2 钢筋混凝土软横跨支柱钢筋混凝支柱从外观形态上可分为矩形横腹杆式、矩形斜腹杆式及等径圆形杆三种。
横脂杆式支拄便于攀登，利于维修和检查。
斜旗杆式支柱强度高、支柱
承受力短大、使用寿命长。
矩形支柱在安装时均受方向性的限制。
等径圆形杆是一种上下直径相等的圆形支柱，该柱加工制造较容易，安装时不受方向性的限制，且受力均匀，但圆杆不利于攀杆检查和维修。
我国目前大多采用横腹杆式支柱，在个别线路中使用了圆形支柱，斜腹杆式支柱已被淘汰。
采用的钢筋混凝支柱型号有H38、H60、H60/9.2、H78、H78/9.2、H93、H93/9.2 、H170等类型。
2.钢柱
在接触网工程中，特别是较大站场上，钢柱被大量利用。
钢柱是以角钢焊成的桁架结构，具有质量轻、强度高、抗碰撞、安装运输方便等优点，但存在用钢量大、造价高、耐腐蚀性能差，需定期进行除锈、涂漆防腐，且有维修不便等缺点。
从节约钢材及方便运营维护的角度出发，要求尽量少采用。
钢柱主要用于跨越股道比较多、需要支柱高度较高、容量较大的软横跨、硬横跨支柱和作为桥梁墩台上安装的桥支柱。
根据安装地点的不同，钢柱的型号、规格及外形结构也不同。
如图2—1—3。
图2-1-3 钢柱结构示意图
钢柱是立在以钢筋混凝土浇成的基础之上，基础用以稳定钢柱不倾斜及下沉。
配合不同支柱类型及土壤性质，有不同基础类型以适应不同悬挂受力要求。
钢柱通过埋入在基础当中的螺栓与基础连接，然后再用混凝土封住连接部分(称为基础帽)。
随着近年来硬横跨在我国电气化线路上越来越多的使用，出现了一些新的接
触网钢柱类型，主要有GY系列桁架式硬横跨钢柱和R系列等径圆钢柱。
前者主要通过螺栓同钢格构式矩形断面硬横跨配套使用，后者通过连接法兰和钢管格构式三角形断面硬横跨配套使用。
乐昌网工区采用的钢柱有G28/13、G250/15、G200/13、G200/15、G350/15、G200/15 G300/15等类型。
二、支柱按用途的分类
支柱按其在接触网中的作用可分为中间支柱、转换支柱、中心支柱、锚柱、定位支柱、道岔支柱、软横跨支柱、硬横跨支柱及桥梁支柱等几种。
图2—1—4为以上各种支柱安设位置图。
1.中间支柱
中间支柱在区间和站场上广泛使用，布置在两相邻锚段关节之间，支持一支接触悬挂，它承受一支工作支接触悬挂的重力及风作用于悬挂上的水平分力，中间支柱所承受的力矩比较小。
2.锚柱
在接触网锚段关节处或其他接触网下锚的地方需设锚柱，锚柱承受两个方向的负荷，在垂直线路方向起中间支柱的作用，在顺线路方向，承受接触悬挂下锚的全部拉力。
锚柱分为带下锚拉线和不带下锚拉线两种，分腿式钢柱用作锚柱时可不带拉线，其余锚柱用作下锚时均带拉线。
3.转换支柱
转换支柱位于锚段关节处的两棵锚柱之间，它同时支持两支接触悬挂，其中一支为工作支，另一支为下锚支(简称非支)，电力机车受电弓在两转换支柱间进行两个锚段线索的转换。
它要承受接触悬挂下锚支和工作支线索的重力和水平力。
4.中心支柱
图2-1-4 支柱安设位置图
1—中间柱；2—锚柱；3—转换柱；4—中心柱；
5—定位柱；6—软横跨支柱；7—道岔支柱
在四跨锚段关节处，位于两棵转换支柱中间的那棵支柱称为中心支柱。
它同时承受两组工作支接触悬挂的重力和水平力，两工作支接触线在此柱定位点处呈水平状，且使两支接触线线间距离符合技术要求。
5.定位支柱及道岔支柱
当接触线由于某些原因对受电弓中心偏移过大时，为确保电力机车受电弓正常接触取流不发生脱弓事故，而专门设立定位支柱。
它通常仅承受接触线水平分力而不承受接触悬挂的垂直分力，一般多设于站场道岔后曲线处。
由于受力较小可采用中间柱。
在站场两端道岔处，为使接触线线岔符合技术要求所规定的位置，该处往往需设立道岔支柱，根据支柱容量计算选择支柱类型。
6.软横跨支柱
软横跨支柱一般用于跨越多股道的站场上，由于受力较大，多选用容量较大的支柱，跨越5股道及以下的软横跨柱可用钢筋混凝土支柱，5股道以上软横跨则采用钢柱。
7.硬横跨支柱
硬横跨亦称为硬横梁，多用于全补偿链形悬挂的站场上，二般是为固定承力索中心锚结绳而设立的。
在某些特殊地段，如站场伸入高架桥梁上时，用双线路腕臂支柱或软横跨都不方便时，可考虑采用硬横跨，硬横跨支柱为钢柱。
