CASS断面法计算土方量方法
南方CASS断面法计算土方步骤
南方CASS断面法计算土方步骤
一、定义及含义
1、南方CASS断面法：南方CASS断面法是一种用于土方量算的快速
计算法，由南方公司开发，它采用模型断面作为计算土方的依据，根据断
面形状，以比较简单的方法映射出复杂的土方体积，是一种非常有效的量
算方法。
2、土方：土方指的是对工程地基需要测量的挖掘或回填土方体积，
土方量的测量实质上就是挖掘意图面积和回填意图面积的测量，确定挖掘
数量和回填数量，后者一般比前者多，得出总体积就是测量出的土方体积。
二、计算土方的步骤
1、准备断面图：首先，在开始计算土方之前，我们需要准备断面图，根据断面图可以确定工程的挖掘和回填深度，以及挖掘后的稳定断面形状，从而确定土方的断面图。
2、确定模型断面：接下来，我们需要确定模型断面，即将断面图中
的复杂几何形状抽象成简单的南方CASS断面模型，如常见的双曲线断面、心形断面等，这一步是南方CASS断面法最重要的环节。
3、计算模型断面土方体积：计算模型断面土方体积是执行南方CASS
断面法最重要的步骤，根据选定的断面模型，以及模型断面平面上的挖掘
深度和回填深度，采用南方CASS断面法计算出断面体积。
4、汇总土方体积：最后。
南方CASS断面法计算土方步骤
南方CASS断面法计算土方步骤1.断面投影首先，将设计的线路投影到平面上，以得到线路的纵横坐标。
然后，根据线路所在位置的地形情况，确定断面间距，通常为50米到100米之间。
根据断面间距，在平面上画出线路的所有断面位置，标出断面号。
2.断面分割在每个断面位置上，根据地形特点和设计要求，将断面细分为若干个小块，使得每个小块的地形相对均匀。
断面分割的原则是在地形起伏变化明显的地方进行分割，例如在山脚、山腰、山顶等位置均需要进行分割。
3.测量断面高程在每个断面位置上，通过测量仪器（如全站仪或水平仪）对断面的高程进行测量。
通常要求测量断面的左右两侧，以及断面中心线处的高程。
测量断面高程时，应注意选取合适的测量点和测量线。
4.断面面积计算根据测量所得断面高程数据，对每个小块的横截面积进行计算。
根据断面形状的不同，常用的计算方法有直线梯形法、直线差法等。
例如，对于直线形断面，可以使用直线梯形法，即根据左右两侧的高程数据计算出梯形的面积，再将各个梯形的面积求和即可得到总面积。
5.土方计算根据断面面积和断面间距，可以计算出每个小块的体积。
首先，根据断面面积和断面间距计算每个小块的土方量，再将各个小块的土方量求和即可得到总土方量。
如果需要考虑填方和挖方，还需要根据断面高程和设计要求计算填方和挖方的体积。
需要注意的是，在进行土方量计算时，应根据实际测量情况进行合理的取舍和修正。
例如，在测量断面高程时，应尽量选取具有代表性的测量点，同时避免局部异常值的影响。
此外，还要考虑到地形的起伏、施工工艺和设计要求等因素对土方量的影响，以得到更准确的土方计算结果。
总之，南方CASS断面法计算土方的步骤主要包括断面投影、断面分割、测量断面高程、断面面积计算以及土方计算等。
通过合理选择测量点，进行准确的测量和计算，可以得到准确可靠的土方量结果，为工程设计和施工提供有效的参考。
CASS道路断面法土方计算
CASS道路断面法土方计算
CASS道路断面法（Computer-ded Section Sketching），也称为道路梯形截面法，是一种在计算机上实现的计算土方量的方法。
它采用道路断面的截面面积和轴线布置情况来计算土方量。
它的优点在于可以节省大量的时间和纸张，在计算所需的土方量方面提供了更精确的结果。
CASS道路断面法的土方计算方法包括以下步骤：
1. 根据道路的设计图纸，确定道路的轴线布置和截面线。
2. 将道路纵向切割为一系列等距离截面段，每个频段的截面轮廓可以手绘，也可以使用CAD软件进行绘制。
3. 对于每一截面段，计算其截面面积，可以使用CAD软件进行计算。
4. 对于每个截面段，确定其重心位置（即截面面积与轴线间的距离）。
5. 使用截面面积和重心位置数据，绘制道路的横向剖面，以显示出所有截面面积和重心位置的变化情况。
6. 计算每个截面的体积，例如通过将土方段分为两个三角形、一个矩形或梯形，并使用相关公式和表格来计算土方体积。
7. 添加所有截面体积，计算总土方量。
此外，CASS道路断面法还可用于计算挖掘和填方的土方量，例如在公路、隧道和水坝等建设项目中。
总体而言，CASS道路断面法是一种方便、快速且精确的土方计算方法，在道路和建筑工程中具有广泛的应用。
南方CASS断面法计算土方步骤
南方C A S S断面法计算
土方步骤
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第一步：点击绘图处理—展野外测点点号—回车-选择高程数据文件第二部：用复合线连线野外测点成一个封闭区域（用C闭合）
第三部：绘制纵断面线（用复合线），纵断面线不能超出封闭区域第四步：点击工程应用—生成里程文件—由纵断面线生成—新建—选择纵断面线—选择合适的间距及左右边距离—回车
第五步：点击工程应用—生成里程文件—由纵断面线生成—设计—点击切割边线—选择横断面线—输入清后或填后的高程—依
次选择每根断面线至全部完成-回车
第六步：点击工程应用—生成里程文件—由纵断面线生成—生成—导入之前展野外测点是选择的高程数据文件—输入要生成的里
程文件名及选好保存路径—回车
第七步：点击工程应用—断面法计算土方—选择场地断面—导入生成号的里程文件（设计文件不用管）参数默认，比例自行
设置—点击确定—在绘制纵断面里面选择右侧断面图位置
（随便点击一点）-回车—点击一点（断面图就会在图面生
成）
第八步：点击工程应用—断面法计算土方—选择场地断面—图面土方计算（图面土方计算excel）--鼠标把断面图全部选择—
回车—选择一点土方计算表就会生成。
2。
cass断面法计算土石方量具体操作步骤
一、剖出开挖后断面1、绘图处理→展高程点，将准备好的开挖后的原始数据进行展高成点（数据文件要求格式是*.dat形式的哦）2、等高线→建立DTM，出现如图一所示的对话框，首先选择由数据文件生成，然后点击点击红色箭头所指处，加载开挖后原始数据文件（*.dat）图一3、等高线→绘制等高线，出现如图二所示的对话框，根据自己的作图要求进行调改。
图二4、在绘制好等高线的开挖后地形上合理选择一个纵断面线的位置（注意：绘制时候要用复合线）（1）工程应用→生成里程文件→由纵断面线生成→新建，然后选择你绘制好的纵断面线，出现如图三所以的图框，选择等分且处理结点，至于横断面间距、横断面左边长度和横断面右边长度根据自己的要求填好。
图三（2）工程应用→生成里程文件→由纵断面线生成→生成，点选纵断面线，出现如图四所示的图框。
高程点数据文件选择开挖后原始数据，生成的里程文件名点选2处自己命名后点击保存，里程文件对应的数据文件名点选3处自己命名后保存。
断面线插值间距和起始里程根据自己的要求填写。
图四（3）工程应用→断面法土方计算→场地断面，出现如图五所示的图框。
点击箭头1处，选择保存好的里程文件，横断面文件可以选择也可以选择，要是有横断面文件就进行选择，点击2处进行选择。
其余参数确定好后，点击确定。
出现如图六所示的图框，点击红色箭头处，选择你要展断面图的位置，其他参数根据自己的需求进行设置。
然后点击确定。
出现纵断面图，cass命令框中出现指定横断面起始位置，然后再cass中选择你要放置横断面的位置点击，横断面自动生成。
图五图六（4）工程应用→断面法土方计算→图面土方计算，框选已经展好的横断图，然后回车，cass命令框中提示制定土石方计算表的位置，在cass中点击要放置表的位置即可，但这是计算的是没有量的（此步骤是可以不用进行只是给一种方法而已）二、剖出开挖前纵断面，方法操作与剖出开挖后纵断面相同，提醒它们的纵断面线要是同一，图的比例尺要是相同的。
CASS7.0断面法土方算量-操作步骤（实际案例）
简述步骤
一、无现场采集数据

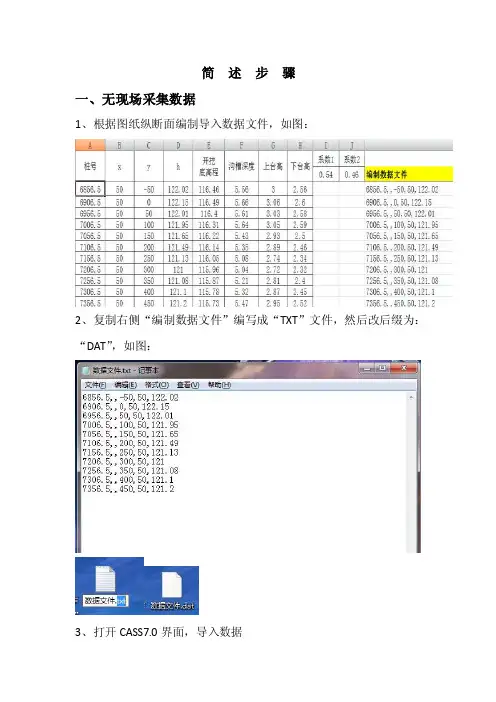

1、根据图纸纵断面编制导入数据文件，如图：
2、复制右侧“编制数据文件”编写成“TXT”文件，然后改后缀为：“DAT”，如图：
3、打开CASS7.0界面，导入数据
4、“多段线”命令将各点连在一起，如图：
5、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”，然后点击多段线。
根据需要调整或选择该“窗口”，如图：（注意：横断面左、右边长度根据上开口需要设置长度，不然横断面图形成不全）
6、“工程应用”-“生成里程文件”-“由纵断面生成”-“新建”，然后点击多段线。
弹出“窗口”，如图：
“里程文件对应数据文件”另存、新建即可，“起始里程”按实际填写，如6856.5，这三个文件尽量放在同一个文件夹内。
7、编制断面数据，如图：
根据选择“里程文件”实际调整“中桩设计高程（暂时）”及“左边”，“右边”的数据。
“任意断面设计参数”，输入时尽量第一次输入一个符合要求的数据。
根据需要调整相关数据。
生成断面如图：修改设计参数-点击生成的横断面线-弹出窗口-进行修改。
南方cass断面法计算土方量详细步骤及文件格式
南方c a s s断面法计算土方量详细步骤及文件格式
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用-断面法土方计算-道路设计参数文件，在这里面可以编辑
3、编辑好后保存为xxx.txt格式。
4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对话框，加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算（EXCLE）,框选所有横断面得填挖土石方表。
南方cass断面法计算土方量详细步骤及文件格式
南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用-断面法土方计算-道路设计参数文件，在这里面可以编辑
3、编辑好后保存为xxx.txt格式。
4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对话框，加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算（EXCLE）,框选所有横断面得填挖土石方表。
cass道路断面法土方计算详细操作
cass道路断面法土方计算详细操作
Cass道路断面法土方计算是一种计算道路设计中土方量的方法。
下面是详细操作方法：
1. 收集道路设计所需的数据，包括设计道路的线型、宽度、纵坡、横坡等信息。
2. 根据设计道路的线型和宽度，确定设计道路的横截面。
3. 将设计道路的横截面分成一系列横向分块，以方便土方计算。
4. 在每个横向分块中，根据设计道路的纵坡和横坡，计算出设计高程。
5. 根据设计高程，确定设计道路的填方和挖方区域。
6. 对于填方区域，计算填方体积。
7. 对于挖方区域，计算挖方体积。
8. 将填方和挖方体积累加得到总土方量。
9. 确定土方的单位重量，并由此计算出土方重量。
10. 根据土方量和土方重量，计算出设计道路的土方成本。
以上就是Cass道路断面法土方计算的详细操作方法，需要注
意的是，在实际操作过程中，可能需要对一些复杂情况进行适当调整和修正。
南方cass断面法计算土方量详细步骤及文件格式
南方Cass断面法计算土方量详细步骤及文件格式引言南方Cass断面法是针对土方工程中土方量计算而进行的专业分析方法。
该方法通过对单个路段内路基横截面进行剖面分析，结合土方开挖法、回填法和计算面积法，计算出路基段土方量的方法。
本文将详细介绍南方Cass断面法计算土方量的步骤与文件格式。
南方Cass断面法土方量计算步骤1.路线与断面数据准备在进行南方Cass断面法计算处理前，需要提供路线和断面相关数据信息。
路线信息通常由路线中心线坐标点信息，道路桩号范围等构成；断面信息通常由设计断面、实测断面或者路基图等信息组成。
数据准备需要将路线和断面信息数字化，导入Cass软件中进行处理。
2.数字化断面为将断面进行数字化处理，需要使用Cass软件中的“绘图”命令。
在断面绘图界面中，用直线、圆弧和曲线等图元绘出断面的实线部分和标记点。
标记点通常是变化的地面高程点，可以确定断面的最低点和边缘边坡的转折点。
3.剖面标高在数字化断面后，需要为断面进行剖面标高。
在Cass软件中，可以用“剖面”命令为数字化的断面添加标高值。
4.土方开挖回填分析进行土方量计算前，需要先进行土方开挖、回填的分析。
在Cass软件中，有专门的土方开挖、回填计算命令，通过给定土方开挖深度、回填高度和边坡参数等信息进行计算求解。
5.计算土方量在进行了土方开挖、回填计算后，可以进行土方量的计算。
Cass软件中，有专门的计算面积命令可以用于计算数字化断面的面积。
将断面的开挖面积、回填面积和边坡面积加和即可得到该断面的土方量。
6.批量处理数据针对不同断面进行土方量计算处理后，需要进行数据批量处理。
将不同断面的计算结果汇总到一个文件中，方便后续进行数据统计和分析。
南方Cass断面法计算土方量文件格式为方便进行数据批量处理和数据统计，需要将不同断面的计算结果汇总到一个文件中。
一般情况下，该文件格式可以为Excel表格文件或者CSV文件。
在该文件中，应包含路线信息、断面编码、断面长度、断面土方量等相关信息。
cass断面法土方计算详细步骤
一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat（路径：\Program Fil es\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开d gx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1.设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
Cass7.0 断面法计算土方
Cass7.0断面法计算土方一、道路断面1、在等高线地形图里或新建CAD图里导入测量原地面数据，然后用复合线PL绘制断面纵剖线（道路断面法一般是绘制道路中心线作为纵剖线）。
2、点“工程应用｜生成里程文件｜由纵断面线生成｜新建”，按命令提示行“选择纵断面线”，弹出下面会话框，设置横断面间距及横断剖线的两边长度：3、点“工程应用｜生成里程文件｜由纵断面线生成｜生成”，按命令提示行“选择纵断面线”，弹出下面会话框：4、点“工程应用｜断面法土方计算｜道路断面法”，弹出下面的会话框：输入如上对数，落台及沟宽全部为0，其余可以按默认，接着出现：点位置按钮，绘制（纵）断面位置。
点“确定”，然后按提示再点横断面的位置。
5、点“工程应用｜生成里程文件｜断面法土方计算｜图面土方计算/图面土方计算（excel）”，框中全部横断面，则以CAD表格或excel表格自动统计横断面的土方。
二、两期道路断面法1、先输入挖前测量数据，建立挖前里程文件，方法同上，见下图2、输入挖后测量数据，建立挖后里程文件，见下图3、点“工程应用｜断面法土方计算｜道路断面法”，输入挖前里程文件，确定，其他不用管（可改一下列间距）。
如下左图。
在弹出“没有设计高程，是否继续绘断面图？”对话框时，按是。
如下右图。
在屏幕上定位横剖图的位置生成挖前断面图4、点“工程应用｜断面法土方计算｜图上添加断面线”，选择挖后里程文件，确定。
5、按CAD命令行提示，框选生成的断面图，增加挖后断面图曲线，见下图蓝色线6、计算两面断线间土方。
点“工程应用｜断面法土方计算｜二断面线间土方计算”（1）按CAD命令行提示，点第一期断面线（上图红色线）（2）按CAD命令行提示，点第二期断面线（上图蓝色线）（3）按CAD命令行提示，选择对象（框选全部断面图）（4）按CAD命令行提示，指定土石方计算表左上角位置（在屏幕空白处点击），得汇总土方量。
cass断面法土方计算详细步骤
一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat （路径：\Prog ram Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。
CASS道路断面法土方计算
CASS道路断面法土方计算背景在开展道路设计的过程中，土方计算是一个非常关键的环节。
对于工程师而言，如何快速准确地计算道路工程所需的土方量是一个必须面对的问题。
在道路设计中，传统的土方计算只涉及到道路的横断面和纵断面的面积计算。
但在实际的道路设计中，针对大多数断面，无法直接使用传统的方法进行土方计算。
因此，需要一种新的土方计算方法。
CASS道路断面法土方计算方法就是一种新的方法，该方法通过建立道路模型，对每个断面进行缩放和移动，并对各个断面进行拼接，以得到道路的完整模型。
这种方法能够快速且准确地计算道路所需土方量，从而提高道路设计的效率和准确性。
CASS道路断面法土方计算方法CASS道路断面法土方计算方法主要包括以下几个步骤：1.获得道路模型首先需要获得道路的模型，可以使用CAD软件进行建模，或者使用地理信息系统（GIS）进行地形建模。
在建模的时候需要注意，道路的断面必须是合理的，包括高度和宽度等方面。
建立好道路模型后，需要将其转换为道路模型文件（*.tin）。
2.缩放和移动道路模型对于每个道路断面，需要将其缩放到合适的比例，并进行移动，以使得它们可以适应道路整体模型。
在比例缩放和移动时，需要注意每个断面的大小和位置，确保它们的变换不会影响到整个道路模型。
3.拼接道路模型拼接道路模型是将各个断面连接起来，形成整个道路的过程。
在拼接道路模型时，需要注意每个断面之间的过渡和连接。
如果过渡不流畅，将会影响到道路的视觉效果。
4.计算土方量完成道路整体模型拼接后，可以使用CASS道路断面法对土方进行计算。
在使用该方法进行计算时，需要注意以下几个问题：•每个断面的宽度和高度必须是正确的，否则计算结果可能不准确。
•各个断面之间的连接必须合理。
连接不合理可能会影响到土方计算的准确性。
•土方计算时需要考虑到道路的几何形状以及附近的地形情况。
示例以下是一个示例，演示了如何使用CASS道路断面法进行土方计算。
1.获得道路模型首先，需要使用CAD软件或者GIS进行道路的建模。
(整理)CASS7.0断面法土方计算步骤
南方S7.0断面法操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线——用C闭合——图层管理（最左边一个）地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点（手工提）工程应用——指定点生成数据文件——提取的点保存路径（任意命名文件名）——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点三、绘图处理——展高程点——选取需要的数据文件——把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线（即画断面图的道路及沟槽中心线）——工程应用——生成里程文件——由纵断面生成——新建——选择纵断面（即所画的道路或沟槽中心线）——中桩点获取方式（等分）——工程应用——生成里程文件——由纵断面生成——生成——高程点数据文件名（选择数据文件）——生成的里程文件名（自己命名保存即可）——里程文件对应的数据文件名（自己命名就行）——断面线插值间距取5米——起始里程不管——确定五、工程应用——断面法土方计算——道路断面——选择里程文件（刚才自己命名的里程文件）——横断面设计文件（不管）——左坡度和右坡度需要设置——左单坡限高和右单坡限高（依工程设计而定）该工程不管——中桩设计高程（输所算断面起点或中点设计高程）——路宽（46米，应根据不同工程场平宽度来定）——横坡率（该工程把沟选的沟去掉）如是道路就应该输入。
——左碎落台宽、左边沟上宽、左边沟下宽、左边沟高（该工程都输0）此数据要根据实际设计输入。
——断面图比例：横向1：1000——纵向1：1000（如果是道路纵向输1：500就够了）。
——行间距（如是深挖高填则应设大）——确定——断面图比例横向1：2000，纵向1：200（一般纵向比例设置是横向的10倍，显示才协调）——平面图及下面的设置都不管——断面图位置在图上….选取——确定——指定横断面图起始位置（在图上空白处任意点取位置）——图上就显示断面参数了六、第一个不修改——工程应用——断面法土方计算——修改设计参数——选择需要修改的断面线设计参数（地面线和设计线都行）——点击右键重复修改设计参数七、工程应用——断面法土方计算——图面土方计算或图面土方计算（）两者都行——选择对象（批量选择）——击右键确定——在空白处点击一下左键问题1：我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊？提取地貌高程点时提取了两次对算量有影响吗？如有，有什么影响呢？答：进入数据文件里直接修改即可，但要记下是哪些点错了，输成了什么，应该改成什么。
