通信漏泄电缆及天馈线问题分析和监测方法的研究
漏泄同轴电缆的主要性能指标及测量
“ ’楷 Ｉ 绀 构 爪 意 ＶＪ ’ Ｕ缆
１拶 套
２缀 包挣 锻 纹 外 譬体 ３泡 沫羰 己蹲 绝 缘餐
盖 ，以达到移动通信 畅通 的 目的。
其 绝缘 采用 高物理 发泡 的均匀 细密 封闭 的微泡结
ｌ
２
３
但漏泄量不同的漏泄 电缆总损耗示意图。假定电缆ａ 的辐 射量和传输损耗都大于电缆ｂ ，可以看出 ，随着距离的增 加 ，电缆ａ 的总损耗将超过电缆ｂ ，而波动也 比较大 。 在实际应用 中，我们需要选取最小 的系统损耗 以获
导致漏泄 电缆传输衰减有三个 因素 ：导体损耗 、介 质损耗 和漏泄损耗。漏泄 电缆纵 向传输衰减可以用如下
运而生 。
贼
脚
— 斤 Ｌ
ｌ ≮ ４
１ 护套 ２缀餐冲ｊ激绞争簿倦 ｝ ３泡沫鬻之 缝缭袋 ４陡学棒
二 、漏 泄 同轴 电缆简 介
漏泄 同轴 电缆既能传输信号 ，又具有天线功能 。这
种 电缆一般 是用簿铜皮作为外导体 ，并在同轴管外导体
上开设一系列 的槽孑 或隙缝 ，将受控的电磁 波能量沿线 Ｌ 路均匀的辐射 出去及接收进来 ，实现对 电磁场盲 区的覆
图５给 定转 速８ ０ｒｍ ｉ 的 电流 实测 波形 ０ ／ 时 ｎ
六 、结 论
文章利用ＭａｌｂＳｍｕｉ 软件对磁场定 向控制系统 ｔａ／ｉ ｌ ｋ ｎ
信息系统工程 ｌ ０ １ ０ ０ １ ７ １ １． ３ ２ ２
强度的特征参数。耦合损耗其定义见公式 （ ）。 ２ 由于某一处漏泄 电缆内的传输功率等 于电缆输入功
１ ６ 信息系统工程 Ｊ２ １． ． ３ ０１ ０ ０ １２
Ａ Ａ ＭＩ Ｅ Ｅ Ｒ Ｈ 学术研究 Ｃ ＤＥ ＣＲ Ｓ Ａ Ｃ

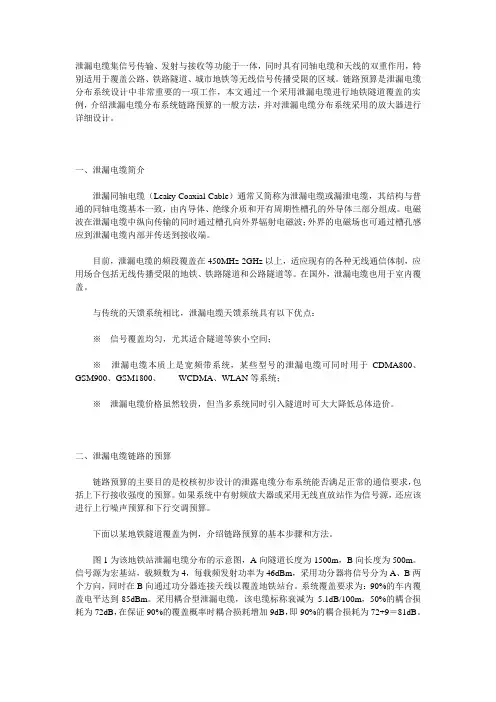

泄漏电缆分布系统的设计与应用
泄漏电缆集信号传输、发射与接收等功能于一体，同时具有同轴电缆和天线的双重作用，特别适用于覆盖公路、铁路隧道、城市地铁等无线信号传播受限的区域。
链路预算是泄漏电缆分布系统设计中非常重要的一项工作，本文通过一个采用泄漏电缆进行地铁隧道覆盖的实例，介绍泄漏电缆分布系统链路预算的一般方法，并对泄漏电缆分布系统采用的放大器进行详细设计。
一、泄漏电缆简介泄漏同轴电缆（Leaky Coaxial Cable）通常又简称为泄漏电缆或漏泄电缆，其结构与普通的同轴电缆基本一致，由内导体、绝缘介质和开有周期性槽孔的外导体三部分组成。
电磁波在泄漏电缆中纵向传输的同时通过槽孔向外界辐射电磁波；外界的电磁场也可通过槽孔感应到泄漏电缆内部并传送到接收端。
目前，泄漏电缆的频段覆盖在450MHz-2GHz以上，适应现有的各种无线通信体制，应用场合包括无线传播受限的地铁、铁路隧道和公路隧道等。
在国外，泄漏电缆也用于室内覆盖。
与传统的天馈系统相比，泄漏电缆天馈系统具有以下优点：※信号覆盖均匀，尤其适合隧道等狭小空间；※泄漏电缆本质上是宽频带系统，某些型号的泄漏电缆可同时用于CDMA800、GSM900、GSM1800、WCDMA、WLAN等系统；※泄漏电缆价格虽然较贵，但当多系统同时引入隧道时可大大降低总体造价。
二、泄漏电缆链路的预算链路预算的主要目的是校核初步设计的泄露电缆分布系统能否满足正常的通信要求，包括上下行接收强度的预算。
如果系统中有射频放大器或采用无线直放站作为信号源，还应该进行上行噪声预算和下行交调预算。
下面以某地铁隧道覆盖为例，介绍链路预算的基本步骤和方法。
图1为该地铁站泄漏电缆分布的示意图，A向隧道长度为1500m，B向长度为500m。
信号源为宏基站，载频数为4，每载频发射功率为46dBm，采用功分器将信号分为A、B两个方向，同时在B向通过功分器连接天线以覆盖地铁站台。
系统覆盖要求为：90%的车内覆盖电平达到-85dBm。
漏缆技术简要分析
在煤矿矿井、山区隧道和地铁等场合进行通信，无线电波要受到阻碍，尤其是短波和超短波受到的传输衰减更大。
测试表明，一台在中等开阔地能通上5千米的无线电台，放到井下或坑道里只能通20来米。
增大无线电台的发射功率固然可以增大通信距离，但通信效果并不明显。
有专家作过试验，即使将无线电台的发射功率加大100倍，它的传播距离也不过只能增加1/5罢了。
何况，在矿井下是不允许随意增大发射功率的，不然容易因电火花引发爆炸事故。
那么，在煤矿矿井、隧道内实现无线电通信，路在何方？经过科学家们的研究，终于找到了利用漏泄同轴电缆进行无线电通信的良方。
泄漏同轴电缆(Leaky Coaxial Cable)通常又简称为泄漏电缆或漏泄电缆，其结构与普通的同轴电缆基本一致，由内导体、绝缘介质和开有周期性槽孑L的外导体三部分组成。
漏泄同轴电缆是一种在同轴电缆外导体纵长方向，以一定的间隔和不同形式开槽的特制同轴电缆。
开槽的目的是为了使其电信号能量能从电缆槽口辐射出来，以达到向外传播和接收外来无线电波的目的，好比是为无线电波的进出洞开了一扇“大门”。
开槽的形式则取决于所使用的无线电波的频段。
电磁波在泄漏电缆中纵向传输的同时通过槽孔向外界辐射电磁波；外界的电磁场也可通过槽孔感应到泄漏电缆内部并传送到接收端。
可以说，漏泄电缆具有传输线和无线电天线的双重性能。
由此看来，“漏泄同轴电缆通信”说白了就是以同轴电缆作无线电台的天线，用它进行通信，可在一定范围内产生均匀的信号场强，而不受周围环境的影响，通信可靠性高，也不存在通信盲区，接收电平稳定，不容易受到外来信号干扰。
漏泄同轴电缆系统可以提供多信道服务，例如，使用400兆赫频段，频率间隔25千赫时，可以提供24个通信信道，可以用来传输话音(调度电话和公用电话)，也可进行数据传输。
以列车对基地电台移动相对固定的通信为例, 基地电台向列车发送450MHz 的射频信号, 中继器1 将此信号送入电缆, 与此同时, 中继1 还将产生15MHz 的中频信号一起送入电缆, 射频信号可以从电缆内辐射出来, 供列车通信使用, 而中频信号不会从电缆泄漏出来, 而是以低损耗传输到下一个中继器2在中继器2 内的中频信号的一部分变成射频信号, 沿线路辐射, 而剩余的中频信号再传到中继器3, 如此可实现远距离通信.目前，泄漏电缆的频段覆盖在450MHz～2GHz以上，适应现有的各种无线通信体制，应用场合包括无线传播受限的地铁、铁路隧道和公路隧道等，在国外，泄漏电缆也用于室内覆盖。

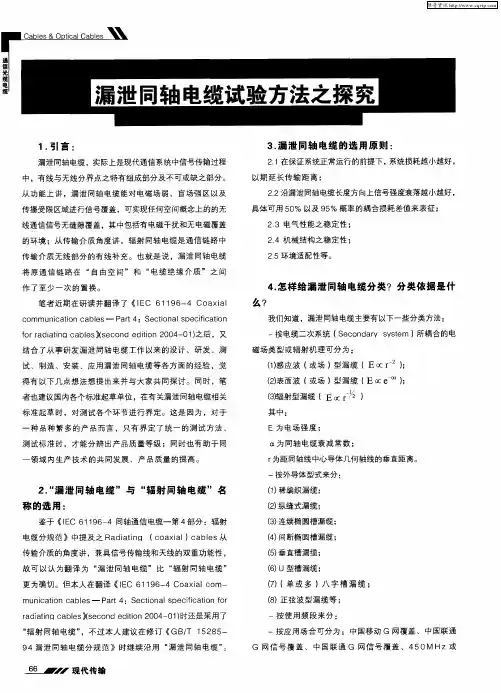

漏泄同轴电缆试验方法之探究
种 品种 繁 多 的产 品而言 ，只有 界定 了统 一 的测 试 方法 、
Ｅ为 电场强 度 ：
ａ为 同轴 电缆 衰减 常数 ；
测试标 准 时 ，才能 分辨 出产 品质量等 级 ；同时也 有助于 同
一
领 域 内生产 技术 的共 同发 展 、产 品质量 的提 高。
ｒ 为距 同轴 线中心 导体 几何轴线的垂直距离。
电缆分 规范 》中提 及之 Ｒａ ａ ｉｑ （ ｏ ｘａ ）ｃ ｂ ｅ ｄｉｔ ｎ ｃ ａ ｉ１ ａ ｌｓ从 传输介质 的角度讲 。兼具信号传输线 和天线 的双重功能性 ，
故 可 以认 为翻 译 为 “ 泄 同轴 电缆 ” 比 “ 射 同轴 电缆 ” 漏 辐
更为确切。但本人在翻译 《Ｅ １ ６ ４Ｃ ａ ｉｌ ｏ ＩＣ ６ ９ — ｏ ｘａ ｃ ｍ— １
我们在考 虑被测 漏泄 同轴电缆试 样长 度时 ， 取最小测试
频率对应值。这里 ，我们取 ７ ＭＨ ；其对应 自由空间波长 ５ ｚ 的计 算 公 式如 下 ：
ｃ ３Ｏ×１ ． Ｏ＝来自‘ Ｉｌ ＋ ｌ 用频段 、电磁辐射机理 、信号强度衰落程度等 大致可 以确定
下来 ，进而其外导体形式等亦可 以确 定。譬如 ，中国移 动市 内覆 盖 Ｇ网信号 ：频段一定 ，信号衰落强度要 求不高 ，故可
鱼 鱼
现代传输
维普资讯
８０ ０ ＭＨｚ 路无线列 调等等 ： 铁 笔者依 据近年来研发 、设计 、测试、制造、安 装、应 用
。州
是考虑端 部效应影
（ ） ｍ
漏泄 同轴 电缆 的实践经验 ，认 为对漏泄 同轴 电缆进行分 类可
依 据 “ 用场 合 ”而 定。 因 为在 确 定应 用场 合 之后 ，使 应

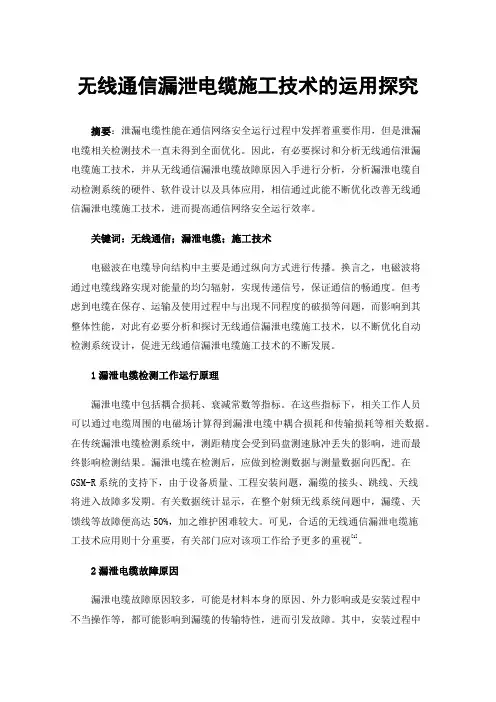

无线通信漏泄电缆施工技术的运用探究
无线通信漏泄电缆施工技术的运用探究摘要：泄漏电缆性能在通信网络安全运行过程中发挥着重要作用，但是泄漏电缆相关检测技术一直未得到全面优化。
因此，有必要探讨和分析无线通信泄漏电缆施工技术，并从无线通信漏泄电缆故障原因入手进行分析，分析漏泄电缆自动检测系统的硬件、软件设计以及具体应用，相信通过此能不断优化改善无线通信漏泄电缆施工技术，进而提高通信网络安全运行效率。
关键词：无线通信；漏泄电缆；施工技术电磁波在电缆导向结构中主要是通过纵向方式进行传播。
换言之，电磁波将通过电缆线路实现对能量的均匀辐射，实现传递信号，保证通信的畅通度。
但考虑到电缆在保存、运输及使用过程中与出现不同程度的破损等问题，而影响到其整体性能，对此有必要分析和探讨无线通信漏泄电缆施工技术，以不断优化自动检测系统设计，促进无线通信漏泄电缆施工技术的不断发展。
1漏泄电缆检测工作运行原理漏泄电缆中包括耦合损耗、衰减常数等指标。
在这些指标下，相关工作人员可以通过电缆周围的电磁场计算得到漏泄电缆中耦合损耗和传输损耗等相关数据。
在传统漏泄电缆检测系统中，测距精度会受到码盘测速脉冲丢失的影响，进而最终影响检测结果。
漏泄电缆在检测后，应做到检测数据与测量数据向匹配。
在GSM-R系统的支持下，由于设备质量、工程安装问题，漏缆的接头、跳线、天线将进入故障多发期。
有关数据统计显示，在整个射频无线系统问题中，漏缆、天馈线等故障便高达50%，加之维护困难较大。
可见，合适的无线通信漏泄电缆施工技术应用则十分重要，有关部门应对该项工作给予更多的重视[1]。
2漏泄电缆故障原因漏泄电缆故障原因较多，可能是材料本身的原因、外力影响或是安装过程中不当操作等，都可能影响到漏缆的传输特性，进而引发故障。
其中，安装过程中不当操作是引发漏泄电缆故障的主要原因，具体如下：弯折过度，使得电缆弯折小于最小弯曲的半径，造成射频变坏；接头根部受到较大外力影响，该故障短时间内无法显现出来，多是在施工完毕后的几个月甚至一年后显现出来，造成射频传输性能的降低；为做好防水工作，使得接头进水，此类故障同接头根部受到较大外力因素引发的故障一样，多是在施工完毕后的几个月甚至一年后显现出来，造成射频传输性能的降低。
电缆电力通信论文：泄漏电缆分布系统的设计和应用
电缆电力通信论文：泄漏电缆分布系统的设计和应用【摘要】本文首先对泄露电缆简要介绍,提出泄露电缆应用的场景,采用泄露电缆进行分布系统设计时的上、下行链路预算的具体算法,放大器的设计方法。
【关键词】链路;预算Leak cable distribution system design and its application【Abstract】This paper briefly introduces to leak cables, cable leakage, reveal the scene application cable distribution system design method of link budget, specific algorithm design method of amplifier.【Key words】Link;Budget1. 引言泄漏电缆集信号传输、发射与接收等功能于一体,同时具有同轴电缆和天线的双重作用,特别适用于覆盖公路、铁路隧道、城市地铁等无线信号传播受限的区域。
链路预算是泄漏电缆分布系统设计中非常重要的一项工作,本文通过一个采用泄漏电缆进行地铁隧道覆盖的实例,介绍泄漏电缆分布系统链路预算的一般方法,并对泄漏电缆分布系统采用的放大器进行详细设计。
2. 泄漏电缆简介泄漏同轴电缆(Leaky Coaxial Cable)通常又简称为泄漏电缆或漏泄电缆,其结构与普通的同轴电缆基本一致,由内导体、绝缘介质和开有周期性槽孔的外导体三部分组成。
电磁波在泄漏电缆中纵向传输的同时通过槽孔向外界辐射电磁波;外界的电磁场也可通过槽孔感应到泄漏电缆内部并传送到接收端。
图1 某地铁站泄漏电缆分布系统示意图表1 A向链路上下行强度预算结果目前,泄漏电缆的频段覆盖在450MHz-2GHz以上,适应现有的各种无线通信体制,应用场合包括无线传播受限的地铁、铁路隧道和公路隧道等。
在国外,泄漏电缆也用于室内覆盖。
关于天馈线系统的检测与故障定位的探讨
条件 ： （ １ ） 互调产物落人接收带 内。（ ２ ） 互调产物必须达到一定的电 平， 按 照 同频 干扰 和基 站 灵 敏 度 一 １ １ ０ ｄ Ｂ ｍ要 求 ， 天 线 端 口互 调 产 物 的最大信号电平必须满足 ： 一 １ １ ０ ｄ Ｂ ｍ 一 ９ ｄ Ｂ （ 同频干扰抑制 因子 ） ＋ ６ ｄ Ｂ （ ６ ０ ｍ馈 线损 耗 ） ＝ 一 １ １ ３ ｄ Ｂ ｍ。 ２ ． ２远 端 定位 互 调干 扰 的方 法 通 过 载频 空 闲时 隙 测试 及 干扰 带 指标 的统计 发 现互 调 干扰 。 确 定 互 调 干 扰 的方 法 是 ： 凌晨话务闲时 ， 首 先 通过 维 护 台实 时 查 看 各 信 道 的干 扰 带水 平 ， 统 计 小 区正 常 情况 下 的干 扰 带 ； 然 后 全 小 区载 的可能 。 对 于 下 行 平 均 信 号 强 度 和 上 行 平 均 信 号 强 度 之 间 的 大 于 频发射空闲 ｂ ｕ ｒ ｓ ｔ ， 统 计 干扰 带 有 无 明 显上 升 （ 比如 由 １ 上升到 ２ ） ， 如有 ， 则 判定 存 在互 调 干扰 。 为 了准 确 的 了解 干扰 的变 化 情 况 ， 可 在 １ ５ ｄ ａ ｒ ｂ以上 的小 区 ， 我们 认 为 这些 小 区存 在 上下 行链 路 不平 衡 。 ３ ． ３天 馈线 系 统 覆盖 故 障定 位 方法 小 结 发射空闲 Ｂ ｕ ｒ ｓ ｔ 后 提 取干 扰 带话 统 ， 通 过对 比发 射 空 闲 Ｂ ｕ ｒ ｓ ｔ 前后 小 天馈线系统故障定位方法主要依靠于 Ｍ Ｒ Ｒ数据中计算的平均 区的 Ｉ Ｏ Ｉ 来 进 行分 析 。 ２ ． ３ 经验 总 结 信号电平 ，测量报告数量对最终计算的平均信号电平影响较大 ， 计 为了增加计算结 专项 期 间发 现 存 在互 调 问题 的小 区较 多 ， 在 处 理 天线 互 调 干扰 算 的结果并不能真实反应小区的实际的覆盖情况 ， 问题 时 ， 需注 意 ： （ １ ） 确 定 天馈 线 部 分某 部 件存 在 互 调信 号 时 不要 急 果 的 可靠 性 ， 建议 连 续采 集 多 天 的 ＭＲ Ｒ数据 ， 利 用 汇 总 后 的数 据 进 于更 换 此部 件 ， 一 般将 连 接端 口松 开并 重 新 连 接基 本 就 可 以排 除 故 行 定 位分 析 。 参 考 文 献 障， 故障无法排除时再更换部件。 （ ２ ） 换天线时， 上跳线一起更换 ， 上 １ １ Ｗａ ｒ ｒ ｃ ｌ ｑ Ｌ ． Ｓ ｔ ｕ ｔ ｚ ｉ ｎ ａ ｎ ， Ｇ ｒ ａ ｒ ｙ Ａ ． Ｔ ｈ ｉ ｅ ｌ ｅ ． 天线 理 论 与设 计 ｆ Ｍ１ ． 北京： 人 民 跳线 暴 露 在 室 外 ， 比较 容 易 出互 调 问题 ； （ ３ ） 换 天线 时 ， 注 意 检 查 馈 『 ２ ０ ０ ６ ． 线 的接 头 ， 有 无 氧化 、 松动 、 进 水 等 问题 ， 如有 问题 ， 需要重做接头 ； 邮 电 出版社 ． ２ ］ 电磁 场 与微 波技 术 （ 下册 ）［ Ｍ ］ ． 广 州： 华 南理 工 大 学 出版 社 ， ２ ０ ０ ０ ． （ ４ ） 换天线时 ， 注意接头 的连接 ， 需要对平 ， 上紧 ， 并用 防水胶带密 ｆ 封。 ｆ ３ １ 史俊清． 移动通信基站天馈线安装工程施工与维护『 Ｊ Ｊ ． 电信工程技
电缆的故障诊断与监测技术
电缆的故障诊断与监测技术在现代社会中，电力的稳定供应对于各个领域的正常运转至关重要。
而电缆作为电力传输的重要载体，其可靠性和安全性直接影响着电力系统的运行效率和稳定性。
然而，由于电缆长期处于复杂的运行环境中，不可避免地会出现各种故障。
因此，有效的电缆故障诊断与监测技术就显得尤为重要。
电缆故障的类型多种多样，常见的有短路故障、断路故障、接地故障等。
这些故障的发生可能是由于电缆本身的质量问题，如绝缘老化、护套破损等；也可能是由于外部环境的影响，如雷击、过电压、机械损伤等；还可能是由于施工不当、过载运行等原因。
对于电缆故障的诊断，传统的方法包括电桥法、脉冲反射法等。
电桥法是一种比较简单的故障诊断方法，适用于低阻故障的测量。
它通过测量电缆的电阻值来确定故障点的位置，但对于高阻故障和闪络性故障，电桥法往往无能为力。
脉冲反射法是一种较为常用的故障诊断方法，它通过向电缆发送脉冲信号，然后根据反射信号的时间和幅度来判断故障点的位置。
这种方法对于各种类型的故障都有较好的诊断效果，但对于长距离电缆和复杂的电缆网络，其诊断精度可能会受到一定的影响。
近年来，随着科技的不断进步，一些新的电缆故障诊断技术也逐渐涌现出来。
例如，基于小波变换的故障诊断技术。
小波变换是一种时频分析方法，它能够有效地提取信号中的突变信息，对于电缆故障时产生的暂态信号具有很好的分析能力。
通过对故障暂态信号进行小波变换，可以准确地确定故障发生的时刻和故障类型，从而为故障诊断提供有力的支持。
除了故障诊断技术，电缆的监测技术也在不断发展。
实时监测电缆的运行状态，可以及时发现潜在的故障隐患，从而采取相应的措施，避免故障的发生。
目前，常用的电缆监测技术包括局部放电监测、温度监测、接地电流监测等。
局部放电监测是一种有效的电缆监测方法。
当电缆内部存在绝缘缺陷时，会在局部产生放电现象。
通过安装局部放电传感器，可以监测到放电信号，并对其进行分析和处理，从而判断电缆的绝缘状况。
室分项目泄漏问题分析及整改方案
室分项目泄漏问题分析及整改方案室内信号外泄问题：室内信号外泄会对网络性能带来影响，如果造成网络性能恶化，则需要分析外泄的原因；针对部分天线整改,功率,开启速度切换,小区重选参数调整等来改善.➢泄露常见问题排查分析：流程图:1. 结合KPI指标和CQT/DT确定外泄室分小区如果确定此外泄不是由于参数设置、话务拥塞等原因引起，则该小区极有可能存在微蜂窝泄露问题。
2. 对BTS参数核查，主要核查射频参数、层参数、接入参数和切换参数这些参数对控制手机的接入和切入切出有密切的关系，通过调整这些参数可以很好的控制室分小区的外泄。
3. 检查有源设备输出功率是否合理。
如果有源设备输出功率较高，整体室内信号较强，但也会引起外泄。
4. 检查靠近室外的天线选型、安装和输入功率是否合理。
如选用定向天线朝外覆盖，容易引起外泄的天线安装在没有屏蔽的地方，靠近室外的天线输入功率过大，只要一项不合理都容易带来外泄问题。
➢基于泄露问题的整改方案：1．BTS参数排查整治BTS有三类参数对室分小区外泄有较大影响，分别是层参数、接入参数和切换参数。
其中参数中层类参数可有效的控制各小区覆盖范围。
接入参数通过功率参数可控制微蜂窝发射功率，通过接入参数可控制微蜂窝的静态接入信号电平。
2. 有源设备排查整治通过CQT/DT测试，若发现建筑物整体信号偏强，无整改条件，在客户容许的条件下此时可适当降低设备整体输出功率，从而降低外泄。
3. 天线排查整治检查窗边区域天线选型及安装是否合理，如果发现室内天线均安装在窗边且为全向天线等设计方案明显不合理问题，可采用改变天线安装位置（如安装在遮挡物后），选用定向天线朝内覆盖的方式进行整改。
通过CQT/DT结合频谱仪检查靠近室外的天线注入功率是否过大造成外泄，如果过大，在保证出入口正常切换的情况下，在有外泄窗边天线分布系统支路上增加衰减器降低信号外泄。
漏缆故障定位监测系统简介(shj)
漏缆、馈线故障产生的原因（1）
人为弯折过度
漏缆、馈线故障产生的原因（2）
接头根部受力过度
漏缆、馈线故障产生的原因（3）
踩踏、磕压
漏缆、馈线故障产生的原因（4）
防水未做好，接头进水、雾腐蚀
漏缆、馈线故障产生的原因（5）
工程安装过程中，没有按安装规范操作，未做到 如下要求： • • • • • 精心清理中心导体上的粘合剂 正确修整和扩展外导体 除去泡沫介质中的金属芯片 正确紧固接头/ 箝位螺母 确保合适的探针深度
漏缆链路在线监测方案的演变
直放站自带功能：
不足之处
1、无法监测漏缆末端带天馈线的情况,因在此处没有能够检 测接入的物理接口，而隧洞口处的接头和天馈线恰恰是故 障高发的部位。
2、无法做到漏缆链路故障的精确定位 3、误告警频发
漏缆链路在线监测方案的演变
在线监测新方式 故障定位式（反射式）（在漏缆单端测试）
Birtronix RX100R 漏缆监测系统
漏缆故障定位监测系统示意图
监控中心
监控中心 监控中心
Router
铁路系统 SDH 光纤网
GSM
基站 机房
基站内 以太接口 FSU 漏缆 监测数据
天 线 漏缆 漏缆
现场管理单元
漏缆故障 定位单元 插入器 插入器 区 间 短 光 纤
室内
室内
功分器
功分器
直放站
漏缆故障定位及天馈线监测系统
特点： 能够漏缆故障精确定位（5米内）； 能够监测漏缆及所接的接头、跳线、避雷器、直流阻隔器、 天线等整个漏缆链路每个位置的回波损耗和驻波值；
在漏缆的单端测试，工程安装简单；
无增设配电箱等特殊要求。
漏缆故障定位及天馈线监测系统
铁路通信漏缆实时监测系统的应用
铁路通信漏缆实时监测系统的应用漏泄电缆是保证铁路GSM-R移动通讯系统安全运行的硬件保障。
我国现有铁路养护过程中，对于漏泄电缆的养护工作存在问题。
文章主要对漏缆实时监测系统的运行过程开展深入研究，从而实现准确定位理念。
同时以某段铁路工程为实例，针对各种铁路隧道的规划方案开展实际验证工作，使漏缆实时监测系统的优化提供重要的理论依据。
铁路通信漏缆实时监测系统应用伴随着我国社会经济的不断发展，铁路建设是城市之间沟通的桥梁，很多新建的铁路已经进入了后期的养护运营阶段。
在GSM-R移动通信系统运行下，各铁路线路都出现了众多的问题，例：漏缆接头老化、断裂等，这无形之中极大了维修工作量，严重影响了我国铁路交通网的运行秩序。
因此，文章主要对漏缆监测系统在铁路隧道之中的应用进行分析探究，寻找更好的解决方法，实现我国铁路网的正常运行。
一、漏缆实时监测系统组成与运行1.1系统组成漏缆实时监测系统主要由连接线、信号接收器、网管中心和输出检测设备等组成，工作时输出设备端发出输出电磁波，电磁波经过连接线传送，最终到目的区域产生反射电波。
若漏缆连接线某一接头出现故障时，可以向输出设备发出警告信息，输出设备受到警告信息户立即发往网络中心，工作人员可以在电脑屏幕上了解问题发生的区域，以便组织工作人员及时前往问题区域处理，有助于铁路信号安全传播。
随着铁路信号的不断升级，漏缆监测系统也在不断优化和完善，于是就形成了新一代漏缆实时监测系统，新系统的功能更加强大，可以实现问题区域的准确定位，这样就缩短了问题的处理时间，更好的保障了铁路信号安全传播。
1.2系统运行原理漏缆实时监测系统的运行基本原理是：利用驻波比与正常波的比较来实现检测，当某一区域出现问题时，信号传播的驻波比大小将会发生变化，通过变化的程度大小来判断问题的严重性，报警装置就能及时报警，一般分为3个报警等级，即一级报警、二级报警和三级报警，级数越高表示故障越大。
漏缆实时检测系统的作用是能够对问题区域准确定位，其主要定位手段是进行设点采样，设点采样的个数越多，就表示精确度越高，一般最大采样点为1050个在500m范围内的精确度可以达到0.8m。
GSM-R漏缆及天馈线在线监测系统在高速铁路中的应用
GSM-R漏缆及天馈线在线监测系统在高速铁路中的应用摘要本文分析了GSM-R漏缆在高速铁路中的应用，介绍了其使用的基础理论，以及天馈线在线监测系统的原理、性能特点和优势。
本文还详细讨论了如何正确地安装GSM-R漏缆，并且展示了一些应用实例，以说明其在高速铁路中的重要性。
最后，文章总结出GSM-R漏缆与天馈线在线监测系统的结合对高速铁路的运行具有重要的意义。
关键词GSM-R漏缆；高速铁路；在线监测系统；安装正文本文旨在探讨GSM-R漏缆在高速铁路中的应用，以及天馈线在线监测系统在该应用中的作用。
GSM-R漏缆是一种适用于有线通讯和电力系统的光纤电缆，它由一条或多条单模光纤和集成电缆组成，内部覆盖有一层绝缘材料，具有抗水、耐腐蚀和耐化学腐蚀的特点。
GSM-R漏缆可用于传输数据和信号，可用于线路作业的控制接口，可用于开关机控制接口，还可以作为监控张力的接口。
由于其具有体积小、重量轻、耐候性好和阻燃性好等优点，因此GSM-R漏缆被广泛应用于新建线路或改造线路中。
在GSM-R漏缆的应用中，需要配合使用天馈线在线监测系统。
该系统是高速铁路监控、报警和安全保障所必需的装备，它可以实时监控天馈线的受力情况，并采取相应的措施确保铁路安全，保障铁路运行的正常和稳定。
天馈线在线监测系统可以帮助铁路部门检测、识别和预防由于老化因素引起的漏损；它也可以帮助铁路部门检测、识别和预防由于非正常使用所引起的漏损。
正确安装GSM-R漏缆是安全、稳定运行的关键。
在安装GSM-R漏缆前，首先应该建立全面的计划，明确各个安装环节的要求，包括地质条件、天气条件和工作环境的要求。
在安装过程中，需要采用专业的工具与材料，及时添加橥连接器，避免人力损坏，并且要将漏缆固定支架固定，防止其振动变形，保证漏缆的安全。
本文介绍了GSM-R漏缆在高速铁路中的应用，并讨论了如何正确安装，以及天馈线在线监测系统的作用。
实例展示中，我们可以看到GSM-R漏缆与天馈线在线监测系统的结合，对于保障高速铁路运行具有重要意义。
关于天馈线系统的检测与故障定位的探讨
关于天馈线系统的检测与故障定位的探讨通信技术的飞速发展，使得第四代移动网络技术得到成功的研发并广泛的投入使用。
无线网优中数量众多的工作指向了天馈线系统的排查，需要有一整套性能检测的方法和手段。
文章以天馈线系统性能结构剖析为思路，构建天馈线系统性能评估体系，从多方面探讨系统性能在线检测的突破点，通过理论分析总结出一套在线检测和故障定位的方法。
标签：天馈线系统；在线检测；互调干扰；故障定位天馈线系统在整个移动通信系统中具有极其重要的地位，不管是核心网、传输网还是无线网等各个上游环节采用怎样的技术，信号的收发还是要通过天馈线系统来完成的，该子系统存在的性能问题直接影响到网络质量和客户感知。
文章以天馈线系统性能剖析为思路，构建天馈线系统性能评估体系，从多方面探讨天馈线系统性能在线检测的方法和手段。
通过理论分析和实例验证，总结出一套在线检测天馈线系统性能的方法。
1 天馈线的评估体系全面评价天馈线系统的性能，应该要考虑几个方面的因素。
首先，参考国标（GB/T9410-2008移动通信天线通用技术规范）中的要求。
明确了天线的驻波比、波瓣图、前后比、增益、交调等相关技术参数的范围。
根据这几个维度，将天馈线系统的性能进行第一级分解。
其次，天馈线系统的设计安装方案能否保证电磁波的有效覆盖。
这里包括了系统间的隔离度、天线工参、天面环境、天饋线系统的插损和支撑方案等因素。
针对每个性能的影响因素，进行第二级分解。
最后，考虑到频繁的硬件调整和故障处理，人为的错误导致射频配置问题，这些问题主要是鸳鸯线、小区接反、连接不良、软硬件。
配置不一致等等。
对每个影响因素进行第三级分解。
最终产生天馈线系统性能评估体系。
经过三级分解，可以发现大部分的问题集中表现为干扰问题和覆盖问题，因此文章将在第2、3的部分中分别从干扰和覆盖2个方面研究天馈线系统并提供相关的分析手段。
2 天线互调干扰问题分析2.1 互调特性说明2.2 远端定位互调干扰的方法通过载频空闲时隙测试及干扰带指标的统计发现互调干扰。
泄漏电缆的性能分析
漏泄电缆的性能分析肖远强深圳市地铁有限公司张武军深圳市赛格通信有限公司【摘要】 无线通信网正在不断增加，系统设计的要求主要是：尽量地扩大覆盖、提高通信质量、增加系统容量。
为了在隧道和建筑物内提供可靠的覆盖，漏泄电缆得到了广泛的应用。
本文就影响漏泄电缆指标的主要因素、漏泄电缆的综合性能、工程中要注意的问题作一简单介绍。
1 漏泄电缆的机理普通同轴电缆的目的是将射频能量从一端传输到另一端，并且希望有最大的横向屏蔽，使信号不能穿透电缆以避免传输过程中的射频能量的损耗。
但是，漏泄电缆的设计目的恰恰是特意减小横向屏蔽，使得电磁能量可以部分地从电缆内穿透到电缆外，当然，电缆外的电磁能量也将感应到电缆内。
单芯线或双绞线是漏泄馈体，允许外导体漏泄的同轴电缆或波导也是漏泄馈体。
但是单芯线或双绞线对高频而言其传输衰减太大，而波导尺寸很大（<3GHz时）并且造价相当昂贵，因此，得到广泛应用的漏泄馈体是同轴漏泄电缆——其传输衰减、成本和安装都和普通电缆接近。
漏泄电缆一般是用簿铜皮作为外导体，在外导体上开切不同形式的槽孔。
按漏泄机理的不同，漏泄电缆可以分为两类：耦合型和辐射型。
耦合型漏缆的外导体上开的槽孔的间距远小于工作波长。
电磁场通过小孔衍射，激发电缆外导体外部电磁场，因而外导体的外表有电流，于是存在电磁辐射。
电磁能量以同心圆的方式扩散在电缆周围。
外导体轧纹、纹上铣孔的电缆是典型的耦合型漏缆。
辐射型漏缆的外导体上开的槽孔的间距与波长（或半波长）相当，其槽孔结构使得在槽孔处信号产生同相迭加。
唯有非常精确的槽孔结构和对于特定的窄频段才会产生同相迭加。
外导体上开着周期性变化的槽孔是典型的辐射型漏缆。
耦合型漏泄是漏缆外导体上的表面波的二次效应，而辐射型漏泄是由外导体上的槽孔直接辐射产生。
耦合型电缆适合于宽频谱传输，漏泄的电磁能量无方向性，并随距离的增加迅速减小。
辐射型漏缆与工作频率密切相关，漏泄的电磁能量有方向性，相同的漏泄能量可在辐射方向上相对集中，并且不会随距离的增加而迅速减小（对特定频率和指定方向，耦合损耗比较小）。
电力通信电缆典型故障分析及应对措施分析
电力通信电缆典型故障分析及应对措施分析电力通信电缆是电力系统中重要的设备，若出现故障会导致通信中断，影响电网的正常运行。
本文将针对电力通信电缆的典型故障进行分析，并探讨应对措施。
1. 断线故障断线故障可以导致通信信号无法传输，常见的原因有电缆接头松动、线芯断裂等。
应对措施包括：- 定期进行电缆接头的检查和紧固，保证连接的稳定性；- 使用高质量的电缆，减少线芯断裂的风险；- 在电缆的关键部位设置保护装置，如防护套等，防止外力对电缆的损害。
2. 绝缘破损故障绝缘破损是导致电力通信电缆故障的常见原因，比如绝缘层老化、绝缘材料损坏等。
应对措施包括：- 定期进行绝缘层的检查，发现问题及时更换；- 选择适当的绝缘材料，提高电缆的绝缘性能；- 在电缆外层增加保护层，防止物理损害影响绝缘层的完整性。
3. 信号干扰故障信号干扰可能会导致电力通信电缆传输信号的不稳定或者错误。
常见的干扰源包括电磁波、电源干扰等。
应对措施包括：- 在电力通信电缆附近设置屏蔽层，防止外界电磁波对信号的影响；- 使用高质量的电源，减少电源干扰的可能性；- 合理布置电缆线路，避免长距离平行线路的干扰。
4. 温度过高故障温度过高可能导致电力通信电缆的绝缘材料老化、线芯导电性能下降等问题。
应对措施包括：- 选择适当的敷设方式，确保电缆能够散热；- 在电缆周围设置散热风扇等设备，降低温度；- 定期进行温度检测，发现温度异常及时排查原因。
电力通信电缆的故障种类繁多，应对措施也因故障类型而异。
但定期检查、合理敷设、使用高质量的材料是预防和解决故障的关键。
希望本文能为电力通信电缆故障的分析和应对提供一些参考。
泄漏电缆及天馈线在线监测系统介绍
泄漏电缆及天馈线在线监测系统介绍1. 背景GSM-R通信系统运行质量与铁路运输组织及运行安全密切相关，根据多个GSM-R系统开通后的实际运营情况，从系统设计、运行维护、工程实现等层面做了深入的调研，发现在GSM-R网络日常运营维护中，泄漏电缆及天馈线系统的性能对铁路GSM-R移动通信网络的安全运行有很重要的影响。
漏缆、天馈线等无源部件的故障占整个射频无线系统问题50%以上，接头、跳线、DC-Block、天线等问题占无源部件问题80%以上，随着GSM-R系统运行开通，由于设备质量问题或工程安装问题，部分漏缆所连接的接头、跳线、DC-Block、天线将开始进入故障多发期。
但由于维护的实际困难，例如长大隧道和窗口时间等因素的限制，有些故障很难被及时发现，而泄漏电缆、天馈线系统的性能对铁路GSM-R移动通信网络的安全运行有很重要的影响，但是对泄漏电缆及天馈线系统的检测，一直没有得到全面、完整地解决，因此非常有必要对泄漏电缆、天馈线系统进行全面在线监测。
为了确保GSM-R网络运行的安全，必须有先进的监测系统对GSM-R泄漏电缆及天馈线进行实时监测，为GSM-R网络优化、运行维护提供数据, 使GSM-R网络满足铁路专用调度通信、列车控制系统等特殊要求，以保证铁路通信安全畅通的要求。
2. 系统简介2.1 主要组成部分故障定位单元信号接入器FSU（现场控制单元）监控中心2.2 检测原理故障定位单元主要功能是产生故障定位信号、信号处理和通信部分，无源信号插入器将故障定位单元产生的故障定位信号，送进漏缆链路中，并将检测到的故障信号送回故障定位定位检测单元，进行信号处理，计算出故障发生点的回波损耗和故障发生的位置，并进行存储或转发。
2.3 系统示意图故障定位设备（设备间）故障定位设备（设备间）故障定位设备（设备间）故障定位设备（设备间）2.4 现场故障定位单元安装示意图漏缆链路需要被监测的重点:一、漏缆故障定位二、漏缆末端所连接的天馈线的故障定位三、隧道洞口处的天馈线（是普通检测的盲点，但又是重点）的故障定位注：漏缆末端所连接的天馈线实际上就是漏缆链路的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信漏泄电缆及天馈线问题分析和监测方法的
研究
铁路通信系统运行质量与铁路运输组织及运行安全密切相关，采用漏泄同轴电缆（漏缆）则是解决铁路隧道、路堑等无线电磁波传播受限区段通信网络覆盖的主要方法，是保证车地数据交互的重要行车设备。
漏泄电缆、天馈线系统的性能对铁路GSM-R移动通信网络的安全运行有着很重要的影响，因此非常有必要对漏泄电缆、天馈线系统进行全面的在线监测。
本文主要研究、介绍两种漏缆的监测方式，重点介绍漏缆故障定位监测系统。
检测数据通过隧洞内的短光纤传至邻近基站（机房）内的控制单元FSU，再经传输网络传至监控中心。
相信成功应用漏缆在线故障定位技术，对铁路通信的未来发展具有很重要的实际意义。
铁路无线通信漏泄电缆天馈线故障定位
一、背景介绍
泄漏电缆、天馈线系统的性能对铁路GSM-R移动通信网络的安全运行有很重要的影响，但是对泄漏电缆及天馈线系统的检测，一直没有得到全面、完整地解决，因此非常有必要对泄漏电缆、天馈线系统进行全面在线监测。
从系统设计、运行维护、工程实现等层面做了深入的调研，漏缆、天馈线等无源部件的故障占整个射频无线系统问题50%以上，接头、跳线、天线等问题占无源部件问题80%以上，随着GSM-R系统运行开通，由于设备质量问题或工程安装问题，部分漏缆所连接的接头、跳线、天线将开始进入故障多发期。
但由于维护的实际困难，例如长大隧道、维修天窗时间、被动式巡检方式等因素的限制，故障很难被及时发现处理。
二、故障原因
因材料、外力、安装等问题，使漏缆及天馈线的传输特性发生了改变，随之产生故障。
例如：
（一）人为弯折过度，电缆的弯折小于最小弯曲半径，射频特性变坏。
（二）接头根部受力过度，此类故障一般在施工完毕后较长时间（几个月甚至一年）后才会显现出来，射频传输性能才会逐渐变差。
（三）踩踏、磕压，射频特性变坏。
（四）防水未做好，接头进水、雾腐蚀，此类故障一般在施工完毕后较长时间（几个月甚至1年）后才会显现出来，射频传输性能才会逐渐变差。
（五）工程安装过程中，没有按安装规范操作，未做到如下要求：
精心清理中心导体上的粘合剂、正确修整和扩展外导体、除去泡沫介质中的金属芯片、正确紧固接头、确保合适的探针深度，此类故障一般在施工完毕后立刻或较长时间（几个月甚至一年）后才会显现出来，射频传输性能会逐渐变差。
综上所述，漏缆及天馈线系统存在着各种隐患，迫切需要切实有效的在线监测系统来对漏泄电缆、天馈线系统进行实时在线监测，保障铁路通信和行车的安全。
三、漏缆及天馈线故障定位监测系统原理
3.1在漏缆双端测试原理
发射机发射检测信号（功率P），进入被检测漏缆端口A，接收机在被检测漏缆另一端端口B接收该检测信号（功率P′），△P（漏缆损耗） = P - P′，检测整段的△P（漏缆损耗），当△P发生异常时，判定有故障；其中P或P′的检测数据，需要通过漏缆传输至同一端，进行比较计算。
在某频率下，同轴电缆的传输衰减系数α是一个稳定参数，传输损耗Ls表示射频信号通过泄漏电缆时的衰减值，
Ls=α×d式中：α-电缆传输衰减系数（dB/km）；d-电缆长度（km），对漏缆两端信号电平进行测量，可以得到漏泄电缆的信号传输实际损耗值Ls’，传输损耗变化量：ΔLs=
Ls’- Ls，如果实际测试值Ls’比理论值Ls大过一定范围，则可以判断出泄漏电缆出现故障。
因此通过对传输损耗变化量的分析，可以准确显示漏缆的工作状态是否正常。
双端式漏缆监测测试简易、成本低，但不能做到漏缆故障定位，监测系统不能独立于被监测的漏缆而工作，当漏缆有大损坏时无法检测到数据。
3.2在漏缆单端测试原理
漏缆故障的原理和功能是：发出近似通信频率的检测信号，由被测漏缆的近端开始扫描测试，一直扫描测试至漏缆最远端，测试漏缆及所接的接头、跳线、调相头、避雷器、直流阻隔器、天线等整个漏缆链路每个位置的回波损耗和驻波值（每个位置的物理射频特性值），并显示出该不良点所在的具体位置。
本文选择此原理进行研究。
四、漏缆及天馈线故障定位监测系统实现方案简述
为了不影响GSM-R设备正常工作，故障定位设备检测频率应在GSM-R频段外，但需靠近GSM-R频段，才能体现GSM-R频段的特性；根据现场对漏缆的实际测试，800MHz左右的特性与GSM-R频段（900MHz左右）的特性基本一致，700MHz以下的特性与GSM-R频段特性对于故障的特性已开始不一致了，频率相差越大，特性也相差越大；因此，选用700MHz ～
1100MHz，并且在GSM-R频段之外的频段来进行漏缆及天馈线测试。
漏缆及天馈线故障定位监测系统主要由漏缆检测单元、信号接入器、FSU（现场控制单元）、监控中心、数据传输链路等部分组成。
漏缆故障定位检测单元主要功能是产生故障定位信号、信号处理和通信部分，故障定位信号插入器将故障定位监测单元产生的故障定位信号，送进漏缆链路中，并将检测到的故障信号送回定位监测单元，进行信号处理，计算出故障发生点的回波损耗和故障发生的位置，并进行存储或转发。
漏缆检测单元检测两段漏缆链路每个位置的回波损耗和驻波值，检测数据通过隧洞内的短光纤传至邻近基站（机房）内的控制单元FSU，再经传输网络传至监控中心。
根据网管中心提供的漏缆及天馈线的在线故障定位监测数据，就可以及时发现前文中描述的各类漏缆及天馈线故障，并且明确故障发生的确切位置，给及时排障提供保障。
五、结束语
经过调查分析和实际维护工作的要求，故障定位的方式可以提高维护效率，并及时排除故障隐患，保障铁路通信和行车的安全。
漏缆故障定位监测系统更加能够适应今后的铁路通信施工及运行维护工作。
参考文献
[1] 钟章队. 铁路数字移动通信系统（GSM-R）应用基础理论 [M]. 北京交通大學出版社，20__，（7）.
[2] 钟章队. 铁路数字移动通信系统（GSM—R）无线网络规划与优化 [M]. 北京交通大学出版社，20__，（2）.
[3] 杨戍. 铁路漏泄电缆故障监测系统介绍 [J]. 铁路通信信号工程技术，20__，（2）.
[4] 宋扬. 铁路通信漏缆实时监测系统的应用及实现研究[J]. 铁道标准设计，20__，（7）.
[5] 铁路总公司. 铁路通信漏泄同轴电缆[S]. 中华人民共和国铁道部TB/T 3201——20__，20__，（12）.。
