高频电子电路 第一章 复习思考题
高频电子电路习题第一章
高频电子电路第一章习题与答案(一)填空题1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。
（答案：300~3400Hz；0~6MHz；20Hz~20kHz）2、无线电发送设备中常用的高频电路有、、、。
（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设备中常用的高频电路有、、、。
（答案：高频放大器、解调器、混频器；振荡器）4、通信系统的组成：、、、、。
（答案：信号源、发送设备、传输信道、接收设备、终端）5、在接收设备中，检波器的作用是。
（答案：还原调制信号）6、有线通信的传输信道是，无线通信的传输信道是。
（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。
（答案：振幅；频率；相位）8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。
（答案：越短；越低）（二）选择题1、下列表达式正确的是。
A）低频信号可直接从天线有效地辐射。
B）低频信号必须转载到高频信号上才能从天线有效地辐射。
C）高频信号及低频信号都不能从天线上有效地辐射。
D）高频信号及低频信号都能从天线上有效地辐射。
（答案：B）2、为了有效地发射电磁波，天线尺寸必须与相比拟。
A）辐射信号的波长。
B）辐射信号的频率。
C）辐射信号的振幅。
D）辐射信号的相位。
（答案：A）3、电视、调频广播和移动通信均属通信。
A）超短波B）短波C）中波D）微波（答案：A）（三）问答题1、画出通信系统的一般模型框图。
2、画出用正弦波进行调幅时已调波的波形。
3、画出用方波进行调幅时已调波的波形。
第二章谐振回路的基本特性（一）填空题1、LC选频网络的作用是。
（答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号）2、LC选频网络的电路形式是。
（答案：串联回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。
（答案：可变电容器电容量）4、单位谐振曲线指。
（答案：任意频率下的回路电流I与谐振时回路电流I0之比）5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。
高频电子线路1-7课后习题
⾼频电⼦线路1-7课后习题第⼀章思考题1.通信系统基本组成框图及各部分作⽤?1.信号源：在实际的通信电⼦线路中传输的是各种电信号，为此，就需要将各种形式的信息转变成电信号。
2.发送设备：将基带信号变换成适合信道传输特性的信号。
3.传输信道：信号从发送到接收中间要经过传输信道，⼜称传输媒质。
不同的传输信道有不同的传输特性。
（有线信道，⽆线信道）4.收信装置：收信装置是指接收设备输出的电信号变换成原来形式的信号的装置。
（还原声⾳的喇叭，恢复图象的显像管）5.接收设备：接收传送过来的信号，并进⾏处理，以恢复发送端的基带信号。
2.为什么⽆线电传播要⽤⾼频？（⽆线电通信为什么要进⾏调制？）低频信号传输时对发射天线的要求较⾼，不易实现。
同时对于相同频率的信号，发射时如果没有⽤⾼频调制的话，也⽆法接收和区分信号。
通过⾼频调制，可以实现以下⼏⽅⾯⽬的：A.便于进⾏⽆线传播,具体可从传播距离,抗⼲扰,⽆线信道特性等⽅⾯⼊⼿深⼊.B.便于进⾏频分复⽤,区分不同的业务类型或⽤户,即FDMA.C.从天线的⾓度出发,天线的尺⼨与发射频率的波长正相关.3.⽆线电发射机和超外差式接收机框图及各⾼频单元电路的作⽤?画出波形。
调制:将原始信号“装载”到⾼频振荡中的⽅法有好⼏种，如调频、调幅、调相等。
电视中图象是调幅，伴⾳是调频。
⼴播电台中常⽤的⽅法是调幅与调频1、⾼频放⼤：接收到有⼲扰的⾼频⼩信号，将该信号进⾏初步选择放⼤，并抑制其他⽆⽤信号。
2、混频器：将收到的不同载波频率转为固定的中频。
3、中频放⼤：主选择放⼤，具有较强的增益和滤波功能。
第三章习题讲解1、并联谐振回路外加信号频率等于回路谐振频率时回路呈（ C ）（A）感性（B）容性（C）阻性（D）容性或感性3、LC回路串联谐振时，回路阻抗最⼩，且为纯电阻。
4、LC回路并联谐振时，回路电阻最⼤，且为纯电阻。
5、LC回路的品质因数Q值愈⼩，其选频能⼒愈强。
（错）答：以串联震荡回路的品质因数为例：Q值不同即损耗R不同时，对曲线有很⼤影响，Q值⼤曲线尖锐，选择性好，Q值⼩曲线钝，选择性差。
高频电子线路第1章习题参考答案PPT教学课件
调制信号的频谱搬移到高频载波附近；另外，由于调制后的
信号是高频信号，所以也提高了信道利用率，实现了信道复
用。
调制方式有模拟调调制和数字调制。在模拟调制中，用调
制信号去控制高频载波的某个参数。在调幅方式中，AM普通
调幅、抑制载波的双边带调幅（DSB）、单边带调幅
（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调
寸大小可以与信号波长相比拟时，才有较高的辐射效率和接 收效率，这样，可以采用较小的信号功率，传播较远的距离， 也可获得较高的接收灵敏度。
2020/12/10
4
高频电子线路习题参考解答
1－3 无线通信为什么要进行凋制？如何进行调制？
答：
因为基带调制信号都是频率比较低的信号，为了达到较高的
发射效率和接收效率，减小天线的尺寸，可以通过调制，把
频（FM）和调相（PM）。
在数字调制中，一般有频率键控（FSK）、幅度键控
（2A020S/1K2/1）0 、相位键控（PSK）等调制方法。
5
高频电子线路习题参考解答
PPT教学课件
谢谢观看
Thank You For Watching来自高频电子线路习题参考解答
第1章习题参考答案
1-1
1-2
1-3
1-4
2020/12/10
1
高频电子线路习题参考解答
1－1 画出无线通信收发信机的原理框图，并说出各部分的功 用。 答：
话 筒
音频 放大器
调制器
变频器
激励放大
输出功 率放大
载波 振荡器
天线开关
扬 声 器
音频 放大器
解调器
中频放大 与滤波
混频器
2020/12/10
高频电子线路思考题
1.高频小信号放大电路的主要技术指标?如何理解放大倍数、噪声系数与灵敏度之间的关系？如何理解选择性与通频带关系？高频小信号放大器的指标包括增益通带相应输入输出阻抗如果是调谐放大器还应考虑选择性带宽小的电路选择性好，带宽大的电路选择性差。
在中心频率一定的情况下，带宽就是由Q决定的。
带宽W=f。
/Q，所以通频带和Q可以认为是同一个因素，决定选择性好坏的可以说是Q,也可以说是通频带。
2.晶体管低频放大器与高频小信号放大器的分析方法有什么不同？高频小信号放大器能否用特性曲线来分析，为什么？直流分析，就是根据电子器件和电路元件参数，求出放大器的直流电压和电流，即输入端直流电流IBQ（输入直流电压VBEQ通常视为数一硅管为0.7V,锗管约为0.2V）和输出端直流电压UCEQ、直流电流ICQ，这三个量对应输出特性曲线上一个点称为直流（或静态）工作点交流分析（或称动态分析），即在输入信号作用下求出静态工作点上迭加的各极信号电压和电流，并在此基础上计算放大性能指示。
可以采用与分析一般音频放大器频率特性相似的方法,即稳态（又称频域分析法）.也可以用另一种分析方法,就是考察阶跃信号通过放大器后的失真情况,称为暂态法（又称时域分析法）.关于稳态分析法依据:任何复杂的信号都可看成是由许多不同频率,不同幅度的正弦波的叠加.方法:通过分析或测量宽带放大器对不同频率正弦波的响应,得到电路的幅频特性和相频特性,并由此分析出该放大器的一些性能指标.应用连接图示:关于暂态法分析依据:任一信号都可看成由许多起始时间不同,幅度不同的矩形脉冲的叠加.方法:通过观察矩形脉冲经宽带放大器放大后波形的失真情况,来判断该放大器的相关特性.3.为什么低频功放不能工作在丙类而高频功放可以？丙类功放导通角小，导通电流小故放大器的效率和功率较甲、乙类的高。
但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。
高频电子电路第一章复习思考题
高频电子电路第一章复习思考题第一章复习思考题一填空1、高频小信号谐振放大器主要工作在甲类。
2、防止高频谐振放大器自激的方法主要有中和，失配。
3、功率增益的定义式是（倍）或 (dB).3、高频小信号谐振放大器的分析计算需要求解的参数主要有增益、通频带、选择性、稳定性、噪声系数。
4、实际谐振曲线偏离理想谐振曲线的程度用矩形系数表示。
5、小信号调谐放大器，当工作频率等于回路的谐振频率时，电压增益最大，当工作频率偏离谐振频率时，电压增益减小。
调谐回路的作用选出有用信号，抑制干扰信号。
6、小信号调谐放大器当回路本身有损耗时，使功率增益下降，称为插入损耗。
小信号调谐放大器由于回路失谐时，使功率增益下降，称为失配损耗。
7、调谐放大器不稳定的内部因素主要是放大管的集电结电容。
8、单调谐放大器主要由三极管和调谐回路组成。
多级级联增益增加，通频带变窄，矩形系数变小。
14、对于rLC 串联电路品质因数Q 的表达式是；而RLC 并联电路品质因数表达式是。
15、串、并联阻抗等效变换的条件是。
16、通频带、谐振频率和品质因数三者的关系是，要展宽串联谐振电路的通频带，可以电阻的值；要展宽并联谐振电路的通频带，可以电阻的值。
17、接入系数的定义是，将部分参数折算到全体时，电压、电流、阻抗的折算关系分别是，，。
（部分用.,,Z I U 全体用T T T Z I U ,,表示）18、多级单调谐小信号总带宽计算公式是，总增益表达式是。
19、矩形系数的定义式是，单级放大器的矩形系数多级放大器的矩形系数。
20、晶体管的三个频率（max T f f f 、、β）由低到高排列顺序是，其中ββf .=，当振荡器的工作频率高于时，电路不能起振。
21、噪声系数的定义是，理想噪声系数F N = ,一般情况下F N ，多级放大器总噪声系数的表达式是。
二、选择题3、高频电子线路研究的频率范围是：(a)300K～3MHz (b)3MHz～30MHz (c)整个射频频段8、现代大规模生产的高性能选频放大器的设计模式是：（a）宽带放大器与集中滤波器相结合（b）双调谐回路选频放大器（c）多级单调谐的参差调谐放大器三、问答3、高频小信号谐振放大器为什么要采用部分接入的方式？4、为什么失配法能够防止高频小信号放大器发生自激？5、工程中常用的集成滤波器有哪几种？为什么工程上常用宽带放大器与集成滤波器相结合构成选频放大器？6、噪声为什么不用电压、电流表示？而要用噪声电压均方或噪声电流均方值表示？15、集中选频放大器和谐振放大器相比，有什么优点？设计集中选频放大器时，主要任务是什么？18、通频带为什么是小信号谐振放大器的主要技术指标？通频带不够会给信号带来什么影响？为什么？19、对小信号谐振放大器为什么要提出选择性这一指标？20、超外差接收机高放管为什么要采用低噪声管？21、单调谐放大器的谐振频率主要与哪些因素有关？22、外接负载阻抗对小信号谐振放大器有哪些主要影响？23、加宽单调谐放大器通频带通常可以采取哪些措施？24、展宽单调谐放大器通频带，对谐振单元增益有何影响？为什么？四、判断题：1、信噪比是指电路中信号功率与噪声功率之比。

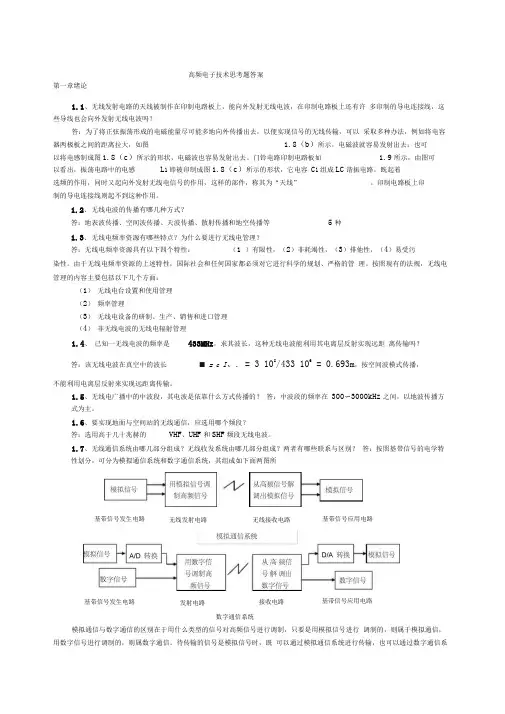

TN-0893.0101高频电子技术思考题答案总结
第一章绪论1.1、无线发射电路的天线被制作在印制电路板上，能向外发射无线电波，在印制电路板上还有许多印制的导电连接线，这些导线也会向外发射无线电波吗？答：为了将正弦振荡形成的电磁能量尽可能多地向外传播出去，以便实现信号的无线传输，可以采取多种办法，例如将电容器两极板之间的距离拉大，如图 1.8（b）所示，电磁波就容易发射出去；也可以将电感制成图1.8（c）所示的形状，电磁波也容易发射出去。
门铃电路印制电路板如 1.9所示，由图可以看出，振荡电路中的电感L1即被印制成图1.8（c）所示的形状，它电容C1组成LC谐振电路，既起着选频的作用，同时又起向外发射无线电信号的作用，这样的部件，称其为“天线”。
印制电路板上印制的导电连接线则起不到这种作用。
1.2、无线电波的传播有哪几种方式？答：地表波传播、空间波传播、天波传播、散射传播和地空传播等5种1.3、无线电频率资源有哪些特点？为什么要进行无线电管理？答：无线电频率资源具有以下四个特性：（1 ）有限性，（2）非耗竭性，（3）排他性，（4）易受污染性。
由于无线电频率资源的上述特性，国际社会和任何国家都必须对它进行科学的规划、严格的管理。
按照现有的法规，无线电管理的内容主要包括以下几个方面：（1）无线电台设置和使用管理（2）频率管理（3）无线电设备的研制、生产、销售和进口管理（4）非无线电波的无线电辐射管理1.4、已知一无线电波的频率是433MHz，求其波长，这种无线电波能利用其电离层反射实现远距离传输吗？答：该无线电波在真空中的波长■ = c I、. = 3 108/433 106 = 0.693m，按空间波模式传播，不能利用电离层反射来实现远距离传输。
1.5、无线电广播中的中波段，其电波是依靠什么方式传播的？答：中波段的频率在300〜3000kHz之间，以地波传播方式为主。
1.6、要实现地面与空间站的无线通信，应选用哪个频段？答：选用高于几十兆赫的VHF、UHF和SHF频段无线电波。
高频电子完整课后习题答案
绪论思考题1.无线通信系统由哪几部分组成，各部分起什么作用？答：无线通信系统由发射设备、传输媒质和接收设备构成，其中发送设备包括变换器、发射机和发射天线三部分；接收设备包括接收天线、接收机和变换器三部分；传输媒质为自由空间。
信息源发出需要传送的信息，由变换器将这些要传送的声音或图像信息变换成相应的电信号，然后由发射机把这些电信号转换成高频振荡信号，发射天线再将高频振荡信号转换成无线电波，向空间发射。
无线电波经过自由空间到达接收端，接收天线将接收到的无线电波转换成高频振荡信号，接收机把高频振荡信号转换成原始电信号，再由变换器还原成原来传递的信息（声音或图像等），送给受信者，从而完成信息的传递过程。
2.无线通信中为什么要进行调制与解调？它们的作用是什么？答：在无线通信的发射部分，如果把声音或图像等低频信号直接以电磁波形式从天线辐射出去，则存在下述两个问题：①无法制造合适尺寸的天线，②无法选择所要接收的信号。
因而，要实现无线通信，首先必须让各电台发射频率不同的高频振荡信号，再把要传送的信号“装载”到这些频率不同的高频振荡信号上，经天线发射出去。
这样既缩短了天线尺寸，又避免了相互干扰。
调制的作用就是把待传送的信号“装载”到高频振荡信号上。
在无线通信接收设备中，必须把空间传来的电磁波接收下来，选出所需的已调波信号，并把它还原为原来的调制信号，以推动输出变换器，获得所需的信息。
这个过程需要解调来完成。
解调的作用就是从高频已调波中“取出”原调制信号。
3.示意画出超外差式调幅收音机的原理框图，简要叙述其工作原理。
答：工作原理：接收天线接收从空间传来的电磁波并感生出微小的高频信号，高频放大器从中选择出所需的信号并进行放大，得到高频调幅波信号u 1(t )，高频放大器通常由一级或多级具有选频特性的小信号谐振放大器组成。
本地振荡器（又称本机振荡器）产生高频等幅振荡信号u 2(t )，它比u 1(t )的载频高一个中间频率，简称中频。
高频电子线路课后习题及答案
高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。
答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。
发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。
低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。
接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。
由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。
话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。
采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。
1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。
调制方式有模拟调调制和数字调制。
在模拟调制中，用调制信号去控制高频载波的某个参数。
在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。
在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。
高频电子线路思考题
1.高频小信号放大电路的主要技术指标?如何理解放大倍数、噪声系数与灵敏度之间的关系？如何理解选择性与通频带关系？高频小信号放大器的指标包括增益通带相应输入输出阻抗如果是调谐放大器还应考虑选择性带宽小的电路选择性好，带宽大的电路选择性差。
在中心频率一定的情况下，带宽就是由Q决定的。
带宽W=f。
/Q ，所以通频带和Q可以认为是同一个因素，决定选择性好坏的可以说是Q，也可以说是通频带。
2.晶体管低频放大器与高频小信号放大器的分析方法有什么不同？高频小信号放大器能否用特性曲线来分析，为什么？直流分析，就是根据电子器件和电路元件参数，求出放大器的直流电压和电流，即输入端直流电流IBQ（输入直流电压VBEQ通常视为数一硅管为0.7V，锗管约为 0.2V）和输出端直流电压UCEQ、直流电流ICQ，这三个量对应输出特性曲线上一个点称为直流（或静态）工作点交流分析（或称动态分析），即在输入信号作用下求出静态工作点上迭加的各极信号电压和电流，并在此基础上计算放大性能指示。
可以采用与分析一般音频放大器频率特性相似的方法,即稳态(又称频域分析法).也可以用另一种分析方法,就是考察阶跃信号通过放大器后的失真情况,称为暂态法(又称时域分析法).关于稳态分析法依据:任何复杂的信号都可看成是由许多不同频率,不同幅度的正弦波的叠加. 方法:通过分析或测量宽带放大器对不同频率正弦波的响应,得到电路的幅频特性和相频特性,并由此分析出该放大器的一些性能指标.应用连接图示:关于暂态法分析依据:任一信号都可看成由许多起始时间不同,幅度不同的矩形脉冲的叠加. 方法:通过观察矩形脉冲经宽带放大器放大后波形的失真情况,来判断该放大器的相关特性.3.为什么低频功放不能工作在丙类而高频功放可以？丙类功放导通角小，导通电流小故放大器的效率和功率较甲、乙类的高。
但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。
高频电子线路第1章习题参考答案__第四版
高频电子线路习题参考解答
1－3 无线通信为什么要进行凋制？如何进行调制？ 答： 因为基带调制信号都是频率比较低的信号，为了达到较高的 发射效率和接收效率，减小天线的尺寸，可以通过调制，把 调制信号的频谱搬移到高频载波附近；另外，由于调制后的 信号是高频信号，所以也提高了信道利用率，实现了信道复 用。 调制方式有模拟调调制和数字调制。在模拟调制中，用调 制信号去控制高频载波的某个参数。在调幅方式中，AM普通 调幅、抑制载波的双边带调幅（DSB）、单边带调幅 （SSB）、残留单边带调幅（VSSB）；在调频方式中，有调 频（FM）和调相（PM）。 在数字调制中，一般有频率键控（FSK）、幅度键控 （ASK）、相位键控（PSK）等调制方法。 5
3
高频电子线路习题参考解答
1－2 无线通信为什么要用高频信号？“高频”信号指的 是什么？ 答： 高频信号指的是适合天线发射、传播和接收的射频信 号。 采用高频信号的原因主要是： （1）频率越高，可利用的频带宽度就越宽，信道容量就 越大，而且可以减小或避免频道间的干扰； （2）高频信号更适合电线辐射和接收，因为只有天线尺 寸大小可以与信号波长相比拟时，才有较高的辐射效率和接 收效率，这样，可以采用较小的信号功率，传播较远的距离， 也可获得较高的接收灵敏度。
高频电子线路习题ห้องสมุดไป่ตู้考解答
1－4 无线电信号的频段或波段是如何划分的？各个频段的传 播特性和应用情况如何？
6
高频电子线路习题参考解答
第1章习题参考答案 1-1 1-2 1-3 1-4
1
高频电子线路习题参考解答
1－1 画出无线通信收发信机的原理框图，并说出各部分的功 用。 答：
话 筒 音频 放大器 调制器 变频器 激励放大 输出功 率放大
高频电子线路思考题与习题熊俊俏-2014-1-26
答：通常，由于信号的衰落，接收天线获得的电磁波信号微弱，需要先进行信号放大， 再进行解调，这种接收机的结构称为直接放大式接收机，该接收机结构对不同的接收频率， 其接收机的灵敏度(接收微弱信号的能力)和选择性(选择不同电台的能力)不同， 已经较少实用。 目前大多采用超外差接收机的结构，接收天线获得感应信号，经过高频小信号放大器进 行放大，并与本地振荡器进行混频，获得两个高频信号的频率之和信号或频率之差信号，这 两个信号的包络仍保持已调波信号的包络不变，称为中频，和频称为高中频，差频称为低中 频，后续的中频放大器选择和频信号(或差频信号)进行放大和检波，恢复原始的调制信号。 超外差接收机将接收到的不同载波频率的高频信号转变为固定的中频，如调幅收音机的 中频为 465kHz。 由于中频信号的载波频率是固定的， 中频放大器的选择性和增益与接收的载 波频率无关，因此简化了接收机的结构。 1-4 中波、短波收音机，调频收音机各有什么特点？
Zin U 38 3U12 I I U12 3I 3U12 9 RL ，即 Zin : RL 9 :1 I
同时 RL 故有 Zin 2-4
设计电子噪声测试系统， 观测电阻在不同电压条件下的噪声情况， 并与集成放大器
(如 OP07、 OP27、 OP37)的噪声情况进行比较。 解：略 2-5 无源集总器件在高频工作时的等效模型， Philips 公司给出了如题图 2-1 所示的不同 模型， 试分析其模型含义， 并就其响应特性与本章介绍的等效模型进行比较， 说明其合理性。
解：短波与超短波大部分为天波和对流层散射。由于易受到大气环流、太阳风暴、宇宙 射线等环境影响， 天波传播的信道非常不稳定， 导致接收电磁波信号的幅度发生随机性的变 化，称为衰落(Fading)，如在收听短波广播节目时，声音时高时低，甚至断断续续。电离层 的多变性及对电波的吸收作用，将会减弱短波信号，或造成较长时间的通信阻断。同时， 当被调制的无线电波信号在电离层内传播时，组成信号的不同频率成分有着不同的传播路 径和传播时延，因此会导致波形失真，这就是电离层的色散性。电离层的高度是变化的，
高频电子线路期末复习思考题
第一章绪论1.1-1一个完整的通信系统一般有、、、、等五部分组成。
1.1-2 人耳能听到的声音的频率约在到 Hz的范围内。
1.2-1 为什么在无线电通信中要使用“载波”,其作用是什么?1.2-2 在无线电通信中为什么要采用"调制"与"解调",各自的作用是什么?1.2-3 试说明模拟信号和数字信号的特点。
它们之间的相互转换应采用什么器件实现?1.2-4理解“功能”电路的功能的含意,说明掌握功能电路的功能在开发电子系统中有什么意义？第二章高频电子电路基础2.1-1 LC回路串联谐振时，回路最小，且为纯。
2.1-2 LC回路并联谐振时，回路最大，且为纯。
2.1-3 信噪比等于与之比。
2.1-4 噪声系数等于与之比。
2.2-1 LC回路串联谐振的特点是什么？2.2-2 LC回路并联谐振的特点是什么？2.3-1已知LC串联谐振回路的f o=2.5MHz，C=100PF,谐振时电阻r=5Ω,试求:L和Q o。
2.3-2已知LC并联谐振回路在f=30MHz时测得电感L=1μH, Q o=100。
求谐振频率f o=30MHz时的C和并联谐振电阻R p。
2.3-3已知LCR并联谐振回路,谐振频率f o为10MHz。
在f=10MHz时,测得电感L=3μH, Q o=100，并联电阻R=10KΩ。
试求回路谐振时的电容C,谐振电阻R p和回路的有载品质因数。
2.3-4在f=10MHz时测得某电感线图的L=3μH, Q o=80。
试求L的串联的等效电阻r o若等效为并联时,g=?第三章高频功率放大器3.1-1晶体管的截止频率fß是指当短路电流放大倍数|ß|下降到低频ß0的时所对应的工作频率。
3.1-2矩形系数是表征放大器好坏的一个物理量。
3.1-3消除晶体管y re的反馈作用的方法有和。
3.1-4.为了提高效率，高频功率放大器应工作在状态。
3.1-5.为了兼顾高的输出功率和高的集电极效率，实际中多选择高频功率放大器工作在状态。
高频电子线路课后答案(杨霓清_着)
因数 Q0 以及对信号源频率为 5.5MHz 时的失调。又若把 BW0.7 加宽至 300kHz，应在回路
两端再并联上一个阻值多大的电阻？ 解：回路电感值为
L
=
1 ω02C
=
25330 f02C
=
25330 52 × 50
=
20.2
μH
又
BW0.7
=
f0 Q0
2
因此
Q0
=
f0 BW0.7
5 ×106 =
N12 = 6， N23 = 4， N45 = 3，求 L13 、 Qe 。
解：1．画高频等效电路
图 1.T.2 题 1.6 图
根据图 1.T.2 可画如下图所示等效电路。其中， n1 = N23 / N13 = 4 /10 = 0.4 ；
n2 = N45 / N13 = 3 /10 = 0.3 ； g g = 1 / Rg ， gL = 1/ RL 。
第一章 选频网络与阻抗变换
思考题与习题
1.1 已知 LC 串联谐振回路的 C = 100pF， f0 = 1.5MHz，谐振时的电阻 r = 5Ω ，试求：L 和
Q0 。
解：由
f0
=
2π
1 LC
得
L
=
(2π
1 f0 )2 C
=
(2π
1 ×1.5×106 ) ×100×10−12
= 112.6×10−6 H = 112.6µH
≈ 171(kΩ)
R∑
=
Qe Q0
Reo
=
58.125 100
×171 =
99.18(kΩ)
外接电阻
R = ReoR∑ = 171× 99.18 ≈ 236.14(kΩ) Re0 − R∑ 171− 99.18
高频电子线路复习思考题.docx
V 高频电子线路〉复习思考题1、 电了技术发展史上的三个重要里程牌分别是指哪三个电了•器件的发明为特征的？他们对 无线电通信起了什么样的作用？2、 无线电信号的发射需要对低频信号进行调制。
什么叫调制？为什么要进行调制？调制的 方法分哪两大类？分别加以说明。
3、 记忆曲出调幅发射机方框图(包括波形和频谱)并对备部分的作用作简要说明。
4、 接收无线电信号时为什么要进行解调？对连续波来说，解调的方式有哪几种？电视信号 屮的图象信号和伴音信号应该采取什么方式解调？5、 记忆画出超外差式收音机的方框图(包括波形和频谱)并对各部分的作用作简要说明。
6、 高频电子线路屮的选频网络的作用是什么？通常分为几大类？7、 什么叫谐振？串联谐振冋路与并联谐振冋路在谐振特性、谐振曲线、通频带及对信号源 内阻和负载电阻的要求等方面，哪些地方相同？哪些地方又不同？8、 根据电路图写电流方稈或电压方稈。
(1).互感耦合串联型回路9、 为什么要对I 叫路进行抽头？冋路抽头时的阻抗变化关系如何？电压源和电流源的折合关 系又是怎么样的？10、 高频电了线路屮的高频信号其屮心频率和频谱宽度在什么范围内？高频小信号放大器的 小信号的含义是什么？如何处理？11、 何谓晶体管单级谐振放大器？记忆呦出小信号晶体管的Y参数等效电路和混合兀参数V 2R 6 C2 (2).电容耦合并联型I 叫路等效电路。
12、 单调谐冋路放大器优点是什么？缺点又是什么？如何改善？13、 非线性元件和线性元件有什么不同？何谓时变参量元件和参变电路？为什么说时变参量 元件木质上仍是线性元件？这里的参量主要指哪几个参量？14、 为什么无线电工稈技术屮不用解非线性微分方稈的方法来分析非线性电路？无线电工稈 技术屮都采用了哪些近似分析方法来分析非线性电路？15、 简述分析非线性电路的三种近似分析方法的优、缺点？16、 非线性电路具有频率变换的功能，即通过非线性器件相乘的作用产生与输入信号波形的 频谱不同的信号。
第一章高频电路答案
1 1 65.6 S2
f0
1 1 L 4.523H 2f 0 2 C 2 LC
f 0 10 106 152.44KHz Q0 65.6
RP Q0
Q0 18.65K 0C
BW0.7
若希望回路的通频带宽展宽一倍，则要求品质因素 Q 降低一倍，即谐振电阻减少一倍，则 应在回路两端并一个与谐振电阻 RP 一样的电阻，即 RL
C C ，有载品质因素： Qe
RT
RT 0C ，其中 0
1 。 LC
1-9 画出图 P1-9 所示的四个无耗的电抗~频率特性曲线，并写出关键点的频率值。
L C (a)
L
C
L1
L2 C
C1
L C2 L1
(b) 图 P1-9
(c)
(d)
解：其电抗~频率特性曲线及关键点的频率如下图所示。
2
Qe
RT
RT 0C ，其中 0
1 LC
(b) 令接入系数 PL
N2 ，其等效电路如右图所示，则有： N1 N 2
L N1 N2
C
R0
L N1 N2
C R0
RL
CL
RL
' RL
' CL
CL
' RL
1 ' ' ' RL , CL PL2CL 。此时有谐振阻抗： RT R0 // RL ，回路总电容：C C CL 2 PL
GL GT GS GP 0.377 0.167 0.05 0.16mS RL
1 6.25K GL
1-7 设计一并联谐振回路，要求其谐振频率 抑制比
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 复习思考题 一填空
1、高频小信号谐振放大器主要工作在 甲 类。
2、防止高频谐振放大器自激的方法主要有 中和 ， 失配 。
3、功率增益的定义式是 （倍）或 (dB).
3、高频小信号谐振放大器的分析计算需要求解的参数主要有增益 、通频带、 选择
性 、 稳定性 、 噪声系数 。
4、实际谐振曲线偏离理想谐振曲线的程度用 矩形系数 表示。
5、小信号调谐放大器，当工作频率等于回路的谐振频率时，电压增益 最大 ，当工作
频率偏离谐振频率时，电压增益 减小 。
调谐回路的作用 选出有用信号，抑制干扰信号。
6、小信号调谐放大器当回路本身有损耗时，使功率增益 下降 ，称为 插入损耗 。
小信号调谐放大器由于回路失谐时，使功率增益 下降 ，称为 失配损耗 。
7、调谐放大器不稳定的内部因素主要是 放大管的集电结电容 。
8、单调谐放大器主要由 三极管 和 调谐回路 组成。
多级级联增益 增加 ，通频带 变窄 ，矩形系数 变小 。
14、对于rLC 串联电路品质因数Q 的表达式是 ；而RLC 并联电路品质因数表
达式是 。
15、串、并联阻抗等效变换的条件是 。
16、通频带、谐振频率和品质因数三者的关系是 ，要展宽串联谐振电路的通
频带，可以 电阻的值；要展宽并联谐振电路的通频带，可以 电阻的值。
17、接入系数的定义是 ，将部分参数折算到全体时，电压、电流、阻抗的
折算关系分别是 ， ， 。
（部分用.,,Z I U 全体用T T T Z I U ,,表示）
18、多级单调谐小信号总带宽计算公式是 ，总增益表达式
是 。
19、矩形系数的定义式是 ，单级放大器的矩形系数 多级放大
器的矩形系数 。
20、晶体管的三个频率（max T f f f 、、β）由低到高排列顺序是 ，其中 ββf .=，当振荡器的工作频率高于 时，电路不能起振。
21、噪声系数的定义是 ，理想噪声系数F N = ,一般情况下
F N ，多级放大器总噪声系数的表达式是 。
二、选择题
3、高频电子线路研究的频率范围是：
(a)300K～3MHz (b)3MHz～30MHz (c)整个射频频段
8、现代大规模生产的高性能选频放大器的设计模式是：
（a）宽带放大器与集中滤波器相结合（b）双调谐回路选频放大器
（c）多级单调谐的参差调谐放大器
三、问答
3、高频小信号谐振放大器为什么要采用部分接入的方式？
4、为什么失配法能够防止高频小信号放大器发生自激？
5、工程中常用的集成滤波器有哪几种？为什么工程上常用宽带放大器与集成滤波器相结合构成选频放大器？
6、噪声为什么不用电压、电流表示？而要用噪声电压均方或噪声电流均方值表示？
15、集中选频放大器和谐振放大器相比，有什么优点？设计集中选频放大器时，主要任务是什么？
18、通频带为什么是小信号谐振放大器的主要技术指标？通频带不够会给信号带来什么影响？为什么？
19、对小信号谐振放大器为什么要提出选择性这一指标？
20、超外差接收机高放管为什么要采用低噪声管？
21、单调谐放大器的谐振频率主要与哪些因素有关？
22、外接负载阻抗对小信号谐振放大器有哪些主要影响？
23、加宽单调谐放大器通频带通常可以采取哪些措施？
24、展宽单调谐放大器通频带，对谐振单元增益有何影响？为什么？
四、判断题：
1、信噪比是指电路中信号功率与噪声功率之比。
（）
2、调谐放大回路的通频带只与回路的有载品质因素有关。
（）
3、为了使小信号调谐放大器工作稳定，可采用中和法，但中和法较难调整。
（）
4、小信号调谐放大器单调谐回路的选择性比双调谐回路的选择性好。
（）
5、多级放大器总的噪声系数取决于前面两级，与后面各级的噪声系数关系不大。
6、噪声电压与通频带宽度有关，接收机或放大器的带宽增大时，各种内部噪声减小。
7、放大器要选择合适的带宽，通频带过宽，信噪比降小。
8、降低放大器的工作温度可减小噪声。
9、放大器的增益与通频带存在矛盾，增益越高，通频带越窄。
10、由于微变等效电路只能解决交流分量的计算问题，因此它与电路中的直流分量无关。
11、当晶体管的工作频率超过其特征频率时，放大器将失去放大作用。
