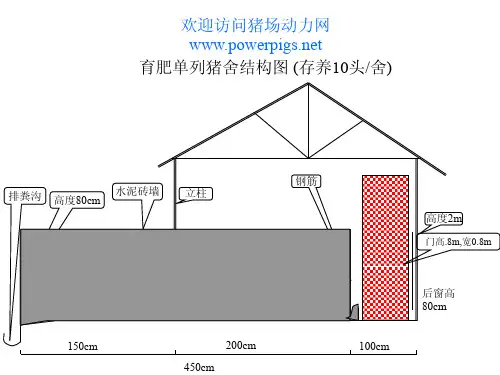

育肥猪建造舍图纸

+0.00
300*200地圈梁 砖基础 3:7灰土夯实 原土翻夯
-1.60
黏土砖墙 3.20 外墙水泥沙浆抹300高勒墙
塑钢窗 C25钢筋砼圈梁300*200
定位栏妊娠母猪舍A-C立面透视图
1
2
3
4
5
6
7
8
说明：1、上层板湖蓝色0.426厚底板奶油黄0.326厚 75厚容重12KG聚苯乙烯保温板 2、30*40*2方管或C80*40*20*2钢檩条 3、40*60*2.5方管人字梁及下弦，20*30方管支撑 4、其它猪舍屋面参照此做法，梁按轴线尺寸相应设置。
SK-1
地火坑
SK-1
上层板湖蓝色0.426厚底板奶油黄0.326厚 75厚容重12KG聚苯乙烯保温板 30*40*2方管或C80*40*20*2钢檩条 40*60*2.5方管人字梁及下弦，20*30方管支撑 3.40
120厚砖墙,抹灰 60厚聚笨保温板 120厚砖墙 1:3水泥砂浆抹灰
2.20
300*200顶圈梁
建筑、结构施工做法说明
一、标高：自然标高，饲养园区舍外地坪-0.50米(当地势高时可-0.30),舍内 +0.00; 二、猪舍屋顶做法：钢结构彩钢夹心板屋面，详见图纸。 三、结构做法： 1、基础和砖柱材料：MU10机砖,M5混合砂浆砌筑,基础埋深至地下-1.60m ,在-1.40m处米设300*200mm钢筋砼圈梁一道; 2、墙体做法： A、室内地坪以上纵墙为300mm厚保温墙，墙体由内到外顺序：1：2水泥砂 浆粉刷、120mm厚砖墙、60mm厚聚苯保温层（容重10KG/m3)、120mm厚砖 外墙抹灰； B、山墙为300mm厚保温墙或做成370mm厚实心砖墙，风机洞口预留为风机外 框尺寸+50mm,其余洞口尺寸均四周每侧加25mm; C、窗、风机等洞口两侧240mm范围为实心砖墙，墙体每2~3m由下到上实 墙拉结；墙体高度超过3m时横向1.5m处拉结240mm实心砖墙。 D、砖墙转角处每500高设D=6、L=1200拉结筋； E、圈梁：墙顶圈梁尺寸300（同墙厚）*200高，配主筋4根D=12， 箍筋D=6间距200，混凝土C20，圈梁底标高1.80m,交圈封闭,洞口大于 1000时过梁加筋一根L=洞口宽+600,两端弯钩铆接; 四、建筑做法： 1、地面：2：8灰土夯实，80mm厚C20混凝土随打随抹，压花地面； 戏水池及污水沟侧壁砌120砖，池（沟）底40mm砼垫层，底、侧壁以及 靠墙侧300高均20mm防水沙浆抹灰压光。 2、散水：素土夯实，500宽C15混凝土50厚，随打随抹，变形缝沥青防水； 五、水帘：此地区温度偏冷，可不设。 六、电气照明： 1、采用阻燃PVC管明装，三相五线制可靠接零接地，每栋舍设动力照明 控制配电箱1个； 2、舍内2排40瓦带罩节能灯,灯间距7.2m。 纵墙安装五孔插座,靠走廊侧2个。 七、给排水： 1、给水管采用镀锌管，直径25管埋入冻土层由地下入舍，在山墙墙角处 预留1个接口。 2、排水由戏水池或污水沟按坡度流向￠200室外排水管。 土建施工需与设备尺寸及安装密切配合,有疑问请及时和设计人员联系。
双胞胎育肥舍A-E立面图
c B
病 弱 猪 隔 离 间 U型地下火道
-0.12m
坡度3‰
A 1 2 3 4 5 6 7 8
育肥舍平面布置图
门窗(设备）表 设计编号 规格型号 宽 高 C-1 1200 800 SK-2 1100 1100 M1 1100 1800 加药桶 200KG 不锈钢自动采食器 数量 6 2 2 1 3 备注 塑钢双外开窗 36寸风机 彩钢门
育肥舍1-8立面图
结构设计施工说明
一、本工程设计为钢结构施工图设计，相对标高详见建筑图。 二、本施工图图中所注尺寸除标高以米为单位外，其余均以毫米为单位。 三、设计依据及施工应遵守的技术规范与规程： 1、建筑结构荷载规范 （GBJ9-87） 2、钢结构设计规范 （GBJ17-88） 3、建筑抗震设计规范 （GBJ11-89） 4、冷弯薄壁型钢结构技术规范 （GBJ18-87） 5、钢结构工程施工及验收规范 （GB50205-95） 6、钢结构高强度螺栓连接的设计施工及验收规程 （JGJ82-91） 7、混凝土结构设计规范（GBJ10-89） 8、地基基础设计规范 （GBJ7-89） 四、材料 1、本工程基础混凝土为C20，垫层为C10。 钢筋“ ”为二级钢，“ ”为一级钢。 1、本工程钢架构件均采用Q235-B.F钢制作,钢管采用Q235钢制作。 结构钢 用钢应符合《GB700-88》规定的Q235-B.F要 求， 保证其抗拉强度、伸长率、屈服点，碳、硫、磷的极限含量。 2、焊条:手工焊时， 采用E43xx系列焊条； 自动焊时用H08系列焊条,其性能应符合《GB5118-85》的规定。 3、钢构件连接、安装定位螺栓采用大六角头高强度螺栓和粗制螺栓，螺栓孔为二 类孔。高强螺栓、螺母和垫圈采用《GB3077-88》和《GB699-88》规定的钢材 制作。粗制螺栓、螺母和垫圈采用《GB700-88》规定的Q235钢制作。 4、高强螺栓、螺母和垫圈其规格和尺寸应 符合《GB1228~ 1231-84》中的规定。 五、结构制造 1、钢结构构件制作时，应按照《钢结构工程施工及验收规范》进行制作。 2、所有钢构件在制作前均1:1施工放样，复核无误后方可下料。 3、钢材加工前应进行校正,使之平整,以免影响制作精度。 4、焊接时应选择合理的焊接顺序，以减小钢结构中产生的焊接应力和变形，焊缝 长度及高度除图中已注明外，其余均为满焊，焊缝检验等级为三级。 焊缝高度：当板厚< 6mm时，hf= 4mm; 当板厚> 6mm时，hf= 5mm. 六、结构安装 1、在安装钢柱前，应检查螺栓间的距离尺寸，其螺纹是否有损伤（施工时注意保护）。 2、结构吊装时应采取适当的措施，以防止过大的弯扭变形。 3、结构吊装就位后，应及时系牢支撑及其他联系构件，保证结构的稳定性。 4、所有上部构件的吊装,必须在下部结构就位,校正系牢支撑构件以后才能进行。 七、高强度螺栓的施工要求 1、为使构件紧密结合，高强螺栓贴面上严禁有电焊、气割、毛刺等不洁物。 2、高强螺栓孔应采用钻成孔。 3、高强螺栓接触面采用喷砂处理，终拧前严禁雨淋。 八、钢结构油漆和除锈 1、所有钢构件均应彻底清除脏物及油污，严格除锈，手工应达st2级，喷砂应达 sa2级。其要求见< GBJ205-90> 。 2、所有钢构件出厂前均需防锈底漆两度后，再两度面漆。 3、高强螺栓结合面上不得油漆。 九、本工程按国家现行有关规范进行施工及验收。
0.326mm压型彩钢板 厚塑料布 60mm 聚苯保温层 厚塑料布 檩条 刚架
屋顶做法 1:20
2
3
4
5
6
7
8
双胞胎育肥舍平面布置图
SK-1
地火坑
病 弱 猪 隔 离 间
SK-1
SK-1
SK-1
黏土砖墙 3.20 外墙水泥沙浆抹300高勒墙
塑钢窗 C25钢筋砼圈梁300*200
1
2
3
4
5
6
7
8
双胞胎育肥舍1-8立面图
上层板湖蓝色0.426厚底板奶油黄0.326厚 75厚容重12KG聚苯乙烯保温板 30*40*2方管或C80*40*20*2钢檩条 40*60*2.5方管人字梁及下弦，20*30方管支撑 3.20 2.00
300*200顶圈梁
120厚砖墙,抹灰 60厚聚笨保温板 120厚砖墙 1:3水泥砂浆抹灰
300*200地圈梁 砖基础 3:7灰土夯实 原土翻夯
+0.00
SK-2 SK-2 SK-2 SK-2
-1.60
说明：1、上层板湖蓝色0.426 2、30*40*2方管或C80*40*20*2钢檩条 3、40*60*2.5方管人字梁及下弦，20*30方管支撑 4、其它猪舍屋面参照此做法，梁按轴线尺寸相应设置。
1
2
3
4
5
6
7
8
-0.12m
U型地下火道 地火坑
坡度3‰
病 弱 猪 隔 离 间
U型地下火道
-0.12m
坡度3‰
1
门窗(设备）表 设计编号 规格型号 宽 高 C-1 1200 800 SK-2 1100 1100 M1 1100 1800 加药桶 200KG 不锈钢自动采食器 数量 12 4 4 2 6 备注 塑钢双外开窗 36寸风机 彩钢门
