机械制图下期末试卷答案
机械制图期末考试及答案
1、的种类可分为视图、视图和局部剖视图;答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成角,互相平行,间隔均匀的线;答案：45゜；平行细实3、剖切面的种类可分为剖切面、的剖切面、几个相交的剖切面;答案：单一；几个平行；4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以为界,一半画成剖视图,一半画成 ;答案：对称中心线；5、机件的某一部分向基本投影面投影而得的视图称为视图, 其断裂边界应以线表示;答案：局部视图；波浪6、在局部剖视图中,波浪线不能与轮廓线,也不能轮廓线之外;答案：重合叠；超出7、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为,简称 ;答案：；断面8、画在视图轮廓线之外的断面,称为断面；画在视图轮廓线之内的断面,称为断面;答案：移出；重合9、移出断面的轮廓线用线绘制；重合断面的轮廓线用线绘制;答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线时,视图的轮廓线仍需完整的画出,不可;答案：重合叠；间断11、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为图；放大部位用线圈出;答案：局部放大；细实12、肋板、轮辐及薄壁结构, 剖切时,一律不画剖面线,并用线将它们与相邻结构分开;答案：纵向；粗实13、较长机件采用折断画法后,其长度应按标注尺寸,断裂边缘常用线画出;答案：实长；波浪14、按一定规律分布的相同结构,只需画出几个完整的结构,其余用线相连或标明中心位置并注明 ;答案：细实；总数15局部放大图上标注的比例是指的线性尺寸与相应要素的线性尺寸之比;答案：放大图形；实际机件二、选择题：每题2分1、用剖切面完全地剖开机件所得的视图称视图;A全剖B半剖 C 局部剖D 断面2、用剖切面局部地剖开机件所得的视图称视图;A全剖B半剖C局部剖D断面3．半剖视图以线为对称中心线;A双点画线B虚线C细实线D细点画线4全剖视图选用的是剖切面;A单一B几个平行的C几个相交的D其它2、半剖视图选用的是剖切面;A单一 B几个平行的C几个相交的D其它答案：A3、局部剖视图选用的是剖切面;A单一 B几个平行的C几个相交的D其它答案：A4、六个基本视图中最常用的是视图;A主、右、仰 B主、俯、左C后、右、仰 D主、左、仰答案：B5六个基本视图的投影规律是“主俯仰后：长对正；：高平齐；俯左仰右：宽相等;”A主俯仰右B俯左后右 C主左右后 D主仰后右答案：C6、机件向不平行于任何基本投影面的平面投影所得的视图叫;A局部视图B斜视图C基本视图 D向视图答案：B7、在半剖视图中半个视图与半个剖视图的分界线用 ;A粗实线 B细实线C细点画线D波浪线答案：C8在局部剖视图中,视图与剖视部分的分界线用 ;A粗实线 B细实线C细点画线D波浪线答案：D9、重合剖面的轮廓线用线表示;A粗实 B细实C细点画D波浪答案：B10局部放大图的标注中,若被放大的部分有几个,应用数字编号,并在局部放大图上方标注相应的数字和采用的比例;A希腊 B阿拉伯C罗马D中国答案：C11机件具有若干相同结构如齿、槽等,并按一定规律分布时,只需画出几个完整的结构,其余用线连接,并注明该结构的总数;A粗实 B细实C细点画D波浪答案：B12对于零件上的肋板、轮辐、薄壁等,如剖切,不画剖面符号,且用粗实线将它们与相邻结构分开;A横向 B斜向 C纵向D反向答案：C12、在下图的A-A断面图中,选出正确的断面图;答案：A13下图的A-A剖面图中,选出正确的断面图;答案：D14在下图中,选出正确的断面图;答案：A15在下图中,选出正确的左视图;答案：B16在下图中,选出正确的左视图;答案：B17、在下图中,选出正确的左视图;答案：A18在下图中,选出正确的一组视图 ; 答案：C19、下图是采用画法;A简化 B折断 C对称 D示意答案：B20下图的主适合选用剖视图;A局部 B全 C半 D旋转答案：A21在下图中的1面是;A圆柱面B滚花部分C简化画法D平面答案：D22、下图采用的是画法;A简化 B对称 C示意 D省略答案：A23下面中间的图用的是表达方法;A局部剖视图 B局部放大图C D局部剖视放大图答案：B24、下面右图用的是表示方法;A全剖B局部剖C移出剖面D重合剖面答案：C25、在下图中,选出正确的视图;答案：C26在下图中,选出正确的视图;答案：D27、在下图中选出正确的剖视图;答案：C28、在下图中选出正确的;答案：C29在下图中选出正确的剖视图;答案：B30、在下图中选出正确的主视图;答案：D31、在下图中选出正确的局部剖视图;答案：B32在下图中选出正确的局部剖视图;答案：D33、在下图中选出正确的主视图;答案：D34、在下图中选出正确的主视图;答案：D35在下图中选出正确的;答案：B36、在下图中选出正确的剖视图;答案：C37、在下图中选出正确的主视图;答案：A38在下图中选出正确的断面图;答案：C39、在下图中选出正确的剖视图;答案：B三、判断题：每题1分1、视图包括基本视图,局部视图、斜视图和向视图共四种;答案：对2、视图上标有“A”字样的是向视图;答案：对3、视图上标有“A向旋转”字样的是斜视图;答案：错41、局部视图的断裂边界一般以波浪线表示;答案：对5、机件向基本投影面投影所得的图形称为基本视图,共有六个基本视图; 答案：对6、六个基本视图中,最常应用的是右视图,仰视图和后视图;答案：错71、金属材料的剖面符号是与水平成45;的互相平行间隔均匀的粗实线; 答案：错8、半剖视图的分界线是粗实线;答案：错9、局部剖视图的波浪线可用轮廓线代替;答案：错10、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为剖视图;答案：错11画在视图轮廓之外的断面称移出断面;答案：对12、重合断面的轮廓线用细实线绘制;答案：对13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件; 答案：对14半剖视图常用于表达内外结构均较复杂的对称机件;答案：对15局部剖视图既能表达内部形状,又能保留机件的某些外形;答案：对16、局部剖视图上的波浪线可以超出轮廓线之外;答案：错17全剖视、半剖视和局部剖视均使用的是单一剖切平面;答案：对18、半剖视图用的是两个平行的剖切平面;答案：错19、判断下图采用的局部剖视是否正确;答案：错20判断下图是否正确;答案：错21、判断下面斜视图是否正确;答案：对22、判断下图是否正确;答案：错23、判断下图是否正确;答案：对24在几个平行剖切面的中,不应画出剖切面转折处的投影; 答案：对25、判断下图的画法是否正确;答案：错26、由于图形对称,应采用半剖,如下图一;答案：错27主视图中有一轮廓线与对称中心线重合,不宜采用半剖,应采用局部剖;如下图;答案：对28、判断下图采用的局部剖视是否正确; 答案：对。
最新《机械制图》期末完整考试题库388题（含标准答案）
最新《机械制图》期末完整考试题库388题（含标准答案）2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。
7．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d18．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。
A.左视图B.主视图C.俯视图D.任一视图9．投影面垂直线有（ B ）反映实长。
A.一个投影 B．两个投影C.三个投影 D．四个投影10．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
1.画出左视图外形略1.说明符号6.3的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
11．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），。

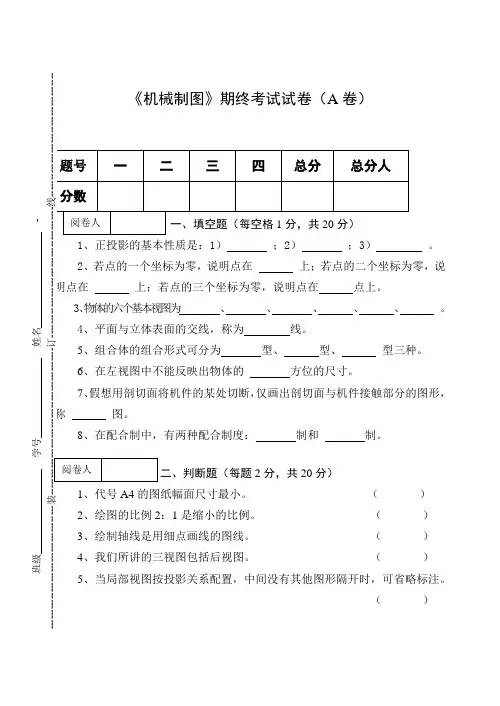

《机械制图》期末考试试卷(A卷)及答案
6、下列斜度的标注中C是正确的。
（）7、下列视图中，错误的左视图是b。
（）8、在同一张图样中，相同的尺寸一般只标注一次。
（）9、正确的左视图应该是C （）10、根据俯视图选择正确的主视图应该是（3）。
（ ）三、改错题（每题10分，共20分）1．补全视图中漏缺的图线。
2、补全剖视图中漏缺的图线。
四、读图题（共40分）1．该零件名称是 ，属于 类零件，绘图比例 ，材料是 。
2．该零件采用 个视图，名称分别为 、 、 、 。
3．零件的总长是 总高是 总宽是 ，图中100、95是 尺寸，SR9是 尺寸。
4．9×M8—6H 的表面粗糙度要求是 ，含义是 。
阅卷人 阅卷人5．在指出图中长、宽、高的尺寸基准。
《机械制图》期终考试A卷答案一、填空题（每空格1分，共20分）1、显实性、积聚性、类似性。
2、投影面、投影轴、原点。
3、主视图、俯视图、左视图、仰视图、后视图、右视图。
4、截交线。
5、叠加、切割、综合。
6、左右。
7、剖面图。
8、基孔、基轴。
二、判断题（每题2分，共20分）1、对2、错3、对4、错5、对6、错7、错8、对9、错10、对三、改错题（每题10分，共20分）四、读图题（共40分）1、齿轮箱、箱体、1：4、HT200。
2、4个、全剖主视图、A-A半剖视图、C-C局剖视图、B向视图。
3、160mm、324mm、330mm、定位、定形。
4、表面粗糙度Ra的上限值为6.3微米。
5、图中标出长、宽、高的尺寸基准。
《机械制图》期末考试试题及解答
《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。
A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。
A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。
A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。
A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。
A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。
A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。
A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。
A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。
A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。
机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。
机械制图期末试卷A及答案
机械制图期末试卷A及答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2××职业技术学院2010—2011学年第二学期《机械制图》期末试卷（A ）一、选择题(每题3分，共15分)1.锯齿形螺纹的特征代号是( ) A. M B. G C. B2.为防止螺母松动，可选用( )防松 A.圆柱销 B.圆锥销 C.开口销3.推力球轴承适用于承受( )A. 径向载荷B.轴向载荷C.同时承受径向和轴向载荷 4.下列零件主视图采用半剖视图的是( ) A.直齿圆柱齿轮 B.斜齿圆柱齿轮 C.圆锥齿轮 5.一般轴类零件的主视图的选择原则是( )A.工作位置原则B.加工位置原则C.形状特征原则 二、填空题(每空2分，共20分)1.螺纹按用途可分为 和2.销通常用于两零件间的 和3.滚动轴承一般由外圈、内圈、 和4.弹簧中参加工作的圈数称为 ，仅起支承作用的称为5.零件图的尺寸标注的合理性是指 和 三、判断题 (对的打√，错的打×。
每题3分 共15分)1.对于非标准螺纹的牙型，可用局部视图、局部放大视图和局部剖视图来表达( )2.两齿轮啮合时，其节园相切，用细实线绘制，啮合区内的齿顶园用粗实线绘制( )3.较简单的轮盘类零件一般采用一个基本视图，不需画出左视图和俯视图( )4.轴肩根部倒圆可避免应力集中( )5.在零件图的尺寸标注中，若设计基准和工艺基准不能统一，则以保证工艺要求为主( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义图1 图22．如图3所示，试标出其尺寸基准图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由实得分34．如图5所示，根据零件图回答问题(a) (b)图4图5(1).根据结构形状，此零件属于零件，所用材料为(2).该零件共用了个基本视图，其他表达方法有45(3).012.0001.016++φ的最大极限尺寸为 ，最小极限尺寸为(4).槽2×0.5槽宽是 mm ，槽深是 mm (5).表面粗糙度数值最大是 um ，最小是 um机械制图期末试卷A 答案一．填空题（每空2分 共20）1.连接螺纹 传动螺纹2.定位 连接3.滚动体 保持架4.有效圈数 支承圈5.保证达到设计要求 符合加工和测量的工艺要求二．选择题(每题3分 共15分)1. C2. C3. B4. B5. B三．判断题(对的打√，错的打×。

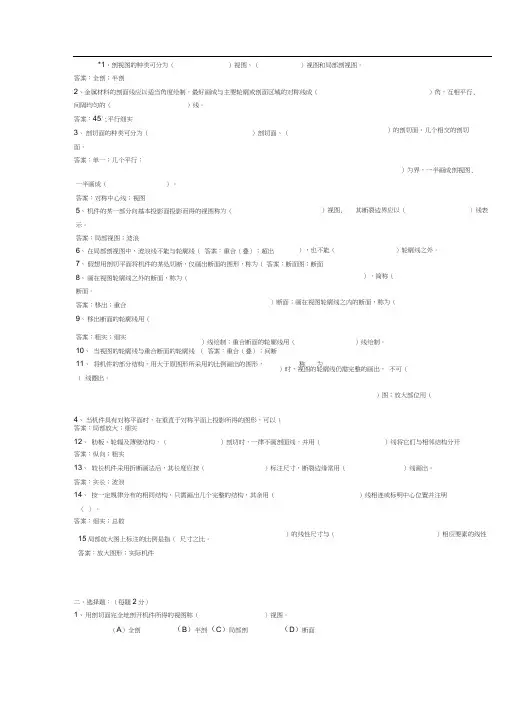

机械制图期末考试及答案
*1、剖视图的种类可分为（）视图、（ ）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行,间隔均匀的（ ）线。
答案：45°;平行细实3、 剖切面的种类可分为（）剖切面、（面。
答案：单一；几个平行；4、 当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（答案：局部放大；细实12、 肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（ ）线将它们与相邻结构分开答案：纵向；粗实13、 较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（ ）线画岀。
答案：实长；波浪14、 按一定规律分布的相同结构，只需画岀几个完整的结构，其余用（）线相连或标明中心位置并注明（ ）。
答案：细实；总数15局部放大图上标注的比例是指（ 尺寸之比。
答案：放大图形；实际机件 ）的线性尺寸与（ ）相应要素的线性二、选择题：（每题2分）1、 用剖切面完全地剖开机件所得的视图称（）视图。
（A ）全剖（B ）半剖（C ）局部剖 （D ）断面）的剖切面、几个相交的剖切）为界，一半画成剖视图,一半画成（）。
答案：对称中心线；视图5、 机件的某一部分向基本投影面投影而得的视图称为（示。
答案：局部视图；波浪6、 在局部剖视图中，波浪线不能与轮廓线（ 答案：重合（叠）；超出7、 假想用剖切平面将机件的某处切断，仅画岀断面的图形，称为（ 答案：断面图；断面 8、 画在视图轮廓线之外的断面，称为（断面。
答案：移出；重合9、 移岀断面的轮廓线用（答案：粗实；细实10、 当视图的轮廓线与重合断面的轮廓线 （ 答案：重合（叠）；间断11、 将机件的部分结构，用大于原图形所采用的比例画岀的图形，称为（ 线圈出。
）视图, ），也不能（ 其断裂边界应以（ ）轮廓线之外。
），简称（）断面；画在视图轮廓线之内的断面，称为（）线绘制；重合断面的轮廓线用（ ）线绘制。
汽车机械制图期末试卷和答案
《汽车机械制图》期末试卷一、选择题(每题3分，共15分)1. 传动螺纹有( )A. 普通螺纹B. 管螺纹C. 梯形螺纹2. 属于标准件的是( )A. 齿轮B. 弹簧C. 垫圈3. 主要承受径向载荷的轴承是( )A. 向心轴承B. 向心推力轴承C. 推力轴承4. 下列论述正确的是( )A. 斜齿圆柱齿轮主视图采用全剖视图，并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B. 单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C. 蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5. 若零件在机器中的位置是倾斜的，则其主视图的选择原则是( )A. 工作位置原则B. 加工位置原则C. 形状特征原则二、填空题(每空2分，共20分)1. 螺纹紧固件有螺栓、螺柱、螺钉、和。
2. 常用的键有、、钩头楔键和花键。
3. 钻孔时，被钻的端面应与钻头，以免钻头偏斜或钻头。
4. 零件结构比较复杂时，同一方向上尺寸基准可能有几个，其中决定零件主要尺寸的基准称为，为加工和测量方便而附加的基准称为。
5. 装配图中，装配尺寸是指装配体内零件间的和。
三、判断题(对的打√，错的打×。
每题3分共15分)1. 销通常用于两零件间的定位和连接( )2. 在外花键的画法中，其大径、终止端、尾部末端均用细实线画出( )3. 紧固件在装配图中均按不剖绘制( )4. 细小弹簧在装配图可以采用夸大画法绘制( )5. 装配图中的指引线可以曲折，曲折的次数不超过2次( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义。
图1 图2 2．如图3所示，试标出其尺寸基准。
图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由。
(a) (b)(c) (d)图44．如图5所示，根据零件图回答问题。
图5(1) 根据结构形状，此零件属于 零件，所用材料为 。
(2) 该零件共用了 个基本视图，其他表达方法有 。
机械制图期末考试复习题 答案
一、选择题(共20分,每小题1分）1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。
A．1：1 B．1：5C．5:1D．2：12、国家标准中规定标题栏正常情况下应画在图纸的( ）。
A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有（）种.A．3种B．5种C．4种D．6种4、图形上标注的尺寸数字表示（）。
A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸5、在尺寸标注中，尺寸线为（）。
A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时,应确定( ）。
A．切点的位置 B．连接圆弧的圆心C．先定圆心再定切点 D．连接圆弧的大小.7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）.A．积聚性 B．类似性 C．实形性8、物体左视图的投影方向是（）。
A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么方位( ）。
A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中，选择一种正确的答案。
（ )A．AB是水平线，BC是一般位置直线,CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线C．AB是侧平线，BC是一般位置直线,CD是水平线D．AB是正平线，BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为（）.A．正垂面B．铅垂面C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。
（ )A 细实线B 粗实线C 细虚线 D波浪线13、一机件真实长为50，宽为30.，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为( ）A 100，30B 50，30C 25,15D 100 ，6014、选择正确的左视图. ( b )17、选择正确的左视图。
（ c ）18、选择正确的左视图. ( b ）19、选择正确的左视图. （ c ）20、选择正确的左视图。
（ d ）二、填空题(20分,每空1分）1、常用比例有、和三种；比例1：2属于比例；比例2:1属于比例。
机械制图期末考试复习题答案
机械制图期末考试复习题答案⼀、选择题（共20分，每⼩题1分）1、⽤下列⽐例分别画同⼀个机件，所绘图形最⼤的⽐例是（）。
A．1:1 B．1:5C．5:1 D．2:12、国家标准中规定标题栏正常情况下应画在图纸的（）。
A．左上⾓B．左下⾓C．右上⾓D．右下⾓3、图纸的幅⾯代号有（）种。
A．3种B．5种C．4种D．6种4、图形上标注的尺⼨数字表⽰（）。
A．画图的尺⼨B．随⽐例变化的尺⼨C．机件的实际尺⼨D．图线的长度尺⼨5、在尺⼨标注中，尺⼨线为（）。
A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。
A．切点的位置B．连接圆弧的圆⼼C．先定圆⼼再定切点 D ．连接圆弧的⼤⼩。
7、当直线、平⾯与投影⾯垂直时，其在该投影⾯上的投影具有（）。
A．积聚性B．类似性C．实形性8、物体左视图的投影⽅向是（）。
A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么⽅位（）。
A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中，选择⼀种正确的答案。
（）A．AB是⽔平线，BC是⼀般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线D．AB是正平线，BC是侧平线，CD11、垂直于H⾯且与V⾯、W⾯倾斜的平⾯称为（）。
A．正垂⾯B．铅垂⾯C．侧垂⾯D．⼀般⾯12、机械图样中可见轮廓线和棱边线采⽤下列哪种线型。
（）A 细实线B粗实线 C 细虚线 D 波浪线13、⼀机件真实长为50，宽为30.，若采⽤2：1的⽐例绘制到⼤图上，标注时其长、宽分别应标为（）A100 ，30 B50，30 C25,15 D100 ，6014、选择正确的左视图。
（b ）(a) (b) (c) (d)17、选择正确的左视图。
（c ）18、选择正确的左视图。
（b ）(a) (b) (c) (d)19、选择正确的左视图。
（c ）⼆、填空题（20分，每空1分）1、常⽤⽐例有、和三种；⽐例1：2属于⽐例；⽐例2：1属于⽐例。
大学机械制图期末考试题及解析
大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。
2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。
3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。
4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。
5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。
6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。
7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。
8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。
9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。
10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。
最新《机械制图》期末完整版考核题库388题(含参考答案)
2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．外螺纹的大径用（ B ）符号表示。
A. DB. dC.D1D.d18．国标中规定用（ C ）作为基本投影面。
A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。
主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。
Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
1.说明M68╳2的含义。
M为螺纹代号，2为螺距。
Ra的值为6.3μm.；10．读零件图，并回答问题。
1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。
该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
1.指出该零件在长.宽.高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
6.31.说明符号的含义。
6.3μm.；后者表示，是由不去二、填空题11．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.12．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。
机械制图期末试卷答案.docx
机械制图期末考试试题 (A 卷 )
答案
考试班级：
考生注意：密封线内不要填写姓名，密封线外不要答题，违者试卷作零分处理。
题号一二三四五六总分
号
学
得分
得分阅卷人
一、填空题（每空 1 分，共 15 分）
1、图样中标注的尺寸数字应是机件的真实大小，没有标注计量单位的则是以mm
为单位。
2、组合体视图中要标注定形尺寸，定位尺寸和总体尺寸。
名
姓
3、机械零件上的表面交线有两种：一种是
截平面与立体表面相交的截交线，另一种是立体与立体表面相交的相贯线。
4、正投影法的三个投影特性是：真实性、类似性、积聚性。
5、三视图的投影规律为长对正、高平齐、宽相等。
得分阅卷人
二、选择题（每小题 5 分，共 15 分）
1.在正确的左视图下打√
级
班
2.在正确的左视图下打√
3、在正确的左视图下打√
得分阅卷人
三、补画第三视图（每小题10 分，共 20 分）
1、补画左视图
2、补画左视图
得分阅卷人
四、补画三视图中所缺漏的图线（每小题10 分，共 20 分）
1、补左视图中所缺图线
2、补俯视图中所缺图线
得分阅卷人
五、补画视图中所缺的图线，标注尺寸，并画出轴测图并
（尺寸直接从图中量取整数）( 共 30 分)。
《机械制图》期末考试试卷答案
《机械制图》期末考试试卷答案第一篇：《机械制图》期末考试试卷答案在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（C）局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊(B)阿拉伯(C)罗马(D)中国答案：（C）尺寸应该尽量标注在（D）上。
A、主视图B、俯视图C、左视图D、特征视图六个基本视图中最常用的是（）视图。
（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案：（B）下图的A-A剖面图中，选出正确的断面图（）。
在下图中，选出正确的一组视图（）。
答案：C 下面右图用的是（）表示方法。
（A）全剖（B）局部剖（C）移出剖面（D）重合剖面答案：C在下图中选出正确的剖视图。
（）答案：C在下图中选出正确的局部剖视图。
（）答案：B在下图中选出正确的剖视图。
（）答案：C求作立体的相贯线。
（12分）一.标注尺寸（数值从视图中量取，比例1:1）（13分）分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
（8分）(×)(√)(×)(×)选择正确的移出剖面图（将正确的答案序号填入括号内）（6分）(b)读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。
（15分）1．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号。
2．说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号。
3．指出图中的工艺结构：它有2 处倒角，其尺寸分别为C2和C1.5，有 1 处退刀槽，其尺寸为2×2。
模数其余218齿数压力角精度等级齿厚配对齿数8-7-7-3.142图号齿数齿轮轴制图校核比例数量材料第二篇：2018机械制图答案一、填空【每小题3分，共39分】1B ,2 B, 3A ,4 B, 5 B, 6D ,7 C, 8 D,9 A, 10B 11 A, 12 A, 13 C二、在下列视图中填写三视图的方位。
机械制图试题、答案第二期末考试
《机械制图》第二学期期末考试试卷班级姓名学号得分一、填空（20分）1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
2、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
3、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
4、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
5、齿轮的分度圆用（）线绘制，齿顶圆用（）绘制。
6、一螺纹的标注为M24×1.5，表示该螺纹是（）螺纹，其大径为（），螺距为（），旋向为（）。
7、轴承代号6208指该轴承类型为（）内径为（）8一张完整的零件图应包括下列四项内容（）、（）（）、（）二、在下图中选出正确图形（在对的图形下面字母打√）。
（12分）1 234三、将主视图改画成全剖视图（10分）四、作A-A，B-B断面图（键槽宽6）（15分）五、用几个平行剖切平面作主视图（15）六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
（12分）并更正七、读图填空（16分）1、该零件名称是，属于零件。
采用了一个图、一个图和二个图。
2、Φ30±0.065 表示最大和最小分别可以加工成、公差为3、图中左端标注的C2表示。
4、图中左端面的表面粗糙度Ra 值是。
5、右边轴径Φ24处键槽宽，深。
键槽侧面表面粗糙度Ra值是6、解释图中形位公差框格的意义。
《机械制图》第二学期期末考试试卷班级姓名学号得分一、填空（20分）1、剖视图的种类可分为（全剖）视图、（半剖）视图和局部剖视图。
2、剖切面的种类可分为（单一）剖切面、（平行）的剖切面、几个相交的剖切面。
3、机件的某一部分向基本投影面投影而得的视图称为（局部）视图，其断裂边界应以（波浪）线表示。
4、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（断面图），简称（断面）。
5、齿轮的分度圆用（点划）线绘制，齿顶圆用（粗实）绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015-2016学年第二学期《机械识图》期末试卷（A ）答案
（适用班级：技师汽修1502班）
1.基本视图一共有
6 个，它们的名称分别是 主视图、俯视图、左视图、仰视图、右视图、后视图。
2. 一螺纹的标注为
M24×1.5，表示该螺纹是 普通 螺纹，其大径为 25mm ，螺距为 1.5mm ，旋向为 右 。
3. 一张完整的零件图应包括下列四项内容： 图形 、 尺寸 、 技术要求 、 标题栏 。
4. 剖视图可分为全剖视图，半剖视图和局部剖视图。
5. 为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是 45度倒角。
二、参照右图所示图形，用1：2比例在指定位置画出图形，并标注尺寸。
（10
分）
三、补画视图（30分）： 1、补全视图中的图线。
（
5分）
2、分析图中螺纹画法的错误，并在指定位置画出正确图形（5
分）
3、主视图改画为局部剖视图（5
分）
考 生 答 题 不 准 超 过 此 线
4、补全视图中的图线。
（5分）
5、在指定位置画出剖面图(键槽深为3mm)（10分）
四、根据主、俯、左视图，补画右、后、仰三视图。
（10分）
五、将主视图画成全剖视图。
（10分）
六、读交换齿轮轴零件图：（20分）
<1>.该零件的名称是＿交换齿轮轴＿＿＿＿，材料是＿＿45＿＿＿，比例是＿＿1：1＿＿＿。
<2>.该零件共用了＿3＿＿个图形来表达，主视图中共有＿2＿处作了＿局部剖视＿＿＿，并采用了＿＿简化＿＿画法，另两个图形的名称是＿＿断面图＿＿＿。
<3>.在轴的右端有一个＿螺纹孔＿＿孔，其大径是＿6mm＿＿，螺孔深度是＿14＿＿，旋向是＿右旋＿＿＿。
<4>.在轴的左端有一个键槽，其长度是＿10mm＿＿，宽度是＿5mm＿＿，深度是＿3mm＿＿，定位尺寸是＿2mm＿＿＿，键槽两侧面的表面粗糙度要求是＿3.2um.
<5>.
尺寸的基本尺寸是＿φ25＿＿，最大极限尺寸是＿＿φ
25.0065＿＿，最小极限尺寸是＿φ24.9935＿＿＿，公差值是＿＿0.013＿＿＿。
<6>.图中为未注倒角的尺寸是＿1×45＿＿，未注表面粗糙度符号的表面，其Ra值是＿6.3＿＿
um。
