火灾自动报警系统原理图
消防火灾自动报警系统图解及其布线要求
消防火灾自动报警系统图解及其布线要求————————————————————————————————作者：————————————————————————————————日期：消防火灾自动报警系统图解及其布线要求火灾自动报警系统一般设置在工业与民用建筑场所，与自动灭火系统、疏散诱导系统、防排烟系统以及防火分隔系统等其他消防分类设备一起构成完整的建筑消防系统。
火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。
一、火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，能及时、准确地探测保护对象的初起火灾，并做出报警响应，告知建筑中的人员火灾的发生，从而使建筑中的人员有足够的时间在火灾发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。
火灾探测报警系统的构成如图所示。
二、消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(防火卷帘控制器、气体灭火控制器等)、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。
在火灾发生时联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散诱导系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能，当消防设备动作后将动作信号反馈给消防控制室并显示。
监视建筑消防设施的运行状态，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它触发和输入信息。
通过传输设备将火灾报警控制器发出的火灾报警信号及其它有关信息传输到建筑消防设施及消防安全管理远程监控系统。
消防联动控制系统的构成如图所示。
三、可燃气体探测报警系统可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器和火灾声警报器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。

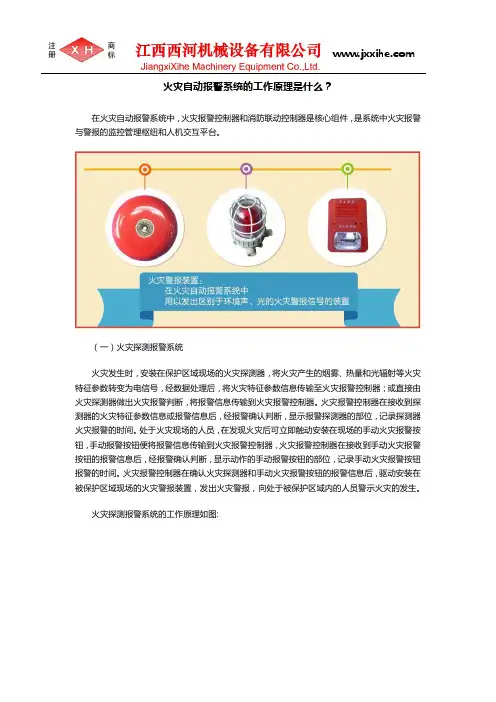

火灾自动报警系统的工作原理是什么？
火灾自动报警系统的工作原理是什么？在火灾自动报警系统中，火灾报警控制器和消防联动控制器是核心组件，是系统中火灾报警与警报的监控管理枢纽和人机交互平台。
（一）火灾探测报警系统火灾发生时，安装在保护区域现场的火灾探测器，将火灾产生的烟雾、热量和光辐射等火灾特征参数转变为电信号，经数据处理后，将火灾特征参数信息传输至火灾报警控制器；或直接由火灾探测器做出火灾报警判断，将报警信息传输到火灾报警控制器。
火灾报警控制器在接收到探测器的火灾特征参数信息或报警信息后，经报警确认判断，显示报警探测器的部位，记录探测器火灾报警的时间。
处于火灾现场的人员，在发现火灾后可立即触动安装在现场的手动火灾报警按钮，手动报警按钮便将报警信息传输到火灾报警控制器，火灾报警控制器在接收到手动火灾报警按钮的报警信息后，经报警确认判断，显示动作的手动报警按钮的部位，记录手动火灾报警按钮报警的时间。
火灾报警控制器在确认火灾探测器和手动火灾报警按钮的报警信息后，驱动安装在被保护区域现场的火灾警报装置，发出火灾警报，向处于被保护区域内的人员警示火灾的发生。
火灾探测报警系统的工作原理如图:（二）消防联动控制系统火灾发生时，火灾探测器和手动火灾报警按钮的报警信号等联动触发信号传输至消防联动控制器，消防联动控制器按照预设的逻辑关系对接收到的触发信号进行识别判断，在满足逻辑关系条件时，消防联动控制器按照预设的控制时序启动相应自动消防系统（设施），实现预设的消防功能；消防控制室的消防管理人员也可以通过操作消防联动控制器的手动控制盘直接启动相应的消防系统（设施），从而实现相应消防系统（设施）预设的消防功能。
消防联动控制接收并显示消防系统（设施）动作的反馈信息。
消防联动控制系统的工作原理如图:江西西河机械设备有限公司，是一家集科研、设计、开发、生产安装、服务、技术培训为一体的专业化企业。
目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。
火灾自动报警系统基本原理附图解
确保系统正常运行：定 期检查可以及时发现并 修复系统故障确保系统 在火灾发生时能够正常 工作。
延长系统使用寿命： 定期保养可以延长系 统的使用寿命降低更 换成本。
提高系统准确性：定期 检查和保养可以提高系 统的准确性减少误报和 漏报的可能性。
保障人员安全：定期检 查和保养可以确保系统 在火灾发生时能够及时 报警保障人员安全。
仓库环境：货物密集空间封闭火灾隐患大 报警系统：烟雾探测器、温度探测器、火焰探测器等 报警方式：声光报警、短信报警、电话报警等 联动控制：自动关闭门窗、启动消防泵、切断电源等 监控中心：实时监控仓库情况及时处理报警信息 安全培训：定期进行火灾自动报警系统操作培训提高员工安全意识
火灾自动报警系统 的维护与保养
添加标题
添加标题
添加标题
添加标题
火灾探测器的工作原理主要包括光 学探测、电离探测、热敏探测等。
火灾探测器在检测到异常情况后会 发出报警信号并通过火灾自动报警 系统进行传输和处理。
火灾自动报警控制器是火灾自动报警系统的核心设备负责接收和处理来自火灾探测器、 手动报警按钮等设备的信号。
当火灾探测器Байду номын сангаас测到火灾时会发出报警信号火灾自动报警控制器接收到报警信号后会 进行判断和处理确定火灾发生的位置和类型。
火灾探测：及时发现火灾发出报警信号 火灾报警：向相关人员发出火灾报警信息 火灾控制：控制消防设备如喷水灭火系统、消防电梯等 火灾记录：记录火灾发生时间、地点、原因等信息便于事后调查和处理
火灾自动报警系统 基本原理
火灾探测器的主要功能是检测火灾 发生时的烟雾、温度等异常情况。
光学探测是通过检测烟雾中的颗粒物 来触发报警电离探测是通过检测空气 中的电离粒子来触发报警热敏探测是 通过检测温度异常来触发报警。
火灾自动报警系统课件(PPT 33张)
二、火灾自动报警系统的组成
1.图形控制中心系统
(1)配置两台计算机，分别为监控管理操作终端和历史资料 存档管理操作终端； (2)可以以图形和文本两种方式处理事件；能对事件进行合 理分类及过滤筛选；可以通过对事件存储文件的分析，了解 何时发生何事，便于分析事件发生的原因。
2.车站级火灾自动报警系统
微处理器 FACP 控制盘 ICD显示器 紧急供电装置
对消防设备，例如：防火阀、消防水泵、防火卷帘门、排烟风机、 水流开关等，进行状态监视以及紧急控制。
• 火灾早期报警与人员疏散
当判定为火灾情况时，火灾自动报警控制盘发出声、光报警通知在场值班 人员。并且通过设置在现场的警铃、警笛、消防广播等通告人员疏散。
一、火灾自动报警系统的功能
1. 中央级功能
接收、显示并储存全线主要火灾报警设备的运行状态。 接收由车站级设备传送的各探测点的火灾报警信号,显示 报警部位及自动记录。 自动和人工手动确认火灾报警。 根据火灾发生的实际情况,自动选择预定的解决方案,向各 消防控制室发出消防救灾指令和安全疏散命令。 图形控制中心 PC 机通过无线发射台及时向市消防局 119无线报警台进行火灾报警,向消防部门通报灾。 接收主时钟的信息,使 FAS时钟与主时钟同步。
例如：水及气体喷洒、消防泵、防火阀等。
FAS系统主要功能：
• 探测火灾灾情
通过设置在现场的各种探测器，例如：感烟探测器、感温探测器、 火焰式探测器等，探测火灾的灾情。把现场探测模拟数据传送回火灾自 动报警控制盘。
• 自动判断功能
对现场传送回来的探测器数据进行分析判断，以确定是否发生火灾。
• 监控消防设备设施
5.2 火灾自动报警系统
一、火灾自动报警系统的功能 二、火灾自动报警系统的组成 三、FAS全线网络构成
火灾自动报警系统主要组件及工作原理简介
一、触发器件
2、手动报警按钮
手动火灾报警按钮安装在公共场所，当人工确认火灾发生后按
下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收
到报警信号后，显示出报警按钮的编码信息并发出报警声响。是火 灾自动报警系统中不可缺少的组成部分之一。
二、报警装置
报警装置
▪ 在火灾自动报警系统中，用以接收、显示和传递火灾报警
▪ 检查消音、复位功能；
▪ 检查屏蔽功能； ▪ 使总线隔离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能； ▪ 使至少50个输入/输出模块同时处于动作状态(模块总数少于50个时，使所有模块动作)， 检查消防联动控制器的最大负载功能； ▪ 检查主、备电源的自动转换功能。
五、主电和备电的要求
1.根据建筑设计防火规范GB 50016-2006， 建筑物、储罐（区）、堆场的消防用电设备，其电源应符合下列规定：
、消防电动装置等消防设备组成，完成消防联动控制功能；并能接收
和显示消防电话、电梯、传输设备、消防应急广播系统、自动喷水灭 火系统、消火栓系统、气体灭火系统、水喷雾灭火系统、泡沫和干粉
灭火系统、防烟排烟系统、防火门及卷帘系统、消防应急照明和疏散
指示系统、消防通讯系统等消防设备或系统的动态信息。
四、联动控制器
信号，并能发出控制信号和具有其它辅助功能的控制指示
设备称为火灾报警装置。
▪ 火灾报警控制器为火灾探测器供电，接收、显示和传输火
灾报警信号，并能对自动消防设备发出控制命令，是火灾
自动报警系统中的核心组成部分。
二、报警装置
1.报警控制器
▪ 处理和显示火警、故障、隔离、启动、动作等信息
▪ 火灾优先功能；
1.4 消防电源的负荷分级应符合现行国家标准《供配电系统设计规范》GB 50052 的有关规
消防自动报警系统图
火灾自动报警及消防联动系统

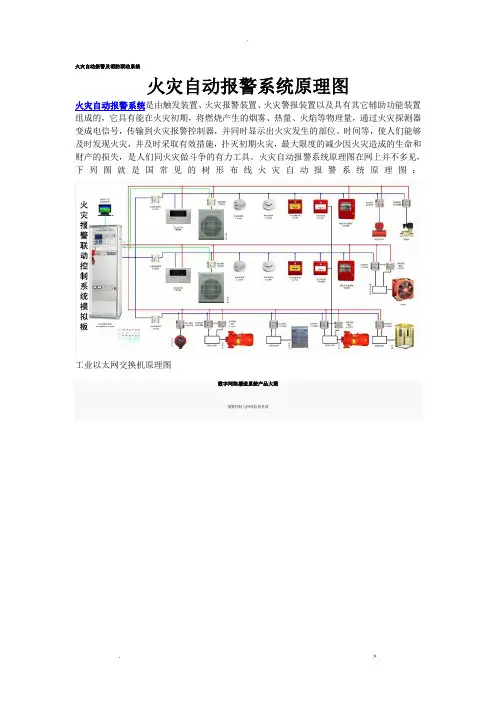

火灾自动报警系统原理图
