供电设计计算
供电工程工程量计算方法
供电工程工程量计算方法在供电工程的设计中，工程量计算是一个重要的环节。
准确、合理地计算工程量是保证工程设计质量和施工进度的关键。
本文将介绍供电工程的工程量计算方法，以及一些常用的计算原则和步骤。
一、供电工程的工程量计算主要包括线路长度、电缆长度、变电容量、设备数量、敷设物资的用量等多个方面。
下面将逐个介绍各项工程量的计算方法。
1. 线路长度的计算方法：线路长度的计算一般采用实测法或设计计算法。
实测法是指在工地现场通过实测地形、地势、距离等数据来计算线路长度。
而设计计算法则是根据设计图纸中的线路走向和距离来进行计算。
2. 电缆长度的计算方法：电缆长度的计算主要是根据线路的规划布置和拓扑结构来确定。
常用的计算公式包括：线路长度乘以电缆系数、电缆敷设的曲线长度等。
3. 变电容量的计算方法：变电容量的计算是根据供电负荷进行评估的。
通常采用的方法是根据负荷预测，考虑到用电负荷的变化情况进行合理地计算。
4. 设备数量的计算方法：设备数量的计算主要是根据供电工程的设计要求和实际情况来确定的。
常见的方法包括：根据负荷容量计算、根据供电区域规模计算等。
5. 敷设物资的用量计算方法：敷设物资的用量计算主要是根据工程所需的材料和设备来确定。
需要考虑到工程的设计要求、施工标准、使用寿命等因素进行合理地计算。
二、常用计算原则和步骤1. 准确且合理地收集和分析工程数据；2. 根据设计要求和实际情况判断采用何种计算方法；3. 根据计算方法，进行详细的计算过程，确保计算准确无误；4. 对计算结果进行检查和复核，确保结果的可靠性；5. 根据计算结果进行工程量的总结和归纳，编制详细的工程量报表。
本文介绍了供电工程工程量计算方法。
对于设计师和工程师而言，准确计算工程量是保证工程质量和施工进度的重要环节。
只有通过合理的计算方法和步骤，才能够达到准确、可靠的工程量结果，为供电工程的建设提供有力的支持。
以上就是关于供电工程工程量计算方法的相关内容。
电量计算怎么算

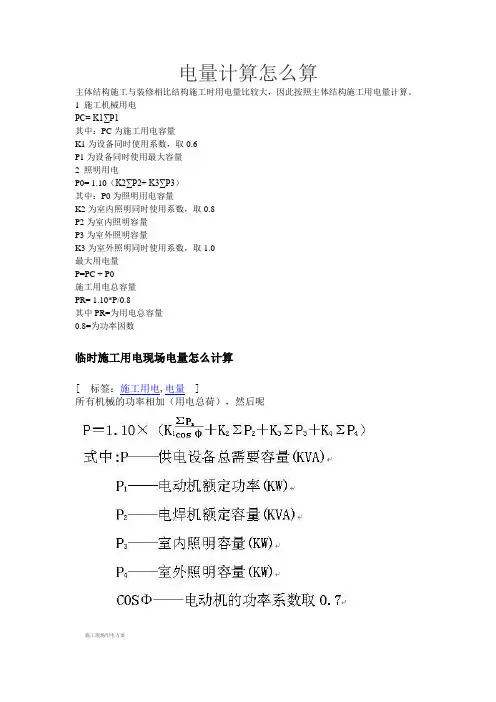

电量计算怎么算主体结构施工与装修相比结构施工时用电量比较大，因此按照主体结构施工用电量计算。
1 施工机械用电PC= K1∑P1其中：PC为施工用电容量K1为设备同时使用系数，取0.6P1为设备同时使用最大容量2 照明用电P0= 1.10（K2∑P2+ K3∑P3）其中：P0为照明用电容量K2为室内照明同时使用系数，取0.8P2为室内照明容量P3为室外照明容量K3为室外照明同时使用系数，取1.0最大用电量P=PC + P0施工用电总容量PR= 1.10*P/0.8其中PR=为用电总容量0.8=为功率因数临时施工用电现场电量怎么计算[ 标签：施工用电,电量]所有机械的功率相加（用电总荷），然后呢施工现场用电方案1、工程概况2、用电总平面布置详见施工用电平面布置图3、使用施工动力情况名称数量（台）额定功率（KW）名称数量（台）额定功率（KW）混凝土搅拌机 1 10 弯曲机 1 5.5插入式振捣器3 3.3 镝灯 2 10.5平板振捣器3 6.6 塔吊 1 20.9电焊机1 15 碰焊机 1 100切割机1 15 蒸饭箱 1 9钢筋切断机1 5.5 开水炉 1 9经计算施工现场全部动力设备总功率∑P=210.3KW，根据常规估算，施工计划用电计算为：P动=K×∑P / COSφ =0.7×210.3/0.75=196.28KW考虑到照明及生活用电按10% P动，则实际需用电量为：P总 =1.1×P动 =215.9KW现场业主提供总电源，提供的施工用电能满足施工机械要求，我公司进场后将按照施工要求临时用电线路布置。
4、配电线路布置：4.1 施工现场临时用电总电源是由业主提供的低压电系统380/220电压的总配电箱，整个施工现场按三级配电内容形式布置，即总配电箱→分配电箱→用电设备。
对各施工用电配电箱、分配箱、开关箱按现场线路逐一编号，“一机、一闸、一漏、一箱”。
箱内所用开关，用明显的标志注明其回路和所控用设备等，开关箱有专人负责，周围无杂物并定期有持证电工按时检查，整个施工现场供电线路严禁非电工擅自装、安用电器、拉高电线，以防发生触电伤害。
综采供电设计探讨与计算
综采工作面供电设计探讨与计算安徽淮北矿业集团神源煤化工综采一区孙文董摘要：随着煤矿机械化水平的提高，为提高回收率和生产效率，综采工作面向长、大采高发展，设备功率不断增大，电流、压降损失不断变大，原有660V和1140V设备已无法满足生产需要，急需提高电压等级，来降低运行电流和电压压降，本文以某工作面3300V供电进行设计与计算。
关键词：3300V移动变电站电缆一、工作面概况某工作面倾斜长260米，机巷走向长1670m,风巷长1498米，煤层平均厚度为 2.96米，采用综合机械化采煤，综采工作面供电设备采用大断面单巷布置法（移动变电站随着工作面移动）。
二、供电方案某工作面10KV电源来自采区变电所，工作面机组采用移动变电站供电，因负荷较大且考虑变电所两段负荷分布均匀，采用双路电源供给工作面机组，其中一路供采煤机、转载机、乳化泵、喷雾泵，另一路供运输机、破碎机、皮带机。
三、3300V负荷统计（1140V不在统计）名称型号电压V 电流A 功率KW 台数备注采煤机MG650/1620-WD 3300 333 1620 1运输机SGZ1000/1000×2 3300 233×2 1000×2 1转载机SZZ900/315 3300 73 315 1总计3935四、移动变电站的选择（－）、3300V设备1、第一台供采煤机、转载机ΣΡe=1620+315=1935KWK X=0.4+0.6*P max/ΣΡe=0.4+0.6*1620/1935=0.9 加权平均功率因数取cosφ=0.75S b=K X*ΣΡe/COSΦ=0.9*1935/0.75=2322KVA根据上述计算，第一台选用KBSGZY-3150/10/3.45移动变电站，其容量3150KVA大于2322KVA,满足需要。
2、第二台供运输机ΣΡe＝2000KW由于是单台设备，需用系数K X取1，加权平均功率因数取cosφ=0.75S b=K X*ΣΡe/COSΦ=1*2000/0.75=2667KVA根据上述计算，第一台选用KBSGZY-3150/10/3.45移动变电站，其容量3150KVA大于2667KVA,满足需要。
电气设计相关计算公式大全
电气设计相关计算公式大全一、常用的需要系数负荷计算方法1、用电设备组的计算负荷（三相）：有功计算负荷Pjs=Kx·Pe(Kw)；无功计算负荷Qjs=Pjs·tgψ（Kvar）；视在功率计算负荷Sjs=√￣Pjs2+ Qjs2（KVA）；计算电流Ijs=Sjs/√￣3·Ux·Cosψ（A）。
式中：Pe---用电设备组额定容量（Kw）；Cosψ---电网或供电的功率因数余弦值（见下表）；tgψ ---功率因数的正切值（见下表）；Ux---标称线电压（Kv）。
Kx---需要系数（见下表）提示：有感抗负荷（电机动力）时的计算电流，即：Ijs=Sjs/√￣3·Ux·Cosψ·η（A）η---感抗负荷效率系数，一般取值0.65～0.85。
民用建筑（酒店）主要用电设备需要系数Kx及Cosψ、tgψ的取值表：注：照明负荷中有感抗负荷时，参见照明设计。
2、配电干线或变电所的计算负荷：⑴、根据设备组的负荷计算确定后，来计算配电干线的负荷，方法如下：总有功计算负荷∑Pjs=K∑·∑(Kx·Pe)；总无功计算负荷∑Qjs= K∑·∑（Pjs·tg）；总视在功率计算负荷∑Sjs=√￣（∑Pjs）2+（∑Qjs）2。
配电干线计算电流∑Ijs=∑Sjs/√￣3·Ux·Cosψ（A）。
式中：∑---总矢量之和代号；K∑---同期系数（取值见下表1）。
⑵、变电所变压器容量的计算，根据低压配电干线计算负荷汇总后进行计算，参照上述方法进行。
即：∑Sjs变= K∑·∑Sjs干线（K∑取值范围见下表2）。
变压器容量确定：S变=Sjs×1.26= （KVA）。
（载容率为80﹪计算，百分比系数取1.26，消防负荷可以不计在内）。
变压器容量估算S变= Pjs×K×1.26= Pjs×1.063×1.26= （Kva）。
煤矿供电设计与继电保护整定计算示例
煤矿供电设计与继电保护整定计算示例1. 引言1.1 概述煤矿供电设计和继电保护整定是在煤矿行业中非常重要的技术环节。
煤矿作为能源产业的关键部门，对供电系统和继电保护要求高度可靠和安全性。
本文旨在探讨煤矿供电设计和继电保护整定的计算方法，并通过一个实例分析来验证以及讨论其结果。
1.2 文章结构本文共分为五个主要部分，具体内容如下：- 引言：介绍文章的背景和目的。
- 煤矿供电设计：详细讨论了供电系统概述、设计原则以及电气设备选择等方面内容。
- 继电保护整定计算：阐述了继电保护的概念和整定计算方法的介绍。
- 实例分析与结果讨论：通过一个具体案例，进行了参数设置和整定计算过程的分析，并讨论了相关结果。
- 结论与展望：总结了文章内容，并提出存在问题及未来发展方向。
1.3 目的本文旨在深入探讨煤矿供电设计与继电保护整定计算方法，并通过实例分析验证这些方法的可行性和有效性。
希望通过本文的研究，进一步提高煤矿供电系统的可靠性和安全性，为煤矿行业的发展做出贡献。
同时，也为其他相关领域的电气工程师提供参考和借鉴。
2. 煤矿供电设计2.1 供电系统概述煤矿供电系统是指为煤矿提供稳定、可靠的电力供应的设备和网络。
该系统通常包括输电线路、配电变压器、配电线路、开关设备以及其他相关辅助设备。
供电系统需要满足工矿企业的用电需求，保证生产设备的正常运行。
2.2 设计原则在进行煤矿供电系统设计时，需要考虑以下原则：2.2.1 可靠性原则：供电系统应具有良好的可靠性，确保不间断地为工矿企业提供稳定的电力。
2.2.2 安全性原则：供电系统应采取安全措施，预防火灾、触电等事故，并且能够快速有效地切除故障点。
2.2.3 经济性原则：在满足供电需求的前提下，尽量降低工程投资和运营成本。
2.3 电气设备选择在煤矿供电系统设计中，需要选择适当的电气设备以满足不同负荷和环境条件下的需求。
常见的主要设备包括：2.3.1 输电线路：选择合适的电压等级和导线截面积，确保输电过程中的损耗和电压降低在允许范围内。
采面供电设计
播土采区1307采面供电设计计算一、概述 (2)二、变电所及采面配电点位置的确定 (2)1.变电所位置确定 (2)2.采面配电点位置的确定 (2)三、负荷统计及其配电点变压器容量的选择 (3)1.负荷统计 (3)2.低压开关及配电点动力变压器选择 (4)四、电缆的选择 (6)1.高压电缆选择 (10)2.高压电缆截面的校验 (11)3.采煤机供电低压电缆的选择 (11)4.采面溜子低压电缆的选择 (12)5.乳化泵低压电缆的选择 (12)6.喷雾泵低压电缆的选择 (13)7.按启动条件校验各电缆 (13)五、过电流保护装置整定计算 (15)六、《12307采面供电图》见附图1-1 (19)七、《12307采面设备布置图》供电图见附图2-2 (19)一、概述二、该采煤工作面位于播土工业广场以东约2100m处, 工程垂直埋深47-150m。
切眼长度240m, 采长1400m左右。
工作面采用单一倾斜长壁后退式综合机械化采煤法, 采用MG-300/730-WD采煤机进行采煤, 一次采全高。
采用SGZ960/800中双链刮板输送机、SZZ960/250转载机和DSJ120/50/200X型可伸缩皮带输送机进行运输, 并配备轮式破碎机进行破碎。
上下端头采用ZZG6200/19/38型支撑掩护式液压支架, 切眼中间采用ZZ4800/18/38型支撑掩护式液压支架。
三、变电所及采面配电点位置的确定1.变电所位置确定2.根据采区变电所位置选择原则, 采区变电所要位于负荷中心,并且采用就近原则进行选择。
采面动力供电应由播土采区东二里块井下变电所进行供电。
供电电压为10KV, 供电线路长度为1680米左右。
3.采面配电点位置的确定四、工作面动力由采面下运巷设备列车移动变电站提供。
移动变电站设置在采面运输巷内, 且敷设供移动变电站的专用轨道, 轨距为900mm, 并将其设置在距采面切眼下出口150m位置。
各设备安装详细位置见附图（1-1）。
通信基站太阳能供电的设计计算
通信基站太阳能供电的设计计算一、现场勘测项目：1、基站各专业设备的用电负荷的功率：W2、基站各专业设备的用电负荷的每天工作时间：h3、基站各专业设备的用电负荷每天所消耗的能量：Wh4、合计以上的项目：基站负载每天总平均消耗能量：Wh二、系统总负债所需的蓄电池容量为：C= （Wh基站总平均消耗/48V系统电压）*3（后备天数）Ah0.8放电深度*0.65温度系数如：85AH 取100AH 48V三、太阳能电池板的配置计算：基站负载功率：W用电时间：h每天消耗的能量：ＷＨ发电系统的效率按７５％计算一天系统发电量约为：ＷＨ／７５％当地的日照峰值时间：Ｈ太阳能方阵总功率=负载功率Ｗ×用电时间(H)/日照峰值时间(H)/ 损耗系数(0.75)；按微站设备负载功率为100W，用电时间为24小时，日照峰值时间为3.08小时；太阳能方阵总功率=100W×24/3.08/0.75=1039W。
汕头的资源情况从“可再生能源工程分析软件RETScreen”查出：汕头年平均、太阳能日辐射值达到4.06小时，2月份及3月份太阳能辐射值最小，分别为3.08、3.15小时；平均风速按5m/s设计；同时系统备电时间设计为3天。
2.2、太阳能电池极板及风机的配置按微站设备负载功率为100W，用电时间为24小时，每天耗电量约为2.4 度电。
发电系统的效率按70％计算，一天系统发电量约为3.44度。
风能日发电量约为3.61度（平均输出功率0.15KW×24小时×(1+空气密度修正系数-1%)，光伏日发电量约为3.08度(按最小月份)风光互补系统中风光的配置比例按照风电:光电＝7:3进行配置，即每天风能发电与光伏发电分别为2.38度、1.02度。
太阳能方阵功率=1.02/3.08=0.331KW；风能功率=2.38/3.61=0.659KW。
供配电设计计算公式
供配电设计计算公式配电设计是指根据用户需求和用电负荷，设计并确定合适的供电系统来满足用电要求。
配电系统一般包括主配电室、母线系统、断路器、开关柜等组成部分。
在进行配电设计计算时，通常需要考虑以下因素：1.用电负荷计算：根据用户需求和用电设备的功率、数量和使用时间等参数，计算整个系统所需的总负荷。
用电负荷计算公式如下：总负荷=Σ（设备功率×设备数量×使用系数）其中，使用系数是指设备实际使用时间与预计使用时间的比值。
2.进线容量计算：根据总负荷和设定的功率因数，计算所需的进线容量。
功率因数是指电功率与视在功率的比值，通常为0.8至1之间。
进线容量计算公式如下：进线容量=总负荷/（√3×电压×功率因数）其中，√3是三相电的系数，电压是指电源电压（通常为380V）。
3.母线设计计算：根据进线容量和用电负荷，设计合适的母线系统。
母线是一种导电设备，用于连接不同电器设备和电源，将电能传输到各个分支回路。
母线设计需考虑电流负荷、电压降和短路电流等因素。
4.断路器选择计算：根据所需负荷、故障电流和用电设备类型，选择合适的断路器。
断路器的选型需考虑额定电流、操作电压、断电能力和选择系数等参数。
常用的断路器选择公式如下：断路器额定电流≥最大用电负荷/（√3×电压）其中，电压为供电电压，√3是用电电流与相电压的关系。
5.线路电压降计算：根据所需负荷和线路长度，计算线路的电压降。
电压降是指电流通过导线时发生的电压损失。
电压降计算公式如下：电压降=线路电阻×电流其中，线路电阻可以根据导线材料及规格来查表确定。
电路电阻公式如下：线路电阻=电阻率×长度/截面积其中，电阻率为导线材料的电阻率，长度为线路长度，截面积为导线的截面面积。
6.开关柜容量计算：根据用电负荷和断路器选择，计算开关柜的容量。
开关柜容量计算公式如下：开关柜容量=Σ（断路器额定电流）以上是基本的配电设计计算公式和步骤，实际设计过程中还需根据具体情况进行调整和补充。
监控系统集中供电计算方法
监控系统集中供电计算方法一、计算总功率首先，需要计算出所有监控设备的总功率。
每个设备的功率可以通过查看设备的技术参数或者使用电能表来测量得到。
将各个设备的功率相加即可得到总功率。
二、电源选择根据总功率来选择相应的电源。
电源的选择应满足如下几个条件：1.输出功率大于等于总功率：电源的输出功率应大于或者等于总功率，以确保供电充足。
2.电压稳定性好：电源应具备较好的电压稳定性，以确保设备正常工作。
3.效率高：电源的效率应尽可能高，以减少能量的损耗。
4.安全可靠：电源应具备过载、短路保护等功能，以保证设备和人身安全。
根据上述条件选择合适的电源型号和规格，确保电源能够满足监控系统的供电要求。
三、布线设计布线设计是指电源与监控设备之间的连接方式和线路走向。
在进行布线设计时，需要考虑以下几个因素：1.电源与监控设备之间的距离：距离远近会影响线路的阻抗，进而影响电源输出的电压稳定性。
2.线径选择：根据功率、线路长度和电流来选择适当的线径，以保证线路能够承载电流，减小线路损耗。
3.线路保护：在布线过程中，需要为线路设置过流保护器、快断保险器等保护装置，以防止线路过载或者短路引起的事故。
4.接线端子选择：根据实际需要选择合适的接线端子，确保接线可靠。
最后，根据布线设计要求进行具体的线缆敷设和接线操作，确保供电接线的可靠性，防止因电路故障导致的供电中断。
综上所述，监控系统集中供电的计算方法包括计算总功率、电源选择和布线设计。
通过合理计算和设计，能够确保监控系统的供电稳定性和安全性。
供电煤耗设计值计算原则
XX公司供电煤耗设计值计算原则（一）纯凝机组供电煤耗设计值计算原则：根据汽机热耗率、锅炉效率、管道效率、发电厂用电率进行计算。
（二）供热机组供电煤耗设计值计算原则：在纯凝供电煤耗设计值的基础上，根据热电比和Cpi 进行调整。
（三）二、三级单位供电煤耗设计值计算原则：各机组供电煤耗设计值经容量加权平均计算。
其中，新建和关停机组根据投产和关停时间进行容量折算。
考虑燃机特殊性，燃机容量按照利用小时进行折算。
（四）二、三级单位厂用电率设计值计算原则：各机组厂用电率设计值经容量加权平均计算。
其中，新建和关停机组根据投产和关停时间进行容量折算。
考虑燃机特殊性，燃机容量按照利用小时进行折算。
（五）供热机组的供热煤耗原则上不得大于42 千克/吉焦。
特殊情况下大于42 千克/ 吉焦的机组，应说明原因，并报集团公司备案。
（六）相关术语说明：1. 管道效率（%）：2003年前投产的机组按98%考虑，2003年及以后投产的机组按99%。
12.汽机热耗率（kJ/kWh）：依据厂家技术协议中的保证值。
对于通流部分改造的机组，依据改造后汽机热耗率保证值。
3. 锅炉效率（%）：依据厂家技术协议中的保证值。
4. 厂用电率（%）：依据设计院设计值（脱硫厂用电率也依据设计值）。
对于脱硫采用委托运营（BOT）的机组，在计算供电煤耗时，厂用电率扣除脱硫厂用电率。
5. 标煤发热量按照29271kJ/kg（7000 kCar/kg）,单位转换系数按4.1816 考虑。
6•热电比（GJ万kWh）:指的是实际供热量与实际发电量的比值。
7•供热机组供电煤耗调整系数Cpi（万克/ GJ）: 不同抽汽压力供热时，供电煤耗调整系数依据火电机组达标创一流中相关规定（见附表）。
（七）相关计算公式说明:1•发电煤耗设计值二汽机热耗率-[29.271锅炉效率-100）管道效率宁100）]2•纯凝工况供电煤耗设计值二发电煤耗+[1-（发电厂用电率+ 100 ]3•扣除供热因素后供电煤耗设计值二纯凝工况供电煤耗设计值-热电比x Cpi 2（八）附表不同抽汽压力供热时，供电煤耗调整系数Cpi供热抽汽平均压力Pi（Mpa）3.9192.8411.861.371.1740.8790.6830.4870.1930.1440.016 说明：1.循环水供热采暖，可按供热抽汽压力0.016 Mpa 项取C pi 值。
供电设计方案
供电设计方案1. 介绍供电设计是指在建筑物或工程项目中，根据电气负荷需求、供电方式以及安全规范等因素，制定出一套合理的电力供应方案。
本文将针对某个具体项目，分析其供电需求，制定相应的供电设计方案。
2. 项目背景本项目是一个新建商业综合体，包括商场、写字楼和酒店等不同功能的建筑。
其中商场将拥有多个品牌店铺，写字楼将提供办公空间，酒店将提供住宿服务。
因此，在供电设计方案中需要考虑不同用途的电气负荷需求。
3. 用电负荷计算3.1 商场用电负荷商场内的主要用电设备包括灯具、空调、扶梯、电梯等。
我们将根据每个设备的功率、使用时间等因素，计算出商场的总用电负荷。
3.2 写字楼用电负荷写字楼内的主要用电设备包括电脑、电视、通讯设备等。
根据每个设备的功率和使用情况，计算出写字楼的总用电负荷。
3.3 酒店用电负荷酒店内的主要用电设备包括照明设备、空调、电视、电梯等。
根据每个设备的功率和使用时间，计算出酒店的总用电负荷。
4. 供电方式选择4.1 主干供电考虑到商业综合体的规模较大，我们将选择主干供电的方式。
即通过一条高压线路将电能引入建筑，然后再通过变压器变成低压供电。
4.2 备用供电为了保证供电的可靠性，我们将设计备用供电系统。
一旦主干供电系统发生故障，备用供电系统将自动投入，以确保商业综合体正常运营。
5. 供电装置选型5.1 变压器选型根据用电负荷计算结果，我们将选用相应容量和规格的变压器。
变压器的选型需要考虑到负载率、短路容量等因素，以确保变压器的稳定性和安全性。
5.2 配电柜选型为了对用电设备进行分支供电，我们将使用配电柜。
根据电气负荷计算结果，选择适当规格和容量的配电柜，以满足商业综合体的用电需求。
6. 安全措施6.1 接地系统为了确保人身安全，我们将设计有效的接地系统，以确保电气设备的无故障运行。
6.2 过载保护为了避免过载引起的设备损坏或火灾，我们将在供电设计中加入过载保护装置，及时切断电流，保护设备的安全运行。
临电计算公式
设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、导线截面选择:导线截面选择必须同时满足下列三个条件：(1)按导线的允许电流选择，该路的工作电流计算公式为I=K*∑PI/1.732*U*cosφ，按电压降选择，由线路长度查出容许相对电压损失ε，导线截面计算式为：S=L*∑P/C*ε%。
(2)采用三相五线制380/220铜芯绝缘橡皮线供电时，C=77, ε=5%。
(3)按机械强度选择，根据规范，户外一般敷设绝缘铜芯橡皮电线，导线截面不得小于10 mm2。
3、确定用电负荷:(1)、总的计算负荷计算总的有功功率Pjs= Kx×ΣPjs = 0.85×() = 0总的无功功率Qjs= Kx×ΣQjs = 0.95×() = 0总的视在功率Sjs=(Pjs2 + Qjs2)1/2 = (02 + 02)1/2 = 0KV A总的计算电流计算Ijs=Sjs/(1.732×Ue = 0/(1.732×0.38) = 0A4、选择总箱的进线截面及进线开关:i) 计算电流：根据最大的干线电流和前面第2部分计算的电流，两者中取大值。
Ijs = 0.00ii)选择进线导线：选择 BX-2×16+1×10，空气明敷时其安全载流量为110.00A。
iii)选择进线开关：DZ5-20/3，其脱扣器整定电流值为Ir = 20A。
漏电保护器为DZ10L-100/3。
5、选择变压器:根据计算的总的视在功率与最大干线功率（以单个开关箱的最大功率逐级计算选择）取大值=0.00kV A选择变压器:SL7-30/10，容量为:30KV A > 0.00kV A*1.2(增容系数)，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。
粮仓供电设计容量计算
粮仓供电设计容量计算粮仓供电设计容量计算是电气工程设计中的重要内容，是粮仓供电系统的基础设计。
它的计算结果将影响到系统的设计、制造、安装、运行和维护，因此，在粮仓供电设计容量计算过程中，必须按照一定规范，科学、合理地进行计算。
本文将从粮仓供电设计容量计算的基本原理、设计容量计算的基本方法以及设计容量计算的具体步骤等方面进行论述，以期为粮仓供电设计容量计算提供帮助。
一、粮仓供电设计容量计算的基本原理粮仓供电设计容量的计算，要考虑用户的电力需求、电网的可靠性以及供电系统的安全性等，其计算原理是：通过分析用户用电量和用电特性，确定用户用电量的计算基础；据此，从考虑电网可靠性和供电系统安全性的角度，确定设计容量；根据实际情况，确定各个变压器容量，以及每个变压器的最大负荷。
二、粮仓供电设计容量计算的基本方法粮仓供电设计容量计算的基本方法有三种：1. 基于负荷分析的方法：基于负荷分析的方法是根据粮仓的用电量和用电特性，按照电力系统的最小容量原则，确定设计容量和各变压器容量的方法。
2. 基于可靠性分析的方法：基于可靠性分析的方法是根据粮仓供电系统满足用户用电需求的要求，考虑到电网可靠性，以及各线路、变压器的备用容量，确定设计容量的方法。
3. 基于安全性分析的方法：基于安全性分析的方法是根据粮仓供电系统满足用户用电需求的要求，考虑到供电系统的安全性，以及各个系统的设备容许值、线路长度、线路负荷等，确定设计容量的方法。
三、粮仓供电设计容量计算的具体步骤1. 分析用户用电量和用电特性：首先需要根据粮仓的用电特性，结合粮仓的用电量，分析用户的用电量和用电特性，以便确定用电量的计算基础。
2. 确定设计容量：据此，考虑电网可靠性和供电系统安全性的角度，确定设计容量。
3. 确定变压器容量：根据实际情况，确定各个变压器的容量，以及每个变压器的最大负荷。
4. 确定线路长度：根据实际情况，确定粮仓供电系统的线路长度，以及线路负荷。
电气设计相关计算公式
注：因根号属于特殊字符，所以根号下的式子采用了例如A=√￣ b+c 的形式，表示A等于根号下b+c。
一、常用的需要系数负荷计算方法1、用电设备组的计算负荷（三相）：有功计算负荷 Pjs=Kx·Pe(Kw)；无功计算负荷Qjs=Pjs·tgψ（Kvar）；视在功率计算负荷Sjs=√￣Pjs2+ Qjs2（KVA）；计算电流Ijs=Sjs/√￣3·Ux·Cosψ（A）。
式中：Pe --- 用电设备组额定容量（Kw）；Cosψ --- 电网或供电的功率因数余弦值（见下表）；tgψ --- 功率因数的正切值（见下表）；Ux--- 标称线电压（Kv）。
Kx---需要系数（见下表）提示：有感抗负荷（电机动力）时的计算电流，即：Ijs=Sjs/√￣3·Ux·Cosψ·η（A）η---感抗负荷效率系数，一般取值0.65～0.85。
民用建筑（酒店）主要用电设备需要系数Kx及Cosψ、tgψ的取值表：注：照明负荷中有感抗负荷时，参见照明设计。
2、配电干线或变电所的计算负荷：（1）、根据设备组的负荷计算确定后，来计算配电干线的负荷，方法如下：总有功计算负荷∑Pjs=K∑·∑(Kx·Pe)；总无功计算负荷∑Qjs= K∑·∑（Pjs·tg）；总视在功率计算负荷∑Sjs=√￣（∑Pjs）2+（∑Qjs）2。
配电干线计算电流∑Ijs=∑Sjs/√￣3·Ux·Cosψ（A）。
式中：∑---总矢量之和代号；K∑---同期系数（取值见下表1）。
（2）、变电所变压器容量的计算，根据低压配电干线计算负荷汇总后进行计算，参照上述方法进行。
即：∑Sjs变= K∑·∑Sjs干线（K∑取值范围见下表2）。
变压器容量确定：S变=Sjs×1.26= （KVA）。
（载容率为80﹪计算，百分比系数取1.26，消防负荷可以不计在内）。
理论供电量计算公式
理论供电量计算公式在电力系统中，供电量是指发电厂向用户提供的电能数量。
供电量的计算对于电力系统的运行和管理至关重要。
理论供电量计算公式是用来计算电力系统中的供电量的一种数学模型。
本文将介绍理论供电量的计算公式及其应用。
理论供电量计算公式是根据电力系统的基本原理和电能转换的规律推导出来的。
在电力系统中，电能是由发电厂产生，然后通过输电线路传输到用户端。
因此，理论供电量可以通过发电厂的发电量和输电线路的损耗来计算。
理论供电量计算公式可以表示为：理论供电量 = 发电量输电线路损耗。
其中，发电量是指发电厂产生的电能数量，通常以千瓦时（kWh）为单位；输电线路损耗是指电能在输电线路中由于电阻产生的损耗，通常以百分比的形式表示。
在实际应用中，理论供电量计算公式可以根据具体情况进行调整。
例如，考虑到变压器的损耗、配电线路的损耗等因素，可以对理论供电量计算公式进行修正。
此外，还可以考虑电力系统的负荷特性、供电可靠性等因素，进一步完善理论供电量计算公式。
理论供电量计算公式的应用范围非常广泛。
首先，它可以用于电力系统的规划和设计。
通过计算理论供电量，可以评估电力系统的输电能力和供电能力，为电力系统的规划和设计提供依据。
其次，它可以用于电力系统的运行和管理。
通过计算理论供电量，可以监测电力系统的运行状态，及时发现和解决供电问题。
此外，理论供电量计算公式还可以用于评估电力系统的经济性和可靠性，为电力系统的优化和改进提供参考。
在实际应用中，理论供电量计算公式需要结合电力系统的实际情况进行调整和修正。
例如，考虑到电力系统的负荷特性、供电可靠性等因素，可以对理论供电量计算公式进行修正。
此外，还可以考虑电力系统的发电方式、输电线路的特性等因素，进一步完善理论供电量计算公式。
总之，理论供电量计算公式是电力系统中的重要数学模型，对于电力系统的规划、设计、运行和管理具有重要意义。
通过合理应用理论供电量计算公式，可以提高电力系统的运行效率、降低供电成本，为用户提供更加可靠和稳定的电力供应。
小区供配电计算公式
小区供配电计算公式随着城市化进程的加速和人口的不断增长，小区供配电系统的规模和复杂度也在不断增加。
为了保障小区居民的生活用电安全和可靠性，供配电系统的设计和运行显得尤为重要。
在小区供配电系统的设计中，计算公式是非常重要的工具，它能够帮助工程师们准确地计算电气参数，从而保障供配电系统的正常运行。
一、小区供配电系统的基本组成。
小区供配电系统主要由供电变压器、配电箱、配电线路和用电设备组成。
供电变压器是将高压电能变换成低压电能的设备，配电箱是将低压电能分配到各个用电设备的设备，配电线路是连接供电变压器、配电箱和用电设备的线路，用电设备是小区居民进行生活、工作和娱乐所需要的各种电器设备。
二、小区供配电系统的计算公式。
1. 供电变压器的容量计算公式。
供电变压器的容量计算公式为：S = P / η。
其中，S为供电变压器的容量，单位为千伏安（kVA）；P为小区的总用电功率，单位为千瓦（kW）；η为供电变压器的效率。
2. 配电线路的截面积计算公式。
配电线路的截面积计算公式为：S = K I / (ρΔU)。
其中，S为配电线路的截面积，单位为平方毫米（mm²）；K为载流量系数；I 为负载电流，单位为安培（A）；ρ为电阻率，单位为Ω·mm²/m；ΔU为线路的电压降，单位为伏特（V）。
3. 配电线路的电压降计算公式。
配电线路的电压降计算公式为：ΔU = ρ L I / S。
其中，ΔU为线路的电压降，单位为伏特（V）；ρ为电阻率，单位为Ω·mm ²/m；L为线路的长度，单位为米（m）；I为负载电流，单位为安培（A）；S为配电线路的截面积，单位为平方毫米（mm²）。
4. 用电设备的功率计算公式。
用电设备的功率计算公式为：P = U I cosφ。
其中，P为用电设备的有功功率，单位为千瓦（kW）；U为电压，单位为伏特（V）；I为电流，单位为安培（A）；cosφ为功率因数。
综采工作面供电设计计算
综采工作面供电设计计算《煤矿安全规程》第448条规定：井下各级配电电压和各种电气设备的额定电压等级应符合下列要求：高压，不超过10KV；低压，不超过1140KV；照明、信号、电话和手持式电气设备的供电额定电压，不超过127V；远距离控制线路的额定电压，不超过36V；采区电气设备使用3300V供电时，必须制定专门的安全措施。
1、移动变电站变压器容量计算综采工作面变压器容量计算方法，通常采用需用系数法，由各用电设备的额定功率求取一组用电设备的计算负荷的方法，一组用电设备的计算负荷为：= (1)式中----一组用电设备的计算负荷，KV·A；---具有相同需用系数的一组用电设备额定功率之和，KW；---综采工作面用电设备的需用系数。
可按下式计算：=0.4+0.6 (2) ----最大一台电动机的额定功率，KW；---一组用电设备的加权平均功率因数，即各用电设备的额定功率与功率因数的乘积之和与它们总功率之比，即=(3)高压配电装置及高压电缆的选择2高压配电装置的选择：选择与电网相匹配的电压矿用隔爆型高压真空配电装置。
1）按线路的长时最大工作电流选择高压开关为额定电流， 2）动稳定校验和热稳定校验； 3）断流能力校验。
1）高压配电装置的额定电流，不应小于其所控制的设备或线路的长时最大工作电流，即。
= (1)------将高压配电装置所带用电设备的总负荷电流折算到高压侧的值，A；------该高压配电装置所带用电设备的额定功率之和，KW；------变压器变比，即变压器原副绕组的匝数比；---加权平均功率因数；------同时工作设备的加权平均效率，它反映各用电设备平均功率损耗，即各用电设备的功率与效率的乘积之和与总功率之比。
2）动稳定校验和热稳定校验（1）动稳定校验。
设备的极限通过电流峰值i max应大于等于短路电流冲击值i im即i max≥i im（2）（2）热稳定校验。
高压配电装置在出厂前都经过了试验，规定了在时间t内允许通过热稳定电流Ιts的数值。
矿井供电设计计算公式
矿井供电设计计算公式矿井供电设计计算公式1. 变压器的选择计算采⽤需⽤系数法：需⽤系数 r K =⽤电设备实际负荷容量该组设备的额定容量；单体⽀架各⽤电设备间，按⼀定顺序起动的⼀般机组⼯作⾯0.2860.714Sr NP K P =+?∑， 1-1 cos NrS P KS K φ=∑ 1-2式中：Ps ——参加计算最⼤电机额定功率（KW ）NP∑——所有参加计算的电机的额定功率（不包括备⽤）代数和 (KW)S ——变压器容量KV A r K ——需⽤系数S K ——同时系数。
⼀个采区变电所供给⼀个⼯作⾯时取1，供给两个⼯作⾯时取0.95，供给三个以上⼯作时取0.9;112212cos cos cos cos n n n P P P P P P φφφφ+++=+++ 1-3式中：cos φ——参加计算的⽤电设备的平均功率因数 1P ，2P ，,n P ——各⽤电设备实际负荷功率(KW)1c o s φ、2cos φ、cos n φ——各⽤电设备在实际负荷下的功率因数2、电缆的选择计算（1）按持续⼯作电流选择电缆截⾯C C n K I I ≥ 2-1 式中： K ——环境温度系数，25?C 时取1 CC I ——空⽓温度为25?C 时的载流量（A ） n I ——⽤电设备持续⼯作电流(A) （2）⽤电设备持续⼯作电流计算法向单台或两台电动机供电的电缆，以电动机的额定电流或额定电流之和计算，对于3台及3台以上电动机供电的电缆，则应考虑需⽤系数，1000N K P I =2-2NP∑——⼲线电缆所带负荷额定功率之和N U ——电⽹的额定电压（V ）cos φ——平均功率因数．掘进⼯作⾯取0.6，炮采缓倾斜⼯作⾯取0.6,炮采急倾斜⼯作⾯取0.7r K —需⽤系数．掘进部分取0.35，炮采缓倾斜⼯作⾯取0.45,急倾斜⼯作⾯取0.55;变电所⾄⼯作⾯机电硐室：cos φ0.95 r K 0.75 后部运输机⼲线电缆；cos φ0.85 r K 0.75 转载机和破碎机⼲线电缆cos φ0.85 r K 0.75采煤机和破碎机电缆cos φ0.85 r K 0.75 (3) 按正常⼯作时电压损失验算电缆截⾯允许电压损失20.9N N U U U ?≤- 2-3 U ?——电压损失2N U ——变压器出⼝侧的额定电压(V) N U ——电⽹的额定电压（V ）0000(cos sin )()N N NP LU L R X R X tg U φφφ?=+=+ 2-4 式中：L ——电缆的实际长度(km) N I ——电缆持续⼯作电流A0R 、0X ——电缆单位长度的电阻和电抗cos φ、sin φ ——电动机的额定功率因数及相应正弦值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿供电设计计算
煤矿供电设计计算
一、供电方案：见供电系统示意图
二、变压器选型计算
1﹑负荷统计与变压器的选择（动力）：
⑴﹑负荷统计表
负荷名称安装台数安装容量额定电压额定电流功率因数需用系数备注
刮板输送机 3 55KW 660V 56.6 0.85 0.5
皮带 1 55KW 660V 56.6 0.85 0.5
（2）﹑变压器容量的选择：
变压器视在功率：S=∑Pe×Kx/cos￠
=732.4×0.5/0.85
=430.82KVA
所选变压器为一台KSGB-500/6进行供电，满足要求。
式中：∑Pe—所有设备的额定功率之和：732.4KW
cosφ—平均功率因数：0.85
Pn.max—该组用电设备中最大一台电动机的额定功率,55KW;
∑Pn—该组用电设备的额定功率之和,183.4KW;
Kx—需用系数：K x=0.286+0.714×Pn.max/∑Pn
=0.286+0.714×55/183.4
=0.5
2﹑负荷统计与变压器的选择（主风机）
⑴﹑负荷统计表
序号负荷名称安装台数安装容量额定电压额定电流功率因数需用系数备注
1 风机（主）1台2×30KW 660V 69A 0.85 1
2 风机（其它）1台60KW 660V 69A 0.85 1 单台
（2）﹑变压器容量的选择：
变压器视在功率：S=∑Pe×Kx/cos￠
=240×1/0.85
=282.35KVA
∑Pe—所有设备的额定功率之和：282.35KW
所选变压器为：KSGB- 315/6 一台，满足要求。
需用系数（Kx）：K x=1
⑶﹑平均功率因数(cosφ)：0.85
三、电缆的选择：
1﹑馈电开关（1#）到（8#）开关
①按长时允许电流选择电缆
Ica=Kx×∑P e/√3×U e×COS￠
=1×60/1.732×0.66×0.85
=61.75(A)
选用MYP3×70+1×25电缆,70mm2电缆长时容许电流为215A
式中: Kx—电缆线路所带负荷的需用系数,0.42;
∑Pe—电缆所带负荷的额定功率183.4KW;
Ue—电缆所在电网的额定电压,660V;
Cosφ—平均功率因数, 0.85;
根据以上对电缆各项参数的计算，选用3×70+1×25型的电缆满足要求，70 mm2电缆长时允许电流为215A。
2、馈电开关（11#）到（9#）号开关
①按长时允许电流选择电缆
Ica=Kde×∑Pn/√3×Un×COS￠
=1×60/1.732×0.66×0.85
=61.75(A)
选用MY3×35+1×16电缆, 35 mm2长时容许电流为138A
式中: Kde—电缆线路所带负荷的需用系数,1
∑Pn—电缆所带负荷的额定功率,60KW;
Un—电缆所在电网的额定电压,660V;
Cosφ—平均功率因数, 0.85;
②﹑按正常工作时的电压损失选择电缆截面
△Uw= =
=23.77≤33
故所选MYP3×35+1×16电缆满足要求
式中: △Uw—电缆线路的电压损失,V;
Un—电缆线路所在电网的电压,V
Rsc—电缆导体的导电率,m/Ω mm2;查表得53
Pca—电缆所带负荷的有功功率计算值，60 KW
33—额定电压为660V的允许电压损失
根据以上对电缆各项参数的计算，选用3×35+1×16型的电缆满足要求，35 mm2电缆长时允许电流为138A。
3、馈电开关（12#）到（14#）号开关
①按长时允许电流选择电缆
Ica=Kde×∑Pn/√3×Un×COS￠
=1×60/1.732×0.66×0.85
=61.75(A)
选用MY3×35+1×16电缆, 35 mm2长时容许电流为138A
式中: Kde—电缆线路所带负荷的需用系数,1
∑Pn—电缆所带负荷的额定功率,60KW;
Un—电缆所在电网的额定电压,660V;
Cosφ—平均功率因数, 0.85;
②﹑按正常工作时的电压损失选择电缆截面
△Uw= =
=23.77≤33
故所选MYP3×35+1×16电缆满足要求
式中: △Uw—电缆线路的电压损失,V;
Un—电缆线路所在电网的电压,V
Rsc—电缆导体的导电率,m/Ω mm2;查表得53
Pca—电缆所带负荷的有功功率计算值，60 KW
33—额定电压为660V的允许电压损失
根据以上对电缆各项参数的计算，选用3×35+1×16型的电缆满足要求，35 mm2电缆长时允许电流为138A。
四﹑电气设备的选择
（一）、溜子开关、皮带开关技术参数表
序号型号安装台数极限分断电流额定电压额定电流（Ie1）开关内型备注
1 QBZ-120 3 4500A 660V 123.5A 真空
2 QBZ-80 1 4500A 660V 82.33A 真空
3 QBZ-200 1 4500A 660V 205.83A 真空
1﹑动力线路
（1）：（1#）到（8#）开关线路的额定电流：
Ie=∑Pw/√3×COS￠×U
=183.4/1.732×0.85×0.66
=188.75（A）
根据计算，Ie≤Ie1=400A，Ie≤Ie2=200A，Ie1为KBZ2-400开关的额定电流,Ie2为BQD-200开关的额定电流选型满足要求。
2﹑（11#）到（9#）备用风机线路的额定电流：
Ie=∑Pw/√3×COS￠×U
=60/1.732×0.85×0.66
=61.8（A）
根据计算，Ie≤Ie1=200，Ie1为KBZ2-200开关的额定电流。
选型满足要求。
3﹑（12#）到（14#）主风机线路的额定电流：
Ie=∑Pw/√3×COS￠×U
=60/1.732×0.85×0.66
=61.8（A）
根据计算，Ie≤Ie1=200，Ie1为开关KBZ2-200的额定电流。
选型满足要求。
五﹑线路的保护整定：
1、馈电总开关（1#）至启动开关（8#）线路
⑴﹑用查表法计算两相短路电流，Id2；
电缆换算长度L= 310×0.71+12×1.36=236.42，取240查表最小两相短路电流Id2=2707（A）
式中：0.71—— 70 mm2电缆电缆换算系数。
1.36—— 35 mm2电缆电缆换算系数。
310、12——电缆长度。
⑵﹑电子过流的过流整定值
Iz≤Ie
Ie=∑Pw/√3×COS￠×U
=183.4/1.732×0.85×0.66
=188.7（A）取120（A）
③﹑灵敏系数:
D1=Id2/8Iz
=2707/8×120=2.81≥1.2，合格。
2﹑馈电总开关（11#）至启动开关（9#）线路
⑴﹑用查表法计算两相短路电流，Id2；
电缆换算长度L=255×1.36=346.8m，取350 m，查表最小两相短路电流Id2=1826（A）
式中：1.36—— 35 mm2电缆电缆换算系数。
255 ——电缆长度，
⑵﹑电子过流的过流整定值
Iz≤Ie
Ie=∑Pw/√3×COS￠×U
=60/1.732×0.85×0.66
=61.75（A）取60（A）
IQe—该组容量最大的电动机的额定启动电流
⑶﹑灵敏系数:
Ks=Id2/Iz
=1826/480=2.81≥1.2 合格。
3﹑馈电总开关（12#）至启动开关（14#）线路
⑴﹑用查表法计算两相短路电流，Id2；
电缆换算长度L=255×1.36=346.8m，取350 m，查表最小两相短路电
流Id2=1826（A）
式中：1.36—— 35 mm2电缆电缆换算系数。
255 ——电缆长度，
⑵﹑电子过流的过流整定值
Iz≤Ie
Ie=∑Pw/√3×COS￠×U
=60/1.732×0.85×0.66
=61.75（A）取60（A）
IQe—该组容量最大的电动机的额定启动电流⑶﹑灵敏系数:
Ks=Id2/Iz
=1826/480=2.81≥1.2 合格。
