电子直井测斜仪使用说明书
SK-MWD使用说明书(最新)
SK-MWD使用说明书第一章概况与基本工作原理由上海神开推出的SK-MWD可打捞式的正脉冲随钻测斜仪，可靠性高，操作简单，使用寿命长，维修方便。
井下仪器由脉冲器、电池筒、探管及扶正器组成。
电池筒和探管下端带有我们独特设计的扶正器。
地面软件操作简便，数据显示直观，符合现场工作需要，具有显示、储存和打印功能。
井下仪器为模块状并具有柔性，满足短半径造斜需要。
仪器能耗低，电池寿命长。
整套井下仪器可打捞避免因卡钻所造成的仪器落井损失。
该仪器是将传感器测得的井下参数按照一定的方式进行编码，产生脉冲信号，该脉冲信号控制伺服阀阀头的运动，利用循环的泥浆使蘑菇头产生同步的运动，这样就控制了蘑菇头与下面的限流环之间的泥浆流通面积。
在蘑菇头提起状态下，钻柱内的泥浆可以较顺利地从限流环通过；在蘑菇头压下状态时，泥浆流通面积减小，从而在钻柱内产生了一个正的泥浆压力脉冲。
定向探管产生的脉冲信号控制着蘑菇头提起或压下状态的时间，从而控制了脉冲的宽度和间隔。
蘑菇头与限流环之间的泥浆流通面积决定着信号的强弱，我们可以通过选择蘑菇头的外径和限流环的内径尺寸来控制信号强弱，使之适用于不同井眼、不同排量、不同井深的工作环境。
实际上，整个过程涉及到如何在井下获得参数以及如何将这些数据输送到地面，这两个功能分别由探管和泥浆脉冲发生器完成。
1、仪器概况SK-MWD随钻测斜仪由地面设备和井下测量仪器两部分组成。
地面设备包括：压力传感器、专用数据处理仪、远程数据处理器、计算机及有关连接电缆等。
井下测量仪器主要由定向探管（方向参数测量短节）、泥浆脉冲发生器、电池、扶正器、打捞头等组成。
总体结构框图如图1所示。
该仪器配有扶正器，有两种扶正翼可选择（橡胶式和弓簧），扶正器是规范配件，不需特殊工具就能更换替代，操作便捷。
仪器井下总成部分可以用打捞矛进行打捞，在井下出现卡钻、落鱼等故障时，可及时将井下仪器打捞出来，使损失减小到最低限度。
`图1 SK-MWD 随钻测斜仪总体结构图伽马数据传感器单元数据处理单元存储单元伽 马 探 管传感器单元数据处理单元开关泵判断单元存储单元电脉冲信号驱动机构电磁机构计算机高 温 锂 电 池 组定 向 探 管脉 冲 发 生 器专用数据处理仪远程数据处理器压力传感器电 池 筒执行机构泥浆压力信号2、基本工作原理1）定向探管这种测斜仪是利用当地已知的重力场和地磁场做为基准定义方向参数的，并利用定向探管坐标系与基准的相互关系计算出方向参数，因此需要建立探管测量头坐标系是很自然的。
YHQ—X测斜仪使用说明书.
ＹＨＱ－Ｘ型全方位钻孔测斜仪使用说明书煤炭科学研究总院西安分院物探研究所ＹＨＱ－Ｘ型全方位钻孔测斜仪使用说明书1 概述1.1 用途与特点YHQ-X型钻孔测斜仪主要由测斜探管、测斜仪(同步机)组成。
专供煤矿井下水平钻孔或定向钻孔进行测斜。
使用场所：可用于煤矿井下含有甲烷、煤尘爆炸危险场所。
防爆型式：矿用本质安全型防爆标志：ExibI(150℃)1.2 工作原理探管由测角、测向传感元件及其电路、多路开关、放大器、VFC压频转换器、采集单片机组成。
同步机由同步单片机、液晶显示器、触摸式小键盘等组成。
在探管中的采集单片机，可按事先编好的程序定时采集测斜数据存贮于RAM中，与探管同步工作的同步机则记录测点的有效与无效，通过测量钻杆长度来确定每一测点的孔深，并完成测量结果的计算与显示。
测斜探管与同步机需用电缆连线进行同步，然后将探管与钻杆联接送入孔中进行测斜。
测斜完毕，测斜探管的数据可用同步机通过电缆线通信取出。
同步机可以显示各测量道的测斜数值，也可显示各测点的俯仰角和方位角。
探管和同步机内的可充电电池可用专用充电机充电以备再次使用。
充电机具有自动保护功能，当电池充足电时，充电机自动切断充电电流。
２环境条件环境温度：0℃～+40℃相对湿度：≤95%环境气压：(0.80～1.06)×105Pa环境气体：可含有甲烷、煤尘无腐蚀性气体３技术性能3.1 电源A. 探管电源：4节LS18650（2Ah）锂电池,额定电压7.2V;工作电压/电流：10V/60mA;-10V/75mA;5V/20mA;短路电流：电源输出端±10V短路时为400mA，+5V短路时为120mA。
B. 同步机电源：2节LS18650（2Ah）锂电池,额定电压7.2V；工作电压/电流：5V/40mA；短路电流：电源短路时为760mA。
3.2 测量道数：7道3.3 计数时间：0.65s3.4 测点间隔：60s3.5 记录字长：16位3.6 存贮容量：32kB(255帧)3.7 工作时间：6小时3.8 最佳测角范围及精度倾角：±90°/±0.167°（均方差）方位角：0～360°/±1.67°（均方差）3.9 外型尺寸：探管： 60×1350mm同步机： 300×160×240mm33.10 重量：探管： 10kg同步机： 5kg4 使用方法4.1 同步机面板按键同步机面板上有十九个触摸式键,其功能如下:a. “开、关”键，按“开”键则接通电源,按“关”键则关断电源。
QZY 0940-2000 电子多点测斜仪操作规程
Q/SH 中原石油勘探局企业标准Q/ZY 0940—2000电子多点测斜仪操作规程1 范围本标准规定了电子多点测斜仪的测量技术指标，操作方法及维护与保养。
本标准适用于钻井作业中能测量单个或连续多个点的井斜角、方位角、工具面角的电子多点测斜仪。
2 结构与工作原理2.1 结构测斜仪标准配置由探管、接口电源箱、计算机、打印机、连接电缆等组成。
其中探管由测量头、电子柱和电池筒组成。
2.2 工作原理测量仪探管中的测量头包括三个加速度计和三个磁铁通计。
三个加速度计测量重力加速度在相互垂直的三个轴向上的分量。
三个磁通计测量相互垂直的三个轴向上的地磁分量。
传感器与其伺服电路，将输入量变成了与之相对应的输出电压。
温度传感器及其电路将温度变换成输出电压。
这7个输出电压和1个基准电压，经选通开关依次输入到A/D变换器，生成数字信号，存入存储单元，就完成了测量采集数据的过程。
3 仪器技术指标3.1 测量范围井斜角：0～180°方位角：0～360°工具面角：0～360°3.2 重复测量精度（见表1）3.3 其它技术指标3.3.1 探管工作温度范围：+6℃～+125℃3.3.2 抗压筒最大承受压力：120MPa3.3.3 抗压筒外径：45mm/35mm3.3.4 测量点数：2000个3.3.5 测量延迟时间：1s以上可调3.3.6 测量的间隙:5s以上可调，标准为1min。
4 操作方法4.1 测斜操作所需的设备及软件4.1.1 地面部分：计算机、接口电源箱、测试电缆线。
4.1.2 下井部分：探管、外保护筒。
4.1.3 软件：地面检测软件、下井测斜软件、补偿软件。
4.2 地面检测4.2.1 连接好地面设备，接口电源箱的开关置于地面检查状态（如图1所示）。
图14.2.2 检查接口电源箱电源，确保交流电压在设计值220V±10%，必要时可选用UPS稳压电源。
4.2.3 检查电池筒通电的各连接部位，测量电池电量，以防电量不够，取不上数据。
测斜仪操作手册(CX-901F)
尊敬的用户尊敬的用户 您好！感谢您选购CX-901F 测斜仪，为了正确使用仪器在仪器 使用之前，请确定您已仔细阅读并理解了本手册内容。
如果您已经阅读完全文，建议您将此手册进行妥善的保管，以便在将来的使用过程中进行查阅。
概 述：CX-901F 型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。
整套仪器由；读数仪读数仪读数仪、、专用专用电缆电缆电缆、、活动探头活动探头、、数据通讯数据通讯&&处理软件处理软件等部分组成。
一、读数仪读数仪：：读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率24位A/D 模数转换器、保证其仪器的测量精度和高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。
通过操作无线遥控器把测量的数据进行自动保存，通过USB 通讯口可将测量的数据上传到电脑中，并保存为Execl 数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。
1、面板按键功能介绍面板按键功能介绍（（A ） 仪器开机 （（B ）仪器关机。
（（A ） 进入主菜单或进入子菜单 （（B ）移动光标左右。
（（A ） 退出菜单或返回上级菜单 （（B ）移动光标左右。
（（A ）移动光标上 （（B ）数值（增大）（（A ）移动光标下 （B ）数值（减小）（（A ） 进入菜单后确认选定 （（B ）确认保存设定的参数值。
（C ） 保存测量的数据 注注：正常使用时请正常使用时请使用使用使用遥控器遥控器遥控器来保存数据来保存数据来保存数据（（A ） 仪器复位键 注：仪器仪器在正常在正常在正常运行运行运行时时禁止禁止按此键按此键按此键 ！！！！2、界面介绍界面介绍2.12.1 主界面主界面主界面① 孔 号：范围1～99号孔。
【测斜读数仪及探头使用说明】
测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。
二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。
每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。
测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。
其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。
当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。
测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。
在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。
测斜探头是灵敏测量仪器，应小心操作。
1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。
探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。
必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。
控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。

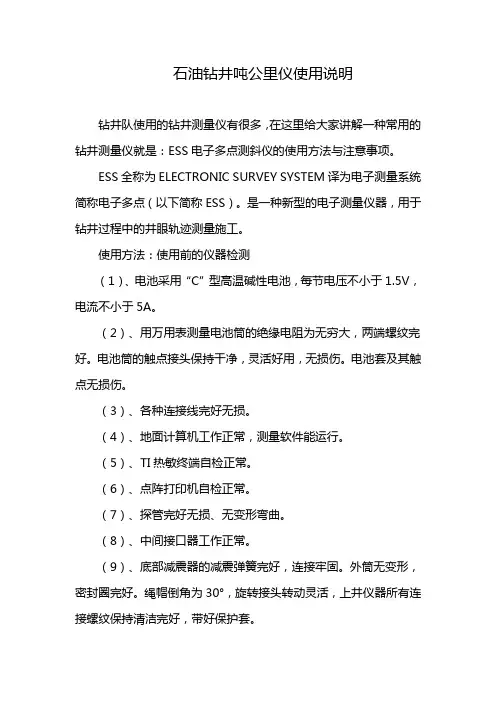

石油钻井吨公里仪使用说明
石油钻井吨公里仪使用说明钻井队使用的钻井测量仪有很多，在这里给大家讲解一种常用的钻井测量仪就是：ESS电子多点测斜仪的使用方法与注意事项。
ESS全称为ELECTRONIC SURVEY SYSTEM译为电子测量系统简称电子多点（以下简称ESS）。
是一种新型的电子测量仪器，用于钻井过程中的井眼轨迹测量施工。
使用方法：使用前的仪器检测（1）、电池采用“C”型高温碱性电池，每节电压不小于1.5V，电流不小于5A。
（2）、用万用表测量电池筒的绝缘电阻为无穷大，两端螺纹完好。
电池筒的触点接头保持干净，灵活好用，无损伤。
电池套及其触点无损伤。
（3）、各种连接线完好无损。
（4）、地面计算机工作正常，测量软件能运行。
（5）、TI热敏终端自检正常。
（6）、点阵打印机自检正常。
（7）、探管完好无损、无变形弯曲。
（8）、中间接口器工作正常。
（9）、底部减震器的减震弹簧完好，连接牢固。
外筒无变形，密封圈完好。
绳帽倒角为30°，旋转接头转动灵活，上井仪器所有连接螺纹保持清洁完好，带好保护套。
仪器的组装测量和注意事项（1）、ESS电子多点测斜仪的探管与地面设备有三种连接方式：a、ESS探管与中间接口器、地面计算机、TI热敏终端和点阵打印机连接。
b、ESS探管直接与地面计算机连接。
c、ESS探管直接与TI热敏终端。
（2）、把每节电池套上电池套，电池套的触点接头保持清洁，把套好的电池按正极朝下装入电池筒内。
连接电池筒与探管上端。
（3）、松开备帽，用1.4牛米的扭矩上紧电池筒上端的大内六方螺丝，使电池接触良好。
然后再用开口扳手上紧备帽。
最后用50牛厘米的扭矩上紧电池筒中部的小内六方螺丝。
（4）、上述三种连接方式，选择其中的一种，以第三种连接方式为例连接好仪器。
（5）、将ESS探管上的电源开关从OFF扳至ON位置，按启动/复位开关（START/RESET），指示灯闪三下，使其启动。
按TI703热敏打印机的<空格>键，热敏打印机将打印出探管编号和其它选择项。
测斜仪产品说明书
测斜读数仪FY-ACT（V1.0）说明书尊敬的用户：您好！感谢您选购本仪器，为了正确使用本仪器，请您仔细阅读说明书。
一、产品介绍：本产品采用进口传感器，其优点是大大增加了测量的精度。
传感器的信号通过特制电缆传输给中心处理器。
中心处理器通过数字采集、识别、分析、计算、合成（微电脑），所以读数仪上能够直接显示角度的偏移（角度），偏移量。
本仪器使用范围（正负30°）精确度（2″），计算值精确到0.001mm。
本产品的中心分析处理、计算器芯片全部采用进口原件、智能化设计。
所以质量稳定、精确度高，使用可靠方便。
测斜电缆：采用特制专用电缆，每0.5m间距有一标识，除传输信号外既是刻度尺还是升降的绳索。
二、工作原理:在岩土工程领域，测斜仪主要用于测量可能产生的不稳固边(滑坡)或施工过程中周围的侧向运动等；监测堤坝、芯墙的稳固性；打桩、钻孔的布置和偏差，以及回填、筑堤和地下储罐中土体的沉陷，测量土体的变化。
所有这些场合，通常需要安装一根测斜管，将其安装在底下的钻孔内。
该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。
探头连在和读数仪相连的电缆的一端，用于观测与测斜管相关的倾斜量的变化。
常规的测斜仪探头有两组滑轮，距离相隔0.5m。
将探头放到测斜管底部并开始读数。
探头每提升0.5m进行读数，直到到达测斜管的顶部，这组读数被称为A+读数（正测）。
把探头从套管中取出，旋转180°重新放入测斜管中。
方法同上，可得到另一组数据A-读数（反侧）。
数据处理时，将上述两组读数（A+、A-）相结合（用一组数据减去另一组数据）从此来消除倾角传感器零飘的影响。
测斜仪探头在竖直位置时读书产生零飘偏差（理想的偏差应是零），而实际上使用探头时，由于传感器的偏差、滑轮的磨损等等传感器有一零飘。
第二次的测斜管观测数据时，当与原始数据相比较时，就可知测斜管的倾斜量变化所引起的位置变化。
倾斜量变化分析的最好方式是通过计算上部滑轮相对于下部滑轮组所产生的倾角（θ）与观测的读数据（L）的水平偏移。
CX-系列测斜仪说明书
CX-系列测斜仪说明书CX－系列测斜仪使用说明书一概述CX—系列测斜仪（包含基坑测斜仪CX-3B、CX-3C、CX-3D，剖面沉降仪CX-4B、CX-4C、CX-4D）主要用于测量深基坑、边坡、地基、水平位移以及剖面沉降。
通过钻孔方式，将测量槽管埋入地下，当基坑、边坑、地基产生形变时，测斜槽管随之变形，测斜探头上滑轮顺槽而下逐点测试，从而可精确测出水平位移量ΔX,Y。
根据ΔX,Y 的值大小，作出预报，指导施工。
该仪器通过国家计量权威机构鉴定，并通过大量工程检验。
测试数据真实可靠，仪器操作简便，抗震性远超过进口产品，适合各种野外环境，是目前基坑、边坡、地基测斜的专用测试仪。
二主要工作原理该仪器采用最新进口倾角传感器作为敏感元件，它是一个力平衡式的伺服系统，当传感器探头相对于地球重心方向产生倾角时，由于重力作用，传感器中敏感元件相对于铅锤方向摆动一个角度，通过高灵敏的微电子换能器将此角度转换成信号，经过分析处理，直接在液晶屏上显示被测点的水平位移量ΔX,Y值，并存入仪器中，通过串口送入计算机中处理，探头抗震性达到50000g，超过进口同类产品的20倍。
该仪器的敏感元件具有精度高，稳定性好，重复性高，漂移小，热稳定性高等优点。
原来主要用于航天器上导航，近些年由于成本下降用于测斜仪，采用军品器件可靠性高，采用三层固化密封，彻底解决了仪器进水问题。
仪器原理图见（图一）。
图一仪器原理方框图该仪器机械设计在原有基础上作了较大改进，3层密封性能可靠，探头采用全不锈钢材料，外径更小，维修携带更方便。
仪器安装示意图见基坑测斜仪（图二）、剖面沉降仪（图三）。
图三剖面沉降仪图二基坑测斜仪三主要技术指标1.探头尺寸：CX-3C系列：长780mm、直径φ28mm，导轮间距：500mm2.测量精度：±0.02mm/500mm，分辨率±8秒；系统精度:±4mm/15m;数字量显示:4.5位;记录方式:自动采集3.角度测量范围：0°～±30°；4.测试深度最大1000m;水压10Mp5.工作电压：内置可充锂电池组+7.2V；6.工作温度：-10℃～+60℃；7.抗震性50000g（国内最高200g，进口2000g）（彻底解决了由于碰撞而损坏仪器的可能性）。
测斜仪的使用
单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。
2. 掌握JZY—2型测斜仪操作方法。
二、内容1. 测量钻孔5m、20m、30m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。
三、设备、仪器及辅助工具1. XY—4型钻机，ф50mm钻杆；2. JXY—2型测斜仪一套2台，井下钢绳吊装护筒一套；3. 拧卸钻杆工具、管钳等。
四、步骤1. 从保护简内取出测斜仪，旋动定时装置的旋钮，分别将两台仪器的机械钟启动到仪器卡所需要的时间（根据所测点的深度，下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和）。
记下时间。
2. 将两台仪器分别装入保护筒内，盖紧密封盖。
3. 将两台仪器分上、下位装入井下钢绳吊装护筒里，拧紧护筒堵头。
4. 将井下钢绳吊装护筒连接在钻杆上。
5. 开动钻机，利用升降机，使用钻杆将测斜仪下到测点。
6. 仪器在测点稳定后，超过仪器锁卡所需时间，待仪器锁卡后，提出井下钢绳吊装护筒，取出测斜仪，分别直接读出两台仪器所测顶角和方位角。
作好第一测点记录。
7. 重复上述操作步骤，测量钻孔的下一个测点。
五、数据整理（填入表中）六、报告要求1. 每人交一份报告。
2. 简述JXY—2型单点测斜仪结构特点及工作原理。
3. 分析测量结果，简析钻孔弯曲原因。
多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。
2. 掌握JJX—3型测斜仪操作方法。
二、内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。
三、设备、仪器及辅助工具1. 升降绞车，钢丝绳，三芯电缆线。
2. JJX—3测斜仪。
3. JJG—1型测斜校验台。
4 拧卸工具，常用小工具。
四、步骤及操作注意事项1. 仪器接线与调试将JJX—3型井下仪器固定在校验台上，把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来，用橡胶皮或不透水材料扎紧密封。
电子单多点测斜仪使用手册(普利门EMS)
☆ 附录 A
EMS 电子单多测斜仪上井配备一览
序号 名 称 单位 数量 序号 名 称
单位 数量
1 地面计算机 台 1
2 探管
根1
4 打印机
台1
5 抗压筒
根1
6 加长杆
套1
7 引鞋总成或
底部减震器 套 1
8 内减震器总成 套 1
第二章 系统工作原理
2.1 探管座标系及参数定义
EMS 系列探管由三个两两正交的加速度计, 三个两两正交的磁通门, 温度传感器和相应的 电子线路组成。
图 1 探管座标系及传感器的配置
图 2 INC, AZ, TF 的定义
定义:
INC--井斜角：井眼轴线上任一点的井眼切线方向线，与通过该点的重力线之间的夹角。以
按第五章内有关 EMS 软件使用方法用多点方式检测探管工作是否正常。
4.2 井上操作
4.2.1 按附录 A 检查仪器携带情况。 4.2.2 仪器操作
a. 将探管接上电池筒(EMS-32 型单点吊测用 4 节 2 号碱性电池,多点投测用 8 节电池； EMS-27 型，单点吊测用 4 节 5 号碱性电池,多点投测用 8 节电池)，上紧后堵头即可。用电缆 与计算机的串行口 1 连接。注：电池的具体使用见附录 C。
第二章 系统工作原理 2
磁钢
图 3 磁液悬浮加速度计示意图
线圈 AB 通以方波激励, 当 a≠90 时, 即加速度计敏感轴与重力加速度垂直时, 磁钢 D 位 于线圈中间, 其在两个线圈中产生的感应电势平衡,C 点没有输出。而一旦 a=90, 即加速度计 发生了倾斜, 则磁钢 D 在重力的作用下将产生位移, 两线圈中的感应电势失去平衡。C 点输出 电信号, 幅值和相位与α有确定的关系, 其通过放大、校正、解调, 最后反馈至线圈 C 端, 构 成电弹簧, 使磁钢 D 回到中间位置。反馈电流的大小, 与所敏感的加速度成正比。
测斜仪操作规程
测斜仪操作规程
1、操作程序：
1.1、仪器使用前应先用读数仪测量，检查读数是否正常(以测斜仪竖直为基准偏向导向轮高端一边读数增大，偏向另一边读数减小)；
1.2、测斜仪是一种可重复使用的测量仪器，所以测量前必须埋设测斜管，方可实现测量；
1.3、首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封囤是否损坏，确认仪器处于合格状态；
1.4、将测斜仪置入测斜管内，并使导向轮完全进入导向轮的正向与被测位移坐标(+x)的正向一致时测值为正，相反为负(正反方向各测一次)。
测斜仪测量时可先将测斜仪放入管底，从下至上测量。
当测斜管底部悬挂(底部未与基岩固定)，此时测量应从管口开始由上至下的测量；
1.5、测量时，根据电缆上标明的记号，每500mm单位长度测读一次；
1.6、为提高测量精度，消除系统误差，每个方向的位移应逐段正、反方向各测读一次；
1.7、测量结束后，应先拧开测杆与电缆之间的接头，并将测杆与电缆接头处的四芯插头、插座擦拭干净，将测杆放入便携箱中。
将读数仪的测量线从电缆绕盘上拧下，并将电缆线在绕盘上盘好以备下次再用。
2、注意事项：
2.1、测量时一定要使四个导向轮完全进入导向槽中，在测管的接头处可反复多测几次.如果某一、两处和和值明显偏差过大可剔除不用，一般这都是由于一头导向轮不在导向槽中引起的，且多发生在接头处；
2.2、连接测斜仪的读数仪应严格按照“使用说明书”的要求进行操作和维护保管。
电子测斜仪04说明书1
DDC电子测斜仪说明书（电子版）一、产品简介DDC系列电子测斜仪是我公司独立开发测量井眼朝向的定向仪器。
除具有传统单、多点照相测斜仪所有的功能，并且有耐高温、测量精度高、测量成功率高、读取测量结果方便、操作简单等诸多优点。
仪器的传感器选用国外先进的加速度计和磁阻，信号和数据处理采用了低功耗、耐高温微处理器和大规模集成电路，仪器整体性能稳定、可靠。
是定向井井眼测量仪器的更新换代产品，也是国内外唯一能够实现自浮测，吊测和投测三种测量方式于一身测量井眼的电子测斜仪。
独特的多点数据处理软件能够较准确地描绘出井眼结构的水平投影和任意方向的垂直剖面图，并能形象地摸拟出井眼结构的三维立体图。
该仪器使用方法简单。
工作前将探管与计算机连接后设定延时时间、测量点数、时间间隔等参数。
工作完毕后，再通过计算机将存储在探管内的数据下载，即可快速取得各测量点的井斜角、方位角等参数。
二、仪器的组成DDC系列电子测斜仪主要由：探管、悬挂装置、浮筒（自浮测时）、抗压筒、缓冲器等组成。
三、主要技术指标井斜角输出：电子测斜仪方位角输出：其他指标：极限工作指标：四、工作原理采用三轴磁阻传感器测量平面地磁场，双轴倾角补偿；16位A/D转换精度，内置微处理器计算传感器与磁北夹角，输出RS232格式数据帧。
五、安装使用探管是整个测量过程的核心因此测量前必须熟知探管的使用。
1、探管结构见下图2、探管与计算机的连接关掉电源，将探管电源开关置于“关”位置，用信号传输电缆连接探管与电子测斜仪计算机。
信号线的四芯圆形插头端与探管通讯口相连接，九芯D形插头与计算机的串行口相连。
3、参数设定打开计算机和探管电源，运行测斜仪2.0程序，设置所需要的参数（详见第五节软件操作）。
向探管传送参数成功后，关掉电源，拆除信号传输线。
由于探管对输入的数据具有存储和记忆功能，断电后数据不会丢失。
注意：每次下井使用之前必须清除上次测量参数，进行新的参数设置。
4、启动测量测斜仪装配形式参考说明书末后装配附图A. 自浮测：探管装入仪器仓之前，打开探管电源开关，按下面板上的“启动”按钮，并记录按下时间，探管即进入测量延时状态。
LHE3701测斜仪使用方法
测斜仪使用方法1、打开软件，拨探管指针至“ON”，点击“停止工作”。
2、点击“连接探管”，注意看“通讯状态”。
3、点击“状态检查”，监测探管是否正常运行。
4、确认正常后，点击“退出”，回到上级窗口。
5、点击“启动探管”，根据要测孔深及下探管的速度设置“启动延迟时间”，如孔深只有30m，则设置5分钟足矣。
6、点击“启动工作”，然后关闭探管电源，拨指示针至“OFF”。
7、进行下管前的准备工作，操作缆车，挂置滑轮，记录绞车深度显示仪至钻孔孔口时的初始深度数值，如缆车显示10.3m,则记住该深度，视其为初始零值。
8、各项准备工作就绪后，拨探管电源指针至“ON”，同时秒表开始计时，迅速拧上探管管帽，在接缝处缠防水胶布。
9、启动绞车放线，根据所测孔深调节放线速度（也可手动操作），在探管重新启动工作前，要使探管到达预定孔深（孔底，一般为整数，譬如孔深62m，探管放至60m即可，此时绞车深度显示仪显示深度为70.3m）并静止一段时间使其不受扰动。
10、如“启动延迟时间”设置为5分钟，则5分钟后探管开始启动工作，根据秒表提示，探管启动开始工作后，使其在预定深度多停置一段时间，然后开始提升探管。
（一般探管计时不准，所以启动时间或早或晚，故在第一个测斜点多停一些时间，宜为1分钟）。
11、如孔深为60m，计划10m测一次斜，则每提升10m，使探管在该位置停留一段时间，待采集到探管稳定静止后的测斜数据后再开始提升，以此类推，直至孔口（孔口也需测零值，注意探管不要完全孔口来，尽量使其不受风力等因素干扰）。
12、提出探管后，拧开管帽，拨探管指针至“OFF”。
13、用数据线连接探管与电脑，打开软件，“连接探管”，点击“停止工作”，然后点击“数据回放”。
14、点击“文件”，然后“保存文件”，保存格式为SC（注：SC格式为原始数据格式，MF格式筛选后的数据格式）。
15、数据筛选，根据测斜的实际情况及对应的测斜深度，选取对应孔深时的对应孔斜值，在数据前端的复选框里点击选中（孔口时选择经斜为0的值，如孔深60m、10m一测斜，则在60、50、40、30、20、10、0m时共对应选择7个孔斜值）。
测斜仪操作说明
测斜仪使用说明1、概述图1显示了测斜仪系统的各组成部分。
探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。
这本手册描述了测斜仪探头和电缆的使用及维护方法。
X+X-2.操作方法(1)当测量垂直坝体方向位移时，将滑轮偏上的一侧（即X+方向）面朝大海（此时探头上Y+方向与X+方向形成测量坐标系），将探头垂直放入钻孔测斜管内，钻孔测斜管的埋设方位如图2所示。
图2测斜管(2) 该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜 ，用这种方法来探测由于地层移动引起的倾斜。
(3) 测斜仪共分三种模式，测量模式（M ），设置模式(S)，阅读模式(R)。
首先长按“确认”键进入设置模式，设置时间，孔信息，孔编号，添加孔选择“+”，删除孔选择“-”，开始深度设为0，间隔深度设为0.5，结束深度根据工程要求选定。
(4) 设置完毕后，长按“确认”键进入测量模式（M ）,此时屏幕显示孔号，时间，当前移量信息，当前深度信息。
移动光标选择孔号，点击“确认”键,可以在设置好的孔号之间转换。
点击光标，进入 （稳定标示）阶段，此时测斜仪全部设置完毕。
(5) 将探头以X+方向放入测斜管内，将探头放到测斜管底部进行读数时，即开始了测斜管观测。
探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为X+读数,把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（X-X-X+（面朝大海方向）Y+(平行大坝方向)读数）。
此为一个测回。
(6)若在同一个孔号上进行第二次测量时，需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号不变，再次长按“确认”键进入测量模式，按第一测回的方法进行第二测回的测量。
(7)若到下一个孔号上进行测量时，则需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号改变为当前测量孔号，再次长按“确认”键进入测量模式，进行第一测回的测量。
测斜仪使用说明范文
测斜仪使用说明范文测斜仪是一种用于测量建筑物、地面、船舶等物体的倾斜角度的工具。
它是由一个支架和一个测量仪器组成，支架通常由金属材料制成，测量仪器则有各种型号和技术。
使用测斜仪的第一步是选择适当的测量位置。
通常情况下，测量位置应位于待测物体的中心位置或重心位置。
在安装测斜仪之前，需要确保测量仪器的精度。
可以通过在水平地面上进行校准来实现。
使用一个已知水平位置的参考物体，将测斜仪置于水平位置，然后根据需要进行调整。
在安装测斜仪时，需要确保支架牢固并且与待测物体接触良好。
支架上通常有一些可调节的部件，可以根据需要进行调整。
这些部件通常可以通过旋转或移动来调整，以实现与待测物体的良好接触。
当支架安装好后，就可以开始测量了。
根据测斜仪的型号和技术不同，可能需要使用不同的操作方式。
常见的操作方式包括：读数式测量和数码显示式测量。
在读数式测量中，测斜仪上通常有一个刻度盘或指针，通过对准刻度盘或指针上的标尺，可以直接读取倾斜角度。
这种测量方式通常精度较低，适用于一些简单的倾斜测量。
而在数码显示式测量中，测斜仪上配有一个数码显示屏，可以直接显示出倾斜角度的数值。
这种测量方式精度较高，适用于需要高精度测量的情况。
完成测量后，需要记录测量结果。
测斜仪上通常会有一个记录或存储功能，可以将测量结果保存在仪器内部或外部存储介质上。
可以根据需要将结果导入计算机或其他设备进行进一步处理。
测斜仪的使用和维护是至关重要的。
在使用测斜仪之前，需要阅读并理解工具的操作说明。
在使用过程中，要注意保护仪器免受损坏和污染。
定期校准和维护也是必要的，以确保测斜仪的准确性和可靠性。
总结起来，使用测斜仪的一般步骤包括：选择适当的测量位置、校准仪器、安装测斜仪支架、进行测量、记录结果以及定期维护。
通过正确使用和维护测斜仪，可以获得准确可靠的测量结果，为工程项目和科学研究提供重要的参考依据。
测斜仪使用说明书
3．测头与电缆接头在加橡皮圈拧紧盖帽后测量,主要靠端面密封,在测量完后不要每次拆卸。要使测头与电缆一起拿走,减少拆卸次数,也就减少了测头进水的可能。
4．测量过程中应保持电缆的宽松,避免电缆的强行扭曲;在靠近显示仪表处,最好用重物压住电缆,防止拉动线端接线叉,也防止有水顺着电缆流向显示仪表。
以下列举常用的报表格式:
表2水平位移监测当日原始记录表
测孔编号：测斜仪编号：率定系数f：
测量日期：测读时间：测读人：
点号
深度
读数
0
7.0
71
-425
-354
496
10.42
10.42
1
6.5
83
-441
-358
524
11.00
21.42
2
6.0
24
-380
-356
404
8.48
29.90
3
5.5
-18
e测斜管周围与土体结合不密实。
联系地址:南京市西康路1号
河海大学土木院结构工程实验室
邮编：210024
电话：025－83786538（办）
联系人：陈建宁025－83728525（宅）13951028657
朱碧田025－86509447（宅）13182961401
电子信箱:zhubitian@
使用说明书
河海大学建工仪器部
2005年10月修订
BC-1型应变式测斜仪使用说明
一．用途
BC-1型应变式测斜仪可用于土基内部各土层水平位移的测量。与预埋在土体或结构中的柔性测斜管相配合,用以对土坝、露天矿、建筑施工中的基坑开挖、打桩时所引起的对周围各种地下管线及建筑物影响等方面的监测。也可用于各种建筑物如高层建筑、桥梁公路、闸门等由于地基不均匀沉陷以及外力作用引起的倾斜、变形方面的监测。至今,国内外已有多种传感原理的测斜仪,有伺服扰性摆加速度计式、伺服石英扰性摆加速度计式、差动变压器式、差动电容式、电阻应变式、钢弦式等,尽管原理不尽相同,但外形结构及使用方法原则一样。
YSS电子多点测斜仪操作规程
Q B 胜利石油管理局企业标准Q/SLXXXX-XXXXYSS电子多点测斜仪操作规程(征求意见稿)XXXX-XX-XX 发布 XXXX-XX-XX 实施胜利石油管理局发布Q/SLXXXX-XXXX目次前言 (Ⅱ)1．范围 (1)2．规范性引用文 (1)3．工作原理 (1)4．仪器组成及附件 (1)5．性能参数 (1)6．操作方法 (2)7．注意事项 (3)Ⅰ前言本标准是对定向井测量仪器的YSS电子多点测斜仪专门制订的技术操作规程，主要是对YSS测斜仪的使用范围、工作原理、仪器组成、技术规格、操作方法、注意事项进行了规范。
以便在测量施工过程中进行规范性操作。
本标准由胜利石油管理局钻井专业标准化委员会提出并归口。
本标准由胜利石油管理局钻井工程技术公司负责起草。
本标准起草人：赵金华。
ⅡYSS型电子多点操作标准1 范围：本标准规定了YSS测斜仪的型号、工作原理、仪器组成、技术规格、操作方法、注意事项。
本标准适用于勘探开发钻井轨迹控制数据测量。
2 规范性引用文件下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
本标准无引用文件。
3 仪器组成3.1仪器组成：探管、电池筒总成、电源接口箱、数据处理仪、打印机、连接电缆。
3.2测量杆件：测量杆件悬挂总成、抗压筒、加长杆、引鞋总成。
4 仪器规格4.1仪器外径：Φ25、Φ32。
4.2仪器长度： 1245mm。
4.3抗压筒外径：Φ45、Φ35。
4.4抗压筒内径：Φ33.5、Φ26。
4.5抗压筒长度： 1850mm、1800mm。
4.6抗压筒耐压： 100Mpa。
4.6杆件外径：Φ45、Φ35。
4.7杆件总长： 3200mm～3500mm。
5 操作方法5.1软件安装与卸载5.1.1 YSS测斜仪测量操作软件，按软件安装提示进行正确安装。
监测测斜仪CX_06A使用说明书_用户
目录第1章概述 (3)1.1 系统组成 (3)1.2 性能指标 (4)第2章系统原理 (6)2.1 测头结构描述 (6)2.2 系统原理 (7)第3章测读仪的使用 (9)3.1 主菜单介绍 (9)3.2 按键操作 (9)3.3 记录管理 (9)3.4 工程设置 (13)3.5 通讯 (15)3.6 其他 (16)第4章数据处理软件的使用 (18)4.1 安装与卸载 (18)4.2 数据库格式转换 (19)4.3 软件初始设置 (20)4.4 软件界面窗口介绍 (21)4.5 测孔配置 (22)4.6 记录管理 (24)4.7 图表分析 (26)4.8 通讯 (32)4.9 系统设置 (34)第5章维护保养及故障诊断 (37)5.1 常见故障诊断及排除 (37)5.2 使用后的保养 (38)5.3 率定 (38)5.4 各连接器针脚定义 (39)第6章售后服务 (40)第1章概述CX系列钻孔测斜仪是专门用于岩土地基位移测量的仪器。
适用于各种岩土地基横向位移的测量，如水利库坝、堤防、岩土边坡、城市建设地基、基坑开挖、打桩、铁路、公路交通边坡、煤田、矿井、电力建设以及各种地下结构工程的部水平位移的测量。
在城市建设中，存在着深层土体位移的现象，测斜仪的测量数据可以反映出支护结构位移和应力的变化及基坑形状，从而可以知道周围建筑设施的安全状况。
测斜仪对于工程建设的安全施工和长期稳定性检测都是十分必要的，它的应用日益受到重视，许多地方已经制订或正在制订有关规，明确要求在较深基坑施工中必须进行水平位移的监测。
1.1系统组成CX系列钻孔测斜仪系统由测头、测读仪、数据处理软件三大部分组成。
1.1.1测头测头是测斜仪系统的核心，其部装有精密传感器，用以敏感不同深度测点相对于地垂线之间的角度，进而计算出各测点之间的位移变化量。
测斜仪系统的测量精度取决于测头的测量精度，测头中的核心部件是石英挠性加速度计。
1.1.2测读仪测读仪是测斜仪数据输出的二次仪表，用以完成测头数据的接收、显示、存贮功能，并向PC机输出测量数据。
定点式电子测斜仪使用
4
5
3
复
6
位
3-2-4 下井测量（计时界面）
1、延时时间结束后 进入测量计时界面， 2、按照文字提示， 进行测量操作。
－－－－测量－－－－
计时时间：00：02：00
［测量1］
＊仪器到达测量点后，稳定钻具。按 下［测量］键（自浮方式，在停泵的 同时按下［测量］键）。注意：仪器 在启动×××分钟内未完成测量，则 此次测量失败！
010－－数据查询－－001
井号：1234567890
井斜：87.71
方位：259.26
高边：149.27 磁性：47.75
磁倾角：80.08
磁场：40.23
温度：28.56
测深：1234
日期：07-06-12 时间：12：31：30
[下翻1] [打印2] [删除3] [主页4]
1
2
4
5
3
复 位
6
3-2-6 数据查询（删除选择）
二、产品介绍
2-1 机芯部分的介绍 2-2 探管操作面板
2-2-1电子探管控制部分 2-2-2电子探管控制指示灯状态
2-3地面设备Hale Waihona Puke 介绍2-3-1 认识控制器面板
2-1 机芯部分的介绍
“T”型头
电路保护筒
控制部分 减震环
橡胶保护器 定向减震接头
电池筒充电
2-2 探管操作面板
2-2-1 电子探管控制部分
[否2]
1
2
4
5
3
复 位
6
3-2-2 探管测试
1、在上一菜单中， 按下[1]键，进入 探管测试界面；
2、根据屏幕提示 对探管进行试；等 待约十秒，出现 [下一步1]；测试 结束后，按下[1] 键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FloDRIFT电子式直井测斜仪使用说明书
一、前言
直井钻井作业过程中为防止井斜超标，多采用大钟摆钻具组合与吊打相结合，起钻前投单点测斜仪的作业模式，该模式存在严重的滞后性，不能实时监控井斜；MWD虽能实时监控井斜但价格昂贵；工程技术油田工具公司引进了一种电子式随钻直井测斜仪，该工具具备以下优势：
1、随钻测斜，实时读取井斜数据，测量精度达±0.1°；
2、测量范围广，最大测量值可达20°；
3、电池寿命长，平均使用时间3个月；
4、工具结构简单，井下仪器长1.5米，结构简单，工作可靠；
5、节约时间，接立柱时测斜，测斜不占用井口时间。
该工具能够实时监控井斜，及时调整钻井参数，提高作业效率，防止井斜超标，在现场应用后效果良好。
二、工具结构
FloDRIFT电子式随钻直井测斜仪包含井下仪器与地面设备两部分，实现井斜测量、数据传输、信号解码功能。
图1 井下仪器部分
井下仪器部分包含扶正翼、电池总成、液压机构与阀芯组成。
扶正翼保证井下仪器在钻铤内居中，避免仪器震动，保护仪器串；电池总成为测斜探管与液压机构供电；测斜探管内安装传感器测量井斜并对井斜编码，液压机构根据井斜脉冲编码控制阀芯运动；阀芯运动改变泥浆流道面积，产生高低压脉冲信号。
井下仪器串安装在短钻铤内，仪器串悬挂于短钻铤内台阶处，短钻铤长1.5米。
图2 地面设备部分
地面解码设备由传感器、防爆盒（为适应海上防爆要求设计）与显示器组成，传感器安装于1502由壬锥头内，通过由壬与高压立管连接，接收脉冲发生器产生的脉冲信号；防爆盒内安装电源适配器与脉冲信号处理器，电源适配器将电源由220V交流转换为24V直流，给显示器供电，脉冲信号处理器将信号处理后发送至显示器；显示器显示测量井斜，输入井深数据，输出测斜报告。
三、工作原理
开泵开转激活井下仪器电池，停泵时测斜探管内传感器测量测点
井斜并编码，测斜探管控制液压机构向上运动，带动阀芯内蘑菇头动作，改变泥浆流道面积，开泵后，蘑菇头向下运动，测斜探管控制蘑菇头下移速度，从而产生负压脉冲，地面立管压力传感器接收脉冲信号，地面设备解码并显示井斜数据，根据作业需要可以实时测斜。
四、测斜流程
1、连接地面设备
连接传感器、防爆盒、显示器，并检查电源及信号线路是否正常。
2、地面组装测斜仪器
激活仪器电池，连接井下仪器，并将仪器装入短钻铤内。
3、组合钻具组合
根据钻具组合要求，将测斜仪本体安装于近钻头位置。
备注：测斜仪器本体为短钻铤，长1.5m，连接至钻具组合近钻头位置，不影响钻具组合的刚性及抗拉、抗扭强度。
4、地面测试
接一柱钻杆，连接顶驱，测试马达及测斜仪。
（1）开泵至排量2200L/min，顶驱转速30rpm，保持2.5min；
（2）停转停泵，静止1min；
（3）开泵至测量排量2200L/min，观察仪器信号是否正常。
5、钻进过程中测斜
图3 标准测斜曲线
（1）每钻完一柱后，划眼两遍，座卡瓦后接立柱；
（2）上提钻柱，提出卡瓦，平稳快速地开泵至测量排量2200L/min-2500L/min；
（3）保持钻柱静止，在显示器上输入测深，读取井斜数据；
（4）测斜结束，开泵至钻井排量继续钻进。
备注：单次测斜只需1min，测斜过程中泵压呈下降趋势，钻进过程中测斜仪压耗低于1MPa。
6、起钻甩仪器，维保仪器
起钻甩仪器，清洗仪器，关闭电池，仪器装箱。
五、注意事项
1、测斜仪吊装过程要平稳，严禁磕碰；
2、钻进过程中钻杆内必须加装钻杆滤芯；
3、开泵测量期间严禁上下活动或旋转钻柱，泵压稳定后保持泵排量不变至读取井斜数据；
4、测斜仪允许的最大工作排量为4500L/min，最高工作压力为15000psi。
附表：技术参数。
