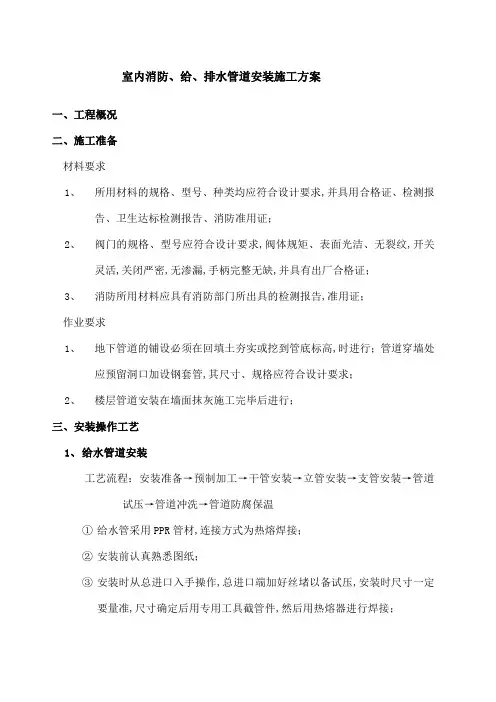

室内消防、给、排水管道安装施工方案

一、工程概况

二、施工准备

材料要求

1、所用材料的规格、型号、种类均应符合设计要求，并具用合格证、检测报告、卫生达标检测报告、消

防准用证；

2、阀门的规格、型号应符合设计要求，阀体规矩、表面光洁、无裂纹，开关灵活，关闭严密，无渗漏，

手柄完整无缺，并具有出厂合格证；

3、消防所用材料应具有消防部门所出具的检测报告，准用证；

作业要求

1、地下管道的铺设必须在回填土夯实或挖到管底标高，时进行；管道穿墙处应预留洞口加设钢套管，其

尺寸、规格应符合设计要求；

2、楼层管道安装在墙面抹灰施工完毕后进行；

三、安装操作工艺

1、给水管道安装

工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐保温

①给水管采用PPR管材，连接方式为热熔焊接；

②安装前认真熟悉图纸；

③安装时从总进口入手操作，总进口端加好丝堵以备试压，安装时尺寸一定要量准，尺寸确定后用专

用工具截管件，然后用热熔器进行焊接；

④焊接前先将管道进行编号，依次进行焊接；

⑤在地埋管道做完后，通知监理进行隐蔽验收、打压试验；在打压合格后方可进行下道工序；

⑥立管安装时，先进行吊线，确定管卡位置，平管接口位置，立管尺寸。然后将每层的立管进行编号；

编号后进行下料；

⑦先将管卡按设计要求进行安装，其管卡间距应符合设计要求；安装要牢固，深浅要一致；

⑧管卡安装完毕，进行立管连接；连接时要核对编号,正确后再进行热熔焊接；

⑨立管应垂直，离墙面距离应一致；

⑩管道压力试验；

a.地埋部分做一次打压试验；

b.管道系统安装完毕后进行综合水压试验；

c.水压试验时将管道内的空气放净，用加压泵打水进行加压，当压力加到一定压力时，停止加压，

检查接口、阀门有无漏水，如有漏水，进行修理，修好后继续进行打压试验；如无漏水现象，继

续加压，加到设计规定时（0.6Mpa），持续30分钟，检查压力是否在规定范围内，如符合要求，

通知监理进行进行交接手续；

⑪管道冲洗试验

管道冲洗试验在压力试验后即可进行。冲洗用自来水连续进行，且保证有充足的流量。道管道里面流出的水质洁净，无污浊后，通知监理进行交接手续；

2、消防管道安装

①消防管采用镀锌钢管；连接方式为焊接；焊工应持证上岗，焊条应有合格证；

②按设计要求画出管道分路、管径、变径、预留口消防栓位置，在施工草图上标出实际安装的位

置，然后按草图进行加工；

③安装时从进水口入手，进口端加临时丝堵以备试压用，按设计要求进行防腐，安装前应做好防

腐工作。把加工好的管道进行编号，安装前清扫管膛。

④将预制好的支架依次安装，支架间距应一致，安装牢固；

⑤地埋部分接口采用焊接，焊缝应均匀、无加渣、焊接后应做加强防腐，地埋部分安装完毕后，

进行打压试验，然后通知监理进行隐检验收；

⑥楼层消防管应分段安装，安装前先核对尺寸、消防栓位置是否正确，先将管道固定在支架，然

后进行焊接，焊接后处理焊缝；

⑦管道的垂直度应符合规范规定；管道安装完毕后按设计要求进行防腐处理；

⑧管道经验收合格后，安装消防管件，消防管件、箱应有出厂合格证，消防部门的检测报告；

⑨消防箱安装的高度应符合消防要求；管件安装应按要求操作；

⑩打压试验同上（给水打压试验）；

3、水灭火系统安装

工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装

→水流指示器、消防水泵、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装→报警阀组件、消火栓配件、喷洒头安装→系统通水调试

①管子对口的错口偏差应不超过2mm。

②不同管径的管道焊接，如两管管径相差不超过小管径的15%，可将大管端部直径缩小，与小管

对口焊接。如管径相差超过小管径的15%，应将大管端部抽条加工成锥形，或用特制的异径管。

③管道的对口焊缝或弯曲部位不得焊接支管。

④弯曲部位不得有焊缝，对口焊接离起弯点应不小于1个管径，且不小于100mm，距离管道支、

吊架边缘应不小于50mm。

⑤焊接管道分支管，分支管管端应加工成马鞍形，可以加工几块样板用于划线。端面与主管表面

间隙不得大于2mm，并不得将分支管插入主管的管孔中。

⑥支吊架的制作、油漆、安装要先于管道焊接，且符合规范规定。

⑦消防支管端部与消火栓应丝扣连接，消火栓栓口应朝外，阀门中心距地面为1.1米，允许偏差

20mm。阀门距箱侧面为140mm，距箱后内表面为100mm，允许偏差5mm，选用室内消火栓栓口均为DN65，喷嘴口径19mm，水龙带长度25m。

⑧喷淋管道应有小于0.002坡度，分支管应不小于0.004。吊架与喷头的距离应不小于300mm，

距末端喷头的距离间距不大于750mm。吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6米，可设一个，小于1.8米，允许隔断设置。

⑨吊顶处采用DN15普通型玻璃球闭式喷头，喷头动作温度68℃，颜色均为红色。

⑩管道的试压：

消防喷淋给水管道安装完后均需进行水压试验，其试验压力：消防、喷淋水管为1.5Mpa。

试验方法：打开系统管道的中间阀门，管道的最高处装上排气阀门，偏低处装上注水阀门，先将管注满水，从排气阀门排净管中空气，然后在排气阀门处及管道始端装上试压用压力表，从注水阀门处接上试压泵进行试压，当压力升至工作压力时，暂停升压，检查管道各处有无变形和渗漏，当一切正常时继续升压至试验压力，稳压十分钟，压力下降不大于0.05Mpa即为合格，然后再卸压至工作压力，外观检查管线有无变形和渗漏，管道试压要经业主代表或监理验收签字。

⑪管道的清洗：

其冲洗方法，在管道的始端接上水源，打开所有中间阀门和终端阀门，从管道和终端接上软管
