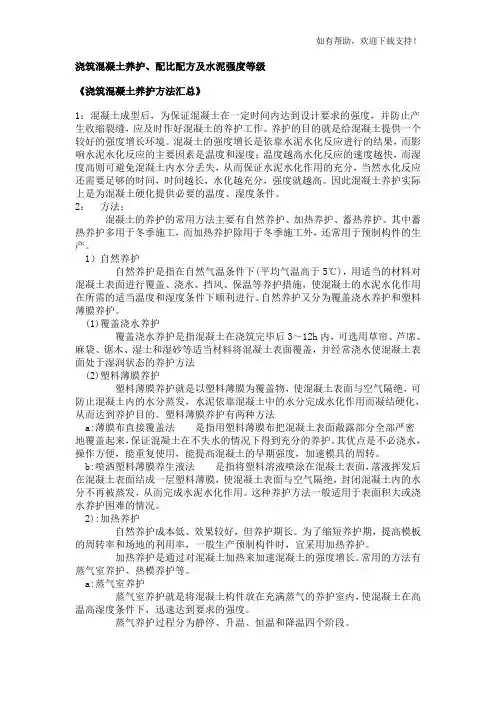

浇筑混凝土养护、配比配方及水泥强度等级

浇筑混凝土养护、配比配方及水泥强度等级

《浇筑混凝土养护方法汇总》

1：混凝土成型后，为保证混凝土在一定时间内达到设计要求的强度，并防止产生收缩裂缝，应及时作好混凝土的养护工作。养护的目的就是给混凝土提供一个较好的强度增长环境。混凝土的强度增长是依靠水泥水化反应进行的结果，而影响水泥水化反应的主要因素是温度和湿度；温度越高水化反应的速度越快，而湿度高则可避免混凝土内水分丢失，从而保证水泥水化作用的充分，当然水化反应还需要足够的时间，时间越长，水化越充分，强度就越高。因此混凝土养护实际上是为混凝土硬化提供必要的温度、湿度条件。

2：方法：

混凝土的养护的常用方法主要有自然养护、加热养护、蓄热养护。其中蓄热养护多用于冬季施工，而加热养护除用于冬季施工外，还常用于预制构件的生产。 1）自然养护

自然养护是指在自然气温条件下(平均气温高于5℃)，用适当的材料对混凝土表面进行覆盖、浇水、挡风、保温等养护措施，使混凝土的水泥水化作用在所需的适当温度和湿度条件下顺利进行。自然养护又分为覆盖浇水养护和塑料薄膜养护。

(1)覆盖浇水养护

覆盖浇水养护是指混凝土在浇筑完毕后3～12h内，可选用草帘、芦席、麻袋、锯木、湿土和湿砂等适当材料将混凝土表面覆盖，并经常浇水使混凝土表面处于湿润状态的养护方法

(2)塑料薄膜养护

塑料薄膜养护就是以塑料薄膜为覆盖物，使混凝土表面与空气隔绝，可防止混凝土内的水分蒸发，水泥依靠混凝土中的水分完成水化作用而凝结硬化，从而达到养护目的。塑料薄膜养护有两种方法

a:薄膜布直接覆盖法是指用塑料薄膜布把混凝土表面敞露部分全部严密地覆盖起来，保证混凝土在不失水的情况下得到充分的养护。其优点是不必浇水，操作方便，能重复使用，能提高混凝土的早期强度，加速模具的周转。

b:喷洒塑料薄膜养生液法是指将塑料溶液喷涂在混凝土表面，落液挥发后在混凝土表面结成一层塑料薄膜，使混凝土表面与空气隔绝，封闭混凝土内的水分不再被蒸发，从而完成水泥水化作用。这种养护方法一般适用于表面积大或浇水养护困难的情况。

2):加热养护

自然养护成本低、效果较好，但养护期长。为了缩短养护期，提高模板的周转率和场地的利用率，一般生产预制构件时，宜采用加热养护。

加热养护是通过对混凝土加热来加速混凝土的强度增长。常用的方法有蒸气室养护、热模养护等。

a:蒸气室养护

蒸气室养护就是将混凝土构件放在充满蒸气的养护室内，使混凝土在高温高湿度条件下，迅速达到要求的强度。

蒸气养护过程分为静停、升温、恒温和降温四个阶段。

b:热模养护

热模养护也属于蒸气养护，蒸气不与混凝土接触，而是将蒸气通在模板内，热量通过模板与刚成型的混凝土进行热交换进行养护。此法养护用气少，加热均匀，既可用于预制构件，又可用于现浇墙体。

《水泥强度等级》

按照GB175-2007《通用硅酸盐水泥》的规定，采用GB/T17671-1999规定的方法，将水泥、标准砂和水按1∶3.0∶0.5的比例，制成40mm×40mm×160mm的标准试件，在标准养护条件下（1d内为20±1摄氏度、相对湿度为90%以上的空气中，1d后为20±1摄氏度的水中）养护至规定的龄期，分别按规定的方法测定其3d 和28d的抗折强度和抗压强度。根据测定的结果划分水泥强度等级。

如硅酸盐水泥（P.0/P.Ⅰ/P.Ⅱ）分为32.5、32.5R、42.5、42.5R、52.5、52.5R、62.5和62.5R八个强度等级（分别代表试件28d的抗压强度标准值的最小值为32.5MPa、42.5MPa、52.5MPa、62.5MPa，带R的为早强型等级）。

《早强剂简介》

混凝土早强剂是指能提高混凝土早期强度，并且对后期强度无显著影响的外加剂。早强剂的主要作用在于加速水泥水化速度，促进混凝上早期强度的发展；既具有早强功能，又具有一定减水增强功能的外加剂称为早强减水剂。

《混凝土防冻剂简介》

混凝土防冻剂是结合冬施气温条件，商品混凝土泵送，抑制碱集料反应而设计研制的，它用高浓型高效减水剂作为减水组分，含碱量低，减水率高，可以加速混凝土负温条件下的凝结和硬化，强度增长明显并且不影响后期强度的发展，无氯盐避免了钢筋锈蚀，提高了混凝土的耐久性。

一、掺量：液体温度 -5 ～ -20℃占胶凝材料的2.0-5.0% 粉体温

度 -5 ～ -20℃占胶凝材料的2.0-5.0%

二、作用：主要用于商品混凝土，适用于钢筋砼、预应力砼及掺粉煤灰砼。

三、技术性能如下：

1、混凝土防冻剂为复合产品，在提高早期强度的基础上能明显改善混凝土和易性，掺量为总胶量2 ～ 5%。使用时可通过调整掺量，即可适应-5 ～ -20的冬季施工要求。

2、混凝土防冻剂为无氯防冻剂，不会产生钢筋锈蚀。

3、采用了新型防冻组分，大幅度降低了碱含量，可避免混凝土碱集料的反应，使防冻剂本身在负温下存放不沉淀、不结晶。

4、采用新型组分，不含氨成份，对环境无污染危害。

5、掺入混凝土防冻剂的混凝土具有很好的耐久性：100次冻融强度损失率低于90%，90天收缩率比小于120%

四、应用范围：

高性能砼复合防冻剂，可应用于工业、民用建筑、构件、公路、桥梁砼中。

《硅酸盐水泥和普通硅酸盐水泥（简称普通水泥）区别》

共同特点：

1、早期强度较高；凝结硬化速度快（前者比后者还要快）

2、水化热较大(前者比后者还要大得多)

3、耐冻性差

4、耐热性较差

5、耐腐蚀及耐水性较差

适用范围：

前者——硅酸盐水泥——适用于快硬早强的工程、高强度等级砼。不适用于大体积砼工程（发热量比普通水泥大得多，不用）、受化学侵蚀、压力水（软水）作用及海水侵蚀的工程

后者——普通硅酸盐水泥（简称普通水泥）——适用于地上、地下及水中的大部分砼结构工程。不适用于大体积砼（实际施工时一般视这个大体积到底有多大以及它的重要性，或者采取控温措施后还是经常用的，至少西南地区是这样）、受化学侵蚀、压力水（软水）作用及海水侵蚀的工程

国家于2001年4月对水泥的标号制定新的标准。通用水泥新标准是：

GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰硅酸盐水泥及粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》。六大水泥标准实行以MPa表示的强度等级,如32.5、32.5R、42.5、42.5R等,使强度等级的数值与水泥28天抗压强度指标的最低值相同。新标准还统一规划了我国水泥的强度等级,硅酸盐水泥分3个强度等级6个类型,即42.5、42.5R、52.5、52.5R、62.5、62.5R。其他五大水泥也分3个等级6个类型,即32.5、32.5R、42.5、42.5R、52.5、52.5R。

国家建材局经测试，得出新水泥标准的强度等级与老水泥标准的水泥标号之间存在如下表中对等关系：

GB175-92 GB175-1999

725(R) 62.5(R)

625(R) 52.5(R)
