校园网综合布线设计方案
某校园网综合布线系统设计方案
某校园网综合布线系统设计方案某学院校园网综合布线系统一、某学院校园网综合布线系统需求分析1.项目概述从某学院实际情况出发，校园网工程分为三个阶段完成。
第一阶段实现校园网基本连接，第二阶段校园网将覆盖校园所有建筑，第三阶段完成校园网应用系统的开发。
学院校园网建设的一期工程覆盖了教学、办公、学生宿舍区、教工宿舍区，接入信息点约为2600个，投资400万。
为了实现网络高带宽传输，骨干网将采用千兆以太网为主干，百兆光纤到楼，学生宿舍10M带宽到桌面，教工宿舍100M带宽到桌面。
2.校园建筑物布局说明某学院校园网覆盖了41栋楼房，其中学生宿舍12栋，教工宿舍20栋，办公楼、实验大楼、计算中心、电教楼、图书馆、招待所、青工楼各一栋，教学楼两栋。
网络管理中心已定在电教楼三楼。
具体的建筑物布局如图所示。
3.校园网网络拓扑结构根据用户需求分析，决定某学院的校园网络采用星形网络拓扑结构。
如图所示。
4.通信信息种类和数量5.现有网络情况说明该学院的计算中心二楼、三楼机房及电机系办公室已组建自己的局域网络，连接计算机达320台。
电教楼一楼的计算机实验室也已组建了小的局域网络，连接计算机达92台。
图书馆一、二、三楼已组建了局域网络用于采编，连接计算机达10台。
6.网管中心位置该学院已指定网管中心设立在电教楼三楼，位于学院建筑平面的中心点。
二、设计依据1.本综合布线工程设计遵循以下标准或规范：（1）DBJ08-59-95：智能建筑设计标准（2）ANSI/EIA/TIA-568A：民用建筑电信布线系统标准（3）ANSI/EIA/TIA-569：电信走道和空间的民用建筑标准（4）ANSI/EIA/TIA-606：民用建筑电信设施的管理标准（5）ANSI/EIA/TIA-607：民用建筑电信设施接地标准（6）TSB-67：UTP布线现场测试标准（7）ISO/IEC 11801：电信布线系统标准（8）GB/T 50312-2000：建筑与建筑群综合布线系统工程设计规范（9）JGJ/T 16-92：中国民用建筑电气设计规范2.本工程设计参照的网络标准有：（1）IEEE802.3：Ethernet(10BASE-T)（2）IEEE802.3u：Fast Ethernet(100BASE-T)（3）IEEE802.5：T oken Ring (4M/16M)（4）ANSI FDDI/TPDDI：光纤分布式数据接口网络标准3.本工程设计依据的资料：(1)《某学院建筑平面示意图》(2)《某学院网络拓扑结构图》三、设计目标1.标准化2.兼容性3.模块化4.先进性四、本工程设计方案系统产品选型及产品特点本设计方案中的综合布线系统选择丽特网络科技（NORDX/CDT）公司的超五类综合布线产品，其产品性能接近非屏蔽铜缆布线的极限。
校园网综合布线设计方案
校园网综合布线设计方案一、引言随着数字化时代的发展，校园网已经成为现代学校不可或缺的基础设施之一。
校园网的综合布线设计方案对于保证网络通信质量和提升教学科研水平至关重要。
本文将结合实际情况，提出一个针对校园网的综合布线设计方案。
二、需求分析1. 布线范围：校园网综合布线需覆盖整个校园，包括教室、实验室、图书馆、办公楼等各个区域。
2. 带宽需求：校园网需要满足师生的教学、科研、办公以及其他日常活动的网络需求。
带宽应具备良好的扩展性，以应对日益增长的带宽需求。
三、设计方案1. 布线结构校园网的综合布线应采用分布式布线结构，将各个区域的布线集中到主干机房。
主干机房应位于校园中心位置，方便各个区域的布线连接。
2. 网络拓扑采用星型拓扑结构，将主干机房作为网络的核心节点，各个区域作为分支节点连接到核心节点。
这样可以使得网络布线简洁、稳定，并且易于管理和维护。
3. 布线介质针对不同区域的需求，选择适当的布线介质。
对于短距离传输和高速数据传输的场所，采用光纤作为主要的布线介质；对于一般的数据传输场所，采用双绞线作为主要的布线介质。
4. 网络设备选择选择高性能的网络设备，例如交换机、路由器等，以确保网络的传输速度和稳定性。
根据不同区域的需求，合理布置网络设备，保证网络的覆盖范围和功能完善。
5. 安全设计在校园网设计方案中，安全是重要的考虑因素之一。
采用防火墙和入侵检测系统等措施，保障校园网的安全性和数据的保密性。
6. 扩展性设计校园网需具备良好的扩展性，能够适应日益增长的带宽需求。
在布线设计中，应预留一定的冗余空间，方便后续的扩展和升级。
四、实施计划1. 需要进行详细的现场调研，了解校园网络的布线需求，包括各个区域的布线长度、布线路径、布线介质等。
2. 根据需求分析，制定详细的布线设计方案，包括网络拓扑、布线结构、布线介质、网络设备等，并进行合理的预算。
3. 寻找合适的供应商进行设备采购和布线施工，确保布线工程的质量和进度。
校园网网络建设和综合布线设计方案
严格遵守设备操作规范，避免因误操作导致设备损坏或安全事故；（4）保 证实验室的清洁和整洁，避免灰尘、潮气等因素对设备产生不良影响。
谢谢观看
2、学生使用规范：我们需要制定学生使用网络的规定和准则，避免学生恶 意攻击网络系统或滥用网络资源。同时，我们还需要对学生进行网络安全教育， 提高他们的网络安全意识和自我保护能力。
3、兼容性与扩展性：在设计方案中，我们需要考虑设备的兼容性和扩展性， 以便在未来进行设备升级和扩展时能够顺利过渡。
4、备份与恢复：我们建议对重要数据进行备份，并制定相应的恢复策略。 同时，我们需要对备份数据进行定期检查和维护，以确保在发生数据丢失时能够 及时恢复。
校园网网络建设和综合布线设计方 案
目录
01 一、校园网网络建设
02 二、综合布线
03 三、设计方案
04 四、注意事项
05 参考内容
随着科技的迅速发展和信息化时代的到来，校园网网络建设和综合布线设计 在高等教育领域的作用越来越重要。一个高效、稳定、安全的校园网网络和综合 布线设计不仅可以提高学校的教学、科研和管理水平，还可以提升师生们的生活 质量。
（2）满足各种需求：实验室应提供多样化的硬件设备和软件配置，满足各 种实验需求。
（3）安全可靠：实验室应具备较高的安全性和可靠性，确保实验者的安全 和实验顺利进行。
（4）易于管理：实验室应提供完善的管理措施和规则，方便管理者进行管 理。
2、布局
实验室的布局应清晰合理，充分考虑实验需求和空间利用率。具体而言，实 验室应包括以下几个区域：
5、培训与支持：我们需要对用户提供必要的培训和支持，帮助他们更好地 使用校园网和综合布线系统。同时，我们还需要为用户提供在线支持渠道，以便 在遇到问题时能够及时得到解决。
学院网络综合布线系统设计方案
学院网络综合布线系统设计1 项目名称学院网络综合布线系统设计2项目概述从本学院的实际出发，校园网工程共分为3个部分完成。
第一部分，实现校园网的基本连接，第二部分，校园网将覆盖校园所有建筑，第三部分，完成校园网盈通系统的开发。
学院校园网建设的一期工程覆盖了宿舍区、教学区、办公区、食堂，接入的信息点大约为1800个。
为了实现网络高带宽传输，骨干网将以千兆以太网为主，百兆光纤到楼，公寓（教师、专家、学生）100M带宽到桌面。
3校园建筑物布局说明本学院校园网覆盖了4栋学生公寓，2个食堂，教师公寓、专家公寓共3栋，实验区1个，办公楼4栋，学生活动中心，图书馆，电子阅览室，教学区4片。
网络中心位于A区2楼。
校园布局第一部分：B2通道，图见3-1校园布局第二部分：D2区，图见3-2校园布局第三部分：机械办公楼，图见3-3图3-1面图图3-2图3-34 校园网络拓扑结构根据本学院的校园网络，小组认为，采用星型网络拓扑结构。
学院网络中心的核心交换机为中心点，无论二区、三区，他们的核心交换机都通过2G聚合链路连接至网络中心的核心交换机。
一区各楼宇的交换机直接汇聚到网络中心交换机。
校园网网络拓扑结构图，见图4-1所示。
图表 4-15通信信息种类及数量我学院的校园网现有网络系统已覆盖整个学校，本次综合布线工程不考虑语音系统，只考虑计算机信息点。
校园网各建筑物信息点分布情况，如表格5-1所示。
该信息点的分布设计已经考虑到了未来的网络发展的需要，信息点的数量应经预留了一定的数量。
总共计算机信息点为1765个。
6设计依据6.1本次综合布线工程设计遵循以下标准或规（1）DBJ08-59-95：智能建筑设计标准。
（2）ANSI/EIA/TIA/-568A：民用建筑电信布线系统标准。
（3）ANSI/EIA/TIA/-569：电信走到和空间的民用建筑标准。
（4）ANSI/EIA/TIA/-606：民用建筑电信设施的管理标准。
（5）ANSI/EIA/TIA/-607：民用建筑电信设施接地标准。
某校园网综合布线系统设计方案参考
某校园网综合布线系统设计方案参考一、背景介绍如今，校园网已成为高校和学生们学习、工作、生活的重要工具。
为了满足日益增长的网络需求，校园网综合布线系统的设计显得尤为重要。
一个高效、稳定、安全的校园网综合布线系统能够提供可靠的网络连接，满足学校师生的网络需求，促进信息共享和学习交流。
本文将为某校园网综合布线系统的设计方案提供参考。
二、设计目标和需求分析1. 设计目标：- 提供高速、稳定的网络连接，满足学校师生的日常网络需求；- 保持网络流畅运行，提供快速的网页浏览、文件下载等服务；- 支持多用户同时在线，保证网络带宽的平衡；- 提高网络安全性，保护学校数据不被非法访问。
2. 需求分析：- 考虑到学校人数较多、教学办公楼和宿舍楼分布较广，需要覆盖全校的网络；- 需要支持有线网络和无线网络的部署；- 需要定期维护和管理网络设备，确保网络的稳定运行；- 需要配置防火墙、入侵检测系统等安全设备，保障校园网的安全性。
三、系统设计方案1. 网络拓扑结构设计为了满足学校全面覆盖的需求，建议采用层次化网络拓扑结构，使用核心交换机与分布式交换机相结合，来构建校园网的骨干网络。
2. 有线网络布线设计对于教学办公楼和宿舍楼等重要场所，应采用高品质的双绞线布线，以提供稳定的有线网络连接。
布线时应遵循工程规范，避免电磁干扰和信号衰减。
3. 无线网络覆盖设计校园内应覆盖大范围的无线网络，为师生提供便利的网络访问。
应根据校园规模和场所特点，合理规划无线AP的数量和位置，并采用适当的频段和信道规划，以增加无线网络的容量和稳定性。
4. 安全设计为了保护校园网络的安全性，建议在校园网边界处设置防火墙，并配备入侵检测系统和流量监控系统。
此外，可以采用VPN技术实现对外访问的安全加密传输，确保学校数据不会被非法访问。
5. 网络设备选型及必备设备根据学校的具体需求，建议选用具有良好性能和稳定性的网络设备，如思科交换机、华为路由器等。
此外，还需要配备UPS电源供电设备，以保证网络设备的稳定运行。
校园网络综合布线设计方案
校园网络综合布线设计方案校园网络综合布线设计方案一、方案背景随着信息化时代的发展，校园网络成为学校教学、管理和服务的重要载体。
为了满足学校教学、科研、管理和服务的需求，我设计了一套校园网络综合布线方案。
二、设计原则1. 可扩展性：考虑到学校未来网络的发展和更新需求，布线方案应具有良好的可扩展性，能够方便地增加和更换设备。
2. 稳定性：为确保网络的稳定运行，布线方案应保证网络信号的稳定传输、设备的稳定连接和数据的稳定传输。
3. 高带宽：考虑到学校师生的多媒体教学和在线学习需求，布线方案应提供高带宽的支持。
4. 安全性：为确保网络的安全，布线方案应采用安全可靠的设备和技术，提供防火墙、入侵检测和安全认证等功能。
5. 灵活性：考虑到不同地区和功能的需求差异，布线方案应提供灵活配置的选项，以适应不同的布线需求。
三、布线设计我设计的校园网络综合布线方案分为三层：基础层、分布层和核心层。
1. 基础层：根据校园网络需求，将网络线缆引入各个区域，并安装交换机和网络设备，提供网络接入和连接服务。
2. 分布层：根据不同区域的网络集中管理需求，设置分布交换机，将各个区域的网络连接集中管理，确保网络通畅和稳定。
3. 核心层：设置核心交换机，连接各个分布层交换机，提供高带宽的网络支持，安全地传输数据。
四、布线设备选择1. 网络线缆：采用Cat6或Cat6A标准的双绞线，具有较高的传输速度和抗干扰能力。
2. 交换机：选择性能稳定可靠的企业级交换机，支持多媒体教学和在线学习等高带宽需求。
3. 防火墙：为保证网络的安全，采用硬件防火墙，提供虚拟专用网络（VPN）和入侵检测等功能。
4. 网络设备：根据需求选择无线路由器、无线AP、网络服务器等设备，提供无线网络和存储服务。
五、布线方案实施1. 筹备阶段：确定需求，制定布线计划，并安排布线工作人员。
2. 设备采购：根据布线方案，采购所需的网络设备和线缆。
3. 线缆敷设：按照布线计划，进行线缆的敷设和连接。
校园网综合布线系统方案
校园网综合布线系统方案第一篇：校园网综合布线系统方案校园网综合布线系统方案一．学校需求分析随着该校信息化建设,教学资源整合,加强本地院校,远程院校,研究所,后勤部门的管理,特别是该校为进行的校园网建设的配套工程,急需重建整个校园网络(Campus)。
能实现行政，教学，科研在网络上进行，实现接入中国教育科研网（Cernet）的信息化目标。
1.需求的流量类型：---客户机/服务器数据---Web---Mail---DNS---多媒体教学，VOD，视频会议---语音/传真---网络管理2.布线系统的需求：---满足相关的国际标准和国家标准；---能够支持各种计算机网络设备，支持多媒体教学的应用；---具有先进性、可靠性和可扩充性；---把好质量关，杜绝工程质量事故；---学校的信息点分为数据接口、电话接口、电视接口、广播音频接口。
具体信息点分布如下：工程***0***0栋数信息数据接口电话接口电视接口广播音频接口教学区食学堂生公寓主楼图书馆其它合计3.需求的总目标：(1)先进性：-由于网络技术的日新月异，更高的带宽和更先进的应用层出不穷，本校园网将在未来几年的运行中能达到应用需求的先进性，能在较长时期内达到业界的先进水平，保护用户的投资。
现阶段则是能实现数据，语音，多媒体通信，OA，MAIL，WEB服务。
(2)可靠性：将要建设的校园网将是高可靠性，达到24小时不间断，无故障，稳定运行。
网络的局部问题不能影响大网络的运行。
(3)可扩展性：骨干节点设备的性能具有向上扩展的能力，以备将来更高带宽和应用的需要。
(4)可管理性：整个校园网将采用集中式管理，能够监控网络的运行，并能找出网络节点的故障所在，迅速恢复用户的应用。
(5)安全性：由于整个大学的管理事务都将放在校园网上，不同部门的重要数据将要求绝对安全，可访问与不可访问将严格限制。
校园网和互联网之间的数据流也将严格限制。
二、方案实现要实现上述总目标，方案将采用星形全交换千兆以态园区网的千兆主干，百兆交换到桌面的大型校园网解决方案。
校园网综合布线设计方案
校园网综合布线设计方案一、设计方案概述校园网综合布线设计方案旨在为学校提供稳定、高效、安全的网络通信环境，满足学生、教职员工的日常教学、科研和管理需求。
本方案将对校园网的拓扑结构、网络设备选型、布线方案等进行详细阐述。
二、拓扑结构设计为了满足大规模的网络连接需求，我们将校园网络划分为核心区、汇聚区和接入区三个层级，采用三层的网络结构。
1. 核心区：位于校园网络的最高级别，负责处理大流量的数据，并保证高可用性和冗余性。
我们建议在核心区采用多台核心交换机进行互联，以确保网络连接的可靠性和负载均衡。
2. 汇聚区：汇聚各个子网的数据流量，实现不同楼栋、不同功能区的数据汇总。
我们将在汇聚区使用成熟的三层交换机，通过VLAN技术实现不同子网间的隔离与通信。
3. 接入区：将学生、教职员工所在的终端设备连接到校园网中。
我们建议使用二层交换机，在接入层进行用户终端的接入和网络连接。
三、网络设备选型为了保证校园网的性能和可靠性，我们推荐采用以下网络设备：1. 核心交换机：选用具备高速转发能力和冗余备份功能的企业级交换机，如思科Catalyst系列交换机，可满足核心网络的大流量处理需求。
2. 汇聚交换机：选择具备多VLAN支持且支持IP路由功能的三层交换机，如华为S系列交换机，可满足数据汇聚区的需求。
3. 接入交换机：选用性能稳定可靠的二层交换机，如华三S2700系列交换机，以满足接入区的终端设备接入需要。
四、布线方案1. 光纤布线：在校园网的核心区和汇聚区，我们推荐采用多模光纤布线。
多模光纤具有传输速度快、距离远和抗干扰能力强的特点，适合用于高速数据传输。
2. 铜缆布线：在校园网的接入区，我们建议采用Cat6或Cat6A标准的铜缆布线。
铜缆提供稳定可靠的连接，适合用于用户设备的接入。
综合考虑成本和性能，我们建议使用光纤布线连接核心区和汇聚区，而在接入区使用铜缆布线。
五、安全配置为了保障校园网的安全性，我们建议采取以下安全配置措施：1. 防火墙设备：在核心区与外部网络之间设置防火墙设备，用于控制流入和流出的网络流量，以保护内部网络安全。
校园网综合布线系统设计方案
校园网综合布线系统设计方案一、需求分析1.校园网规模：校园网规模包括校园范围、楼宇数量、用户数量等。
2.校园网络需求：包括宽带接入、网络扩展、多媒体支持等。
3.应用需求：包括教学、科研、办公及其他特定应用等。
4.安全需求：包括数据安全、网络安全、设备安全等。
二、系统设计1.网络拓扑结构设计：根据校园规模和需求分析，选择合适的网络拓扑结构，如星型、环形、树型等。
2.布线路径设计：根据建筑物的结构和网络需求，设计合理的布线路径，尽量减少路径长度和布线难度。
3.设备选择：选择符合需求的网络设备，包括交换机、路由器、光纤模块、无线接入设备等。
4.布线设计：根据需求和设备选择，设计合理的布线方案，包括光缆布线、铜缆布线等。
5.安全设计：设计网络安全方案，包括防火墙、入侵检测系统、数据加密等。
6.配线架设计：根据布线需求和设备选择，设计合适的配线架，包括机架式和墙壁式配线架。
7.机房设计：设计合理的机房布局，包括电源、空调、机柜、地板等。
三、实施方案1.项目计划：根据设计方案，制定详细的项目计划，包括开工时间、工期、资源调配等。
2.施工队伍：组建专业的施工队伍，包括项目经理、布线工人、测试人员等。
3.材料采购：根据设计方案和项目计划，采购合适的网络设备、布线材料等。
4.现场施工：按照设计方案和项目计划，在现场进行布线、设备安装等工作。
5.测试调试：在布线完毕后，进行测试调试工作，确保网络运行正常。
6.培训：对相关人员进行培训，包括网络维护、故障排除等。
四、运维管理1.网络监控：安装网络监控系统，实时监测网络运行状态，及时发现和解决问题。
2.设备维护：定期对设备进行维护保养，包括清洁、检修、升级等。
3.故障排除：对网络故障进行及时排除，恢复网络正常运行。
4.变更管理：记录网络变更情况，保证网络变更的可追溯性。
5.性能优化：对网络性能进行优化，提升网络传输速度和稳定性。
6.准入控制：实施合理的准入控制策略，保证网络安全。
校园网综合布线设计方案
综合性布线系统一综合布线系统概述21.1 兼容性31.2 开放性31.3 灵活性31.4 模块化41.5 扩展性41.6 经济性4二校园网综合布线需求分析51. 1设计目标52. 2校园网网络拓扑结构5三总体系统设计方案62.1 工作区子系统的设计6工作区子系统选择63. 2水平子系统的设计7水平子系统选择73.3管理子系统设计8管理子系统选择83.4垂直干线子系统设计8垂直干线子系统选择83.5设备间子系统设计9设备间子系统设计选择9设备间环境注意要求93. 6建筑群子系统103.7防雷10设计依据及原那么10接地保护11四线槽及线缆布设要求124.1安装前考前须知124. 2符合标准化标准124. 3线槽线缆布设要点12五系统验收13解决方案9. 1概要139.2 测试标准139.3 测试模式139.4 建立文档13一综合布线系统概述综合布线系统是伴随着智能化大厦而崛起的，作为智能大厦中枢神经，综合布线系统是近20年来开展起来的多学科交叉型的新型研究领域。
随着计算机技术、通信技术、控制技术与建筑技术的开展，综合布线系统在理论和技术方面也不断得到提高。
目前，由于理论、技术、厂商、产品甚至国别等多方面的不同，综合布线系统在命名、定义、组成等多方面都有所不同。
我国《智能建筑设计标准》(GB/T50314-2000)中把综合布线系统定义为：综合布线系统是建筑物或建筑群内部之间的传输网络。
它能使建筑物或建筑群的内部设备、数据通信设备、信息交换设备、建筑物物业管理设备及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络设备相互连接。
上述的定义通常被称为是建筑物与建筑群综合布线系统。
按照《建筑与建筑群综合布线系统工程设计标准》(GB/T50314-2000)的定义，它包括建筑物到外部网络或局线路上的连接点与工作区的语音或数据终端之间所有电缆及相关的布线部件。
这里要注意区分一下综合布线和综合布线系统这两个根本概念：综合布线只作为一个概念而存在，综合布线系统那么是一种解决方案或者是一种布线产品。
校园网综合布线设计方案
校园网综合布线设计方案一．系统组成与拓扑结构本校园网设计方案主要由以下四大部分构成：交换模块、广域网接入模块、远程访问模块、服务器模块。
整个网络系统的拓扑结构图如图1所示。
图1（1）交换模块设计1．此校园网将采用分层设计（访问层、核心层、分布层）目的是简化网络设计，提高网络的可扩展性。
2．不同部门之间的通信不相互影响，引入虚拟局域网（VLAN）技术，将不同部门划分为不同的VLAN，减小部门之间广播通信的影响。
以下是在核心层交换机上划分VLAN，如图2所示：图24．当网络上需要连接的设备比较多的时候，可能需要更多的交换机，这时可采用VLAN中继协议（VTP）来简化网络的管理，可大大减少交换机配置工作量。
5．同时，网络中交换机的数量和交换机之间的链路变多时，交换网络就会比较复杂，可能造成交换环路问题，要在各个交换机上运行生成树协议（STP）来解决。
6．对各层交换机进行配置。
（2）广域网接入模块设计1．本网络中，广域网接入的功能将由广域网接入路由器来实现。
如图3所示：图32．广域网接入路由器除了要担任主要的路由任务之外，还需利用访问控制列表（ACL）来完成以自身为中心的流量控制和过滤功能，并实现一定的安全功能。
3.配置路由器的基本参数、接口参数、NA T、ACL等。
（3）远程访问模块设计校园网中，提供远程访问服务也是必要的，为家庭用户或者在外的员工提供远程、移动接入服务。
如图4所示：图4（4）服务器模块设计服务器在校园网中为各接入的用户提供各种不同的服务，此校园网设计中，所有的服务器集中到VLAN100中，接在分布层交换机DistributeSwitch1的1-20端口。
如图5所示：图5二．系统调试校园网在初步组建完成时，需要进行各种调试，以保证日后网络工作的稳定性。
1.管理IP地址的测试。
2.相同VLAN之间的通信测试。
3.不同VLAN之间的通信测试。
4.广域网接入路由器NA T与ACL测试。
5.冗余链路测试。
校园网络综合布线系统设计方案
校园网络综合布线系统设计方案一、需求分析随着信息化的快速发展，校园网络在教学、科研、管理等方面扮演着重要的角色。
为了满足校园网络的需求，需要一个稳定、高效、可扩展、易管理的综合布线系统。
在设计校园网络综合布线系统之前，需要进行需求分析，明确系统的功能要求和性能指标。
1.教学需求：支持教师在教室内进行网络教学、视频会议等活动，确保网络连接的稳定性和传输速度的快速响应。
2.科研需求：支持科研人员进行大规模数据传输、高性能计算等科研活动，确保数据传输的安全性和传输速度的高效性。
3.管理需求：实现对校园网络的中心化管理，包括网络设备的配置、监控和故障排除等。
4.安全需求：确保校园网络的安全性，包括对用户身份认证、数据传输的加密和网络攻击的防护等。
二、设计方案1.网络结构设计校园网络综合布线系统设计采用三层结构，包括核心层、汇聚层和接入层。
核心层担负着网络数据交换的核心任务，汇聚层负责连接核心层和接入层，接入层则连接终端设备。
这种三层结构能够提供灵活、高效、可扩展的网络服务。
2.物理布线设计物理布线是校园网络综合布线系统的基础，需要根据校园网络的规模和拓扑结构进行合理的设计。
校园网络综合布线系统采用层次结构布线，将核心设备机柜与汇聚设备机柜分开布设。
同时，需要合理规划和标识各种网络线缆，包括网线、光纤、电缆等，确保布线的可维护性和可扩展性。
3.设备选型校园网络综合布线系统所需的设备包括交换机、路由器、防火墙、光纤设备等。
在设备选型时，需要根据需求分析确定设备的性能指标，包括转发能力、端口数量、安全性等。
同时，设备的稳定性、可靠性和易管理性也需要考虑在内。
4.网络安全设计网络安全是校园网络综合布线系统设计中至关重要的一环。
需要采用多种安全措施，包括用户身份认证、数据传输加密、网络流量监测和网络攻击防护等。
同时，需要设计合理的安全策略，包括访问控制、口令策略和流量控制等，以确保校园网络的安全性和稳定性。
5.管理系统设计校园网络综合布线系统的管理系统应具备中心化管理的能力，可以对网络设备进行配置、监控和故障排查等操作。
学校网络综合布线工程方案
学校网络综合布线工程方案一、项目概述为了满足学校日益增长的信息化需求，提高教学、科研和管理水平，学校决定进行网络综合布线工程。
该工程旨在建设一个稳定、高效、安全的校园网络，以支持教学、科研和管理各项业务的顺利开展。
二、项目目标1.构建高速、稳定、安全的校园网络，提供多媒体教学、在线考试、科研数据共享等网络服务；2.实现校园各个区域的无缝网络覆盖，确保全校师生都能畅通无阻地接入网络；3.提高网络带宽，提升网络响应速度，降低网络故障率；4.保障网络信息的安全，建立完善的网络安全防护体系。
三、工程方案1.网络架构设计根据学校规模和需求，采用三层网络结构，核心层、汇聚层和接入层相互连接，构建高效的校园网络。
其中，核心层负责提供高速路由、交换、互联等核心功能；汇聚层负责连接核心层和接入层，为接入层提供路由和交换功能；接入层负责为终端用户提供接入服务，连接各楼层、各个区域的网络设备。
2.网络布线规划根据校园结构和用网情况，制定合理的网络布线规划。
在建筑结构施工之初，设计师应该与网络工程师充分沟通，共同确定网络布线的具体走向和位置。
同时，应充分考虑未来的网络扩容需求，确保布线规划的灵活性和可持续性。
3.网络设备选型根据校园网络规模和功能需求，选择可靠的网络设备。
对于核心层、汇聚层和接入层的网络设备，应选择具有高性能、高可靠性和易管理性的设备。
同时，应选用支持IPv6、QoS、VLAN等功能的设备，以满足日益增长的网络应用需求。
4.无线网络覆盖为了满足师生移动办公和移动学习的需求，应在校园内建设无线局域网（WLAN）。
根据校园结构和用网情况，合理部署无线接入设备，确保覆盖每个角落，同时避免干扰和信号盲区。
5.网络安全设计网络安全是整个网络工程的重要组成部分。
应采取严格的网络安全措施，包括防火墙、入侵检测系统、反病毒系统、安全管理系统等。
另外，还应加强网络安全意识培训，防范内部人员和外部攻击对网络的损害。
6.网络管理系统建设完备的网络管理系统，对网络设备和网络服务进行全面管理和监控。
某校园网络综合布线系统设计方案
2. 设计目标的确定 我们为该校园网设计的综合布线系统将基于以下目标： (1) 符合当前和长远的信息传输要求； (2) 布线系统设计遵从国际(ISO/CEI11801)标准； (3) 布线系统采用国际标准建议的星型拓扑结构； (4) 考虑电脑网络的速度向100 Mb/s发展的需要； (5) 布线系统的信息出口采用国际标准的RJ45插座； (6) 布线系统符合综合业务数据网的要求； (7) 布线系统要立足开放原则。
3. 布线要求
校园网络计算机主机房位于图书馆三层，然后通过光缆分 别连至校内的三幢建筑，在各建筑内部采用五类4对UTP电缆 连接到设备间的配线架上。
三、布线系统的组成和器件选择原则 1. 系统组成
综合布线系统由建筑群干线系统、设备间系统、水平系统 以及工作区系统组成。
2. 器件选择原则
Siemon公司的布线产品具有90余年悠久的生产历史，是目 前惟一的布线产品UL免检厂家，也是惟一获ISO9001认证(认 证安装)的培训项目，在综合布线产品中具有100多项专利技术。 对于办公大楼的结构化布线工程，我们向用户推荐和选用美国 Siemon公司的布线产品，Siemon公司的布线产品支持语音、数 据、图形、图像、多媒体、安全监控、传感等各种信息的传输。
名称 单口/斜口五类模块 单口面板 6芯多模室外光缆 五类4对UTP ST多模光纤连接头 19"抽屉式光纤互联盒 4口ST耦合器 空白盖板
数量 单位 130 个 130 只 3箱 25 箱 40 个 1个 5个 3个
单价/元 111.54 33.55
40 474.39 2365.00 118.47 6156.26 839.96 39.49
第15章 校园网络综合布线系统 的设计方案范例
校园网络表现为一种区域网，主要包括网管中心、图书馆 大楼、教工宿舍、外语中心、教学楼以及学生宿舍等，各楼分 别需要网络布线以建设楼内局域网。系统特点要求主干网络具 有先进性和可扩展性，以备将来各楼内局域网在需要时与计算 中心连接成整体校园网。
校园网络工程综合布线方案
校园网络工程综合布线方案随着信息时代的发展，校园网络建设越来越重要，而综合布线方案是校园网络建设的基础。
本文将从综合布线方案的重要性、布线类型及建设方法、设备选型及材料采购等方面进行分析和探讨。
一、综合布线方案的重要性综合布线方案是校园网络工程中至关重要的一个环节，其不仅影响网络稳定性和安全性，还关系到电脑信息化的效率和应用。
合理化、科学化的综合布线方案能充分利用校园网络的整体资源，提高网络信号传输质量，保证网络的可靠性。
二、布线类型及建设方法1.布线类型常见的布线类型包括直通式、交叉式、混合式三种。
直通式布线是指线缆由总线室直接连接到各用户，信号传输快速稳定，但布线长度不能过长，费用较高，适用于连接多台设备的情况下。
交叉式布线是指在总线室内建立两个独立的物理通路，一个连接总线室的公共设备，另一个连接至用户区域的交叉连接设备，此类型的布线可扩展性强，适用于大面积的应用场合。
混合式布线是指同时使用以上两种类型的布线，根据不同的需求灵活选择使用。
2.建设方法根据实际需求和工程规模，确定各级总线室和用户区域。
总线室一般应布置在距用户区域较远的地方，具有明显的层次性和扩建余地，以应对不断增长的网络设备。
在总线室和用户区域之间建立布线通道，各级布线设备必须按规格要求既能保证信号完整传输，又能适应长期运营环境。
三、设备选型及材料采购在确立综合布线方案后，需要按照规划提出的设备选型及材料采购规范进行采购。
这包括光纤、跳线、连接器、机房设备、通信设备等，在选择原材料时一定要保证品质有保障，价格透明公正。
同时，应注重设备材料与工程的对接和匹配，以确保在工程施工中的可靠性和可用性。
如果能够实现统一采购、统一管理，则更能节省成本，提升效率。
总之，校园网络工程的综合布线方案对于网络建设的稳定性和可靠性至关重要。
针对不同的用户需求和网络规模，我们需要科学、合理地选取合适的布线类型和建设方法，并按照规范进行设备选型及材料采购，最终实现网络的高效稳定运行。
校园网络工程综合布线方案
校园网络工程综合布线方案一、方案概述二、结构设计1.逻辑结构设计逻辑结构设计是指对校园网络的分层结构进行规划，常见的逻辑结构包括核心层、汇聚层和接入层。
核心层连接校园内部各个主干网络，汇聚层连接核心层和接入层，接入层连接用户终端设备。
逻辑结构设计需充分考虑网络的负载均衡、容错能力和冗余备份等要求。
2.物理结构设计物理结构设计是指对布线路径和设备安装位置进行规划。
在设计布线路径时，应选择直线短、综合布线站点少、无电磁干扰的传输路径。
设备安装位置应满足设备散热和后期维护的需求。
三、布线规划布线规划是指在校园内规划网络设备之间的物理连线路径。
布线规划时需充分考虑网络设备位置、传输介质、传输速率和信号退化等因素。
1.网线布线网线布线是校园网络工程中最常见的一种布线方式。
一般选用Cat5e 或Cat6标准的电缆，按照布线规程对设备进行适当的划分，如同一个宿舍楼内的设备可以通过同一条网线连接。
布线时要避免网线过长和弯曲等情况，以保证信号传输的稳定性。
2.光纤布线对于大规模校园网络工程，可采用光纤布线。
光纤具有高速传输、抗干扰能力强等特点，能够满足校园网络的需求。
光纤布线需根据距离和网络速率的要求选择合适的光缆类型，如单模光纤或多模光纤。
四、材料选取材料选取是校园网络工程中的重要一环，好的材料可以提高网络的稳定性和性能。
1.网线材料选取校园网络中常用的网线有电缆、RJ45连接器和配线架等。
对于1000Mbps及以下的网络，可选用Cat5e或Cat6标准的网线。
对于1000Mbps以上的网络，建议使用Cat6A标准的网线。
RJ45连接器也需选择质量可靠的品牌，以保证连接的稳定。
2.光纤材料选取光纤材料选取时需注意光缆类型、颜色、直径和韧性等因素。
一般情况下，选择质量可靠的品牌光缆，并根据实际需求选择适当的光缆类型。
五、布线施工布线施工是校园网络工程的最后一环，需要配备专业技术人员进行，确保布线的质量和效果。
1.接头制作在布线施工前，需要对网线进行接头制作。
校园网络综合布线
校园网络综合布线目录第一章项目概况 (4)1.1工程总概况 (4)1.2建筑特点 (4)1.3系统简介 (4)第二章综合布线系统设计方案 (5)2.1总则 (5)2.2用户需求分析 (5)2.3系统总体设计 (6)2.3.1设计概述 (6)2.4系统体系结构 (6)2.4.1工作区子系统 (6)2.4.2水平子系统 (8)2.4.3垂直子系统 (9)2.4.4管理子系统 (10)2.4.5设备间子系统 (10)第三章布线系统的安装施工 (12)3.1安装档案 (12)3.2安装施工 (12)3.2.1 布线系统的安装 (12)3.2.2光纤系统的安装 (14)3.2.3配线管理的标记与识别 (15)第四章项目实施与工程管理 (16)4.1产品订货与工程准备 (16)4.1.1 订货 (16)4.1.2场地规划与准备 (16)4.2到货与验货 (17)4.3项目实施 (17)第五章系统测试与工程验收 (19)5.1系统测试简述 (19)5.2系统初验 (19)5.3工程验收 (19)5.3.1阶段验收 (19)5.3.2竣工测试与验收 (20)第六章质量保证与售后服务 (21)6.1方针策略 (21)6.2方案措施 (21)6.2.1 备件服务 (21)6.2.2 故障的检测与排除 (21)6.2.3 服务响应时间 (21)6.3保修期内的服务 (22)6.4保修期后的服务 (22)6.5其它服务 (22)6.6质量保证体系 (22)6.7文档归纳与整理 (23)第一章项目概况1.1工程总概况XXX校园网络弱电系统设计涉及区域包括办公楼、宿舍、主教学楼等教学和生活区。
XXX校园网络信息网络是集办公自动化和通讯自动化为一体的智能化管理系统网络，是实现现代化办公和科学管理的基础设施。
是信息发布、信息查询，办公自动化及各部门的信息共享、资源整合等涉及办公业务的信息系统。
1.2建筑特点XXX位于XXX中心机房设在办公楼。

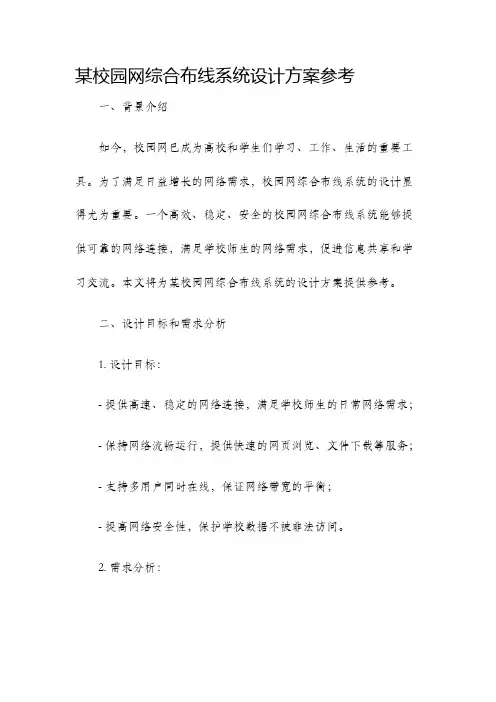

某校园网综合布线系统设计方案参考
某校园网综合布线系统设计方案参考
一、引言
随着信息技术的飞速发展，校园网已经成为现代学校教育、管
理和科研等方面不可或缺的基础设施。
为了满足学校日益增长的网
络需求，一个高效可靠的综合布线系统是不可或缺的。
本文旨在提
供一份某校的综合布线系统设计方案参考，旨在为其他校园网的设
计与搭建提供借鉴和指导。
二、校园网综合布线系统需求分析
1. 网络需求
针对这所学校的网络需求，我们需要支持大量的用户同时在线，包括学生、教职员工和管理员等，同时需要满足高速稳定的网络连
接需求。
此外，还需要提供无线网络覆盖，以供移动设备的连接和
使用。
2. 建筑物结构和规模
学校的建筑物结构较为复杂，包括教学楼、行政楼、实验楼等
多个建筑物。
这些建筑物分布在不同的区域，需要覆盖整个校园。
3. 系统拓展性
为了满足未来网络需求的扩展，综合布线系统需要考虑到后续
的扩展性。
即使是在有限的预算和资源下，也需要具备一定的可扩
展性。
三、校园网综合布线系统设计方案
1. 光缆布线
考虑到校园网络的高速稳定连接需求，我们建议使用光缆布线。
通过将光缆连接到各个建筑物内的交换机，可以提供高速的网络连接，同时降低信号衰减和干扰的风险。
2. 网络设备布置
校园网综合布线系统的网络设备应该合理地布置在各个建筑物内，以满足网络信号的覆盖需要。
可以将交换机、路由器等主要设
备集中放置在网络机房，然后通过光纤将信号传输到各个楼层和房间。
3. 无线网络布置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
校园网综合布线设计方案Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】第一章综合布线系统概述综合布线系统的定义、特点和优点综合布线系统是伴随着智能化大厦而崛起的，作为智能大厦中枢神经，综合布线系统是近20年来发展起来的多学科交叉型的新型研究领域。
随着计算机技术、通信技术、控制技术与建筑技术的发展，综合布线系统在理论和技术方面也不断得到提高。
目前，由于理论、技术、厂商、产品甚至国别等多方面的不同，综合布线系统在命名、定义、组成等多方面都有所不同。
我国《智能建筑设计标准》（GB/T 50314-2000）中把综合布线系统定义为：综合布线系统是建筑物或建筑群内部之间的传输网络。
它能使建筑物或建筑群的内部设备、数据通信设备、信息交换设备、建筑物物业管理设备及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络设备相互连接。
上述的定义通常被称为是建筑物与建筑群综合布线系统。
按照《建筑与建筑群综合布线系统工程设计规范》（GB/T 50314-2000）的定义，它包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间所有电缆及相关的布线部件。
这里要注意区分一下综合布线和综合布线系统这两个基本概念：综合布线只作为一个概念而存在，综合布线系统则是一种解决方案或者是一种布线产品。
两者既密不可分，又有所区别。
与传统的相比较，综合布线系统有着许多优越性，是传统布线所无法相比的。
其特点主要表现在它具有兼容性、开放性、灵活性、模块化、扩展性、和经济性。
而且在设计、施工和维护方面也给人们带来了许多方便。
综合布线系统与传统布线系统的性能价格比，如图1-1所示。
性能价格比综合布线方式传统布线方式时间图1-1 综合布线系统与传统布线系统性能价格比1.1.1 兼容性综合布线系统的首要特点是它的兼容性。
所谓兼容性指它自身是完全独立的，与相关的应用系统相无关，可以适用于多种应用系统。
能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代未来技术的发展。
过去，为一幢大楼或一个建筑群内的语音或数据线路布线时，往往采用不同厂家生产的电缆、配线插座以及接头等。
例如，用户交换机通常采用双绞线，计算机系统通常采用粗铜轴电缆或细铜轴电缆。
这些不同的设备使用不同配线材料，而连接这些不同配线的插头、插座也各不相同，彼此不兼容。
造成一旦需要改变终端设备或设备位置时，就必须铺设新的缆线，以及安装新的插座和插头。
综合布线系统则可将语音、数据与监控设备等信号经过统一的规划的设计，采用相同的传输媒体、信息插座、互连设备、适配器等，把这些不同信号综合到一套标准的布线中进行传送。
由此可见，这种布线比传统布线大为简化，可节约大量的物资、时间和空间。
在使用时，用户可不用定义某个工作区的信息插座的具体应用，只把某种终端设备（如个人计算机、电话、视频电话等）插入这个信息插座，然后在交接间和设备间的配线设备上做相应的接线操作，这个终端设备就被接入到各自的系统中。
1.1.2 开放性所谓开放性是指它能够支持任何厂家生产的任何网络产品，支持任何网络结构，如总线形、星形、环形等。
在传统的布线方式下，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输媒体。
如果更换另一设备，那么原来的布线就要全部更换。
对于一个已经完工的建筑物，这种变化是十分困难的，需要增加很多投资。
综合布线系统由于采用开放式体系结构,符合各种国际上现行的标准,因此它几乎对所有着名厂商的产品都是开放的,如计算机设备、交换机设备等；并对相应的通信协议也是支持的，如ISO/IEC 8802-3，ISO/IEC 8802-5等。
所谓灵活性是指任何的信号点都能够连接不同类型的设备，如计算机、打印机、终端、服务器、显示器等。
而传统的布线方式是封闭的，其体系结构是固定的，若要迁移或增加设备，则相当困难而麻烦，甚至是不可能的。
综合布线系统采用标准的传输缆线和相关连接硬件，模块化设计，因此所有通道是通用的。
在计算机网络中，每条通道可支持终端、以太网工作站及令牌环网工作站，所有设备的开通及更改均不需要改变布线，只需要增减相应的应用设备以及在配线架上进行必要的跳线管理即可。
另外，组网也可灵活多样，甚至在同一房间为用户组织信息流提供了必要条件。
系统中任一部分的连接都是灵活的，即从物理接线到数据通讯、语音通讯、智能控制设备之间的连接都不受或极少受物理位置和这些设备类型的限制，这样一来减少了对传统管路的需求，信息口设备合理，可即插即用，同时提供了一种结构化的设计来实现与管理这一系统。
1.1.4 模块化所有用于连接设备的适配件都是积木式的标准件，不需要掌握很多有关这些领域的专门知识，就能够连接这些设备。
模块化结构设计使得用最小的附加布线与变化(如果需要的话)就可实现系统的搬迁、扩充与重新安装。
实施后的结构化布线系统是可扩充的，以便将来有更大需求时，很容易将设备安装接入。
由于系统的所有基础设施（材料、部件、通讯设备）都采用国际标准，因此，无论计算机设备、通讯设备、智能控制设备随技术的发展，将来都可能很方便地将其连接到楼宇自动化系统中去。
那么不管是现在还是将来，它都能对建筑物内的环境提供完全的兼容支持。
1.1.6 经济性所谓经济性是指一次性投资，长期受益，维护费用低，使整体投资达到最少。
综合布线系统比传统布线更具经济性，主要是综合布线系统可适应相当长时间的用户需求，而传统布线改造则很费时间，耽误工作，造成的损失更是无法用金钱计算。
上述介绍了综合布线系统的六大主要特点，与传统布线系统相比，综合布线系统还具有以下优点。
（1）结构清晰，便于管理维护。
传统的布线方法，对各种不同设施的布线分别进行设计和施工，如电话系统、消防与安全报警系统、能源管理系统等都是独立进行的。
一个自动化程度较高的大楼内，各种线路特别复杂，造成整个系统管理困难，布线成本高，功能不完善，并不能适应形势发展的需要，综合布线系统就是针对这些缺点而采取的标准化的统一材料、统一设计、统一施工安装，做到了结构清晰，便于集中管理和维护。
（2）我便于扩展，便于管理维护。
综合布线系统采用的冗余布线和星形结构的布线方式，既提高了设备的工作能力，又便于用户扩充。
虽然传统的布线所使用的线材比综合布线的线材要便宜，但在统一的情况下，可统一安排线路的走向，统一施工，这样就减少了用料的施工费用，也减少了布线时占用大楼空间。
（3）灵活性强，适应各种需求。
由于统一规划、设计、施工，使综合布线系统能适应各种不同的需要，操作起来非常灵活，例如，一个标准的插座，既可接入电话，又可用于连接计算机终端，实现语音/数据点互换，可适应各种不同拓扑结构的局域网。
综合布线系统标准综合布线系统的建设通常要遵守相应的标准的规范。
随着综合布线系统技术的不断发展，与之相关的综合布线系统的国内和国际标准也更加规范化、标准化和开放化。
国际和国内的各标准化组织都在努力制订新的布线标准，以满足技术和市场的需求，标准的完善又会使市场更加规范化。
1.2.1国内常用标准简介1．国家标准国家标准《建筑与建筑群综合布线系统工程设计规范》（GB/T 50311-2000）、《建筑与建筑群综合布线系统工程验收规范》（GB/T 50312-2000）于1999年底上报国家信息产业部、国家建设部、国家技术监督局审批，并于2000年2月28日发布，2000年8月1日开始执行。
与YD/相比，新标准确定了一些技术细节。
这两个标准只涉及到100MHz 5类布线系统的标准，对于超5类布线系统以上的布线系统没有涉及。
2．行业标准1997年9月9日，我国通信行业标准《大楼通信综合布线系统》（YD/）正式发布，并与1998年1月1日起正式实施。
2001年10月19日，由我国信息产业部发机上了我国通信行业标准《大楼通信综合布线系统》（YD/）第二版，并于2001年11月1日起正式实施。
3．协会标准中国工程建设标准化协会参考北美的综合布线系统标准（EIA/TIA 568）于1995年颁布了《建筑与建筑群综合布线系统工程设计规范》（CECS 72:95）。
这是和国第一部关于综合布线系统设计的设计规范。
经过几年的实践和经验总结，并广泛征求建设部、原邮电部和原广电部等主管部门各专家的意见后，该协会在1997年颁布了新版《建筑与建筑群综合布线系统工程设计规范》（CECS 72:97）和《建筑与建筑群综合布线工程施工及验收规范》（CECS 89:97）。
该标准积极采用国际先进经验，与国际标准ISO/IEC 11801:1995（E）接轨，增加了抗干扰、防噪声污染、防火和防毒等多方面的内容，对旧版本有了很大程度的完善。
现行国内常用标准如表1-1所示。
表1-1 现行国内常用标准1.2.2 国际标准简介1．ISO/IEC 11801国际标准ISO/IEC 11801是联合技术委员会ISO/IEC JTC1的SC25/WG 3工作组在1995年制订发布的，这个标准把有关元器件和测试方法归入国际标准。
该标准目前有1995、2000和2000+（草案）等3个版本。
ISO/IEC 11801的修订稿ISO/IEC 11801:2000（见表1-2）修正了对链路的定义，还规定了永久链路和通道的等效远端串扰、综合近端串扰、传输延迟，而且也提高了近端串扰等传统参数的指标。
表1-2 现行国际标准此外，ISO/IEC即将推出版本ISO/IEC 11801:2000+。
这个新规范将定义6类、7类布线的标准，将给布线技术带革命性的影响；同时，新版本将把5类D级的系统按照超5类重新定义，以确保所有的5类系统均可运行千兆以太网。
更为重要的是，6类和7类链路将被定义。
布线系统的电磁兼容性（EMC）问题也将在新版中得到考虑。
2．IEC 61935（草案）这个标准定义了实验室和现场测试的比对方法。
定义了布线系统的现场测试方法，以及跳线和工作区电缆的测试方法。
该标准还定义了布线参数、参考测试过程，以及用于测量ISO/IEC 11801中定义的布线参数所使用的测试仪器的精度要求。
1.2.3美国标准简介EIA/TIA标准主要包括以下内容：568（1991）商业建筑通信布线标准569（1990）商业建筑电信布线路径和空间标准570（1991）居住和轻型商业建筑标准606（1993）商业建筑电信布线基础设施管理标准607（1994）商业建筑中电信接地及连接要求1．EIA/TIA-5681991年7月，由美国电子工业协会/电信工业协会发布了ANSI/EIA/TIA-568，即“商务大厦电信布线标准”，正式定义发布综合布线系统与相关组成部件的物理和电气指标。
1995年8月，ANSI/EIA/TIA-568-A出现，TSB40被包括到ANSI/EIA/TIA-568的修订版本中，同时还附加了UTP的信道在较差的情况下布线系统的电气恨性能参数。
