角膜地形图地应用和分析报告
角塑验配之角膜地形图解读

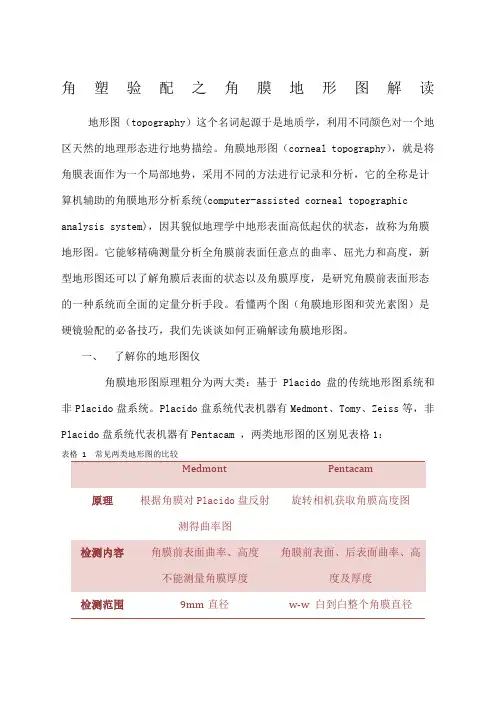

角塑验配之角膜地形图解读地形图（topography）这个名词起源于是地质学，利用不同颜色对一个地区天然的地理形态进行地势描绘。
角膜地形图（corneal topography），就是将角膜表面作为一个局部地势，采用不同的方法进行记录和分析，它的全称是计算机辅助的角膜地形分析系统(computer-assisted corneal topographic analysis system)，因其貌似地理学中地形表面高低起伏的状态，故称为角膜地形图。
它能够精确测量分析全角膜前表面任意点的曲率、屈光力和高度，新型地形图还可以了解角膜后表面的状态以及角膜厚度，是研究角膜前表面形态的一种系统而全面的定量分析手段。
看懂两个图（角膜地形图和荧光素图）是硬镜验配的必备技巧，我们先谈谈如何正确解读角膜地形图。
一、了解你的地形图仪角膜地形图原理粗分为两大类：基于Placido盘的传统地形图系统和非Placido盘系统。
Placido盘系统代表机器有Medmont、Tomy、Zeiss等，非Placido 盘系统代表机器有Pentacam ，两类地形图的区别见表格1：表格 1 常见两类地形图的比较得曲率图检测内容角膜前表面曲率、高度不能测量角膜厚度角膜前表面、后表面曲率、高度及厚度检测范围9mm直径w-w 白到白整个角膜直径泪膜受干扰，瞬目后图片质量改善不受干扰曲率拟合值，角膜中央为测量盲区中央区更多测量点二、解读地形图1、读懂几个数据对角膜接触镜的验配至关重要的参数有角膜曲率、角膜散光和e值。
角膜曲率在不同类型地形图中的表达有所不同，Kf（f是指flat平缓的意思）或K1表示最小屈光力的子午线方向和数值， Ks（s是指steep陡峭的意思）或K2表示最大屈光力的子午线方向和数值，与Kf成90度夹角；两者差值CYL即为角膜散光量。
Kf是选取第一片试戴片的基础，结合角膜散光值的大小初步判断是否为角塑适应症，选取常规片还是环曲面设计镜片更好。
角塑验配之角膜地形图解读
角塑验配之角膜地形图解读地形图（topography）这个名词起源于是地质学，利用不同颜色对一个地区天然的地理形态进行地势描绘。
角膜地形图（corneal topography），就是将角膜表面作为一个局部地势，采用不同的方法进行记录和分析，它的全称是计算机辅助的角膜地形分析系统(computer-assisted corneal topographic analysis system)，因其貌似地理学中地形表面高低起伏的状态，故称为角膜地形图。
它能够精确测量分析全角膜前表面任意点的曲率、屈光力和高度，新型地形图还可以了解角膜后表面的状态以及角膜厚度，是研究角膜前表面形态的一种系统而全面的定量分析手段。
看懂两个图（角膜地形图和荧光素图）是硬镜验配的必备技巧，我们先谈谈如何正确解读角膜地形图。
一、了解你的地形图仪角膜地形图原理粗分为两大类：基于Placido盘的传统地形图系统和非Placido盘系统。
Placido盘系统代表机器有Medmont、Tomy、Zeiss等，非Placido 盘系统代表机器有Pentacam ，两类地形图的区别见表格1：表格 1 常见两类地形图的比较Medmont Pentacam 原理根据角膜对Placido盘反射测得曲率图旋转相机获取角膜高度图检测内容角膜前表面曲率、高度不能测量角膜厚度角膜前表面、后表面曲率、高度及厚度检测范围9mm直径w-w 白到白整个角膜直径泪膜受干扰，瞬目后图片质量改善不受干扰曲率拟合值，角膜中央为测量盲区中央区更多测量点二、解读地形图1、读懂几个数据对角膜接触镜的验配至关重要的参数有角膜曲率、角膜散光和e值。
角膜曲率在不同类型地形图中的表达有所不同，Kf（f是指flat平缓的意思）或K1表示最小屈光力的子午线方向和数值， Ks（s是指steep陡峭的意思）或K2表示最大屈光力的子午线方向和数值，与Kf成90度夹角；两者差值CYL即为角膜散光量。
角膜地形图的应用和分析_第二讲_
1. 3 荧光模拟图的局限性 值得注意的问题是角膜地形仪得
出的是一静止的荧光模拟图, 而镜片 在人眼角膜上是一动态的过程, 这一 过程不仅受角膜形态的影响, 更多的 受泪膜和眼睑压力的影响, 而且不仅 镜片是一个运动的过程, 泪液在镜片 前后的重新分布也是一个动态的过 程。 真正的荧光染色图要比角膜地形
2 角膜地形图在软性隐形眼镜中的 应用
由于软镜含水多, 所以特别柔软,
镜基弧通常比角膜曲率大, 能保证镜 片在角膜上有一定的滑动度。 由于软 镜的顺应性特点, 角膜地形仪在验配 中所起的作用似乎不如硬镜重要。
但在一些散光眼的验配中, 角膜 地形图有助于了解剩余的外部散光, 尤其是给散光眼配戴散光软镜。 由角 膜散光和镜片散光相互作用, 产生了 新的散光特点, 这种特点用角膜地形 仪就可以明显地表现出来。 如一角膜 曲率读数为 40. 00@ 180 43. 00@ 90, 配 戴 一 散 光 镜 片 - 1. 00 - 2. 50 × 180, 由于镜片在眼内的转动, 最后由 角膜地形仪就能准确的得到读数 42. 50@ 10 43. 25@ 100。 3 隐形眼镜配戴引起的问题和角膜 地形仪所起的作用
角膜地形图
角膜地形图角膜地形图的临床应用有哪些?计算机辅助的角膜地形图以其能够精确地分析整个角膜表面的形态和曲率的变化为特点,使系统地、客观地、精确地分析角膜性状成为可能。
角膜地形图仪由3部分组成:①Placido氏盘投射系统:将28或34个圆环均匀地投射到从中心到周边的角膜表面上,使整个角膜均处于投射分析范围之内。
②实时图像监测系统:投射在角膜表面的环形图像可以通过实时图像监测系统进行实时图像观察、监测和调整等,使角膜图像处于最佳状态下进行摄影,然后将其储存,以备分析。
③计算机图像处理系统:计算机先将储存的图像数字化,应用已设定的计算公式和程序进行分析,再将分析的结果用不同的彩色图像显示在荧光屏上,同时,数字化的统计结果也一起显示出来。
角膜地形图是对整个角膜表面进行分析,其中每一投射环上均有256个点计入处理系统,因此,整个角膜就有约7000多个数据点进入分析系统。
由此可见,角膜地形图具有系统性、准确性和精确性。
角膜地形图在临床应用于诊断角膜散光,定量地分析角膜性状,将角膜屈度以数据或不同的颜色显示出来,其两轴屈度之差为角膜散光。
诊断角膜屈度异常,角膜地形图的问世使亚临床期圆锥角膜和圆锥角膜的早期诊断成为可能,其圆锥角膜诊断准确率高达96%。
另外,可用于角膜接触镜诱发的角膜扭曲症的诊断。
角膜地形图还可用于角膜屈光手术的术前检查和术后疗效评价,术前根据角膜地形图充分了解角膜性状,尤其是散光的情况和排除圆锥角膜和接触镜诱发的角膜扭曲;术后则根据角膜地形图评价疗效。
现代白内障手术的目的不仅要减少手术诱发的散光,而且可通过手术切口中和术前散光。
因此可根据手术前检查的角膜地形图来指导手术。
用角膜地形图对角膜移植术后的角膜散光作出准确的诊断,指导矫正角膜移植术后的散光。
根据角膜地形图可计算出屈光不正患者配镜所需的曲度和度数,指导配戴角膜接触的数据镜,提高了其准确性。
角膜上不同曲率半径采用不同的颜色。
暖色代表屈光力强的部位,冷色代表屈光力弱的部位,使角膜地形图显示的结果十分直观醒目。
角膜地形图解读
角膜地形图解读一、为什么叫角膜地形图？就是将角膜表面作为一个局部地势，采用不同的方法进行记录和分析，因其貌似地理学中地形表面高低起伏的形态，故称为角膜地形图。
它能够测量分析全角膜前表面任意点的曲率，屈光力和高度。
新型地形图还可以了解角膜后表面的状态以及角膜厚度，是研究角膜前表面形态的一种系统而全面的定量分析手段。
二、角膜地形图分类分为两大类：基于Placido盘的传统地形图系统和非Placido盘系统。
1、Placido盘系统常见机器有Medmont、T omy、Zeiss等。
2、非Placido盘系统常见机器是Pentacam。
Placido盘是黑白相间的同心圆环。
正常的角膜像应该是规则的同心圆，规则散光为不同形状的椭圆，不规则散光则是不规则的角膜像。
圆环的宽度增加，表示角膜曲率比较平坦。
而圆环的宽度减少，则表示角膜曲率较陡。
基于Placido盘设计的角膜地形图，一般有28-34个同心环投射，每环256个点最多可包含14000个角膜曲率的数据点，最大可覆盖95%的角膜面积。
3、Medmont和Pentacam的区别三、解读角膜地形图1、颜色：暖色代表角膜前表面陡峭的区域；如:红色，橙色，和黄色。
绿色代表中间区域；冷色如淡蓝色和深蓝色，代表平坦区域。
2、轴向图：轴向图是假定角膜每一个区域的曲率中心都在角膜中心轴上，这样的曲率表达模式在中央区域精确度较高，而周边部误差大，适合正常的角膜形态。
轴向图表达的是角膜的整体形态映像。
3、切线图：每个区域的曲率中心都不在角膜的中心轴上，它反映的是每个点的真实角膜曲率，不受角膜轴向的限制。
与轴向图相比，切线图对曲率的变化更敏感。
可表达角膜上的细微曲率变化，平坦的曲率会更平坦，陡峭的曲率会更陡峭。
所以，切线图适用于角膜塑形后、屈光手术后和圆锥角膜患者。
4、高度图获知角膜各点形态后系统拟合出一个与角膜最贴合的球面，该球面就是最佳匹配球面。
而高度图显示的是角膜表面各点与该球面的差异。
角塑验配之角膜地形图解读
角塑验配之角膜地形图解读地形图（topography）这个名词起源于是地质学，利用不同颜色对一个地区天然的地理形态进行地势描绘。
角膜地形图（corneal topography），就是将角膜表面作为一个局部地势，采用不同的方法进行记录和分析，它的全称是计算机辅助的角膜地形分析系统(computer-assisted corneal topographic analysis system)，因其貌似地理学中地形表面高低起伏的状态，故称为角膜地形图。
它能够精确测量分析全角膜前表面任意点的曲率、屈光力和高度，新型地形图还可以了解角膜后表面的状态以及角膜厚度，是研究角膜前表面形态的一种系统而全面的定量分析手段。
看懂两个图（角膜地形图和荧光素图）是硬镜验配的必备技巧，我们先谈谈如何正确解读角膜地形图。
一、了解你的地形图仪角膜地形图原理粗分为两大类：基于Placido盘的传统地形图系统和非Placido盘系统。
Placido盘系统代表机器有Medmont、Tomy、Zeiss等，非Placido盘系统代表机器有Pentacam ，两类地形图的区别见表格1：表格 1 常见两类地形图的比较原理根据角膜对Placido盘反射测得曲率图旋转相机获取角膜高度图检测内容角膜前表面曲率、高度不能测量角膜厚度角膜前表面、后表面曲率、高度及厚度检测范围9mm直径w-w 白到白整个角膜直径中央区更多测量点曲率拟合值，角膜中央为测量盲区二、解读地形图1、读懂几个数据对角膜接触镜的验配至关重要的参数有角膜曲率、角膜散光和e值。
角膜曲率在不同类型地形图中的表达有所不同，Kf（f是指flat平缓的意思）或K1表示最小屈光力的子午线方向和数值， Ks（s是指steep陡峭的意思）或K2表示最大屈光力的子午线方向和数值，与Kf成90度夹角；两者差值CYL即为角膜散光量。
Kf是选取第一片试戴片的基础，结合角膜散光值的大小初步判断是否为角塑适应症，选取常规片还是环曲面设计镜片更好。
圆锥角膜地地形图地应用和分析报告-梅颖
圆锥角膜的地形图的应用和分析(2010-05-27 10:22:33)圆锥角膜概述圆锥角膜是青少年常见病，好发于15－25岁。
原发性圆锥角膜男：女=6:4。
80％以上是双眼先后发病。
继发性圆锥角膜常见于RK,PRK,LASIK、外伤术后。
圆锥角膜在亚洲的发病率1~2/1000，多为散发，部分阳性家族史，同一家族中可有人表现为圆锥角膜而另一些人可表现为不规则散光甚至斜轴散光。
发病原因：外胚叶在先天发育时未能从周边移行到中央所造成。
也有认为是常染色体隐性或显形遗传，近年也有人认为是多基因遗传。
发病特征大多数初期的圆锥角膜都是验光的过程中发现的。
表现为矫正视力难以达到1.0；散光异常（大散光、斜轴散光）圆锥角膜的初期表现常常是散光的变化（尤其是散光轴向的变化）；后期角膜病变区前突、进行性变薄，曲率增大，呈圆锥型，表现为不规则散光。
出现眼干、发痒、充血，常揉眼症状。
角膜基质条纹，前弹力膜破裂斑痕，Fleischer环，Monson’s sign等。
角膜呈圆锥型角膜病变区前突、进行性变薄，曲率增大诊断要点：通过屈光检查；角膜曲率、角膜地形图检查；裂隙灯检查发现。
其中角膜地形图是最重要的诊断工具。
在角膜地形图问世前，圆锥角膜的诊断需等圆锥角膜的病程发展到一定阶段才能得到确认。
如患者出现不规则散光或原规则散光向不规则散光发展，年轻近视者度数进展很快并伴有散光出现等，此时使用裂隙灯和角膜曲率计才能发现特征性临床改变。
自应用角膜地形图后，在上述体征出现前数年就可以诊断出圆锥角膜。
因此角膜地形图可以帮助我们早期发现圆锥角膜或排除圆锥角膜存在。
一旦发现圆锥角膜，角膜地形图可以提供更多的资料：1、精确确定圆锥角膜的位置，该信息对于圆锥角膜的治疗非常重要；2、帮助选择光学矫治的方法，硬性隐形眼镜的设计；3、一旦明确需要手术，角膜地形图资料可以帮助确定手术的合适时间和方式；4、确定圆锥角膜涉及的范围，选择角膜移植植片的大小；对术后的屈光疗效有一定的预测性。
角膜地形图的应用和分析
角膜地形图的应用和分析（一）(2010-05-25 13:26:38)转载▼标签：角膜地形图圆锥角膜角膜塑形术rgp硬性隐形眼镜视光学专业健康分类：实用视光技术角膜地形图是做角膜接触镜的重要辅助工具。
尤其在角膜塑形技术、硬性角膜接触镜、圆锥角膜的诊断处理中非常重要。
本文整理了一些教材和文献的资料结合我们自己用的日本shin-nippon ct-1000角膜地形图仪给大家说明。
一、角膜曲率与角膜地形基础1 角膜曲率计大家比较熟悉的角膜曲率计可以同时得到角膜曲率半径值和屈光度值，特别适合于规则角膜的检查，但是其测量范围局限在角膜中央区3mm区域内。
2 Placido盘角膜曲率计表达的是角膜中央3～4mm处的两个子午线的曲率，不能了解整个角膜的曲率和形态信息。
众所周知，角膜形态具有特殊性，即中央区约呈球形，越到周边越平坦，成一非球面形式。
Placido盘是一黑白相间的同心圆环，可以了解整个角膜形态信息。
用Placido盘检查时，检查者通过盘中的小孔观察被检者角膜上的同心环的像，来了解角膜的弯曲度。
正常的角膜像应该是规则的同心圆，规则散光为不同形状的椭圆，不规则散光则是不规则的角膜像。
如上图所示，上方环的宽度增加，表示角膜曲率较平坦，下方环的宽度减少，表示角膜曲率较陡。
临床上Placido 盘能够了解较大量的角膜变形，如中度圆锥角膜、严重的散光、不规则散光等。
检查时只要观察角膜表面反射的光斑形状和大小的变化。
Placido盘经过更新换代，目前有代表性的有手持式、裂隙灯式、照相机摄像式等多种形式，其中摄像式角膜计能对角膜进行定量分析，在二十多年前曾经是一突破性的进步。
3计算机辅助角膜地形分析系统直接利用Placido盘角膜图像判断角膜形态属于定性性质，无法定量，存在许多分析上的不足，如角膜图像确定散光轴向比较困难，摄像式检查过程复杂，确定性也不高，而且Placido盘提供角膜曲率的区域也比较局限。
角膜地形电脑分析系统上的placido盘在角膜上的映像（Placido像）因此，随着电脑技术的进一步发展和改进，角膜地形电脑分析系统（computer-assisted corneal topographic analysis system，下文简称角膜地形仪）应运而生，它克服了以上缺点，结合了Placido像和计算机的功能，用视频摄像机接收角膜像，并由该图像信息转化为数字信息后重建原角膜表面形状，得到的角膜形状用颜色编码得到彩色图形，即角膜地形图。
角膜地形图的临床应用
白内障手术
精确计算人工晶体屈光度（尤其是LASIK术后） 观察不同大小、位置及方法的手术切口对角膜形态及屈光
的影响
谢谢！
30
应用Scheimpflug照相机原理，进行三维旋 转拍照，计算机处理后，可提供全面的角膜 地形图测量数据
测量功能
测量功能:
•例如8mm直径ACL •ACL半径 •手术计划用前房周边高度
密度值，此处为Bowman层
断层扫描
断层图: 就像计算机 断层扫描一
样. 可以显示一 个虚拟的眼 前节不同横 截面的3维模 型
近视LASIK术后
中央屈光力变低 前边面中央高度降 低 中央角膜厚度呈同 心圆变薄
切削区位于 角膜中心， 中心区屈光 力均匀
戴OK镜角膜地形图
角膜中央区 屈光力降低
前表面高度 降低
同屈光手术 效果
远视LASEK术后
角膜移植术
角膜移植 了解 PK 术后散光类型、确认散光部位 进行选择性拆线、调整连续缝线的轴向 行角膜横向切开术、LASIK、RGP等方法来改善PK 术后散光 对不同的方法和时间进行比较
膜) 递减型包括桥形递减型(多见于可疑圆锥角膜患者及 正常人) 谷型(多见于正常人群）
建议的圆锥角膜高度值筛选标准
正常情况下前表面高度小于+12 微米 > +15 微米则为圆锥角膜的典型表现 + 12 – 15 微米之间则为疑似圆锥 后表面高度值与前表面相似 (但大约高 出5 微

3
计算机辅助的角膜地形分析系统
Placido环直接投射到角膜上 用视频摄像机接收该图像信息转化为数字信息后重建原角膜表面形状 为角膜前表面屈光力地形
角塑验配之角膜地形图解读
角塑验配之角膜地形图解读地形图（topography）这个名词起源于是地质学，利用不同颜色对一个地区天然的地理形态进行地势描绘。
角膜地形图（corneal topography），就是将角膜表面作为一个局部地势，采用不同的方法进行记录和分析，它的全称是计算机辅助的角膜地形分析系统(computer-assisted corneal topographic analysis system)，因其貌似地理学中地形表面高低起伏的状态，故称为角膜地形图。
它能够精确测量分析全角膜前表面任意点的曲率、屈光力和高度，新型地形图还可以了解角膜后表面的状态以与角膜厚度，是研究角膜前表面形态的一种系统而全面的定量分析手段。
看懂两个图（角膜地形图和荧光素图）是硬镜验配的必备技巧，我们先谈谈如何正确解读角膜地形图。
一、了解你的地形图仪角膜地形图原理粗分为两大类：基于Placido盘的传统地形图系统和非Placido 盘系统。
Placido盘系统代表机器有Medmont、Tomy、Zeiss等，非Placido盘系统代表机器有Pentacam ，两类地形图的区别见表格1：表格 1常见两类地形图的比较得曲率图检测容角膜前表面曲率、高度不能测量角膜厚度角膜前表面、后表面曲率、高度与厚度检测围9mm直径w-w 白到白整个角膜直径泪膜受干扰，瞬目后图片质量改善不受干扰曲率拟合值，角膜中央为测量盲区中央区更多测量点二、解读地形图1、读懂几个数据对角膜接触镜的验配至关重要的参数有角膜曲率、角膜散光和e值。
角膜曲率在不同类型地形图中的表达有所不同，Kf（f是指flat平缓的意思）或K1表示最小屈光力的子午线方向和数值， Ks（s是指steep陡峭的意思）或K2表示最大屈光力的子午线方向和数值，与Kf成90度夹角；两者差值CYL即为角膜散光量。
Kf是选取第一片试戴片的基础，结合角膜散光值的大小初步判断是否为角塑适应症，选取常规片还是环曲面设计镜片更好。
角膜地形图的临床应用
角膜地形图的临床应用
①散光分析 ②角膜疾病（圆锥角膜、角膜边缘变性）诊断和治疗评判； ③角膜屈光手术； ④角膜移植手术 ⑤眼前段手术，如人工晶状体植入手术等； ⑥角膜接触镜的验配。
角膜大散光
圆锥角膜地形图表现
主要表现：角膜中央曲率增加，下方角膜变陡、角膜中央变薄、双眼角膜曲率及厚度差值增加
膜) 递减型包括桥形递减型(多见于可疑圆锥角膜患者及 正常人) 谷型(多见于正常人群）
建议的圆锥角膜高度值筛选标准
正常情况下前表面高度小于+12 微米 > +15 微米则为圆锥角膜的典型表现 + 12 – 15 微米之间则为疑似圆锥 后表面高度值与前表面相似 (但大约高 出5 微
Rabinowitz诊断可疑圆锥角膜标准：(a)角膜前表面I-S值（角膜下方与上方平均屈光度差值 ）≥1．40 D，(b)角膜平均屈光力I>46．50 D，(C)双眼角膜中央屈光力≥0．92 D，(d)角膜 厚度≤500 µm；(a)与后3项之一
观察指标包括角膜前、后表面最大屈光力(Kmax)、最小屈光力(Kmin)、最佳拟合球面(best fit sphere，BFS)、3 mm及5 mm I-S值，前、后表面高度图高度值及形态学分类，角膜厚度 等指标。
正常角膜厚度图 角膜的厚度不均匀，中央最薄，约0.5mm，
由中央 到角膜缘厚度逐渐增加，在角膜缘处 的厚度约1.2mm。
圆锥角膜厚度图
角膜变薄，锥顶处最薄，与周边区 厚度差值大
前、后表面高度图 Proposed Elevation Screening Parameters 高度递增型包括岛型(多见于完成期圆锥角膜) 桥形递增型(多见于早期圆锥角膜或部分可疑圆锥角
