汽车发动机电控系统原理与维修讲义
汽车发动机电控系统原理与维修
6.3 无分电器的电控点火系统
6.3.1 同时点火方式
1.二极管分配式 二极管分配式无分电器点火系统采用同时点火方式,点火顺序为
1-3-4-2的四缸发动机,当ECU接收到曲轴位置传感器相应信号时,向 点火控制器发出点火信号,点火控制器的控制回路使VT1截止,一次 线圈5中的电流被切断,在二次线圈中感应出下“+”上“-”的高压电, 经4缸和1缸火花塞构成回路,两个火花塞均跳火,此时1缸接近压缩 终了,混合气被点燃,而4缸正在排气,火花塞点空火。曲轴转过 180°后,ECU接收到传感器信号后再次向点火控制器发出触发信号, VT2截止,一次线圈8中电流被切断,二次线圈感应出上“+”下“-” 的高压电,并经2缸和3缸火花塞构成回路,同时跳火,此时3缸点火 做功,2缸火花塞点空火。依次类推,发动机曲轴转2圈,各缸做功一 次。
汽车发动机电控系统原理与维修
6.1.3 电控点火系统的功能
1.点火提前角的控制
由CMP和CKP结构原理可知,CMP产生的判缸信号下 降沿输入ECU时,表明第1缸活塞处于压缩上止点前 BTDC88°位置。当ECU接收到判缸信号下降沿后,将对 CKP输入的转速与转角信号进行计数。计数开始时的信号 称为基准信号,由ECU内部电路控制,曲轴每旋转180° 产生一个基准信号。因为CMP第一个凸齿信号在判缸信 号下降沿后约7°时产生,所以基准信号对应于第1缸活塞 压缩上止点前BTDC81°位置。
有的发动机各缸的点火线圈分组共用若干个点火器, 如奥迪4气门5缸发动机,5个点火线圈分别接到两个点火 器上,其中一个点火器控制3个缸的点火,另一个点火器 则控制2个缸的点火。
汽车发动机电控系统原理与维修
汽车发动机电控系 统原理与维修
6.3 无分电器的电控点火系统
6.3.1 同时点火方式
1.二极管分配式 二极管分配式无分电器点火系统采用同时点火方式,点火顺序为
1-3-4-2的四缸发动机,当ECU接收到曲轴位置传感器相应信号时,向 点火控制器发出点火信号,点火控制器的控制回路使VT1截止,一次 线圈5中的电流被切断,在二次线圈中感应出下“+”上“-”的高压电, 经4缸和1缸火花塞构成回路,两个火花塞均跳火,此时1缸接近压缩 终了,混合气被点燃,而4缸正在排气,火花塞点空火。曲轴转过 180°后,ECU接收到传感器信号后再次向点火控制器发出触发信号, VT2截止,一次线圈8中电流被切断,二次线圈感应出上“+”下“-” 的高压电,并经2缸和3缸火花塞构成回路,同时跳火,此时3缸点火 做功,2缸火花塞点空火。依次类推,发动机曲轴转2圈,各缸做功一 次。
汽车发动机电控系统原理与维修
6.1.3 电控点火系统的功能
1.点火提前角的控制
由CMP和CKP结构原理可知,CMP产生的判缸信号下 降沿输入ECU时,表明第1缸活塞处于压缩上止点前 BTDC88°位置。当ECU接收到判缸信号下降沿后,将对 CKP输入的转速与转角信号进行计数。计数开始时的信号 称为基准信号,由ECU内部电路控制,曲轴每旋转180° 产生一个基准信号。因为CMP第一个凸齿信号在判缸信 号下降沿后约7°时产生,所以基准信号对应于第1缸活塞 压缩上止点前BTDC81°位置。
有的发动机各缸的点火线圈分组共用若干个点火器, 如奥迪4气门5缸发动机,5个点火线圈分别接到两个点火 器上,其中一个点火器控制3个缸的点火,另一个点火器 则控制2个缸的点火。
汽车发动机电控系统原理与维修
汽车发动机电控系 统原理与维修
汽车发动机电控系统原理培训课件
点火时刻控制
ECU根据发动机转速、进气压力、水温等参数计算出最佳 点火时刻,并通过控制点火线圈的通电时间来调整点火时 刻。
点火电压控制
ECU通过控制点火线圈的点火电压,确保点火能量充足且 不过高,以保持发动机的正常运转。
排放控制
排放控制
通过电子控制单元(ECU)对发 动机的燃油喷射、点火时刻和废 气再循环等参数进行精确控制, 以降低汽车尾气中的有害物质排
汽车发动机电控系统原理培训课件
目录
• 汽车发动机电控系统概述 • 传感器与执行器 • 电控燃油喷射系统 • 点火与排放控制 • 电控系统故障诊断与检修
01 汽车发动机电控系统概述
定义与组成
定义
汽车发动机电控系统是指通过电子控制单元(ECU)对发动机 进行精确控制的系统,实现对发动机燃油喷射、点火时刻和排 放控制等功能。
读取故障码
使用故障诊断仪读取故障码和 相关数据流。
更换元件或修复
对损坏的元件进行更换或修复。
常见故障与排除方法
1 2
传感器故障
如空气流量计、节气门位置传感器等,可能出现 信号失真现象,需检查传感器是否损坏,线路连 接是否良好。
执行器故障
如喷油器、点火线圈等,可能出现工作异常现象, 需检查执行器是否损坏,控制线路是否正常。
功能
主要包括燃油喷射控制、点火时刻控制、排放控制、进气控制、怠速控制等。 通过这些控制功能,电控系统能够提高发动机的动力性、经济性和排放性能。
分类与发展趋势
分类
根据控制内容的不同,发动机电控系统可以分为燃油喷射控制系统、点火控制系 统和排放控制系统等。
发展趋势
随着汽车技术的不断发展,发动机电控系统正朝着更加智能化、集成化和网络化 的方向发展。同时,随着环保要求的提高,未来发动机电控系统还将更加注重节 能减排和新能源技术的应用。
ECU根据发动机转速、进气压力、水温等参数计算出最佳 点火时刻,并通过控制点火线圈的通电时间来调整点火时 刻。
点火电压控制
ECU通过控制点火线圈的点火电压,确保点火能量充足且 不过高,以保持发动机的正常运转。
排放控制
排放控制
通过电子控制单元(ECU)对发 动机的燃油喷射、点火时刻和废 气再循环等参数进行精确控制, 以降低汽车尾气中的有害物质排
汽车发动机电控系统原理培训课件
目录
• 汽车发动机电控系统概述 • 传感器与执行器 • 电控燃油喷射系统 • 点火与排放控制 • 电控系统故障诊断与检修
01 汽车发动机电控系统概述
定义与组成
定义
汽车发动机电控系统是指通过电子控制单元(ECU)对发动机 进行精确控制的系统,实现对发动机燃油喷射、点火时刻和排 放控制等功能。
读取故障码
使用故障诊断仪读取故障码和 相关数据流。
更换元件或修复
对损坏的元件进行更换或修复。
常见故障与排除方法
1 2
传感器故障
如空气流量计、节气门位置传感器等,可能出现 信号失真现象,需检查传感器是否损坏,线路连 接是否良好。
执行器故障
如喷油器、点火线圈等,可能出现工作异常现象, 需检查执行器是否损坏,控制线路是否正常。
功能
主要包括燃油喷射控制、点火时刻控制、排放控制、进气控制、怠速控制等。 通过这些控制功能,电控系统能够提高发动机的动力性、经济性和排放性能。
分类与发展趋势
分类
根据控制内容的不同,发动机电控系统可以分为燃油喷射控制系统、点火控制系 统和排放控制系统等。
发展趋势
随着汽车技术的不断发展,发动机电控系统正朝着更加智能化、集成化和网络化 的方向发展。同时,随着环保要求的提高,未来发动机电控系统还将更加注重节 能减排和新能源技术的应用。
电控发动机的维修-课件
43
一、燃油喷射系统概述
油泵泵出油箱内的汽油,经汽油滤清器过滤后, 由压力调节器调压,然后经输油管配送给各个喷油 器,喷油器根据控制单元发出的指令,将适量的汽 油喷入各进气歧管或进气总管。。
图 燃油喷射系统部件位
回流型燃油喷射系统和无回流型燃油喷射系统
1-燃油箱 2-燃油泵 3-燃油滤清器 4a、4b-燃油压力调节器 5-燃油分配管 6 –燃油进油管路 7-燃油回油管路 8-喷油器
63
喷油量闭环控制
64
认识断油控制
发动机电控系统在某些工况,会使喷油器停止喷油,称为 断油控制。 • 减速断油 • 发动机超速断油 • 汽车超速行驶断油
65
完成学习工作页3
完成任务并得到指导老 师的认可,请进入下一 个任务学习
任务4 认识电控发动机的点火系统
任 务 说 明
在本次任务中,你能够认识点火系统的 各个部件和工作方式,完成任务后你可以回 答以下问题: •点火系统的功能是什么?由哪些部件组成? •说明有分电器电控点火系统的工作过程。 •说明无分电器电控点火系统的工作过程。 •说明点火提前角、通电时间的控制和爆震控 制。
六、认识氧传感器
氧传感器(O2S)安装在排气管上,检 测排气中的含氧量, ECU根据氧传感器 信号判断空燃比是否偏离理论值,以调节 喷油量,控制空燃比在14.7:1的最佳值 附近,完成喷油量的闭环控制。 在大众车系中,常将氧传感器称为λ传 感器。
图 氧传感器外形
图 二氧化锆氧传感器及输出特性
37
丰田8A-FE发动机曲轴位置传感器
图 曲轴位置传感器结构图 1-G转子 2-G1耦合线圈 3-G2耦合线圈 4-N转子 5- G-N耦合线圈 6-G、N转子 7-G1、G2耦合线圈 8-分电器
发动机电控系统的检测维修ppt课件
EGR控制阀 车速传感器
ECM 曲轴位置传感器
空挡开关
故障码表二
CONSULT-II故障码 P0130 P0131 P0132 P0133 P0134 P0135 P0137 P0138 P0139 P0140 P0141
故障原件或原因 前氧传感器 前氧传感器 前氧传感器 前氧传感器 前氧传感器
前氧传感器加热器 后氧传感器 后氧传感器 后氧传感器 后氧传感器
[发动机运转]
传感器搭铁 •发动机暖机状态
•发动机转速从2000rpm升到 3000rpm
[发动机运转]
•发动机暖机状态
空气流量传 •发动机怠速运转
感器
[发动机运转]
•发动机暖机状态
•发动机转速2500rpm
[发动机运转] 前氧传感器 •发动机暖机状态
•发动机转速2000rpm
数据(电压值) 发动机搭铁
103
2缸喷油嘴 •蓄电池电压11~14V
105
3缸喷油嘴 [发动机运转]
107
4缸喷油嘴 •发动机暖机状态
•发动机转速2000rpm
•蓄电池电压11~14V
数据(电压值) 0.15~0.85V
3.5~4.7V 大约0V
ECM 管脚
号
106 108
110 112
111
线颜 色
连接件
条件
ECM搭铁 ECM电源
ECM 管脚 号
6 7 15 16 8 9 17 18 12
13
线颜 色
连接件
条件
IACV- AAC阀
[发动机运转] •发动机暖机状态 •怠速
[发动机运转] EGR控制阀 •发动机暖机状态
•发动机转速从2000rpm升到3000rpm
ECM 曲轴位置传感器
空挡开关
故障码表二
CONSULT-II故障码 P0130 P0131 P0132 P0133 P0134 P0135 P0137 P0138 P0139 P0140 P0141
故障原件或原因 前氧传感器 前氧传感器 前氧传感器 前氧传感器 前氧传感器
前氧传感器加热器 后氧传感器 后氧传感器 后氧传感器 后氧传感器
[发动机运转]
传感器搭铁 •发动机暖机状态
•发动机转速从2000rpm升到 3000rpm
[发动机运转]
•发动机暖机状态
空气流量传 •发动机怠速运转
感器
[发动机运转]
•发动机暖机状态
•发动机转速2500rpm
[发动机运转] 前氧传感器 •发动机暖机状态
•发动机转速2000rpm
数据(电压值) 发动机搭铁
103
2缸喷油嘴 •蓄电池电压11~14V
105
3缸喷油嘴 [发动机运转]
107
4缸喷油嘴 •发动机暖机状态
•发动机转速2000rpm
•蓄电池电压11~14V
数据(电压值) 0.15~0.85V
3.5~4.7V 大约0V
ECM 管脚
号
106 108
110 112
111
线颜 色
连接件
条件
ECM搭铁 ECM电源
ECM 管脚 号
6 7 15 16 8 9 17 18 12
13
线颜 色
连接件
条件
IACV- AAC阀
[发动机运转] •发动机暖机状态 •怠速
[发动机运转] EGR控制阀 •发动机暖机状态
•发动机转速从2000rpm升到3000rpm

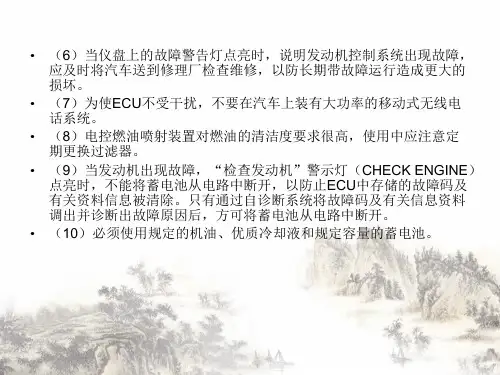

汽车电控系统的结构与检修电子发动机的使用维护及故障诊断PPT课件
• (7)出现氧传感器故障码的原因较多,通常有:电动燃油泵油压异 常,喷油器、过滤器和空气滤清器脏堵,燃油品质差,碳化物和铅化 物覆盖了氧传感器表面,排气管漏气,点火异常(缺火、断火、交叉 点火)等。
• (8)ECU有学习功能,但ECU的电源电路一旦被切断(如拆下蓄电 池)后,它在发动机运行过程中存储的数据会消失,因此,蓄电池断 开后要装复,如果出现发动机工作状况不如以前时,先不要随便更换 零部件,因为这种情况可能是蓄电池断开后ECU中的学习修正记忆消 除的缘故。
• 除了上述五个方面的维修注意事项外,还应尽量避免以下情况:过久 的怠速空转;发动机点火正时不当;个别火花塞不工作;拔出高压线 试火时间过长;不通过点火开关使发动机转动;喷油器喷油但不着火, 起动时间较长;混合气浓度偏浓的诸多因素,如氧传感器失效、燃油
压力调节器(油压过高)失效、喷油器漏油、空气流量传感器失效等。
铁,即用短路法而不是用开路法断火,否则会产生最高的高压回路电 压而烧坏电路。 • ④ 点火正时对发动机工作正常与否影响很大,因此,发动机工作不良, 或发动机拆修后,不要忽视对点火正时的检查。 • ⑤ 在检查点火信号发生器(曲轴位置传感器)时应注意以下几点:对 磁感应式点火信号发生器在打开分电器盖时,注意不要让垫片、螺钉 之类的金属掉入其内,检查导磁转子与定子之间气隙时,要用无磁性 塞规,并注意不要硬塞强拉;对于光电式点火信号发生器(传感器), 不要轻易打开分电器盖,在确定需要打开检查时,要防止尘土进入其 内;在更换分电器总成时,要保证其原来的安装位置,否则影响点火 时刻控制精度。 • ⑥ 当采用电池模拟点火信号检查电子点火器时,测量动作要快,干电 池连接的持续时间一般不要超过5s。
电控燃油喷射式发动机在检修或更换零部件之后,通常要进行调整以 保证发动机正常运转。这些调整包括怠速、混合气浓度、点火正时等。虽 然燃油喷射控制系统对怠速、点火正时、混合气浓度等都具有一定的自动 控制能力,但这自动控制是有一定限度的。如果把取消自动控制后的发动 机怠速、点火正时称为“初始(基本)状态”的话,那么这些“初始状态” 在汽车出厂时已按设计标准认真调整好了。如果由于使用、维修、更换零 部件等原因,使这些“初始状态”偏离标准,超出了自动控制系统的调整 限度,就会使发动机出现怠速不良、混合气浓度过浓或过稀和点火过早或 过迟等现象。
电控发动机构造和维修1概论PPT课件
总结词
控制发动机各系统的运行
详细描述
控制系统的功能是接收来自各种传感器的信号,根据这些信 号控制发动机的进气、燃油、点火和排放等系统,以实现最 佳的发动机性能和燃油经济性。
03
CHAPTER
电控发动机的维修保养
日常保养
发动机表面清洁
保持发动机外部清洁,无尘土和杂物,防止 对发动机散热造成影响。
检查发动机线束和连接器
02
CHAPTER
电控发动机的构造
进气系统
总结词
控制进气量
详细描述
进气系统的主要功能是控制发动机的进气量,通过空气滤清器和节气门等部件, 确保发动机获得适量的空气,以支持燃烧过程。
燃油系统
总结词
提供燃油和雾化
详细描述
燃油系统的任务是向发动机提供适量的燃油,并通过喷油嘴将燃油雾化成微小颗 粒,以便与空气混合,实现充分燃内部损坏,导致发动机无法正 常检测曲轴位置信号。
故障排除
更换曲轴位置传感器后,故障 排除。
电控发动机故障案例三
故障现象
一辆2020款日产天籁轿车,在行驶过 程中突然出现加速无力、怠速抖动的现
象。
故障原因
该故障是由于冷却液温度传感器信号 异常,导致发动机控制单元误认为冷
采用先进的燃烧控制技术, 提高燃油燃烧效率,降低 废气排放。
废气后处理技术
采用三元催化器和颗粒物 捕集器等废气后处理装置, 降低废气污染物排放。
轻量化设计
采用新型材料和优化设计, 降低发动机重量,减少能 源消耗。
新型材料的应用
高强度钢
陶瓷材料
用于制造发动机部件,提高发动机的 耐久性和可靠性。
用于制造火花塞、气缸内衬等高温部 件,提高发动机的工作温度承受能力。
发动机电控系统ppt课件
04
发动机电控系统的故障诊断与维修
故障诊断方法
故障码分析
通过读取故障码,分析故障可能的原因和位 置。
数据流分析
通过实时监测发动机电控系统各传感器和执 行器的数据,判断系统工作状态。
电路检测
使用万用表等工具检测电路的通断、电压、 电阻等参数,确定故障点。
模拟试验
在怀疑的故障部位附近进行模拟操作,观察 系统反应,判断故障原因。
作用
通过精确控制发动机的工作参数,发动机电控系统可以提高发动机的性能、燃 油经济性和排放性能,使发动机在各种工况下都能保持最佳的工作状态。
发动机电控系统的发展历程与趋势
发展历程
发动机电控系统的发展经历了从机械控制、液压控制到电子 控制的历程。随着微电子技术和计算机技术的发展,现代发 动机电控系统越来越智能化、精确化和集成化。
混合动力技术
混合动力技术是一种将内燃机和电动 机相结合的技术。通过在车辆中同时 安装内燃机和电动机,混合动力技术 可以同时利用内燃机和电动机的优势 ,提高车辆的燃油经济性和排放性能 。未来,随着电池技术的不断发展, 混合动力技术有望得到更广泛的应用 。
THANK YOU
感谢各位观看
维修保养注意事项
严格按照维修手册操作
遵循厂家提供的维修手册,确保操作正确无 误。
定期检查
按照厂家建议的保养周期,对发动机电控系 统进行定期检查。
使用原厂配件
确保更换的配件与原车完全匹配,保证维修 质量。
防止误操作
在维修过程中,避免误触、误碰可能导致系 统损坏的部位。
05
发动机电控系统的发展趋势与展望
压力传感器
检测发动机内的压力,如进气 压力、燃油压力等,用于控制 发动机的进气和燃油喷射。
电控发动机维修PPT课件
29
任务1 电控发动机维护前的准备工作
1.6 电控发动机维护注意事项
4.配备移动通信系统的车辆 1)不要安装任何大功率移动通信系统。 2)天线的安装位置应尽可能远离车辆电气系统 的ECU和传感器,天线馈线的安装位置应距离车辆电 气系统的ECU传感器至少20cm。 3)天线和馈线应尽可能与其他配线分开,以防 通信设备的信号和车辆电控设备的互相影响。 4)检查并确认天线和馈线调整正确。
30
任务1 电控发动机维护前的准备工作
1.7 维护完毕后的事项
当车辆维护完毕后,需要完成以下事项。 1.维修场地和维修工具的清理 2.车辆的清洗和准备 3.给客户的建议
31
谢谢大家 再见
32
6
任务1 电控发动机维护前的准备工作
1.1 车间的安全知识
6)车间压缩空气系统的高压空气如果穿透皮 肤进入血管是非常危险的。
7)电气设备或电灯导线破损可导致触电事故。 8)危险废料(如蓄电池以及具有腐蚀性的清 洗液)必须正确处理,以免造成人身伤害。
9)汽车排出的一氧化碳是有毒的。 10)宽松的衣服和长发可能缠绕在设 备或汽车的旋转部件上,导致严重的人身伤害。
在断开电缆前,应记录下必要的数据。 3)断开电缆时,关闭发动机开关和前照灯变光 开关,并完全松开电缆螺母,然后断开电缆。进行 这些操作时,不能扭曲或撬动电缆。
26
任务1 电控发动机维护前的准备工作
1.6 电控发动机维护注意事项
2.维护电子部件的注意事项 1)除非绝对必要,否则不能打开ECU盖或壳。 如果要接触ECU插接器端子,应先消除自身的静电。 2)断开电子连接器时,严禁拉拔配线,应拉拔 连接器本身。 3)不要掉落电子部件(如传感器或继电器), 否则容易造成损坏。
任务1 电控发动机维护前的准备工作
1.6 电控发动机维护注意事项
4.配备移动通信系统的车辆 1)不要安装任何大功率移动通信系统。 2)天线的安装位置应尽可能远离车辆电气系统 的ECU和传感器,天线馈线的安装位置应距离车辆电 气系统的ECU传感器至少20cm。 3)天线和馈线应尽可能与其他配线分开,以防 通信设备的信号和车辆电控设备的互相影响。 4)检查并确认天线和馈线调整正确。
30
任务1 电控发动机维护前的准备工作
1.7 维护完毕后的事项
当车辆维护完毕后,需要完成以下事项。 1.维修场地和维修工具的清理 2.车辆的清洗和准备 3.给客户的建议
31
谢谢大家 再见
32
6
任务1 电控发动机维护前的准备工作
1.1 车间的安全知识
6)车间压缩空气系统的高压空气如果穿透皮 肤进入血管是非常危险的。
7)电气设备或电灯导线破损可导致触电事故。 8)危险废料(如蓄电池以及具有腐蚀性的清 洗液)必须正确处理,以免造成人身伤害。
9)汽车排出的一氧化碳是有毒的。 10)宽松的衣服和长发可能缠绕在设 备或汽车的旋转部件上,导致严重的人身伤害。
在断开电缆前,应记录下必要的数据。 3)断开电缆时,关闭发动机开关和前照灯变光 开关,并完全松开电缆螺母,然后断开电缆。进行 这些操作时,不能扭曲或撬动电缆。
26
任务1 电控发动机维护前的准备工作
1.6 电控发动机维护注意事项
2.维护电子部件的注意事项 1)除非绝对必要,否则不能打开ECU盖或壳。 如果要接触ECU插接器端子,应先消除自身的静电。 2)断开电子连接器时,严禁拉拔配线,应拉拔 连接器本身。 3)不要掉落电子部件(如传感器或继电器), 否则容易造成损坏。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5.进气增压控制
1)可变进气道控制
2)涡轮增压
6.警告提示
电控单元控制各种指示和警告装置,显示有关控制 系统的工作状况。
6
.
7.自诊断与报警
当电子控制系统出现故障时,电脑控单元将会点亮仪表板上 的“检查发动机”灯,提醒驾驶员注意,发机机已出现故 障,并将故障信息存储到电控单元中。
8.失效保护
当电控单元检测到传感器或线路故障时,就会按电控单元的 存储器内预先设置的程序进行控制并使发动机运转,介性 能将有所下降。这个功能的设置是为了使驾驶员能够将汽 车开到就近的修理厂进行维修。
10
.
4、采用多气门技术
多气门可增大柴油发动机的进气量,使柴油的燃烧更彻 底,排气更快、更彻底,从而提高了柴油发动机的输出功 率。
5、废气再循环技术
据发动机的温度及负荷大小,适量地将一部分废气引 入进气管,再送入汽缸,使燃烧反应速度减慢,降低燃烧 的最高温度,从而降低NOx的排放量。尤其是中冷EGR技 术,不仅降低NOx的排放,而且还能保持其污染排放物的 低排放水平。
3
.
2.柴油机电子控制技术的发展趋势 1)高的喷射压力 2)独立的喷射控制 3)改善柴油机燃油经济性 4)独立的燃油喷射正时控制 5)可变的预喷射控制能力 6)最小油量的控制能力 7)快速断没能力 8)降低驱动扭矩冲击载荷
4
.
1.2 发动机电控系统的基本组成与原理
1.2.1 汽油机控制
1.电子控制燃油喷射 电子控制燃油喷射主要包括喷油量、喷射正时、减速断油及
7
.
1.1.2 柴油机电子控制系统的内容
1、时间控制的柴油电喷技术
柴油发动机的新一代电喷系统采用时间控制,
用高速电磁阀取代传统的机械喷阀,对高压燃油
实现数字调节。现在这种喷射系统逐渐向高压化
迈进,高压喷射可使柴油雾化得非常细,发动机
的燃烧过程进行得相当完善,而且速度快,同时
又不明显提高燃烧温度。提高了直喷式柴油发动
9
.
3、涡轮增压,燃料 能够完全燃烧,可降低CO和HC的生成量。采用 涡轮增压中冷技术还可提高柴油发动机的功率, 一台装有涡轮增压器的柴油发动机功率输出比未 装增压器的可增加20%~30%。新型涡轮增压器 的使用,意味着可以用小排量的发动机替代大排 量发动机,减轻发动机和整车质量,提高经济性 和排放性。
2
.
1.1.2 柴油机电子控制技术的发展状况
1.柴油机电子控制技术的发展历史
柴油机电子控制技术始于20世纪70年代,20 世纪80年代以来,英国卢卡斯公司、德国博世公 司、奔驰汽车公司、美国通用的底特律柴油机公 司、康明斯公司、卡特彼勒公司、日本五十铃汽 车公司及小松制作所等都竞相开发新产品并投放 市场,以满足日益严格的排放法规要求。
11
.
谢谢观看!
机压力,全面降低HC、CO、NOx、微粒物和碳
烟的排放,还能显著的降低油耗。
8
.
2、共轨式电喷系统
它是柴油发动机高压喷射系统的一种,最高压力可达 到220mpa。该系统不再采用通用的脉动原理,而是采用 压力时间计量原理。这种喷油系统可保证喷油压力不随发 动机转数变化,可降低颗粒物的排放,电控共轨喷射又称 为压力时间喷射或第三代喷射,它可分为中压共轨和高压 共轨两大类。ECU产生的电脉冲按顺序触发喷油器电磁阀, 确定发动机每次喷油的起始和关闭时刻,电控共轨喷射还 可采用多次喷射的方式来灵活控制喷油的速率。
第1章 汽车发动机电控系统概述
1
.
1.1 发动机电控技术的发展
1.1.1 汽油机电子控制技术的发展状况
1952年,德国戴姆勒奔驰300L型赛车转用了博世公司 (Bosch)生产的第一台机械式汽油喷射装置,它采用气 动式混合气调节器控制空燃化,向汽缸内直接喷射。1958 年,德国Mercedes-Rens 220S型轿车装备了博世公司和 Kugerfischer公司共同研制和生产的带油量分配器的进气 管汽油喷射装置。1967年,博世公司研制成功K-Jetronic 机械式汽油喷射系统。1973年经改进发展成为L-Jetronic 电控汽油喷射系统。1981年,L-Jetronic系统又进一步改 进发展成为LH-Jetronic系统。1979年,博世公司开始生产 集电子点火和电控汽油喷射于一体的Motronic数字式发动 机集中控制系统。
超速断油的控制。 2.电子控制点火 点火系统的控制主要包括点火提前角控制、通电时间控制与
恒流控制及爆震控制等。 3.怠速控制 发动机怠速进,由于负荷变化而引起转速波动,为使发动机
保持稳定,此时电控单元将通过控制怠控制阀的开度来控 制旁通气道的进量从而调节发动机的怠速转速。
5
.
4.排放控制
为了适应越来越严格的排放法规,汽车上安装了多 种排放控制装备。
