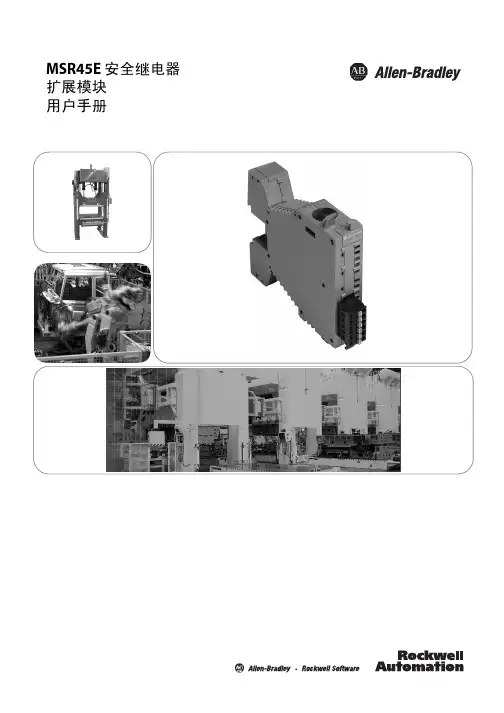

罗克韦尔自动化 - MSR45E 安全继电器扩展模块用户手册 - 说明书

MSR45E 安全继电器扩展模块用户手册用户重要须知本出版物中所述产品的使用方式各不相同,因此负责应用和操作相应控制设备的相关人员必须确保采取一切必要措施,以确保每次应用和操作都符合所有的性能和安全规定,包括任何适用的法律、法规、规范和标准。
本指南中所示图解、图表、示例程序和设计示例仅供参考。
由于特定的安装情况会存在许多可变因素和要求,因此,若用户在实际使用产品时参照本手册中所述示例,罗克韦尔自动化不承担任何责任 (包括知识产权法律责任)。
Safety Guidelines for the Application, Installation and Maintenance of Solid-State Control (固态控制设备的应用、安装与维护安全指南,出版号:SGI-1.1,可向您当地的罗克韦尔自动化销售处索取) 描述了固态设备和机电设备之间的一些重要差异。
在应用本出版物中描述的产品时,应考虑这些差异。
没有罗克韦尔自动化的书面授权许可,禁止全部或部分复制此具有版权资料的内容。
在整本手册中,我们在必要的地方做出了说明,以告知您安全注意事项。
标识在危险环境下可能导致爆炸,进而导致人员伤亡、物品损坏或经济损失的操作或情况。
标识对成功应用和了解本产品有重要作用的信息。
标识可能导致人员伤亡、物品损坏或经济损失的操作或情况。
注意符号可帮助您识别危险情况,避免发生危险并了解可能的后果。
位于设备 (例如,驱动器或电机) 表面或内部的标签,提醒人们可能存在危险电压。
位于设备 (例如,驱动器或电机) 表面或内部的标签,提醒人们表面可能存在高温危险。
建议您保存本用户手册,以备将来使用。
1MSR45E 安全继电器扩展模块用户手册中文版说明书目录认证和符合性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2典型应用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2应用限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2端子配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2连接硬件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2LED 指示灯元件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2MSR45E 扩展模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3附件/组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3检查和保养. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3撤拆. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3产品标签. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3技术数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4限弧图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5附录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6EC 符合性声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7认证和符合性 上列出了由 TÜV Rheinland 执行的安全认证。
三星 ST45 说明书

录制 017 LCD 显示器指示标志
018 019 019 019 020 020 021 021 022 菜单的使用方法 启动录制模式 选择模式 “程序”模式的使用方法 “短片”模式的使用方法 录制无声短片 暂停录制短片(连续录制) 拍照时注意事项 用相机上的按钮设置相机 3
å 若信用卡靠近相机包,可能会消磁。请让磁条卡远离相机包。 å 当 20 pin插头与电脑 USB 端口连接时,很可能会导致相机故障, 不要将 USB 线的 20 pin插头与电脑 USB 端口连接。
自拍计时器/ 向右按钮
三脚架插孔 Ä 要打开电池室盖,请按上面显示的方向滑动。
10
功能标识
自拍计时器指示灯
图标 状态 闪烁 说明 - 最初 8秒钟,指示灯每隔 1秒闪烁 1 次。 - 最后 2秒钟,指示灯每隔 0.25秒闪烁 1 次。 指示灯每隔 0.25秒闪烁 1 次,持续 2秒钟。 相机会在约 10秒钟后拍摄一张相片,再过 2秒钟后拍 摄第二张相片。 按下“快门”按钮后,相机会根据拍摄物体的移动进 行拍照。
USB 数据线插入计算机时 指示灯亮起(初始化设备后,LCD 显示器关闭) 与计算机交换数据 指示灯闪烁(LCD 显示器关闭)
USB 数据线插入打印机时 指示灯闪烁 打印机打印时 启动 AF 时 指示灯闪烁 指示灯亮起(相机对焦于拍摄物) 指示灯闪烁(相机未对焦于拍摄物)
11
连接电源
您应使用相机随附的充电电池 SLB-07A 。使用相机前,请确保为电池 充电。 Ê SLB-07A 充电电池规格
智能模式 074 智能模式
074 075 075 智能模式显示 启动智能模式 选择模式 5
目录
076 077 “智能自动”模式的使用方法 “智能短片”模式的使用方法 101 101 102 安装 MAC 的 USB 驱动程序 使用 MAC 的 USB 驱动程序 常见问题集
KST45-2型智能控制器用户手册word资料58页

计算机教案范文6篇作为一名优秀的教育工作者,通常需要用到教案来辅助教学,借助教案可以提高教学质量,收到预期的教学效果。
那么问题来了,教案应该怎么写?下面是小编精心整理的计算机教案6篇,希望能够帮助到大家。
计算机教案篇1一、组织教学点名,清点人数,安定课堂秩序二、复习旧课这是同学们学习计算机的第一门课程,通过提问等方式了解学生以前对计算机的了解学习情况,让同学们了解为什么要学习计算机基础这门课程,介绍本门课程的内容及学习安排,鼓励学生以积极的心态和新的面貌投入到新的课程中开始学习。
三、讲授新课(一)计算机的发展历程 1.第一台计算机:“ENIAC”1946年诞生于美国宾夕法尼亚大学2.计算机的发展阶段第一代计算机:电子管计算机时代第二代计算机:晶体管计算机时代第三代计算机:集成电路计算机时代第四代计算机:大规模、超大规模集成电路计算机时代(可简单介绍我国计算机的发展) 3.计算机的特点运算速度快计算精度高存储能力强具有记忆和逻辑判断能力具有自动执行程序的能力(二)计算机的典型应用1.科学计算2.数据处理3.过程控制4.计算机的辅助功能(CAI、CAD、CAM)5.计算机网络6.人工智能四、巩固新课:计算机的发展历程;计算机的特点计算机的应用五、布置作业课后习题计算机教案篇2教材分析:这篇课文简要的介绍了从电子计算机的发明到多媒体的运用的基本情况,展示了电子计算机的飞速发展和灿烂前景。
教学目标:学会本课3个生字。
能正确读写下列词语:媒体、诞生、迅猛、埃尼阿克。
正确流利地朗读课文。
理解课文内容,初步了解电子计算机与多媒体的关系,感悟计算机技术飞速发展的趋势。
要求学生查找有关资料,培养合作学习意识。
教学重点:理解课文内容,初步了解电子计算机与多媒体的关系,感悟计算机技术飞速发展的趋势。
要求学生查找有关资料,培养合作学习意识。
教学难点:要求学生查找有关资料,培养合作学习意识。
教学构想:教学本课可让学生用较快的速度阅读课文,边读边思考,然后组织学生讨论交流。

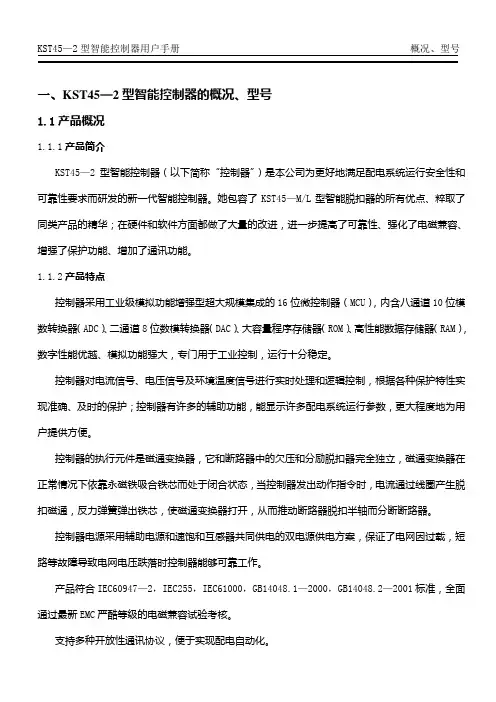

精编KST45-2型智能控制器用户手册资料

KST45—2型智能控制器用户手册概况、型号一、KST45—2型智能控制器的概况、型号1.1产品概况1.1.1产品简介KST45—2型智能控制器(以下简称“控制器”)是本公司为更好地满足配电系统运行安全性和可靠性要求而研发的新一代智能控制器。
她包容了KST45—M/L型智能脱扣器的所有优点、粹取了同类产品的精华;在硬件和软件方面都做了大量的改进,进一步提高了可靠性、强化了电磁兼容、增强了保护功能、增加了通讯功能。
1.1.2产品特点控制器采用工业级模拟功能增强型超大规模集成的16位微控制器(MCU),内含八通道10位模数转换器(ADC)、二通道8位数模转换器(DAC)、大容量程序存储器(ROM)、高性能数据存储器(RAM),数字性能优越、模拟功能强大,专门用于工业控制,运行十分稳定。
控制器对电流信号、电压信号及环境温度信号进行实时处理和逻辑控制,根据各种保护特性实现准确、及时的保护;控制器有许多的辅助功能,能显示许多配电系统运行参数,更大程度地为用户提供方便。
控制器的执行元件是磁通变换器,它和断路器中的欠压和分励脱扣器完全独立,磁通变换器在正常情况下依靠永磁铁吸合铁芯而处于闭合状态,当控制器发出动作指令时,电流通过线圈产生脱扣磁通,反力弹簧弹出铁芯,使磁通变换器打开,从而推动断路器脱扣半轴而分断断路器。
控制器电源采用辅助电源和速饱和互感器共同供电的双电源供电方案,保证了电网因过载,短路等故障导致电网电压跌落时控制器能够可靠工作。
产品符合IEC60947—2,IEC255,IEC61000,GB14048.1—2000,GB14048.2—2001标准,全面通过最新EMC严酷等级的电磁兼容试验考核。
支持多种开放性通讯协议,便于实现配电自动化。
1.1.3应用领域KST45—2型智能控制器是DW45智能化框架断路器的核心部件,用作配电或电机保护,使配电线路和电源设备免受过载、短路、接地或漏电等故障的危害。

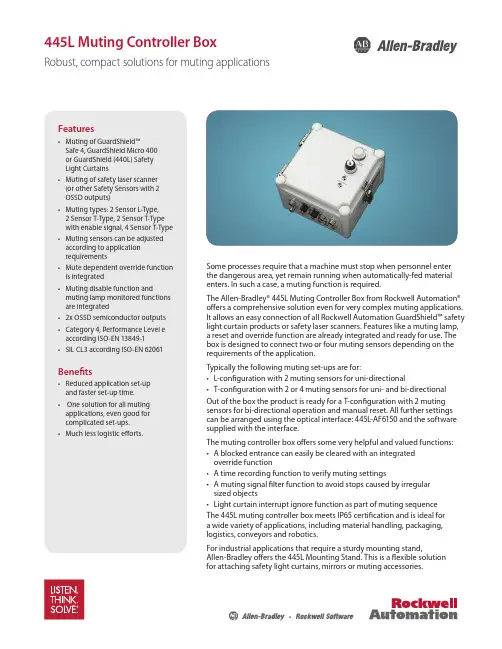

445L多功能控制器箱说明书

445L Muting Controller BoxRobust, compact solutions for muting applicationsSome processes require that a machine must stop when personnel enter the dangerous area, yet remain running when automatically-fed material enters. In such a case, a muting function is required.The Allen-Bradley® 445L Muting Controller Box from Rockwell Automation® off ers a comprehensive solution even for very complex muting applications. It allows an easy connection of all Rockwell Automation GuardShield™ safety light curtain products or safety laser scanners. Features like a muting lamp, a reset and override function are already integrated and ready for use. The box is designed to connect two or four muting sensors depending on the requirements of the application.Typically the following muting set-ups are for:• L-confi guration with 2 muting sensors for uni-directional • T-confi guration with 2 or 4 muting sensors for uni- and bi-directional Out of the box the product is ready for a T-confi guration with 2 muting sensors for bi-directional operation and manual reset. All further settings can be arranged using the optical interface: 445L-AF6150 and the software supplied with the interface.The muting controller box off ers some very helpful and valued functions: • A blocked entrance can easily be cleared with an integrated override function• A time recording function to verify muting settings • A muting signal fi lter function to avoid stops caused by irregular sized objects• Light curtain interrupt ignore function as part of muting sequence The 445L muting controller box meets IP65 certifi cation and is ideal for a wide variety of applications, including material handling, packaging, logistics, conveyors and robotics.For industrial applications that require a sturdy mounting stand, Allen-Bradley off ers the 445L Mounting Stand. This is a fl exible solution for attaching safety light curtains, mirrors or muting accessories.Features• Muting of GuardShield™Safe 4, GuardShield Micro 400 or GuardShield (440L) Safety Light Curtains • Muting of safety laser scanner (or other Safety Sensors with 2 OSSD outputs)• Muting types: 2 Sensor L-Type, 2 Sensor T-Type, 2 Sensor T-Type with enable signal, 4 Sensor T-Type • Muting sensors can be adjusted according to application requirements • Mute dependent override function is integrated • Muting disable function andmuting lamp monitored functions are integrated • 2x OSSD semiconductor outputs • Category 4, Performance Level e according ISO-EN 13849-1• SIL CL3 according ISO-EN 62061Benefi ts• Reduced application set-up and faster set-up time.• One solution for all muting applications, even good for complicated set-ups.• Much less logistic eff orts.Allen-Bradley, GuardShield and Rockwell Automation are trademarks of Rockwell Atuomation, Inc. Trademarks not belonging to Rockwell Automation are property of their respective companies.Publication 445L-PP007A-EN-P – January 2012 Copyright © 2011 Rockwell Automation, Inc. All Rights Reserved. Printed in USA.Possible Muting ApplicationsMOUNTING STANDRA cat #: 445L-AMSTD2MLength: 2000 mm Cross section: 60 x 60 mm Material: anodized aluminum Base plate: anodized aluminumSize: 240 x 150 mm Leveling: 3 screwsMuting Box (MSR42)Muting SensorsMounting StandRefl ectorCantileverSafety Light CurtainMicro400, Safe4 or GuardShieldCANTILEVER ARMRA cat #: 445L-AMSTDMUT Length: 500 mmCross section: 60x60mm Material: anodized aluminum Included: mounting angle for refl ectorApplication Example (2 Sensor T-type)。
ST450-2MH智能型控制器使用说明书

ST450-2M/H系列智能控制器使用说明书上海磊跃自动化设备有限公司2009年12月22日目录1 概述 (1)2 产品型号 (1)2.1产品型号说明 (1)2.2产品型号选择说明 (1)2.3 分类 (1)3 技术性能 (2)3.1适用环境 (2)3.2 工作电源 (2)3.3开关量接点输出(DO)触点容量 (2)3.4抗干扰性能 (2)3.5符合标准 (3)3.6通讯 (3)3.7符号与意义对照表 (3)4 功能说明 (3)4.1功能简述 (3)4.2保护特性 (4)4.2.1过载长延时保护 (4)4.2.2热记忆特性 (6)4.2.3短路短延时保护 (6)4.2.4短路瞬时保护 (7)4.2.5接地或漏电保护特性 (7)4.2.6 MCR接通分断和模拟脱扣保护(可选功能) (8)4.2.7 负载监控 (8)4.2.8 电流不平衡保护 (9)4.3 测量功能 (9)4.3.1 电流测量 (9)4.3.2 电流不平衡测量 (10)4.3.3 电压测量(可选功能) (10)4.4 其他辅助功能 (10)4.4.1 试验功能 (10)4.4.2 历史纪录功能 (10)4.4.3 自诊断功能 (10)4.4.4 DO信号输出功能 (10)4.4.5 位置开关功能 (11)4.4.6 触头当量 (11)4.4.7 操作次数 (11)5 ST450-2M/H控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1 ST450-2M/H控制器面板结构 (11)5.2 ST450-2M/H控制器使用操作说明 (12)5.2.1显示及工作状态 (12)5.2.2 功能表显示 (13)5.2.3复位状态下的电流表显示窗的显示 (14)5.2.4 参数设置操作及显示 (16)5.2.5 故障查询操作及显示 (20)5.2.6 试验操作及显示 (23)5.2.7 故障动作显示 (23)5.2.8自诊断故障操作及显示 (24)5.2.9通讯状态指示 (24)5.2.10其他参数设置 (24)5.3 ST450-2M/H控制器接线方式说明 (24)5.3.1 ST450-2M/H控制器外接端子说明 (24)5.3.2通讯接线 (25)5.4运行维护及注意事项 (27)6附件介绍 (27)6.1 ST201继电器模块 (27)6.2 ST电源模块Ⅳ (27)6.3 ST-DP通讯模块 (28)6.4通讯接线器T06 (28)6.5通讯线 (28)6.6外接零序漏电互感器 (29)6.7外接地电流互感器 (30)附录A:控制器高级菜单修改说明 (31)附录B:订货规范 (34)1 概述感谢您购买ST 系列智能控制器,ST 智能控制器产品属国内首创,经过了几十家断路器的型式试验考核,拥有30万台以上的工业现场运行业绩。
SST45智能控制器的整定与调校

SST45智能控制器的整定与调校SST45智能控制器的整定与调校一、液晶汉显型控制器的整定与调校1.1中文显示板下保护电流参数的整定1.确认控制器处在正常运行状态;若控制器处在其他状态,可按“故障清除”键和“返回”键直至控制器处在正常运行状态下。
此时,“正常运行”指示灯亮,界面显示为光柱显示界面。
再次按“返回”键,可在开机界面和光柱显示界面间切换。
2.按“设置”键进入参数设置界面,按“+”或“-”进行菜单选择。
菜单翻到“保护参数设置”,按“确认”键进入电流保护参数整定菜单。
3.电流保护参数整定菜单下,按“设置”键进入或退出整定状态,按“+”或“-”进行选项选择或参数调整,按“确认”键进行参数贮存,此时蜂鸣器发出“滴-滴“的两声长响,表示已经成功修改并贮存参数。
(如果参数未改变,则按“确认”键无长鸣声。
)若控制器处在故障报警状态时,不能进行参数整定。
在参数整定的过程中如果有故障发生,系统会自动退出参数整定状态,进入故障状态。
1.2 中文显示板下系统参数的整定1.确认控制器处在正常运行状态;若控制器处在其他状态,可按“故障清除”键和“返回”键直至控制器处在正常运行状态下。
2.确认控制器处在开机界面。
如果不是,则按“返回”键,直至处于开机界面。
进入内部参数整定状态,此时通讯指示灯长亮。
按“故障清除”键可退出内部参数整定状态。
3.内部参数整定状态下,方可对系统参数设置菜单下的额定电流、曲线类型、短定时限电流进行整定,否则无法对这些菜单进行整定。
4.参数整定菜单下,按“设置”键进入或退出整定状态,按“+”或“-”进行选项选择或参数调整,按“确认”键进行参数贮存,此时蜂鸣器发出“滴-滴“的两声长响,表示已经成功修改并贮存参数。
(如果参数未改变,则按“确认”键无长鸣声。
)5. 电流调校。
按“测量”键,选择电流参数菜单,按“确定”键进入。
在相电流界面,按两次“测量”键,出现“小”系数时,按“+”或“-”进行调整备注:进行参数设置与修改时必须将界面返回到欢迎使用“长设”界面,然后连续按“+”10次,通讯灯亮,“-”连续按6次,控制器发出“滴-滴“的一声长响,则参数成功解锁。
智能控制器使用说明及参数设定

一级菜单
二级菜单
设定初值
功能作用
压力、温度预置
系统卸载压力
*.**MPa(psi)
供气卸载压力值
系统加载压力
*.**MPa(psi)
供气加载压力值
风机启动温度
***℃(℉)
控制风机启动
风机停机温度
***℃(℉)
控制风机停机
启停延时预置
主机启动时间
****秒
控制器;加载延时
控制器接线端子:
显示面板与控制器之间用通讯电缆连接。23、24、25为相序输入端子;7、9为系统温度输入端子;8、9为备用温度输入端子;10、12为系统压力输入端子;10、11为备用压力输入端子;CT1为主电机互感器;CT2为风扇电机互感器。32为输出继电器公共端COM1;27控制主接触器;28控制星形接触器;29控制角形接触器;30放空电磁阀;31控制风机;34控制卸放阀;37运行指示;38为故障指示;39预警指示;40为COM2。42为摸拟地(大地),43、44为220V电源。
通讯方式
见‘控制原理’
设为禁止时,通讯不起作用。设为联动时,见“联动参数预置”。
通讯编码
通讯地址
联动参数预置
联动状态
见‘控制原理’
多台机联动运行作为“主机”或“从机”
主机控制从机
联动启停
联动时从机启动停止的次序。
轮换时间
****小时
联动时各从机依此启动的时间间隔。
联动机数
****
联动时从机的数量。
联动压力下限
*.**MPa
联动时从机的加载压力值。
联动压力上限
*.**MPa
联动时从机的卸载压力值。
联动延时时间
ST45-M系列智能控制器

一、用途:ST45-M系列智能控制器是智能框架式断路器配用的核心控制元件,该控制器可以显示设备或电网的工作电流、工作电压(带电压显示型),并根据负载电流的大小分别实现各种保护,使线路和电源设备免受过载、短路、接地等故障的危害。
按约定的保护方式断开控制回路,精度高、可靠性好,还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。
二、符合标准本产品符合GB/T 14048.1-2000《低压开关设备和控制设备总则》和GB14048.2-2001《低压开关设备和控制设备低压断路器》,同时符合IEC60947-2《低压开关设备和控制设备第二部分低压断路器》的要求三、主要功能■过电流保护功能△过载长延时保护功能△短路反时限保护功能△短路定时限保护功能△短路瞬时保护功能△接地电流保护:三极产品接地电流保护可关断,四极产品接地电流保护与零序电流保护可选择其一。
△零序电流保护四极产品具有零序电流保护功能,该功能可以选择关断。
△各种保护的优先级如下:短路瞬时保护→定时限保护→长延时保护→接地保护→零序保护■负载监控功能:有方式一和方式二两种监控方式:使用方式一时,当负载电流大于监控设定电流时,一对触点闭合,用户可使用这对触点切除不重要负荷;如电流继续维持在大于监控电流状态,则又一对触点闭合,用户使用该触点再切除一部分负荷,达到监控电流的目的。
使用方式二时,当负载电流大于监控设定电流时,一对触点闭合,用户使用这对触点切除不重要负荷;如电流继续维持在大于监控电流状态,则又一对触点闭合,用户使用该触点再切除一部分负荷,此后如经过一段时间延时后,负载电流降到监控电流以下,则另外一对触点将使已切除的负载重新投入工作,达到电流监控的目的。
■欠压保护功能:如选择带电压显示型控制器,用户可以选择是否使用欠压保护功能,当选择该功能时,可通过控制器本身实现对电路三相端电压的欠压控制。
欠压脱扣器的设定电压值和延时时间可以在设定页内由用户自行设定。
DW45系列智能控制器

一、产品适用范围XT50-M 型智能控制器(以下称控制器)是DW50系列智能型万能式低压断路器(以下称断路器)的核心部件。
它通过键盘操作和液晶显示代替了目前市面上普遍通过编程器与控制器连接来实现特殊功能选择和参数设定。
它采用高档MCU(单片微处理器)实时采样断路器的电流信号、电压信号、和各种辅助信号。
当控制器采样到主回路电流符合设定的断路器保护条件时,选择性的发出脱扣信号,控制断路器分断故障回路,使得该断路器受控下的线路设备免受过载、短路、接地等故障的危害,提高用电的可靠性。
该控制器具有过载长延时反时限、中性极长延时反时限、短路短延时定时限或反时限+定时限,短路瞬时、接地故障定时限或反时限+定时限、电流不平衡等多段保护功能,用户可选择性地实现四段保护功能。
并具有电流表、电压表、MCR 及越限跳闸、热记忆、过载报警与记忆、历史故障查询、故障时的电流、液晶显示,人机界面友好,性能稳定可靠。
该产品通过了国家级低压电器产品型式试验和EMC 检测,符合GB/T 14048.2-2001标准和GB/T 17626系列电磁兼容标准。
每台产品均经过严格的特性测试、高温带电老化、介电试验等出厂检测,确保产品的可靠性和安全性。
二、产品型号、功能及规格2.1 产品型号说明2.2功能介绍2.2.1基本功能过电流保护(长延时、短延时、瞬时、接地、中性极)、电流不平衡保护、三种特性曲线可选、电流液晶显示、CPU 温度显示功能、试验功能、报警功能、自诊断功能、历史故障记忆与检查功能、热记忆、脱扣记忆等、MCR 及越限跳闸功能。
2.3 规格等级XT50-M 型智能控制器的电流规格等级有: I 框:200A ,315A . II 框:400A ,630A III 框:800A ,1000A .三、控制器主要技术性能企业代号智能控制器DW45型断路器标准型(液晶显示)X T 5 0 - M3.1术语、符号Inm:断路器壳架等级额定电流In:与断路器配套使用的控制器额定电流I:主回路运行电流Ir:长延时整定电流阀值Isd:短延时整定电流阀值Ii:瞬时整定电流阀值δ:不平衡整定阀值Ig:接地故障整定电流阀值Tr:长延时动作时间整定值(1.5Ir条件下)Tsd:短延时动作时间整定值Tg:接地故障动作时间整定值Tδ:不平衡率动作时间整定值3.2功能简述过载长延时反时限保护,短路短延时定时限或反时限+定时限保护,短路瞬时保护,接地故障定时限或反时限+定时限保护,中性极反时限保护,电流不平衡保护,接通分断功能MCR保护。
ST45系列智能控制器使用说明书

ST45-M系列智能控制器说明书一、用途:ST45-M系列智能控制器是智能框架式断路器配用的核心控制元件,该控制器可以显示设备或电网的工作电流、工作电压(带电压显示型),并根据负载电流的大小分别实现各种保护,使线路和电源设备免受过载、短路、接地等故障的危害。
按约定的保护方式断开控制回路,精度高、可靠性好,还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。
二、符合标准本产品符合GB/T 14048.1-2000《低压开关设备和控制设备总则》和GB14048.2-2001《低压开关设备和控制设备低压断路器》,同时符合IEC60947-2《低压开关设备和控制设备第二部分低压断路器》的要求三、主要功能■过电流保护功能△过载长延时保护功能△短路反时限保护功能△短路定时限保护功能△短路瞬时保护功能△接地电流保护:三极产品接地电流保护可关断,四极产品接地电流保护与零序电流保护可选择其一。
△零序电流保护四极产品具有零序电流保护功能,该功能可以选择关断。
△各种保护的优先级如下:短路瞬时保护→定时限保护→长延时保护→接地保护→零序保护■负载监控功能:有方式一和方式二两种监控方式:使用方式一时,当负载电流大于监控设定电流时,一对触点闭合,用户可使用这对触点切除不重要负荷;如电流继续维持在大于监控电流状态,则又一对触点闭合,用户使用该触点再切除一部分负荷,达到监控电流的目的。
使用方式二时,当负载电流大于监控设定电流时,一对触点闭合,用户使用这对触点切除不重要负荷;如电流继续维持在大于监控电流状态,则又一对触点闭合,用户使用该触点再切除一部分负荷,此后如经过一段时间延时后,负载电流降到监控电流以下,则另外一对触点将使已切除的负载重新投入工作,达到电流监控的目的。
■欠压保护功能:如选择带电压显示型控制器,用户可以选择是否使用欠压保护功能,当选择该功能时,可通过控制器本身实现对电路三相端电压的欠压控制。
智能控制器使用手册

一概述智能控制器是框架式空气断路器的核心部件,适用于50~60Hz电网,主要用作配电、馈电或发电保护,使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害;通过负载监控,需量保护,区域连锁等功能实现电网的合理运行。
同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量;故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录;当电力网络进行通讯组网时,智能控制器可用为电力自动化网络的远程终端实现遥测,遥信,遥控,遥调等,智能控制器支持多种协议以适用不同的组网要求。
二基本功能对于M型无任何可选功能(加*的项目)时其功能配置为基本功能,如表1所示:表1 基本功能配置2.1。
3 通讯功能通讯功能为可选项,对于M型没有通讯功能,对于H型通讯协议可根据需要选择为Modbus,Profibus-DP,Device net.2.1.4增选功能选择增选功能为可选项,M型,H型都可以选择增选功能配置,不同增选功能代号与增选功能内容如表2所示.表2 增选功能配置表2.1.5 区域连锁及信号单元的选择“区域连锁及信号单元”为可选项,M型、H型都可以选择信号单元的功能配置,当信号单元选择为S2,S3时,控制器具备区域连锁功能。
2.2 技术性能2.2.1 适用环境工作温度:-10℃~+70℃(24h•内平均值不超过+35℃)储存温度:-25℃~+85℃安装地点最湿月的月平均最大相对湿度不超过90%,同时该月的月平均最低温度不超过+25℃,允许由于温度变化产生在产品表面的凝露。
污染等级:3级. (在和断路器装配在一起的情况下)安装类别:Ⅲ。
(在和断路器装配在一起的情况下)2.2.2工作电源由辅助电源和电源互感器同时供电,保证负载很小和短路情况下控制都可以可靠工作。
控制器的供电方式有下面3种方式:a。
电源CT供电额定电流大于等于400A时,一次电流单相不低于0.4In,三相不低于0。
ST智能型电动机控制器说明书

ST500M/H系列智能型电动机控制器苏州万龙集团有限公司产品概述五年多来在电力、石化、轻工、煤炭、纸业、钢铁等多行业10多万台ST500智能型电动机控制器投入了交流电动机保护控制现场运行,千锤百炼,积累了大量的实践工程经验。
在此基础上,新一代增强型高性能微处理器技术的ST500M/H系列智能型交流电动机控制器应运而生,产品与接触器、软起动器、塑壳断路器配合为低压交流电动机回路提供了一整套集控制、保护、监测和总线通迅于一体的专业化的解决方案,取代了热继电器、热保护器、漏电保护器、欠电压保护器等多种分列保护器,取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器多种附加元件,是智能化MCC的理想选择。
产品特点采用16位高性能工业级微处理器、专用协议芯片、专用集成电路,直接采样三相交流电流、三相交流电压、热电阻值、4-20mA 模拟量、漏电流值;计算电流不平衡率、接地电流;保护功能:产品内置多种保护功能,仅需简单选择即可实现保护的投入或退出、报警或跳闸; 过载 “时间-电流特性”符合GB/T14048.4 -2003标准,并增加更多脱扣级别,满足重载起动要求; “t E 时间保护”符合增安型防爆电动机的热过载保护标准GB3636.3-2000;“温度保护”更直接监控电动机的发热情况,符合标准GB/T14048.X -200X 《低压开关设备和控制设备 旋转电机装入式热保护控制单元》;“漏电流保护”,通过专用互感器取样,检测灵敏度更高,符合GB/T14048.4 -2001附录B 要求; 工艺联锁控制保护,通过输入开关量、输入4-20mA 模拟量实现部分非电量的工艺联锁控制保护; 合理的起动保护,自动判别起动过程,有效区分起动电流和故障电流,保证保护功能不发生误动作,同时采用起动超时和起动过流多种方式实现起动保护。
解决“过流保护盲区”,自动判断故障电流大小,正确检测出现在接触器分断电流与塑壳开关短路脱扣电流之间过流故障,控制塑壳开关跳闸,使保护更可靠。
PT40-m智能控制里板

PT40-M智能控制器一、用途:ST45-M系列智能控制器是智能框架式断路器配用的核心控制元件,该控制器可以显示设备或电网的工作电流、工作电压(带电压显示型),并根据负载电流的大小分别实现各种保护,使线路和电源设备免受过载、短路、接地等故障的危害。
按约定的保护方式断开控制回路,精度高、可靠性好,还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。
二、符合标准本产品符合GB/T 14048.1-2000《低压开关设备和控制设备总则》和GB14048.2-2001《低压开关设备和控制设备低压断路器》,同时符合IEC60947-2《低压开关设备和控制设备第二部分低压断路器》的要求三、主要功能■过电流保护功能△过载长延时保护功能△短路反时限保护功能△短路定时限保护功能△短路瞬时保护功能△接地电流保护:三极产品接地电流保护可关断,四极产品接地电流保护与零序电流保护可选择其一。
△零序电流保护四极产品具有零序电流保护功能,该功能可以选择关断。
△各种保护的优先级如下:短路瞬时保护→定时限保护→长延时保护→接地保护→零序保护■负载监控功能:有方式一和方式二两种监控方式:使用方式一时,当负载电流大于监控设定电流时,一对触点闭合,用户可使用这对触点切除不重要负荷;如电流继续维持在大于监控电流状态,则又一对触点闭合,用户使用该触点再切除一部分负荷,达到监控电流的目的。
使用方式二时,当负载电流大于监控设定电流时,一对触点闭合,用户使用这对触点切除不重要负荷;如电流继续维持在大于监控电流状态,则又一对触点闭合,用户使用该触点再切除一部分负荷,此后如经过一段时间延时后,负载电流降到监控电流以下,则另外一对触点将使已切除的负载重新投入工作,达到电流监控的目的。
■欠压保护功能:如选择带电压显示型控制器,用户可以选择是否使用欠压保护功能,当选择该功能时,可通过控制器本身实现对电路三相端电压的欠压控制。
欠压脱扣器的设定电压值和延时时间可以在设定页内由用户自行设定。
ST智能型控制器说明书zz

目录1 概述 (1)2 产品型号分类 (2)2.1型号说明 (2)2.2功能配置 (2)2.3分类 (2)3 技术性能 (3)3.1适用环境 (3)3.2 工作电源 (3)3.3开关量接点输出(DO)触点容量 (3)3.4抗干扰性能 (3)3.5符合标准 (4)4. 功能说明 (4)4.1保护特性 (4)4.1.1过载长延时保护 (4)4.1.1.1过载长延时保护相关设定参数 (4)4.1.1.2过载长延时保护动作特性 (4)4.1.1.3特性曲线 (5)4.1.2热记忆特性 (5)4.1.3短路短延时保护 (5)4.1.3.1短路短延时保护相关设定参数 (5)4.1.3.2短路短延时保护动作特性 (6)4.1.4短路瞬时保护 (6)4.1.4.1短路瞬时保护相关设定参数 (6)4.1.4.2短路瞬时保护动作特性 (6)4.1.5 N相保护 (6)4.1.6接地保护 (7)4.1.6.1接地保护相关设定参数 (7)4.1.6.2接地保护动作特性 (7)4.1.7 MCR和模拟脱扣保护(可选功能) (7)4.1.7.1 MCR和模拟脱扣保护相关设置参数 (8)4.1.7.2 MCR和模拟脱扣保护动作特性 (8)4.1.8负载监控 (8)4.1.8.1负载监控相关设定参数 (8)4.1.8.2负载监控动作特性 (8)4.1.8.3负载监控特性公式 (9)4.2测量功能 (9)4.2.1电流测量 (9)4.2.1.1测量方式 (9)4.2.1.2测量范围 (9)4.2.1.3测量精度 (9)4.2.2电压测量(可选功能) (9)4.2.2.1测量方式 (9)4.2.2.2测量范围 (9)4.2.1.3测量精度 (9)4.2.3测量设置 (9)4.3其他辅助功能 (9)4.3.1自诊断功能 (9)4.3.2故障记录功能 (10)4.3.3试验功能 (10)4.3.4 DO信号报警功能(可选功能) (10)5 ST智能控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1 ST-L型控制器的面板结构、使用操作、接线方式及注意事项 (11)5.1.1 ST-L型控制器面板结构说明 (11)5.1.2 ST-L型控制器使用操作说明 (12)5.1.3 ST-L型控制器参数设置说明 (12)5.1.4 ST-L型控制器接线方式 (13)5.2 ST-M型控制器的面板结构、使用操作、接线方式及注意事项 (14)5.2.1 ST-M型控制器面板结构说明 (14)5.2.2 ST-M型控制器使用操作说明 (15)5.2.2.1 ST-M型控制器测量察看说明 (15)5.2.2.2 ST-M型控制器保护参数查询和设置说明 (15)5.2.2.3 ST-M型控制器试验功能操作说明 (17)5.2.2.4 ST-M型控制器故障检查操作说明 (19)5.2.3 ST-M型控制器接线方式 (19)5.3运行维护及注意事项 (21)6相关附件 (21)6.1电源模块Ⅰ和电源模块Ⅱ (21)6.2 ST电源模块(Ⅳ) (22)6.3 ST201继电器模块 (23)6.4外接N相互感器的安装固定 (23)附录A:保护特性曲线 (25)附录B:订货规范标 (31)1 概述ST智能控制器是框架式空气断路器的核心部件,适用于50~60Hz电网,主要用作配电、馈电或发电保护,使线路和电源设备免受过载、短路和接地等故障的危害,可通过负载监控功能实现电网的合理运行。
DW45系列智能控制器

一、产品适用范围XT50-M 型智能控制器(以下称控制器)是DW50系列智能型万能式低压断路器(以下称断路器)的核心部件。
它通过键盘操作和液晶显示代替了目前市面上普遍通过编程器与控制器连接来实现特殊功能选择和参数设定。
它采用高档MCU(单片微处理器)实时采样断路器的电流信号、电压信号、和各种辅助信号。
当控制器采样到主回路电流符合设定的断路器保护条件时,选择性的发出脱扣信号,控制断路器分断故障回路,使得该断路器受控下的线路设备免受过载、短路、接地等故障的危害,提高用电的可靠性。
该控制器具有过载长延时反时限、中性极长延时反时限、短路短延时定时限或反时限+定时限,短路瞬时、接地故障定时限或反时限+定时限、电流不平衡等多段保护功能,用户可选择性地实现四段保护功能。
并具有电流表、电压表、MCR 及越限跳闸、热记忆、过载报警与记忆、历史故障查询、故障时的电流、液晶显示,人机界面友好,性能稳定可靠。
该产品通过了国家级低压电器产品型式试验和EMC 检测,符合GB/T 14048.2-2001标准和GB/T 17626系列电磁兼容标准。
每台产品均经过严格的特性测试、高温带电老化、介电试验等出厂检测,确保产品的可靠性和安全性。
二、产品型号、功能及规格2.1 产品型号说明2.2功能介绍2.2.1基本功能过电流保护(长延时、短延时、瞬时、接地、中性极)、电流不平衡保护、三种特性曲线可选、电流液晶显示、CPU 温度显示功能、试验功能、报警功能、自诊断功能、历史故障记忆与检查功能、热记忆、脱扣记忆等、MCR 及越限跳闸功能。
2.3 规格等级XT50-M 型智能控制器的电流规格等级有: I 框:200A ,315A . II 框:400A ,630A III 框:800A ,1000A .三、控制器主要技术性能企业代号智能控制器DW45型断路器标准型(液晶显示)X T 5 0 - M3.1术语、符号Inm:断路器壳架等级额定电流In:与断路器配套使用的控制器额定电流I:主回路运行电流Ir:长延时整定电流阀值Isd:短延时整定电流阀值Ii:瞬时整定电流阀值δ:不平衡整定阀值Ig:接地故障整定电流阀值Tr:长延时动作时间整定值(1.5Ir条件下)Tsd:短延时动作时间整定值Tg:接地故障动作时间整定值Tδ:不平衡率动作时间整定值3.2功能简述过载长延时反时限保护,短路短延时定时限或反时限+定时限保护,短路瞬时保护,接地故障定时限或反时限+定时限保护,中性极反时限保护,电流不平衡保护,接通分断功能MCR保护。
KST45-升级型智能脱扣器使用说明书

电流整定值 Ir1 时间整定值 t L
(0.4~1)In + OFF(退出位置)
30
60
120
240
短路短延时整定值
电流整定值 Ir2 时间整定值 t S
(3~10)In + OFF(退出位置)
0.2
0.4
短路瞬时整定值
电流整定值 Ir3
(3~10)In + OFF(退出位置)或 (7~14)In + OFF(退出位置)或 (10~20)In + OFF(退出位置)
4.1 L 型智能脱扣器 智能脱扣器的过电流保护特性曲线 ,L2 型如图 1 、L3 和 L4 型如图 2 。
4.1.1 智能脱扣器的整定值范围 智能脱扣器的整定值范围见表 2 。
2
KST45型智能脱扣器使用说明书
技术参数和主要功能
表 2 L 型智能脱扣器整定值范围
整定项目
整定值范围
过载长延时整定值
出功能。 b) M 型 本产品的标准型,适用于大部分要求较高的工业应用场合,具有如下功能:
1) 具有过载长延时反时限、短路短延时反时限(及定时限)、短路瞬时保护,不对称 接地(接零)故障保护等四段保护特性。
2) 整定功能:采用数码显示和按键整定方式,用户可根据需要整定各保护参数,组成
1
正常工作条件和安装条件
3
技术参数和主要功能
KST45 型智能脱扣器使用说明书
动作特性
表 5 L 型智能脱扣器短路瞬时保护动作特性
工作电流 I
动作时间
≤ 0.85 Ir3
不动作
≥ 1.15 Ir3
动作
表 6 L 型智能脱扣器不对称接地(接零)故障保护动作特性
HCY455B智能操控装置

以诚为本以质取胜——HCY455B使用手册合肥川右电力科技有限公司HCY455B型开关柜智能操控装置使用手册感谢你选择我公司研发生产的HCY455B型开关柜智能操控装置,为了方便您安全、正确、高效的使用本装置,请仔细阅读本说明书并在使用时注意以下几点:注意CAUTION:◆该装置必须由专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前,必须隔离输入信号和电源◆始终使用合适的电压检测装置来确定控制器各部位有无电压下述情况会导致装置损坏或装置工作的异常:◆辅助电源电压超出范围◆带电插拔传感器插座◆未按要求连接端子连线◆在做高压试验时,请将传感器插头从仪器上拔下,待测试完毕后正确复原,以免损坏仪器和传感器本手册可向我们公司销售部索要,同时也提供一些相应的测试软件,如果您需要备份纸质用户手册可以向本公司的技术服务部门申请。
(具体公司网址、联系电话等见封底)一、概述我公司生产的操控装置系列开关柜智能操控装置是针对3~35KV户内开关柜设计研制的新一代产品,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
该产品功能强大:有带电显示、温湿度数字显示、自动加热除湿控制,断路器分合闸状态指示;储能、接地开关指示;小车位置指示;一次回路模拟图及分合闸闪烁指示:语音防误提示RS485接口功能等。
二、功能特点1. 智能化程度高:不仅能显示开关分合状态,还可判断指示开关车是处于试验位置与工作位置之间还是处于柜体之外。
2. 增加了语音防误提示功能和加热及负载断线报警功能。
3. 具备温湿度数字显示,同时可监控两处环境的温湿度状况RS485通讯接口使其具备了与变电站其它设备组成实显的微机防误监控系统;人体感应柜内照明功能:人体感应及语音防误提示功能。
4.抗干扰能力强:采用独特的抗干扰技术。
5.高可靠性:采用工业级电子元件。
三、主要技术指标▲电源:AC220V±10% 50Hz DC220V/DC110V▲工作环境:-20℃+60℃控制范围:0℃~99℃▲功耗:10W ;通讯:RS485 波特率9600▲抗电强度:外壳与端子间大于AC2000V▲绝缘性能:外壳与端子间大于100MΩ▲抗干扰:符合GB/T17626.8-1998标准▲抗震性:10~55~10Hz 2g1min四、安装方式1. 仪器的安装方式:嵌入式嵌入式安装, 如图1所示,开孔尺寸220mm*165mm图 1 外形图及安装尺寸图(单位mm)图 22. 传感器的安装方式:▲采用35mm导轨安装或螺丝固定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
ST45-M系列智能控制器说明书
一、用途:ST45-M系列智能控制器是智能框架式断路器配用的核心控制元件,该控制器可以显示设备或电网的工作电流、工作电压(带电压显示型),并根据负载电流的大小分别实现各种保护,使线路和电源设备免受过载、短路、接地等故障的危害。
按约定的保护方式断开控制回路,精度高、可靠性好,还有负载监控、故障报警、故障查询、在线试验、现场编程、密码设定等辅助功能。
二、符合标准本产品符合GB/T 14048.1-2000《低压开关设备和控制设备总则》和GB14048.2-2001《低压开关设备和控制设备低压断路器》,同时符合IEC60947-2《低压开关设备和控制设备第二部分低压断路器》的要求
三、主要功能
■过电流保护功能
△过载长延时保护功能
△短路反时限保护功能
△短路定时限保护功能
△短路瞬时保护功能
△接地电流保护:
三极产品接地电流保护可关断,四极产品接地电流保护与零序电流保护可选择其一。
△零序电流保护
四极产品具有零序电流保护功能,该功能可以选择关断。
△各种保护的优先级如下:
短路瞬时保护→定时限保护→长延时保护→接地保护→零序保护
■负载监控功能:
有方式一和方式二两种监控方式:使用方式一时,当负载电流大于监控设定电流时,一对
触点闭合,用户可使用这对触点切除不重要负荷;如电流继续维持在大于监控电流状态,则又
一对触点闭合,用户使用该触点再切除一部分负荷,达到监控电流的目的。
使用方式二时,当
负载电流大于监控设定电流时,一对触点闭合,用户使用这对触点切除不重要负荷;如电流继
续维持在大于监控电流状态,则又一对触点闭合,用户使用该触点再切除一部分负荷,此后如
经过一段时间延时后,负载电流降到监控电流以下,则另外一对触点将使已切除的负载重新投
入工作,达到电流监控的目的。
■欠压保护功能:如选择带电压显示型控制器,用户可以选择是否使用欠压保护功能,当选择
该功能时,可通过控制器本身实现对电路三相端电压的欠压控制。
欠压脱扣器的设定电压值和
延时时间可以在设定页内由用户自行设定。
这样可以不再使用原框架断路器的电磁式欠压脱扣
器。
但是,使用智能控制器进行欠压保护时,控制器1、2端必须配有工作电源(该电源要来自
主回路以外的电源)。
■通讯功能:H型控制器配有RS485通讯接口,用户可按RS485协议从指定单元中存取数据。
■辅助功能
△故障记忆:可以在故障查询页内查找上一次故障动作时的故障相,并记录故障动作电流与动
作时间。
△电压表、电流表功能:该控制器可以实时显示运行回路的电流值、电压值。
△MCR功能:该控制器具有上电时的短路保护功能。
△电子密码锁定功能:凡与设定有关的参数均有密码保护。
如需要修改参数,必须将密码核对
正确后才能进行修改,以防非专业人员误操作。
△电子铭牌:上电后,该控制器将显示断路器的铭牌数据和参数。
△报警功能:当负载电流大于监控电流或整定电流时报警信号灯亮。
△试验功能:可以在断路器不工作时,试验控制器的机械特性与电气性能。
如在现场编程页内
选择试验脱扣,则用试验页内lt(lt>lr1)电流试验时,控制器脱扣。
如选择试验不脱扣,则用试验电流试验时,控制器不脱扣,但控制器将此故障记忆并显示。
△背光功能:仅M、H型有此功能,当控制器工作电源上电时或有任何按键操作时,背光灯亮。
如无键盘操作,时间超过1min,背光灯自动熄灭,通过上电或触动按键可将背光灯点亮,以便
在黑暗或无光照的环境中阅读页面。
