接地电阻测试仪使用方法
接地电阻测试仪使用方法
接地电阻测试仪使用方法接地电阻测试仪是一种用于测试电气设备接地系统的仪器。
接地电阻测试仪的使用方法通常包括以下几个步骤：第一步，检查测试仪器在开始测试之前，需要检查接地电阻测试仪的电源和连接线是否正常工作，同时还需要确保测试仪器的各项指标符合要求。
如果发现任何异常情况，应及时进行维修或更换。
第二步，选择适当的测试方法接地电阻测试仪可以采用不同的测试方法，如三线法、牵引法和感应法等。
在选择测试方法时，需要根据具体的测试对象和测试要求来确定。
第三步，准备测试环境在进行测试之前，需要确保测试环境符合要求。
首先要检查测试区域是否有足够的安全空间，以及是否有其他可能干扰测试的电气设备。
其次，需要确保被测试设备的接地系统和外部设备没有任何连接。
第四步，连接测试仪器将接地电阻测试仪的测试线分别与被测试设备的接地系统和外部设备连接。
在连接过程中，需要确保连接牢固，以避免测试误差。
第五步，进行测试开始测试之前，需要按照测试仪器的操作说明进行相关设置，如选择测试范围、测试精度等。
然后，将测试仪器的探头放置在被测试设备的接地系统上，并按下测量按钮进行测试。
在测试过程中，需要等待一段时间，以获取稳定的测试数据。
测试结果通常以电阻值的形式显示出来。
根据不同的测试要求，可以选择多次测试取平均值，以提高测试准确性。
第六步，记录和分析测试结果测试完成后，需要记录下测试结果，包括测试时间、测试仪器型号、被测试设备信息和测试数据等。
同时，还需要对测试结果进行分析，以判断接地系统的质量是否合格。
第七步，处理异常情况如果测试结果异常或不合格，需要进一步分析异常原因，并及时采取相应的措施进行修复。
修复完成后，还需要重新进行测试，以确保接地系统的正常运行。
总结：接地电阻测试仪的使用方法包括检查测试仪器、选择适当的测试方法、准备测试环境、连接测试仪器、进行测试、记录和分析测试结果以及处理异常情况等步骤。
通过正确使用接地电阻测试仪，可以确保被测试设备的接地系统质量符合相关要求，保证设备的安全运行。
接地电阻测试仪操作规程范本（三篇）
接地电阻测试仪操作规程范本操作规程：接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器，本操作规程旨在规范接地电阻测试仪的使用流程，保证测试结果的准确性和测试人员的安全。
二、测试前的准备1. 确保测试设备完好无损，仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况；2. 检查测试仪上的电池电量，确保电量充足；3. 检查测试仪的显示屏，确保屏幕完好无损；4. 确定测试仪的测试范围和测试对象，根据需要选择合适的测试电流档位；5. 确保测试环境安全，无明显的电磁干扰或其他外部因素干扰。
三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。
2. 打开测试仪的电源开关，确保仪器正常启动。
3. 设置测试仪的测试电流档位，根据测试对象的特点和要求选择合适的档位。
4. 按下测试仪上的测试按钮，开始进行测试。
等待测试仪显示出稳定的测试结果。
5. 记录测试结果，包括接地电阻的数值和测试时的环境参数等。
6. 对于需要多次测试的情况，可以进行多次测试并取平均值，以提高测试结果的准确性。
7. 测试完毕后，关闭测试仪的电源开关。
四、注意事项1. 在操作过程中要保持仪器的稳定性，不得随意移动或摇晃测试仪。
2. 确保测试仪与待测试设备的接地点良好接触，不得存在松动或不良接触等情况。
3. 在进行测试时，不得有其他电气设备的工作状态与被测设备存在干扰。
4. 严禁在强电场或带电设备附近进行测试，以免造成安全事故。
5. 在测试过程中，如发现异常情况或仪器故障，应立即停止测试并排除故障。
6. 遵守测试仪器的使用说明和维护要求，保证仪器长期有效使用。
五、维护与保养1. 使用完毕后，及时清理测试仪上的灰尘和污渍，保持仪器干净整洁。
2. 定期检查测试仪的电池电量，保证电量充足。
3. 不得私自拆卸或更换测试仪的重要部件，如有需要，应联系专业人员进行维修。
4. 定期进行仪器的校准与检测，保证测试结果的准确性。
5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中，避免日晒、雨淋和摔落。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。

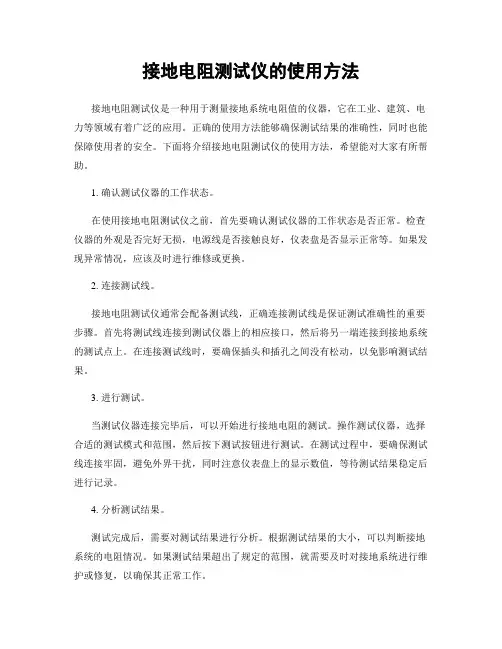

接地电阻测试仪的使用方法
接地电阻测试仪的使用方法接地电阻测试仪是一种用于测量接地系统电阻值的仪器，它在工业、建筑、电力等领域有着广泛的应用。
正确的使用方法能够确保测试结果的准确性，同时也能保障使用者的安全。
下面将介绍接地电阻测试仪的使用方法，希望能对大家有所帮助。
1. 确认测试仪器的工作状态。
在使用接地电阻测试仪之前，首先要确认测试仪器的工作状态是否正常。
检查仪器的外观是否完好无损，电源线是否接触良好，仪表盘是否显示正常等。
如果发现异常情况，应该及时进行维修或更换。
2. 连接测试线。
接地电阻测试仪通常会配备测试线，正确连接测试线是保证测试准确性的重要步骤。
首先将测试线连接到测试仪器上的相应接口，然后将另一端连接到接地系统的测试点上。
在连接测试线时，要确保插头和插孔之间没有松动，以免影响测试结果。
3. 进行测试。
当测试仪器连接完毕后，可以开始进行接地电阻的测试。
操作测试仪器，选择合适的测试模式和范围，然后按下测试按钮进行测试。
在测试过程中，要确保测试线连接牢固，避免外界干扰，同时注意仪表盘上的显示数值，等待测试结果稳定后进行记录。
4. 分析测试结果。
测试完成后，需要对测试结果进行分析。
根据测试结果的大小，可以判断接地系统的电阻情况。
如果测试结果超出了规定的范围，就需要及时对接地系统进行维护或修复，以确保其正常工作。
5. 清理和保养。
在使用接地电阻测试仪之后，要及时清理和保养测试仪器。
清理测试仪器的外部和内部，保持仪器的干净整洁，防止灰尘和杂物进入影响测试准确性。
同时，定期对测试仪器进行维护和保养，延长其使用寿命。
6. 安全注意事项。
在使用接地电阻测试仪时，要注意安全事项。
避免在潮湿或有爆炸危险的环境中使用测试仪器，避免触电和短路等事故的发生。
在测试过程中，要严格按照操作规程进行，确保自身和他人的安全。
总结。
通过以上介绍，我们了解了接地电阻测试仪的使用方法。
正确的使用方法不仅能够确保测试结果的准确性，也能够保障使用者的安全。
接地电阻测试仪的操作
接地电阻测试仪的操作操作接地电阻测试仪通常分为以下几个步骤：第一步：准备工作1.确保测试仪器和测量装置的安全性能良好，如电池充足、外壳完好等。
2.在测量地点附近选择一个能够连接到接地系统的适当位置，确保良好的电气导通。
3.根据测试仪的规格要求选择合适的电源供应，如电池、交流电源等。
第二步：连接测量点1.将测试仪与地面相连接，通常使用测试仪上带有接地钳子的接地线，确保与地面的导通良好。
2.确保测试仪和地面接地之间的连接线缆没有损坏或腐蚀，并且连接牢固可靠。
第三步：设置测试参数1.打开测试仪器，并根据需要设置相关测试参数，如电压、频率等。
2.如果测试仪器有自动设定功能，可以选择自动设置参数。
第四步：开始测试1.将测试仪器的探头与地面接触点连接，确保导通良好。
2.点击“开始测试”按钮或触发测量指令，测试仪器将会开始工作，并显示测试结果。
第五步：记录和分析测试结果1.观察测试仪器的显示屏或指示灯，确认测试结果是否正常。
2.通过测试仪器的数据记录功能，将测试结果记录下来，可以方便后续分析和比对。
3.如果测试仪器支持数据传输功能，可以将测试结果导出到电脑或其他外部设备中进行进一步分析。
第六步：测试完毕和设备维护1.测试结束后，关闭测试仪器，并断开与地面接触点的连接。
2.清理和维护测试仪器，确保其长时间保持良好的工作状态。
总结：操作接地电阻测试仪需要对步骤进行严格的遵守，以确保正确的测量结果和安全操作。
在操作过程中，注意安全、稳固的连接和正确的测试参数设置十分重要。
此外，记录和分析测试结果，以及对测试仪器进行维护，对于提高测试工作的质量和效率都非常关键。

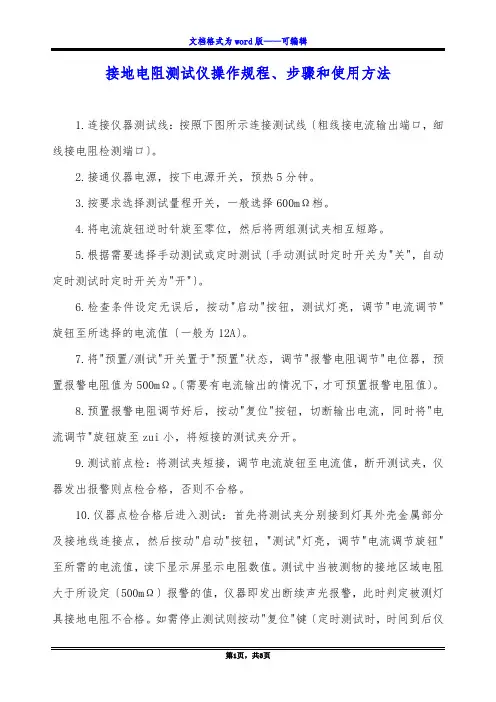

接地电阻测试仪操作规程、步骤和使用方法
接地电阻测试仪操作规程、步骤和使用方法1.连接仪器测试线：按照下图所示连接测试线〔粗线接电流输出端口，细线接电阻检测端口〕。
2.接通仪器电源，按下电源开关，预热5分钟。
3.按要求选择测试量程开关，一般选择600mΩ档。
4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。
5.根据需要选择手动测试或定时测试〔手动测试时定时开关为"关"，自动定时测试时定时开关为"开"〕。
6.检查条件设定无误后，按动"启动"按钮，测试灯亮，调节"电流调节"旋钮至所选择的电流值〔一般为12A〕。
7.将"预置/测试"开关置于"预置"状态，调节"报警电阻调节"电位器，预置报警电阻值为500mΩ。
〔需要有电流输出的情况下，才可预置报警电阻值〕。
8.预置报警电阻调节好后，按动"复位"按钮，切断输出电流，同时将"电流调节"旋钮旋至zui小，将短接的测试夹分开。
9.测试前点检：将测试夹短接，调节电流旋钮至电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。
10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动"启动"按钮，"测试"灯亮，调节"电流调节旋钮"至所需的电流值，读下显示屏显示电阻数值。
测试中当被测物的接地区域电阻大于所设定〔500mΩ〕报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。
如需停止测试则按动"复位"键〔定时测试时，时间到后仪器自动切断电源〕，"测试"指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。
11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。
接地电阻测试仪操作方法及维护保养事项
接地电阻测试仪操作方法及维护保养事项接地电阻测试仪操作方法1、接地电阻测量①将被测接地E（C2、P2）和电位探针P1及电流探针C1依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
②用导线将端子E（C2、P2）、P1、C1与探针所在位置对应连接。
③开启电源开关“ON”，选择合适档位轻按一下键，该档指示灯亮，表头LCD显示的数值即为被测得的接地电阻值。
2、土壤电阻率测量测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm,用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若测出阻值为R，则土壤电阻率按下式计算：ρ=2лRL。
ρ-土壤电阻率（Ω·）、L-探针与探针之间仪的读数（Ω）。
用此法则得的土壤电阻率可以近似的距离(cm)、R-地阻认为是被埋入之间区域的平均土壤电阻率。
3、导体电阻测量4、地电压测量测量接地，拔掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表示数值即为E、P1间的沟通地电压值。
5、测量完毕按一下电源“OFF”键，仪表关机。
维护保养事项1、测量爱护接地电阻时，肯定要断开电气设备与电源连接点。
在测量小于1Ω的接地电阻时，应分别用导线连在接地体上，C2在外侧P2在内侧。
2、测量接地电阻时需反复在不同的方向测量3-4次，取其平均值。
3、测量大型接地网接地电阻时，不能按一般接线方式测量，可参照电流表、电压表测量法中的规定选定埋插点。
4、若测试回路不通或超量程时，表头显示“1”，说明溢出，应检查测试回路是否连接好或是否超量程。
5、本表当电池电压低于7.2V时，表头显示欠压符号“←”，表示电池电压不足，此时应插上电源线由沟通供电或打开仪器后盖板更换干电池。
6、假如使用可充电池时，可直接插上电源线利用本机充电，充电时间一般不低于8小时。
7、存放保管本表石时，应留意环境温度和湿度，应放在干燥通风的地方为宜，避开受潮，应防止酸碱及腐蚀气体，不得雨淋，暴晒，跌落。
接地电阻测试仪操作规程
接地电阻测试仪操作规程
一、使用方法：
1.接通仪表电源，将电源开关由"关"置成"开"，预热5～10分钟；
2．将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；
3．按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；
4．需做另一台样品试验时，按步骤2～3重复进行；
二、注意事项：
1.不要在放有易燃易爆品的地方使用仪表；
2．打开电源前确保仪表已可靠接地；
3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；
4．证测试夹弹性良好，否则会引起测量误差；
5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；
6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数； 7．作前必须看懂使用说明书，有不明之处要咨询技术人员；
8．表出现故障，请咨询技术人员，不得随意打开机箱；
9．每次开机必须预热10分钟，否则不能保证其准确度。
接地电阻测试仪使用方法
接地电阻测试仪使用方法1.准备工作在使用接地电阻测试仪之前，需要做好以下准备工作：-确保测试仪的电源充足，并连接正确的电源电压。
-检查测试仪的各个部件是否完好，并清理测试仪的接地电极。
-检查测试仪的测试线缆是否完好，并确保连接正确。
2.连接测试仪将测试仪的测试线缆逐一连接至接地系统的相关位置。
接地系统通常包括接地杆、接地网、接地扁铜等，测试仪需要连接至这些接地系统的各个部位进行测试。
3.设置测试参数在接地电阻测试仪上设置测试参数，通常包括测试电流、测试范围和测试时间等。
根据实际情况选择合适的参数，并确保测试参数的设置正确。
4.进行测试将测试电流通过接地系统，并根据设置的测试时间进行测试。
测试过程中，接地电阻测试仪会测量通过接地系统的电流和电压，并计算得出接地电阻的数值。
5.记录测试结果测试完成后，将测试结果记录下来，并与相关标准进行对比。
根据相关标准的要求，判断接地系统的质量是否符合要求。
如果接地电阻超出了标准范围，需要进行相应的维修或改进工作。
6.维护保养使用接地电阻测试仪后，需要对测试仪进行适当的维护保养，以确保测试仪的正常运行。
维护保养包括清洁测试仪的外部壳体、检查测试线缆和接地电极的连接是否正常等。
以上就是接地电阻测试仪的使用方法。
接地电阻测试仪是一种简便实用的测量设备，在建筑、电力、通讯等领域都有广泛的应用。
通过合理使用和正确操作接地电阻测试仪，可以确保接地系统的质量和安全性。
同时，在使用过程中需要遵守相关安全规范，以保护自身和设备的安全。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。
正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。
一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。
（2）接线准备：将仪器红黑测量笔与接线柱连接。
（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。
（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。
2.开机检查：（1）启动仪器：将电源开关拨到ON位置。
（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。
（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。
3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。
（2）选择仪器的自动测量模式或者手动测量模式。
4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。
（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。
（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。
5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。
（2）根据仪器说明书中给出的操作步骤进行校准。
二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。
如有高压设备，需关闭并确保降压完全。
（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。
2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。
（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。
3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。
接地电阻测试仪的使用
接地电阻测试仪的使用接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器。
接地电阻是指电气设备或系统与地之间的电阻，它是确保电气设备和系统正常工作的重要参数之一、接地电阻测试仪的使用方法相对简单，但在操作过程中需要注意一些事项。
本文将介绍接地电阻测试仪的使用步骤和注意事项。
一、使用步骤1.准备工作首先要确定接地电阻测试仪的型号和功能，根据需要选择合适的测试范围和测试参数。
然后，将测试仪与电源连接，并检查测试仪的电源是否正常。
2.连接测量线3.测试接地电阻打开接地电阻测试仪的电源开关，并设置测试仪的测试参数和通道。
通常，接地电阻测试仪有两种测试方法：四线法和三线法。
四线法测试更精确，但需要使用四根测试线；三线法测试相对简单，但会受到线路电阻的影响。
4.读取测试结果5.分析和记录测试结果测试完成后，根据测试结果对设备或系统的接地电阻进行分析。
如果测试结果超过规定的标准范围，说明设备或系统的接地电阻存在问题，需要进行维修或改进。
二、注意事项1.注意安全在进行接地电阻测试时，必须注意安全，确保测试仪器与电源或接地线相连。
避免触摸带电部位，以免发生触电事故。
2.测试环境3.测试条件测试仪器的使用条件应符合要求，测试仪器在正常工作范围内工作，温度、湿度等条件符合常规要求。
4.测试频率5.测量精度总结：接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器，其使用方法相对简单。
在使用过程中，需要注意安全、测试环境、测试条件、测试频率和测量精度等方面的问题。
只有合理正确地使用接地电阻测试仪，才能保证测试结果的准确性，并及时发现和处理设备或系统的接地问题。
接地电阻测试仪的使用方法
接地电阻测试仪的使用方法接地电阻测试仪是用于测量接地系统的接地电阻值的一种仪器，它在工业生产和电气设备维护中起着非常重要的作用。
正确的使用方法不仅可以确保测试结果的准确性，还可以保障操作人员的安全。
接下来，我们将详细介绍接地电阻测试仪的使用方法。
首先，使用接地电阻测试仪之前，需要确保仪器本身处于正常工作状态。
检查仪器的外观是否完好，电源是否连接正常，以及测试线是否有破损等情况。
确保仪器没有损坏，电源正常，测试线通畅。
接着，将测试线连接到接地电极和测试仪上。
接地电极要选择在接地系统中位置合适的地方，确保能够有效地测量接地电阻值。
连接测试线时，要确保连接牢固，避免因连接不良导致测试结果不准确。
在连接好测试线之后，打开接地电阻测试仪的电源开关，进入测试准备状态。
根据仪器的操作说明，设置合适的测试参数，如测试范围、测量方式等。
在设置参数时，要根据实际情况进行调整，确保测试结果的准确性。
接下来，按下测试按钮，开始进行接地电阻测试。
在测试过程中，要注意观察仪器的显示情况，确保测试过程正常进行。
测试完成后，记录测试结果，并对结果进行分析。
如果测试结果超出了设定的范围，需要及时进行排查和处理，确保接地系统的正常运行。
最后，在使用完接地电阻测试仪之后，要及时进行清洁和保养工作。
清洁仪器的外部和内部，确保仪器的各个部件都处于良好的状态。
同时，定期对接地电阻测试仪进行校准，确保测试结果的准确性。
总之，正确的使用方法是保证接地电阻测试仪测试准确性和安全性的关键。
只有严格按照操作规程进行操作，才能得到可靠的测试结果，保障设备和人员的安全。
希望以上介绍对您有所帮助，谢谢阅读！。
接地电阻测试仪的使用及其注意事项
接地电阻测试仪的使用及其注意事项一、测试方法：1、将仪表放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
（接地电阻测试仪'>接地电阻测试仪）二、注意事项：电工之家1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）10、当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润。
接地电阻测试仪使用说明
接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。
c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。
2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。
b.确保线缆连接牢固，避免松脱。
c.测量前，请确保测试仪的开关处于关闭状态。
3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。
b.打开测试仪的电源开关，并确保测试仪正常启动。
c.等待数秒钟，直到测试仪显示稳定的数值。
d.记录测试仪显示的数值，并与接地系统标准值进行比较。
4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。
b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。
c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。
5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。
b.避免测试时使用太长的线缆，以免影响测试结果。
c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。
d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。
通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。
在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。
如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。
接地电阻测试仪的使用方法
（1）使用接地电阻测试仪准备工作1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。
2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。
3）将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。
（2）使用接地电阻测试仪测量步骤1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如下图所示。
接地电阻测试使用图解：a）实际操作b）等效原理2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：（三端钮的测量仪）或与C2、”①用最短的专用导线将接地体与接地测量仪的接线端“E1”短接后的公共端（四端钮的测量仪）相连。
②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。
3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。
5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r ／min以上，同时调整“测量标度盘”，使指针指向中心线。
6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7）计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。
1.定义地电流：在大地或在接地极中流过的电流。
接地导体：指构成地的导体，该导体将设备、电气器件、布线系统、或其他导体（通常指中性线）与接地极连接。
地阻测试仪使用方法
地阻测试仪的使用与操作
1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m
1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图2
1.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤
2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
五、注意事项
1、禁止在有雷电或被测物带电时进行测量。
2、仪表携带、使用时须小心轻放，避免剧烈震动。
3、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。
取几次测得的平均值作为接地体的接地电阻。
接地电阻测试仪操作使用步骤 接地电阻测试仪如何操作
接地电阻测试仪操作使用步骤接地电阻测试仪如何操作接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，接受先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，接受先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。
适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值。
那么。
接地电阻测试仪操作使用步骤如何呢？以下为大家总结了以下几点：1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插入深度为400mm。
2）将接地电阻测量仪平放于接地体相近，并进行接线，接线方法如下：①用短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。
②用长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。
3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调整“零位调整器”使测量仪指针指向中心线。
4）将“倍率标度”（或称粗调旋钮）置于大倍数，并渐渐地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。
5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。
6）若“测量标度盘”的读数过小（小于1）不易读精按时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出精准读数。
7）计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地电阻测试仪使用方法：
当发生某种异常情况时,如果没有接地线,就会因漏电及电压过大超成产品损坏,
危急人身安全,为防止此类问题的发生,保证安全，就需要接地线.将电气产品金属外
壳连接到地面的金属棒,可起到放电作用.为了防止危险,确保安全,应进行接地施工,
并进行接地电阻的检测.
接地电阻的测量是向地面插入两根接地棒,在接地棒E及C之间,加入交流电压,产
生电流I,通过E-C之间产生的电压即可检测接地电阻.电流I和电压V的关系如下所示,
由此可算出接地电阻值.但是上述方法算出的接地电阻值R值中.不仅有接地电极E的
接地电阻,还有接地电极C的接地电阻,因此需要在E-C的接地电级间建立第三根接地
电极,从E-P之间的电压Vp和电流I,可以算出接地电极E的接地电阻RE的值.
*接地电极P也存在电阻区域,但提供电源的交流定电流阻抗比较高,对检测没有影响.
接地棒的配置方法
3电极法
E(接地线)和辅助接地棒P,C之间间隔大约5-10M,应该在一条直线上.
*当有障碍不能设在一条直线上时,E-P和E-C之间可采用合适的角度,一般为30度以内.
2电极法
已经知道接地电阻E点(接地线)在附近时,可用来检测未知的接地电阻.接地电阻表的E端子和E点之间用电线连接,P和C端子作为1端子,在E-P.C之间可以检测出电阻值.
*显示值含有以知E点电阻值.应计算出真有效值.必须减去E点的接地电阻值.
*砂,沙粒,冻结的土壤,需要露出土表面;
*混凝土,需要使用辅助网.辅助网上应充分洒水,使之与大地尽量多接触以便于准确检测.
*沥青,不能检测.。
