(完整版)各种接口针脚定义大全,推荐文档
(完整版)USB接口针脚定义

USB接口针脚定义,插口针脚识别我曾经很早以前就在电子市场找USB手机充电器,但是都一个毛病,就是我把手机插到USB 充电器上没有反映,我怀疑是电压不够造成的,这两天看着自己的充电器一大堆(缘于丢了一堆NOKIA手机)所以想找一个自己玩玩。
好了说说怎么做的吧首先准备一下工具先。
很简单,一个废弃的NOKIA手机充电器,能不能充电无所谓了,关键是要前面的接头。
然后是usb头,可以找一个废弃的USB鼠标,USB延长线,坏USB 的电风扇,USB的HUB。
等等等等,只要一个USB头就可以,注意,一个就行了啊,不用准备那么多,然后黑胶布,绝缘的,电工用的防水胶布也可以,然后万用表一个。
先用万用表看看充电器的输出电压,NOKIA是普通的环形的接头,中间的芯是正+ ,环是负- ,理论上电压应该是按照NOKIA充电器上写的,3.7v,但是实际测量缺是10.3V,不知道为什么,姑且不管那么多,然后剪断,喀嚓。
NOKIA充电器里面只有两根线,一根黑色,一根白色,黑色的是外环,白色的是芯,也就是说白色是正极,黑色是负极,哦可,充电器先扔一边。
现在看USB延长线,先不用量,直接喀嚓,然后里面是四根线,红黑,然后两个其他的线,红是正极,黑是负极,我测了一下,电脑输出的应该是5V,但是实际测量是4.7V左右,还行吧,凑活用吧。
剩下的就很简单了,充电器的白色跟USB的红色接上,黑色跟黑色接上就OK了,测量一下,NOKIA充电器的与手机连接的一头,恩,果然是4.7V的输出。
据说电脑输出的电流比较小,有些新款的NOKIA手机,可能导致充不上电,老式的肯定没问题。
USB接口通常只有4根线,两根电源线和两根数据信号线,故信号是串行传输的。
USB接口也称为串行口,usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要。
USB接口的输出电压和电流是:+5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
各种接口针脚定义大全

3.5mm插头最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。
最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。
USB接口USB是一种常用的pc接口,他只有4根线,两根电源两根信号,故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480M bps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是: +5V 500mA实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉u s b设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-USB接口定义图USB接口定义颜色一般的排列方式是:红白绿黑从左到右定义:红色-USB电源:标有-VCC、Power、5V、5VSB字样白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT-绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+黑色-地线: GND、GroundUSB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建US B数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了,因为USB接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等等,所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用U SB做为接口模式,U SB接口定义也很简单:1 +5V2 DATA-数据-3 DATA+数据+4 GND 地串口主板一般都集成两个串口,可Windo ws却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8),虽然其I/O地址不相同,但是总共只占据两个IR Q(1、3、5、7共享IRQ4,2、4、6、8共享IRQ3),平常我们常用的是COM1~COM4这四个端口。

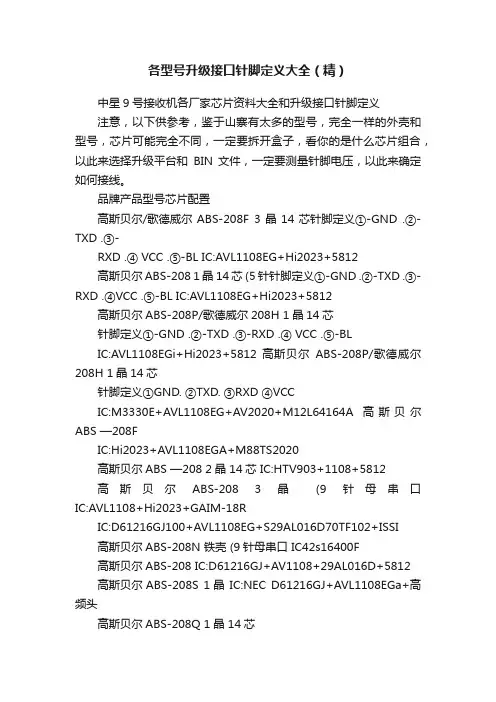

各型号升级接口针脚定义大全(精)

各型号升级接口针脚定义大全(精)中星9号接收机各厂家芯片资料大全和升级接口针脚定义注意,以下供参考,鉴于山寨有太多的型号,完全一样的外壳和型号,芯片可能完全不同,一定要拆开盒子,看你的是什么芯片组合,以此来选择升级平台和BIN 文件,一定要测量针脚电压,以此来确定如何接线。
品牌产品型号芯片配置高斯贝尔/歌德威尔ABS-208F 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BL IC:AVL1108EG+Hi2023+5812高斯贝尔ABS-208 1晶 14芯 (5针针脚定义①-GND .②-TXD .③-RXD .④VCC .⑤-BL IC:AVL1108EG+Hi2023+5812高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BLIC:AVL1108EGi+Hi2023+5812 高斯贝尔ABS-208P/歌德威尔208H 1晶14芯针脚定义①GND. ②TXD. ③RXD ④VCCIC:M3330E+AVL1108EG+AV2020+M12L64164A 高斯贝尔ABS —208FIC:Hi2023+AVL1108EGA+M88TS2020高斯贝尔ABS —208 2晶 14芯 IC:HTV903+1108+5812高斯贝尔ABS-208 3晶(9针母串口IC:AVL1108+Hi2023+GAIM-18RIC:D61216GJ100+AVL1108EG+S29AL016D70TF102+ISSI高斯贝尔ABS-208N 铁壳 (9针母串口 IC42s16400F高斯贝尔ABS-208 IC:D61216GJ+AV1108+29AL016D+5812高斯贝尔ABS-208S 1晶IC:NEC D61216GJ+AVL1108EGa+高频头高斯贝尔ABS-208Q 1晶 14芯IC:AVL1108EGA+M3330E+M12L64164A+AV2020海尔2晶10芯IC:HI2023E+1108+5812海尔高清OST-666 2晶6芯IC:M88VS2000+241674K.1+M88TS2020海尔高清OST-666 3晶12芯IC:High032E+His121+M88TS2020海尔3晶10芯(9针接口IC:HI2023E+1108+5812+ESMTM12L64164A-GNR1T80AB 海尔高清OST-666 2晶6芯 IC:Hi2023E+3160+TS2020欧视达ABS-209B 3晶10芯 IC:GX3001+GX1121+LW37欧视达ABS-209B 3晶11芯 IC:GX3001+5037+8211欧视达ABS-309B 3晶11芯 IC:GX3001+GX1121+MGCE5037 欧视达AS-900S 1晶11芯 IC:GX6121+25L80+LW37城市之宝BEX868 Y32S-93AT 2晶10芯IC:HTV903F+AVL1108+TS2020通达Y35S-8BAT/Y35S-8CAT 2晶10芯IC:HTV903+AVL1108+5812通达Y30S-01BT 2晶12芯 IC:HTV903+AVL1108+2020皇朝HSR-268 10芯 IC:Hi2023+AVL1108+5812小霸王TDX-668E ABS-S1 1晶6芯IC:Hi2023+Hi3102+FT8211+HT1117天地星小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810天地星小霸王TDX-668A (9针接口 IC:HI2023+1108+夏普头天地星小霸王TDX-668B 2晶振IC:HTV903+AVL1108EGA+RDA5812+25L8005 天地星小霸王(三星数码王TDX-668B 单晶6芯 .针脚定义①-TXD ②-RXD ③ VCC ④-GND ⑤-BLIC:Hi2023E+RDA5812+AVL1108E+MXT8211a+25L8005天地星(原大盒中星九号)3晶 IC:Hi2023+1108+5037天地星TDX-668B 2晶10芯 IC:Hi2023+AVL1108+5812天地星小霸王TDX-668C 2晶 6芯IC:HTV903+AVL1108EGA+RDK5812+25F80小霸王TDX-328B 1晶10芯 IC:ALi M3328F+5810小霸王TDX-668B 6芯 IC:Hi2023+RDA5812+AVL1108E小霸王TDX-668B 2晶 6芯 IC:HTV903+1108+5812小霸王TDX-668E 1晶 6芯 IC:Hi2023EC+Hi3121+5812小霸王TDX-668E 2晶 6芯 IC:HTV903+1108+5812小霰王XC-B298 1晶 12芯 IC:HTV903-RDA5812-AVL1108小霸王ABS-1388 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3121+AV2020 小霸王ABS-1688 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812 小霸王GF902 IC:AVL1118a+AV2020+EN25F80索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812索尼高清ABS-S 258 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi3102E+Hi2023EC+AV2020 太阳红TYH-279ABS/289ABS/299ABS 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3121+AV2020 松下科技星TDX-668B1/松下科技星-668E IC:Hi3102E+Hi2023EC+5812松下科技星TDX-668B 2晶6芯IC:HTV903FH42+AVL1108EGA+RGK5812 松下科技星668B 2晶6芯 Hi2023(E0908+EVl1108EG2+5812松下科技星-668C 2晶 6芯针脚定义①-RX .②-TX .③-GND .④ VCC. ⑤-BLIC:AVL1108EG+HTV903F+5812松下科技星668E 2晶6芯 IC:HV903+AVL1108E+5812松下科技星/海尔数码/海信数码单双晶6芯IC:Hi2023E+Hi3102(Hi3121+5812 松下科技星TDX-668B 2晶 6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BLIC:Hi2023+AVL1108+5812+25L8005 松下高清 SX168 3晶 6芯IC:HTV903F+AVL1108+AV2020松下数码王P-269A 2晶 6芯 IC:Hi2023E+Hi3122+AV2020松下高清OST168 2晶10芯 IC:Hi2023E+Hi3121+AV2020松下科技PS-228 11芯 IC:Hi2023+Hi3122+5812松下科技PS-228 2晶6芯IC:M88VS2000+M88TS2020+ES261474K松下科技PS-228 1晶12芯N88VS2000+ES261344K+M88TS2020高频头+T25P80+S163816STS 松下科技PS-228 2晶IC:HTV903+1108+2020 松下科技PS-228 2晶10芯IC:GX3001+GX1211+5812松下数码王OST-266 10芯 (4针针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023E+Hi3106+2020松下数码王OST-266 2晶6芯IC:M88VS2000+M88TS2020+261414k+25F80 松下数码王OST-266 2晶 6芯 IC:Hi2023E+Hi3102E+ M88TS2020+MXT8211 松下高清OST-466 2晶10芯IC:Hi2023e+Hi3121+MBBTS2020+MBDA80CG 松下科技星3晶6芯 IC:Hi2023+AVL1108+WGCE5037松下科技星. 海尔数码. 海信数码单双晶+6芯IC:Hi2023E+Hi3102(3121+5812 中星科技单晶14芯IC:Hi2023E+1108+5812+25L8单晶14芯中星科技ZG-N02 12芯 IC:GX3001+AV2020中星科技 2晶 10芯针脚定义①-GND ②-RXD ③-TXD ④ VCCIC:Hi2023EC+Hi3102E+5812+M12L64164A 中兴科技ABS-S323 2晶 10芯IC:Hi2023EC+HI3102E+5812+M12L64164A村村通ABS-S323- 2晶10芯针脚定义①-GND ②-RXD ③-TXD ④ VCC IC:Hi2023EC+Hi3122E+5812村村通 2晶6芯 IC:HN4+0001+5812村村通ZL5188 1晶13芯 IC:HTV903+1108+SHARP高频头村村通ZL-5188A 2晶11芯 IC:HTV903+AVL1108+RDK5812 村村通ZL-5188B 2晶13芯 IC:HTV903+AVL1108+RDK5812 村村通ZL-5188B 2晶10芯 IC:HTV903+AVL1108EGA+5812 村村通ZL5188B 1晶13芯 IC:HTV903+AV1108+SHARP6306 村村通ZJ-11 IC:HTV903+1108+夏普头S7ZH6306村村通wx-666 3晶10芯 IC:GX3001+GX1121+RDK5812村村通ZL-6188 2晶10芯 IC:HTV903+AVL1108EGA+5812村村通ZL-6188C 10芯 IC:GX3001+GX1121+RDK5812村村通DTH(铁壳 3晶12芯 IC:AVL1108EG+HTV903F+AV2020 村村通001 3晶10芯 IC:GX3001+GX1121+RDK5812村村通ABS-S GD-1008 3晶10芯IC:Hi2023E+AVL1108E+ZL10037+F16-100HIP村村通ABS-S888A IC:Hi2023EC+Hi3121+ET8211+RDA5812+25X80视美人ABS-S PS-1288 2晶10芯IC:Hi3102E+Hi2023EC+AV2020视美人PS-1288 ICM88VS2000+ES256454K+M88TS2020视美人 2晶10芯 IC:Hi2023+3106+AV2020太平鸟HJ321 3晶10芯针脚定义①-GND .②-RXD .③-TXD .④ VCCIC:GX3001+GX1121+TS2020 太平鸟HJ321 3晶11芯IC:GX3001+GX1121+5812焦点yj5888 2晶10芯 IC:HTV903+AVL1108+RDA5812幸运之星YJ5988 2晶10芯IC:HTV903F+AVL1108EGa+AV2020克莱尔HT701 1晶10芯IC:AVL1108EG+HTV903F+M88TS2000中电电子J-6288 ABS-S 3晶12芯 IC:GX3001+GX1121+5812 小福星 3晶 11芯针脚定义①-GND .②-(空.③-RXD .④-TXDIC:GX3001+GX1121+5812 东仕DIS-2000K 单晶10芯IC:HTV903F+AVL1108E+AV2020Souy Ericsson英文机 2晶10芯 IC:GX3001+GX1121+AV2020 歌德威尔ABS-208H/高斯贝尔208P 3晶14芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:M3330E+AVL1108EG+AV2020+M12L64164吉祥ABS-208CIC:Hi2023+AVL1108EGa+GST GAIM-18R ABS-STUNER吉祥ABS-2009B 3晶 14芯 IC:GX3001+GX1121+RDK5812吉祥ABS-2009大铁壳 2晶 IC:GX3001+GX1121+夏普高频头ABS-2009 2晶 12芯 IC:HTV903+1108+GAIM-18R歌德威尔ABS-208 3晶 6芯 IC:D61216GJ+1108+5812歌德威尔ABS-208 3晶 14芯 (9针接口 IC:M3330+1108+5812 ABS-S LX-3688A 1晶12芯 IC:GX3001+GX1121+5812现代 V4、V5 3晶9芯IC:GX3001+GX1121+5812+EN25D80+HY57V641620ETP-6 集信科技 V6铁壳(海尔机芯 3晶9芯针脚定义① VCC .②-TXD .③-RXD .④-GND IC:1108EG(Hi3121+Hi2023+5812. 集信科技V4.V6(铁壳2晶9芯( B型针脚定义① VCC .②-RXD .③-TXD .④-GNDIC:0001(GX3001+HN4F74+5812 集信科技 V4 .V6(铁壳 2晶 10芯针脚定义① VCC. ②-RXD . ③-TXD . ④-GNDIC:00001(GX3001+HN4LSW+S6416AHTA+5812集信科技V4.V6(铁壳IC:HN4LSW+S6416AHTA-6BZH+EN25F80-1000CP+5812 集信科技 V4.V6(铁壳IC:0002P1M43700ta06+5812+EN25F80+TM8211+POL4558 集信科技 V4.V5 1晶10芯 (A型针脚定义① VCC .②-RXD .③-TXD .④-GNDIC:0002(GX6121+5812+M12L64164A 艾雷特 2晶10芯IC:M88VS2000+ES256454K+M88TS2020艾雷特V5 IC:HN4F910931M2EE+0001G1K729-1TA060932+5812艾雷特ALT5812 IC:GX3001+GX1121+5812艾雷特ALT600A 2晶 11芯 IC:M3330E+AVL108的+夏普高频头艾雷特ALT600A/吉祥ABS-2009 2晶 IC:GX3001+GX1121-ES29L160FB+SHARP高频头艾雷特ALT600GIC:HTV903+AVL1108+25L160+ST2020(Y32S-8BAT 081113 艾雷特ALT6812 1晶 10芯 IC:GX6121+RDA5812+ZB-1A艾雷特ALT6815 1晶 10芯 IC:GX6121-RDA5812-2B-1A艾雷特ALT7815 3晶 10芯 IC:GX3001+1121+TS2020艾雷特 1000 黑珍珠 V4.V5 1晶 10芯IC:0002(GX6121+EEPLDA+5812+M12L64164A 艾雷特alt 7812 3晶10芯IC:GX3001+GX1121+5812艾雷特ALT7812 3晶11芯针脚定义① VCC .②-RXD .③-TXD .④-GND IC:GX3001+GX1121+5812艾雷特ALT600c 2晶10芯 IC:GX3001+GX1121+5812艾雷特ALT600c 2晶11芯 IC:GX3001+GX1121+5812艾雷特ALT600c 1晶11芯 IC:CH216H+AVL1108+C6XS-8CA 深圳亿通DVB-V5 10芯IC:HN4N46+EN25F80+G1N540-1TA06+IS42S16400-7T+5812 亿通电子WS-3688ZL 1晶10芯IC:Hi2023EC+Hi3102E+AV2020中大WS-3688ZJ (铁壳 1晶 10芯针脚定义①-GND .②-RXD .③-TXD .④ VCC IC:Hi2023EC+Hi3102E+AV2020 中大WS-3688ZJ (铁壳 2晶 10芯IC:Hi2023+AVL1108EG+夏普高频头皇视HSR-208A 2晶10芯 IC:Hi2023E+AVL1108EG+AV2020 皇视HSR-208B 2晶10芯 IC:Hi2023+1108+2020皇视HSR-208B 单晶10芯 IC:3330+1108+2020皇视HSR-208B 单晶10芯针脚定义①-GND ②-TXD ③-RXD ④-VCC IC:Hi2023EC+Hi3102+AV2020 皇视HSR-2090 2晶11芯IC:Hi2023+1108EGa+夏普头++EN29LV160皇视HSR-210A 单晶6芯 IC:Hi2023ec+Hi3122e+AV2020皇视HSR-260A 铁盒 2晶10芯 IC:Hi+1108+SHARP夏普头皇视HRS-268 3晶10芯 IC:Hi2023EC+Hi3102E+AV2020皇视HRS-268 2晶10芯 IC:Hi2023EC+Hi3121+5812皇视HSR-268 单晶10线 IC:HTV903+AVL1108+5812皇视HSR-268 单晶10线 IC:Hi2023+Hi3121+AV2020皇视HRS-268 3晶10芯 IC:Hi2023EC+AVL1108+5812皇视HSR-260B 3晶10芯 IC:Hi2023+1108+2020皇视HSR-260B/索尼高清258 1晶10芯IC:2023E+3121+AV2020皇视HSR-260B 3晶10芯 IC:HI2023+1108+5812皇朝HSR-268 10芯 IC:Hi2023+AVL1108+5812凯恩斯KES-2066S 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi3122E+Hi2023ECE+N25F80 凯恩斯KES-2077Z 1晶 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+3122E+5812 凯恩斯2077ABS 2晶10芯IC:M3330+AVL1108+5812凯恩斯2077ABS 2晶 10芯 IC:Hi2023+1108E+5812+25L800 凯恩斯KES-2088S 2晶6芯 IC:Hi2023EC+HI3102E+RDA5812 凯恩斯KES-2088S 2晶 10芯 IC:Hi2023EC+HI3102E+RDA5812 凯恩斯KES-2088S 2晶 6芯针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+HI3122E+RDA5812 凯恩斯KES-2088Z (5针.针脚定义①-TXD .②-RXD .③ VCC .④-GND .⑤-BLIC:Hi2023EC+HI3102E+RDA5812 凯恩斯KES-2099S 2晶 6芯IC:Hi2023EC+Hi3102E+5812+25L80凯恩斯KES-2188T 3晶 10芯 IC:Hi2023+1108+5812凯恩斯KES-2188T 3晶 12芯 IC:Hi2023+1108E+5037凯恩斯KES-2288S 3晶10芯IC:M3330E+AVL1108+RDA5812+M12L64164A 凯恩斯KES-2688b 2晶 10芯 IC:Hi2023e+1108e+5812凯恩斯KES-2688S 2晶 10芯 IC:Hi2023e+1108e+5812凯恩斯KES-2788S 3晶 10芯 IC:Hi2023E+AVL1108EGa+5812 凯恩斯KES-2788S 2晶 6芯 IC:Hi2023EC+Hi3122E+5812凯恩斯KES-5188 11芯 IC:HTV903+AVL1108EGA+AV2020凯恩斯KES-5188A 铁盒 2晶 10芯IC:HTV903F+AVL1108+RDK5812+F80+PT8211 凯恩斯KES-5188B 2晶 13芯IC:HTV903+RDA5812+AVL1108+8211+F80 美路 3晶 13芯 IC:Hi2023E+1108+2119美路 2晶 12芯 IC:GX3003+GX1121+5812美路MR-1809 IC:Hi2023E+AVL1108E+高频头MAX2119C美路MR-5598铁壳 3晶 12芯 IC:GX3003+GX1121+5812美路MR-5598 3晶 12芯针脚定义① VCC. ②-RXD .③-TXD .④-GNDIC:Hi2023E+1108+2119C美路-5798 IC:Hi2023E+1108+2119C美路-5598 IC:Hi2023+1108+GAIM-18R+29lv160ZY 5518A 2晶 10芯 IC:Hi2023E+3102E+5812万利达ZY-5518A 1晶 6芯 ((5针 IC:Hi2023E+Hi3102E+5812 万利达ZY-5518A 2晶10芯 IC:CX3001+GX1121+5812万利达ZY-5518A 3晶10芯 (9针接口 IC:Hi2023+1108+5812 长虹新一代 3晶10芯 IC:HI2023E+1108E+FL016ALF长虹新一代,海尔数码、海信数码单双晶体6芯IC:HI2023E+3102(3121+5812 长虹数码CH930 3晶12芯IC:HTV903F+1108+AV2020+M80长虹精品TC-6688ABS 2晶10芯IC:HTV903+AVL1108EG+5812长虹精工YJ5978 1晶10芯 IC:HTV903F+1108EGa+2000+F80-100+8211长虹KES-2099S 2晶5芯 IC:Hi2023+Hi3102E+5812长虹KES 2晶 6芯 IC:Hi2023+Hi3102+5812长虹CH920 3晶6芯 IC:HTV903F+1108EGa+AV2020+25L80 航天天信WTD198J 2晶12芯 (9针接口IC:GX3001+GX1121+5812+ES29LV160FB-70TG 航天珠江WTD-198J 2晶12芯IC:GX3001+GX1121+5812航天珠江 ABS-209B IC:GX3001+GX1121++WGSE5037航天数码ABS-3809 2晶12芯 IC:GX3001+GX1121+5812航天直播HT-168 3晶12芯 IC:Hi2023+1108+夏普头航天高清王-HS-166 2晶12芯IC:Hi2023EC+Hi3102E+RDA5812航天高清王HS-169 2晶12芯针脚定义①-GND .②-TX .③-RX .④-VCC IC:Hi2023EC+3122+5812天诚TCD-219 2晶 10芯 IC:Hi2023EC+Hi3121+5812天诚TCD-219ABS 2晶10芯 IC:M3330E+AVL1108EGA+5812 天诚TCD-299Z 2晶10芯 IC:Hi2023+3206+5812天诚TD-299Z 2晶5芯 IC:Hi2023+3206+5812天诚TD-2992 2晶6芯IC:Hi3122E+Hi2023E+5812+F80+MXT8211天诚539 2晶10芯 IC:HTV903+AV1108+5812天诚519型 2晶10芯 IC:HTV903+1108E+5812天诚TCD-239ABS 3晶10芯 IC:M3330+1108+5812天诚TCD-239ABS 2晶10芯 IC:Hi2023+1108E+5812天诚TCD-239 2晶10芯 IC:M3330E+1108E+5812天诚TCD-279 2晶10芯 IC:Hi2023EC+Hi3102E+5812天诚TCD-299ABS 2晶10芯 IC:Hi2023EC+Hi3121+5812天诚TCD-319ABS 3晶10芯IC:Hi2023E0914+AVL1108EGa+RDA5812天诚TCD-319ABS 3晶12芯 IC:Hi2302+AVL1108+5037天诚TCD-369ABS 3晶10芯 IC:Hi2023+1108+5812天诚TCD-369ABS 3晶10芯 IC:M3330E+1108+5812天诚TCD-369ABS 3晶5芯 IC:Hi2023+1108+WCGE5037天诚TCD-509ABS 3晶10芯 IC:M3330E-AVL1108EGa-5812 天诚TCD-509ABS 10芯(5针IC:Hi2023+AVL1108+5812+M12L6416A天诚TCD-539ABS 2晶10芯 (5针针脚定义①-RX .②-TX .③ VCC .④-GND .⑤-BLIC:M3330E+AVL1108+25L80+5812 天诚TCD-579ABS 2晶10芯IC:Hi2023+Hi1108+5812天诚TCD-579ABS 3晶10芯IC:HiM3330+AVL1108EGa+RDA5812天诚TCD-589ABS 3晶10芯 IC:Hi2023+1108+5812天诚TCD-689ABS 铁壳机2晶12芯(9针接口IC:Hi2023+AVL1108+夏普头天诚TC-ABS1108A 11芯IC:Hi2023EC+AVL1108+5812TCD--239ABS 2晶10芯 IC:M3330E+AVL1108E+5812TCD-339ABS 3晶10芯 (9针接口 IC:Hi2023+1108+5812TCD-509ABS 3晶10芯IC:Hi2023E0915+AVL1108EGa+RDA5812TCD-509ABS 2晶10芯 (5针 IC:Hi2023EC+HI3121+5812TCD-519ABS 2晶10芯 IC:Hi2023+AVL1108+5812TCD-599 2晶10芯 IC:M3330+AVL1008+5812TCD-219ABS 2晶振 10芯针脚定义①-TXD .②-RXD .③-VCC .④-GND .⑤-BLIC:Hi2023EC+Hi3121+5812爱普思DVB-2568 3晶10芯 IC:HTV903+1121+2020卓异5518A 3晶10芯 IC:Hi2023E+1108+5812卓异5518A(铁壳3晶11芯 IC:Hi2023E+1108+5812卓异5518A(铁壳2晶11芯 (9针接口 IC:Hi2023+1108+夏普独立高频头卓异5518A G 1晶10芯爱百信针脚定义①-GND .②-TXD .③-RXD .④ VCC IC:HTV903+AVL1108+5812卓异ZY-5518A G 驰骋天下针脚定义①-GND .②-RXD .③-TXD .④ VCC IC:HTV903+AVL1108+5812+F80 卓异5518AG 2晶11芯针脚定义①-GND .②-RXD .③-TXD .④ VCC ⑤-BL IC:Hi2023E+1108+5812 卓异ZY-5518A H 春 1晶6芯针脚定义①-GND .②-TXD .③-RXD .④ VCC IC:GX3001+5812+25L8005卓异ZY-5518A H 春 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BLIC:Hi2023E+HI3121+5812+F25L008A 卓异ZY-5518A H 秋针脚定义①-GND .②-RXD .③-TXD .④ VCC 升级接口在内部PCB 上IC:GX6121+5812+F80 卓异ZY-5518A H 秋 1晶10芯针脚定义①-GND .②-RXD .③-TXD .④ VCC ⑤-BLIC:Hi2023EC+Hi3102E+5812+F80-100 卓异ZY-5518A H至尊王牌 2晶10芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:GX3001+GX1121+5812+25L8005 卓异ZY-5518A H 财富 2晶6 芯针脚定义①-GND .②-TXD .③-RXD .④ VCC .⑤-BL IC:芯片掩磨+5812+80L100绿达PS-1288 3晶12芯 IC:Hi2023E+ABS090520+M88TS2020 绿达PS-1288 2晶12芯 IC:Hi2023+Hi3021+AV2020绿达视美人\卓异 1晶10芯 IC:Hi2023EC+Hi3121+2020绿达金统帅 3晶10芯 IC:M3330+1108+5812三星DQ88/DQ66 IC:HTV903F+AVL1108+AV2020三星高清王 2晶12芯 IC:GX3001+GX1121+5812三星高清 DQ88 3晶12芯 IC:HTV903F+AVL1108+AV2020三星数码王TDX668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BL IC:Hi2023+1108+5812三星数码王TDX668B 2晶6芯 IC:HTV903F+AVL1108E+5812 三星数码王668C 2晶6芯 IC:HTV903F+AVL1108E+5812三星数码王TDX668E 1晶6芯 IC:Hi2023EC+3102C+5812三星HSR-208C 1晶10芯IC:Hi2023E+Hi3102+MXT8211+AV2020+F25L08pA 三星小霸王ABS-S 2009 2晶10芯 IC:CX3001+CX1121+5812三星小霸王2900 (9针接口 IC:Hi2023E+AVL1108+MAX2119 三星王国-KL6350 1晶11芯IC:HTV903+AVL1108EGa+EDA5812开门红KSP638 2晶10芯 IC:HTV903F+AVL1108E+AV2020开门红KSP638 1晶10芯 IC:CT216H+AVL1108EGa+AV2020 日立创新TDX-668B 2晶6芯针脚定义①-RXD .②-TXD .③-GND .④ VCC. ⑤-BL IC:Hi2023+AVL1108+5812 志高之星HS166 2晶12芯IC:Hi3102+Hi2023+5812志高之星HS169 2晶12芯IC:Hi2023EC+Hi3012E+RDA5812A+EM638165TS-6G 金牛ABS-1108 3晶10芯 IC:Hi2023+1108+5812小灵通 2晶6线 IC:Hi2023+1108+5812福临门ABS-S 3晶9线 IC:GX1121+GX3001+5812C60S-93AT 单晶10芯 IC:CT216H+AVL1108EGa+AV2020ABS-2301 单晶10芯针脚定义①-GND. ②-TXD. ③-RX .④ VCCIC:Hi2023EC+Hi3211E+5812+25L8005 其乐达CT216 2晶10芯IC:CT216+1108+AV2020科海6228 1晶11芯IC:HTV903+AVL1108EGa+RDa5812+25X16AVSIG科海6228-CT216H 1晶11芯IC:CT216H+1108EGa+M88TS2020科海C623S-91AT 单晶10芯 IC:CT210H+AVL1108+2020科海炫彩6888 IC:HTV903+AVL1108EGa+RDa5812科海2888(小天使)2晶10芯IC:HTV903+AVL1108EGa+RDa5812大旗920 3晶12芯 IC:HTV903+AVL1108+AV2020大旗DQ920 3晶12芯 IC:GX3001+GX1121+5812+25X16大旗930 3晶12芯 IC:HTV903+AVL1108+AV2020众昌电子ABS--2088 2晶10芯 IC:Hi2023+AVL1108+5812众昌电子ABS-2087 2晶10芯 IC:M3330+AVL1108+5812创维S600 3晶 IC:M3330E+AVL1108E+5812创维新一代 3晶10芯 IC:Hi2023E+1108+5037+FL016A中广通XC-B188 3晶12芯 IC:GX3001+GX1121+5812深圳知音ABSTAR KT-2309 3晶10芯IC:Hi2023+AVL1108E+5812知音科技ABSTAR KT1028H 2晶振10芯IC:Hi2023+AVL1108+GST GAIM-18R铁壳ABS-2009 2晶11芯 IC:Hi2023+1108+夏普头王牌数码OST-366 2晶6芯针脚定义①-GND ②-RXD .③-TXD .④ VCC IC:Hi3102+Hi2023EC+AV2020王牌数码王GM-ABS1108A 2晶 10芯针脚定义①-GND .②-TXD .③-RXD .④ VCCIC:GX3001+GX1121+5812+25L8005 王牌数码王GM-ABS1108A 10芯IC:Hi2023+AVL1108+5812JIXIANG ABS-208 2晶 14芯 (9针接口 IC:Hi2023+1108+GST GAIM-18R ABS TUNER 夏普头JIXIANG-ABS208 2晶IC:D6121+1108+GST高频头East Star 2晶 10芯 IC:M3330-1108-GST GAIM-18R高频头小福星abs 2008 3晶 12芯 IC:GX3001+GX1211+5812通达C60S-93AT/C62S-91AT 1晶10芯IC:CT216H+AVL1108E+2020威特斯ZL-5188A 2晶 13芯 IC:HTV903+AVL1108+RDK5812 威特斯ZL-5188B 2晶 11芯 IC:GX3001+GX1121+5812迷你星 3晶 13芯 IC:GX3001+GX1121+5812+F16-100HIP高星HS-312 3晶 12芯 IC:GX3001+GX1121+5812北大高科 3晶 9芯 IC:GX3001+GX1211+5812思达科ABS-S 801型 2晶 10芯 IC:GX3001+GX1121+5810思达科ABS-S 802G 2晶 10芯 IC:GX3001+GX1211+5812思达科ABS-S 803A 1晶 10芯 IC:AVL1118+AV2020+25D80V思达科ABS-S 803G IC:GX3001+GX1211+5812。
(完整word版)电源供电针脚定义

电脑电源说明书电源供电针脚定义接口规范及使用方法在这里,可能会用到pin这个英文词汇,与汉语“针”是等价的。
下文可能混用。
1、主电源接口20+4pin是为了同时支持上述两种接口而设计的町拆卸式接口。
如果主板是20pin,那么4pin空置不用,如果主板是24pin,那么就将4pin挂在20pin上,就成了24pin。
(如上图)2、说明主电源接口的针脚定义,24pin输出电压及对应颜色:1+3.3VDC橙色13+3.3VDC橙色2+3.3VDC橙色14-12VDC蓝色3地线黑色15地线黑色4+5VDC红色16PS-ON#绿色5地线黑色17地线黑色6+5VDC红色18地线黑色7地线黑色19地线黑色8PG-OK灰色20-5VDC白色(无)9+5VSB DC紫色21+5VDC红色10+12VDC黄色22+5VDC红色11+12VDC黄色23+5VDC红色12+3.3VDC橙色24地线黑色3、对于部分电源的主接口,可能有一个针位空置,这是由于-5v被取消所致。
由于-5v在intel规范中已经取消,所以部分电源缺少这根针,但是,也有很多电源依然保留了这路输出。
由于-5v(白色线)主要用与早期的isa总线,目前的主板完全不用这一路输出了。
cpu辅助电源接口(简称“方4pin)“方4pin”与”主4pin”外形极为近似,一定要区分开,避免插错。
黄、红、橙、黑各一根的是“主4pin”,通常与20pin 捆绑在一起,与20pin配合插在主板的主电源接口。
而有两根黄线和两根黑线的是“方4pin”,。
注意!“方4pin”接口有挂钩,单独插在cpu辅助电源接口。
d型接口(俗称大4pin)1+12VDC黄色2地线黑色3地线黑色4+5V DC红色d型接口主要用于硬盘、光驱等磁盘驱动器,另外,高端显卡也有一部分采用此接口为显卡提供辅助供电。
sata电源接口主要为串行硬盘、光驱等提供电源。
并非所有电源都具备此接口。
用户在购买电源时,一定要了解自己使用的硬盘、光驱接口,以购买相匹配的电源。

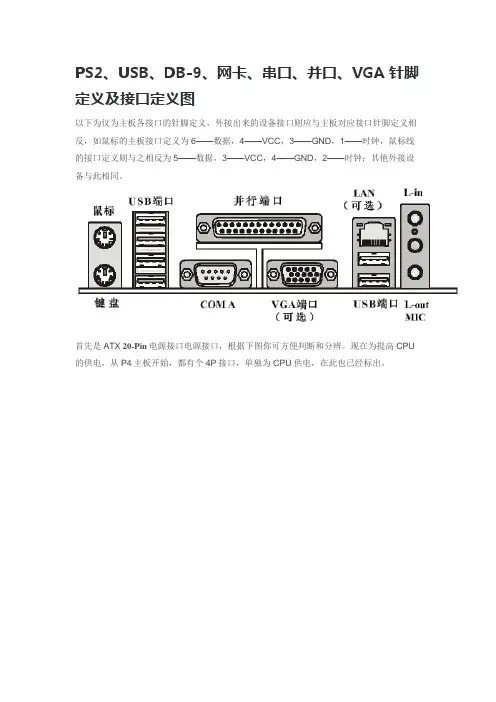

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义,外接出来的设备接口则应与主板对应接口针脚定义相反,如鼠标的主板接口定义为6——数据,4——VCC,3——GND,1——时钟,鼠标线的接口定义则与之相反为5——数据,3——VCC,4——GND,2——时钟;其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口,根据下图你可方便判断和分辨。
现在为提高CPU 的供电,从P4主板开始,都有个4P接口,单独为CPU供电,在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口,鼠标和键盘的PS/2接口的物理外观完全相同,初学者往往容易插错,以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开,而事实上它们在工作原理上是完全相同的,从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似,所以两者有共同的地方,各针脚定义如下:1、DATA 数据信号2、空3、GND 地端4、+5V5、CLOCK 时钟6 空(仅限PS2键盘)USB(Universal Serial Bus,通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准,其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准,但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及,直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后,USB才真正开始普及,到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
针脚定义及接口定义图解

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义,外接出来的设备接口则应与主板对应接口针脚定义相反,如鼠标的主板接口定义为6——数据,4——VCC,3——GND,1——时钟,鼠标线的接口定义则与之相反为5——数据,3——VCC,4——GND,2——时钟;其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口,根据下图你可方便判断和分辨。
现在为提高CPU的供电,从P4主板开始,都有个4P接口,单独为CPU供电,在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口,鼠标和键盘的PS/2接口的物理外观完全相同,初学者往往容易插错,以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开,而事实上它们在工作原理上是完全相同的,从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似,所以两者有共同的地方,各针脚定义如下:1、DATA 数据信号2、空3、GND 地端4、+5V5、CLOCK 时钟6 空(仅限PS2键盘)USB(Universal Serial Bus,通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准,其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准,但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及,直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后,USB才真正开始普及,到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。
各种接口针脚定义大全

3.5mm插头最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。
最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。
USB接口USB是一种常用的pc接口,他只有4根线,两根电源两根信号,故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉usb设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-USB接口定义图USB接口定义颜色一般的排列方式是:红白绿黑从左到右定义:红色-USB电源:标有-VCC、Power、5V、5VSB字样白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT-绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+黑色-地线: GND、GroundUSB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了,因为USB接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等等,所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式,USB接口定义也很简单:1 +5V2 DATA-数据-3 DATA+数据+4 GND 地串口主板一般都集成两个串口,可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8),虽然其I/O地址不相同,但是总共只占据两个IRQ(1、3、5、7共享IRQ4,2、4、6、8共享IRQ3),平常我们常用的是COM1~COM4这四个端口。
针脚定义及接口定义图解

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义,外接出来的设备接口则应与主板对应接口针脚定义相反,如鼠标的主板接口定义为6——数据,4——VCC,3——GND,1——时钟,鼠标线的接口定义则与之相反为5——数据,3——VCC,4——GND,2——时钟;其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口,根据下图你可方便判断和分辨。
现在为提高CPU的供电,从P4主板开始,都有个4P接口,单独为CPU供电,在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口,鼠标和键盘的PS/2接口的物理外观完全相同,初学者往往容易插错,以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开,而事实上它们在工作原理上是完全相同的,从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似,所以两者有共同的地方,各针脚定义如下:1、DATA 数据信号2、空3、GND 地端4、+5V5、CLOCK 时钟6 空(仅限PS2键盘)USB(Universal Serial Bus,通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准,其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准,但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及,直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后,USB才真正开始普及,到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。
针脚定义及接口定义图解

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义,外接出来的设备接口则应与主板对应接口针脚定义相反,如鼠标的主板接口定义为6——数据,4——VCC,3——GND,1——时钟,鼠标线的接口定义则与之相反为5——数据,3——VCC,4——GND,2——时钟;其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口,根据下图你可方便判断和分辨。
现在为提高CPU的供电,从P4主板开始,都有个4P接口,单独为CPU供电,在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口,鼠标和键盘的PS/2接口的物理外观完全相同,初学者往往容易插错,以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开,而事实上它们在工作原理上是完全相同的,从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似,所以两者有共同的地方,各针脚定义如下:1、DATA 数据信号2、空3、GND 地端4、+5V5、CLOCK 时钟6 空(仅限PS2键盘)USB(Universal Serial Bus,通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准,其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准,但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及,直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后,USB才真正开始普及,到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB 数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。
本文介绍电脑主板各种接口及引脚定义

本文介绍电脑主板各种接口及引脚定义,下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口,根据下图你可方便判断和分辨。
现在为提高CPU的供电,从P4主板开始,都有个4P接口,单独为CPU供电,在此也已经标出。
主板上CPU等网风扇接口。
主板上音频线接口。
主板SATA串口硬盘接口。
PS/2接口鼠标和键盘绝大多数采用PS/2接口,鼠标和键盘的PS/2接口的物理外观完全相同,初学者往往容易插错,以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开,而事实上它们在工作原理上是完全相同的,从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似,所以两者有共同的地方,各针脚定义如下:1、DATA 数据信号2、空3、GND 地端4、+5V5、CLOCK 时钟6 空(仅限PS2键盘)USB接口USB(Universal Serial Bus,通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准,其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准,但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及,直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后,USB才真正开始普及,到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了,因为USB接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等等,所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式,USB接口定义也很简单:1 +5V2 DATA-数据-3 DATA+数据+4 GND 地串口主板一般都集成两个串口,可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8),虽然其I/O地址不相同,但是总共只占据两个IRQ(1、3、5、7共享IRQ4,2、4、6、8共享IRQ3),平常我们常用的是COM1~COM4这四个端口。
各种接口针脚定义-RJ45接、 RJ48接口、串口、并口接口

各种接口针脚定义-RJ45接、RJ48接口、串口、并口接口RJ45接口信号定义,以及网线连接头信号安排以太网10/100Base-T 接口:Pin Name Description1 TX+ Tranceive Data+ (发信号+)2 TX- Tranceive Data- (发信号-)3 RX+ Receive Data+ (收信号+)4 n/c Not connected (空脚)5 n/c Not connected (空脚)6 RX- Receive Data- (收信号-)7 n/c Not connected (空脚)8 n/c Not connected (空脚)以太网100Base-T4 接口:Pin Name Description1 TX_D1+ Tranceive Data+2 TX_D1- Tranceive Data-3 RX_D2+ Receive Data+4 BI_D3+ Bi-directional Data+5 BI_D3- Bi-directional Data-6 RX_D2- Receive Data-7 BI_D4+ Bi-directional Data+8 BI_D4- Bi-directional Data-1 white/orange2 orange/white3 white/green4 blue/white5 white/blue6 green/white7 white/brown8 brown/white注:RJ45接口采用差分传输方式,tx+、tx-是一对双绞线,拧在一起可以减少干扰。
RJ48接口信号定义RJ48是用于T1/E1等串行线路的接口。
和以太网的RJ45是一样的。
对于接不同的传输,信号定义不一样。
RJ48口呈“凸” 这个形状,线序从左往右为87654321.例如CT1/PRI-CSU (RJ-48C)信号定义如下RJ-48C Pin Description1 Receive Ring2 Receive Tip4 Ring5 Tip对于T1/E1 Trunk and Digital Voice Port (RJ-4Pin1 Signal1 RX + (input)2 RX - (input)3 —4 TX + (output)5 TX - (output)6 —7 —8 —串口、并口接口定义并行口与串行口的区别是交换信息的方式不同,并行口能同时通过8条数据线传输信息,一次传输一个字节;而串行口只能用1条线传输一位数据,每次传输一个字节的一位。
各种接口针脚定义大全

3.5mm插头最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。
最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。
USB接口USB是一种常用的pc接口,他只有4根线,两根电源两根信号,故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉usb设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-USB接口定义图USB接口定义颜色一般的排列方式是:红白绿黑从左到右定义:红色-USB电源:标有-VCC、Power、5V、5VSB字样白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT-绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+黑色-地线: GND、GroundUSB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了,因为USB接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等等,所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式,USB接口定义也很简单:1 +5V2 DATA-数据-3 DATA+数据+4 GND 地串口主板一般都集成两个串口,可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8),虽然其I/O地址不相同,但是总共只占据两个IRQ(1、3、5、7共享IRQ4,2、4、6、8共享IRQ3),平常我们常用的是COM1~COM4这四个端口。
(完整版)各种接口针脚定义大全,推荐文档

3.5mm 插头最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。
最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。
USB 接口USB 是一种常用的 pc 接口,他只有 4 根线,两根电源两根信号,故信号是串行传输的,usb 接口也称为串行口,usb2.0 的速度可以达到 480Mbps。
可以满足各种工业和民用需要.USB 接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb 接口的 4 根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉 usb 设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-USB 接口定义颜色一般的排列方式是:红白绿黑从左到右定义:红色-USB 电源:标有-VCC、Power、5V、5VSB 字样白色-USB 数据线:(负)-DATA-、USBD-、PD-、USBDT-绿色-USB 数据线:(正)-DATA+、USBD+、PD+、USBDT+黑色-地线: GND、GroundUSB 接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建 USB 数据线而仅仅包含与电脑相连的“A”连接头)。
USB 接口是一种越来越流行的接口方式了,因为 USB 接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等USB 接口定义图等,所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3 播放器、MODEM 等都开始使用 USB 做为接口模式,USB 接口定义也很简单:1 +5V2DATA-数据-3DATA+数据+4GND 地串口主板一般都集成两个串口,可 Windows 却最多可提供 8 个串口资源供硬件设置使用(编号 COM1 到COM8),虽然其 I/O 地址不相同,但是总共只占据两个 IRQ(1、3、5、7 共享IRQ4,2、4、6、8 共享IRQ3),平常我们常用的是 COM1~COM4 这四个端口。
主板常用接口的针脚定义

主板常用接口的针脚定义注意:以下为仅为主板各接口的针脚定义,外接出来的设备接口则应与主板对应接口针脚定义相反,如鼠标的主板接口定义为6——数据,4——VCC,3——GND,1——时钟,鼠标线的接口定义则与之相反为5——数据,3——VCC,4——GND,2——时钟;其他外接设备与此相同。
刚接触电脑的朋友面对着计算机后背那密密麻麻的各种接口和一大把连接线往往会不知所措;接触电脑久的朋友有的时候想搞一些小点子,但常常会找不到各种接口的针脚定义;如果你有以上的经历,那么这一篇文章想必会给您带来一点帮助,那就是外部接口大集合。
首先是ATX 20-Pin电源接口电源接口,根据下图你可方便判断和分辨。
现在为提高CPU的供电,从P4主板开始,都有个4P接口,单独为CPU供电,在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口,鼠标和键盘的PS/2接口的物理外观完全相同,初学者往往容易插错,以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开,而事实上它们在工作原理上是完全相同的,从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似,所以两者有共同的地方,各针脚定义如下:1、DATA 数据信号2、空3、GND 地端4、+5V5、CLOCK 时钟6 空(仅限PS2键盘)USB(Universal Serial Bus,通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准,其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准,但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及,直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后,USB才真正开始普及,到今天已经发展到USB2.0标准。
(完整版)各种接口针脚定义大全,推荐文档

3.5mm插头 最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。
最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。
USB接口USB是一种常用的pc接口,他只有4根线,两根电源两根信号,故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉usb设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-USB接口定义图USB接口定义颜色 一般的排列方式是:红白绿黑从左到右 定义: 红色-USB电源:标有-VCC、Power、5V、5VSB字样 白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT- 绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+ 黑色-地线: GND、GroundUSB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了,因为USB接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等等,所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式,USB接口定义也很简单: 1 +5V 2 DATA-数据- 3 DATA+数据+ 4 GND 地串口主板一般都集成两个串口,可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8),虽然其I/O地址不相同,但是总共只占据两个IRQ(1、3、5、7共享IRQ4,2、4、6、8共享IRQ3),平常我们常用的是COM1~COM4这四个端口。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.5mm 插头最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。
最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。
USB 接口USB 是一种常用的 pc 接口,他只有 4 根线,两根电源两根信号,故信号是串行传输的,usb 接口也称为串行口,usb2.0 的速度可以达到 480Mbps。
可以满足各种工业和民用需要.USB 接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb 接口的 4 根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉 usb 设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-USB 接口定义颜色一般的排列方式是:红白绿黑从左到右定义:红色-USB 电源:标有-VCC、Power、5V、5VSB 字样白色-USB 数据线:(负)-DATA-、USBD-、PD-、USBDT-绿色-USB 数据线:(正)-DATA+、USBD+、PD+、USBDT+黑色-地线: GND、GroundUSB 接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建 USB 数据线而仅仅包含与电脑相连的“A”连接头)。
USB 接口是一种越来越流行的接口方式了,因为 USB 接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等USB 接口定义图等,所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3 播放器、MODEM 等都开始使用 USB 做为接口模式,USB 接口定义也很简单:1 +5V2DATA-数据-3DATA+数据+4GND 地串口主板一般都集成两个串口,可 Windows 却最多可提供 8 个串口资源供硬件设置使用(编号 COM1 到COM8),虽然其 I/O 地址不相同,但是总共只占据两个 IRQ(1、3、5、7 共享IRQ4,2、4、6、8 共享IRQ3),平常我们常用的是 COM1~COM4 这四个端口。
我们经常在使用中遇到这个问题——如果在 COM1 上安装了串口鼠标或其他外设,就不能在COM3 上安装如 Modem 之类的其它硬件,这就是因为 IRQ 设置冲突而无法工作。
这时玩家们可以将另外的外设安装在COM2 或4。
标准的串口能够达到最高 115Kbps 的数据传输速度,而一些增强型串口如 ESP(Enhanced Serial Port,增强型串口) 、SuperESP(Super Enhanced Serial Port,超级增强型串口)等则能达到460Kbps 的数据传输速率。
串口是计算机主要的外部接口之一,通过九针串口连接的设备有很多,像串口鼠标、MODEM、手写板等等,九针串口的示意图如上,其各脚的定义如下:1DCD 载波检测2RXD 接收数据3TXD 发送数据4DTR 数据终端准备好5SG 信号地线6DSR 数据准备好7RTS 请求发送8CTS 清除发送9RI 振铃指示VGA 接口显示器当然是很重要的设备了,显示器使用的是 15 针的连接公头,因为显示器属于一种较为独立的电子器件,所以它的接头定义也有很多较专业的部分,具体针脚定义如下:1 红2 绿3 蓝4 空脚5 地6 红-接地7 绿-接地 8 蓝-接地9 空脚10 接地11 接地12 SDA 13 水平同步14 垂直同步15 SCL网卡(LAN)接口RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。
在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图 1)和 T568B 线序(图 2)。
RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第 1 脚、第 2 脚、…、第 8 脚。
图 1:RJ45 型网线插头的 T568A 线序接法示意图这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接(图 1),另一端按 T568B 线序接(图 2),即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:1.电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;2.集线器←—→集线器;3.交换机←—→交换机。
如图 1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图 2:RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1.电脑←—→ADSL 猫2.ADSL 猫←—→ADSL 路由器的 WAN 口3.电脑←—→ADSL 路由器的 LAN 口4.电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接,另一端按 T568A 接1.电脑←—→电脑,即对等网连接2.集线器←—→集线器3.交换机←—→交换机如图 2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕网线修复对于直通线(两头 568B),有信号的线是 1236(橙绿),因此, 如果某些线发生故障,可以用其余的线作为备用,修复后仍然可用.但是抗干扰性能有可能降低. 14.RJ45RJ45 接口通常用于数据传输,最常见的应用为网卡接口。
RJ45 是各种不同接头的一种类型(例如:RJ11 也是接头的一种类型,不过它是电话上用的);RJ45 头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用 RJ45 接头的线也有两种即:直通线、交叉线。
10100base tx RJ45 接口是常用的以太网接口,支持 10 兆和100 兆自适应的网络连接速度,网卡上以及 Hub 上接口的外观为 8 芯母插座,如图:RJ45 接口 pc 端的,网线为 8 芯公插头并口最初的并口设计是单向传输数据的,也就是说数据在某一时刻只能实现输入或者输出。
后来 IBM 又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术,它可以实现数据的同时输入和输出,这样就将原来的半互动并口变成了真正的双方互动并口; Intel、 Xircom 及 Zenith 于1991 年共同推出了EPP(Enhanced Parallel Port,增强型并口),允许更大容量数据的传输(500~1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备,例如存储设备等;紧接着 EPP 的推出,1992 年微软和惠普联合推出了被称为 ECP(Extended Capabilities Port,)的新并口标准,和EPP 不同,ECP 是专门针对打印机而制订的标准;发布于 1994 年的IEEE 1284 涵盖了 EPP 和ECP 两个标准,但需要操作系统和硬件都支持该标准,这对现在的硬件而言已不是什么问题了。
目前我们所使用的并口都支持 EPP 和ECP 这两个标准,而且我们可以在 CMOS 当中自己设置并口的工作模式。
并口是计算机一个相当重要的外部设备接口,最常用来连接的设备那就要算是打印机了,另外,有许多型号的扫描仪也是通过并口来与计算机连接的。
并口也是 25 针的,与 25 针串口不同的是,并口是 25 个孔,所以常称为“母头”,而像串口就常称为“公头”。
并口的针脚定义如下:1 STROBE 选通2-9 DATA0-DATA7 数据 0-710 ACKNLG 确认11 BUSY 忙12 PE 缺纸13SLCT 选择14 AUTO FEED 自动换行15ERROR 错误16INIT 初始化17SLCT IN 选择输入\18-25 GND 地线电脑内数据接口IEEE1394 接口IEEE1394 接口又称 Frie wire 接口(中文俗称“火线”), 数据传输率高,IEEE1394a 接口能提供 100Mbps,200Mbps,400Mbps 等多种传输格式;IEEE1394b 能提供800Mbps 数据传输率eSATA 接口eSATA 的全称是 External Serial ATA,eSATA 实际上就是 SATA 接口的外部扩展规范,传输速度和 SATA 完全相同。
eSATA 最高可提供3Gb/s 的传输速度,远远高于 USB2.0 和IEEE1394,目前很多台式机的主板上已经提供了 eSATA 接口。
USB PLUS 接口和 USB 2.0 接口对比USB PLUS 是一种接口的规格,可以说它并不算是真正意义上的“USB”接口,因为它的基础是 eSATA 接口,或者我们可以说它就是eSATA 接口,只不过爱国者为了宣传或者统一称为而起名叫做 USB PLUS。
我们知道,eSATA 接口的传输速度远大于 USB2.0 接口,但是它自身无法供电,移动设备也就无法使用 eSATA 接口。
但爱国者通过为传统的 eSATA 接口加入供电的功能,解决了这一问题,用户就可以通过常规使用 USB 接口的方式来使用 eSATA 接口了。
Micro-USBDVIDVI 接口有多种规格,分为 DVI-A、DVI-D 和DVI-I,它是以Silicon Image 公司的 PanalLink 接口技术为基础,基于TMDS(Transition Minimized Differential Signaling,最小化传输差分信号)电子协议作为基本电气连接。
TMDS 是一种微分信号机制,可以将象素数据编码,并通过串行连接传递。
显卡产生的数字信号由发送器按照 TMDS 协议编码后通过 TMDS 通道发送给接收器,经过解码送给数字显示设备。
一个 DVI 显示系统包括一个传送器和一个接收器。
传送器是信号的来源,可以内建在显卡芯片中,也可以以附加芯片的形式出现在显卡 PCB 上;而接收器则是显示器上的一块电路,它可以接受数字信号,将其解码并传递到数字显示电路中,通过这两者,显卡发出的信号成为显示器上的图象。
