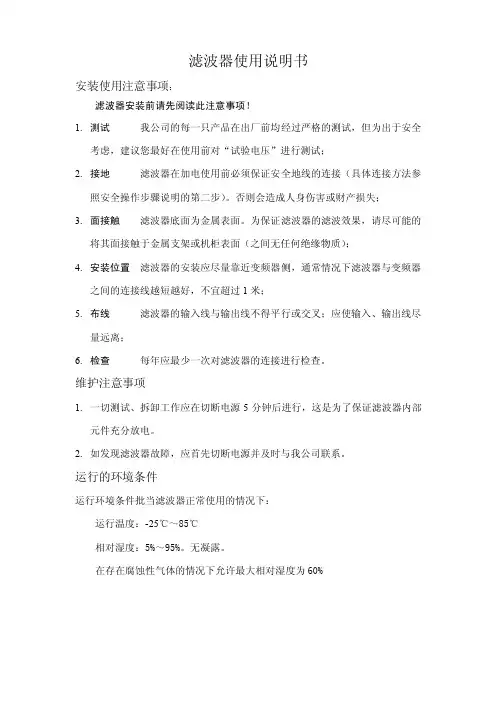

滤波器使用说明书
滤波器使用说明书
安装使用注意事项：
滤波器安装前请先阅读此注意事项！
1.测试我公司的每一只产品在出厂前均经过严格的测试，但为出于安全
考虑，建议您最好在使用前对“试验电压”进行测试；
2.接地滤波器在加电使用前必须保证安全地线的连接（具体连接方法参
照安全操作步骤说明的第二步）。
否则会造成人身伤害或财产损失；
3.面接触滤波器底面为金属表面。
为保证滤波器的滤波效果，请尽可能的
将其面接触于金属支架或机柜表面（之间无任何绝缘物质）；
4.安装位置滤波器的安装应尽量靠近变频器侧，通常情况下滤波器与变频器
之间的连接线越短越好，不宜超过1米；
5.布线滤波器的输入线与输出线不得平行或交叉；应使输入、输出线尽
量远离；
6.检查每年应最少一次对滤波器的连接进行检查。
维护注意事项
1.一切测试、拆卸工作应在切断电源5分钟后进行，这是为了保证滤波器内部
元件充分放电。
2.如发现滤波器故障，应首先切断电源并及时与我公司联系。
运行的环境条件
运行环境条件批当滤波器正常使用的情况下：
运行温度：-25℃～85℃
相对湿度：5%～95%。
无凝露。
在存在腐蚀性气体的情况下允许最大相对湿度为60%。

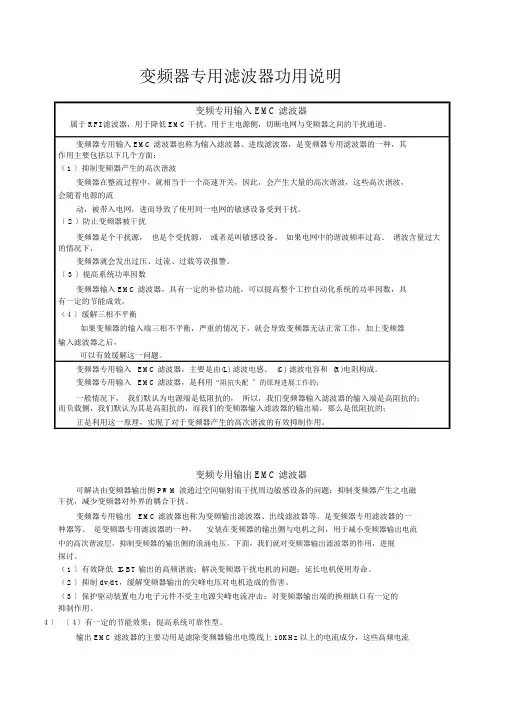

变频器专用滤波器功用说明
...变频器专用滤波器功用说明变频专用输入 EMC 滤波器属于 RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频器专用输入 EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（1 〕抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
〔 2 〕防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
〔 3 〕提高系统功率因数变频器输入 EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能成效。
（4 〕缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
变频器专用输入EMC 滤波器，主要是由(L) 滤波电感、 (C) 滤波电容和 (R)电阻构成。
变频器专用输入EMC 滤波器，是利用“阻抗失配〞的原理进展工作的；一般情况下，我们默认为电源端是低阻抗的，所以，我们变频器输入滤波器的输入端是高阻抗的；而负载侧，我们默认为其是高阻抗的，而我们的变频器输入滤波器的输出端，那么是低阻抗的；正是利用这一原理，实现了对于变频器产生的高次谐波的有效抑制作用。
变频专用输出 EMC 滤波器可解决由变频器输出侧 PWM 波通过空间辐射而干扰周边敏感设备的问题；抑制变频器产生之电磁干扰，减少变频器对外界的耦合干扰。
变频器专用输出EMC 滤波器也称为变频输出滤波器、出线滤波器等。
是变频器专用滤波器的一种器等。
是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流中的高次谐波层，抑制变频器的输出侧的浪涌电压。
变频器专用谐波滤波器
